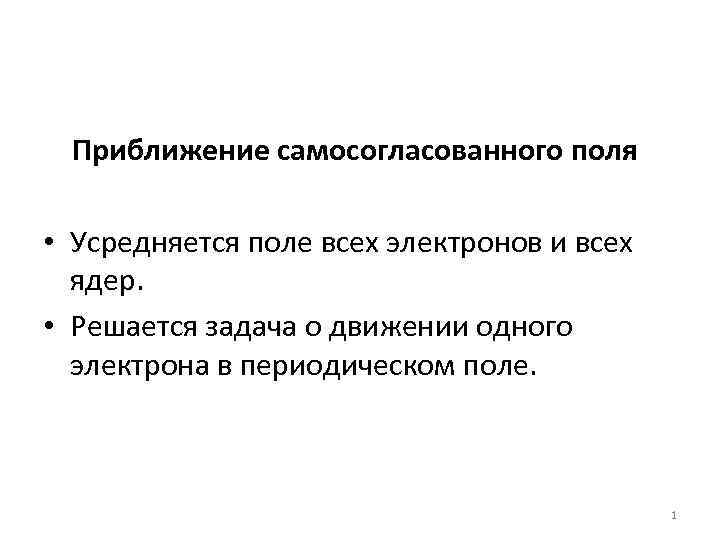

Приближение самосогласованного поля • Усредняется поле всех электронов и всех ядер. • Решается задача о движении одного электрона в периодическом поле. 1

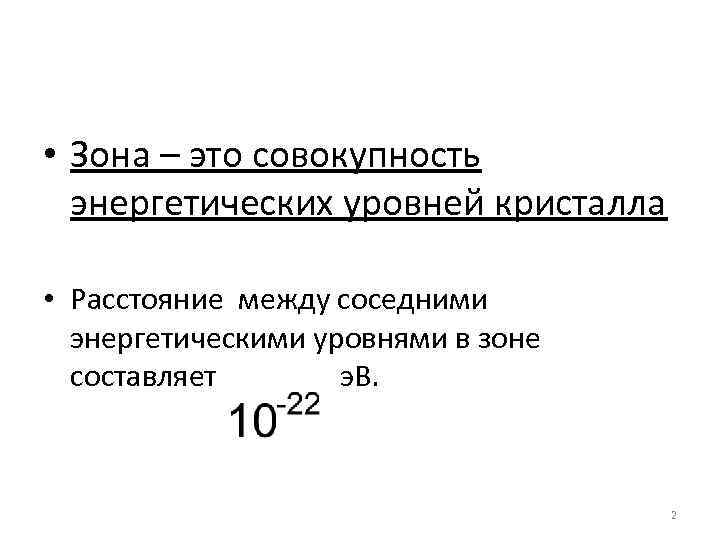

• Зона – это совокупность энергетических уровней кристалла • Расстояние между соседними энергетическими уровнями в зоне составляет э. В. 2

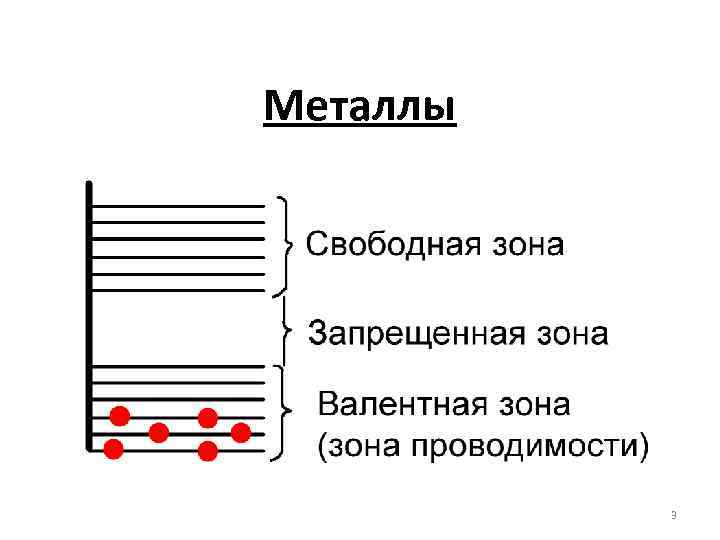

Металлы 3

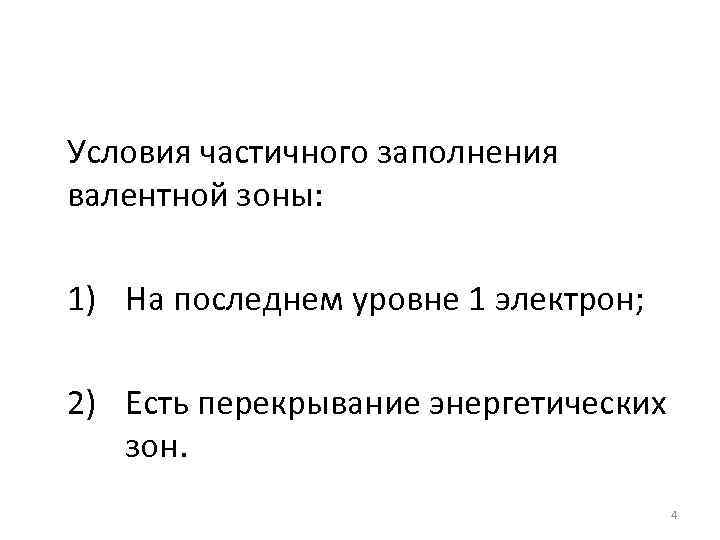

Условия частичного заполнения валентной зоны: 1) На последнем уровне 1 электрон; 2) Есть перекрывание энергетических зон. 4

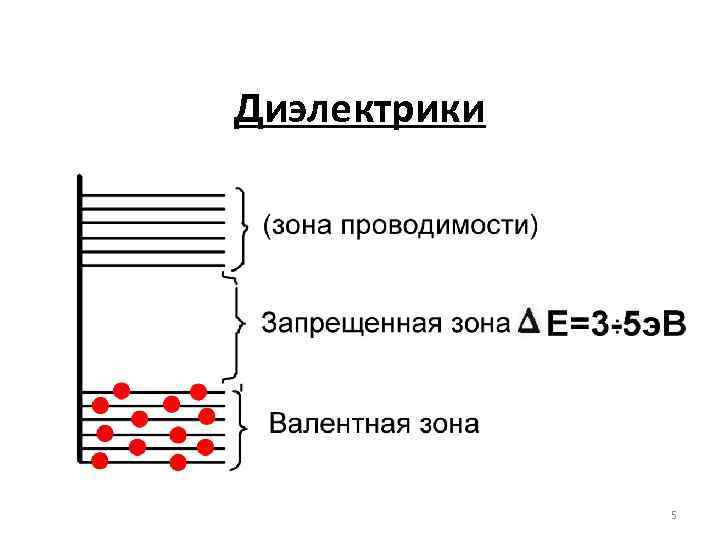

Диэлектрики 5

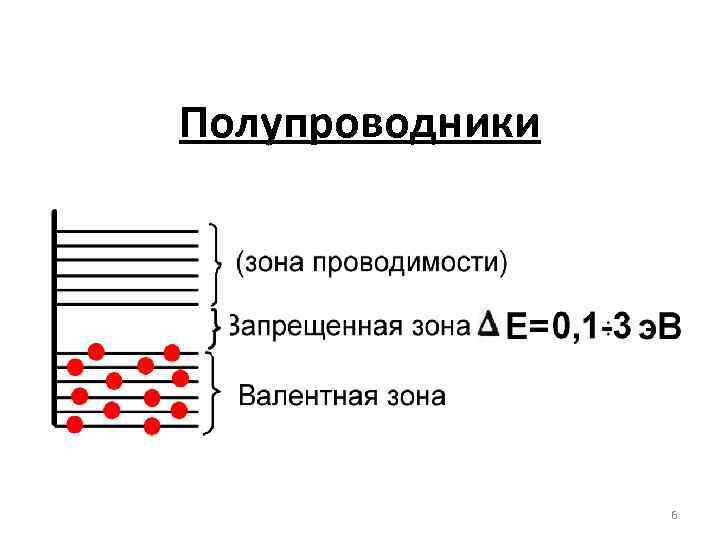

Полупроводники 6

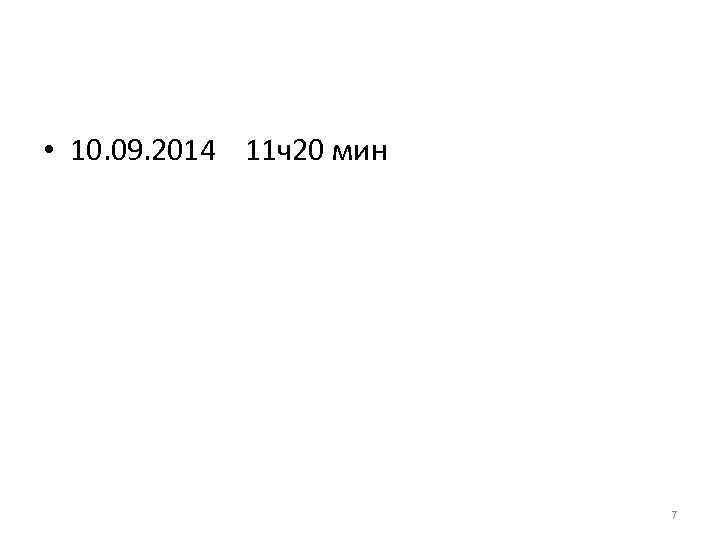

• 10. 09. 2014 11 ч20 мин 7

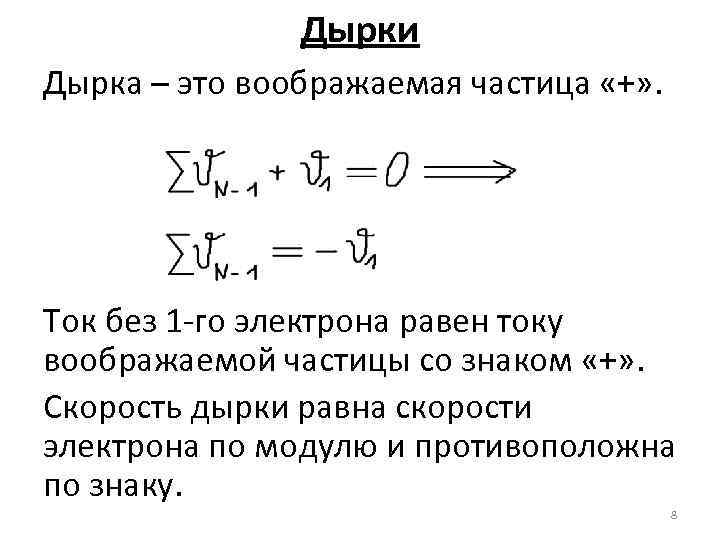

Дырки Дырка – это воображаемая частица «+» . Ток без 1 -го электрона равен току воображаемой частицы со знаком «+» . Скорость дырки равна скорости электрона по модулю и противоположна по знаку. 8

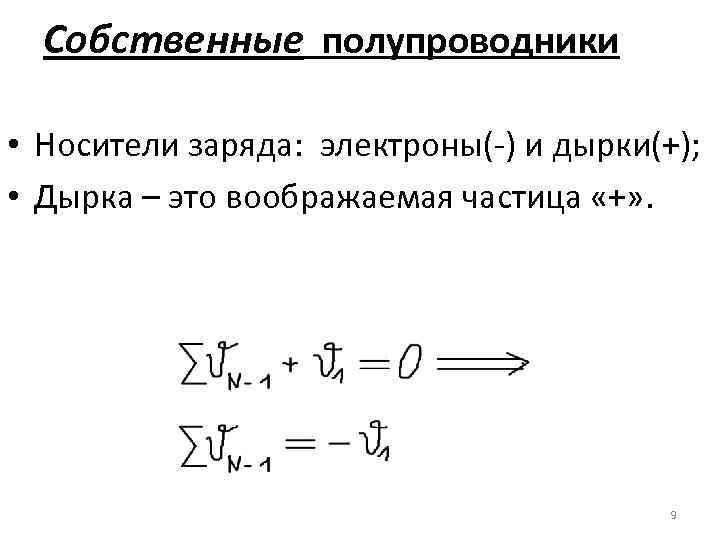

Собственные полупроводники • Носители заряда: электроны(-) и дырки(+); • Дырка – это воображаемая частица «+» . 9

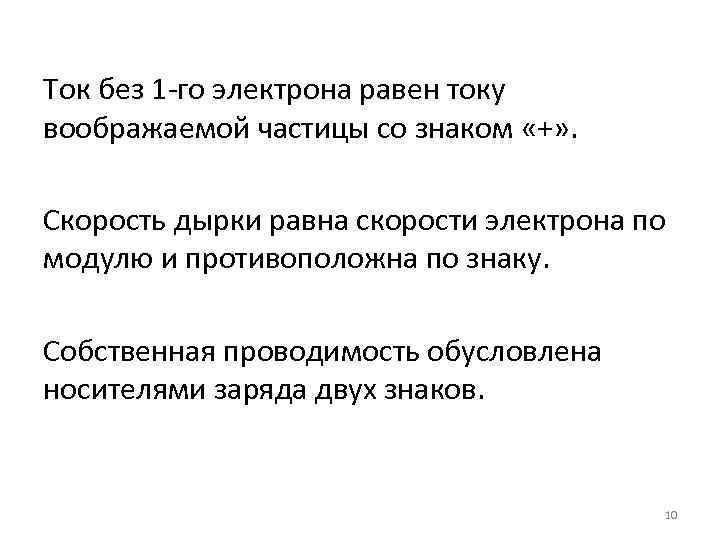

Ток без 1 -го электрона равен току воображаемой частицы со знаком «+» . Скорость дырки равна скорости электрона по модулю и противоположна по знаку. Собственная проводимость обусловлена носителями заряда двух знаков. 10

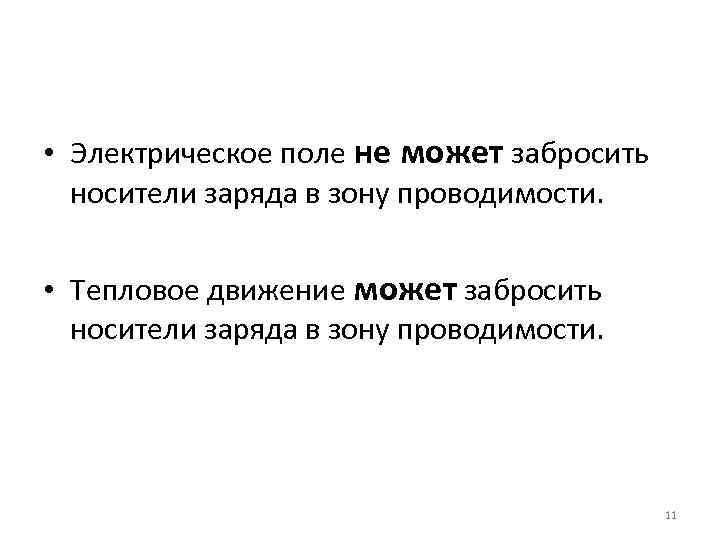

• Электрическое поле не может забросить носители заряда в зону проводимости. • Тепловое движение может забросить носители заряда в зону проводимости. 11
Уровень Ферми F расположен посередине запрещенной зоны. 12

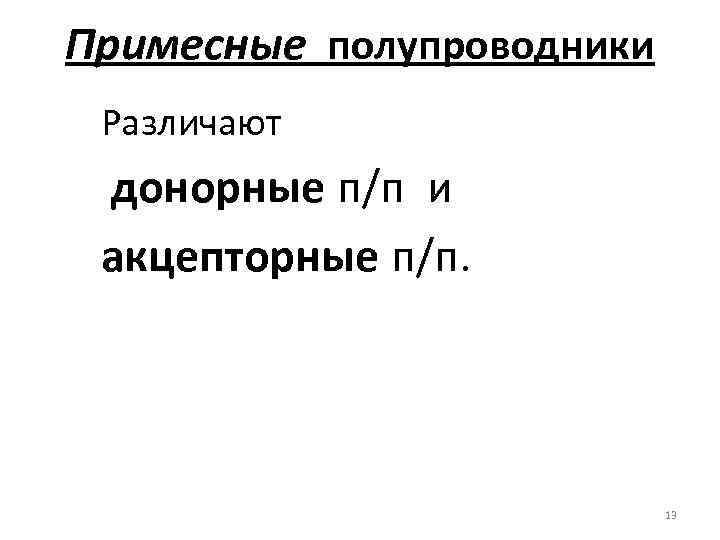

Примесные полупроводники Различают донорные п/п и акцепторные п/п. 13

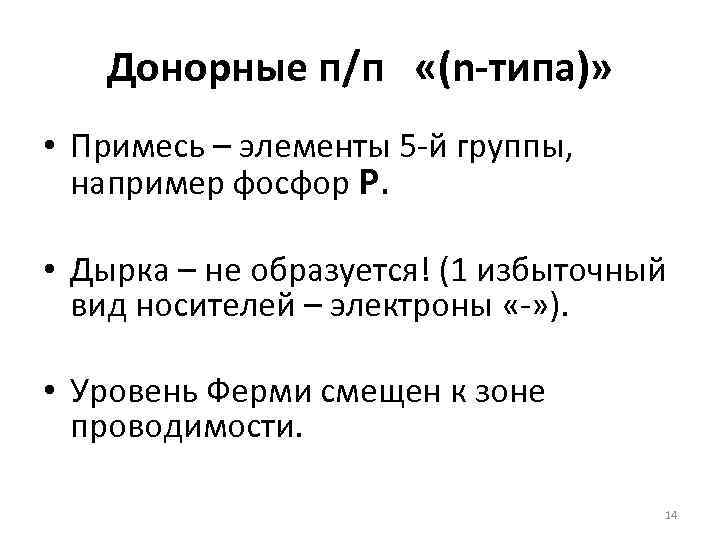

Донорные п/п «(n-типа)» • Примесь – элементы 5 -й группы, например фосфор Р. • Дырка – не образуется! (1 избыточный вид носителей – электроны «-» ). • Уровень Ферми смещен к зоне проводимости. 14

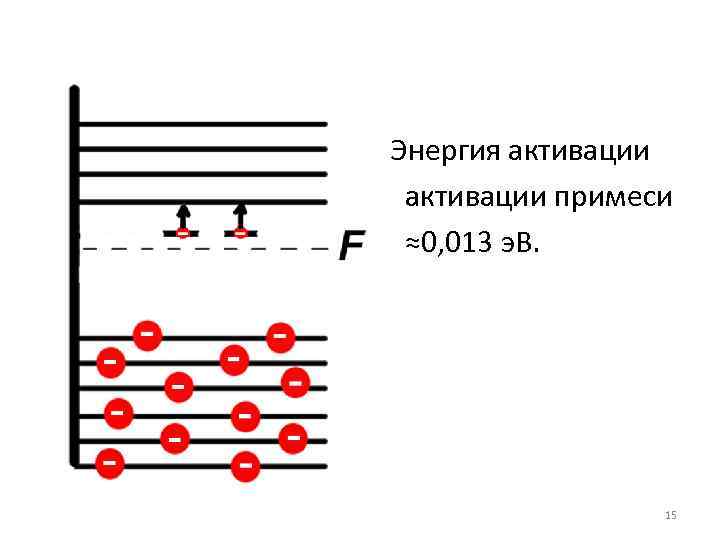

Энергия активации примеси ≈0, 013 э. В. 15

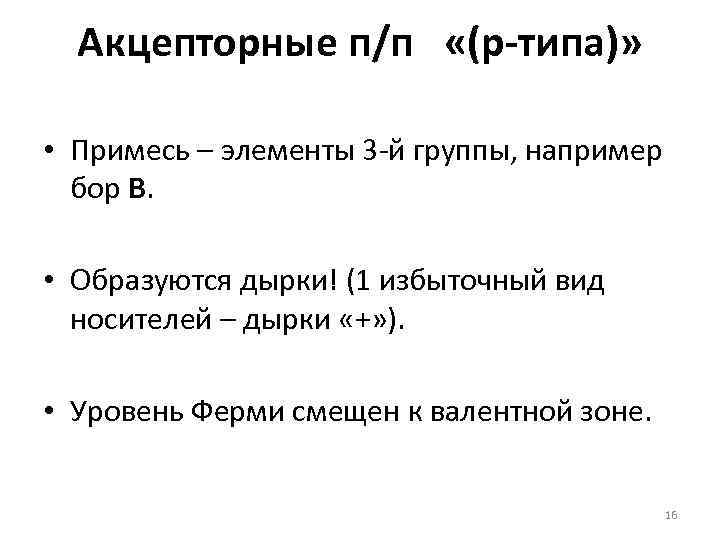

Акцепторные п/п «(р-типа)» • Примесь – элементы 3 -й группы, например бор В. • Образуются дырки! (1 избыточный вид носителей – дырки «+» ). • Уровень Ферми смещен к валентной зоне. 16

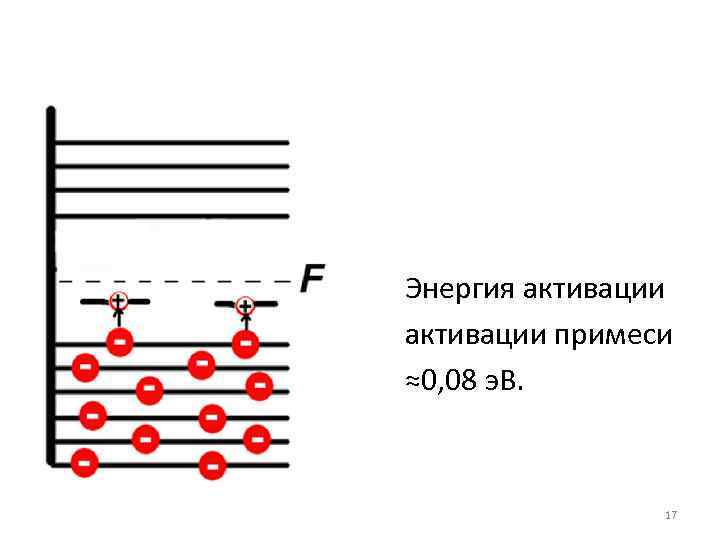

Энергия активации примеси ≈0, 08 э. В. 17
Зависимость проводимости п/п от температуры 18
19
