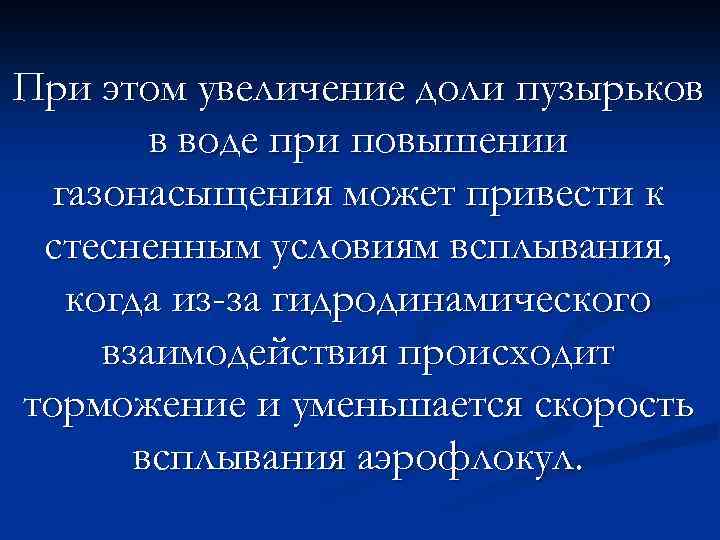

При этом увеличение доли пузырьков в воде при повышении газонасыщения может привести к стесненным условиям всплывания, когда из-за гидродинамического взаимодействия происходит торможение и уменьшается скорость всплывания аэрофлокул.

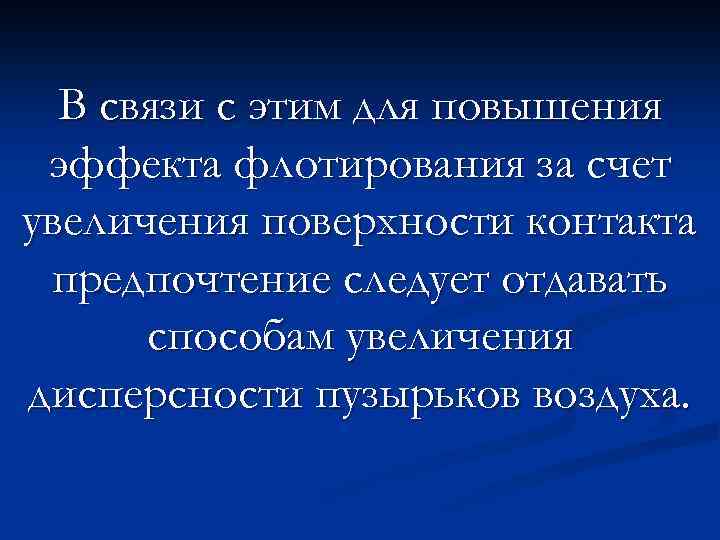

В связи с этим для повышения эффекта флотирования за счет увеличения поверхности контакта предпочтение следует отдавать способам увеличения дисперсности пузырьков воздуха.
Мелкодисперсные пузырьки образуются во флотационной установке конструкции Даль. НИИГи. М за счет использования вакуумноэжекционных аппаратов, в которых обеспечивается образование водовоздушной эмульсии.

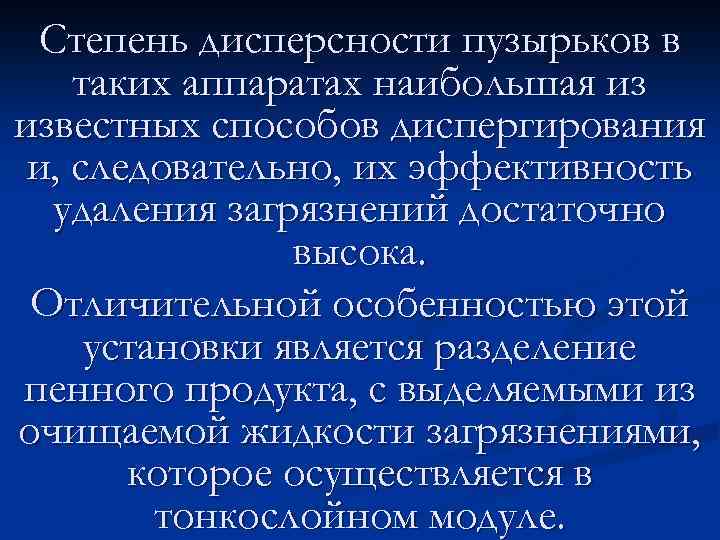

Степень дисперсности пузырьков в таких аппаратах наибольшая из известных способов диспергирования и, следовательно, их эффективность удаления загрязнений достаточно высока. Отличительной особенностью этой установки является разделение пенного продукта, с выделяемыми из очищаемой жидкости загрязнениями, которое осуществляется в тонкослойном модуле.

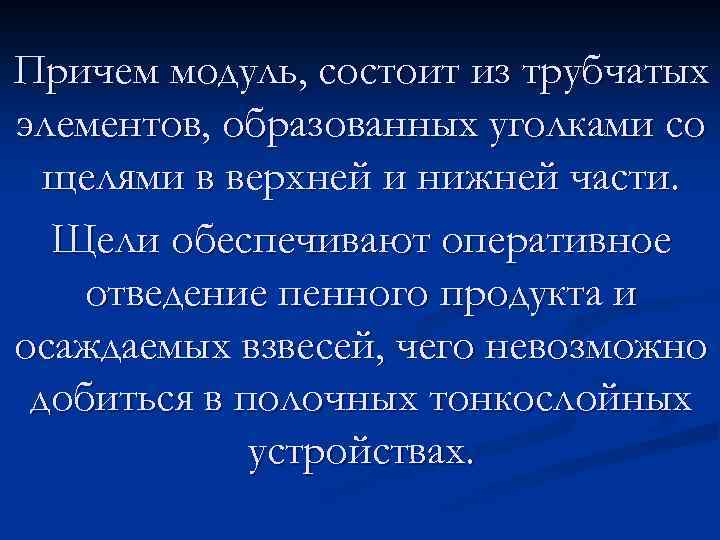

Причем модуль, состоит из трубчатых элементов, образованных уголками со щелями в верхней и нижней части. Щели обеспечивают оперативное отведение пенного продукта и осаждаемых взвесей, чего невозможно добиться в полочных тонкослойных устройствах.

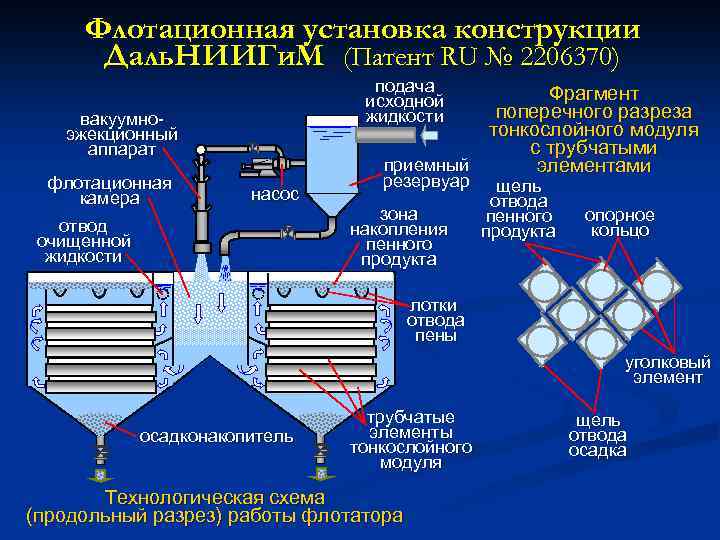

Флотационная установка конструкции Даль. НИИГи. М (Патент RU № 2206370) подача исходной жидкости Фрагмент поперечного разреза тонкослойного модуля с трубчатыми приемный элементами вакуумноэжекционный аппарат флотационная камера отвод очищенной жидкости насос резервуар зона накопления пенного продукта щель отвода пенного продукта опорное кольцо лотки отвода пены уголковый элемент осадконакопитель трубчатые элементы тонкослойного модуля Технологическая схема (продольный разрез) работы флотатора щель отвода осадка
Важным элементом установки является система флотирования с вакуумно-эжекционными аппаратами. Указанные устройства обеспечивают образование водовоздушной эмульсии за счет нагнетания в них насосом части обрабатываемой жидкости.
В аппаратах в зоне расположения конически сходящегося насадка и насадка Вентури, а также на участках смены диаметров патрубков образуются зоны разряжения.
Вакуумно-эжекционный аппарат подающий трубопровод зона разряжения вакуумная камера патрубок подсоса воздуха конически сходящийся насадок (сопло) Вентури зона разряжения патрубок подсоса воздуха эжекционная камера патрубок подсоса воздуха зона разряжения эжекционная камера

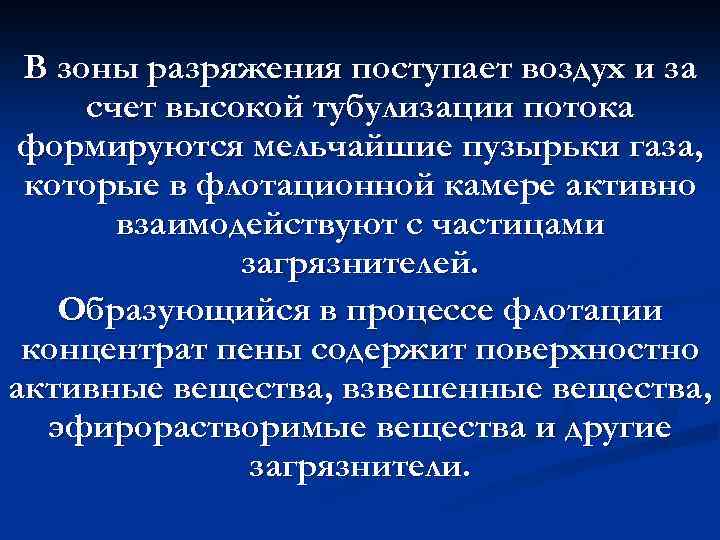

В зоны разряжения поступает воздух и за счет высокой тубулизации потока формируются мельчайшие пузырьки газа, которые в флотационной камере активно взаимодействуют с частицами загрязнителей. Образующийся в процессе флотации концентрат пены содержит поверхностно активные вещества, взвешенные вещества, эфирорастворимые вещества и другие загрязнители.
