ПРЕЗЕНТАЦІЯ За темою дипломної роботи «Розподілена мережа навчального закладу з п'ятьма віддаленими філіалами на 3000 користувачів» Підготував ст. гр. ОКСМ-24 Б: Подворний С. Ю. Київ 2016

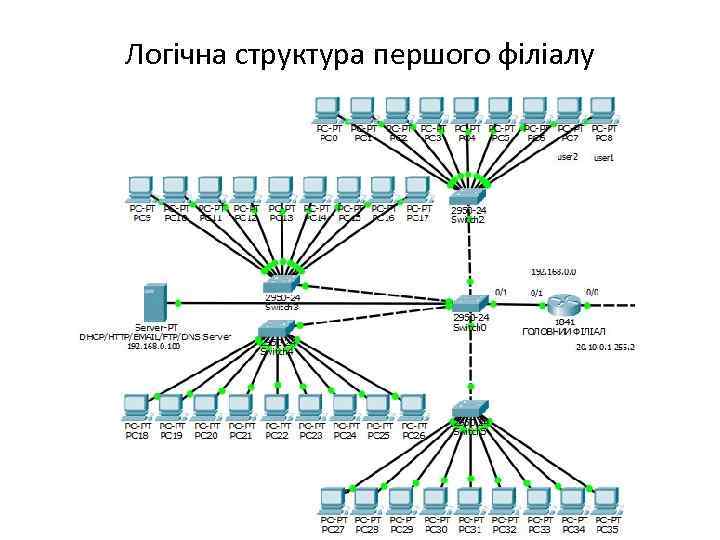

Логічна структура першого філіалу
Логічна структура другого філіалу
Філіали обєднані маршрутизатором, який імітує мережу інтернет В кожному філіалі встановлено сервер
ФІЗИЧНА СТРУКТУРА 3 -ГО ФІЛІАЛУ Розміри – 18. 15 м * 26. 75 м Кількість робочих місць - 160 шт. Wi-Fi – 3 шт.
ФІЗИЧНА СТРУКТУРА 5 -ГО ФІЛІАЛУ Розміри – 29. 45 м * 18. 45 м Кількість робочих місць - 100 шт. Wi-Fi – 4 шт.
План покриття Wi-Fi першого філіалу в програмі D-Link Wi-Fi Planner PRO
Кожному філіалу виділено власну ІР адресу IР адреса локальної мережі Початкова Кінцева адреса Широкомовна Маска адреса хоста адреса Кількість хостів Ф. 1 192. 168. 0. 0 192. 168. 0. 1 192. 168. 3. 254 192. 168. 3. 255. 252. 0 1022 Ф. 2 192. 168. 4. 0 192. 168. 4. 1 192. 168. 7. 254 192. 168. 7. 255. 252. 0 1022 Ф. 3 192. 168. 8. 0 192. 168. 8. 1 192. 168. 11. 254 192. 168. 11. 255. 252. 0 1022 Ф. 4 192. 168. 12. 0 192. 168. 12. 1 192. 168. 15. 254 192. 168. 15. 255. 252. 0 1022 Ф. 5 192. 168. 16. 0 192. 168. 16. 1 192. 168. 19. 254 192. 168. 19. 255. 252. 0 1022
Зарезервовано ІР адреси для обладнання, яке потребує статичної ІР адреси Філіал 1 Філіал 2 Філіал 3 Філіал 4 Філіал 5 192. 168. 0. 1 192. 168. 4. 1 192. 168. 8. 1 192. 168. 12. 1 192. 168. 16. 1 192. 168. 0. 100 192. 168. 4. 100 192. 168. 8. 100 192. 168. 12. 100 192. 168. 16. 100 192. 168. 0. 200 192. 168. 4. 200 192. 168. 8. 200 192. 168. 12. 200 192. 168. 16. 200 192. 168. 1. 100 192. 168. 5. 100 192. 168. 9. 100 192. 168. 13. 100 192. 168. 17. 100 192. 168. 1. 200 192. 168. 5. 200 192. 168. 9. 200 192. 168. 13. 200 192. 168. 17. 200 192. 168. 2. 100 192. 168. 6. 100 192. 168. 14. 100 192. 168. 2. 200 192. 168. 6. 200 192. 168. 10. 200 192. 168. 14. 200 192. 168. 18. 200 192. 168. 3. 100 192. 168. 7. 100 192. 168. 11. 100 192. 168. 15. 100 192. 168. 19. 100 192. 168. 3. 200 192. 168. 7. 200 192. 168. 11. 200 192. 168. 15. 200 192. 168. 19. 200
На відео показано процес отримання ІР адреси від DHCP серверу

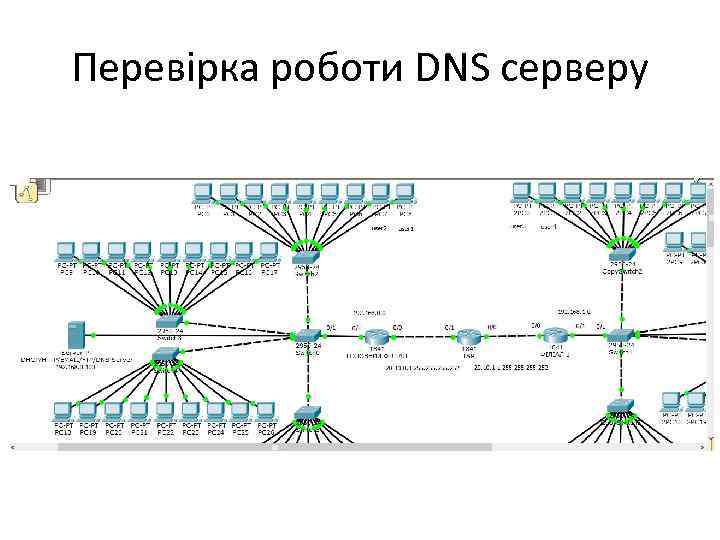

Перевірка роботи DNS серверу

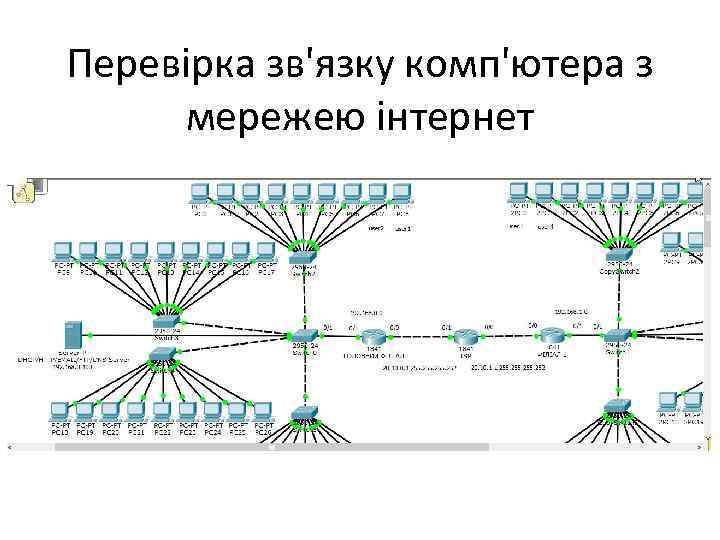

Перевірка зв'язку комп'ютера з мережею інтернет
Перевірка зв'язку між двома філіалами через VPN канал

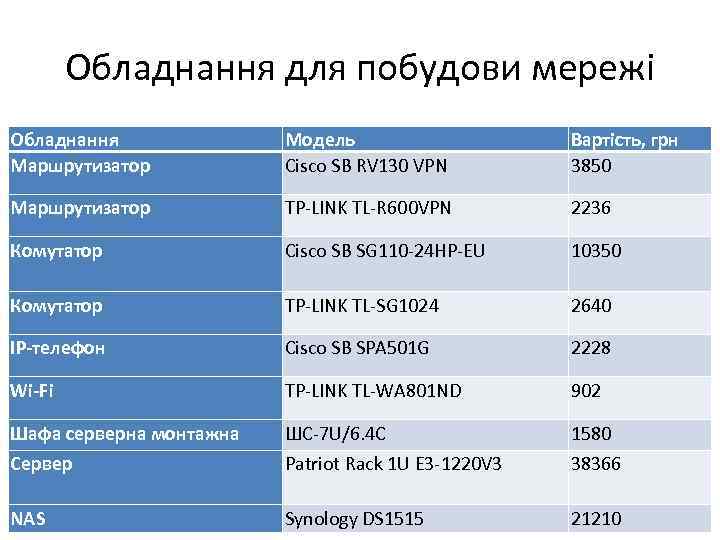

Обладнання для побудови мережі Обладнання Маршрутизатор Модель Cisco SB RV 130 VPN Вартість, грн 3850 Маршрутизатор TP-LINK TL-R 600 VPN 2236 Комутатор Cisco SB SG 110 -24 HP-EU 10350 Комутатор TP-LINK TL-SG 1024 2640 ІР-телефон Cisco SB SPA 501 G 2228 Wi-Fi TP-LINK TL-WA 801 ND 902 Шафа серверна монтажна ШС-7 U/6. 4 C 1580 Сервер Patriot Rack 1 U E 3 -1220 V 3 38366 NAS Synology DS 1515 21210

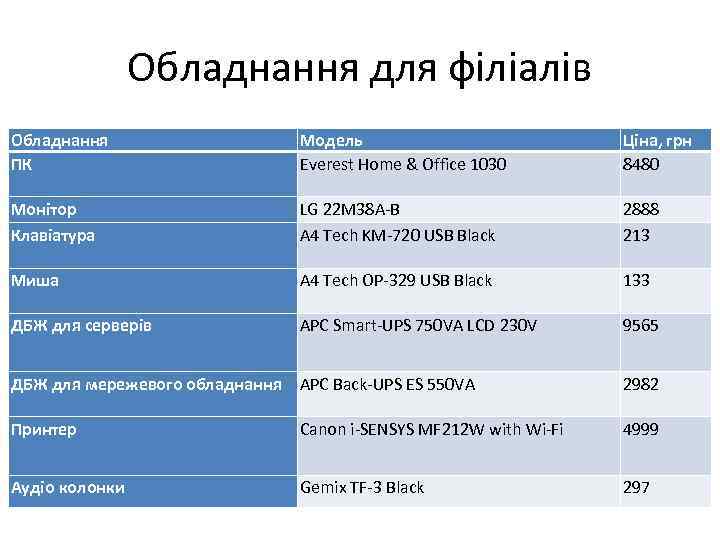

Обладнання для філіалів Обладнання ПК Модель Everest Home & Office 1030 Ціна, грн 8480 Монітор Клавіатура LG 22 M 38 A-B A 4 Tech KM-720 USB Black 2888 213 Миша A 4 Tech OP-329 USB Black 133 ДБЖ для серверів APC Smart-UPS 750 VA LCD 230 V 9565 ДБЖ для мережевого обладнання APC Back-UPS ES 550 VA 2982 Принтер Canon i-SENSYS MF 212 W with Wi-Fi 4999 Аудіо колонки Gemix TF-3 Black 297
Параметр розрахунку Обладнання Ф. 1 Ціна, грн Ф. 2 Ціна, грн Ф. 3 Ціна, грн Ф. 4 Ціна, грн Ф. 5 Ціна, грн Вита пара Електр. кабель для підключення кімнати 16380 3808 19840 2656 26160 3424 23520 3152 17100 3680 Електр. кабель для кімнати Короб Розетки 1 х1 Розетки 1 х2 Монітори Комп’ютери Сервери Миші Принтер Аудіо колонки Клавіатури Маршрутизатори Cisco Маршрутизатори TP-Link 2080 10602 427 8019 265696 771680 191830 12236 4999 3267 19596 3850 10350 26400 2228 2706 47825 2982 3267 3160 5244 7728 1426360 2180 11005 427 10206 349448 1017600 38366 16093 4999 2970 25773 2236 29040 2228 2706 9565 2982 3267 1580 6210 10164 1571541 2390 11532 427 13446 464968 1356800 38366 21413 4999 2970 34293 2236 29040 2228 2706 9565 2982 3267 1580 8050 13524 2066366 2300 11321 366 11907 407208 1187200 38366 18753 4999 2970 30033 2236 29040 2228 3608 9565 2982 3267 1580 7130 11844 1815575 2280 12524 366 8667 291688 848000 38366 13433 4999 2970 21513 2236 29040 2228 3608 9565 2982 3267 1580 5290 8484 1333866 Комутатори Cisco Комутатори TP-Link ІР-телефони Wi-fi ДЖБ для серверів ДЖБ для мережевого обладнання Електричні щітки Шафа серверна монтажна Кабель живлення ПК Кабель VGA Загальна вартість обладнання для кожного філіалу
Ф. 1 Ф. 2 Ф. 3 Ф. 4 Ф. 5 Програмне забезпечення Ціна, грн Ціна, грн ОС 378469 499080 665440 582260 415900 ОС для серверів 103690 20738 Офіс 235060 309155 411355 360255 258055 Антивірус 11904 15004 19964 17484 12524 Для віддаленого керування 8579 Загальна вартість програмного забезпечення для кожного філіалу 737702 843977 1117497 980737 707217 Вартість кожного філіалу 2164062 2415518 3183863 2796312 2041083 Загальна вартість філіалів 12600838
