Презентация Выполнил: Биматов А Группа: ИП-12 -2 К

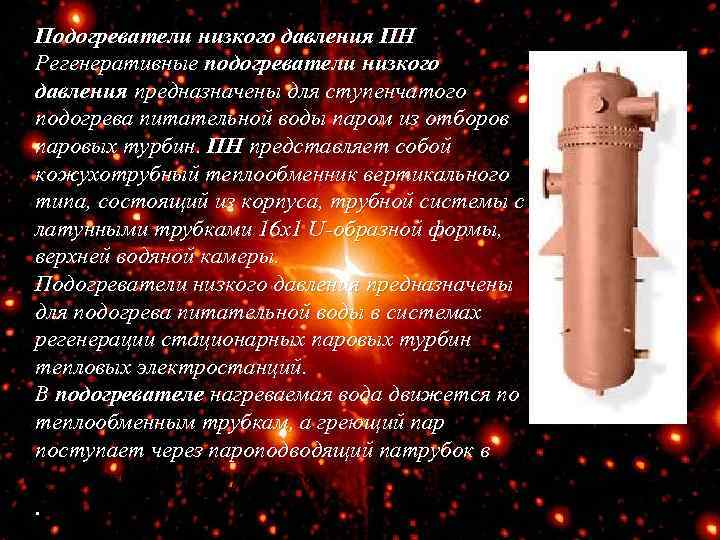

Подогреватели низкого давления ПН Регенеративные подогреватели низкого давления предназначены для ступенчатого подогрева питательной воды паром из отборов паровых турбин. ПН представляет собой кожухотрубный теплообменник вертикального типа, состоящий из корпуса, трубной системы с латунными трубками 16 х1 U-образной формы, верхней водяной камеры. Подогреватели низкого давления предназначены для подогрева питательной воды в системах регенерации стационарных паровых турбин тепловых электростанций. В подогревателе нагреваемая вода движется по теплообменным трубкам, а греющий пар поступает через пароподводящий патрубок в межтрубное пространство. .

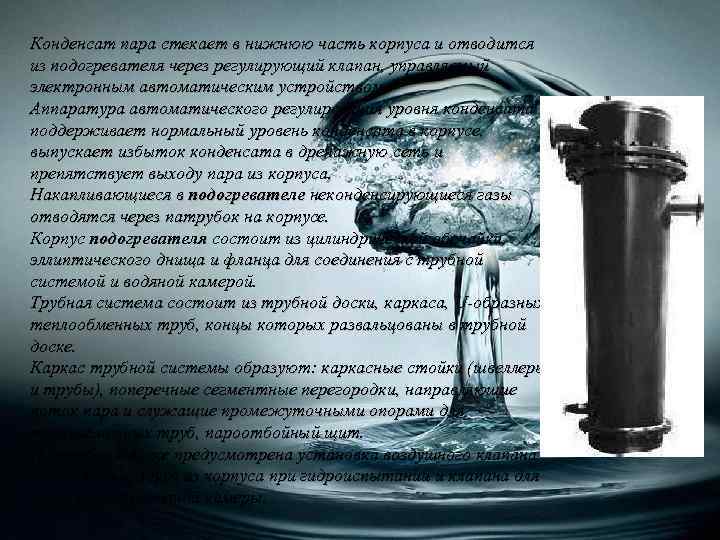

Конденсат пара стекает в нижнюю часть корпуса и отводится из подогревателя через регулирующий клапан, управляемый электронным автоматическим устройством. Аппаратура автоматического регулирования уровня конденсата поддерживает нормальный уровень конденсата в корпусе, выпускает избыток конденсата в дренажную сеть и препятствует выходу пара из корпуса. Накапливающиеся в подогревателе неконденсирующиеся газы отводятся через патрубок на корпусе. Корпус подогревателя состоит из цилиндрической обечайки, эллиптического днища и фланца для соединения с трубной системой и водяной камерой. Трубная система состоит из трубной доски, каркаса, U-образных теплообменных труб, концы которых развальцованы в трубной доске. Каркас трубной системы образуют: каркасные стойки (швеллеры и трубы), поперечные сегментные перегородки, направляющие поток пара и служащие промежуточными опорами для теплообменных труб, пароотбойный щит. На трубной доске предусмотрена установка воздушного клапана для отвода воздуха из корпуса при гидроиспытании и клапана для слива воды из водяной камеры.
Рисунок: Схема регулирования уровня конденсата 1 -подогреватель; 2 -конденсатный бачок (датчик); 3 -мембранный дифманометр; 4 -указатель; 5 -усилитель; 6 -колонка дистанционного управления; 7 -электродвигатель; 8 -регулирующий клапан; 9 -патрубок выхода конденсата.

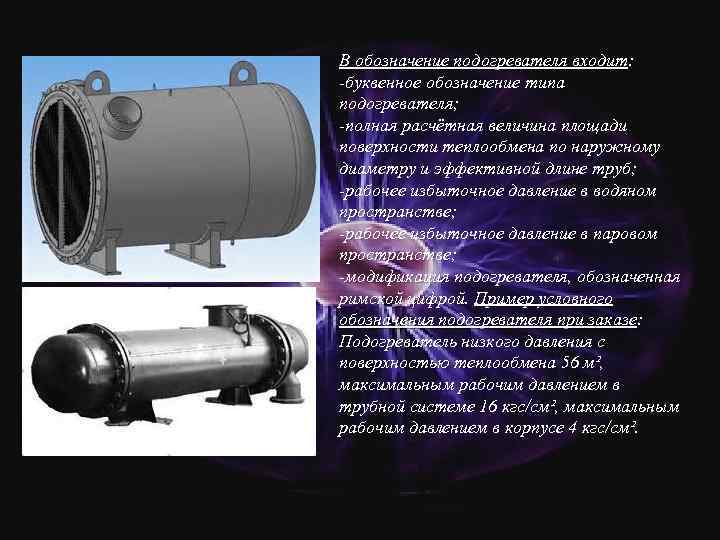

В обозначение подогревателя входит: -буквенное обозначение типа подогревателя; -полная расчётная величина площади поверхности теплообмена по наружному диаметру и эффективной длине труб; -рабочее избыточное давление в водяном пространстве; -рабочее избыточное давление в паровом пространстве; -модификация подогревателя, обозначенная римской цифрой. Пример условного обозначения подогревателя при заказе: Подогреватель низкого давления с поверхностью теплообмена 56 м², максимальным рабочим давлением в трубной системе 16 кгс/см², максимальным рабочим давлением в корпусе 4 кгс/см².

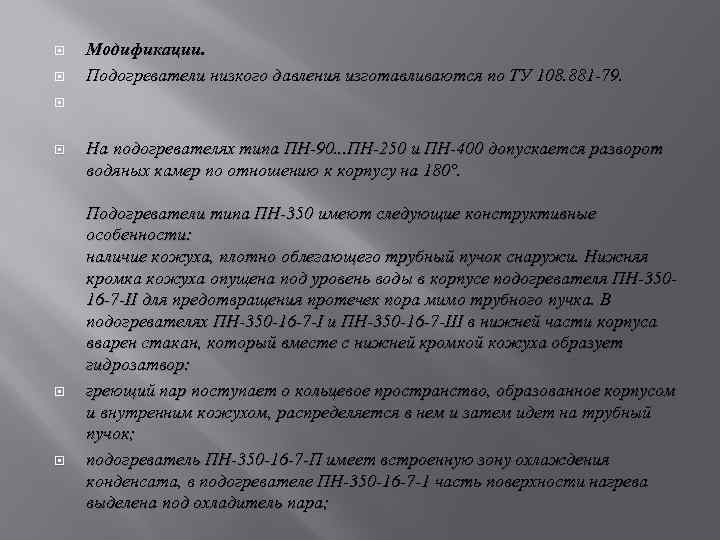

Модификации. Подогреватели низкого давления изготавливаются по ТУ 108. 881 -79. На подогревателях типа ПН-90. . . ПН-250 и ПН-400 допускается разворот водяных камер по отношению к корпусу на 180°. Подогреватели типа ПН-350 имеют следующие конструктивные особенности: наличие кожуха, плотно облегающего трубный пучок снаружи. Нижняя кромка кожуха опущена под уровень воды в корпусе подогревателя ПН-35016 -7 -II для предотвращения протечек пора мимо трубного пучка. В подогревателях ПН-350 -16 -7 -I и ПН-350 -16 -7 -III в нижней части корпуса вварен стакан, который вместе с нижней кромкой кожуха образует гидрозатвор: греющий пар поступает о кольцевое пространство, образованное корпусом и внутренним кожухом, распределяется в нем и затем идет на трубный пучок; подогреватель ПН-350 -16 -7 -П имеет встроенную зону охлаждения конденсата, в подогревателе ПН-350 -16 -7 -1 часть поверхности нагрева выделена под охладитель пара;

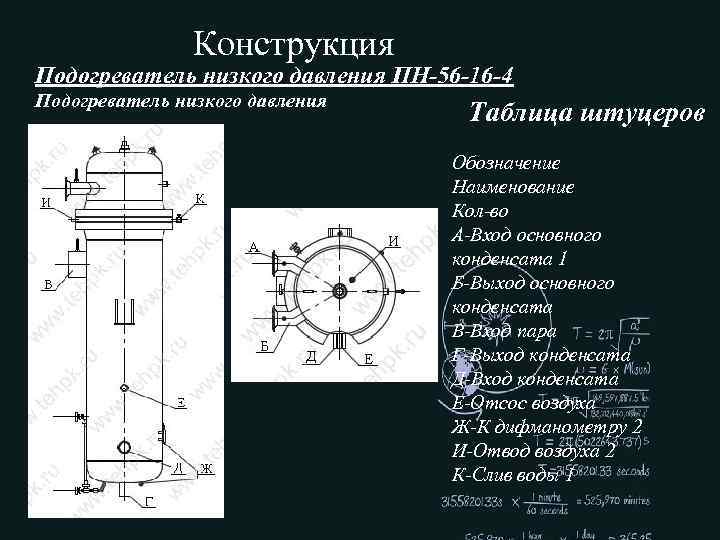

Конструкция Подогреватель низкого давления ПН-56 -16 -4 Подогреватель низкого давления Таблица штуцеров Обозначение Наименование Кол-во А-Вход основного конденсата 1 Б-Выход основного конденсата В-Вход пара Г-Выход конденсата Д-Вход конденсата Е-Отсос воздуха Ж-К дифманометру 2 И-Отвод воздуха 2 К-Слив воды 1

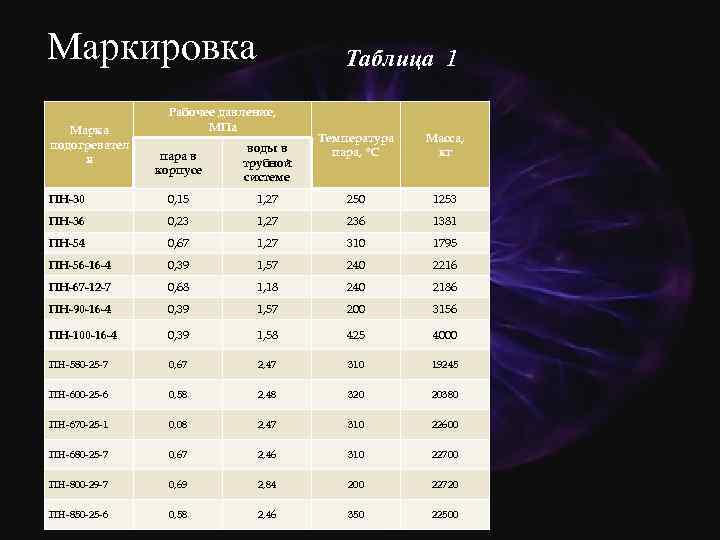

Маркировка Марка подогревател я Таблица 1 Рабочее давление, МПа Температура пара, ºC Масса, кг пара в корпусе воды в трубной системе ПН-30 0, 15 1, 27 250 1253 ПН-36 0, 23 1, 27 236 1381 ПН-54 0, 67 1, 27 310 1795 ПН-56 -16 -4 0, 39 1, 57 240 2216 ПН-67 -12 -7 0, 68 1, 18 240 2186 ПН-90 -16 -4 0, 39 1, 57 200 3156 ПH-100 -16 -4 0, 39 1, 58 425 4000 ПH-580 -25 -7 0, 67 2, 47 310 19245 ПH-600 -25 -6 0, 58 2, 48 320 20380 ПH-670 -25 -1 0, 08 2, 47 310 22600 ПH-680 -25 -7 0, 67 2, 46 310 22700 ПН-800 -29 -7 0, 69 2, 84 200 22720 ПH-850 -25 -6 0, 58 2, 46 350 22500
Таблица 2 Марка подогревате ля Рабочее давление, МПа Температура пара, ºC Масса, кг пара в корпусе воды в трубной системе ПН-130 -16 -9 0, 88 1, 57 400 3765 ПН-130 -16 -10 0, 98 1, 57 400 3767 ПН-150 -16 -4 0, 39 1, 57 150 3957 ПН-200 -16 -7 0, 68 1, 57 240 5985 ПН-250 -16 -7 0, 68 1, 57 400 6530 ПH-350 -16 -7 0, 68 1, 58 400 10500 ПH-300 -16 -7 0, 68 1, 57 400 6993 ПН-400 -26 -2 0, 19 2, 55 400 12411 ПH-400 -26 -7 0, 68 2, 57 400 14000 ПН-400 -26 -8 0, 78 2, 55 400 12267 ПH-550 -25 -6 0, 59 2, 46 320 17100
Спасибо за внимание
