Презентация вводной лекции к КР для студентов 4 курса направления «Дизайн архитектурной среды» в рамках дисциплины «Архитектурно-дизайнерское проектирование» «Музыкально-драматический театр на 800 -1000 мест» Составил: ст. преподаватель каф. «ДАС» Мухнурова И. Г.

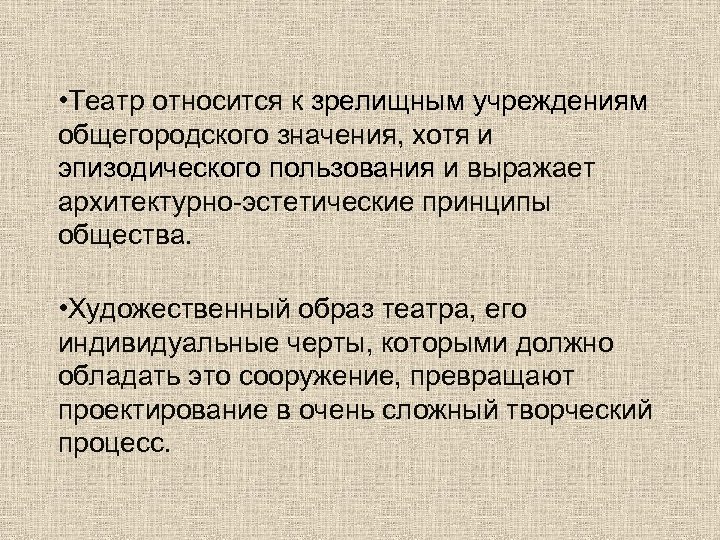

• Театр относится к зрелищным учреждениям общегородского значения, хотя и эпизодического пользования и выражает архитектурно-эстетические принципы общества. • Художественный образ театра, его индивидуальные черты, которыми должно обладать это сооружение, превращают проектирование в очень сложный творческий процесс.

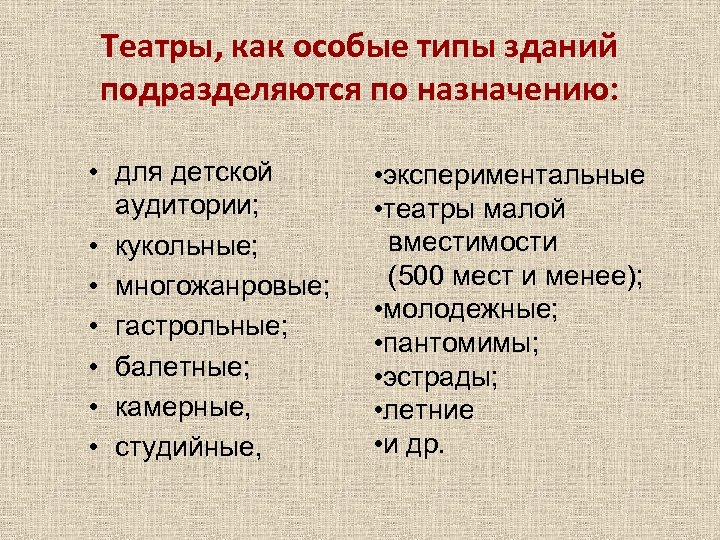

Театры, как особые типы зданий подразделяются по назначению: • для детской аудитории; • кукольные; • многожанровые; • гастрольные; • балетные; • камерные, • студийные, • экспериментальные • театры малой вместимости (500 мест и менее); • молодежные; • пантомимы; • эстрады; • летние • и др.

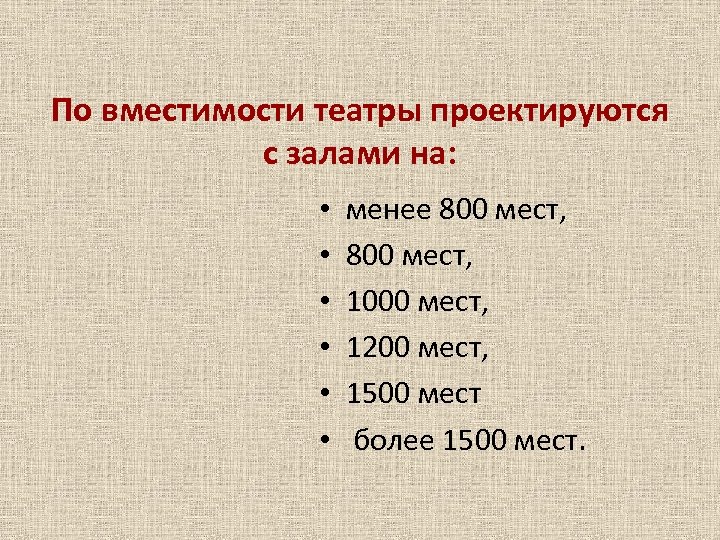

По вместимости театры проектируются с залами на: • • • менее 800 мест, 1000 мест, 1200 мест, 1500 мест более 1500 мест.

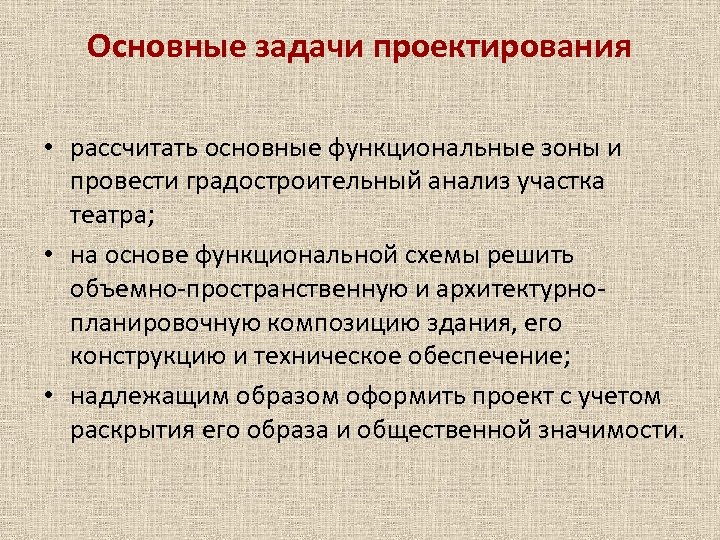

Основные задачи проектирования • рассчитать основные функциональные зоны и провести градостроительный анализ участка театра; • на основе функциональной схемы решить объемно-пространственную и архитектурнопланировочную композицию здания, его конструкцию и техническое обеспечение; • надлежащим образом оформить проект с учетом раскрытия его образа и общественной значимости.

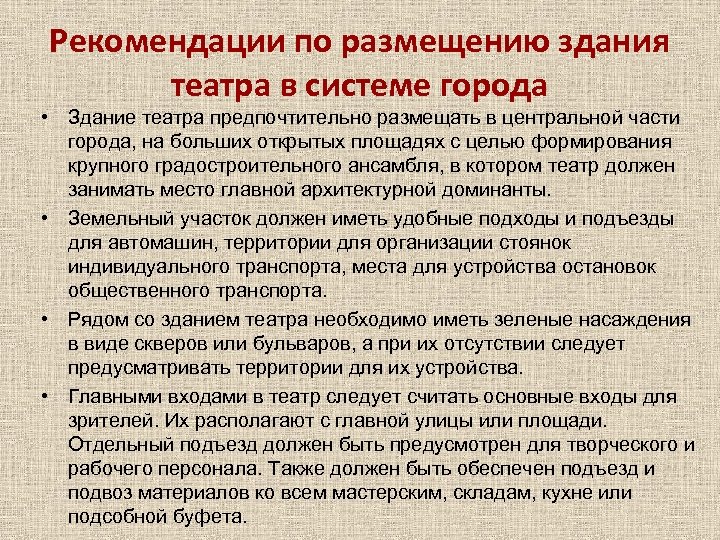

Рекомендации по размещению здания театра в системе города • Здание театра предпочтительно размещать в центральной части города, на больших открытых площадях с целью формирования крупного градостроительного ансамбля, в котором театр должен занимать место главной архитектурной доминанты. • Земельный участок должен иметь удобные подходы и подъезды для автомашин, территории для организации стоянок индивидуального транспорта, места для устройства остановок общественного транспорта. • Рядом со зданием театра необходимо иметь зеленые насаждения в виде скверов или бульваров, а при их отсутствии следует предусматривать территории для их устройства. • Главными входами в театр следует считать основные входы для зрителей. Их располагают с главной улицы или площади. Отдельный подъезд должен быть предусмотрен для творческого и рабочего персонала. Также должен быть обеспечен подъезд и подвоз материалов ко всем мастерским, складам, кухне или подсобной буфета.

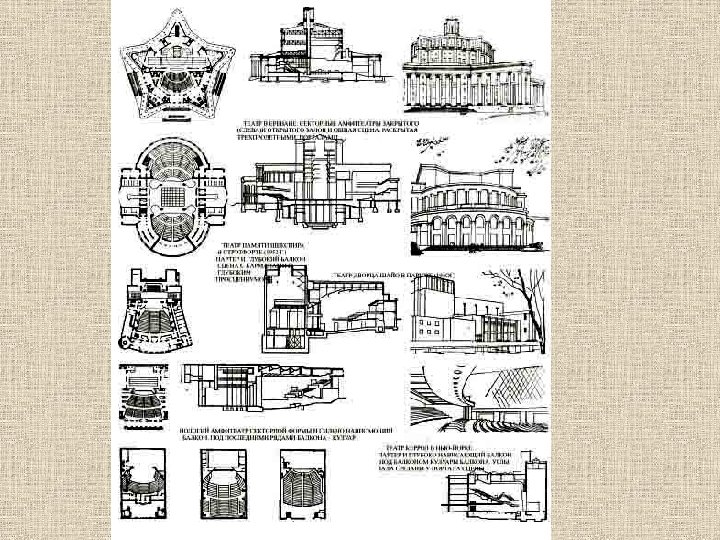

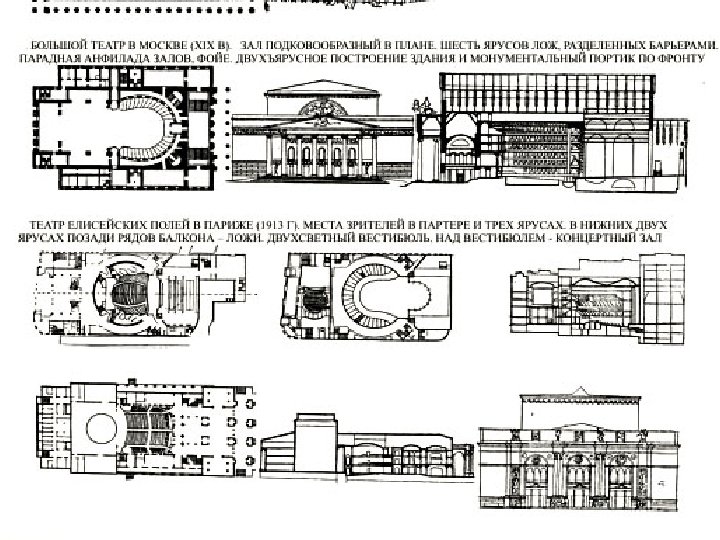

Примеры существующих классических театров

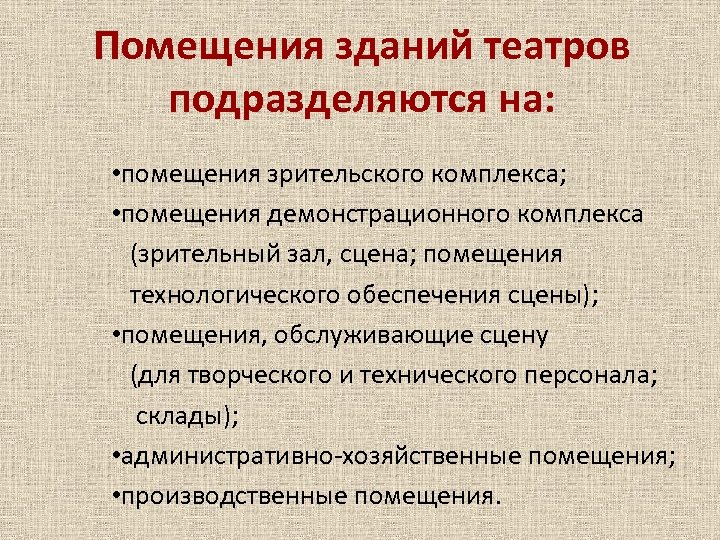

Помещения зданий театров подразделяются на: • помещения зрительского комплекса; • помещения демонстрационного комплекса (зрительный зал, сцена; помещения технологического обеспечения сцены); • помещения, обслуживающие сцену (для творческого и технического персонала; склады); • административно-хозяйственные помещения; • производственные помещения.

Рис. 1. Общая функциональнопланировочная схема Театра 1 - группа входных помещений; 2 - группа рекреационных помещений; 3 - группа санитарногигиенических помещений; 4 - зрительный зал; 5 - помещения технологического обеспечения сцены; 6 - сцена, карманы, арьерсцена, авансцена; 7 - дежурные склады; 8 - склады текущего сезона; 9 - резервные склады; 10 - артистические уборные; 11 - репетиционные помещения; 12 - помещения для административного и художественного руководства и технического персонала; 13 - производственные помещения

Состав и площади помещений зрительского комплекса музыкально-драматического театра на 1000 мест Помещения Площадь помещения, м 2 Зрительный зал (включая балконы, ярусы, ложи) 650 Кассовый вестибюль (с двумя кассовыми окнами) 50 Входной вестибюль 100 Распределительный вестибюль 250 Гардеробная 100 Фойе и кулуары 600 Буфет 150 Договоренная, моечная, тарная и кладовая при буфете 50 Курительные 100

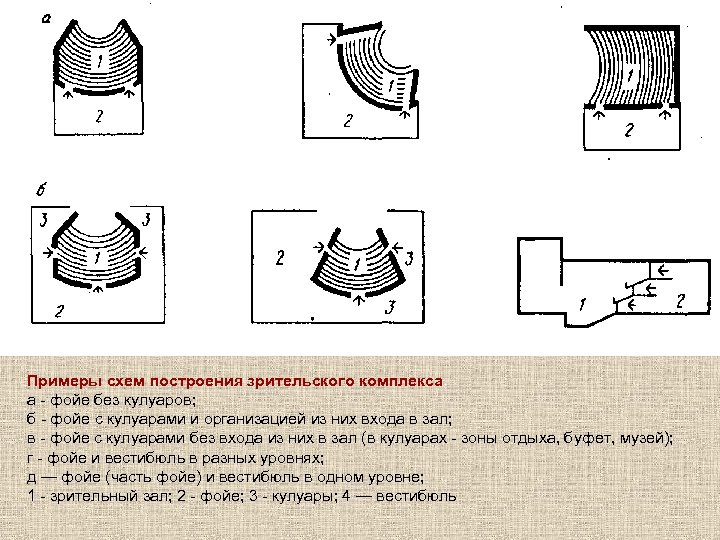

Примеры схем построения зрительского комплекса а - фойе без кулуаров; б - фойе с кулуарами и организацией из них входа в зал; в - фойе с кулуарами без входа из них в зал (в кулуарах - зоны отдыха, буфет, музей); г - фойе и вестибюль в разных уровнях; д — фойе (часть фойе) и вестибюль в одном уровне; 1 - зрительный зал; 2 - фойе; 3 - кулуары; 4 — вестибюль

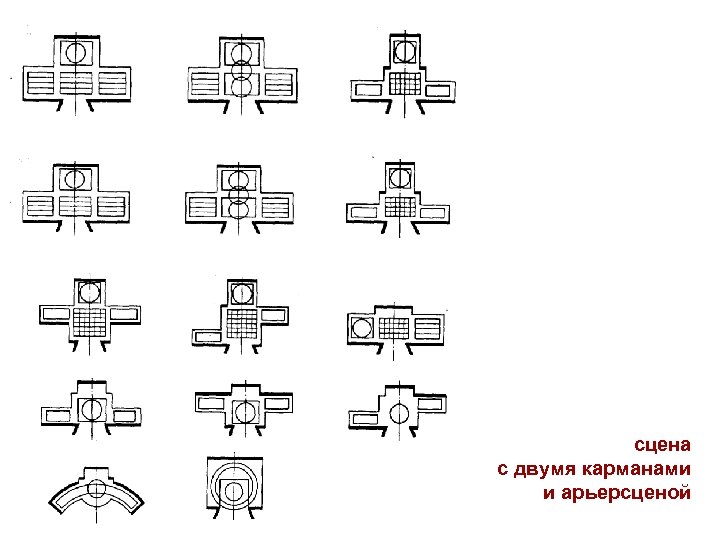

сцена с двумя карманами и арьерсценой

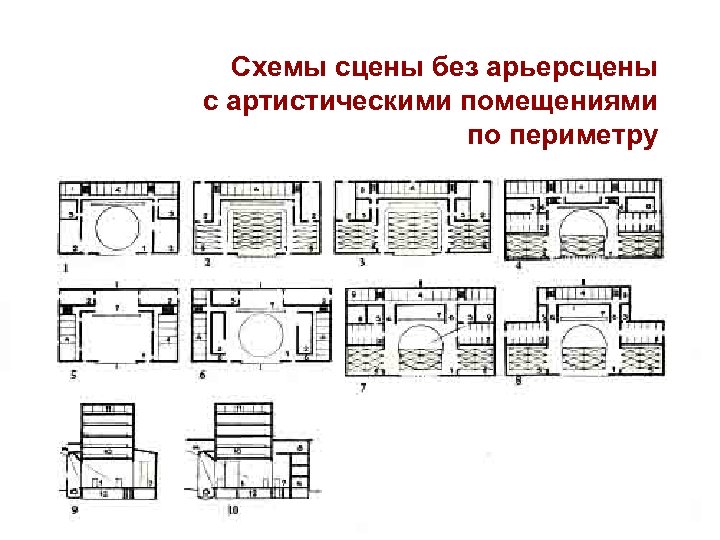

Схемы сцены без арьерсцены с артистическими помещениями по периметру

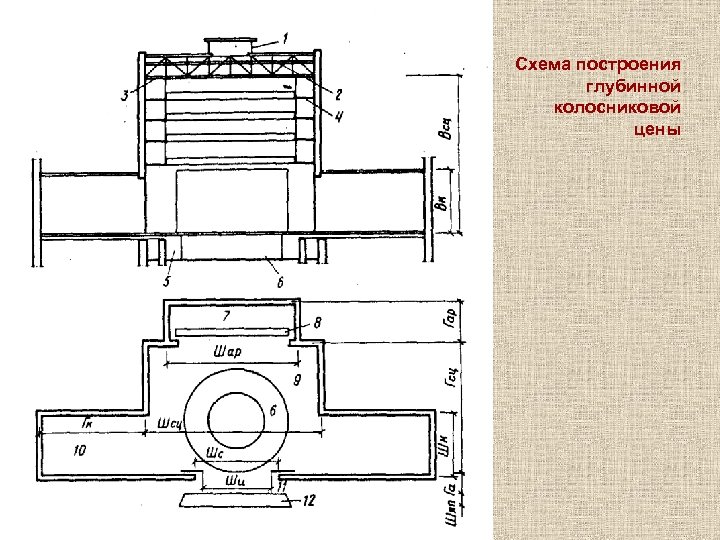

Схема построения глубинной колосниковой цены

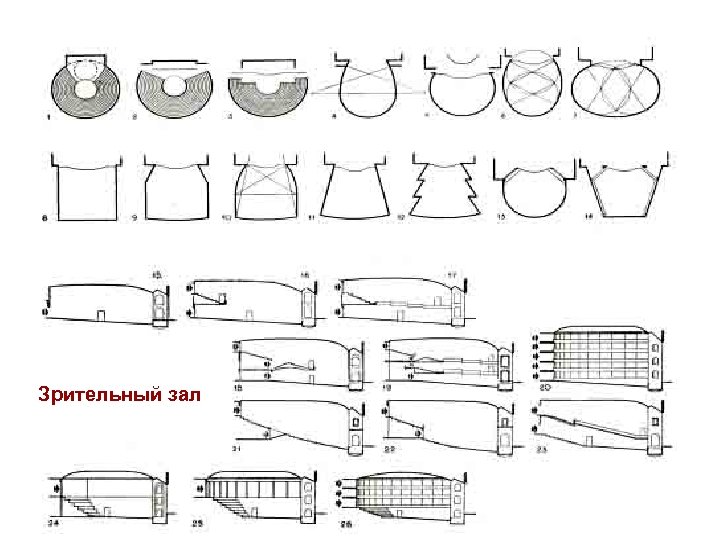

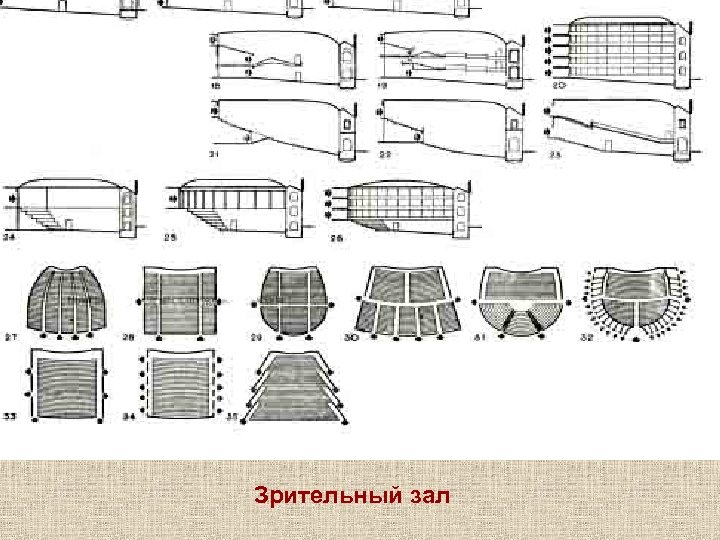

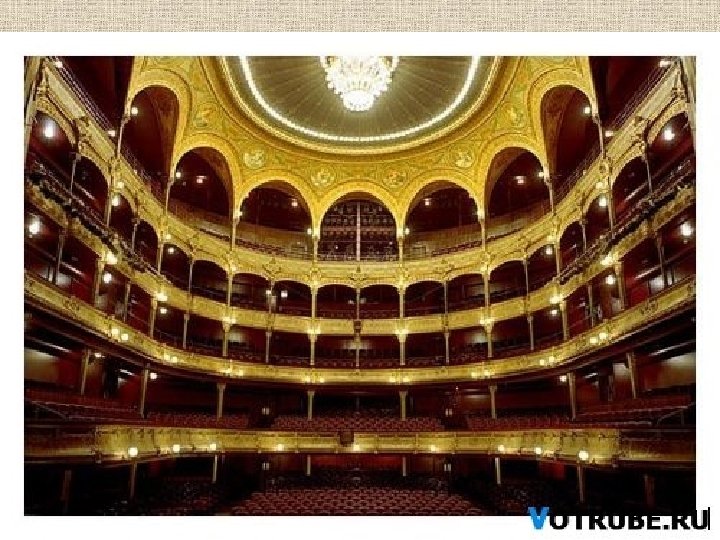

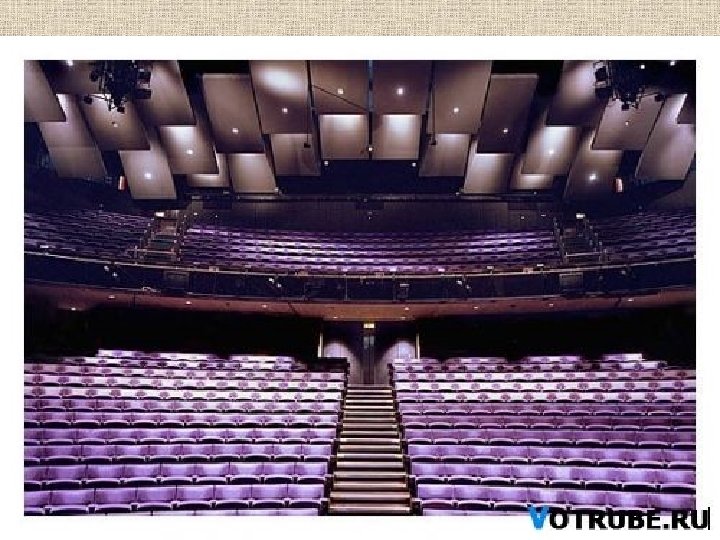

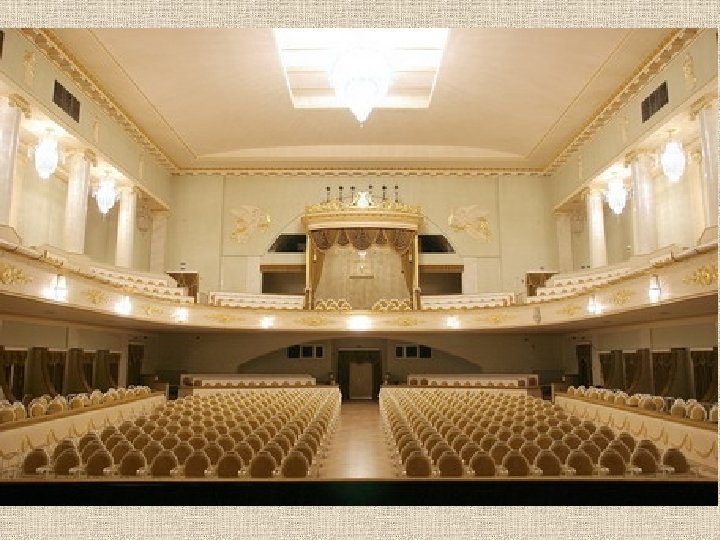

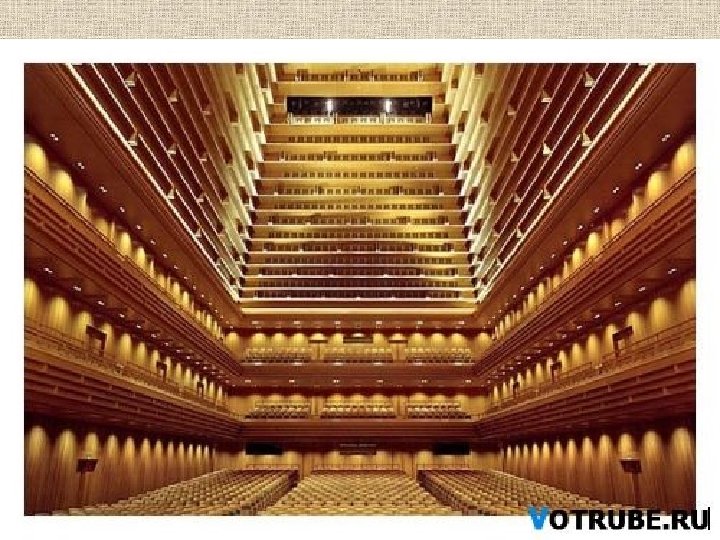

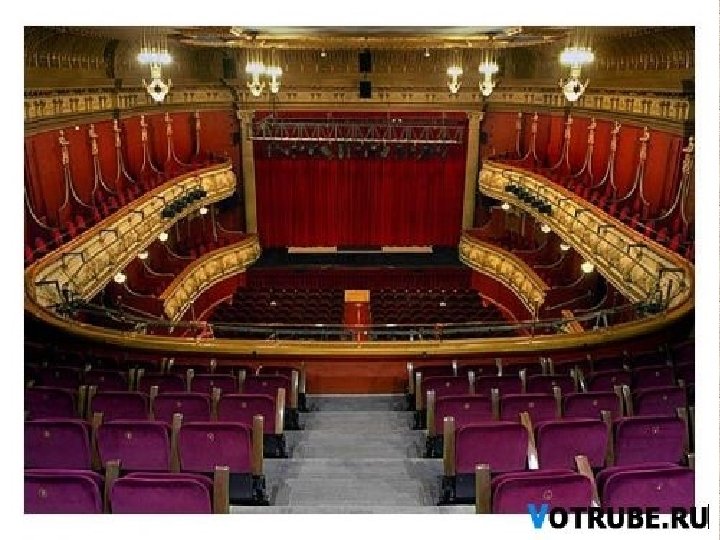

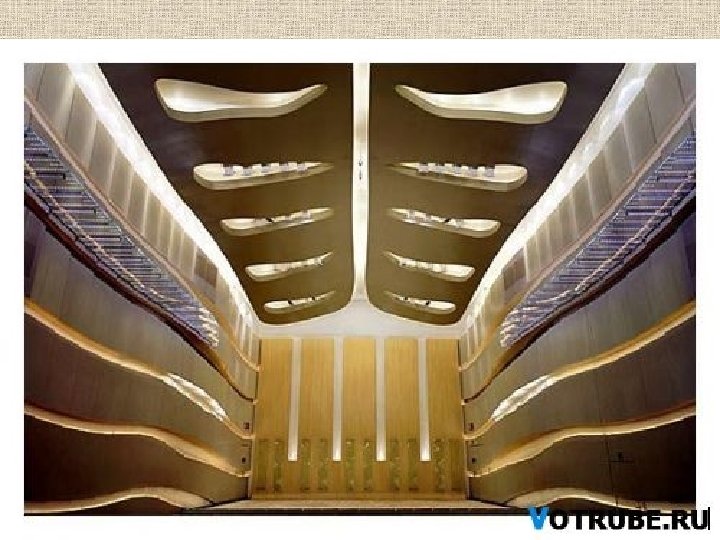

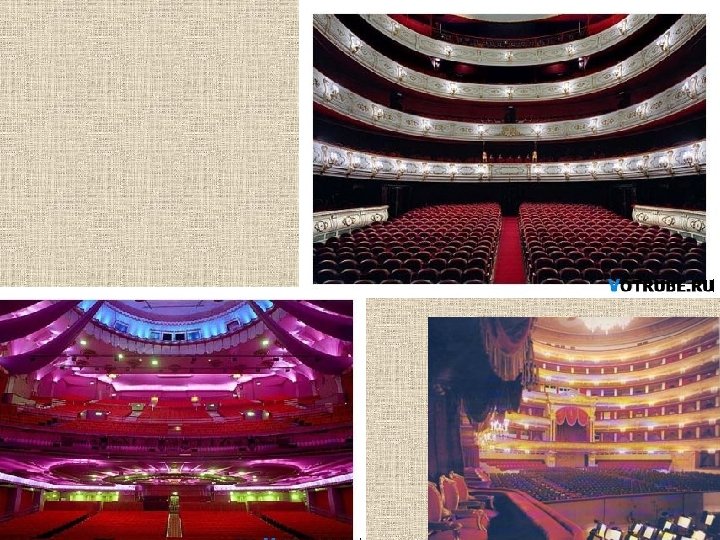

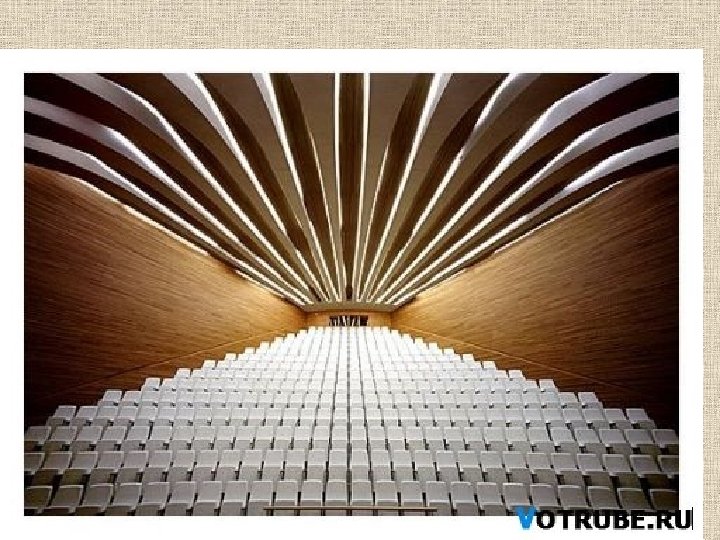

Зрительный зал

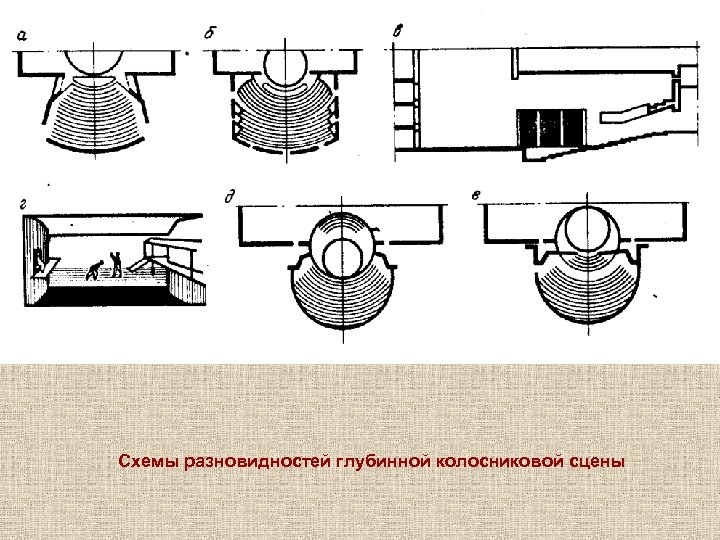

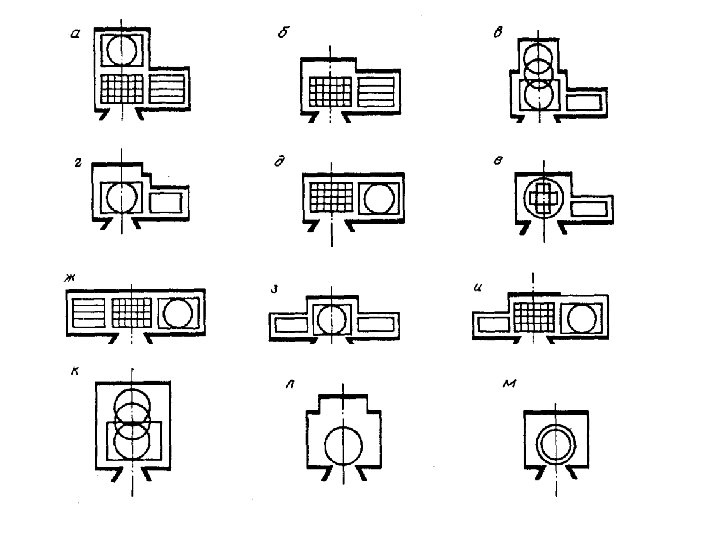

Схемы разновидностей глубинной колосниковой сцены

Схемы нетрадиционных типов сцен а - панорамная; б - кольцевая; в - трехсторонняя; г, д - центральная; е - дисперсная

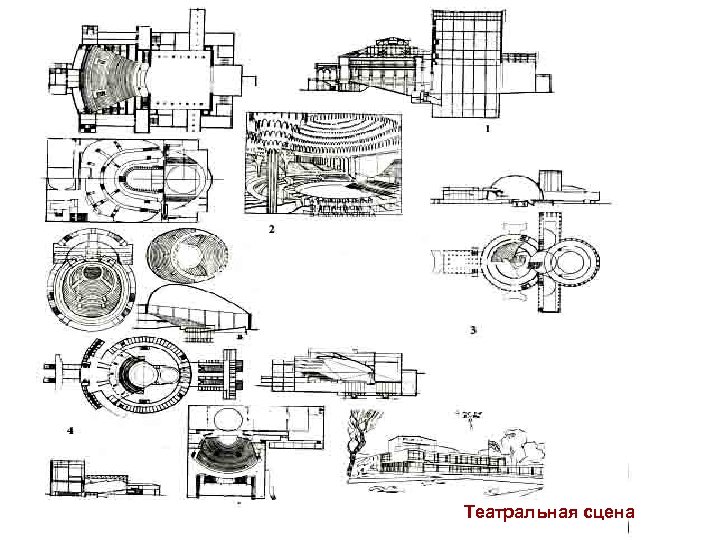

Театральная сцена

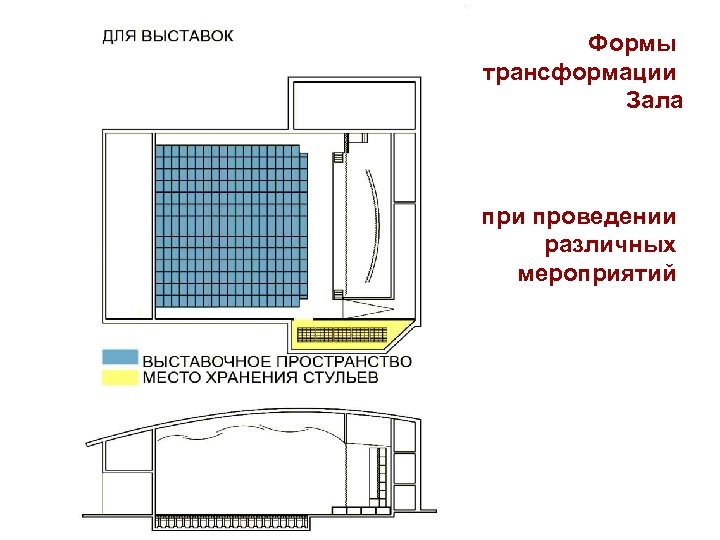

Формы трансформации Зала при проведении различных мероприятий

Схемы трансформации блоков сидений в зрительном зале

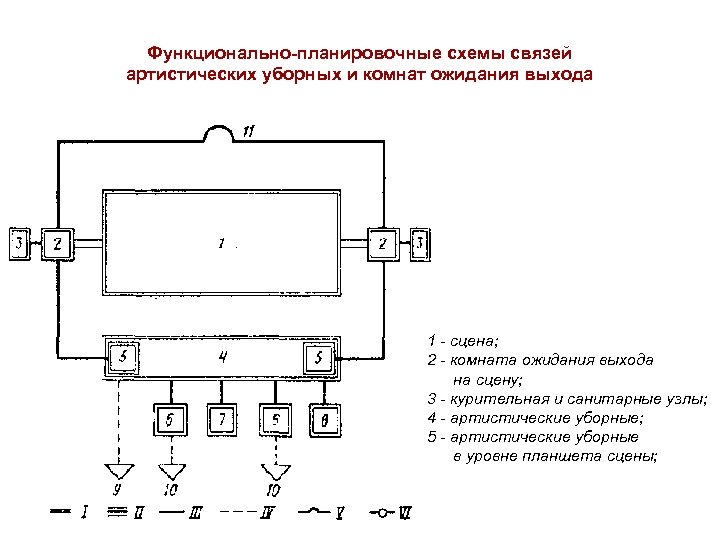

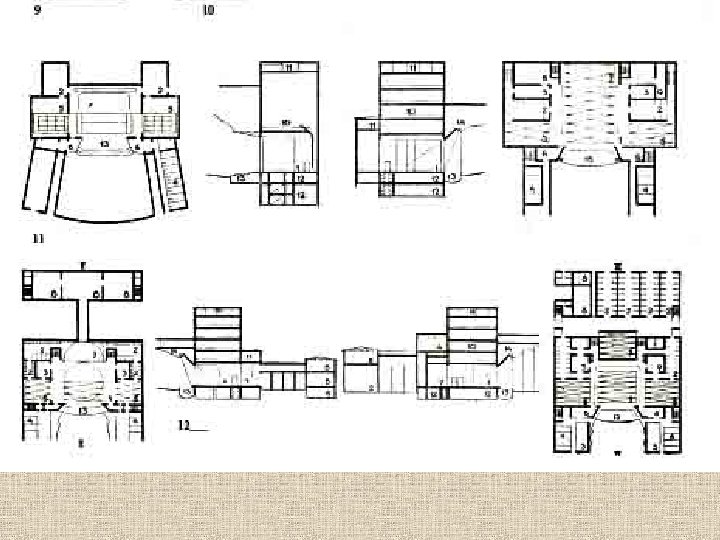

Функционально-планировочные схемы связей артистических уборных и комнат ожидания выхода 1 - сцена; 2 - комната ожидания выхода на сцену; 3 - курительная и санитарные узлы; 4 - артистические уборные; 5 - артистические уборные в уровне планшета сцены;

Примеры существующих театров

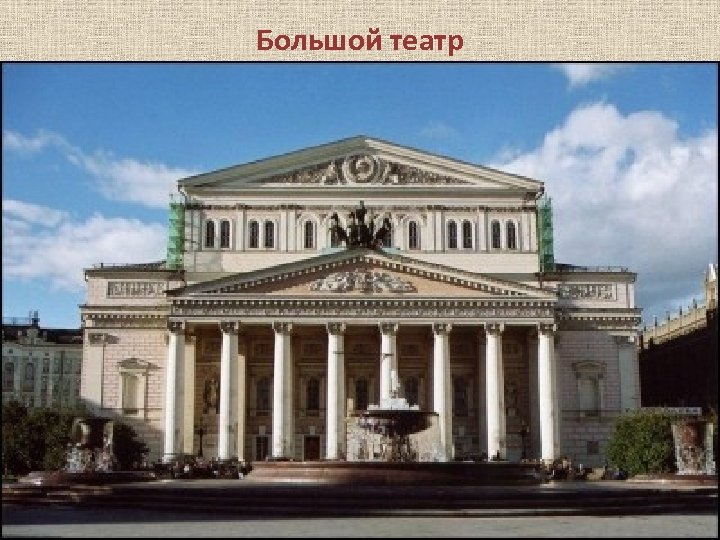

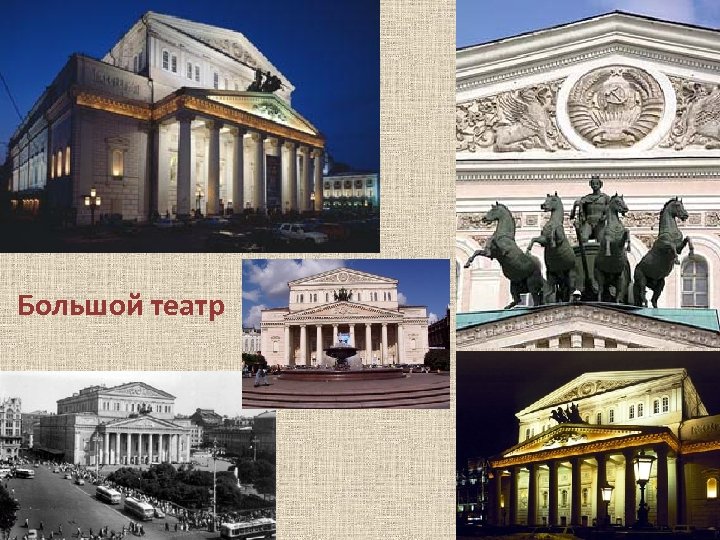

Большой театр

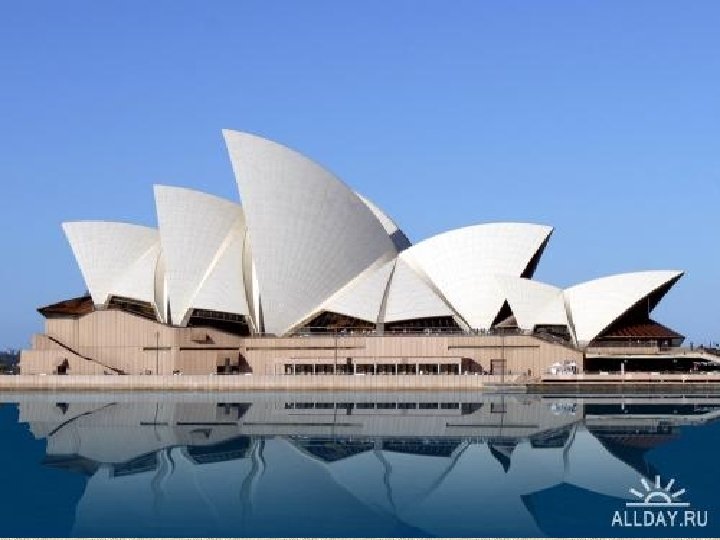

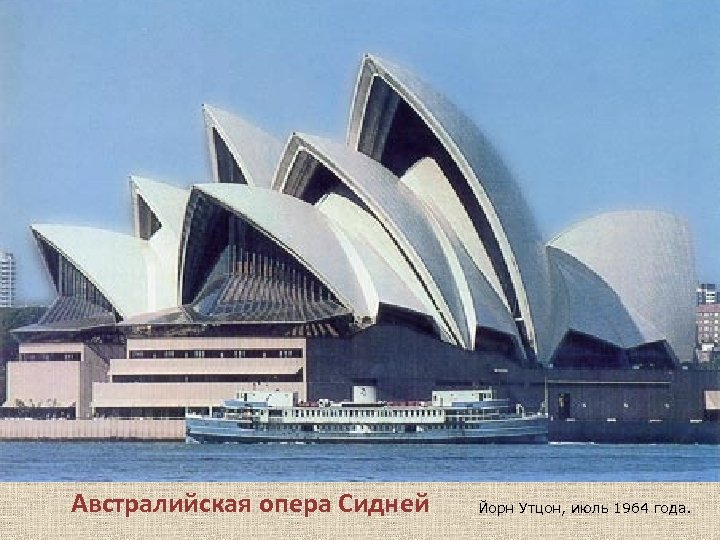

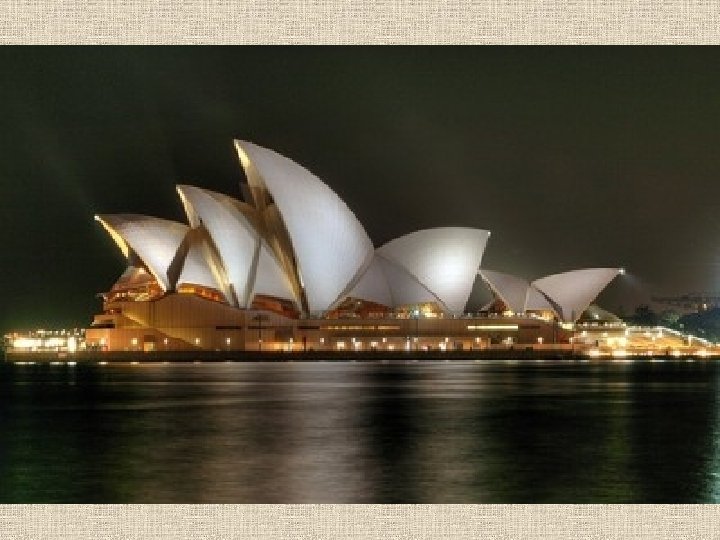

Австралийская опера Сидней Йорн Утцон, июль 1964 года.

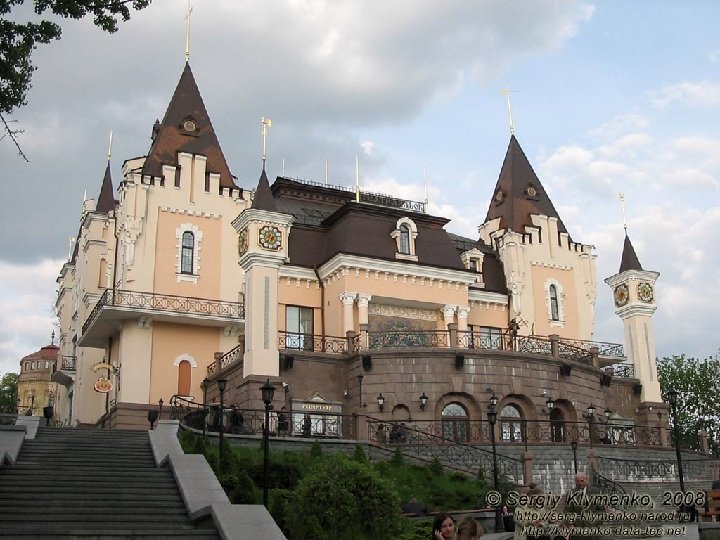

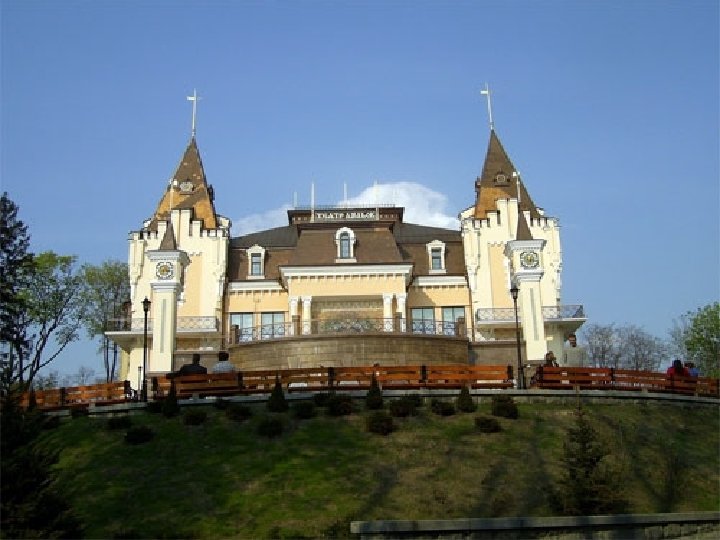

Театр кукол в Киеве

Театр кукол им. В. Афанасьева г. Харьков

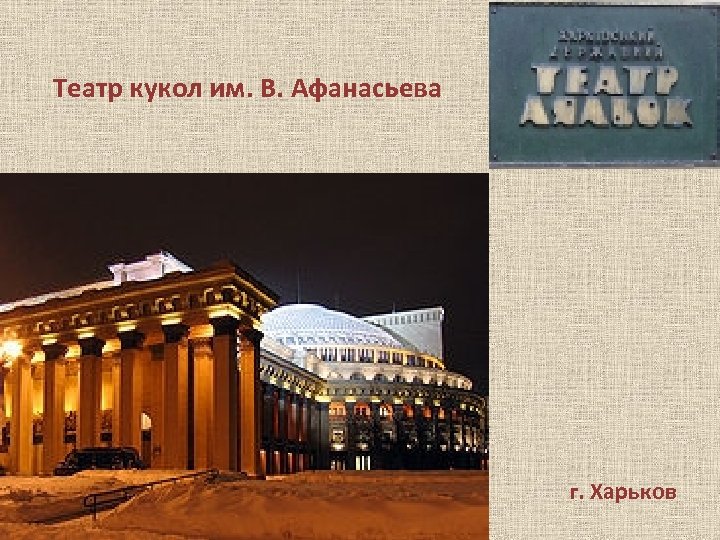

Театр кукол им. В. Афанасьева

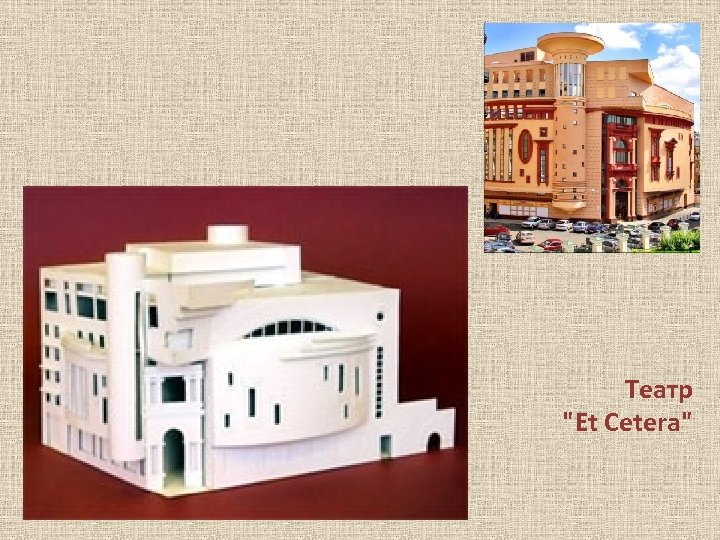

театр "Et Cetera"

Театр "Et Cetera"

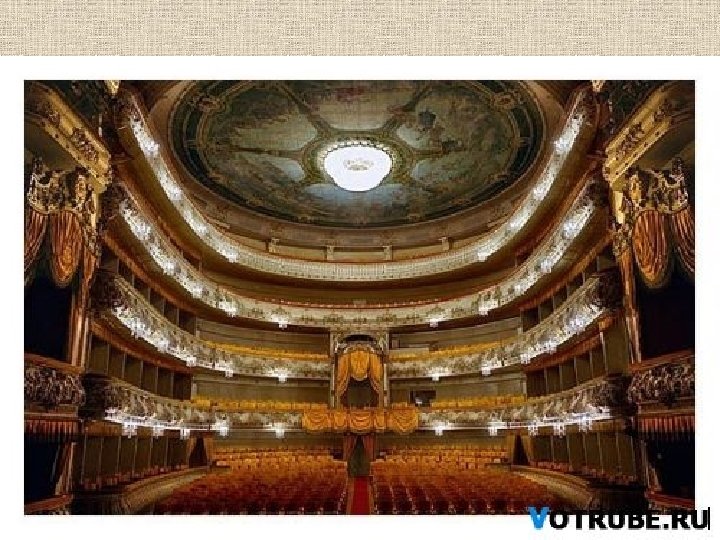

Мариинский театр Доменик Перро

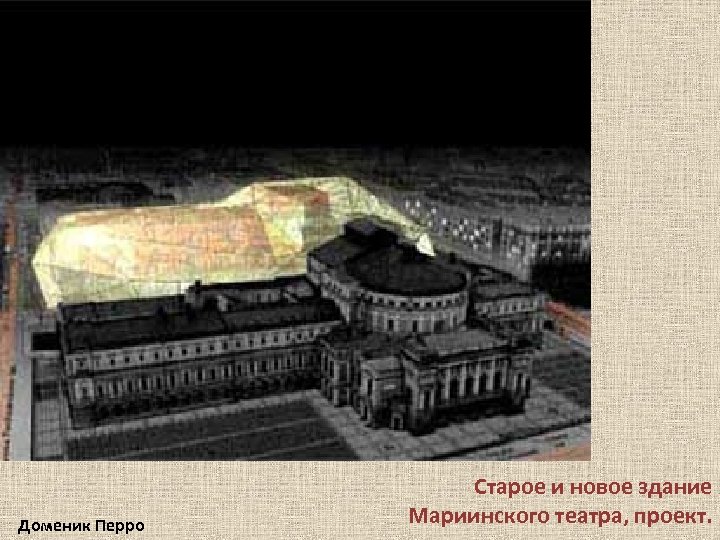

Доменик Перро Старое и новое здание Мариинского театра, проект.

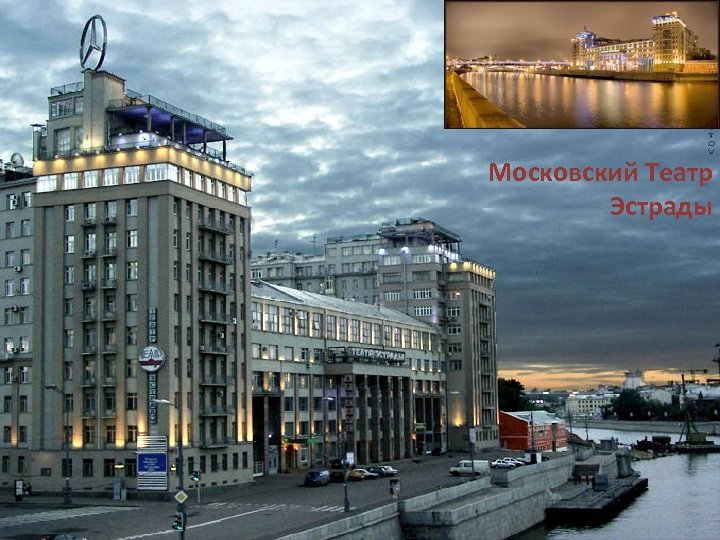

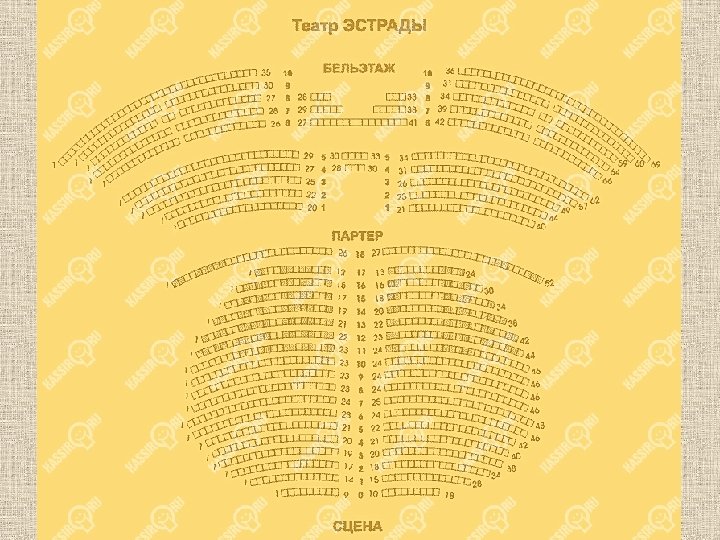

Московский Театр Эстрады

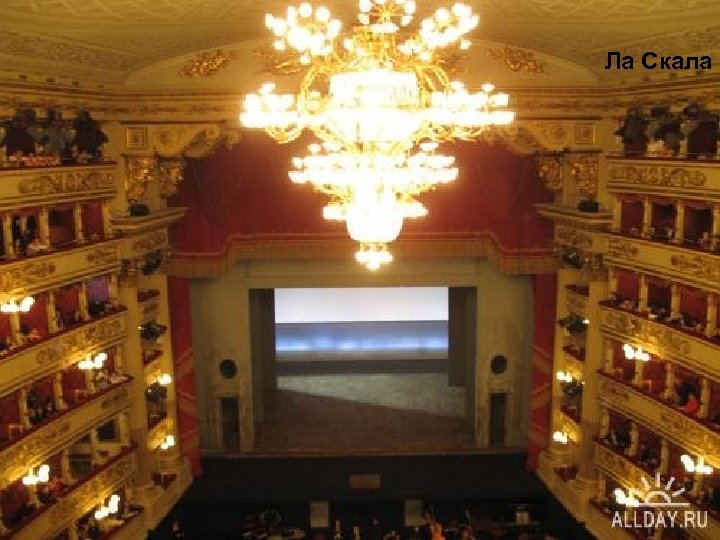

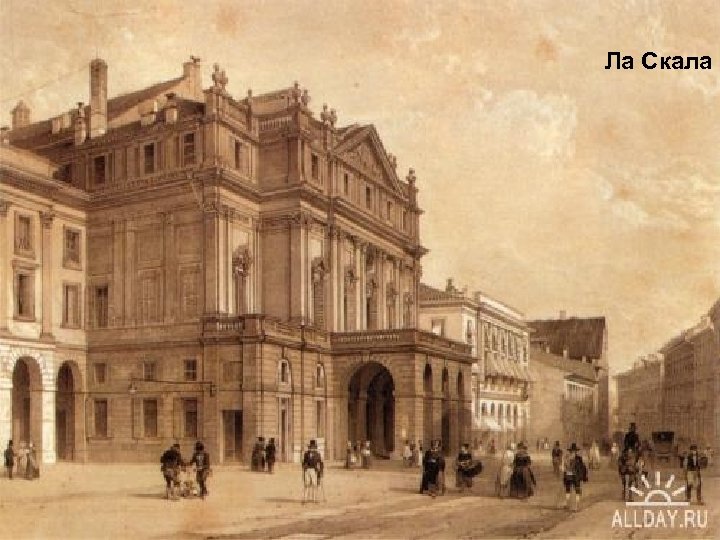

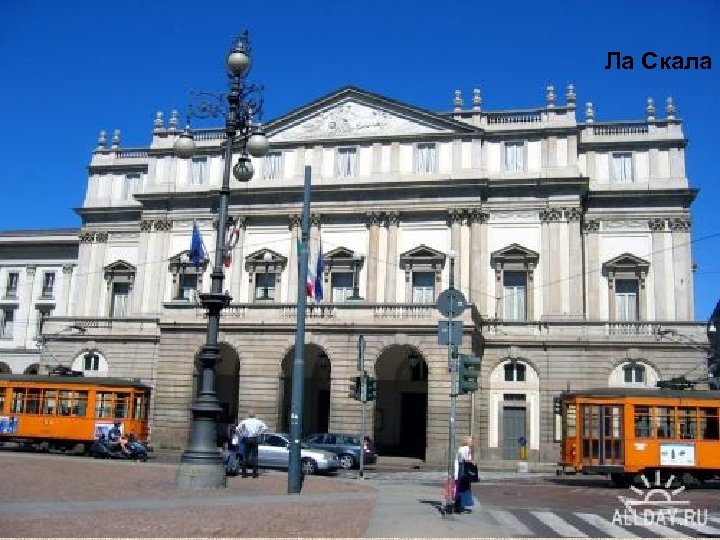

Ла Скала

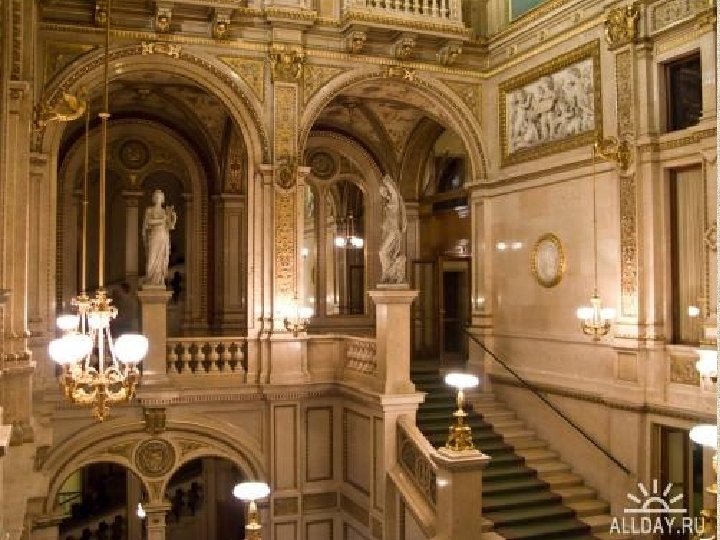

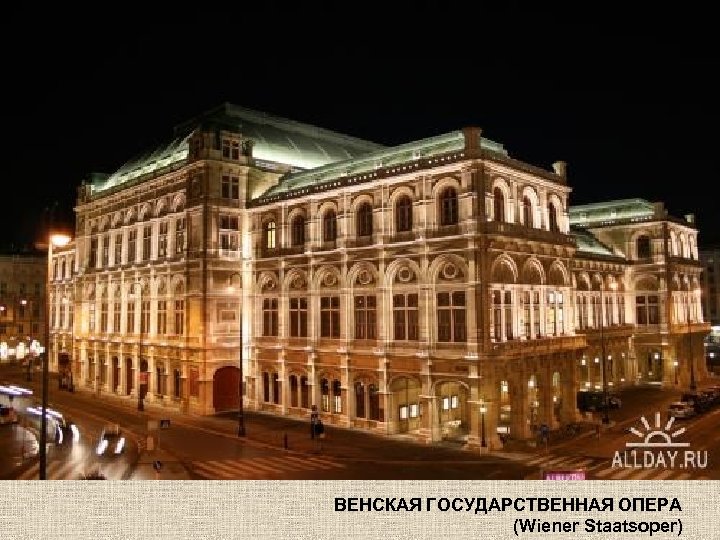

ВЕНСКАЯ ГОСУДАРСТВЕННАЯ ОПЕРА (Wiener Staatsoper)

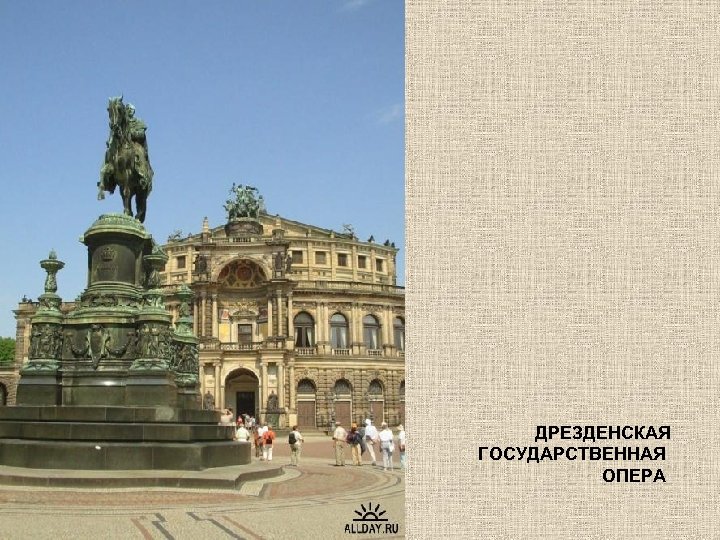

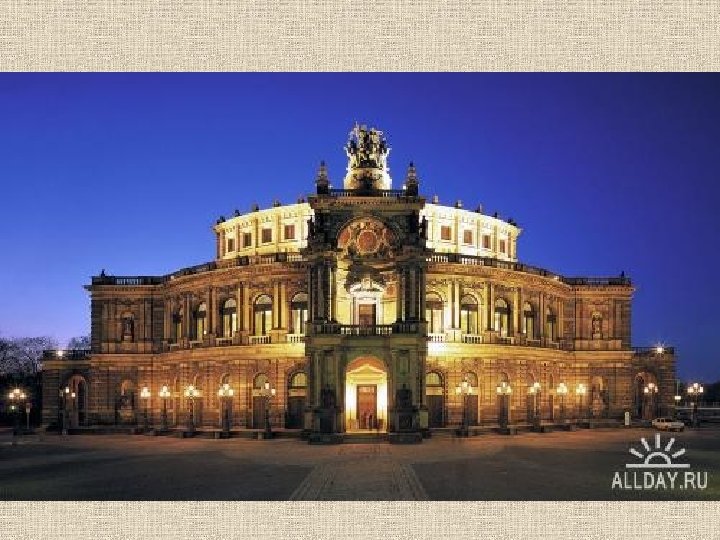

ДРЕЗДЕНСКАЯ ГОСУДАРСТВЕННАЯ ОПЕРА

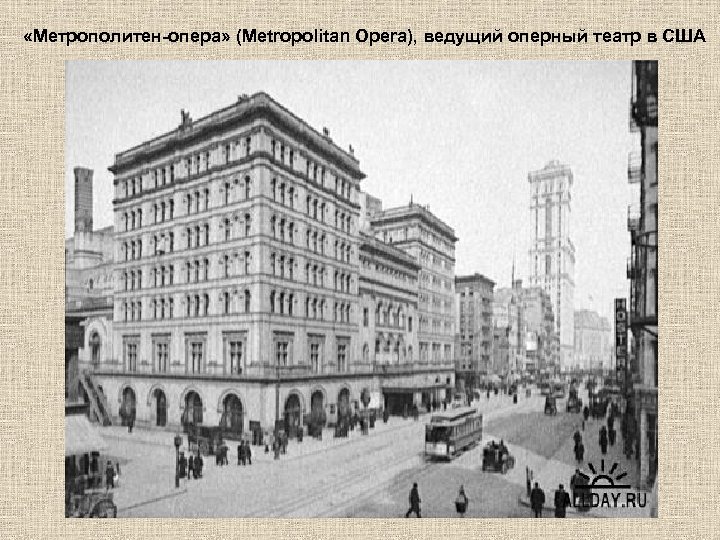

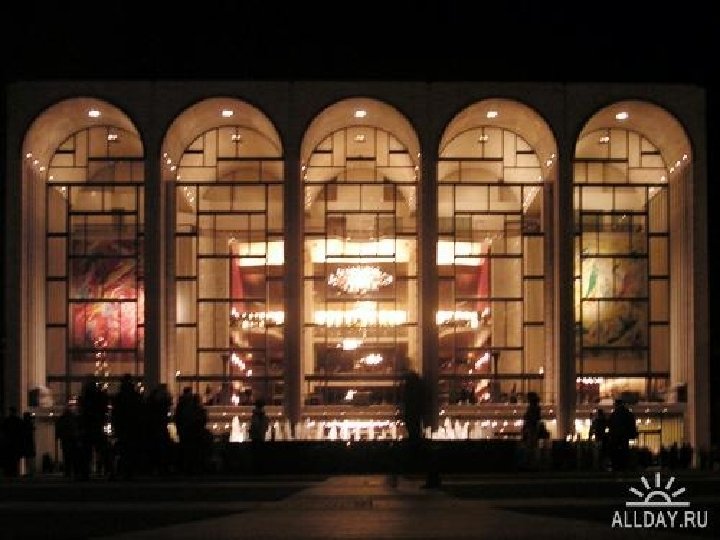

«Метрополитен-опера» (Metropolitan Opera), ведущий оперный театр в США

Женевский Большой театр (Grand Theatre de Geneve)

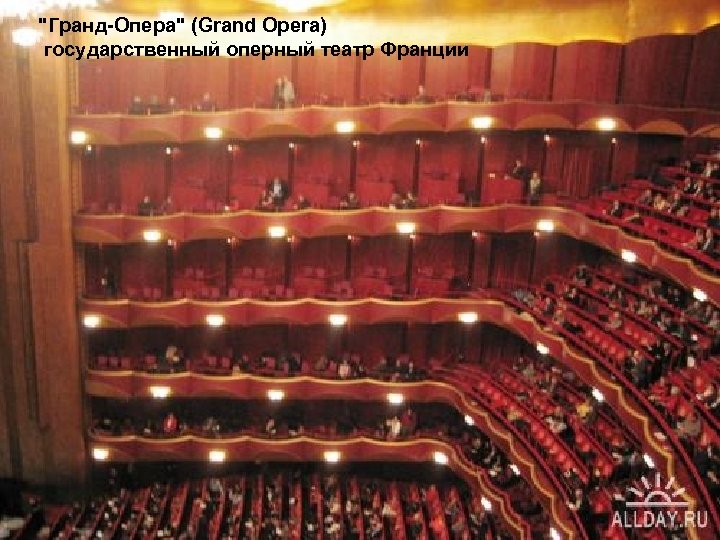

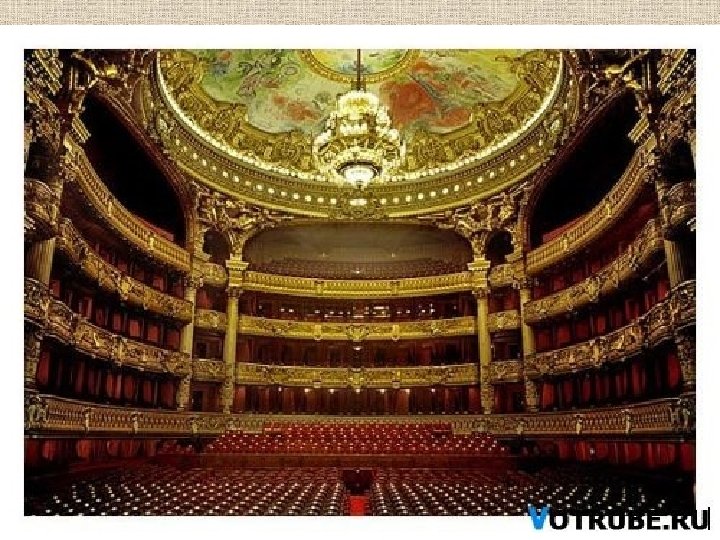

"Гранд-Опера" (Grand Opera) государственный оперный театр Франции

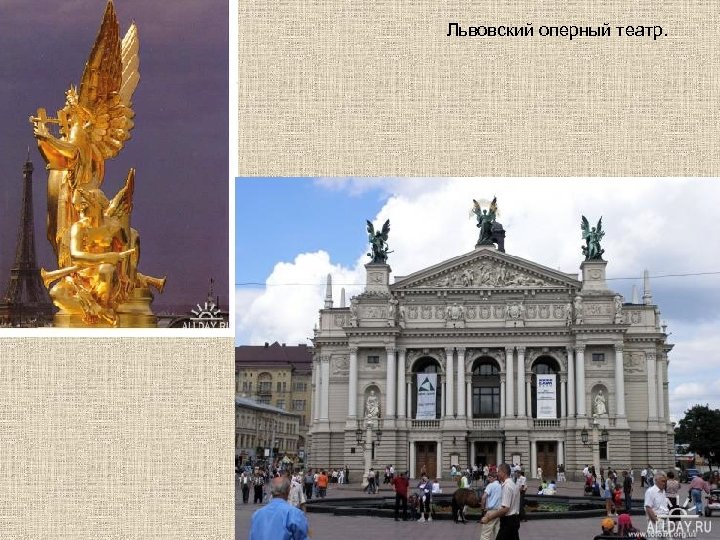

Львовский оперный театр.

АРЕНА ДИ ВЕРОНА (Arena di Verona) Арена ди Верона - римский амфитеатр,

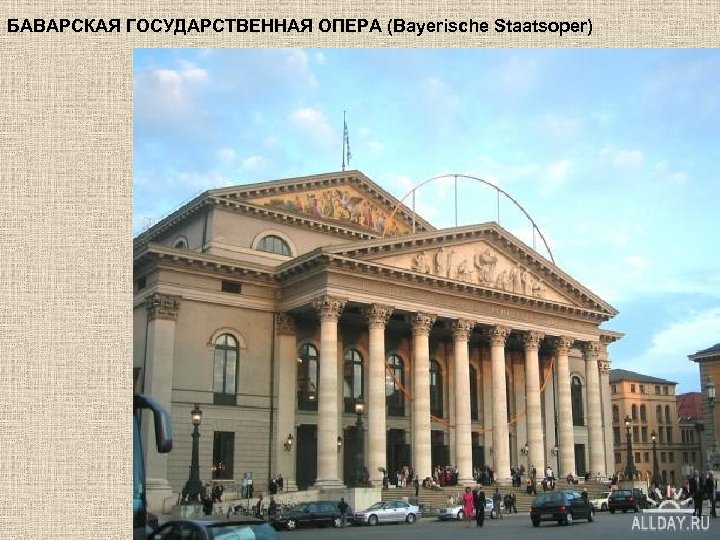

БАВАРСКАЯ ГОСУДАРСТВЕННАЯ ОПЕРА (Bayerische Staatsoper)

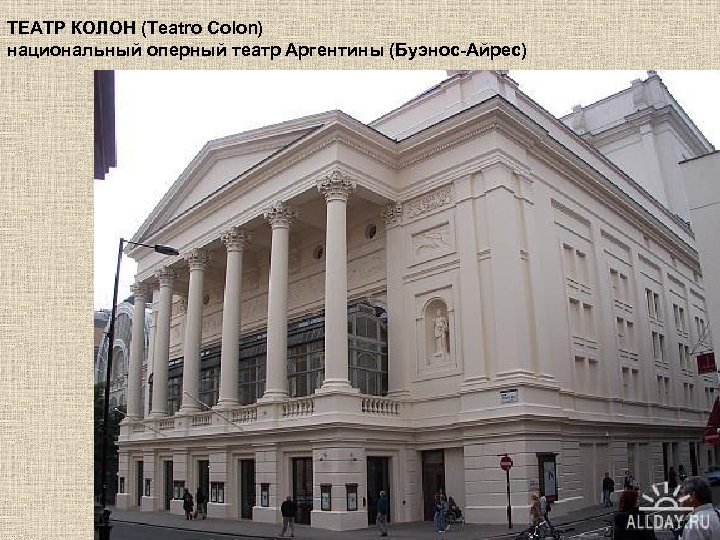

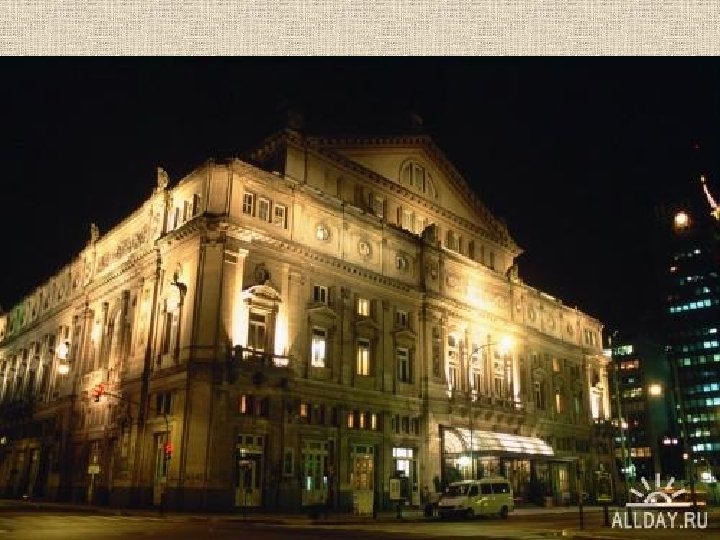

ТЕАТР КОЛОН (Teatro Colon) национальный оперный театр Аргентины (Буэнос-Айрес)

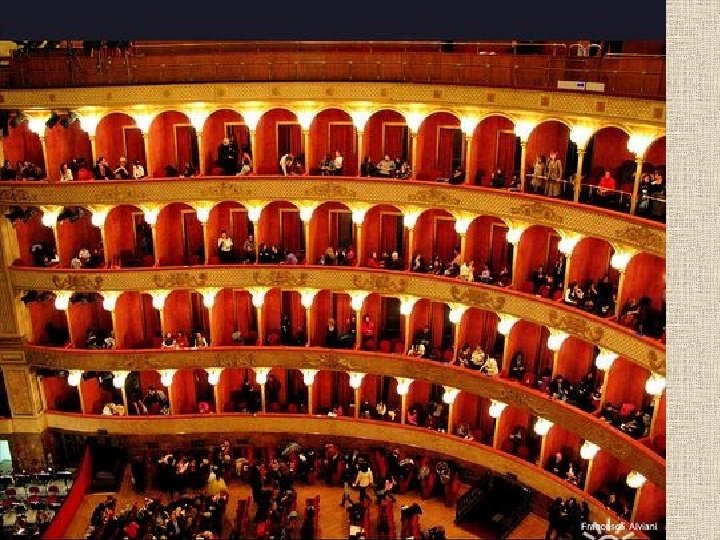

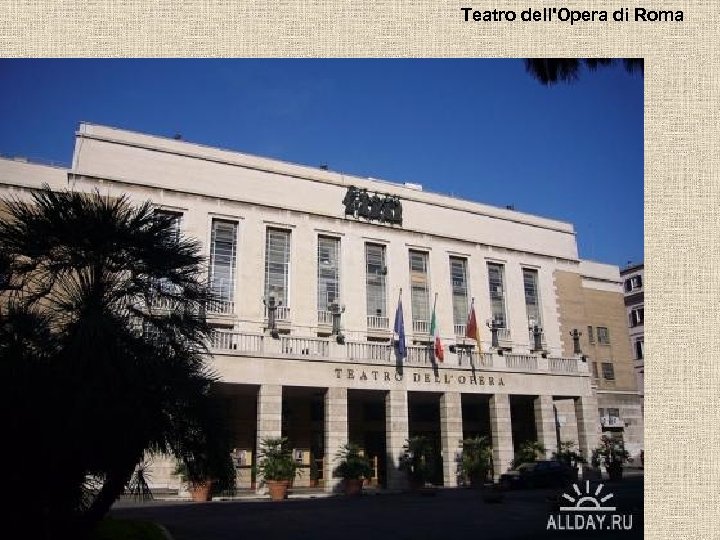

Teatro dell'Opera di Roma

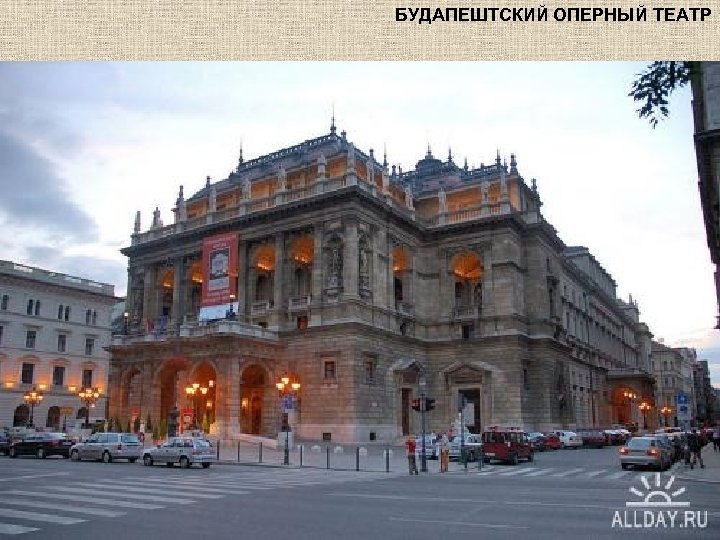

БУДАПЕШТСКИЙ ОПЕРНЫЙ ТЕАТР

Одесса

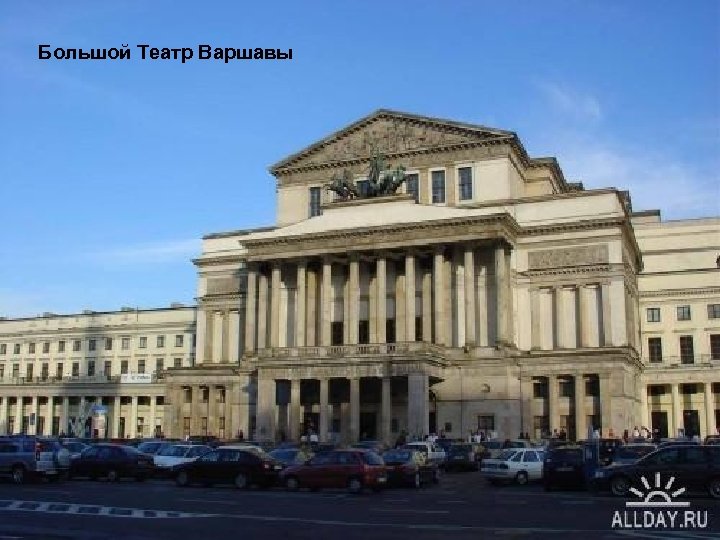

Большой Театр Варшавы

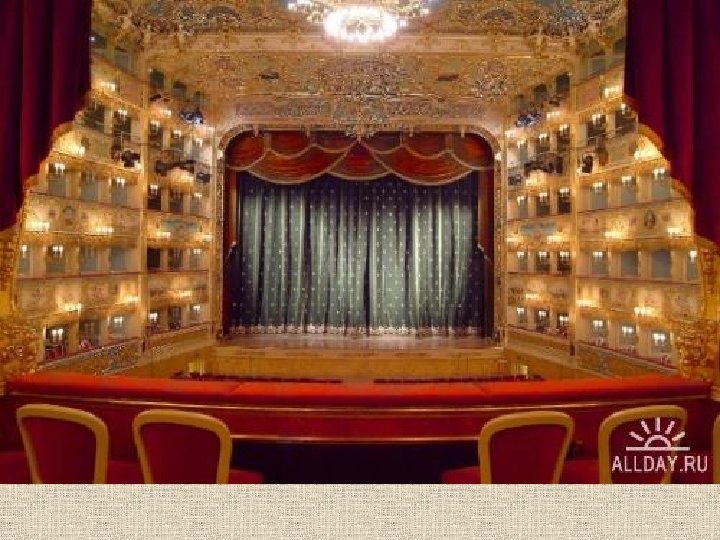

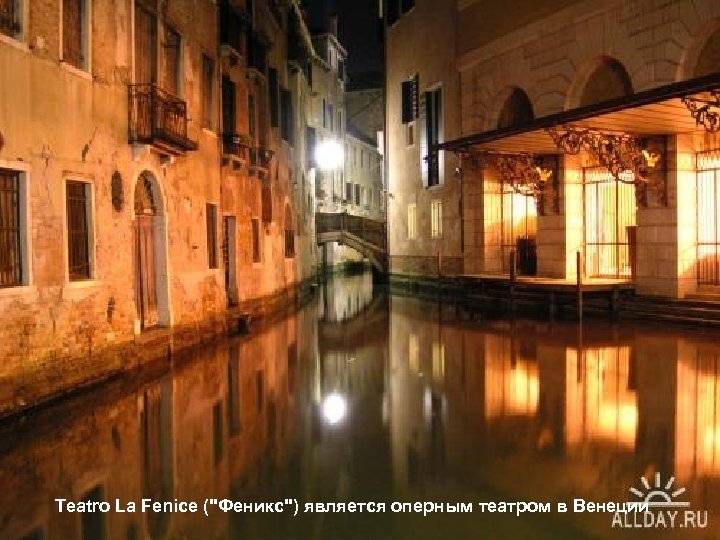

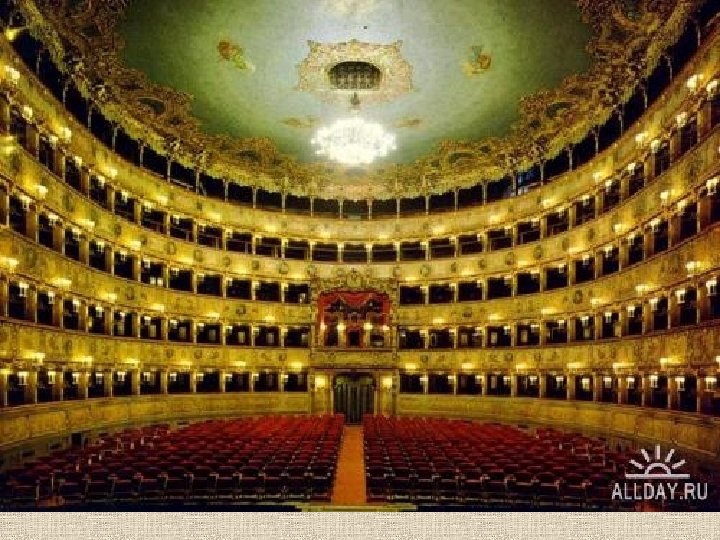

Teatro La Fenice ("Феникс") является оперным театром в Венеции

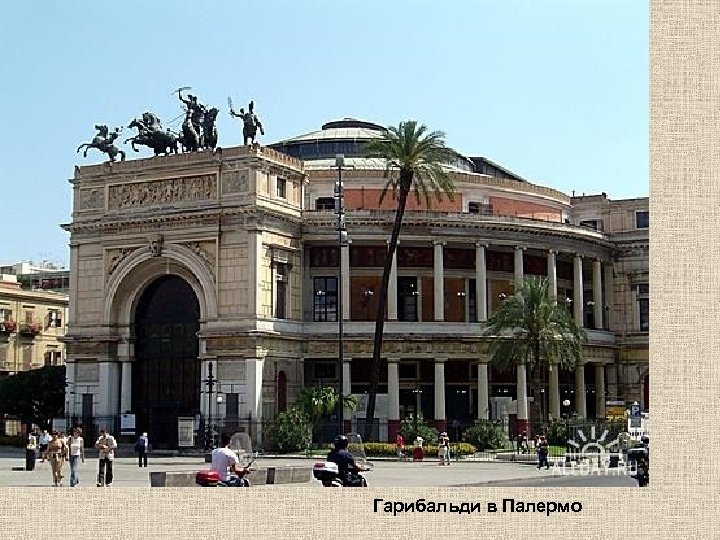

Гарибальди в Палермо

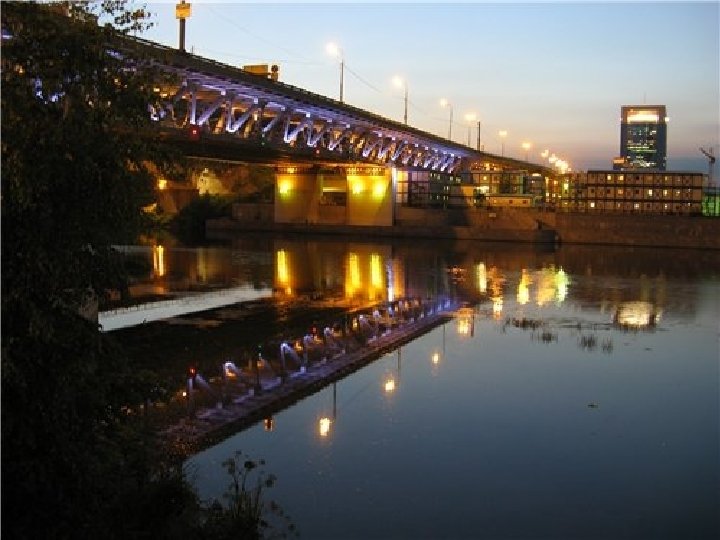

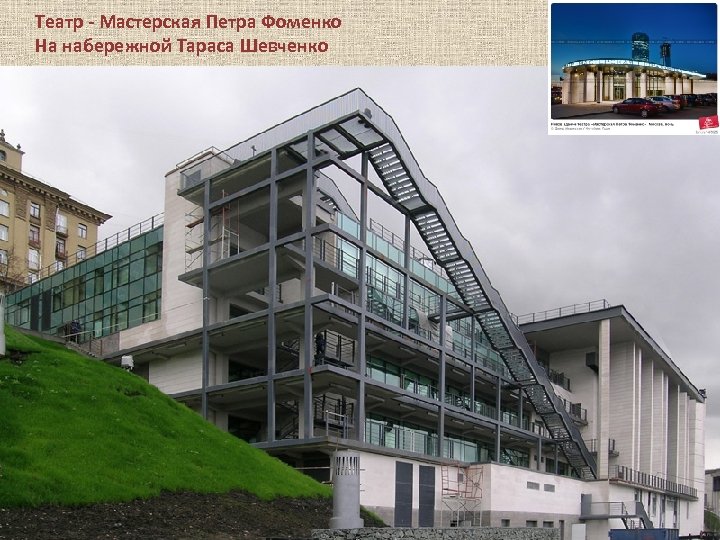

Театр - Мастерская Петра Фоменко На набережной Тараса Шевченко

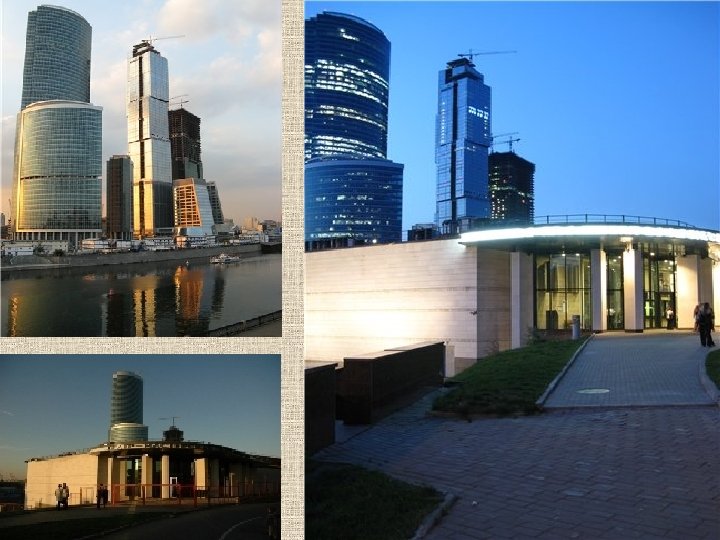

"Подводный театр «Прозрачный мир» в Москве

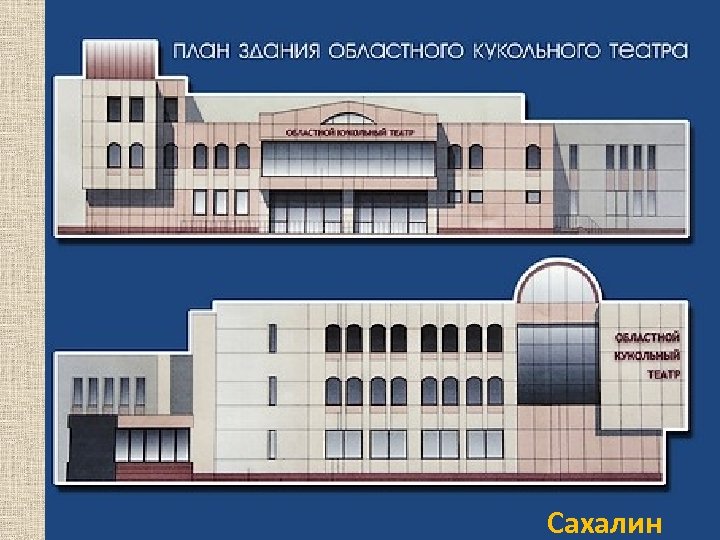

Сахалин

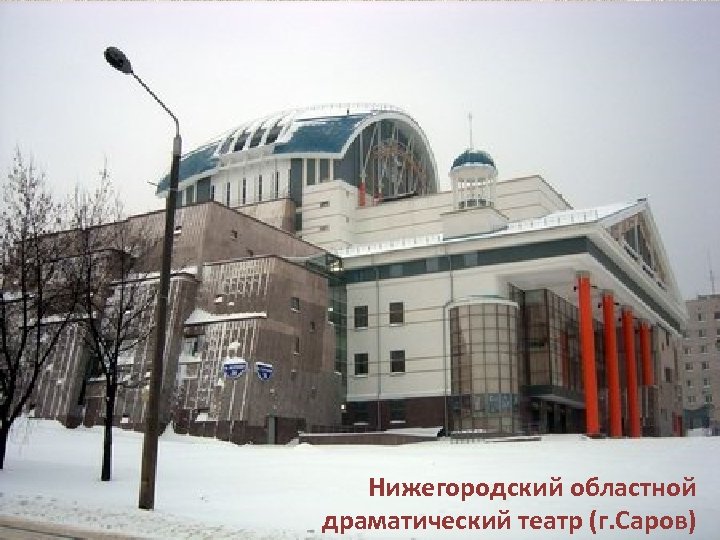

Нижегородский областной драматический театр (г. Саров)

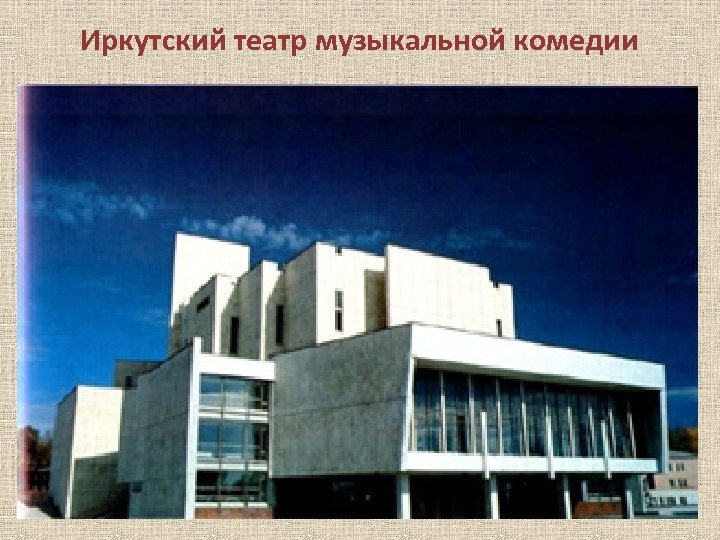

Иркутский театр музыкальной комедии

Омский театр кукол

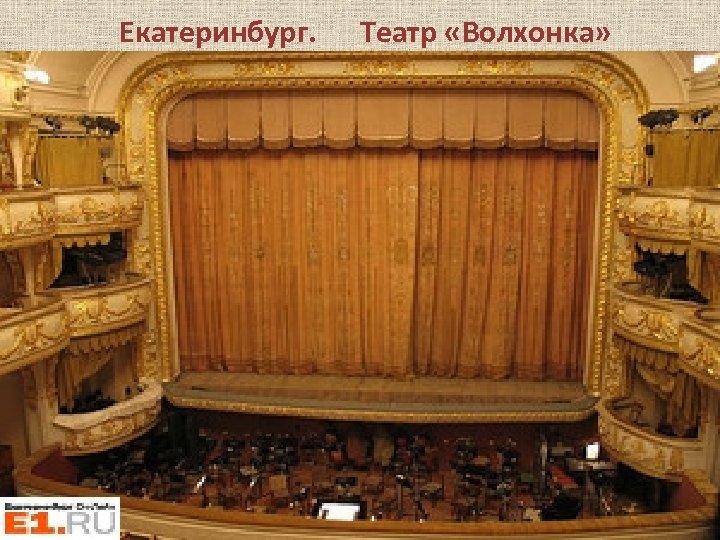

Екатеринбург. Театр «Волхонка»

Театр музыкальной комедии

Большой театр

План зрительного зала большой сцены

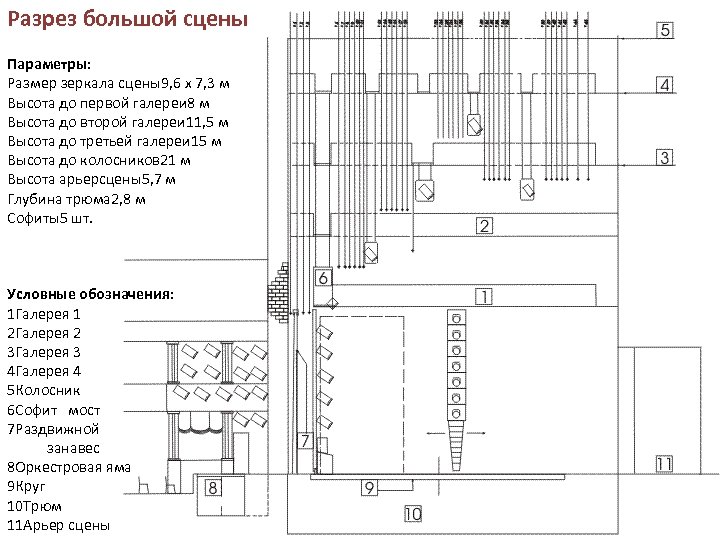

Разрез большой сцены Параметры: Размер зеркала сцены9, 6 х 7, 3 м Высота до первой галереи 8 м Высота до второй галереи 11, 5 м Высота до третьей галереи 15 м Высота до колосников 21 м Высота арьерсцены5, 7 м Глубина трюма 2, 8 м Софиты5 шт. Условные обозначения: 1 Галерея 1 2 Галерея 2 3 Галерея 3 4 Галерея 4 5 Колосник 6 Софит мост 7 Раздвижной занавес 8 Оркестровая яма 9 Круг 10 Трюм 11 Арьер сцены

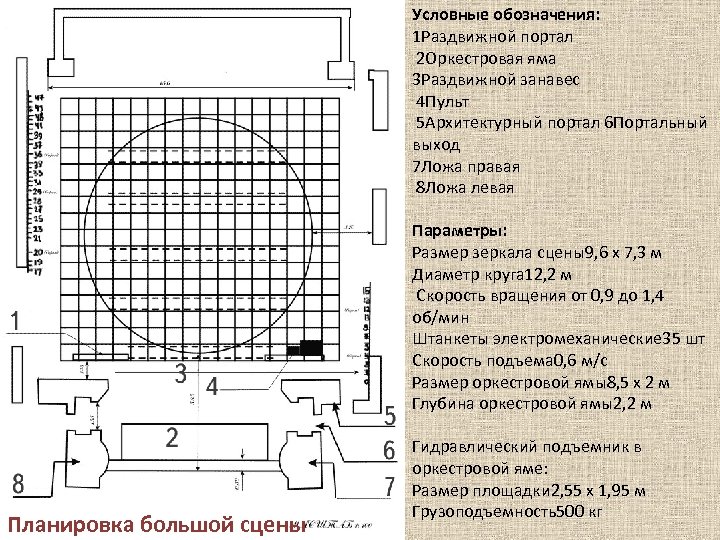

Условные обозначения: 1 Раздвижной портал 2 Оркестровая яма 3 Раздвижной занавес 4 Пульт 5 Архитектурный портал 6 Портальный выход 7 Ложа правая 8 Ложа левая Параметры: Размер зеркала сцены9, 6 х 7, 3 м Диаметр круга 12, 2 м Скорость вращения от 0, 9 до 1, 4 об/мин Штанкеты электромеханические 35 шт Скорость подъема 0, 6 м/с Размер оркестровой ямы8, 5 х 2 м Глубина оркестровой ямы2, 2 м Планировка большой сцены Гидравлический подъемник в оркестровой яме: Размер площадки 2, 55 х 1, 95 м Грузоподъемность500 кг

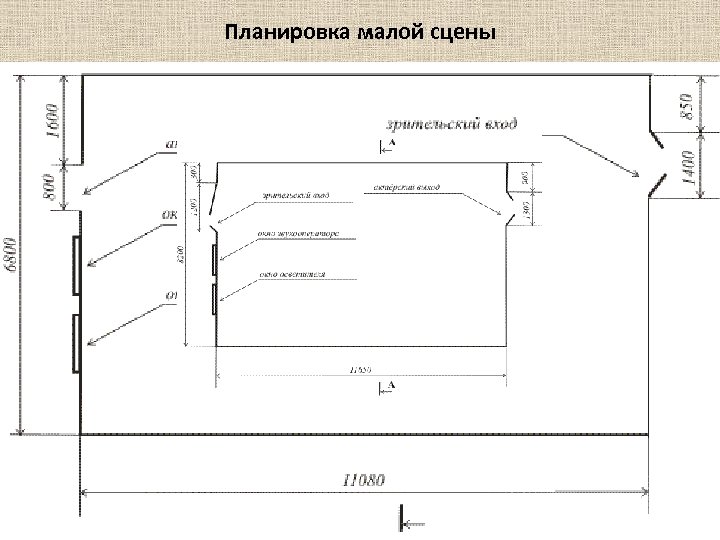

Планировка малой сцены

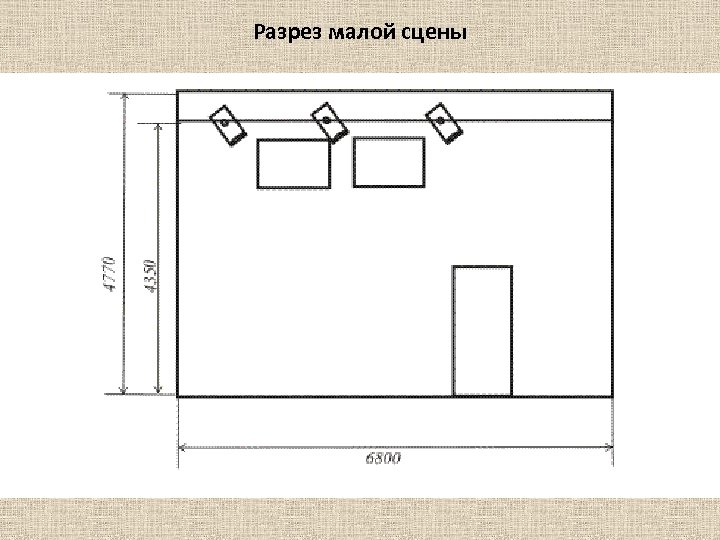

Разрез малой сцены

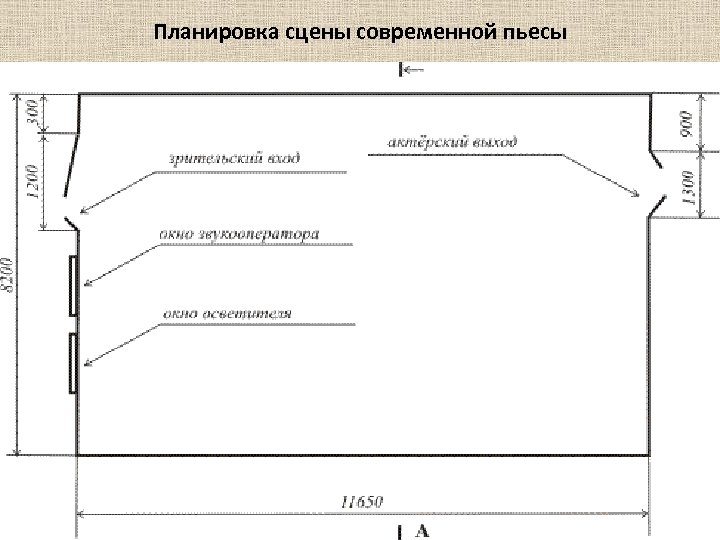

Планировка сцены современной пьесы

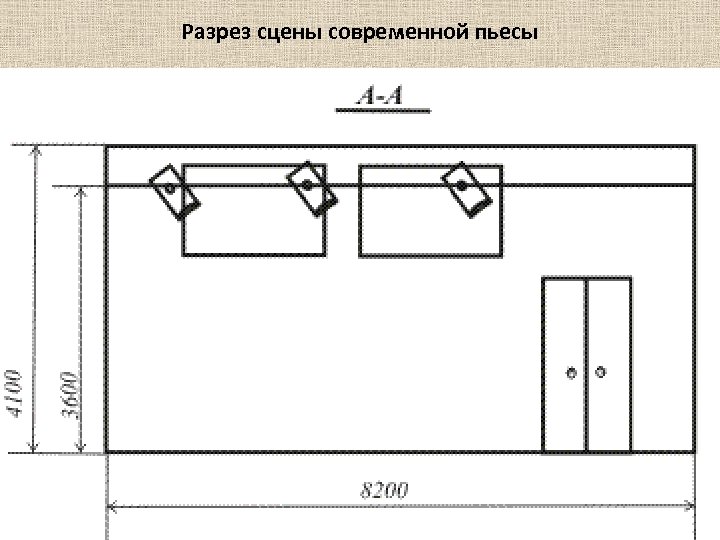

Разрез сцены современной пьесы

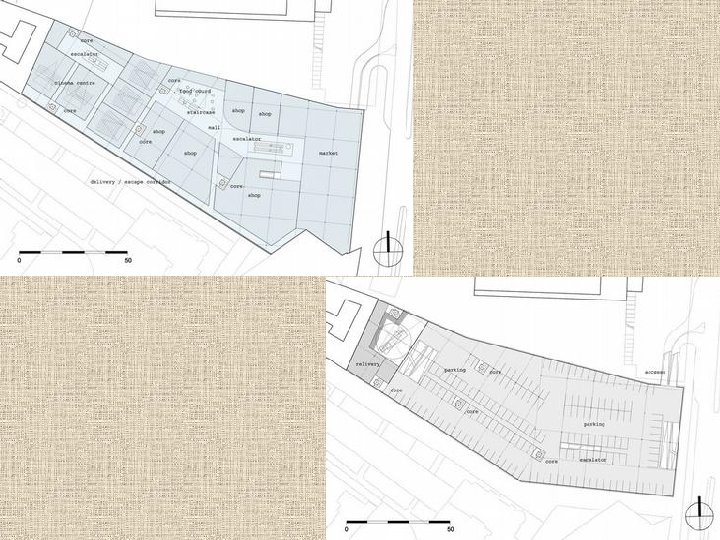

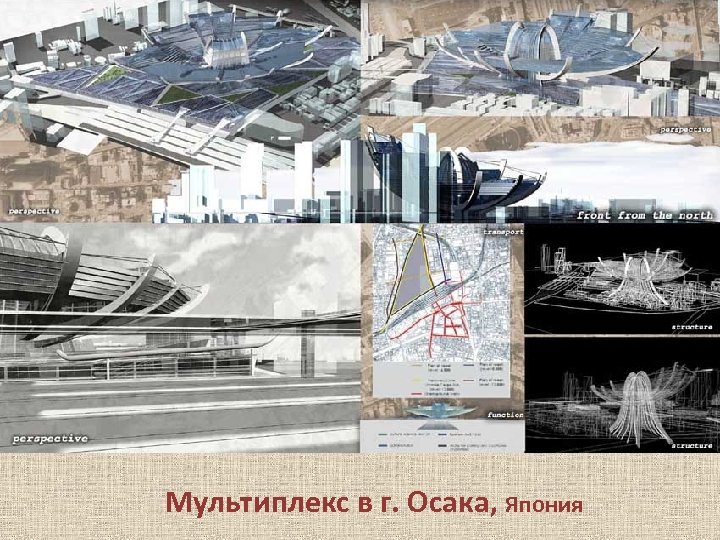

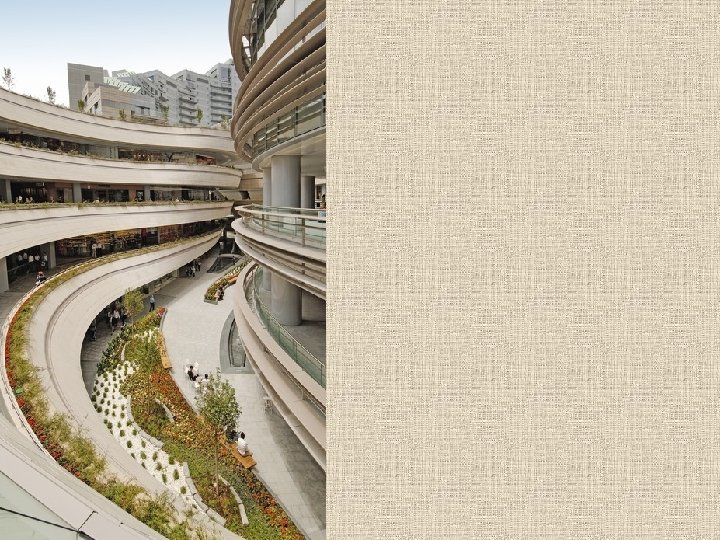

Мультиплекс в г. Осака, Япония

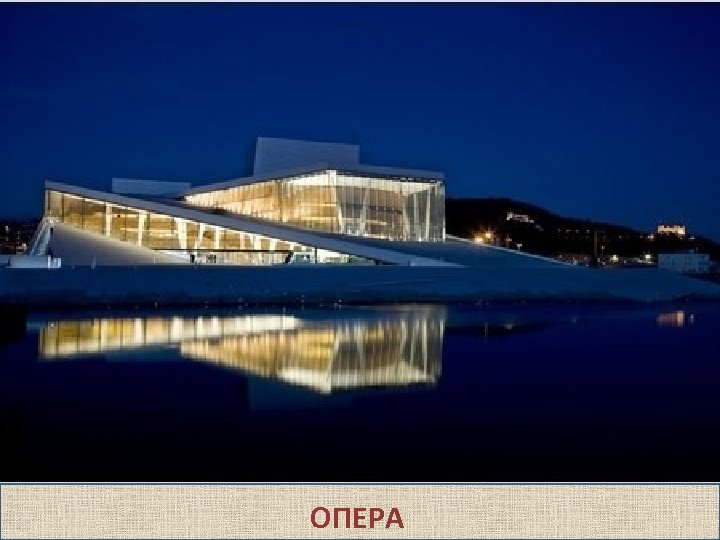

ОПЕРА

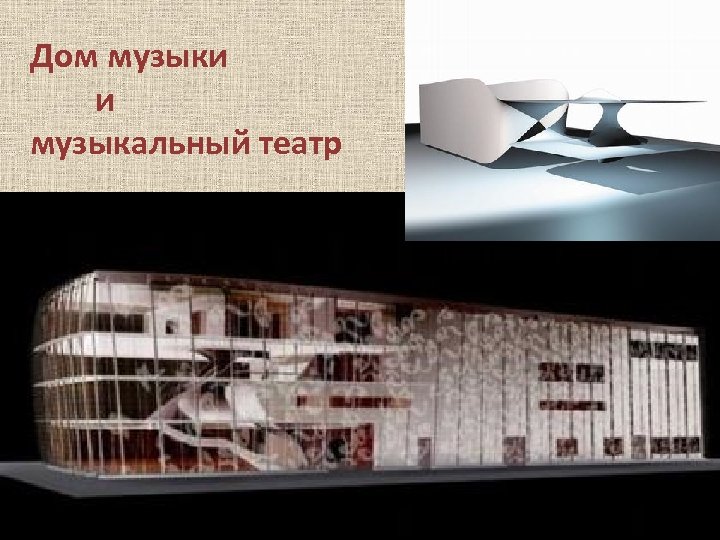

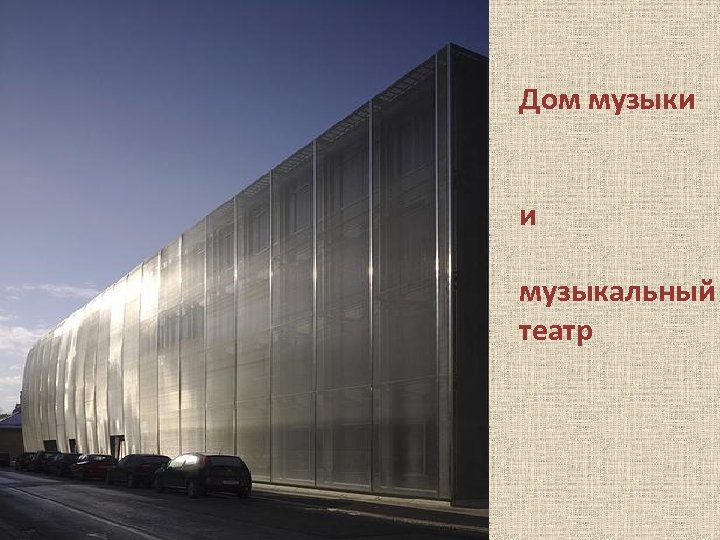

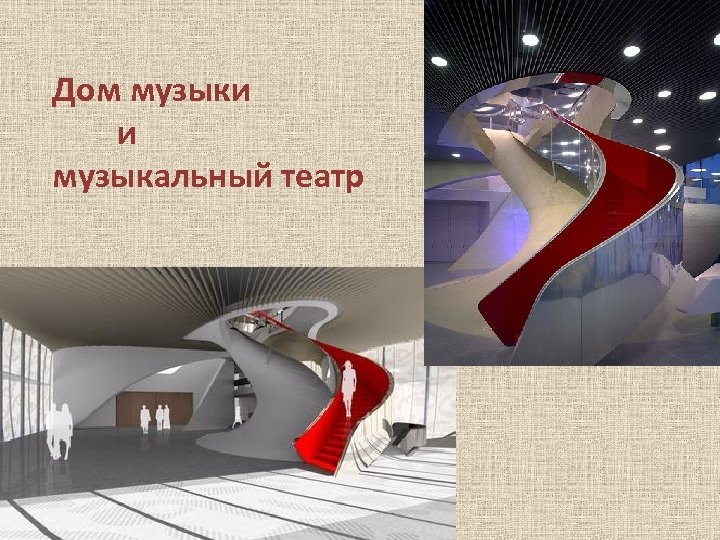

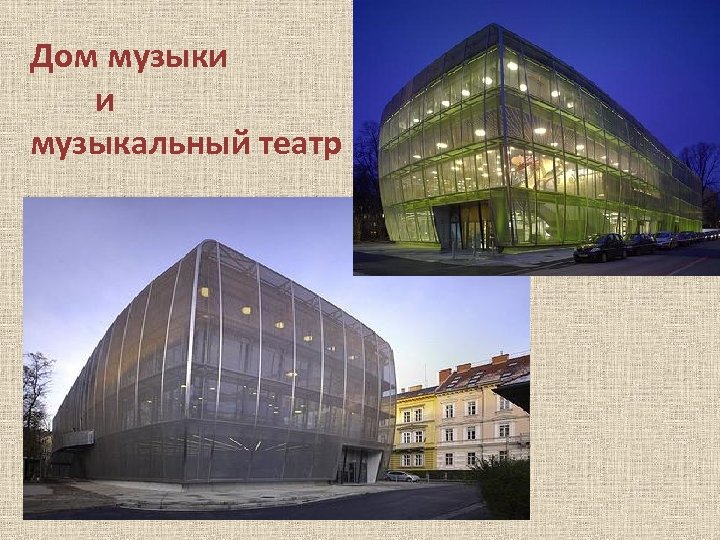

Дом музыки и музыкальный театр

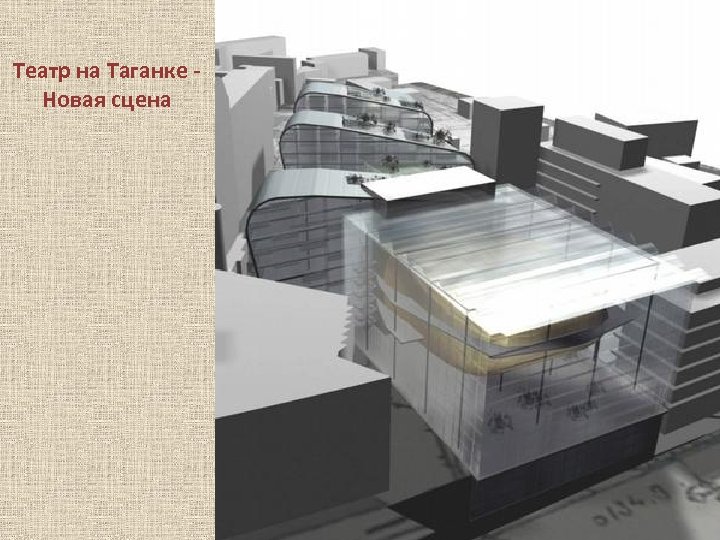

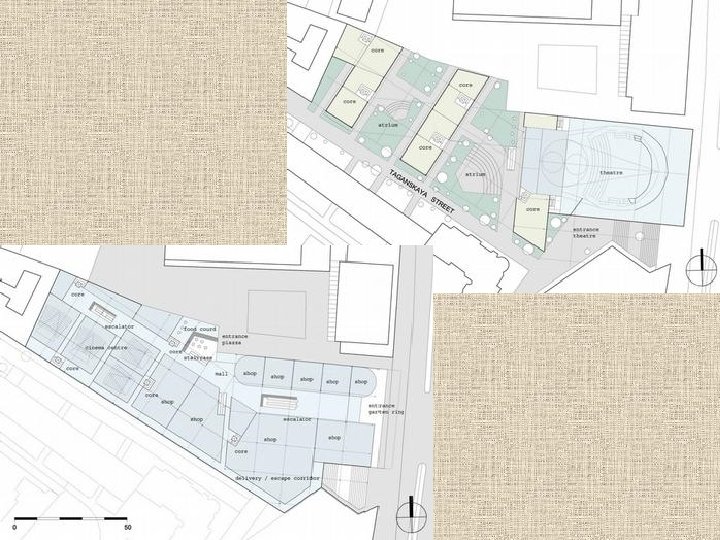

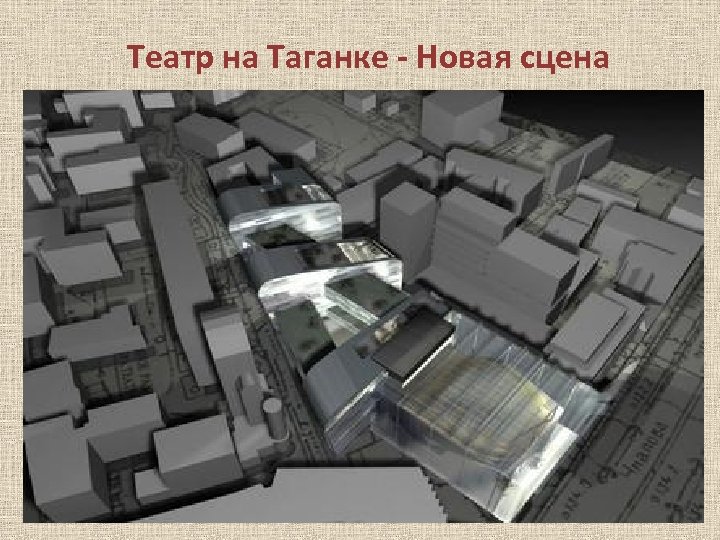

Театр на Таганке - Новая сцена

Театр на Таганке Новая сцена

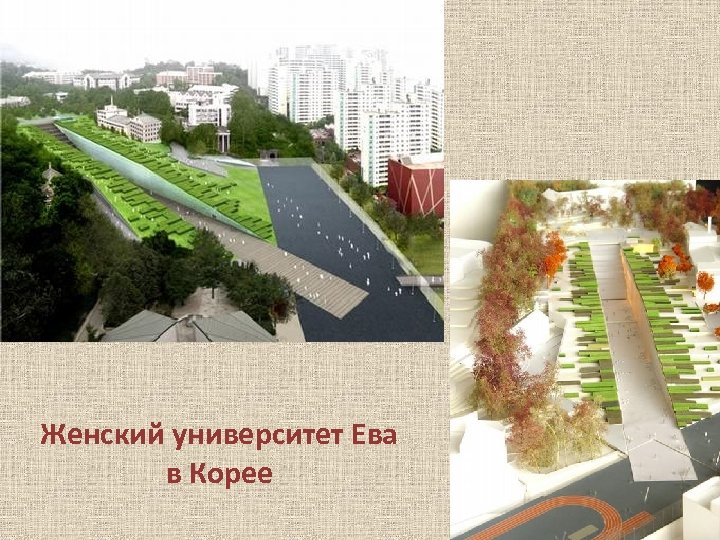

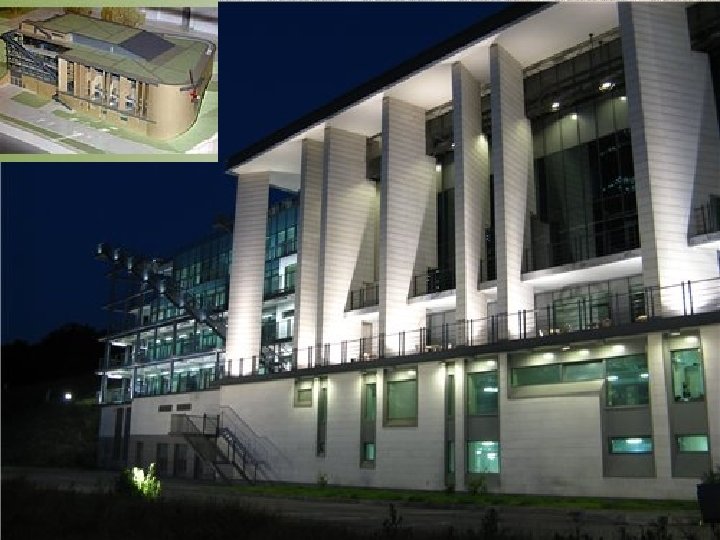

Женский университет Ева в Корее

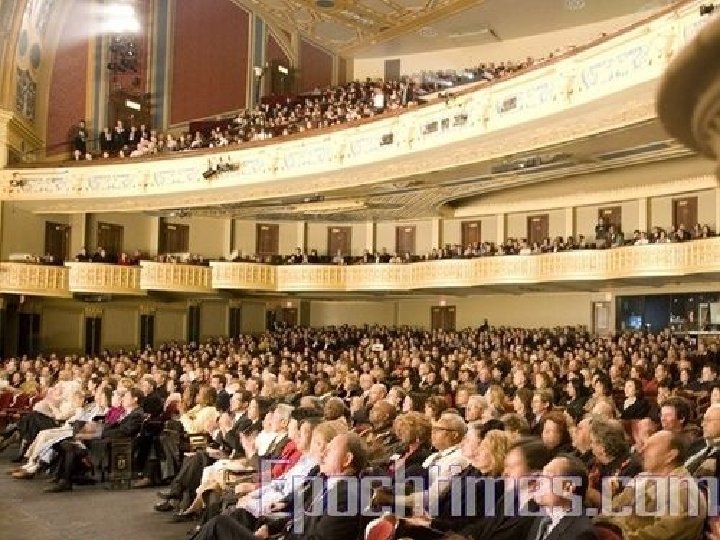

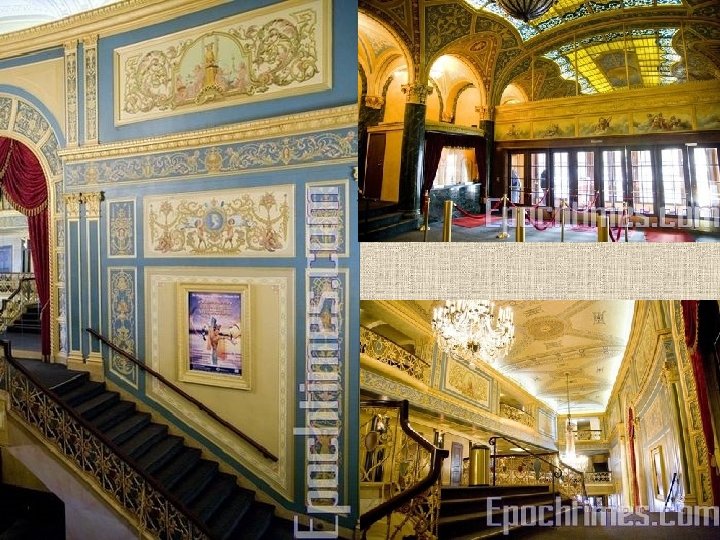

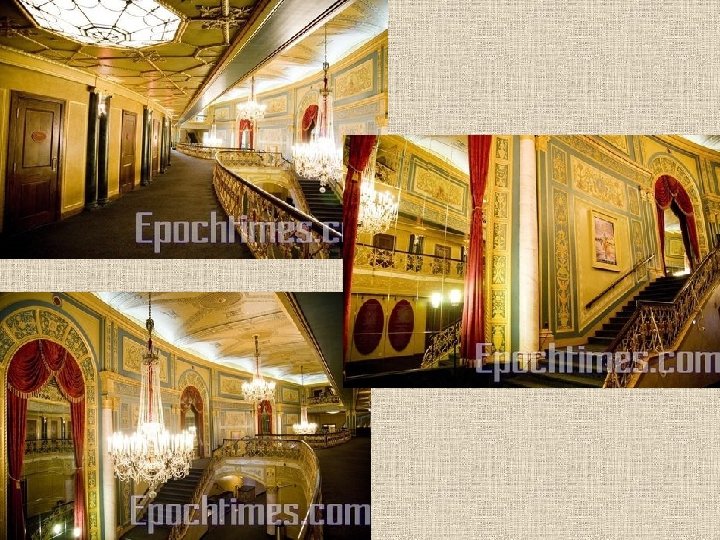

Детройтского оперного театра (Detroit Opera House),

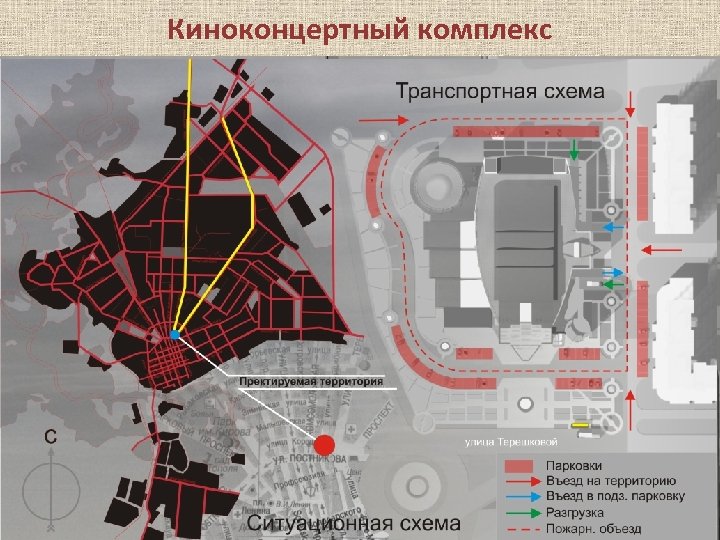

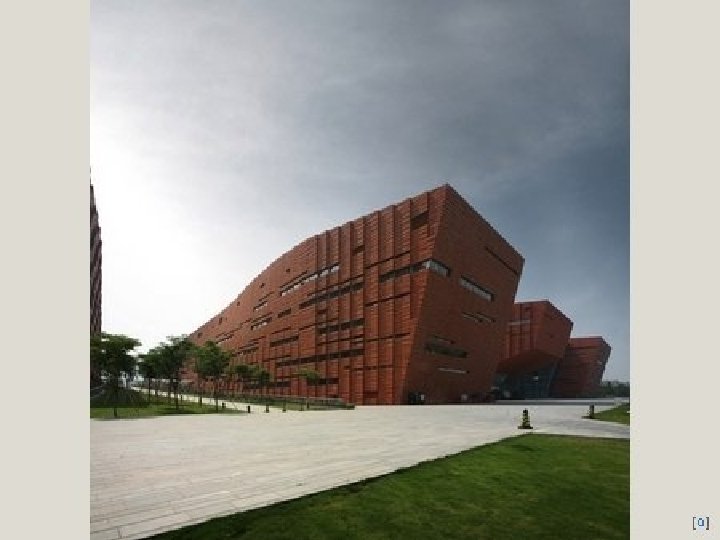

Киноконцертный комплекс

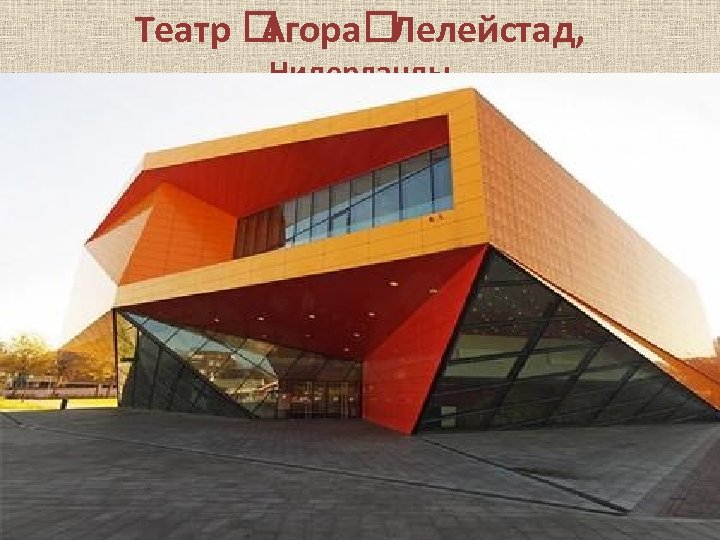

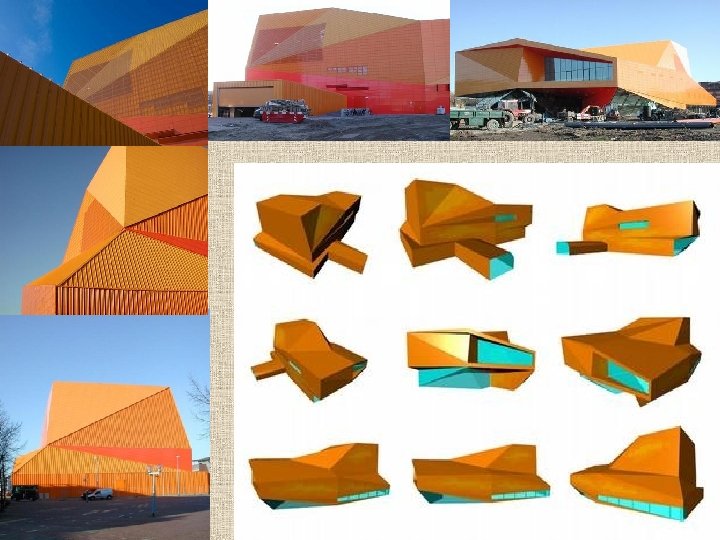

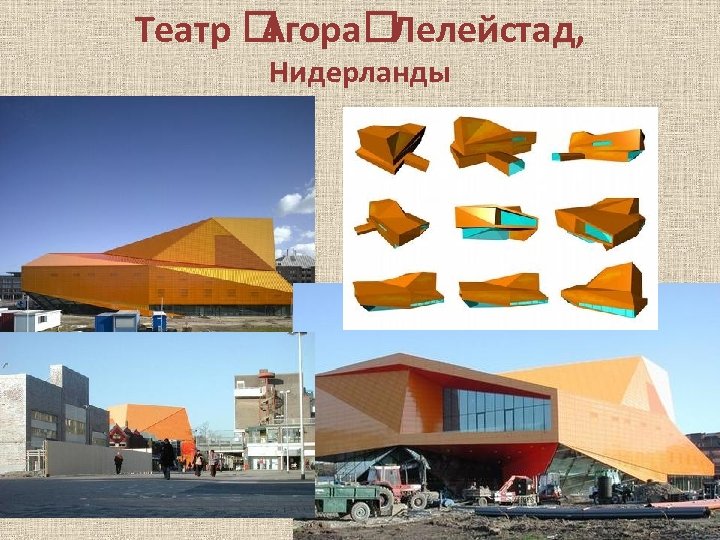

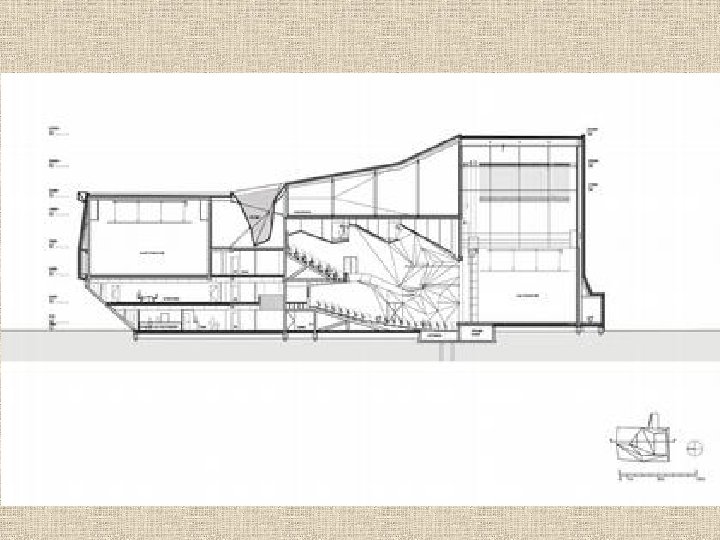

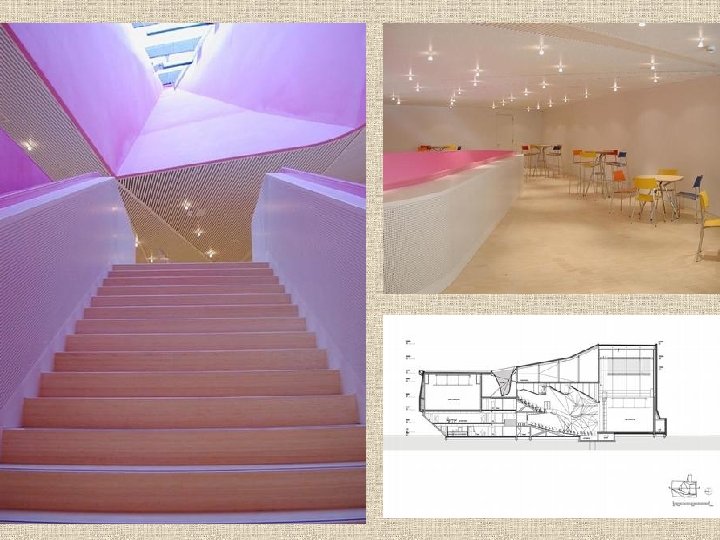

Театр Агора Лелейстад, Нидерланды

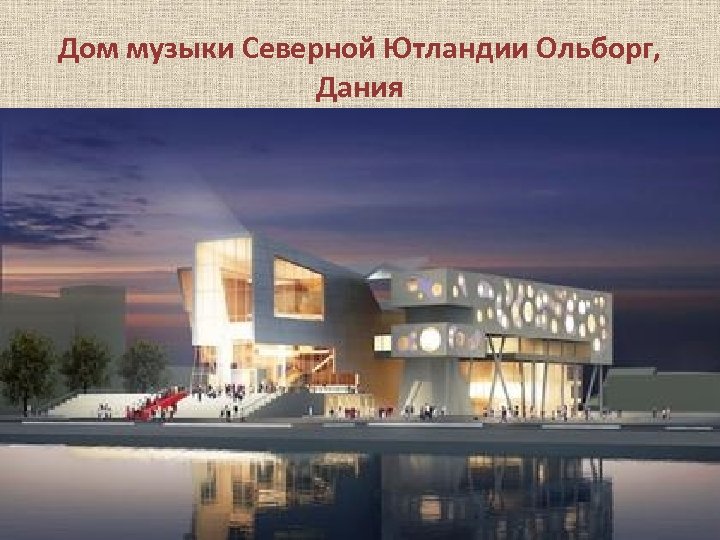

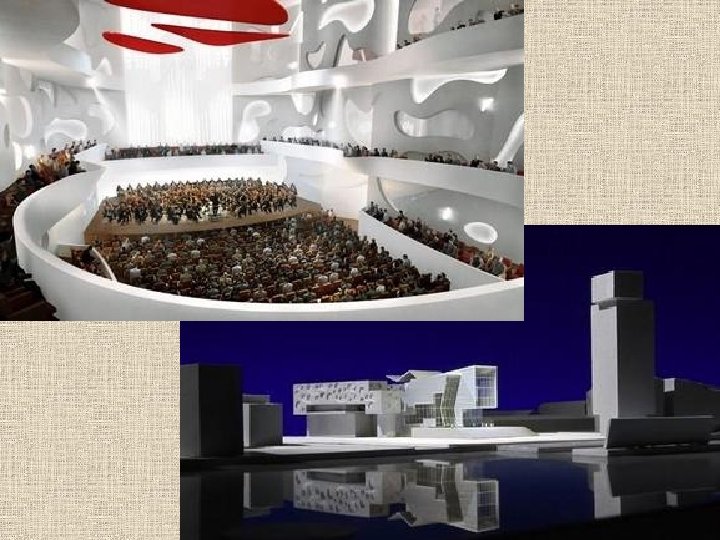

Дом музыки Северной Ютландии Ольборг, Дания

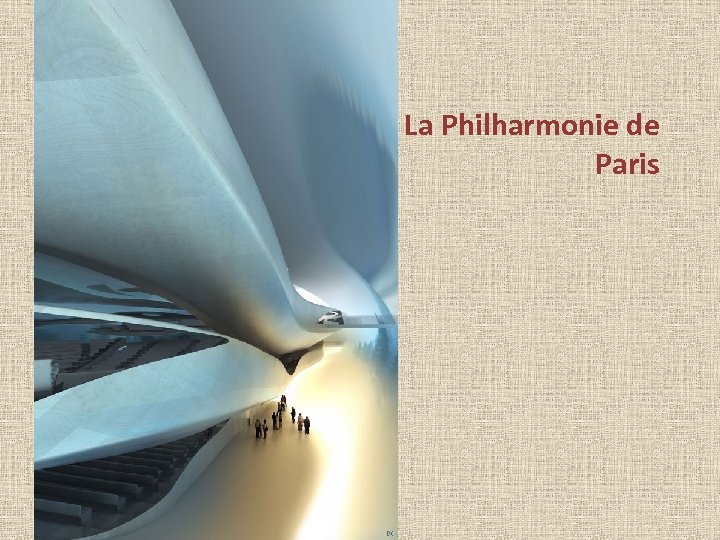

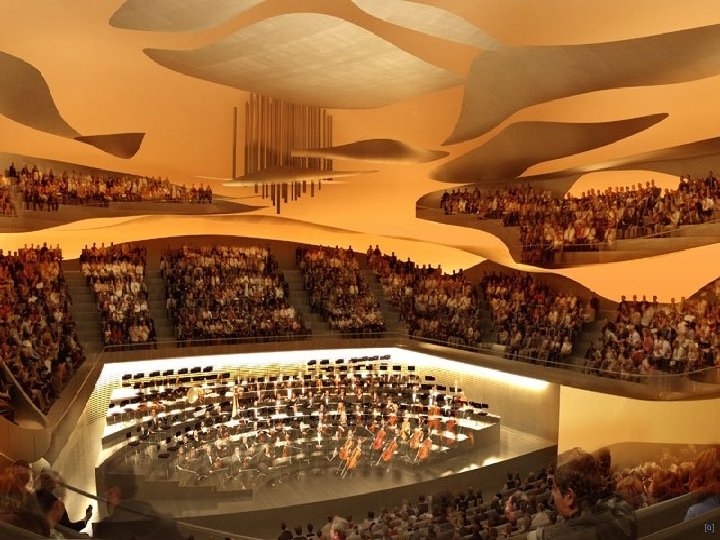

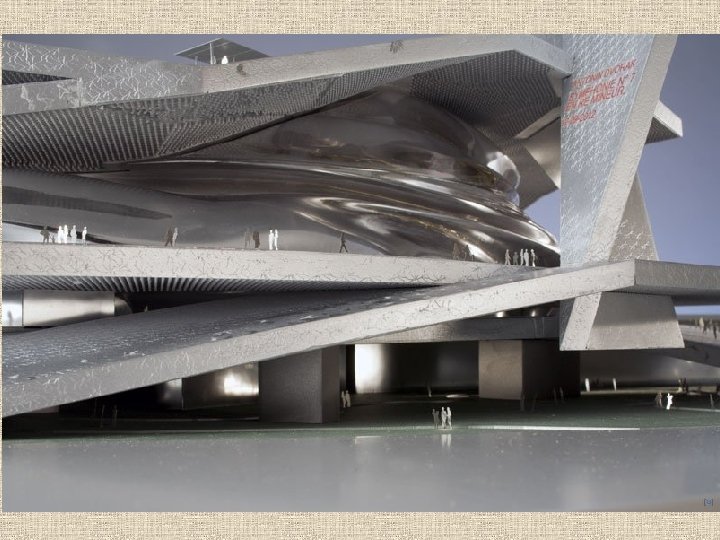

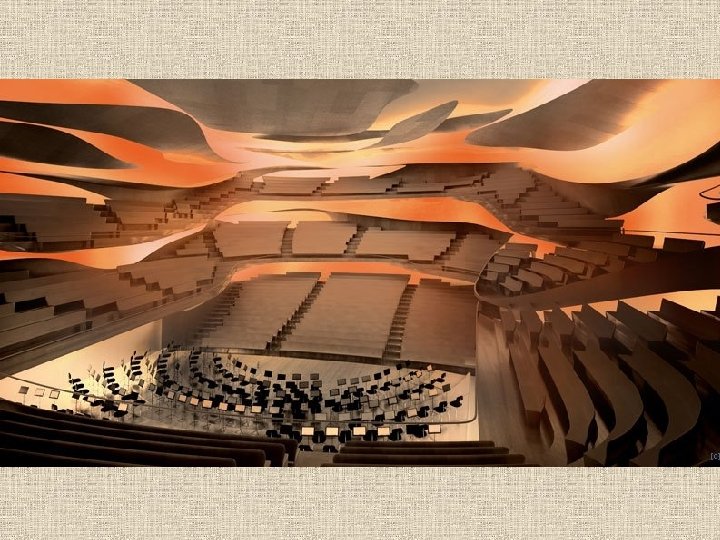

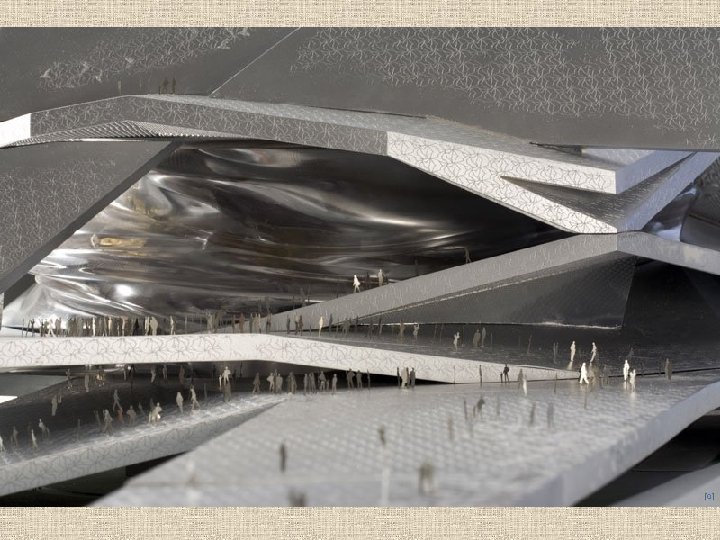

La Philharmonie de Paris

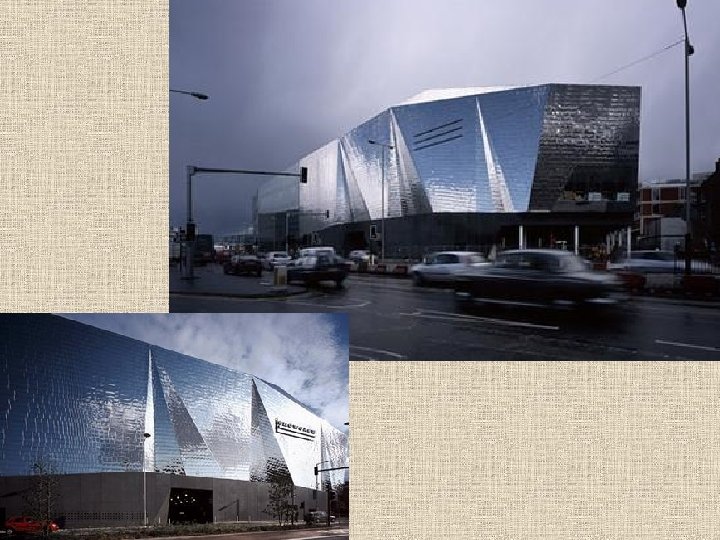

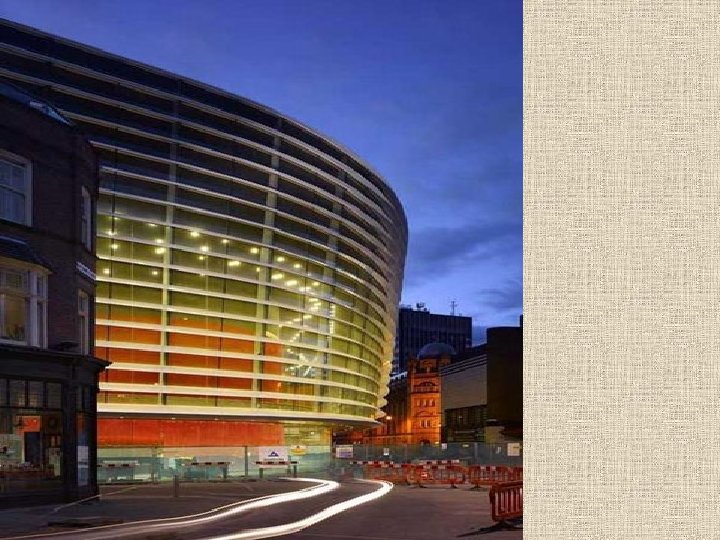

Кинотеатр Cineplex Лестер Великобритания

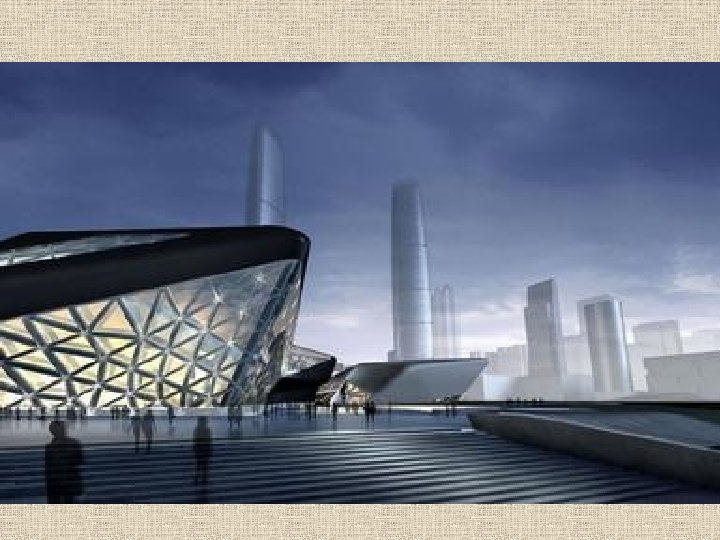

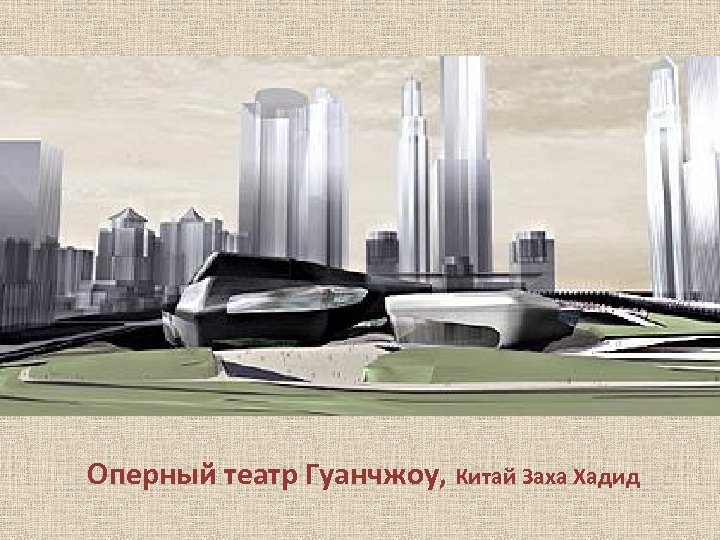

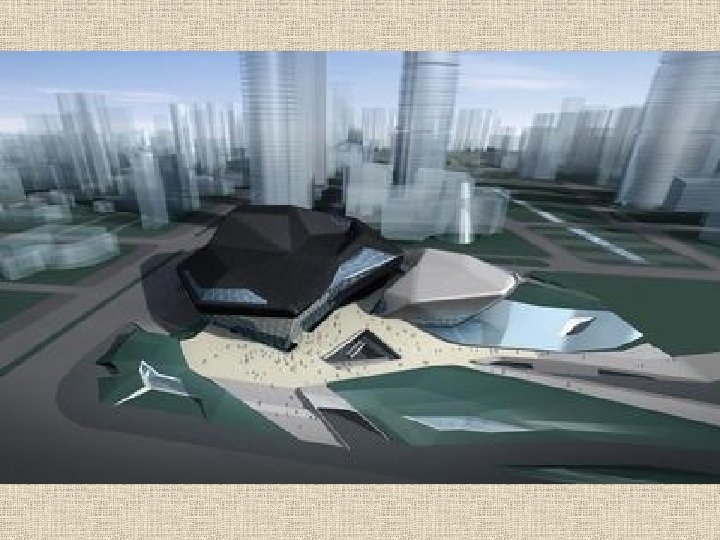

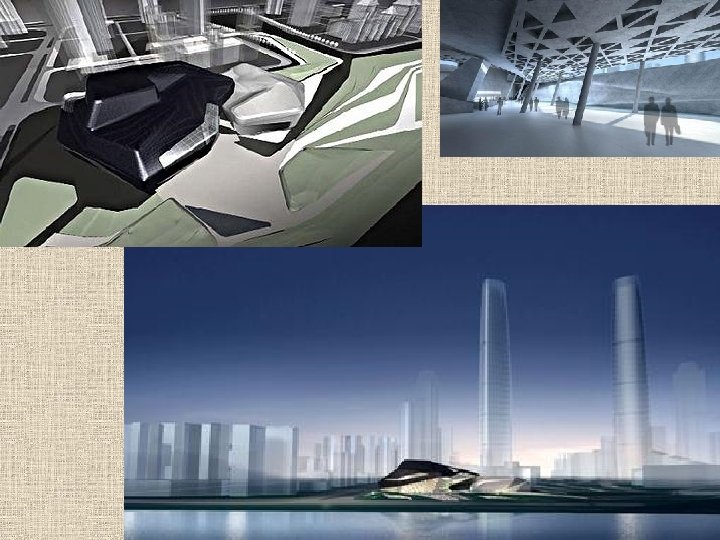

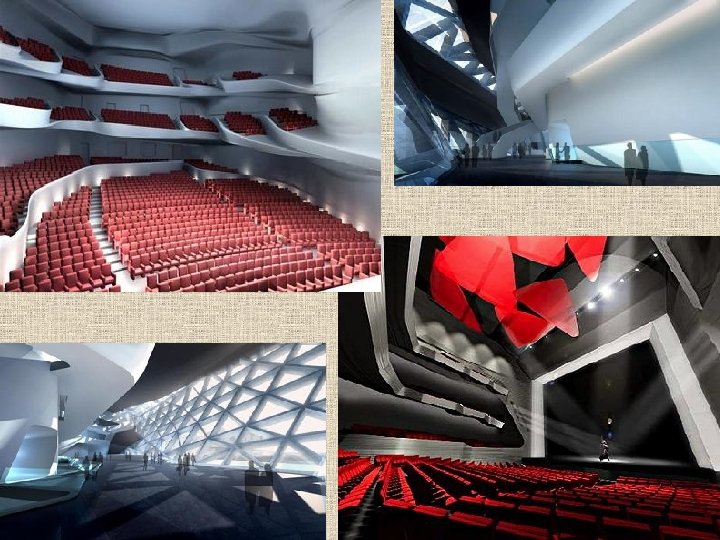

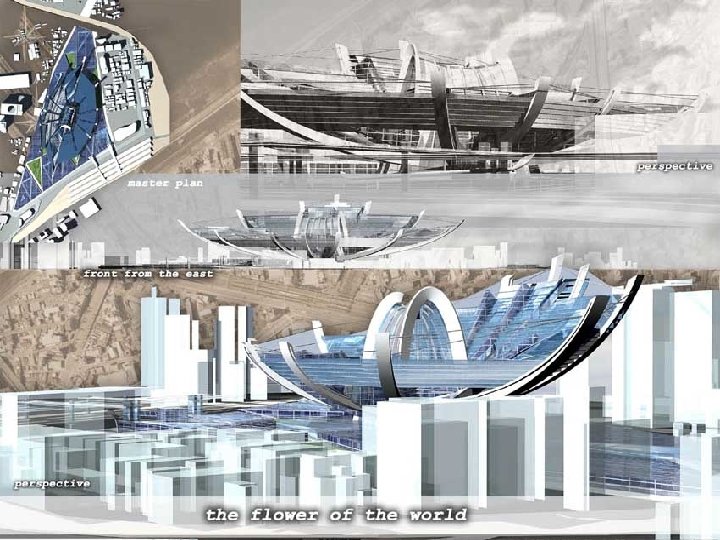

Оперный театр Гуанчжоу, Китай Заха Хадид

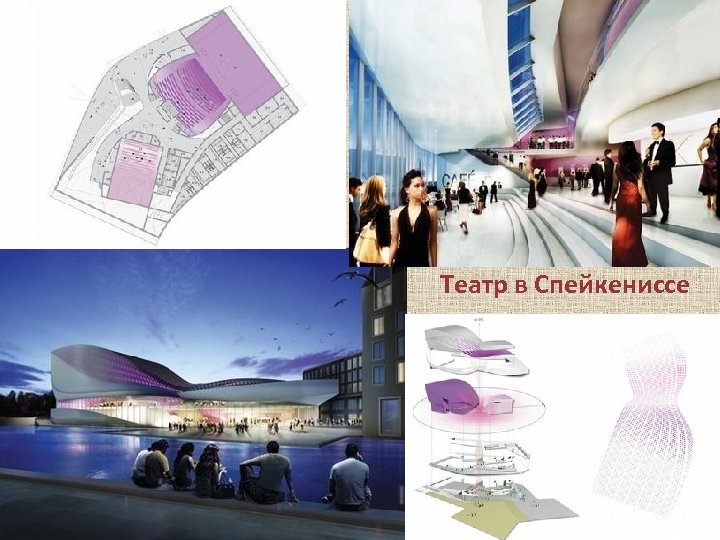

Театр в Спейкениссе

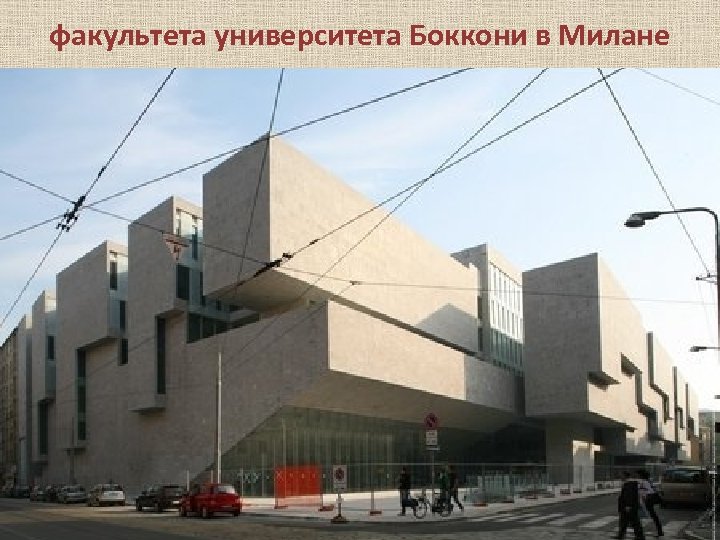

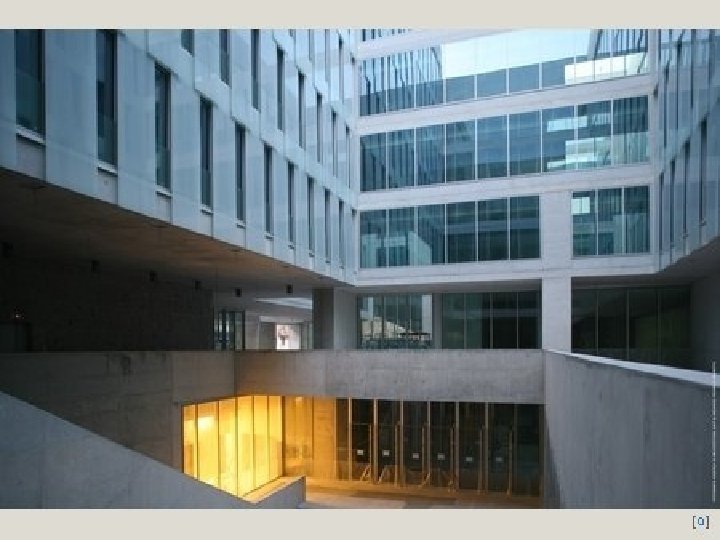

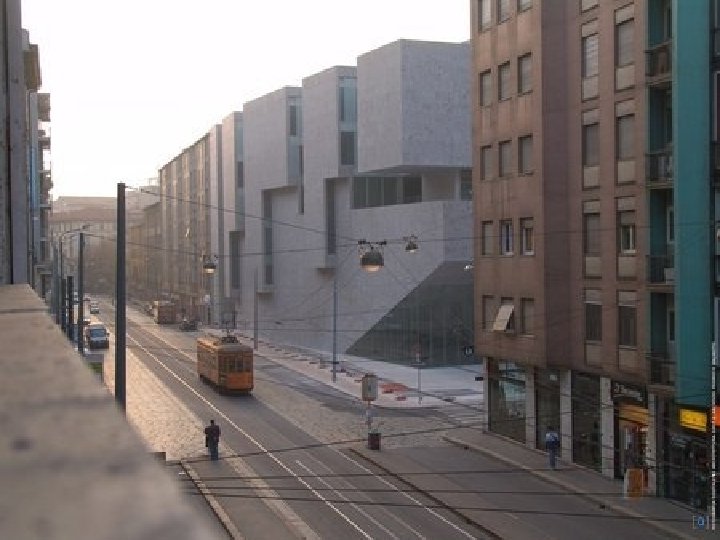

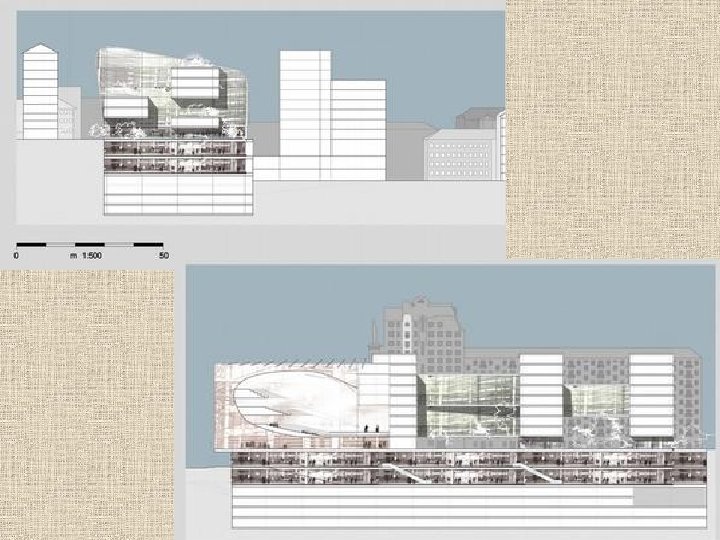

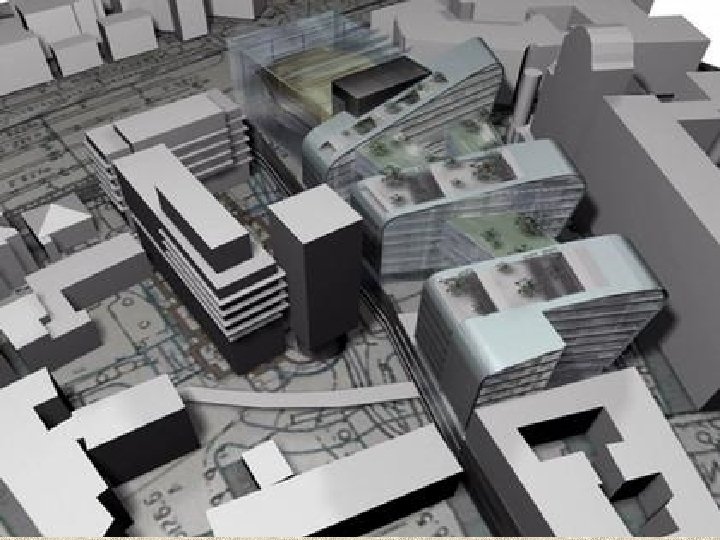

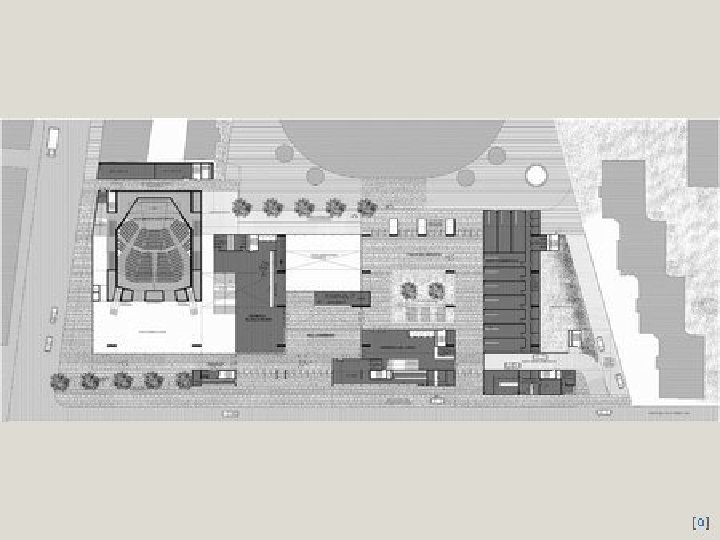

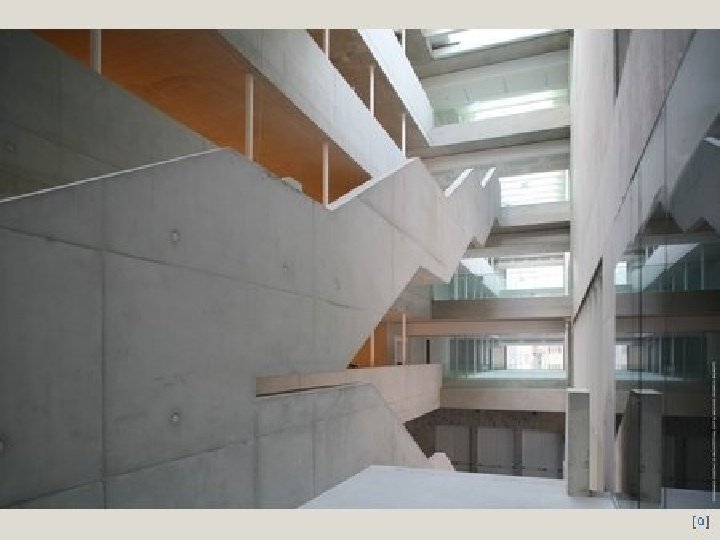

факультета университета Боккони в Милане

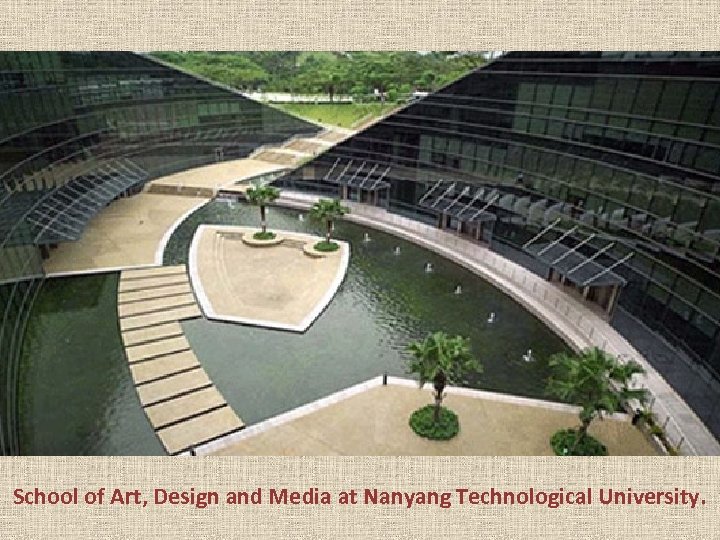

School of Art, Design and Media at Nanyang Technological University.

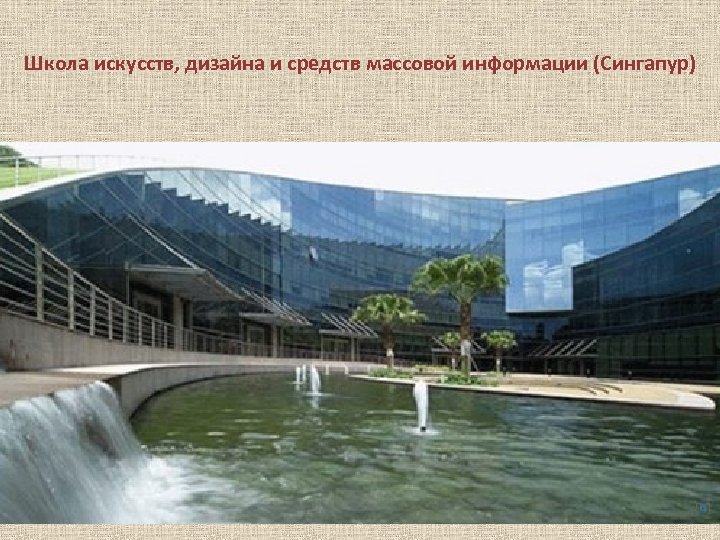

Школа искусств, дизайна и средств массовой информации (Сингапур)

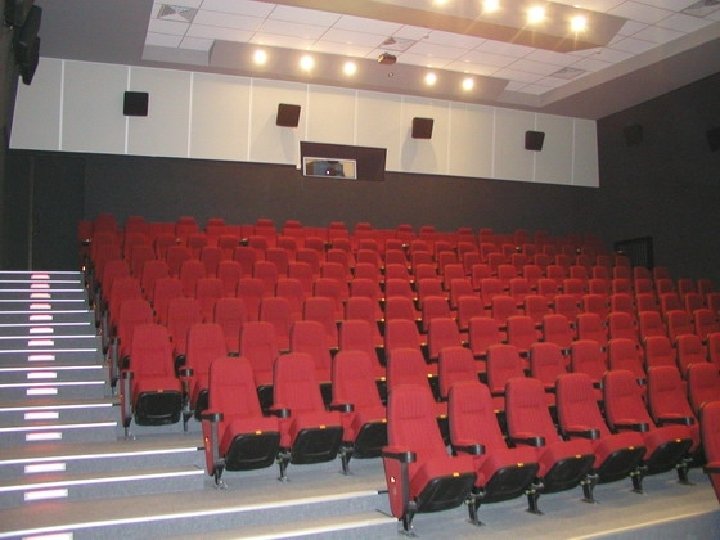

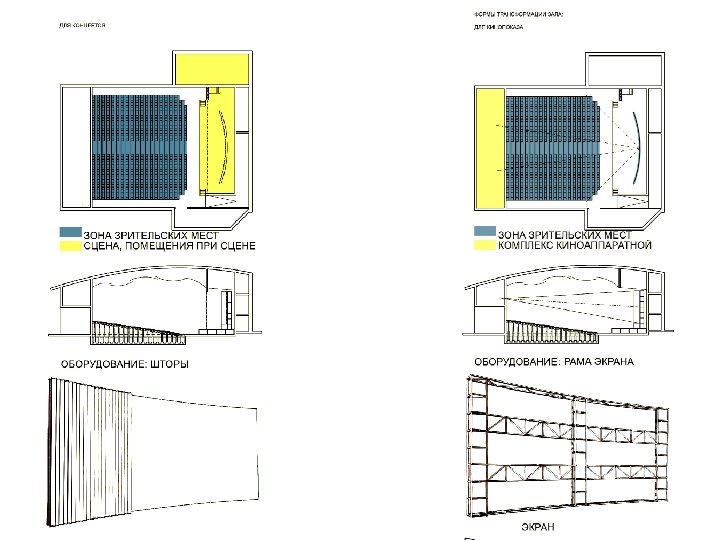

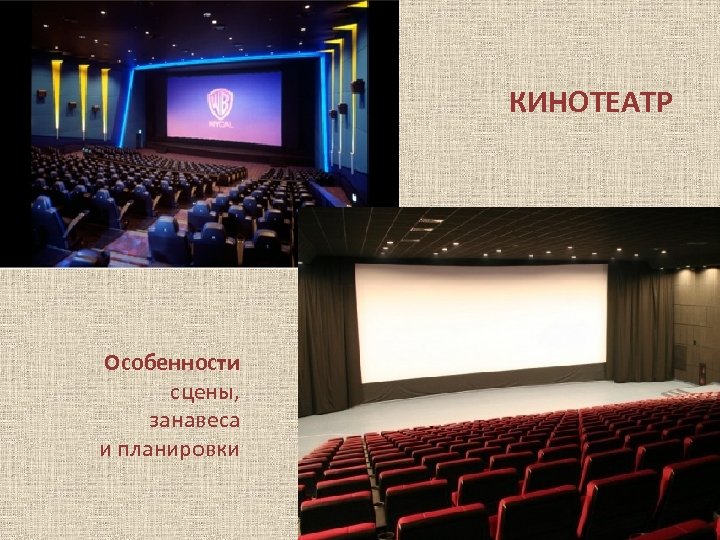

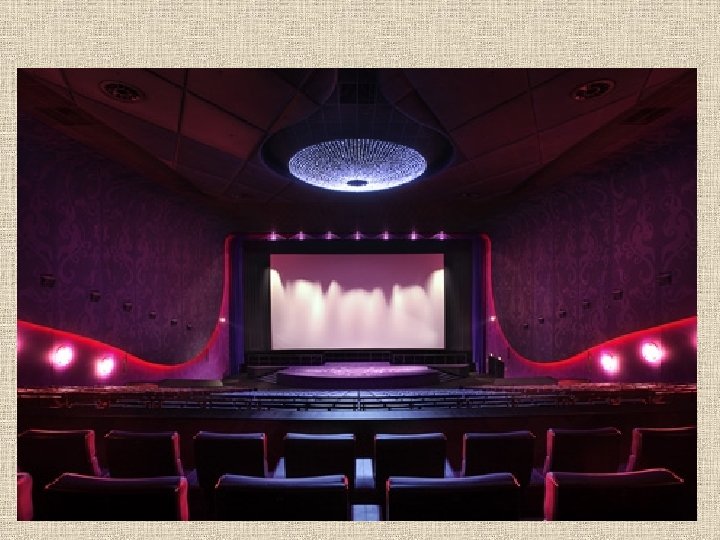

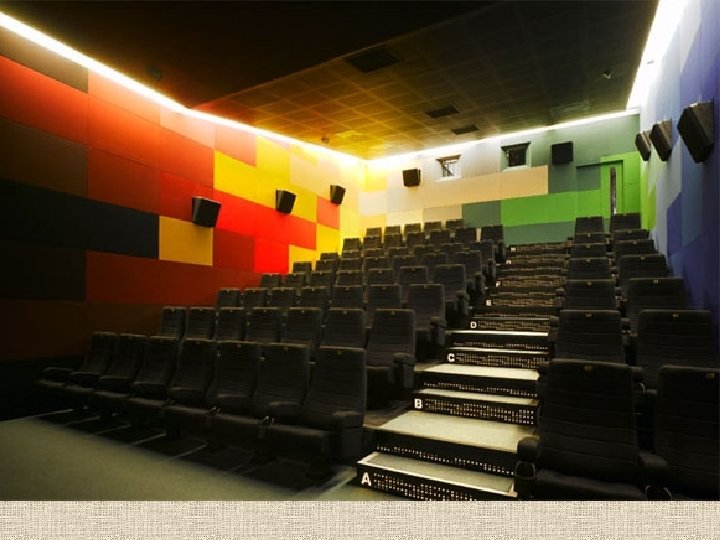

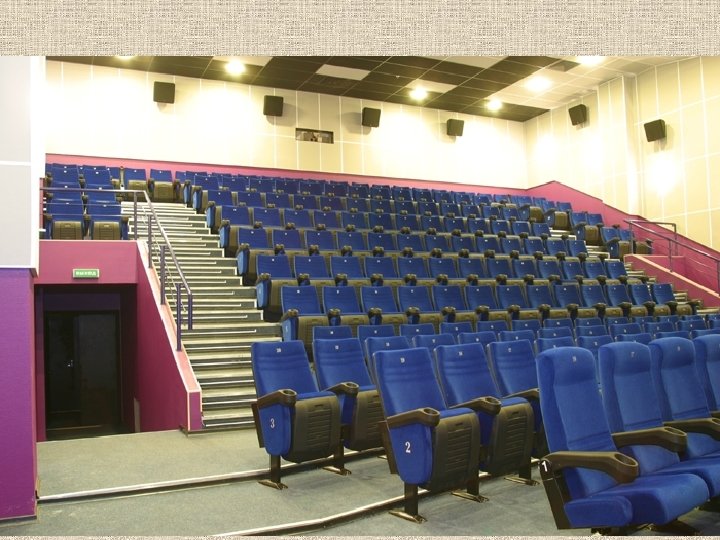

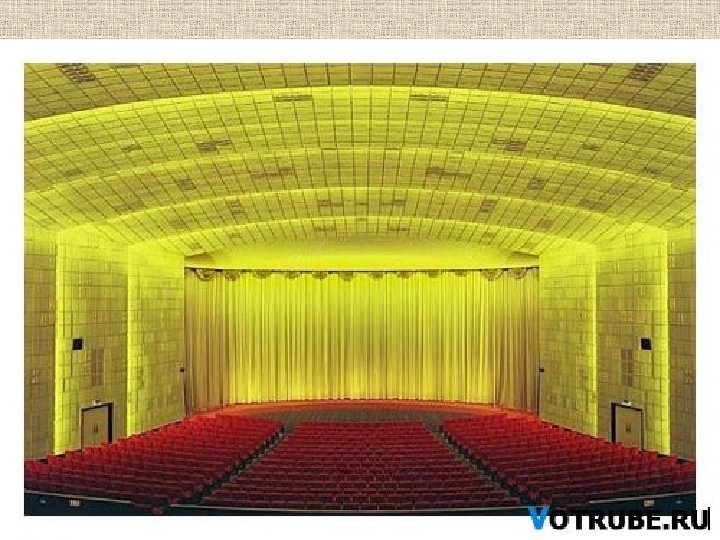

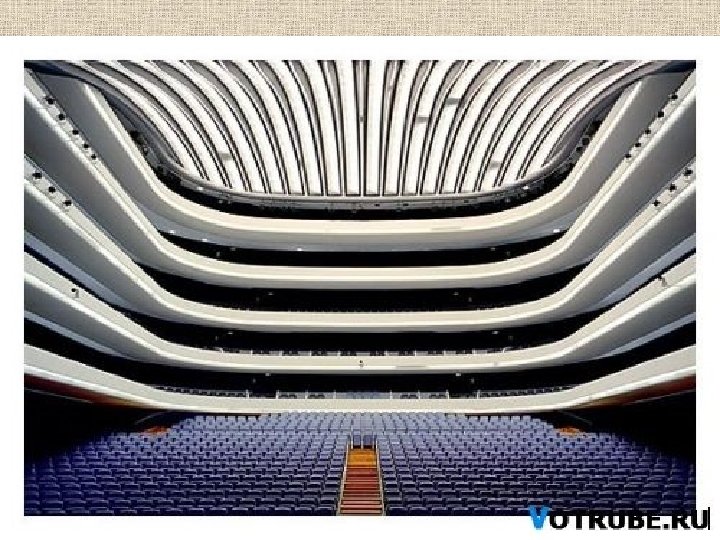

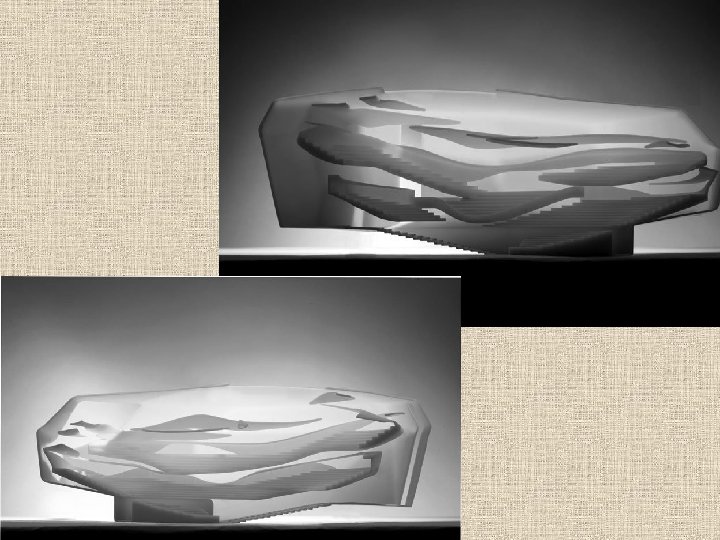

КИНОТЕАТР Особенности сцены, занавеса и планировки

ФОЙЕ и ВЕСТИБЮЛЬ оборудование

КИНОТЕАТР Особенности сцены, занавеса и планировки

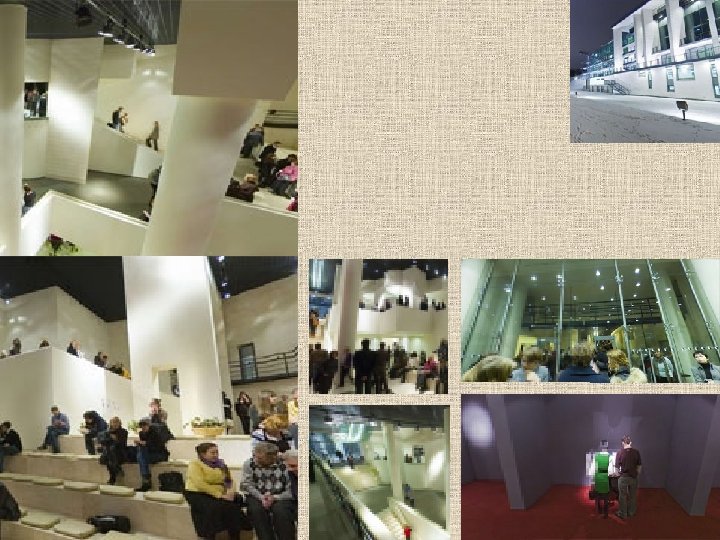

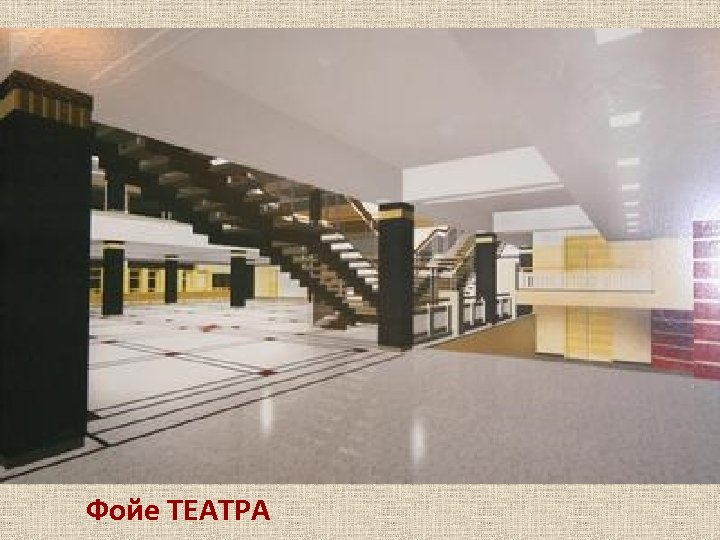

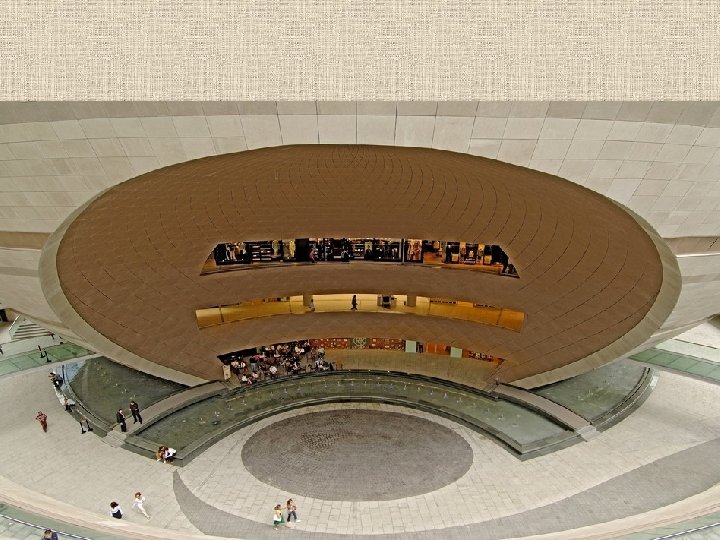

Фойе ТЕАТРА

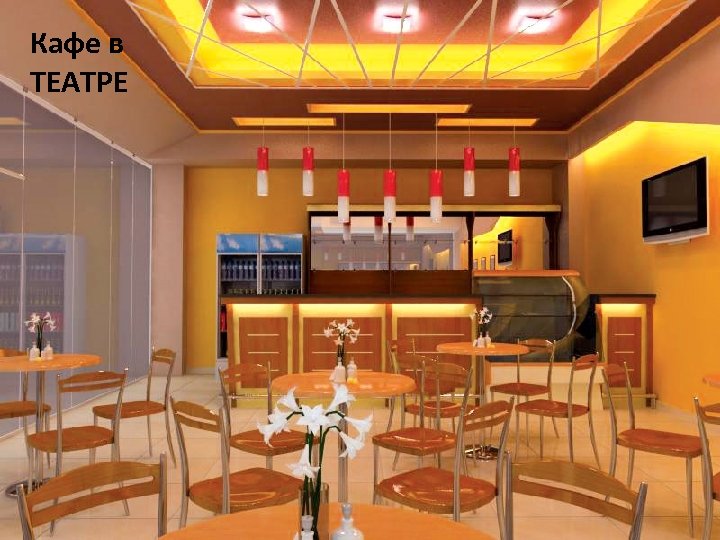

Кафе в ТЕАТРЕ
