ПРЕЗЕНТАЦИЯ VOX Баковый вакуумный выключатель наружной установки

Баковый выключатель наружной установки VOX Ü 35 к. В, 2000 A, 31. 5 к. А. Ü Наружная установка. Ü Вакуумный прерыватель. Ü Пружинный приводной механизм. Ü Композитные бушинги EPDM. Ü Стальной бак, без уплотнителей. Ü Тестовые испытания на дугогашение и сейсмостойкость.

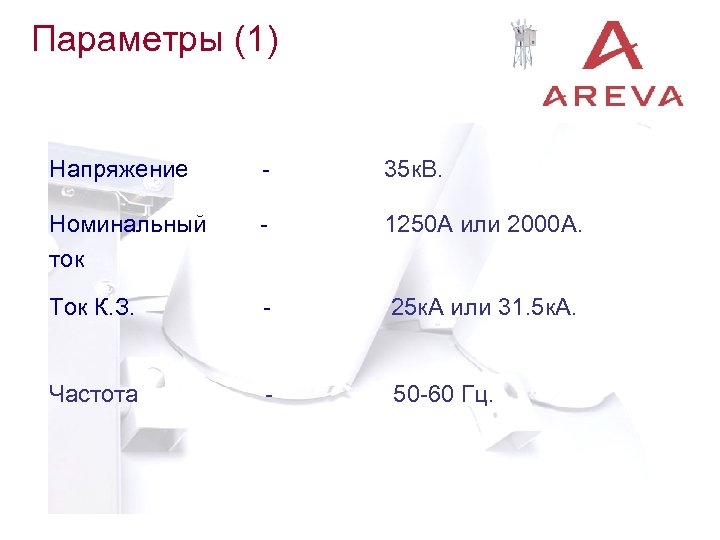

Параметры (1) Напряжение - 35 к. В. Номинальный ток - 1250 A или 2000 A. Ток К. З. - 25 к. A или 31. 5 к. A. Частота - 50 -60 Гц.

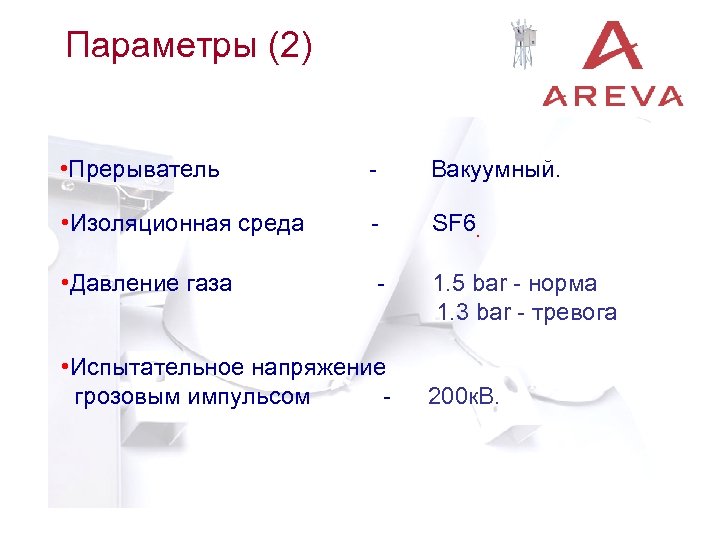

Параметры (2) • Прерыватель - Вакуумный. • Изоляционная среда - SF 6. • Давление газа - 1. 5 bar - норма 1. 3 bar - тревога • Испытательное напряжение грозовым импульсом - 200 к. В.

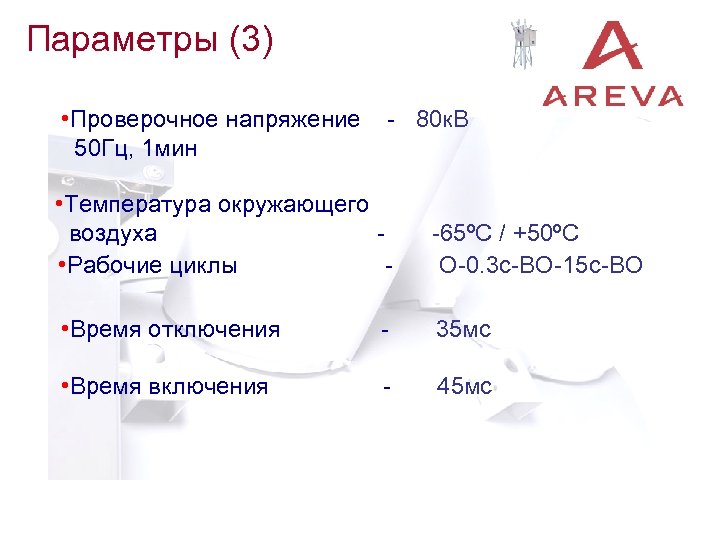

Параметры (3) • Проверочное напряжение 50 Гц, 1 мин - 80 к. В • Температура окружающего воздуха • Рабочие циклы - -65ºC / +50ºC O-0. 3 с-ВO-15 с-ВO • Время отключения - 35 мс • Время включения - 45 мс

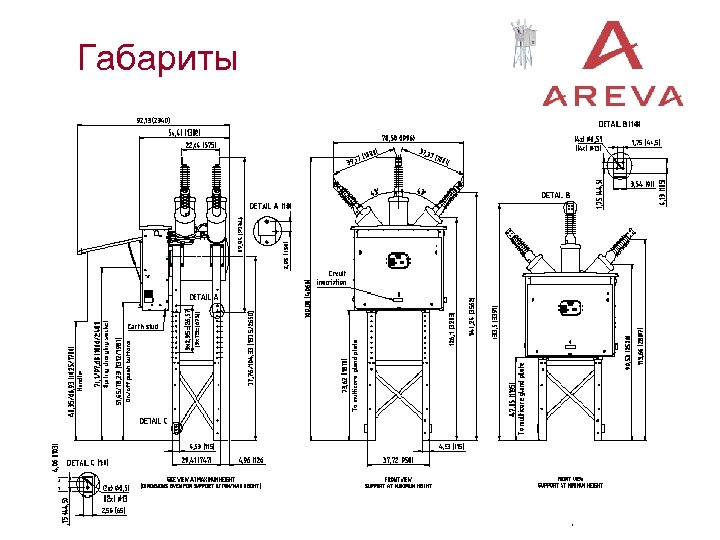

Габариты

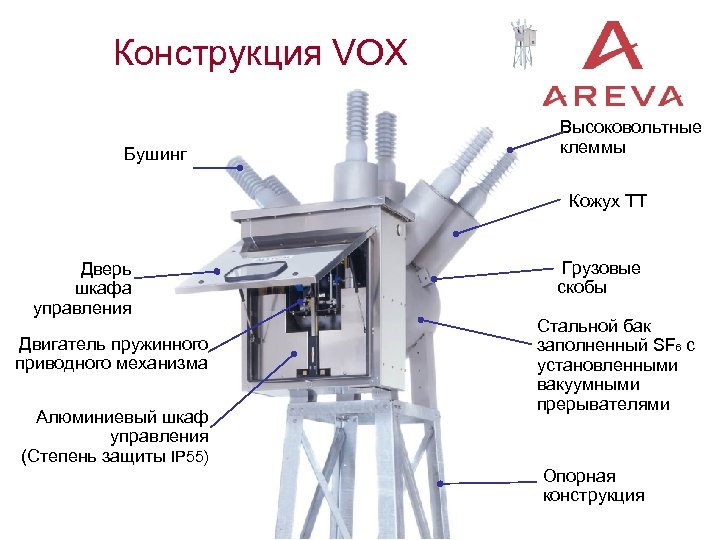

Конструкция VOX Бушинг Высоковольтные клеммы Кожух ТТ Дверь шкафа управления Двигатель пружинного приводного механизма Алюминиевый шкаф управления (Степень защиты IP 55) Грузовые скобы Стальной бак заполненный SF 6 с установленными вакуумными прерывателями Опорная конструкция

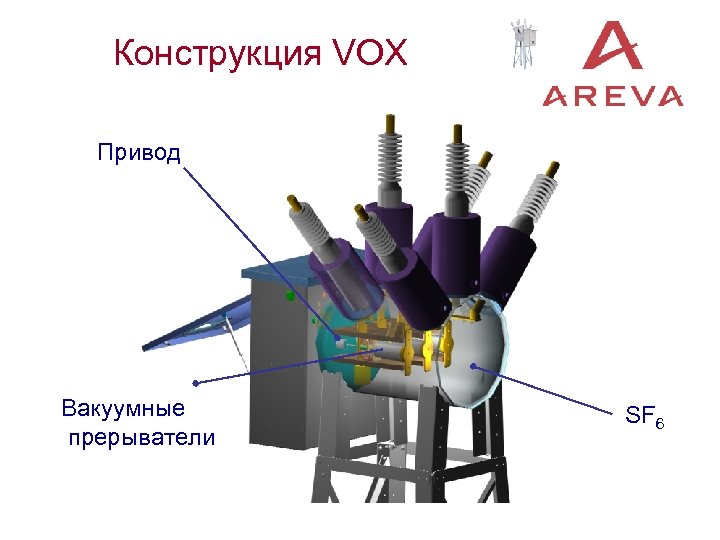

Конструкция VOX Привод Вакуумные прерыватели SF 6

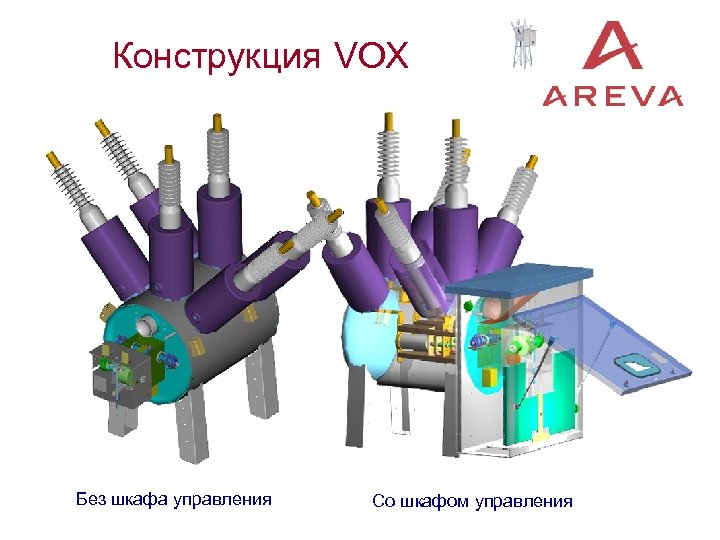

Конструкция VOX Без шкафа управления Со шкафом управления

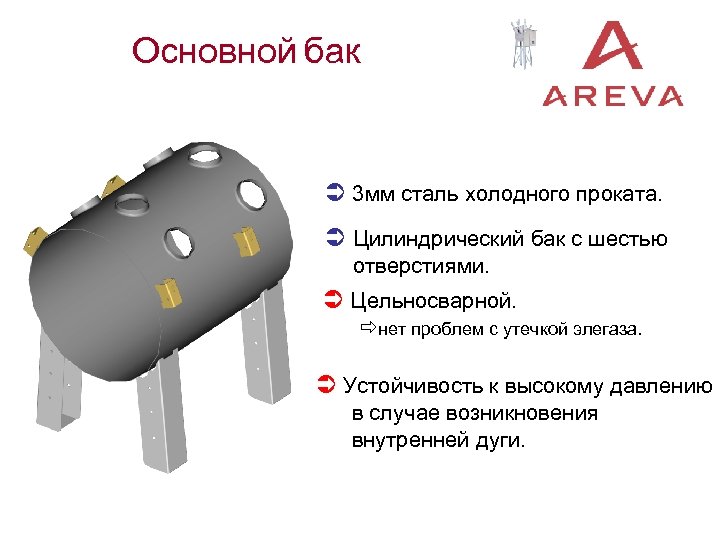

Основной бак Ü 3 мм сталь холодного проката. Ü Цилиндрический бак с шестью отверстиями. Ü Цельносварной. нет проблем с утечкой элегаза. Ü Устойчивость к высокому давлению в случае возникновения внутренней дуги.

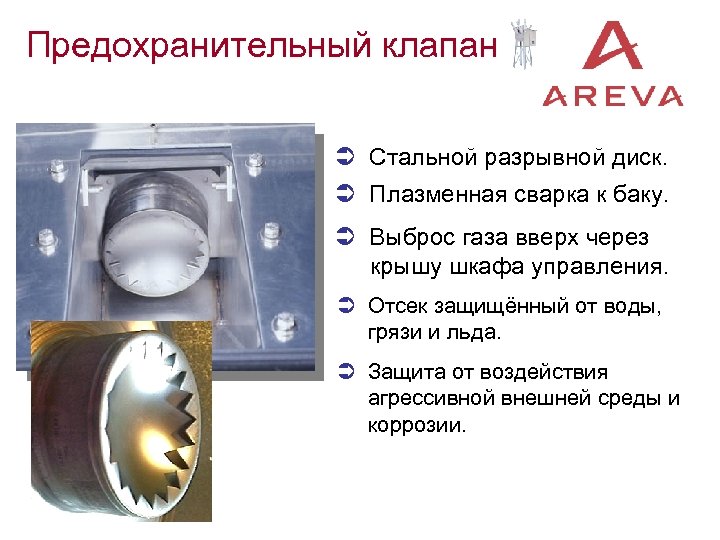

Предохранительный клапан Ü Стальной разрывной диск. Ü Плазменная сварка к баку. Ü Выброс газа вверх через крышу шкафа управления. Ü Отсек защищённый от воды, грязи и льда. Ü Защита от воздействия агрессивной внешней среды и коpрозии.

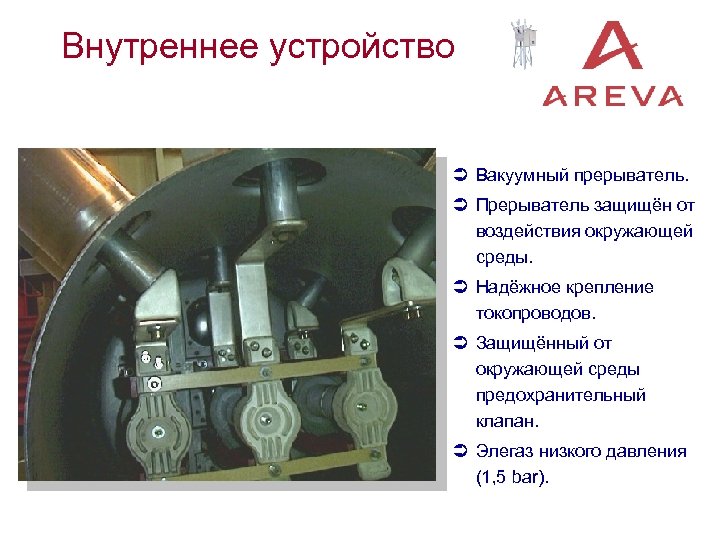

Внутреннее устройство Ü Вакуумный прерыватель. Ü Прерыватель защищён от воздействия окружающей среды. Ü Надёжное крепление токопроводов. Ü Защищённый от окружающей среды предохранительный клапан. Ü Элегаз низкого давления (1, 5 bar).

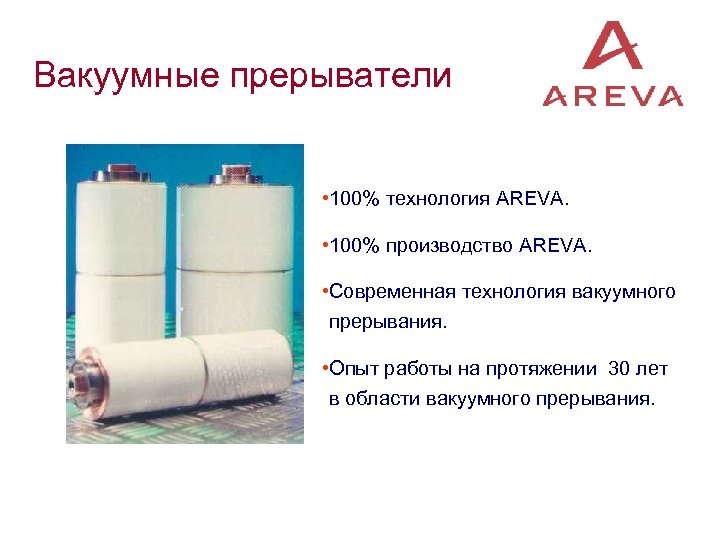

Вакуумные прерыватели • 100% технология AREVA. • 100% производство AREVA. • Современная технология вакуумного прерывания. • Опыт работы на протяжении 30 лет в области вакуумного прерывания.

Приводной механизм • Надёжный и проверенный. • Двигатель завода пружины. • Кнопка/индикатор положения вкл. /откл. • Индикатор состояния пружины. • Используется в КРУ типа VISAX. • Более чем 10. 000 приводных механизмов в эксплуатации

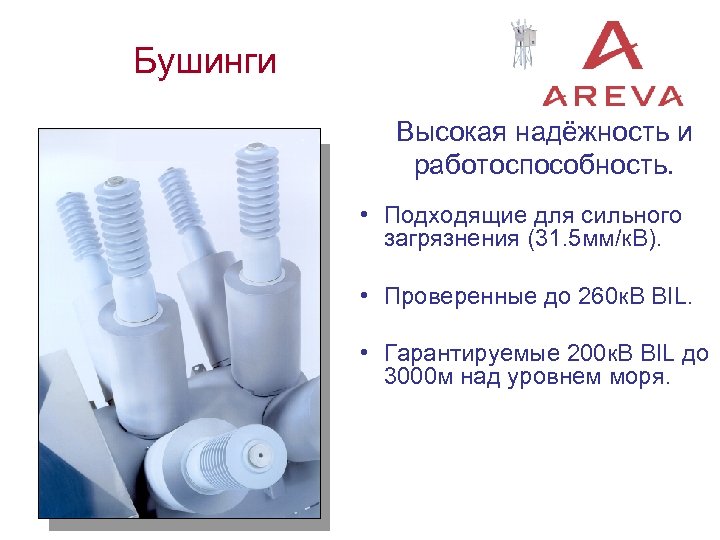

Бушинги Высокая надёжность и работоспособность. • Подходящие для сильного загрязнения (31. 5 мм/к. В). • Проверенные до 260 к. В BIL. • Гарантируемые 200 к. В BIL до 3000 м над уровнем моря.

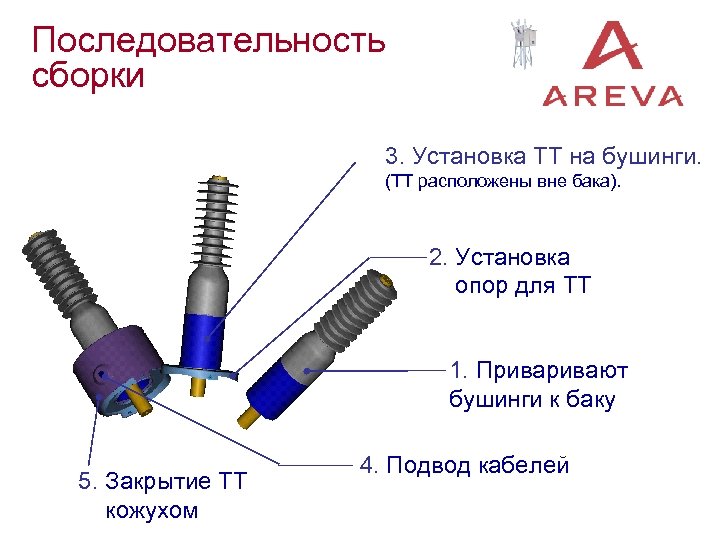

Последовательность cборки 3. Установка ТТ на бушинги. (ТТ расположены вне бака). 2. Установка опор для ТТ 1. Привают бушинги к баку 5. Закрытие ТТ кожухом 4. Подвод кабелей

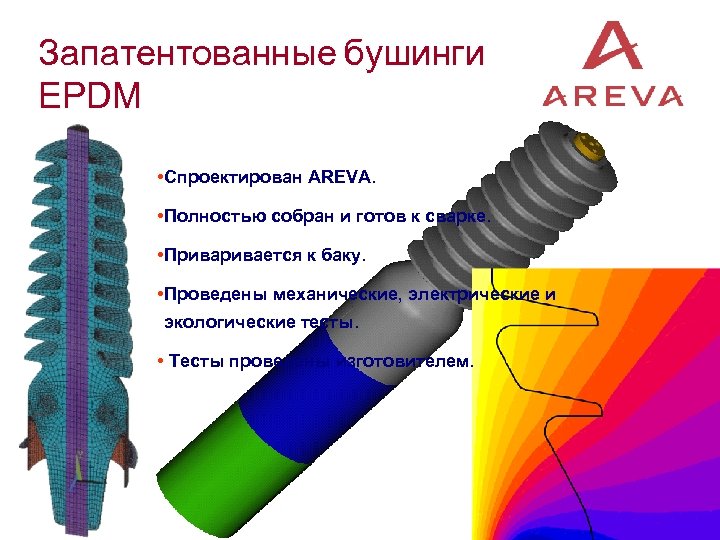

Запатентованные бушинги EPDM • Спроектирован AREVA. • Полностью собран и готов к сварке. • Привается к баку. • Проведены механические, электрические и экологические тесты. • Тесты проведены изготовителем.

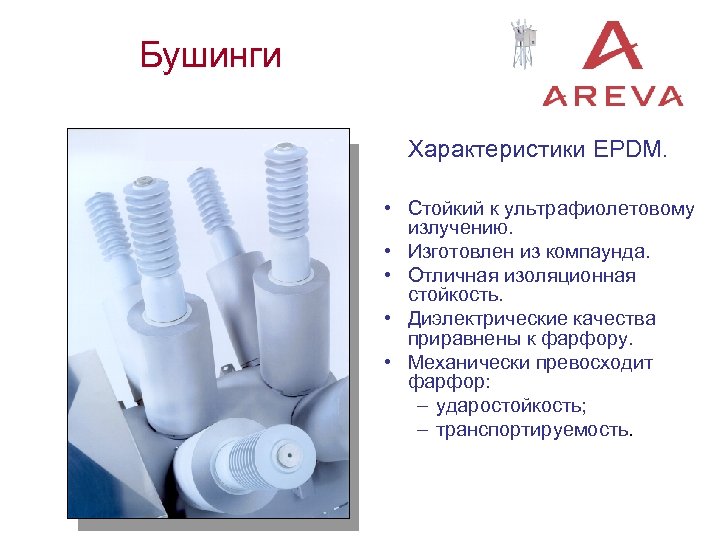

Бушинги Характеристики EPDM. • Стойкий к ультрафиолетовому излучению. • Изготовлен из компаунда. • Отличная изоляционная стойкость. • Диэлектрические качества приравнены к фарфору. • Механически превосходит фарфор: – ударостойкость; – транспортируемость.

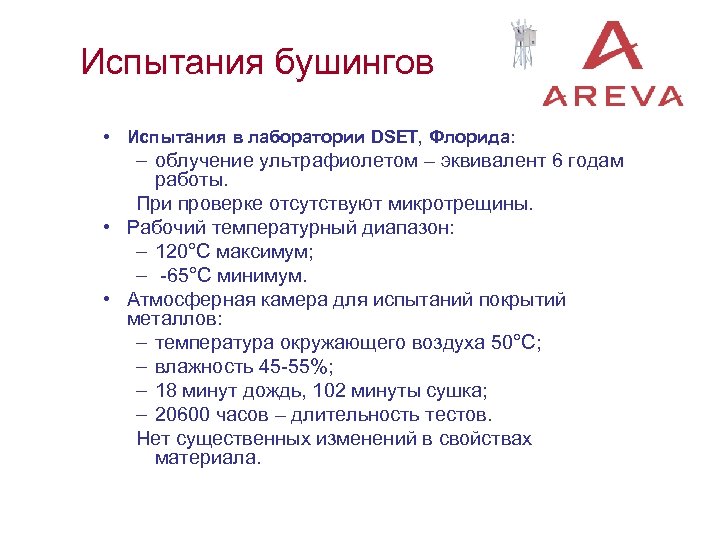

Испытания бушингов • Испытания в лаборатории DSET, Флорида: – облучение ультрафиолетом – эквивалент 6 годам работы. При проверке отсутствуют микротрещины. • Рабочий температурный диапазон: – 120°C максимум; – -65°C минимум. • Атмосферная камера для испытаний покрытий металлов: – температура окружающего воздуха 50°C; – влажность 45 -55%; – 18 минут дождь, 102 минуты сушка; – 20600 часов – длительность тестов. Нет существенных изменений в свойствах материала.

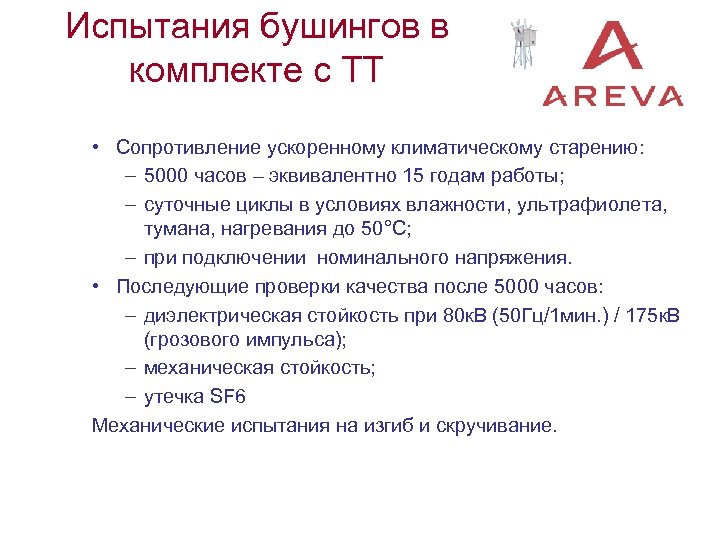

Испытания бушингов в комплекте с ТТ • Сопротивление ускоренному климатическому старению: – 5000 часов – эквивалентно 15 годам работы; – суточные циклы в условиях влажности, ультрафиолета, тумана, нагревания до 50°C; – при подключении номинального напряжения. • Последующие проверки качества после 5000 часов: – диэлектрическая стойкость при 80 к. В (50 Гц/1 мин. ) / 175 к. В (грозового импульса); – механическая стойкость; – утечка SF 6 Механические испытания на изгиб и скручивание.

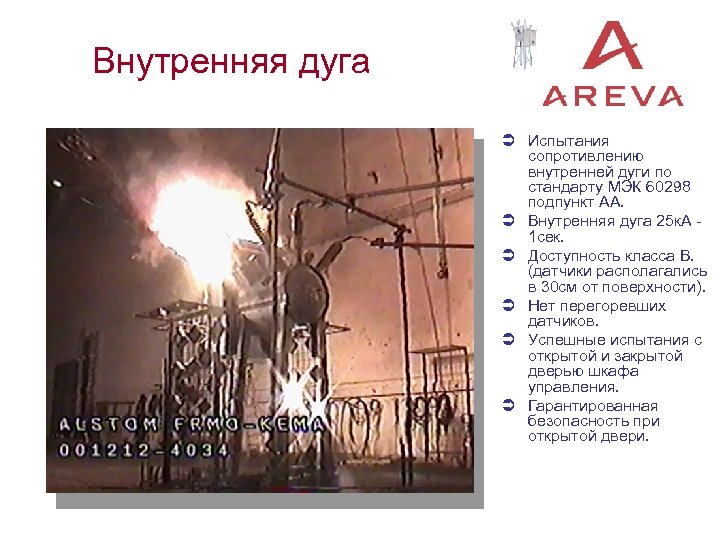

Внутренняя дуга Ü Испытания сопротивлению внутренней дуги по стандарту МЭК 60298 подпункт AA. Ü Внутренняя дуга 25 к. А 1 сек. Ü Доступность класса В. (датчики располагались в 30 см от поверхности). Ü Нет перегоревших датчиков. Ü Успешные испытания с открытой и закрытой дверью шкафа управления. Ü Гарантированная безопасность при открытой двери.

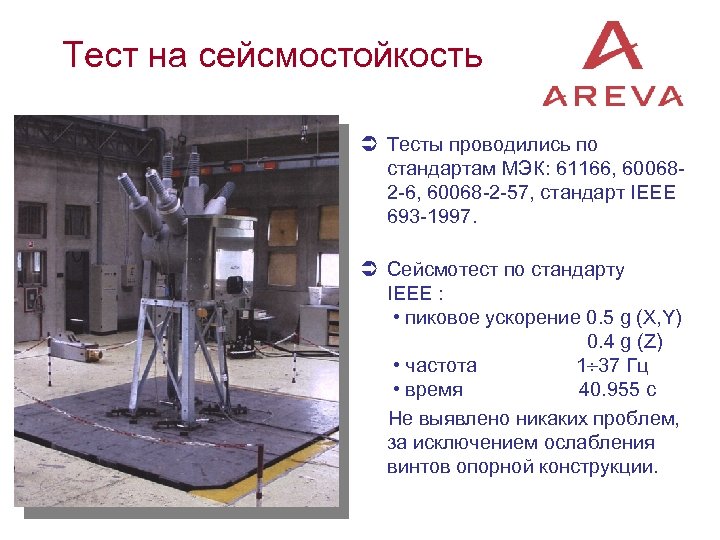

Тест на сейсмостойкость Ü Тесты проводились по стандартам МЭК: 61166, 600682 -6, 60068 -2 -57, стандарт IEEE 693 -1997. Ü Сейсмотест по стандарту IEEE : • пиковое ускорение 0. 5 g (X, Y) 0. 4 g (Z) • частота 1 37 Гц • время 40. 955 с Не выявлено никаких проблем, за исключением ослабления винтов опорной конструкции.

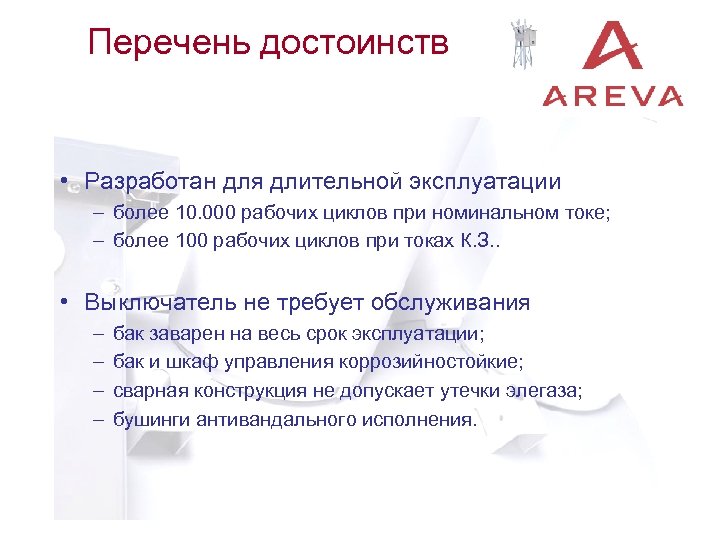

Перечень достоинств • Разработан для длительной эксплуатации – более 10. 000 рабочих циклов при номинальном токе; – более 100 рабочих циклов при токах К. З. . • Выключатель не требует обслуживания – – бак заварен на весь срок эксплуатации; бак и шкаф управления коррозийностойкие; сварная конструкция не допускает утечки элегаза; бушинги антивандального исполнения.

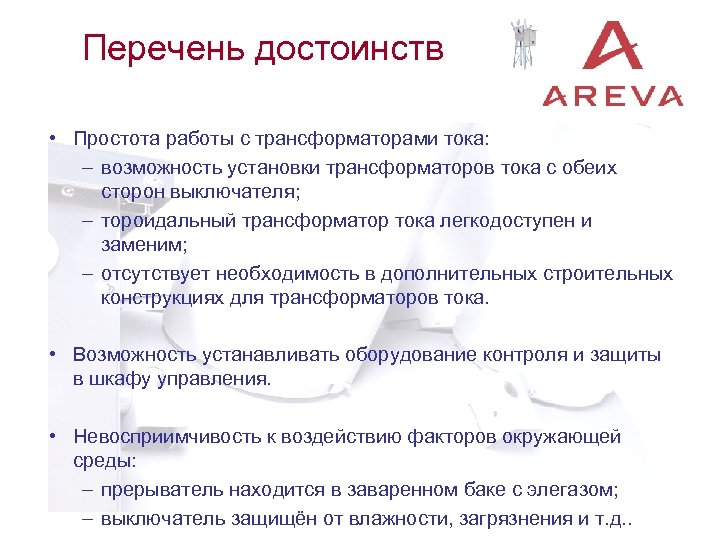

Перечень достоинств • Простота работы с трансформаторами тока: – возможность установки трансформаторов тока с обеих сторон выключателя; – тороидальный трансформатор тока легкодоступен и заменим; – отсутствует необходимость в дополнительных строительных конструкциях для трансформаторов тока. • Возможность устанавливать оборудование контроля и защиты в шкафу управления. • Невосприимчивость к воздействию факторов окружающей среды: – прерыватель находится в заваренном баке с элегазом; – выключатель защищён от влажности, загрязнения и т. д. .

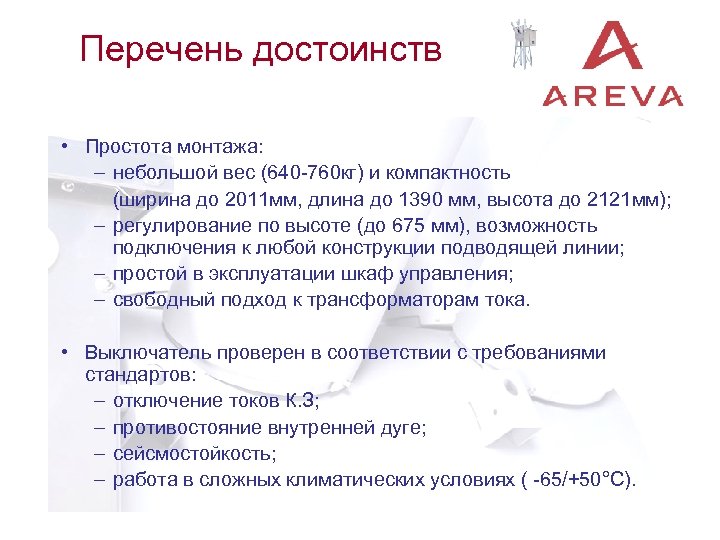

Перечень достоинств • Простота монтажа: – небольшой вес (640 -760 кг) и компактность (ширина до 2011 мм, длина до 1390 мм, высота до 2121 мм); – регулирование по высоте (до 675 мм), возможность подключения к любой конструкции подводящей линии; – простой в эксплуатации шкаф управления; – свободный подход к трансформаторам тока. • Выключатель проверен в соответствии с требованиями стандартов: – отключение токов К. З; – противостояние внутренней дуге; – сейсмостойкость; – работа в сложных климатических условиях ( -65/+50°С).

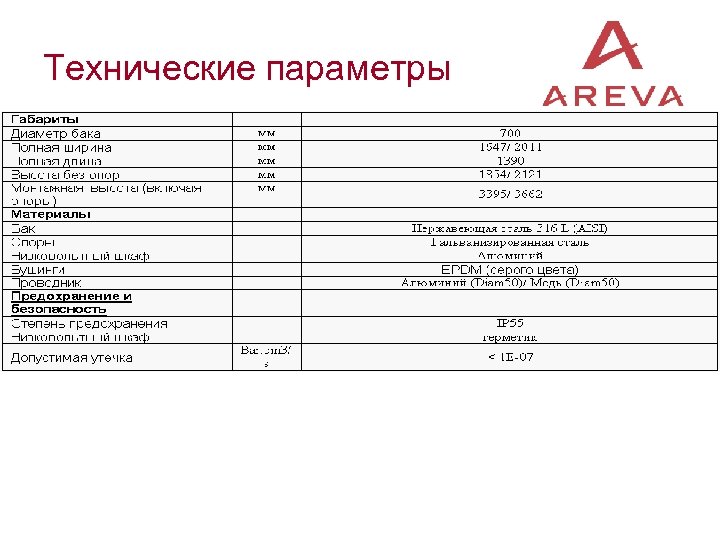

Технические параметры
