презентация тема: ТЕХНОЛОГИЯ УСТРОЙСТВА ЗАЩИТНЫХ ПОКРЫТИЙ Устройство

презентация тема: ТЕХНОЛОГИЯ УСТРОЙСТВА ЗАЩИТНЫХ ПОКРЫТИЙ

Устройство оклеенной гидроизоляции 1 -выпуск ковра 4 - первый слой изоляции 2 - бочок с мастикой 5 – второй слой изоляции 3 - подготовленная поверхность 6 - защитная стенка

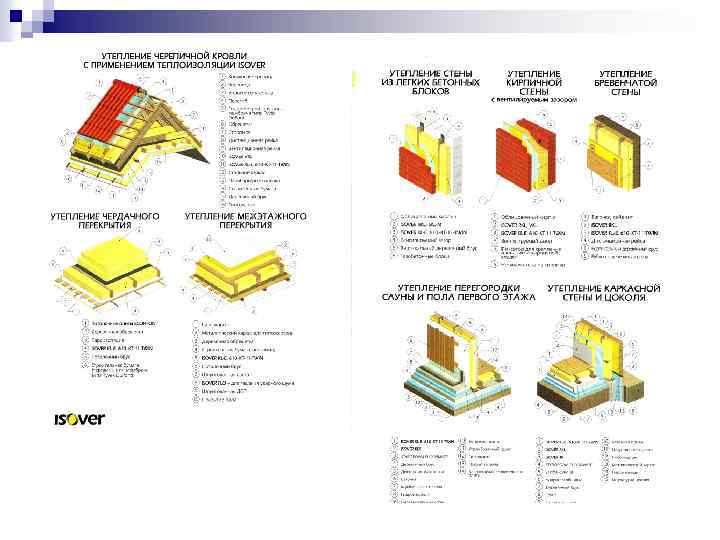

- ОПТИМАЛЬНАЯ ТЕПЛО И ЗВУКОИЗОЛЯЦИЯ ОТ КРЫШИ ДО ПОДВАЛА • чердачные помещения • фасады • внутренние перегородки и межэтажные перекрытия • скатные крыши

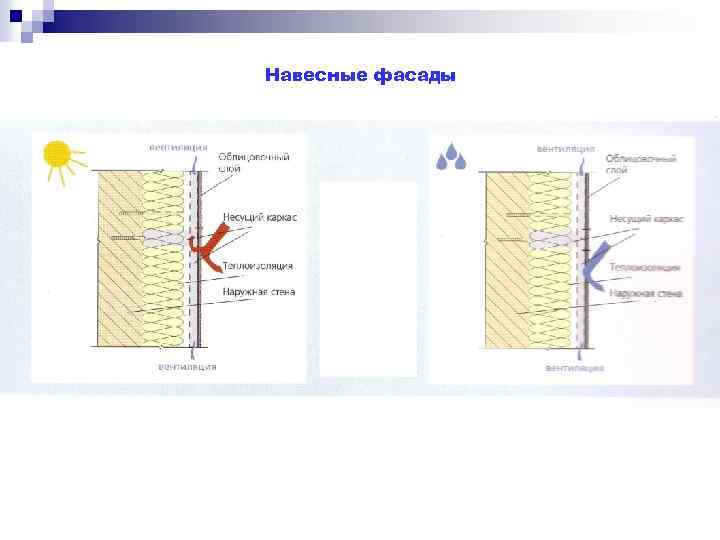

Навесные фасады

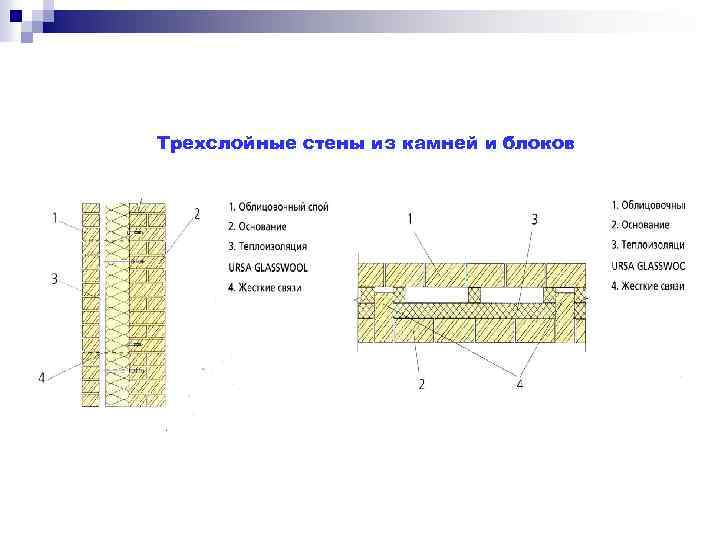

Трехслойные стены из камней и блоков

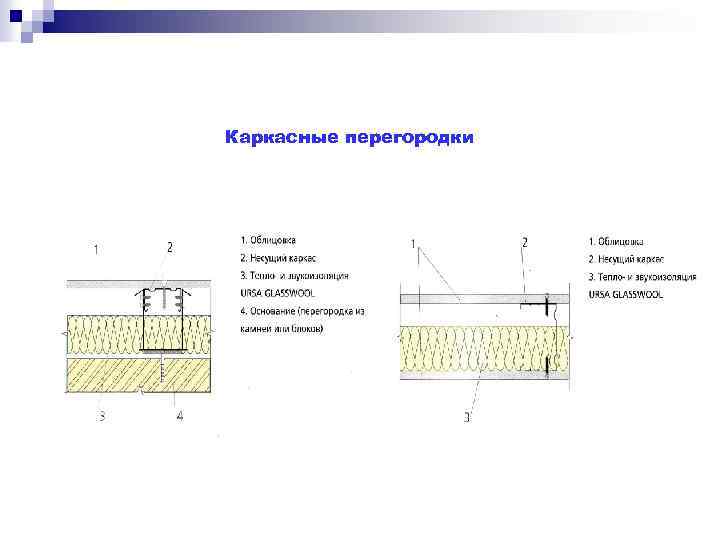

Каркасные перегородки

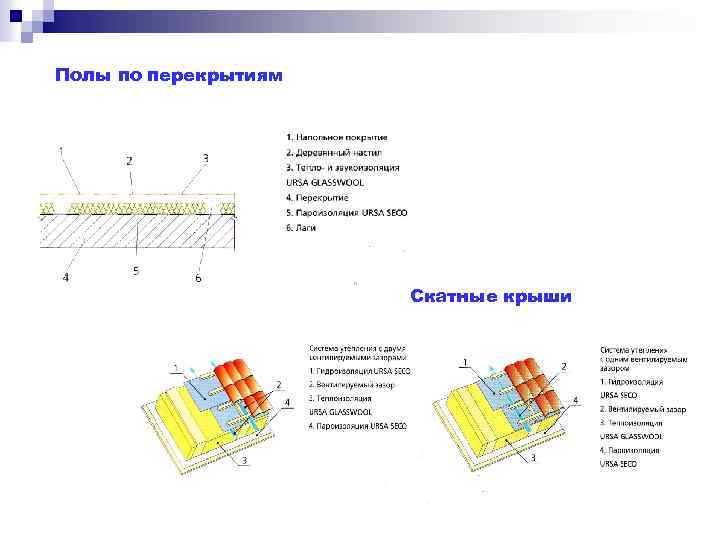

Полы по перекрытиям Скатные крыши

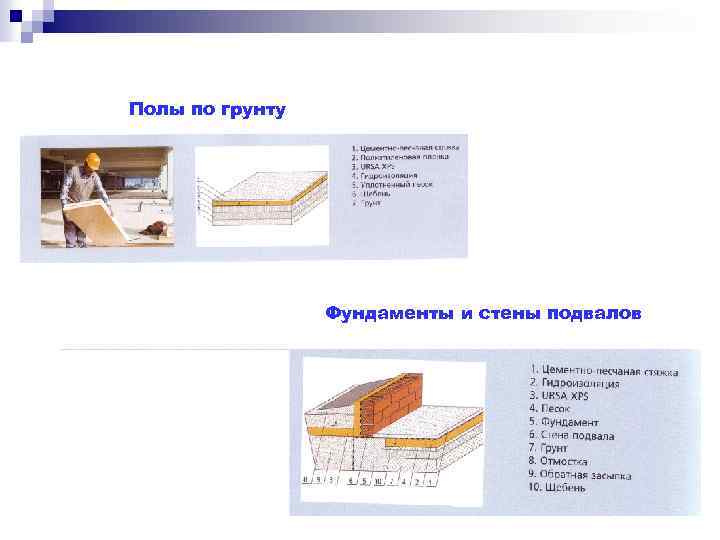

Полы по грунту Фундаменты и стены подвалов

КЛАССИФИКАЦИЯ КРЫШ

Состав кровли 1 - плита покрытия 4 - стяжка 2 - пароизоляция 5 - водоизоляционный ковер 6 - защитный ковер 3 - теплоизоляция

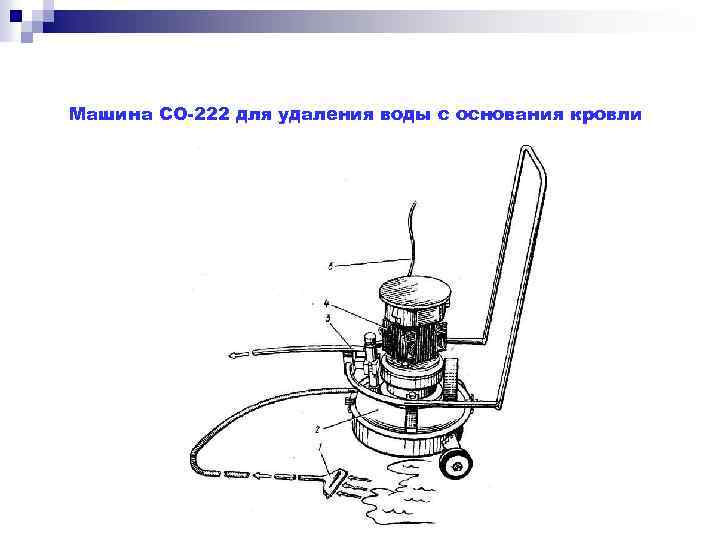

Машина СО-222 для удаления воды с основания кровли

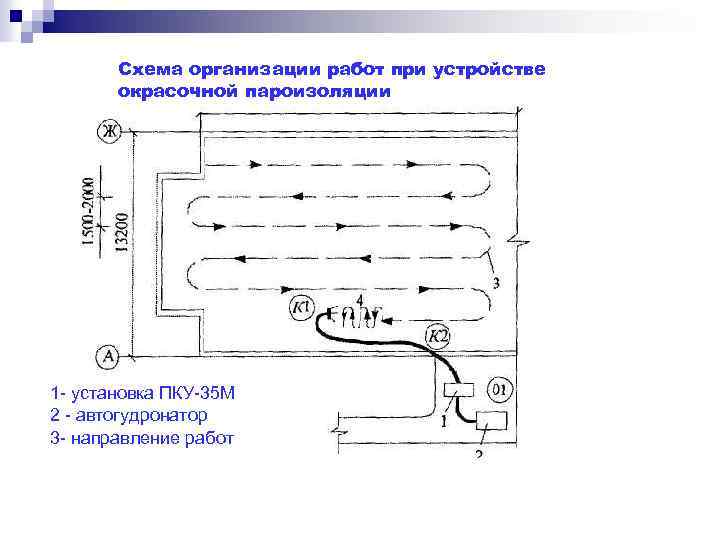

Схема организации работ при устройстве окрасочной пароизоляции 1 - установка ПКУ-35 М 2 - автогудронатор 3 - направление работ

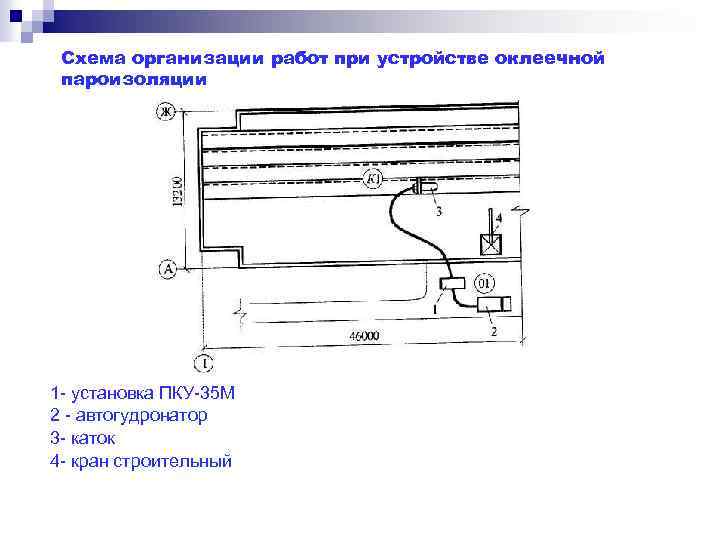

Схема организации работ при устройстве оклеечной пароизоляции 1 - установка ПКУ-35 М 2 - автогудронатор 3 - каток 4 - кран строительный

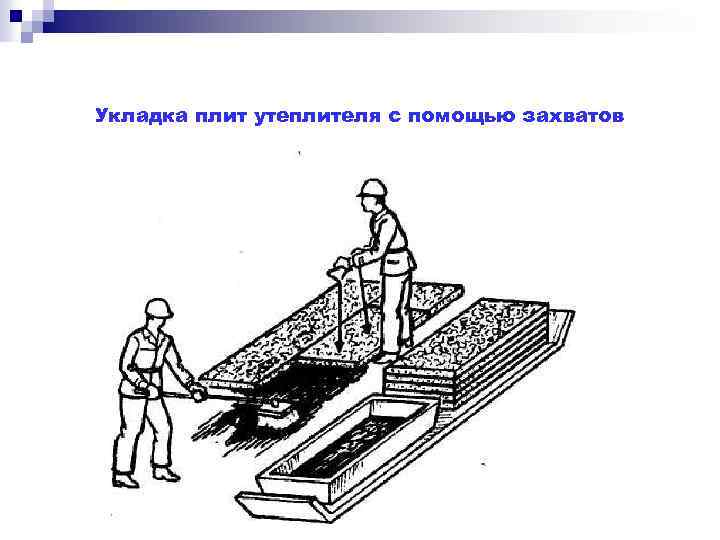

Укладка плит утеплителя с помощью захватов

Схема организации работ при устройстве теплоизоляции из плит 1 - уложенные плиты 2 - штабеля плит 3 - бачок с мастикой 4 - мотороллер 5 - катальные хода 6 - контрольная рейка 7 - кран Схема организации работ при огрунтовке 1 - форсунка 2, 3 - рукав 4 - установка ПКУ-35 5 - кран крышевой 6 - ящик с песком

Устройство стяжки по маячным рейкам 1 - маячная рейка 2 - свежеуложенная полоса стяжки 3 - правило 4 - ящик с раствором 5 - готовая стяжка полутерок для разравнивания раствора

Схема организации рабочего места при наклейке рулонных материалов огневым способом 1 - агрегат для подплавления 2 - каток раскатчик 3 - ручная горелка 4 - ёмкость с топливом 5 - компрессор 6 - тележка 7 - контейнер 8 -кран 9 -трап 10 - ящик с песком

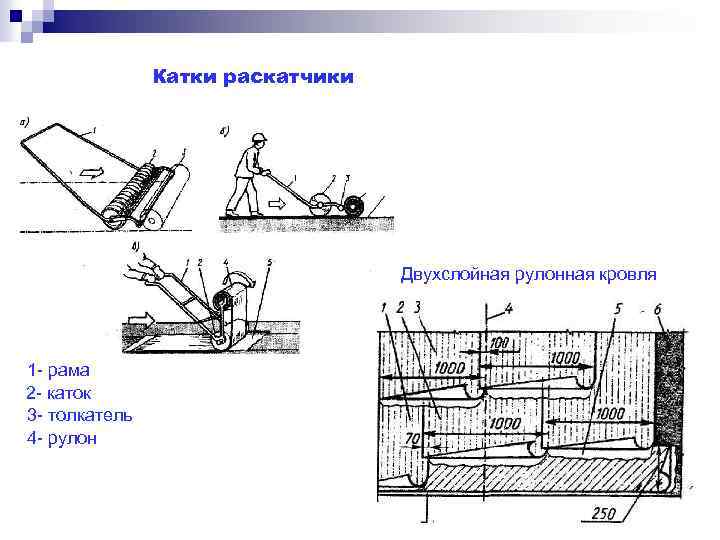

Катки раскатчики Двухслойная рулонная кровля 1 - рама 2 - каток 3 - толкатель 4 - рулон

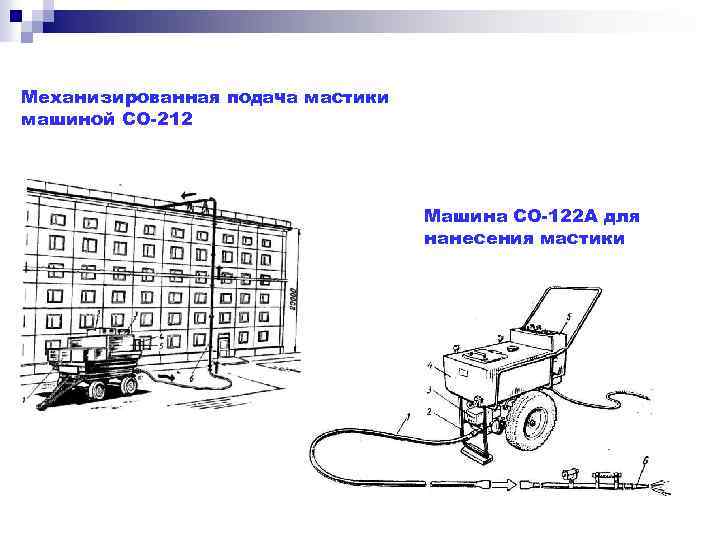

Механизированная подача мастики машиной СО-212 Машина СО-122 А для нанесения мастики

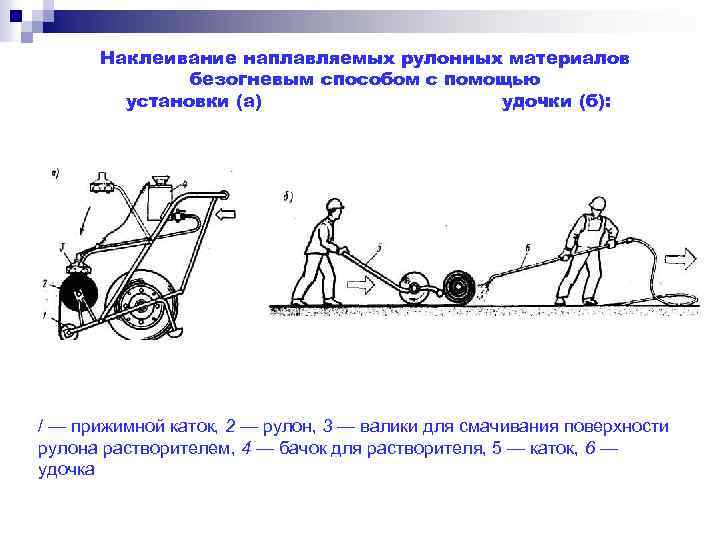

Наклеивание наплавляемых рулонных материалов безогневым способом с помощью установки (а) удочки (б): / — прижимной каток, 2 — рулон, 3 — валики для смачивания поверхности рулона растворителем, 4 — бачок для растворителя, 5 — каток, 6 — удочка

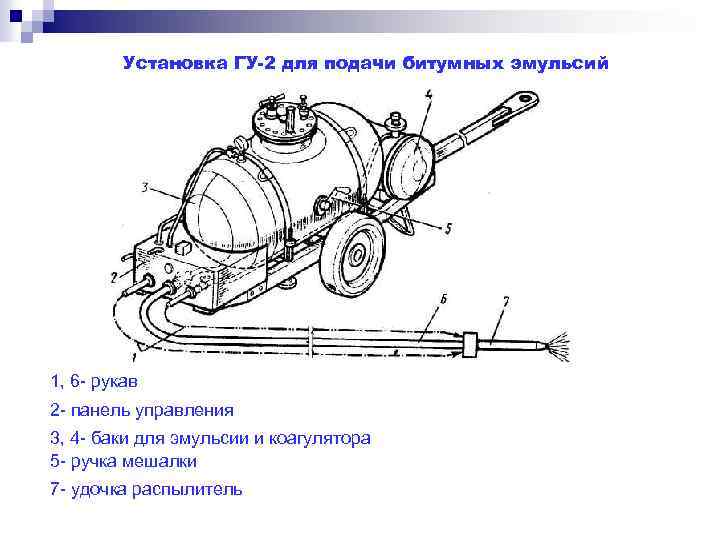

Установка ГУ-2 для подачи битумных эмульсий 1, 6 - рукав 2 - панель управления 3, 4 - баки для эмульсии и коагулятора 5 - ручка мешалки 7 - удочка распылитель

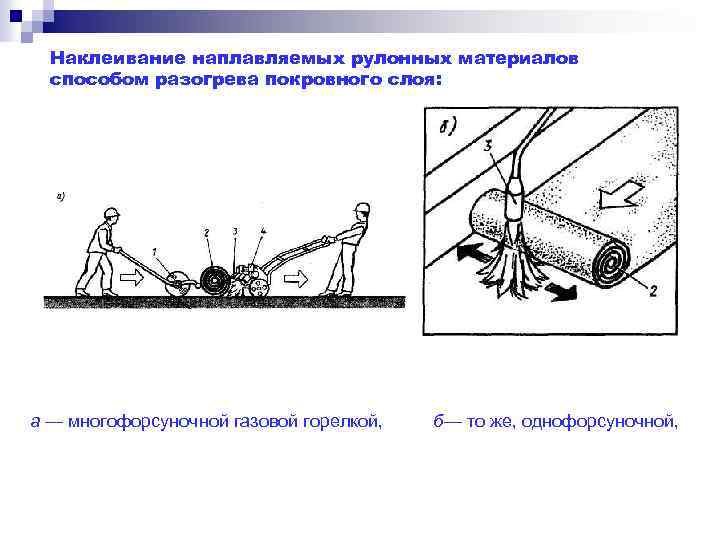

Наклеивание наплавляемых рулонных материалов способом разогрева покровного слоя: а — многофорсуночной газовой горелкой, б— то же, однофорсуночной,

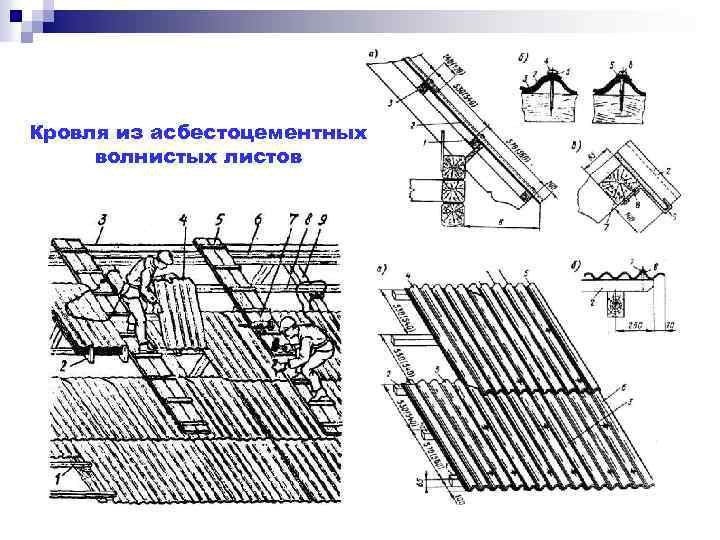

Кровля из асбестоцементных волнистых листов

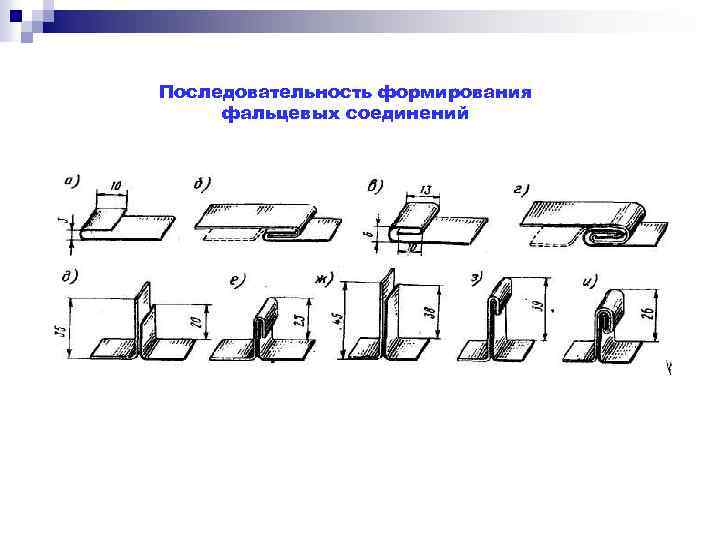

Последовательность формирования фальцевых соединений

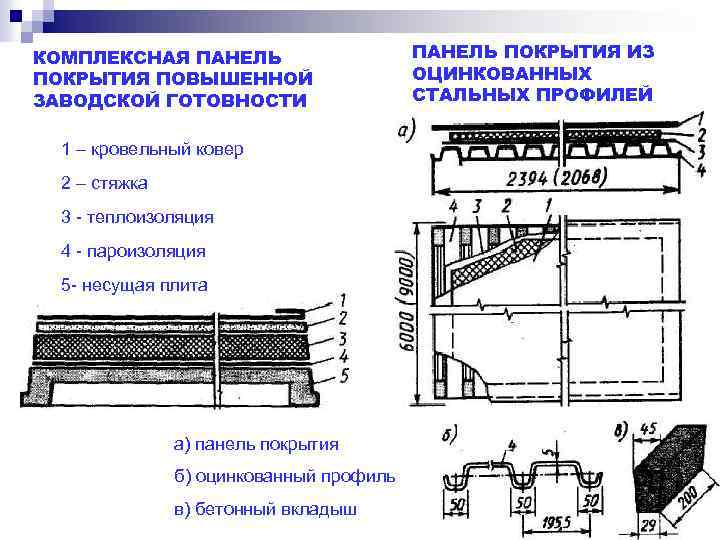

КОМПЛЕКСНАЯ ПАНЕЛЬ ПОКРЫТИЯ ПОВЫШЕННОЙ ЗАВОДСКОЙ ГОТОВНОСТИ 1 – кровельный ковер 2 – стяжка 3 - теплоизоляция 4 - пароизоляция 5 - несущая плита а) панель покрытия б) оцинкованный профиль в) бетонный вкладыш ПАНЕЛЬ ПОКРЫТИЯ ИЗ ОЦИНКОВАННЫХ СТАЛЬНЫХ ПРОФИЛЕЙ

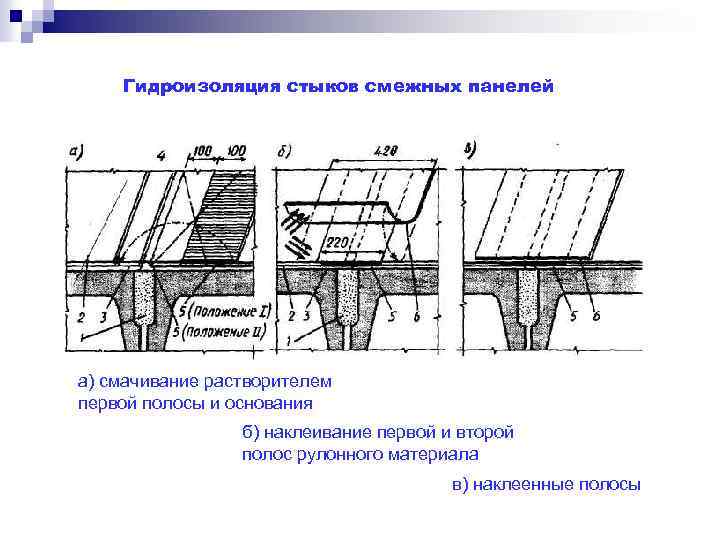

Гидроизоляция стыков смежных панелей а) смачивание растворителем первой полосы и основания б) наклеивание первой и второй полос рулонного материала в) наклеенные полосы

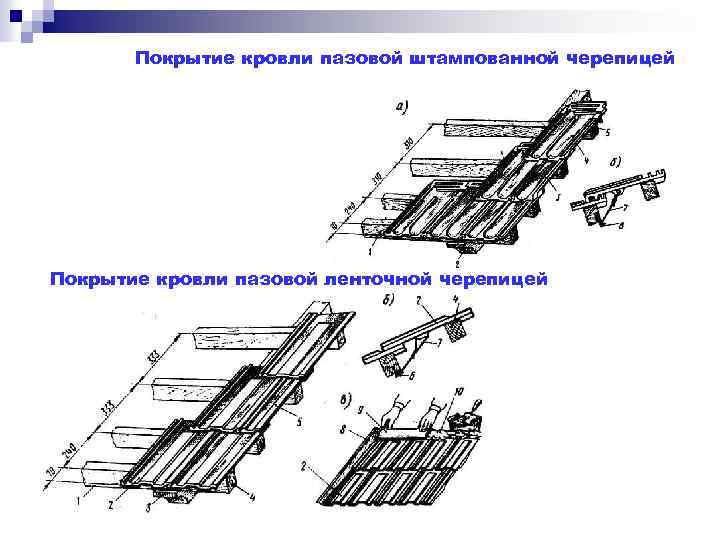

Покрытие кровли пазовой штампованной черепицей Покрытие кровли пазовой ленточной черепицей

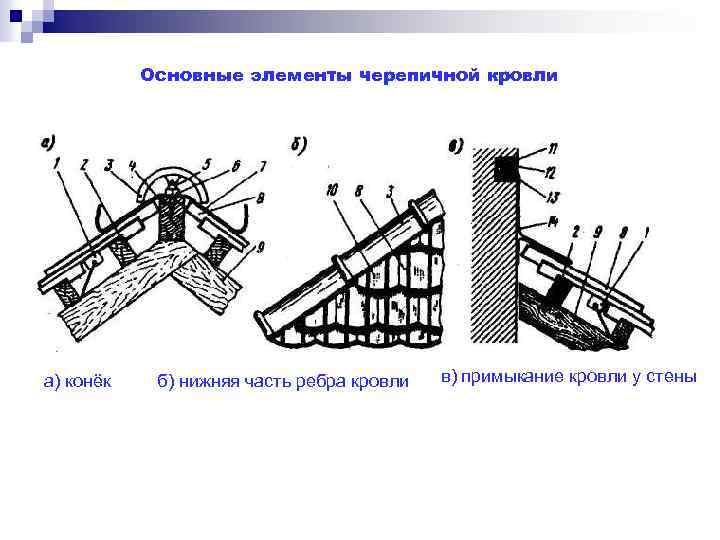

Основные элементы черепичной кровли а) конёк б) нижняя часть ребра кровли в) примыкание кровли у стены

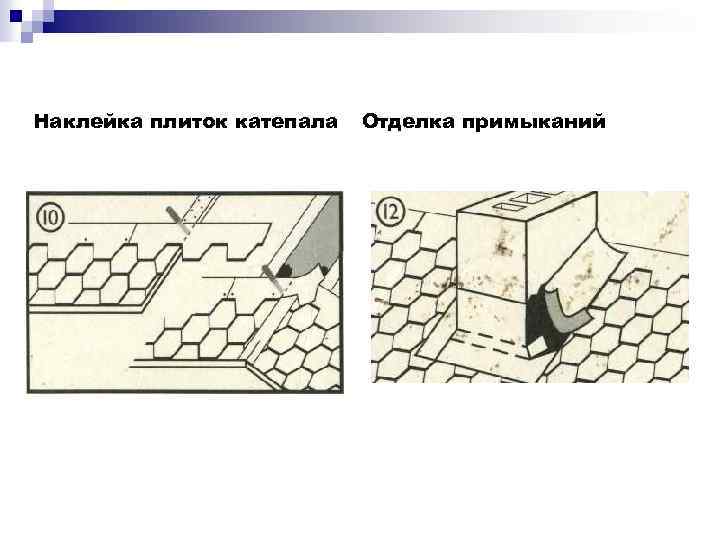

Наклейка плиток катепала Отделка примыканий
