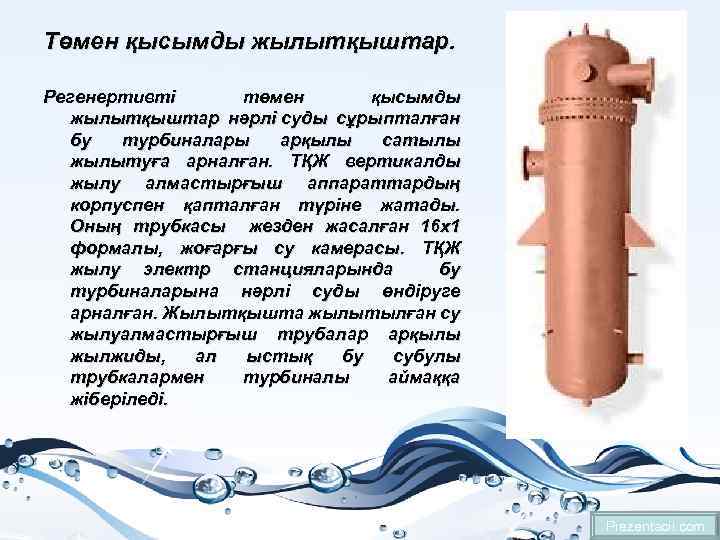

Төмен қысымды жылытқыштар. Регенертивті төмен қысымды жылытқыштар нәрлі суды сұрыпталған бу турбиналары арқылы сатылы жылытуға арналған. ТҚЖ вертикалды жылу алмастырғыш аппараттардың корпуспен қапталған түріне жатады. Оның трубкасы жезден жасалған 16 х1 формалы, жоғарғы су камерасы. ТҚЖ жылу электр станцияларында бу турбиналарына нәрлі суды өндіруге арналған. Жылытқышта жылытылған су жылуалмастырғыш трубалар арқылы жылжиды, ал ыстық бу субулы трубкалармен турбиналы аймаққа жіберіледі. Prezentacii. com

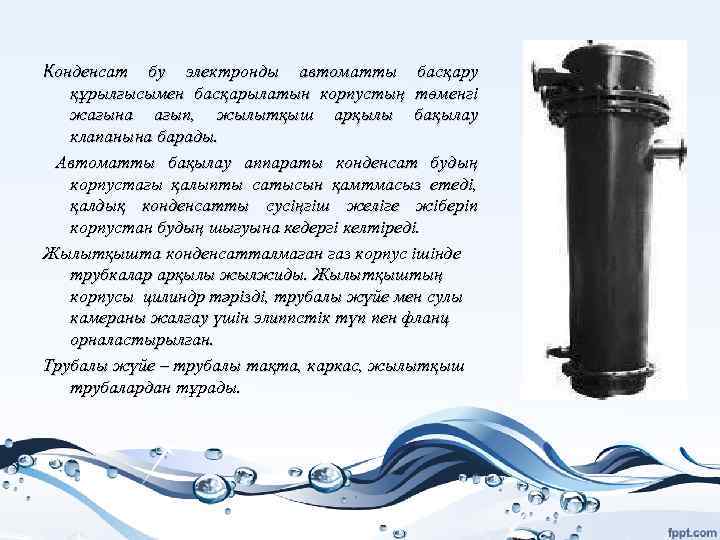

Конденсат бу электронды автоматты басқару құрылғысымен басқарылатын корпустың төменгі жағына ағып, жылытқыш арқылы бақылау клапанына барады. Автоматты бақылау аппараты конденсат будың корпустағы қалыпты сатысын қамтмасыз етеді, қалдық конденсатты сусіңгіш желіге жіберіп корпустан будың шығуына кедергі келтіреді. Жылытқышта конденсатталмаған газ корпус ішінде трубкалар арқылы жылжиды. Жылытқыштың корпусы цилиндр тәрізді, трубалы жүйе мен сулы камераны жалғау үшін элиппстік түп пен фланц орналастырылған. Трубалы жүйе – трубалы тақта, каркас, жылытқыш трубалардан тұрады.

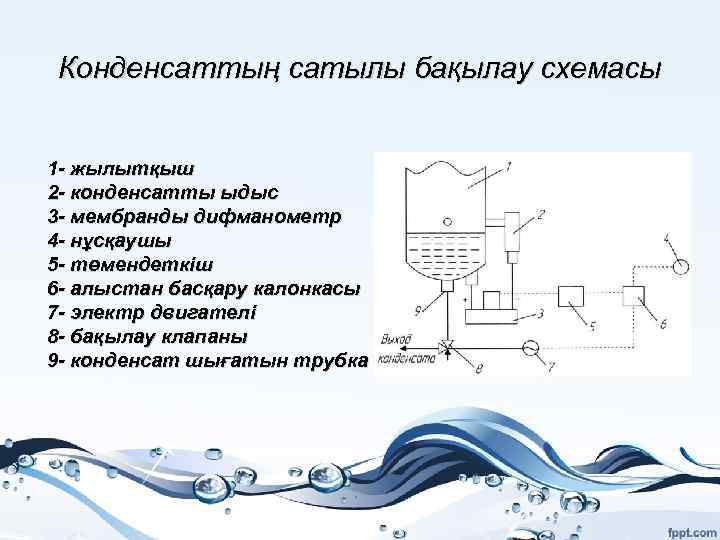

Конденсаттың сатылы бақылау схемасы 1 - жылытқыш 2 - конденсатты ыдыс 3 - мембранды дифманометр 4 - нұсқаушы 5 - төмендеткіш 6 - алыстан басқару калонкасы 7 - электр двигателі 8 - бақылау клапаны 9 - конденсат шығатын трубка

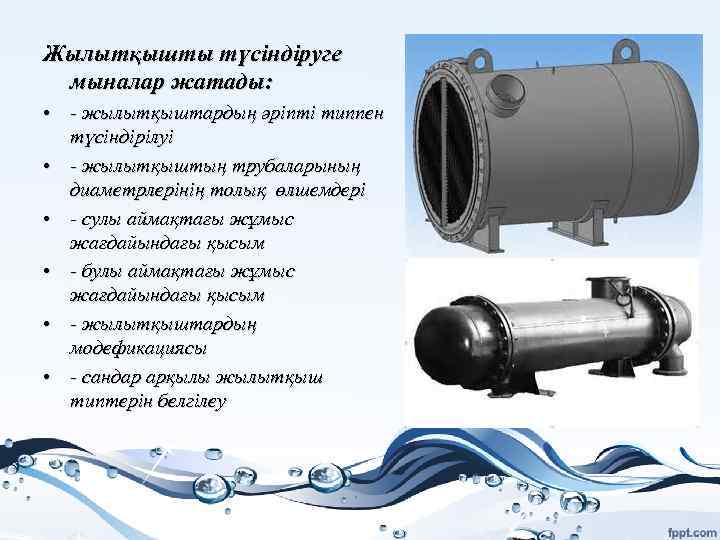

Жылытқышты түсіндіруге мыналар жатады: • - жылытқыштардың әріпті типпен түсіндірілуі • - жылытқыштың трубаларының диаметрлерінің толық өлшемдері • - сулы аймақтағы жұмыс жағдайындағы қысым • - булы аймақтағы жұмыс жағдайындағы қысым • - жылытқыштардың модефикациясы • - сандар арқылы жылытқыш типтерін белгілеу

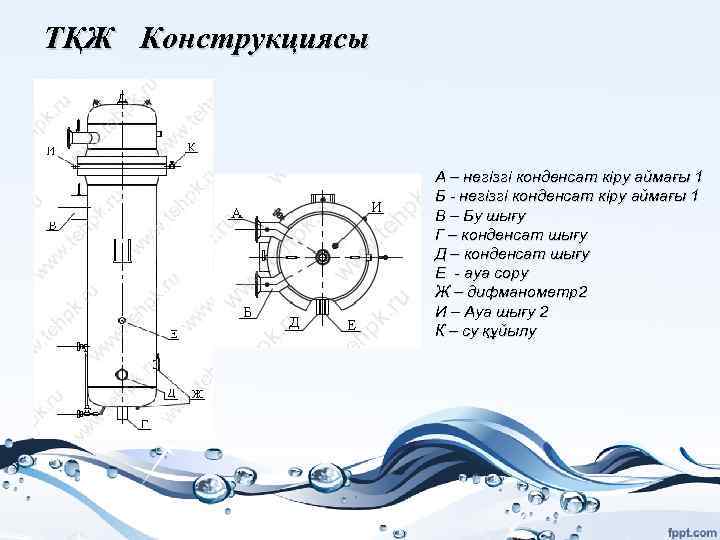

ТҚЖ Конструкциясы А – негізгі конденсат кіру аймағы 1 Б - негізгі конденсат кіру аймағы 1 В – Бу шығу Г – конденсат шығу Д – конденсат шығу Е - ауа сору Ж – дифманометр2 И – Ауа шығу 2 К – су құйылу

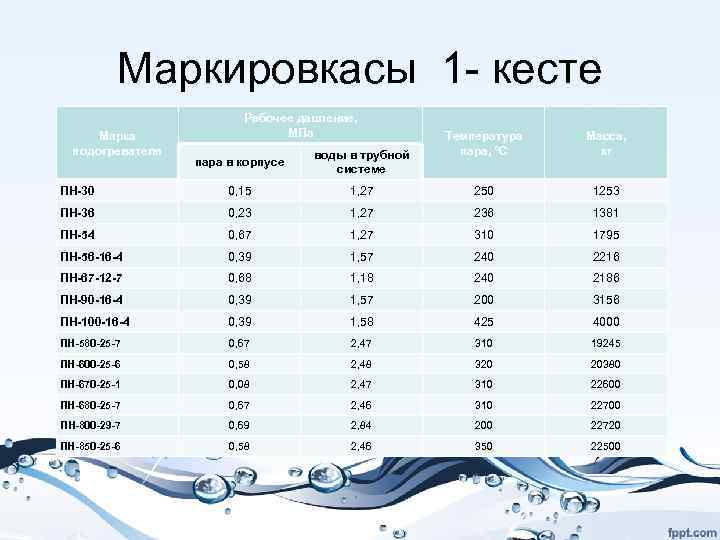

Маркировкасы 1 - кесте Марка подогревателя Рабочее давление, МПа Температура пара, ºC Масса, кг пара в корпусе воды в трубной системе ПН-30 0, 15 1, 27 250 1253 ПН-36 0, 23 1, 27 236 1381 ПН-54 0, 67 1, 27 310 1795 ПН-56 -16 -4 0, 39 1, 57 240 2216 ПН-67 -12 -7 0, 68 1, 18 240 2186 ПН-90 -16 -4 0, 39 1, 57 200 3156 ПH-100 -16 -4 0, 39 1, 58 425 4000 ПH-580 -25 -7 0, 67 2, 47 310 19245 ПH-600 -25 -6 0, 58 2, 48 320 20380 ПH-670 -25 -1 0, 08 2, 47 310 22600 ПH-680 -25 -7 0, 67 2, 46 310 22700 ПН-800 -29 -7 0, 69 2, 84 200 22720 ПH-850 -25 -6 0, 58 2, 46 350 22500

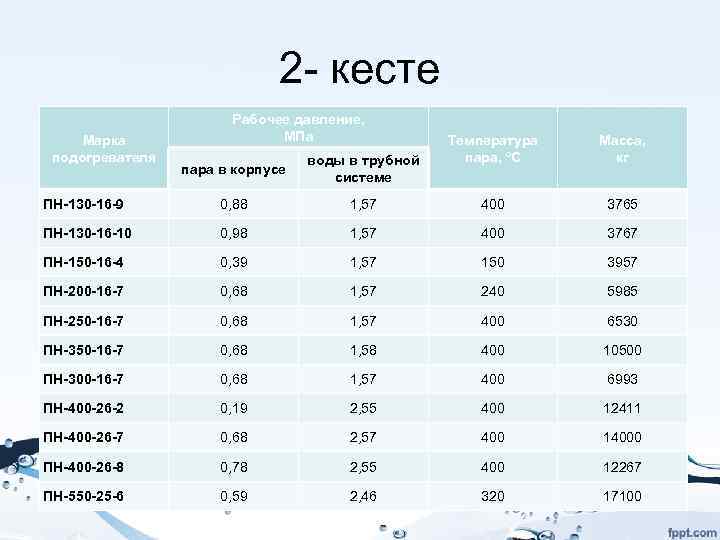

2 - кесте Марка подогревателя Рабочее давление, МПа Температура пара, ºC Масса, кг пара в корпусе воды в трубной системе ПН-130 -16 -9 0, 88 1, 57 400 3765 ПН-130 -16 -10 0, 98 1, 57 400 3767 ПН-150 -16 -4 0, 39 1, 57 150 3957 ПН-200 -16 -7 0, 68 1, 57 240 5985 ПН-250 -16 -7 0, 68 1, 57 400 6530 ПH-350 -16 -7 0, 68 1, 58 400 10500 ПH-300 -16 -7 0, 68 1, 57 400 6993 ПН-400 -26 -2 0, 19 2, 55 400 12411 ПH-400 -26 -7 0, 68 2, 57 400 14000 ПН-400 -26 -8 0, 78 2, 55 400 12267 ПH-550 -25 -6 0, 59 2, 46 320 17100
