Презентация РЖД для смотра- конкурса Презентация по предмету «Устройство контактной сети и воздушных линий» Преподаватель Санкт Петербургского подразделения Октябрьского УЦПК Кантерина Галина Владимировна 15. 09. 2015 1
Тема урока «Контактные подвески» 2

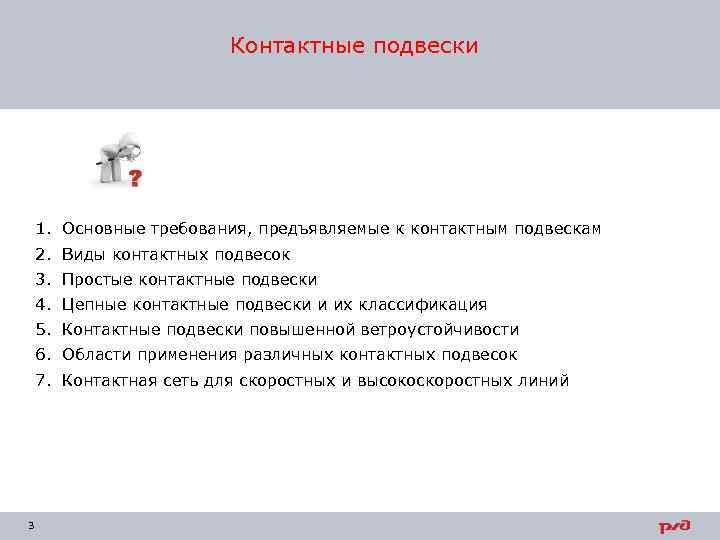

Контактные подвески 1. Основные требования, предъявляемые к контактным подвескам 2. Виды контактных подвесок 3. Простые контактные подвески 4. Цепные контактные подвески и их классификация 5. Контактные подвески повышенной ветроустойчивости 6. Области применения различных контактных подвесок 7. Контактная сеть для скоростных и высокоскоростных линий 3

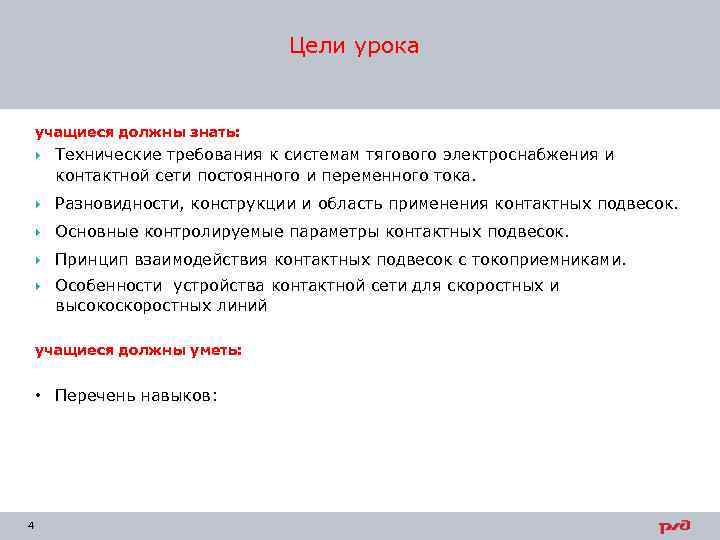

Цели урока учащиеся должны знать: Технические требования к системам тягового электроснабжения и контактной сети постоянного и переменного тока. Разновидности, конструкции и область применения контактных подвесок. Основные контролируемые параметры контактных подвесок. Принцип взаимодействия контактных подвесок с токоприемниками. Особенности устройства контактной сети для скоростных и высокоскоростных линий учащиеся должны уметь: • Перечень навыков: 4

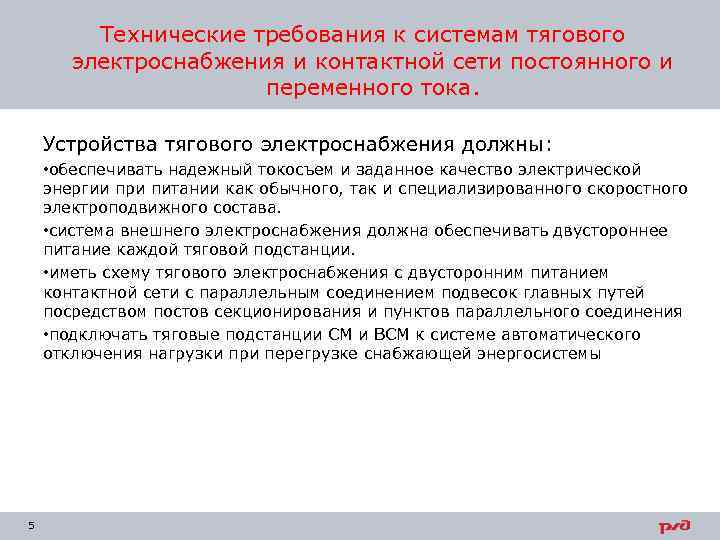

Технические требования к системам тягового электроснабжения и контактной сети постоянного и переменного тока. Устройства тягового электроснабжения должны: • обеспечивать надежный токосъем и заданное качество электрической энергии при питании как обычного, так и специализированного скоростного электроподвижного состава. • система внешнего электроснабжения должна обеспечивать двустороннее питание каждой тяговой подстанции. • иметь схему тягового электроснабжения с двусторонним питанием контактной сети с параллельным соединением подвесок главных путей посредством постов секционирования и пунктов параллельного соединения • подключать тяговые подстанции СМ и ВСМ к системе автоматического отключения нагрузки при перегрузке снабжающей энергосистемы 5
Технические требования к системам тягового электроснабжения и контактной сети постоянного и переменного тока. Качество токосъёма зависит от следующих параметров контактной подвески: Эластичность контактной подвески отношение высоты, на которую поднялся контактный провод, к силе нажатия токоприёмника, вызвавшей его подъём: η=h/P Эластичность должна быть равномерной. Величина, обратная эластичности, называется её жёсткостью. Жёсткость показывает, какую силу надо приложить, чтобы поднять подвеску на 1 м. Ж=P/h Стрела провеса f контактного провода это расстояние, измеренное в плоскости расположения провода между точкой его подвеса и точкой наибольшего провисания. Она зависит от типа подвески, расстояния между опорами, натяжения проводов. Оптимальной является стрела провеса, при которой получается наименьшее вертикальное перемещение точки контакта. Чем больше стрела провеса, тем хуже качество токосъёма. Количество жёстких точек и сосредоточенных нагрузок должно быть наименьшим. 6
Технические требования к системам тягового электроснабжения и контактной сети постоянного и переменного тока. Качество токосъёма простой подвески во многом зависит от стрелы провеса f контактного провода. f = q. L 2/(8 K), где q нагрузка на 1 м провода, Н L длина пролёта, м К натяжение провода, Н. Стрела провеса тем больше, чем больше нагрузка на провод, и тем меньше, чем больше его натяжение. От длины пролёта стрела провеса находится в квадратичной зависимости, т. е. при уменьшении пролёта в 2 раза стрела провеса уменьшится в 4 раза. Стрела провеса вместе с натяжением будут изменяться при изменении температуры провода при увеличении температуры провода, увеличится стрела провеса и уменьшится натяжение провода. 7

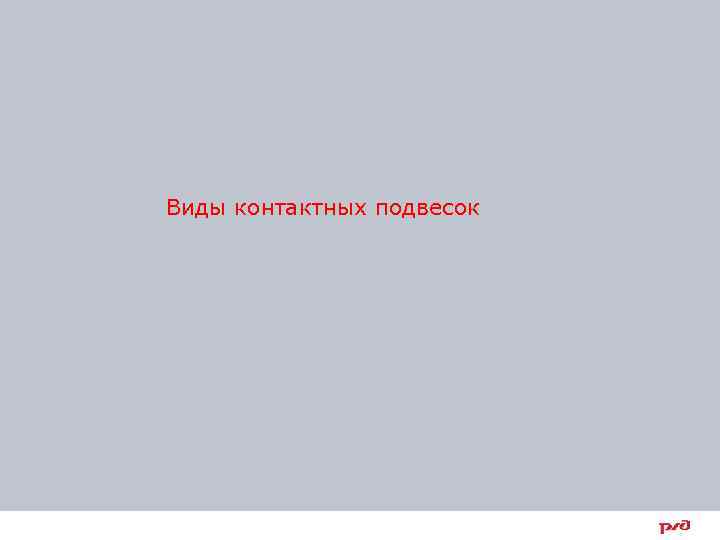

Виды контактных подвесок 8
Виды контактных подвесок Воздушные контактные подвески разделяют на простые и цепные. Простая контактная подвеска (трамвайная) представляет собой контактный провод, свободно ви сящий между точками подвеса на расстоянии пролёта. Применяется при скоростях движения до 50 км/ч. 9
Виды контактных подвесок Цепные контактные подвески 10

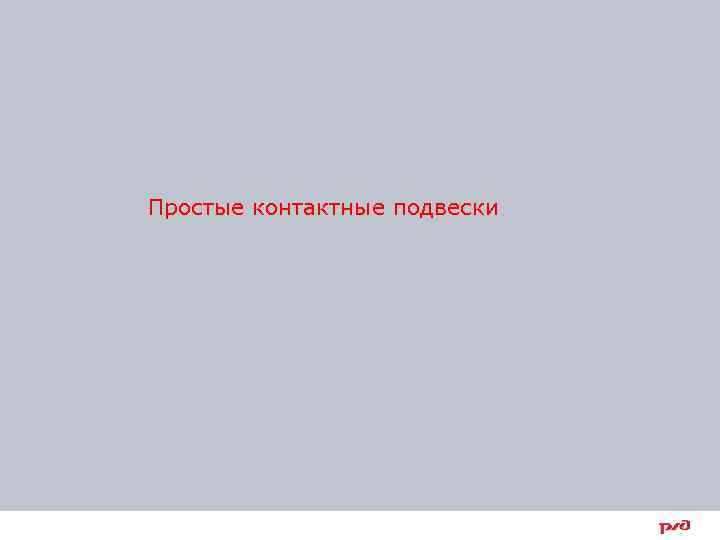

Простые контактные подвески 11
Простые контактные подвески 12

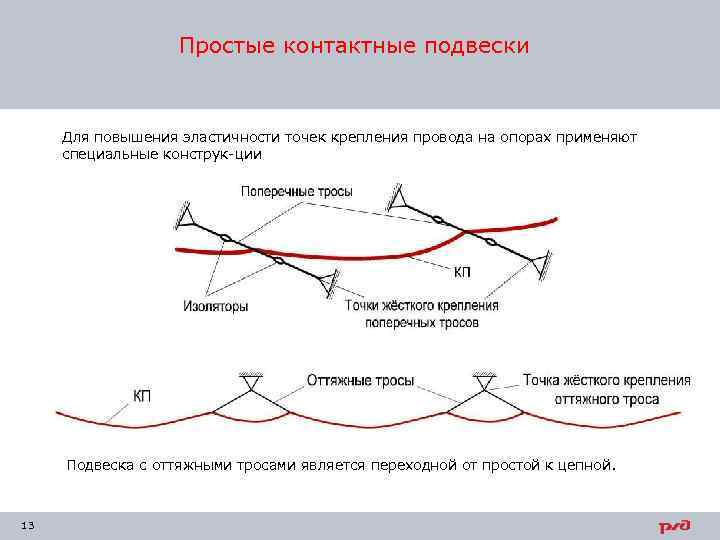

Простые контактные подвески Для повышения эластичности точек крепления провода на опорах применяют специальные конструк ции Подвеска с оттяжными тросами является переходной от простой к цепной. 13
Цепные контактные подвески 14

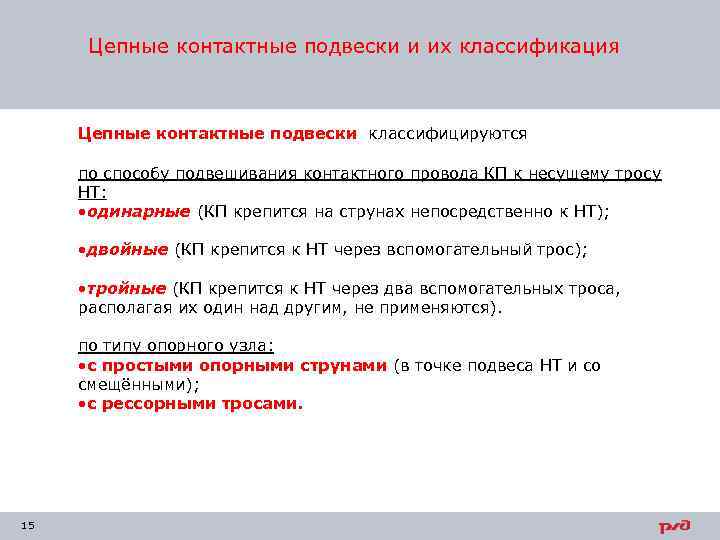

Цепные контактные подвески и их классификация Цепные контактные подвески классифицируются по способу подвешивания контактного провода КП к несущему тросу НТ: • одинарные (КП крепится на струнах непосредственно к НТ); • двойные (КП крепится к НТ через вспомогательный трос); • тройные (КП крепится к НТ через два вспомогательных троса, располагая их один над другим, не применяются). по типу опорного узла: • с простыми опорными струнами (в точке подвеса НТ и со смещёнными); • с рессорными тросами. 15
Основные элементы цепной контактной подвески 1 – несущий трос 2 –контактный провод 3 – рессорный трос 4 – рессорная струна 5 –первая от опоры простая струна 6 – струна 7 – консоль 8 – пята консоли 9 – фиксаторный изолятор 10 – подвесной изолятор 11 –дополнительный фиксатор 12 – заземляющий спуск 13 – траверса ВЛ СЦБ 14 – искровой промежуток 15 – место крепления заземляющего спуска к тяговому рельсу 16
Одинарная цепная подвеска с опорными струнами в точках подвеса НТ 17
Одинарная цепная подвеска со смещёнными опорными струнами 18
Одинарная цепная подвеска с рессорными тросами 1 - рессорный трос, 2 - вертикальные струны 3 - фиксатор 19
Двойная цепная подвеска со смещёнными опорными струнами При установке в двойной подвеске рессорных тросов между НТ и ВТ качество токосъёма значительно улучшится. Стрелы провеса ВТ будут изменяться ещё меньше и, следовательно, изменение стрел провеса КП будут незначительны. Эластичность в пролёте также будет выравнена в большей степени, чем при двойной подвеске со смещёнными опорными струнами 20
21
Пример верстки слайда в одну колонку Маркетинговая успешность оценивается по совокупности относительных достижений в части уровней осведомленности потребителей (знания марки), потребления, лояльности и отказа от потребления. Заголовок в тексте Для успешных марок (положительные значения индекса относительной успешности) средние значения осведомленности составляют 64%, потребления — 45%, лояльности — 18%, отказа — 2. 25%. Заголовок в тексте Для «середнячков» (значения индекса успешности лежат в диапазоне от 1 до 1) — 36%, 16%, 3. 5%, 2. 5% соответственно. 22
Пример оформления списка в одну колонку • Первый уровень − Второй уровень • Третий уровень – Четвертый уровень 23

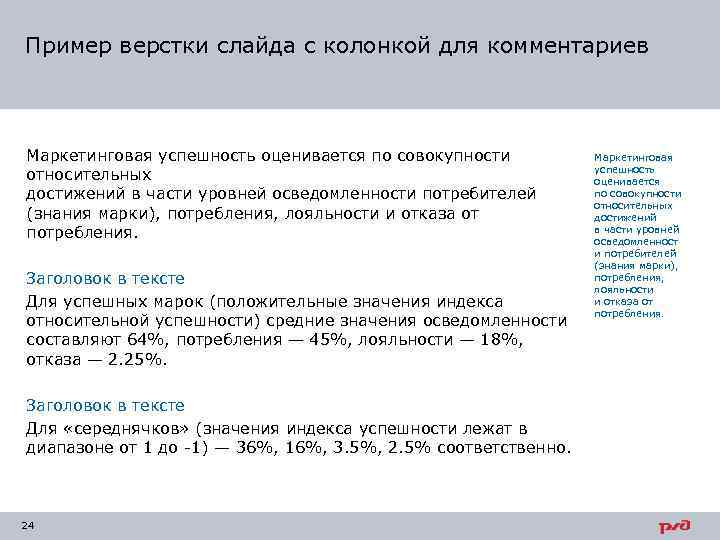

Пример верстки слайда с колонкой для комментариев Маркетинговая успешность оценивается по совокупности Маркетинговая успешность относительных оценивается достижений в части уровней осведомленности потребителей по совокупности относительных (знания марки), потребления, лояльности и отказа от достижений потребления. в части уровней осведомленност и потребителей (знания марки), Заголовок в тексте потребления, лояльности Для успешных марок (положительные значения индекса и отказа от потребления. относительной успешности) средние значения осведомленности составляют 64%, потребления — 45%, лояльности — 18%, отказа — 2. 25%. Заголовок в тексте Для «середнячков» (значения индекса успешности лежат в диапазоне от 1 до 1) — 36%, 16%, 3. 5%, 2. 5% соответственно. 24
Пример верстки слайда в две колонки Маркетинговая успешность оценивается по совокупности относительных достижений в части уровней осведомленности потребителей (знания марки), потребления, лояльности и отказа от потребления. потребления. Для успешных марок (положительные значения индекса относительной успешности) средние значения осведомленности составляют 64%, потребления – 45%, лояльности – 18%, отказа – 2. 25%. 25
Пример верстки слайда в две колонки с иллюстрацией Маркетинговая успешность оценивается по совокупности относительных достижений в части уровней осведомленности потребителей (знания марки), потребления, лояльности и отказа от потребления. Маркетинговая успешность оценивается по совокупности относительных достижений 26

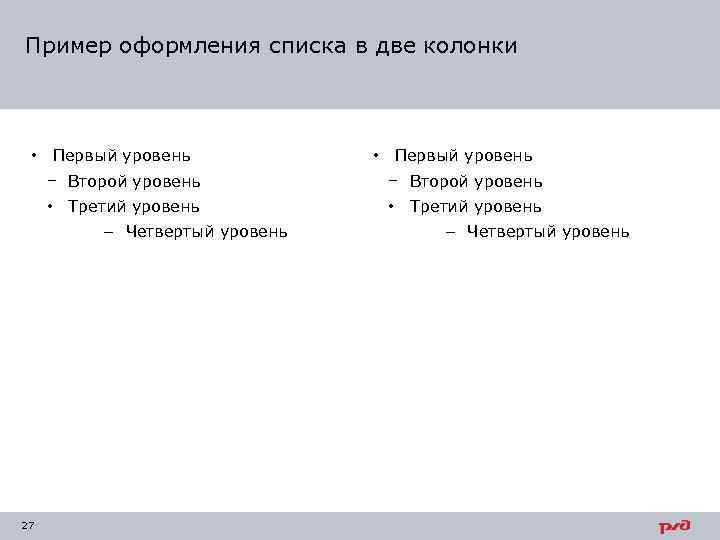

Пример оформления списка в две колонки • Первый уровень − Второй уровень • Третий уровень – Четвертый уровень 27
