Презентация: Режимы работы двухкамерного карбюратора. На примере карбюратора - Ваз 2108. Задорожнюк Игорь.

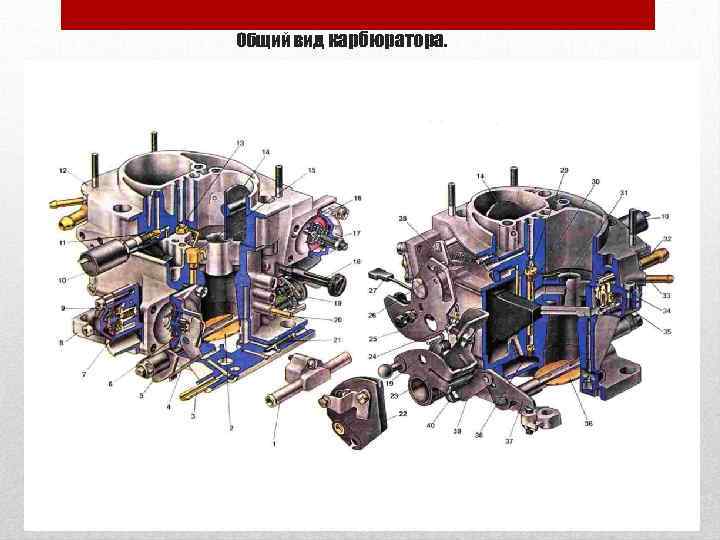

Общий вид карбюратора.
Обозначения. • 1. Блок подогрева карбюратора; 2. Дроссельная заслонка первой камеры; 3. Патрубок для отсоса картерных газов; 4. Рычаг привода ускорительного насоса; 5. Кулачок привода ускорительного насоса: 6. Диафрагма ускорительного насоса; 7. Топливный жиклер экономайзера мощностных режимов; 8. Корпус насоса; 9. Диафрагма экономайзера мощностных режимов; 10. Запорный электромагнитный клапан; 11. Топливный жиклер холостого хода; 12. Крышка карбюратора; 13. Главный воздушный жиклер первой камеры; 14. Воздушная заслонка: 15. Распылители ускорительного насоса с клапаном подачи топлива; 16. Диафрагма пускового устройства; 17. Регулировочный винт пускового устройства; 18. Регулировочный винт количества смеси холостого хода: 19. Рычаг блокировки второй камеры; 20. Патрубок для подачи разрежения к вакуумному регулятору распределителя зажигания; 21. Регулировочный винт качества смеси холостого хода; 22. Сектор управления дроссельными заслонками: 23. Рычаг привода дроссельных заслонок; 24. Регулировочный винт приоткрывания дроссельной заслонки первой камеры: 25. Рычаг управления воздушной заслонкой: 26. Шток пускового устройства; 27. Электрический провод концевого выключателя экономайзера принудительного хо- -лостого хода: 28. Рычаг воздушной заслонки: 29. Главный воздушный жиклер второй камеры; 30. Эмульсионная трубка; 31. Распылитель главной дозирующей системы второй камеры: 32. Патрубок подачи топлива: 33. Патрубок слива топлива в бак; 34. Топливный фильтр; 35. Игольчатый клапан; 36. Дроссельная заслонка второй камеры: 37. Рычаг дроссельной заслонки второй камеры; 38. Главный топливный жиклер второй камеры; 39. Рычаг привода дроссельной заслонки второй камеры: 40. Поплавок.
Режимы работы.

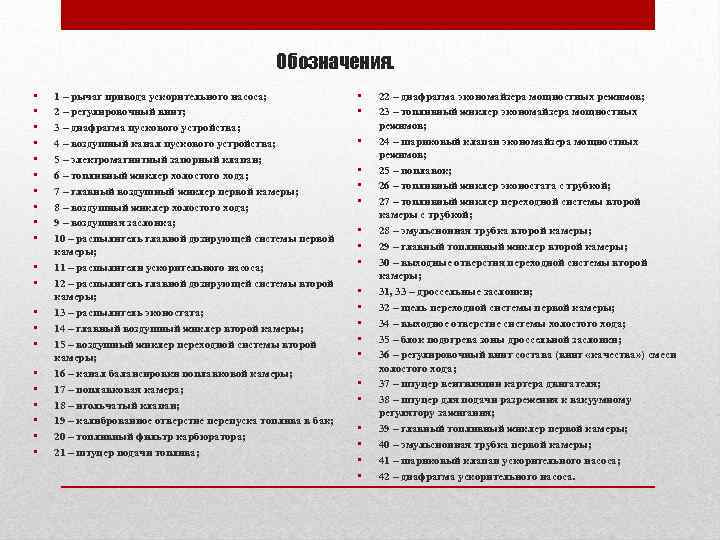

Обозначения. • • • • • • 1 – рычаг привода ускорительного насоса; 2 – регулировочный винт; 3 – диафрагма пускового устройства; 4 – воздушный канал пускового устройства; 5 – электромагнитный запорный клапан; 6 – топливный жиклер холостого хода; 7 – главный воздушный жиклер первой камеры; 8 – воздушный жиклер холостого хода; 9 – воздушная заслонка; 10 – распылитель главной дозирующей системы первой камеры; 11 – распылители ускорительного насоса; 12 – распылитель главной дозирующей системы второй камеры; 13 – распылитель эконостата; 14 – главный воздушный жиклер второй камеры; 15 – воздушный жиклер переходной системы второй камеры; 16 – канал балансировки поплавковой камеры; 17 – поплавковая камера; 18 – игольчатый клапан; 19 – калиброванное отверстие перепуска топлива в бак; 20 – топливный фильтр карбюратора; 21 – штуцер подачи топлива; • • • • • 22 – диафрагма экономайзера мощностных режимов; 23 – топливный жиклер экономайзера мощностных режимов; 24 – шариковый клапан экономайзера мощностных режимов; 25 – поплавок; 26 – топливный жиклер эконостата с трубкой; 27 – топливный жиклер переходной системы второй камеры с трубкой; 28 – эмульсионная трубка второй камеры; 29 – главный топливный жиклер второй камеры; 30 – выходные отверстия переходной системы второй камеры; 31, 33 – дроссельные заслонки; 32 – щель переходной системы первой камеры; 34 – выходное отверстие системы холостого хода; 35 – блок подогрева зоны дроссельной заслонки; 36 – регулировочный винт состава (винт «качества» ) смеси холостого хода; 37 – штуцер вентиляции картера двигателя; 38 – штуцер для подачи разрежения к вакуумному регулятору зажигания; 39 – главный топливный жиклер первой камеры; 40 – эмульсионная трубка первой камеры; 41 – шариковый клапан ускорительного насоса; 42 – диафрагма ускорительного насоса.
