ПРЕЗЕНТАЦИЯ ПО ТЕМЕ ОСНОВНЫЕ ИСТОЧНИКИ ВЗАИМНЫХ ПОМЕХ ОМСК 2012 Подготовил студент группы РП 419 ПРЕЗЕНТАЦИЯ ПО ТЕМЕ ОСНОВНЫЕ ИСТОЧНИКИ ВЗАИМНЫХ ПОМЕХ ОМСК 2012 Подготовил студент группы РП 419 Серебряков Кирилл

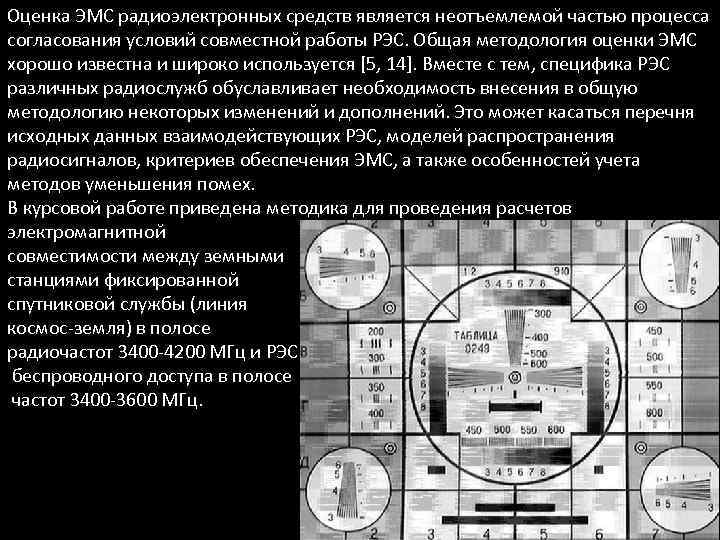

Оценка ЭМС радиоэлектронных средств является неотъемлемой частью процесса согласования условий совместной работы РЭС. Общая Оценка ЭМС радиоэлектронных средств является неотъемлемой частью процесса согласования условий совместной работы РЭС. Общая методология оценки ЭМС хорошо известна и широко используется [5, 14]. Вместе с тем, специфика РЭС различных радиослужб обуславливает необходимость внесения в общую методологию некоторых изменений и дополнений. Это может касаться перечня исходных данных взаимодействующих РЭС, моделей распространения радиосигналов, критериев обеспечения ЭМС, а также особенностей учета методов уменьшения помех. В курсовой работе приведена методика для проведения расчетов электромагнитной совместимости между земными станциями фиксированной спутниковой службы (линия космос земля) в полосе радиочастот 3400 4200 МГц и РЭС беспроводного доступа в полосе частот 3400 3600 МГц.

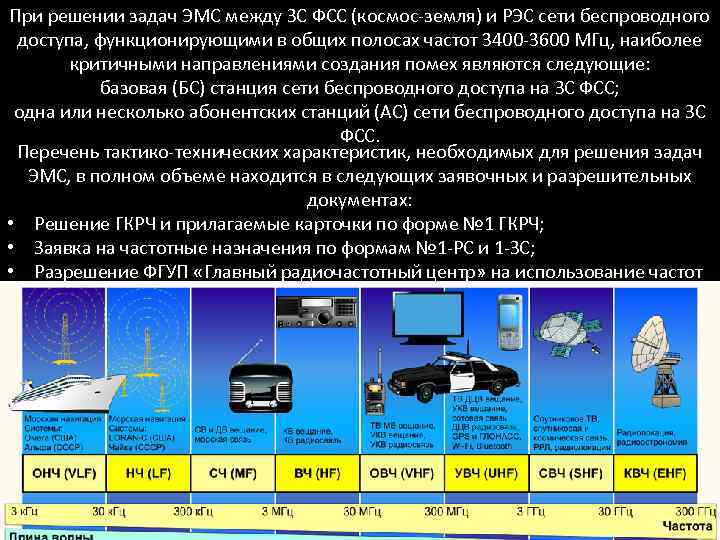

При решении задач ЭМС между ЗС ФСС (космос земля) и РЭС сети беспроводного доступа, При решении задач ЭМС между ЗС ФСС (космос земля) и РЭС сети беспроводного доступа, функционирующими в общих полосах частот 3400 3600 МГц, наиболее критичными направлениями создания помех являются следующие: базовая (БС) станция сети беспроводного доступа на ЗС ФСС; одна или несколько абонентских станций (АС) сети беспроводного доступа на ЗС ФСС. Перечень тактико технических характеристик, необходимых для решения задач ЭМС, в полном объеме находится в следующих заявочных и разрешительных документах: • Решение ГКРЧ и прилагаемые карточки по форме № 1 ГКРЧ; • Заявка на частотные назначения по формам № 1 РС и 1 ЗС; • Разрешение ФГУП «Главный радиочастотный центр» на использование частот

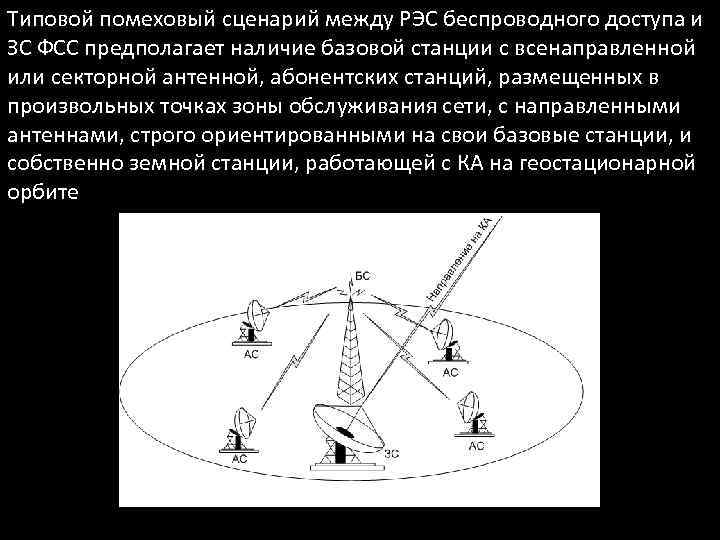

Типовой помеховый сценарий между РЭС беспроводного доступа и ЗС ФСС предполагает наличие базовой станции Типовой помеховый сценарий между РЭС беспроводного доступа и ЗС ФСС предполагает наличие базовой станции с всенаправленной или секторной антенной, абонентских станций, размещенных в произвольных точках зоны обслуживания сети, с направленными антеннами, строго ориентированными на свои базовые станции, и собственно земной станции, работающей с КА на геостационарной орбите

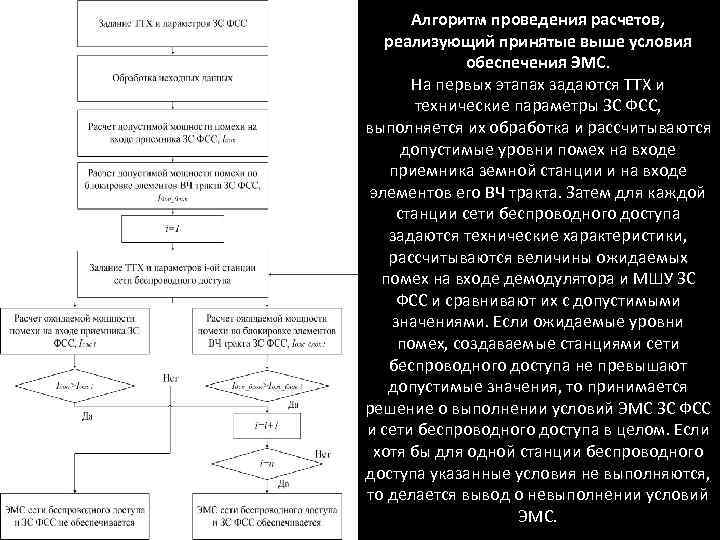

Алгоритм проведения расчетов, реализующий принятые выше условия обеспечения ЭМС. На первых этапах задаются ТТХ Алгоритм проведения расчетов, реализующий принятые выше условия обеспечения ЭМС. На первых этапах задаются ТТХ и технические параметры ЗС ФСС, выполняется их обработка и рассчитываются допустимые уровни помех на входе приемника земной станции и на входе элементов его ВЧ тракта. Затем для каждой станции сети беспроводного доступа задаются технические характеристики, рассчитываются величины ожидаемых помех на входе демодулятора и МШУ ЗС ФСС и сравнивают их с допустимыми значениями. Если ожидаемые уровни помех, создаваемые станциями сети беспроводного доступа не превышают допустимые значения, то принимается решение о выполнении условий ЭМС ЗС ФСС и сети беспроводного доступа в целом. Если хотя бы для одной станции беспроводного доступа указанные условия не выполняются, то делается вывод о невыполнении условий ЭМС.

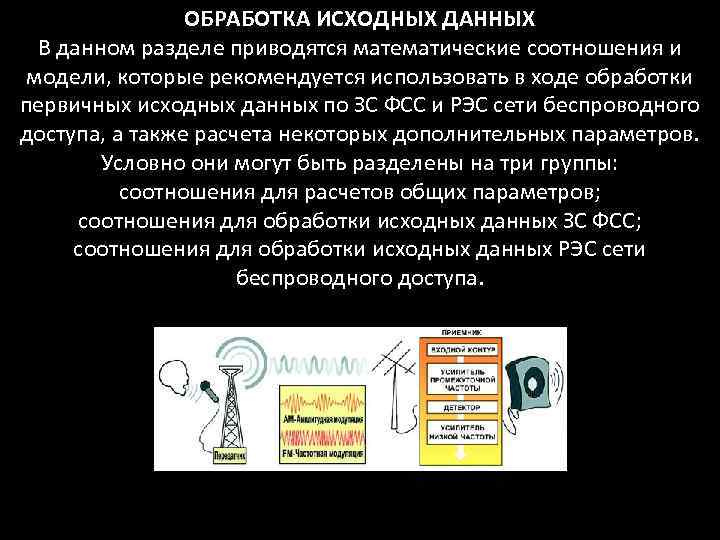

ОБРАБОТКА ИСХОДНЫХ ДАННЫХ В данном разделе приводятся математические соотношения и модели, которые рекомендуется использовать ОБРАБОТКА ИСХОДНЫХ ДАННЫХ В данном разделе приводятся математические соотношения и модели, которые рекомендуется использовать в ходе обработки первичных исходных данных по ЗС ФСС и РЭС сети беспроводного доступа, а также расчета некоторых дополнительных параметров. Условно они могут быть разделены на три группы: соотношения для расчетов общих параметров; соотношения для обработки исходных данных ЗС ФСС; соотношения для обработки исходных данных РЭС сети беспроводного доступа.

РАСЧЕТ ОЖИДАЕМОЙ МОЩНОСТИ ПОМЕХИ Расчет реально создаваемых уровней помех осуществляется на основе уравнения радиолинии, РАСЧЕТ ОЖИДАЕМОЙ МОЩНОСТИ ПОМЕХИ Расчет реально создаваемых уровней помех осуществляется на основе уравнения радиолинии, устанавливающего взаимосвязь энергетических, частотных и пространственных параметров РЭС полезного сигнала (рецептора радиопомех) и мешающих сигналов (источников непреднамеренных помех). Поскольку основу оценки ЭМС составляет последовательный анализ так называемых «дуэльной» ситуаций, в качестве приемника полезного сигнала рассматривается ЗС ФСС, а источника помех – РЭС беспроводного доступа. Ниже приводятся уравнения мощности ожидаемых помех в полосе демодулятора и в элементах высокочастотного тракта приемника ЗС ФСС. Уравнение мощности ожидаемой помехи в полосе демодулятора ЗС ФСС I ож = ЭИИМ( )+GЗС( )- ЗС+OCR( F)-L(d, h. ЗС, h. РЭС, р)- Z-Lпол где:

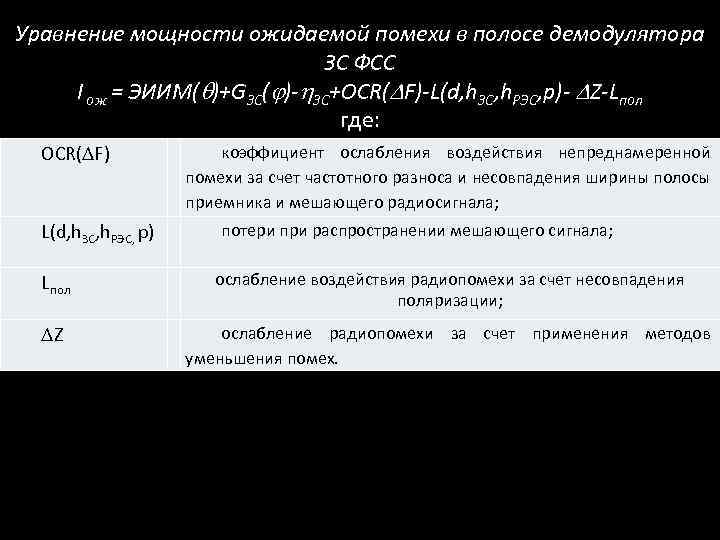

Уравнение мощности ожидаемой помехи в полосе демодулятора ЗС ФСС I ож = ЭИИМ( )+GЗС( Уравнение мощности ожидаемой помехи в полосе демодулятора ЗС ФСС I ож = ЭИИМ( )+GЗС( )- ЗС+OCR( F)-L(d, h. ЗС, h. РЭС, р)- Z-Lпол где: OCR( F) L(d, h. ЗС, h. РЭС, р) коэффициент ослабления воздействия непреднамеренной помехи за счет частотного разноса и несовпадения ширины полосы приемника и мешающего радиосигнала; потери при распространении мешающего сигнала; Lпол ослабление воздействия радиопомехи за счет несовпадения поляризации; Z ослабление радиопомехи за счет применения методов уменьшения помех.

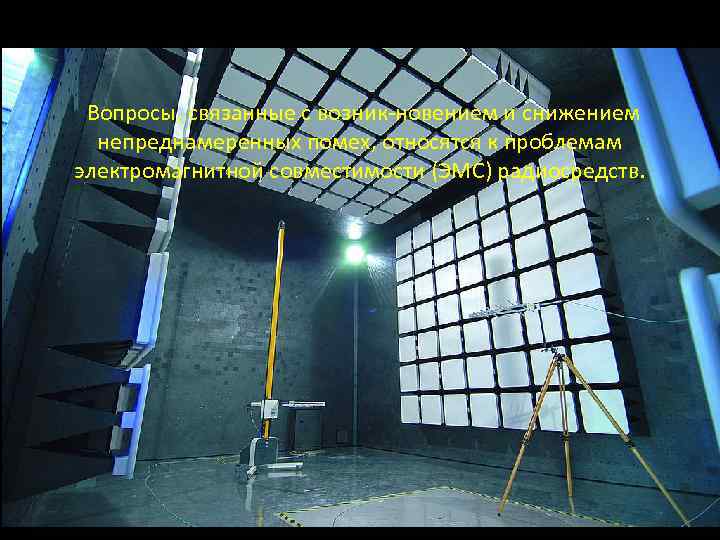

Вопросы, связанные с возник новением и снижением непреднамеренных помех, относятся к проблемам электромагнитной совместимости Вопросы, связанные с возник новением и снижением непреднамеренных помех, относятся к проблемам электромагнитной совместимости (ЭМС) радиосредств.

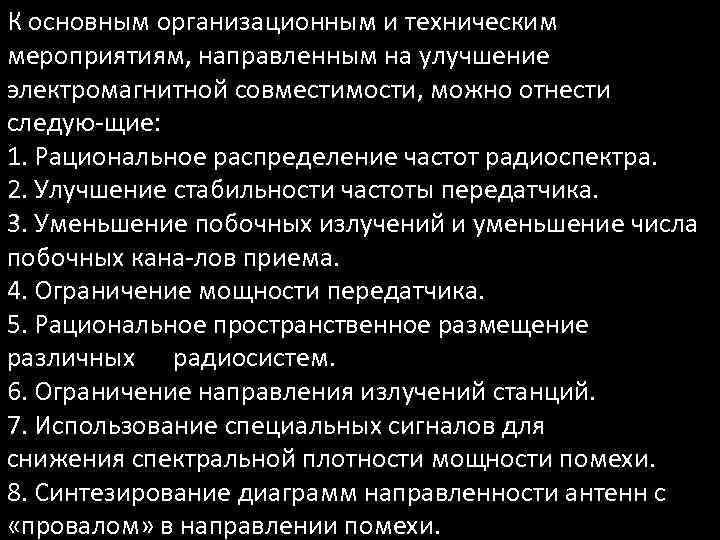

К основным организационным и техническим мероприятиям, направленным на улучшение электромагнитной совместимости, можно отнести следую К основным организационным и техническим мероприятиям, направленным на улучшение электромагнитной совместимости, можно отнести следую щие: 1. Рациональное распределение частот радиоспектра. 2. Улучшение стабильности частоты передатчика. 3. Уменьшение побочных излучений и уменьшение числа побочных кана лов приема. 4. Ограничение мощности передатчика. 5. Рациональное пространственное размещение различных радиосистем. 6. Ограничение направления излучений станций. 7. Использование специальных сигналов для снижения спектральной плотности мощности помехи. 8. Синтезирование диаграмм направленности антенн с «провалом» в направлении помехи.
