Презентация по теме: « Кинематика кулисного механизма»

Презентация по теме: « Кинематика кулисного механизма» Выполнила: Макарова М. А. ИБМ 5 -61 Руководитель: Леонов И. В. Москва 2012

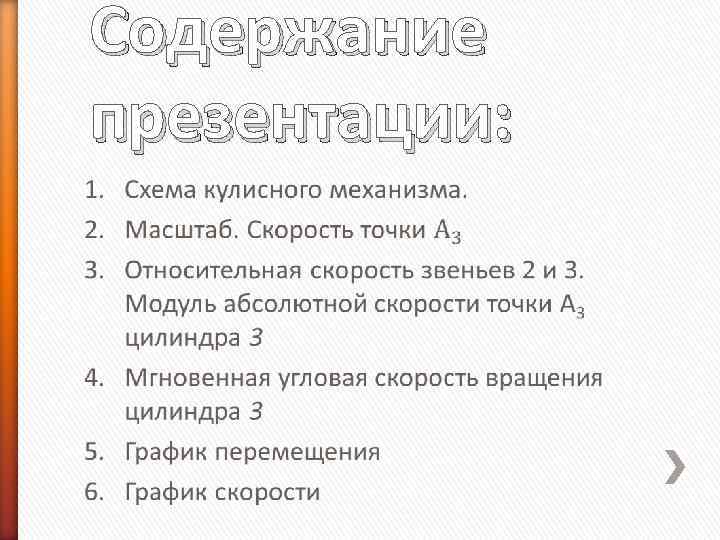

Содержание презентации: »

1. Кинематическая схема и план скоростей механизма качающегося цилиндра 1 – кривошип; 2 – поршень со штоком; 3 –качающийся цилиндр

2. Масштаб:

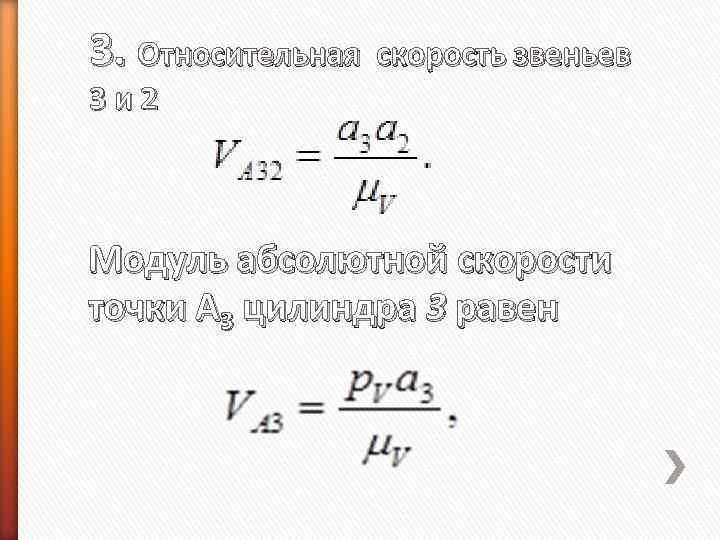

3. Относительная скорость звеньев 3 и 2 Модуль абсолютной скорости точки А 3 цилиндра 3 равен

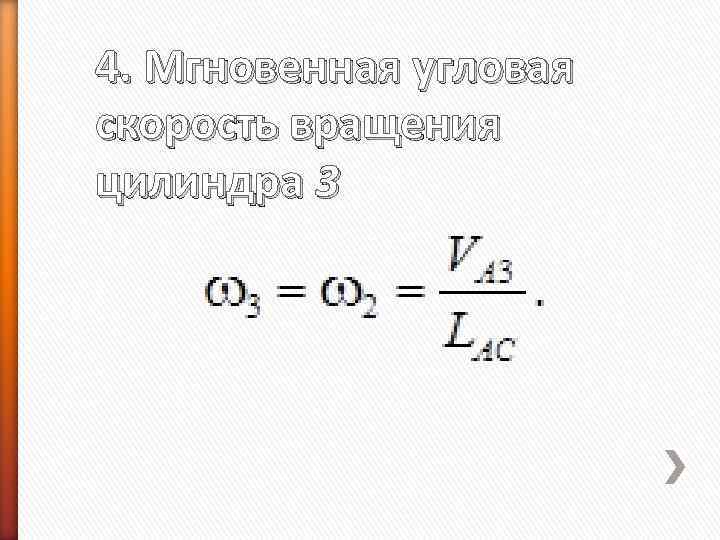

4. Мгновенная угловая скорость вращения цилиндра 3

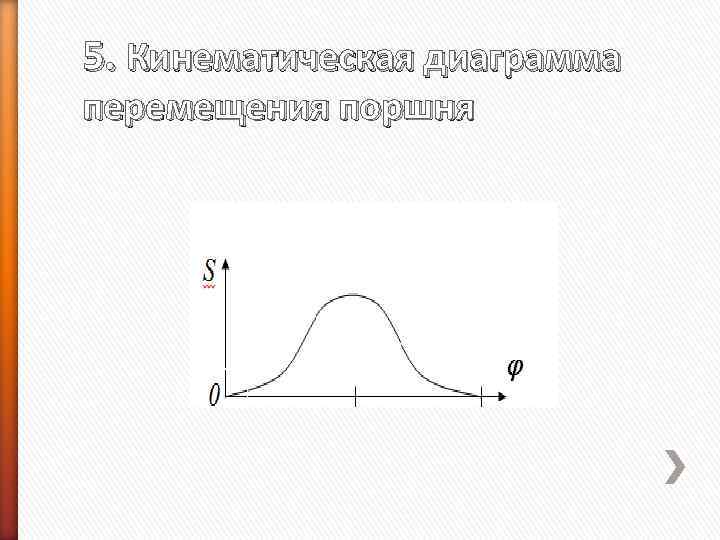

5. Кинематическая диаграмма перемещения поршня

6. Кинематическая диаграмма скорости поршня »

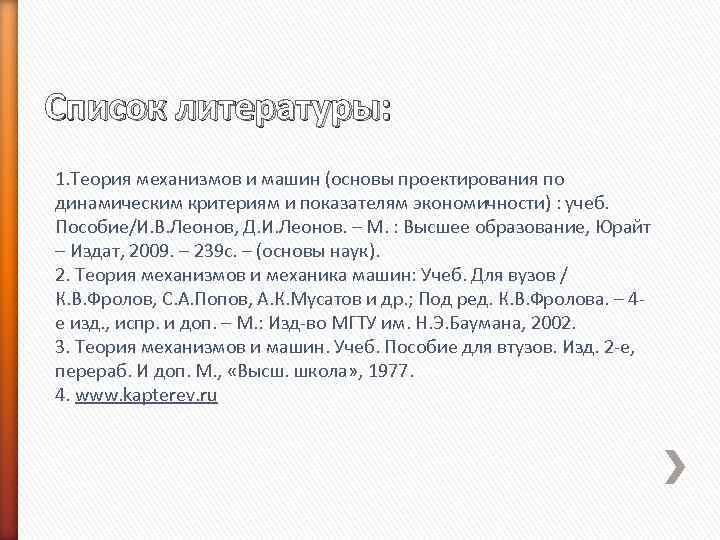

Список литературы: 1. Теория механизмов и машин (основы проектирования по динамическим критериям и показателям экономичности) : учеб. Пособие/И. В. Леонов, Д. И. Леонов. – М. : Высшее образование, Юрайт – Издат, 2009. – 239 с. – (основы наук). 2. Теория механизмов и механика машин: Учеб. Для вузов / К. В. Фролов, С. А. Попов, А. К. Мусатов и др. ; Под ред. К. В. Фролова. – 4 - е изд. , испр. и доп. – М. : Изд-во МГТУ им. Н. Э. Баумана, 2002. 3. Теория механизмов и машин. Учеб. Пособие для втузов. Изд. 2 -е, перераб. И доп. М. , «Высш. школа» , 1977. 4. www. kapterev. ru
