Презентация по методологии научных исследований Гидроабразивная резка Выполнили: студенты группы М 11 -ПК Хренова Е. В. Смирнова К. Д.
1. Сущность процесса Гидроабразивной резки Если обычную воду сжать под давлением около 4000 атмосфер, а затем пропустить через отверстие диаметром меньше 1 мм, то она потечет со скоростью, превышающей скорость звука в 3– 4 раза. струя Будучи направленной на обрабатываемое изделие, такая воды становится режущим инструментом.

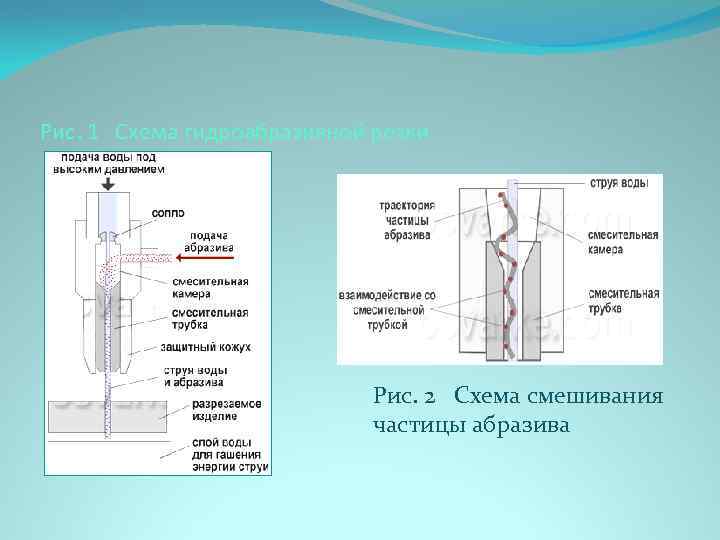

Рис. 1 Схема гидроабразивной резки Рис. 2 Схема смешивания частицы абразива

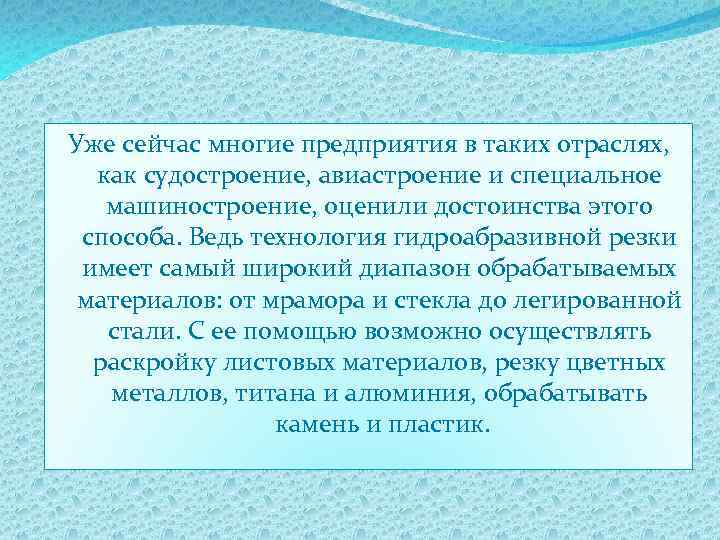

Уже сейчас многие предприятия в таких отраслях, как судостроение, авиастроение и специальное машиностроение, оценили достоинства этого способа. Ведь технология гидроабразивной резки имеет самый широкий диапазон обрабатываемых материалов: от мрамора и стекла до легированной стали. С ее помощью возможно осуществлять раскройку листовых материалов, резку цветных металлов, титана и алюминия, обрабатывать камень и пластик.
Основными технологическими параметрами процесса гидроабразивной резки являются: скорость резки; вид, свойства и толщина разрезаемого изделия; внутренние диаметры водяного сопла и смесительной трубки; тип, размер, скорость потока и концентрация в режущей смеси абразивных частиц; давление.

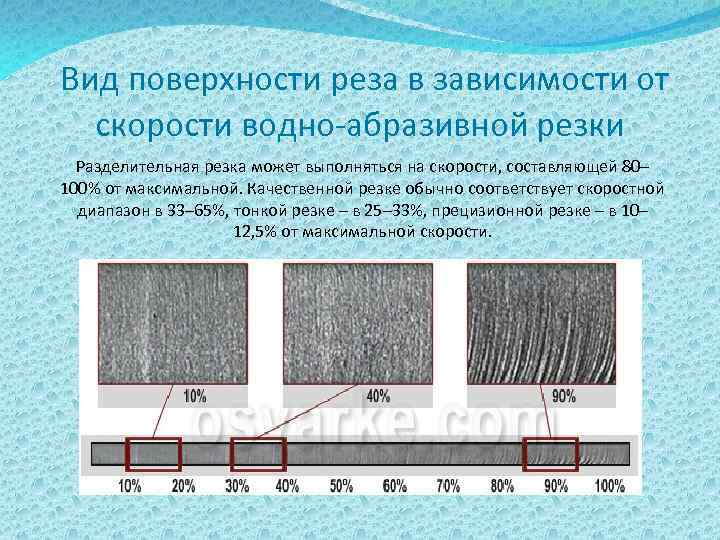

Вид поверхности реза в зависимости от скорости водно-абразивной резки Разделительная резка может выполняться на скорости, составляющей 80– 100% от максимальной. Качественной резке обычно соответствует скоростной диапазон в 33– 65%, тонкой резке – в 25– 33%, прецизионной резке – в 10– 12, 5% от максимальной скорости.
Скорость резки (скорость перемещения режущей головки вдоль поверхности обрабатываемого изделия) существенно влияет на качество реза. При высокой скорости происходит отклонение (занос) водно-абразивной струи от прямолинейности, а также заметно проявляется ослабевание струи по мере разрезания материала. Как следствие, увеличиваются конусность реза и его шероховатость.
Преимущества гидроабразивной резки: v. Универсальность v. Низкая температура в зоне реза 60 -90 °С v. Высокая точность резки. Резка по контуру любой сложности v. Хорошее качество поверхности реза v. Экономичность процесса v. Экологическая чистота и полное отсутствие вредных газовыделений v. Полная пожаро- и взрывобезопасность

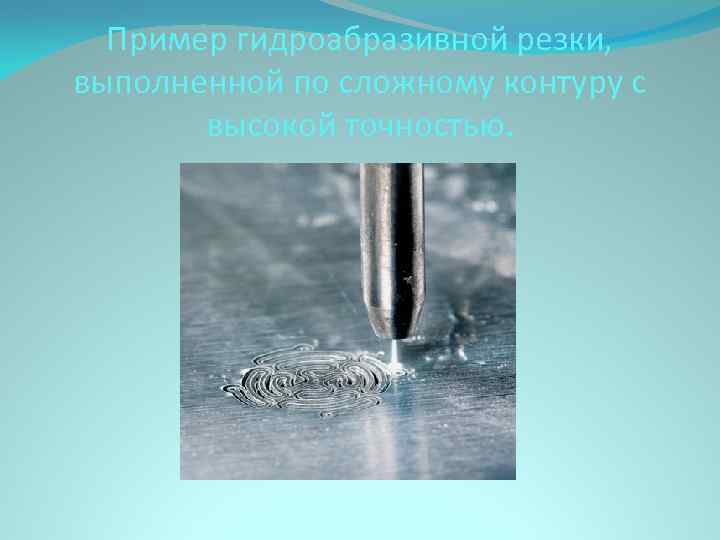

Пример гидроабразивной резки, выполненной по сложному контуру с высокой точностью.
К недостаткам водно-абразивной резки относятся: существенно меньшая скорость разрезания стали малой толщины по сравнению с плазменной и лазерной резкой; высокая стоимость оборудования и высокие эксплуатационные затраты (характерно и для лазерной резки), обусловленные расходом абразива, электроэнергии, воды, заменами смесительных трубок, водяных сопел и уплотнителей, выдерживающих высокое давление, а также издержками по утилизации отходов; повышенный шум из-за истечения струи со сверхзвуковой скоростью (характерно и для плазменной резки).
Сравнение гидроабразивной резки с кислородной, плазменной и лазерной резкой Наименование Характеристика водно-абразивной резки по отношению к кислородной плазменной лазерной очень сильно превосходит еще шире Качество очень сильно превосходит Зона термического влияния гораздо меньше Ограничение по максимальной толщине металла уступает превосходит значительно превосходит Производительность резки тонкой стали (до 6 мм, без пакетной резки) уступает существенно уступает Диапазон разрезаемых материалов
Спасибо за внимание!
