Персональные компьютеры имеют четыре иерархических уровня памяти: u - микропроцессорная память (МПП); u - регистровая кэш-память; u - основная память (ОП); u - внешняя память (ВЗУ).

Две важнейших характеристики (емкость памяти и ее быстродействие) указанных типов памяти приведены в таблице. Сравнительные характеристики запоминающих устройств

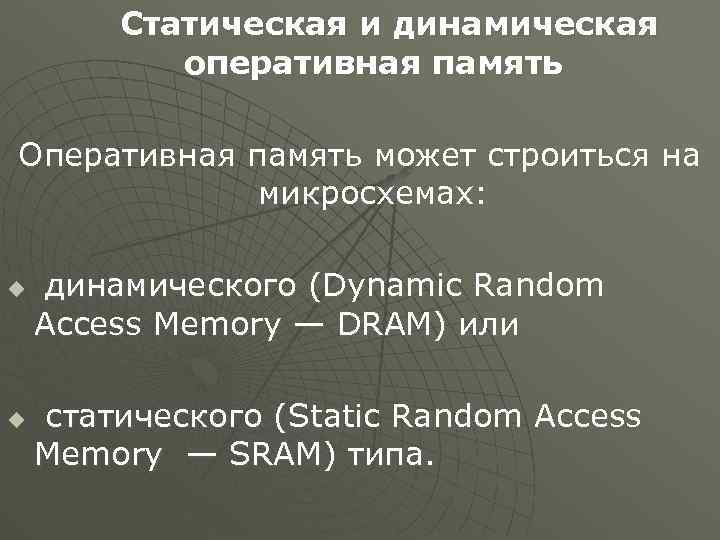

Статическая и динамическая оперативная память Оперативная память может строиться на микросхемах: u u динамического (Dynamic Random Access Memory — DRAM) или статического (Static Random Access Memory — SRAM) типа.

Регистровая кэш-память — высокоскоростная память сравнительно большой емкости, являющаяся буфером между ОП и МП и позволяющая увеличить скорость выполнения операций. Регистры кэш-памяти недоступны для пользователя, отсюда и название кэш (Cache), что в переводе с английского означает «тайник» .

По принципу записи результатов в оперативную память различают два типа кэш-памяти: u u кэш-память «с обратной записью» результаты операций прежде, чем их записать в ОП, фиксируются, а затем контроллер кэш-памяти самостоятельно перезаписывает эти данные в ОП; кэш-память «со сквозной записью» результаты операций одновременно, параллельно записываются и в кэшпамять, и в ОП.

Основная память При рассмотрении структуры основной памяти можно говорить: u как о физической структуре, то есть об основных ее конструктивных компонентах; u так и о логической структуре, то есть о ее различных областях, условно выделенных для организации более удобных режимов их использования и обслуживания.

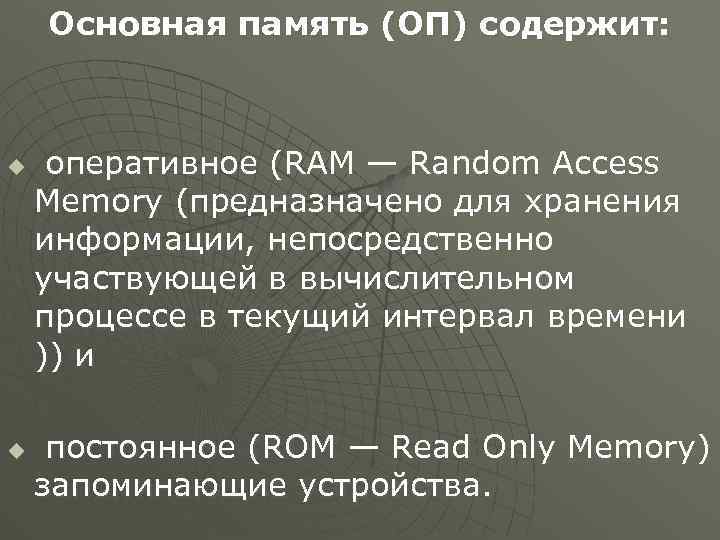

Основная память (ОП) содержит: u u оперативное (RAM — Random Access Memory (предназначено для хранения информации, непосредственно участвующей в вычислительном процессе в текущий интервал времени )) и постоянное (ROM — Read Only Memory) запоминающие устройства.

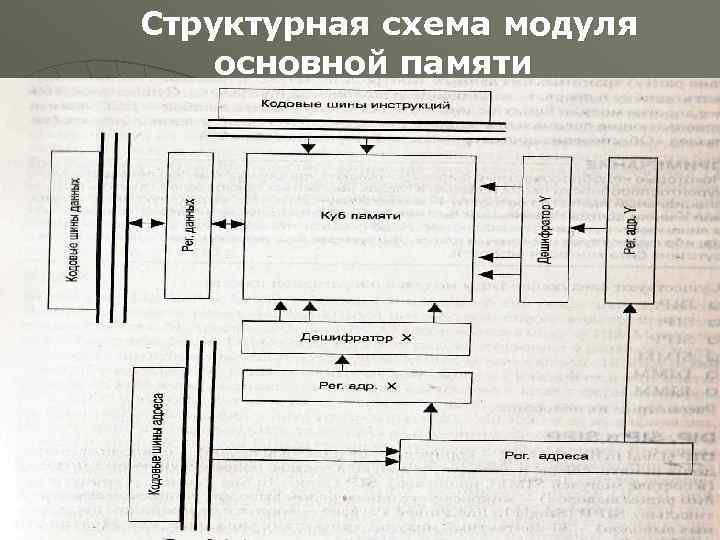

Структурная схема модуля основной памяти

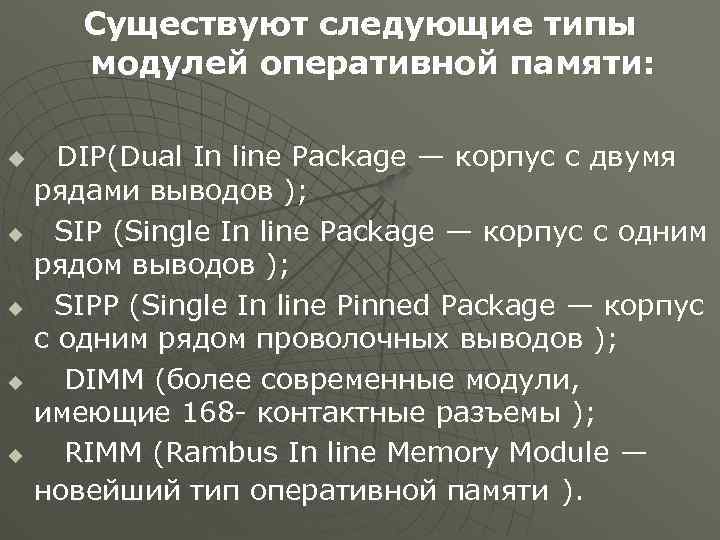

Существуют следующие типы модулей оперативной памяти: u u u DIP(Dual In line Package — корпус с двумя рядами выводов ); SIP (Single In line Package — корпус с одним рядом выводов ); SIPP (Single In line Pinned Package — корпус с одним рядом проволочных выводов ); DIMM (более современные модули, имеющие 168 - контактные разъемы ); RIMM (Rambus In line Memory Module — новейший тип оперативной памяти ).

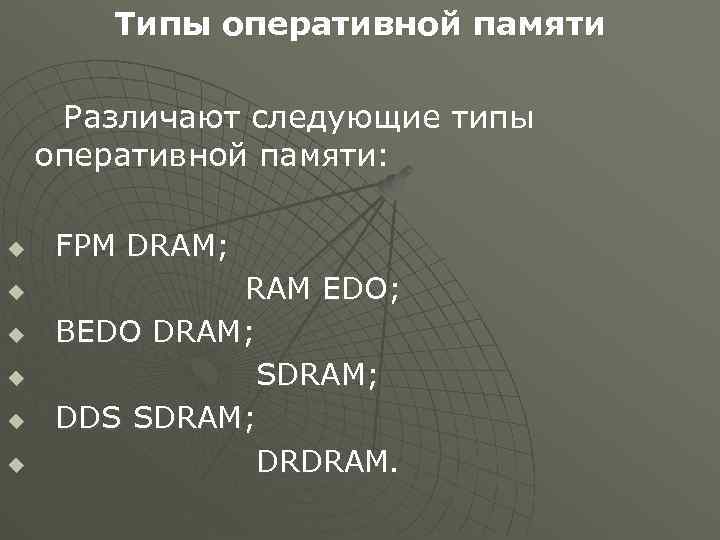

Типы оперативной памяти Различают следующие типы оперативной памяти: u u u FPM DRAM; RAM EDO; BEDO DRAM; SDRAM; DDS SDRAM; DRDRAM.

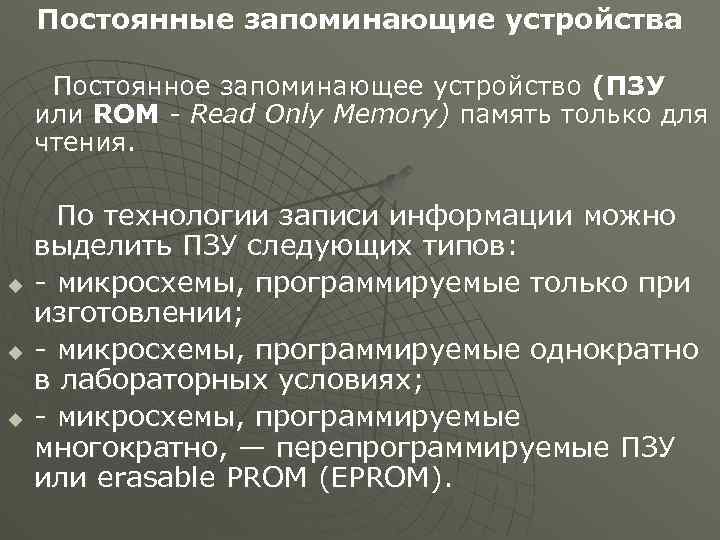

Постоянные запоминающие устройства Постоянное запоминающее устройство (ПЗУ или ROM - Read Only Memory) память только для чтения. u u u По технологии записи информации можно выделить ПЗУ следующих типов: - микросхемы, программируемые только при изготовлении; - микросхемы, программируемые однократно в лабораторных условиях; - микросхемы, программируемые многократно, — перепрограммируемые ПЗУ или erasable PROM (EPROM).

Логическая структура основной памяти Структурно основная память состоит из миллионов отдельных ячеек памяти, емкостью 1 байт каждая. Общая емкость основной памяти современных ПК обычно лежит в пределах от 16 до 512 Мбайт. Емкость ОЗУ на один-два порядка превышает емкость ПЗУ: ПЗУ занимает 128 Кбайт, остальной объем — это ОЗУ. Адресное пространство определяет максимально возможное количество непосредственно адресуемых ячеек основной памяти.

Вопросы по курсу лекций « Сети ЭВМ» Запоминающие устройства ПК и их уровни. ► Статическая и динамическая оперативная память. ► Регистровая КЭШ память. ► Основная память и её физическая структура. ► Типы модулей оперативной памяти. ► Типы оперативной памяти ►
