Презентация по геодезии на тему Электронная тахеометрия

Презентация по геодезии на тему «Электронная тахеометрия»

Тахеометрическая съемка – комбинированная съемка, в процессе которой одновременно определяют плановое и высотное положение точек. Положение точек определяют относительно пунктов съемочного обоснования: плановое – полярным способом, высотное – тригонометрическим нивелированием. Тахеометр — геодезический прибор, применяемый при тахеометрической съемке для измерения расстояний, а также горизонтальных и вертикальных углов. На основе этих данных определяются превышения, горизонтальные проложения и координаты измеряемых точек. Электронный тахеометр объединяет теодолит, светодальномер и микро. ЭВМ.

Электронный тахеометр — самый универсальный и интеллектуальный геодезический прибор. Встроенный микропроцессор позволяет тахеометру самостоятельно решать широкий спектр задач: · прямая и обратная геодезическая задача; · расчет площадей, вычисление засечек, тахеометрическая съемка и вынос в натуру; · измерения относительной базовойлинии; · определение недоступных расстояний и высот.

Полученные данные хранятся в памяти тахеометра и могут быть переданы на компьютер. Благодаря использованию жидкокристаллического экрана и клавиатуры, управлять тахеометром ничуть не сложнее, чем любым другим геодезическим прибором. При этом объем работ, который может быть выполнен при использовании тахеометра, будет намного больше.

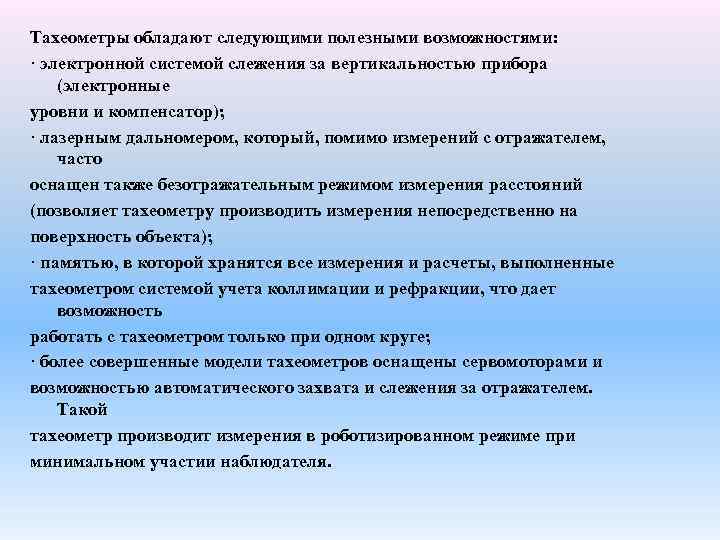

Тахеометры обладают следующими полезными возможностями: · электронной системой слежения за вертикальностью прибора (электронные уровни и компенсатор); · лазерным дальномером, который, помимо измерений с отражателем, часто оснащен также безотражательным режимом измерения расстояний (позволяет тахеометру производить измерения непосредственно на поверхность объекта); · памятью, в которой хранятся все измерения и расчеты, выполненные тахеометром системой учета коллимации и рефракции, что дает возможность работать с тахеометром только при одном круге; · более совершенные модели тахеометров оснащены сервомоторами и возможностью автоматического захвата и слежения за отражателем. Такой тахеометр производит измерения в роботизированном режиме при минимальном участии наблюдателя.

Точность измерения зависит от технических возможностей модели тахеометра, а также от многих внешних параметров: температуры воздуха, давления, влажности и т. п. Электронные тахеометры подразделяются на: · Высокоточные (1˝, 1, 5˝) · Точные (2˝, 3˝) · Технические (5˝, 7˝, 9˝).

Дальность измерений при безотражательном режиме напрямую зависит от отражающих свойств поверхности, на которую производится измерение. Дальность измерений на светлую гладкую поверхность (штукатурка, кафельная плитка и пр. ) в несколько раз превышает максимально возможное расстояние, измеренное на темную поверхность. Максимальная дальность линейных измерений для безотражательного режима – до одного километра. Модели тахеометров, которые имеют безотражательный режим могут измерять расстояния практически до любой поверхности, однако следует с осторожностью относиться к результатам измерений, проводимым сквозь ветки, листья, потому как неизвестно, от чего отразится луч, и, соответственно, расстояние до чего он промеряет.

Существуют модели тахеометров, обладающие дальномером, совмещенным с системой фокусировки зрительной трубы. Преимущества таких приборов заключается в том, что измерение расстояний производится именно на тот объект, по которому в данный момент выставлена зрительная труба прибора. В электронных тахеометрах расстояния измеряются по разности фаз испускаемого и отраженного луча (фазовый метод), иногда (в некоторых современных моделях) по времени прохождения луча лазера до отражателя и обратно (импульсный метод).

Электронный тахеометр применяется на всех этапах строительства, фасадная съемка, топографическая съемка, съемка линейных объектов, кадастр объектов недвижимости, слежение за деформацией объектов, он используется во всех видах работ, где необходимо знать углы между двумя точками и расстояние.

Схема на примере электронного тахеометра TOPCON GPT-3000 Вид тахеометра спереди

вид трегера тахеометра. вид тахеометра сзади.

Обобщенная структурная схема электронного тахеометра. 1 - антенна; 2 - вертикальный круг; 3 - считывающая головка; 4 - радиомодуль; 5 - центрир; 6 - аккумуляторы; 7 - горизонтальный круг; 8 - датчик наклона; 9 - вертикальная ось; 10 - мотор; 11 - горизонтальная ось; 12 - микро-ЭВМ; 13 - устройство наведения; 14 - светодальномерный блок; 15 - указатель местоположения реечнику;
