Презентация по дисциплине БЖД Тема: 2/1/2018 Инфракрасное излучение 1
1 ИК-излучение Инфракрасное излучение- тепловое излучение, представляющее собой невидимое глазом электромагнитное излучение с длиной волны от 0, 76 до 420 мкм Гамма-лучи Рентгеновское Ультрафиолет Видимый Инфракрасное Микроволны излучение свет излучение Длина волны 10 -9 микрон (мкм) 0, 2 0, 4 0, 75 700 Ближнее инфракрасное Среднее инфракрасное Дальнее инфракрасное излучение 0, 75 1, 5 3, 0 400 Изучение тела человека 2/1/2018 2
2 ИК-излучение Источником инфракрасного излучения является любое нагретое тело. Классификация источников инфракрасных излучений: Природные • солнце Техногенные • открытое пламя; • расплавленный и нагретый металл, материалы; • нагретые поверхности стен, оборудования; • источники искусственного освещения; • различного вида сварка; • плазменная обработка • переход электрической энергии в тепловую и др. 2/1/2018 3
3 ИК-излучение Схема распространения ИК Источник ИК Пространство Тепло Путем ИК распространяется 60% тепловой энергии Лучистая энергия, проходя почти без потерь пространство, снова Превращается в тепловую. Тепловое излучение не оказывает непосредственного воздействия на воздух, она свободно пронизывает его. 2/1/2018 4
4 ИК-излучение Производственные источники лучистой теплоты по характеру излучения разделятся на группы: 1. Температура излучающей поверхности до 500 0 С (наружная поверхность печей и др. ); спектр содержит ИК с мкм; 2. Температура поверхности от 500 0 С до 1300 0 С (открытое пламя, расплавленный чугун и др. ); спектр содержит ИК с мкм 3. Температура поверхности от 1300 0 С до 1800 0 С (расплавленная сталь и др. ); спектр содержит ИК до мкм, так и видимый свет большой яркости; 4. Температура выше 1800 0 С (пламя электродуговых печей, сварочных аппаратов и др. ); спектор ИК- излучения содержит, наряду с ИК- и видимым излучением, также и ультрафиолетовые лучи. 2/1/2018 5
5 ИК-излучение Характеристика излучения Инфракрасное излучение генерируется любым нагретым телом, температура которого определяет интенсивность Количественная характеристика излучения - интенсивность теплового облучения, которую можно определить как энергию, излучаемую с единицы площади в единицу времени (ккал/м/ч) или Вт/м). Измерение интенсивности тепловых излучений называют актинометрией (от греческих слов actions – луч и metrio – измеряю) Прибор, с помощью которого производят определение интенсивности излучения, называют актинометром. 2/1/2018 6
6 ИК-излучение Воздействие ИКИ на организм человека Общее Коротковолновое излучение Локальное Длинноволновое излучение Длинноволновые излучения (9 -420 мкм) задерживаются в поверхностных слоях кожи – повышается температура тела. 2/1/2018 7

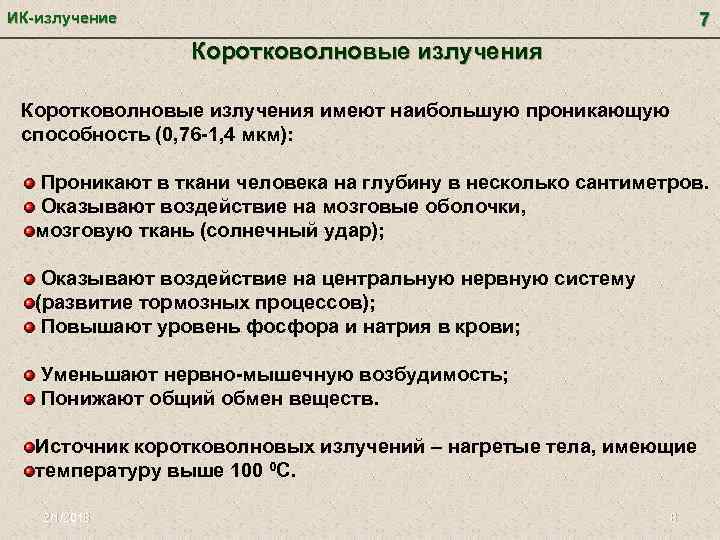

7 ИК-излучение Коротковолновые излучения имеют наибольшую проникающую способность (0, 76 -1, 4 мкм): Проникают в ткани человека на глубину в несколько сантиметров. Оказывают воздействие на мозговые оболочки, мозговую ткань (солнечный удар); Оказывают воздействие на центральную нервную систему (развитие тормозных процессов); Повышают уровень фосфора и натрия в крови; Уменьшают нервно-мышечную возбудимость; Понижают общий обмен веществ. Источник коротковолновых излучений – нагретые тела, имеющие температуру выше 100 0 С. 2/1/2018 8

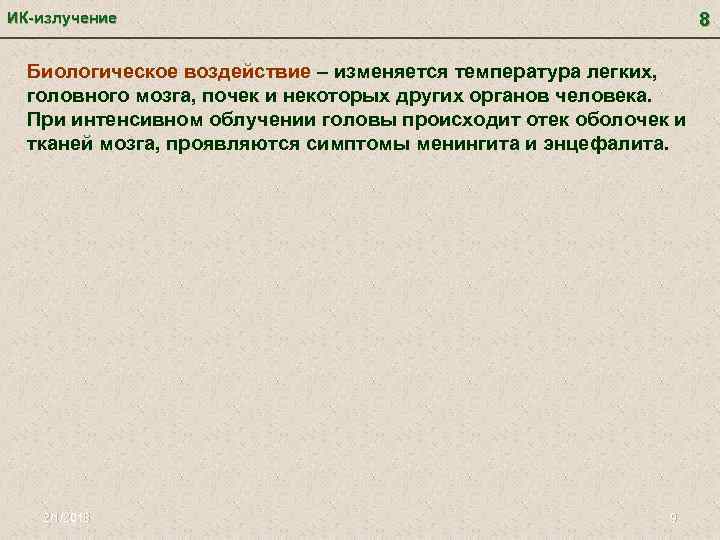

8 ИК-излучение Биологическое воздействие – изменяется температура легких, головного мозга, почек и некоторых других органов человека. При интенсивном облучении головы происходит отек оболочек и тканей мозга, проявляются симптомы менингита и энцефалита. 2/1/2018 9
9 ИК-излучение Нормирование ИК-излучения В соответствии Сан. Пи. Н 2. 2. 4. 548 -96 “Гигиенические требования к микроклимату производственных помещений” устанавливаются допустимые величины интенсивности теплового облучения работающих (Вт/м 2) на рабочих местах ( источники нагреты до темного свечения) Облучаемая поверхность тела, % Интенсивность теплового облучения, Вт/м 2, не более 50 и более 35 25 -50 70 Не более 25 100 Допустимые величины интенсивности теплового облучения работающих от источников излучения, нагретых до белого и красного свечения (раскаленный или расплавленный металл, пламя и др. ) не должны превышать 140 Вт/м 2 (облучаемая поверхность не более 25%) 2/1/2018 10
10 ИК-излучение Защита от воздействия ИК-излучений Защита Коллективная Ограждение Теплоизоляция Индивидуальная Герметизация Спецодежда Очки со светофильтрами. Щитки Вентиляция Лечебно-профилактические мероприятия Организация рационального режима труда Средства автоматического контроля и автоматизации 2/1/2018 11
