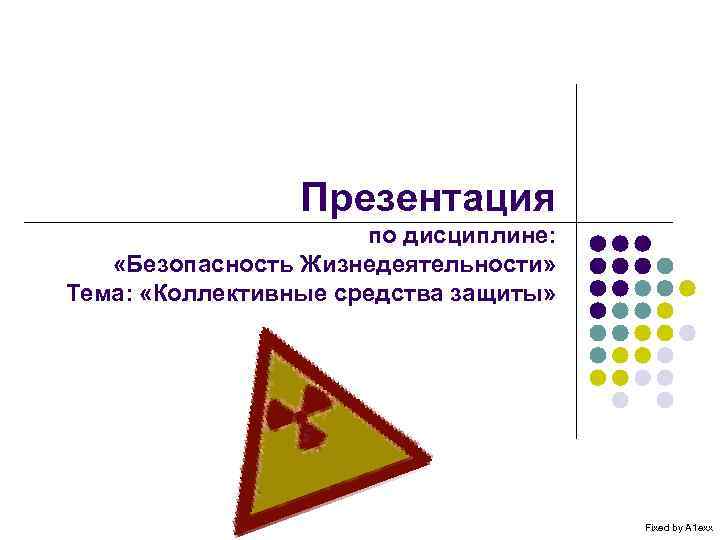

Презентация по дисциплине: «Безопасность Жизнедеятельности» Тема: «Коллективные средства защиты» Fixed by A 1 exx
Коллективные средства защиты l Коллективные средства защиты – это такие средства, которые призваны защитить или ограничить влияние вредных факторов, на большое количество людей одновременно. l Коллективные средства защиты подразделяют на три группы: 1. Изолирующие работников от источников производственных вредностей; 2. Снижающие уровень вредностей; 3. Предохраняющие работников от производственных опасностей
Средства коллективной защиты в зависимости от назначения подразделяются на следующие классы: l l l нормализации воздушной среды производственных помещений и рабочих мест; нормализации освещения производственных помещений и рабочих мест; средства защиты от: § ионизирующих излучений; § § § инфракрасных излучений; ультрафиолетовых излучений; электромагнитных излучений; магнитных и электрических полей; излучения оптических квантовых генераторов.
Средства коллективной защиты в зависимости от назначения подразделяются на следующие классы: l l l l шума; вибрации; ультразвука; поражения электрическим током; электростатических зарядов; от повышенных и пониженных температур поверхностей оборудования; материалов, изделий, заготовок, от повышенных и пониженных температур воздуха рабочей зоны; от воздействия механических, химических; биологических факторов.

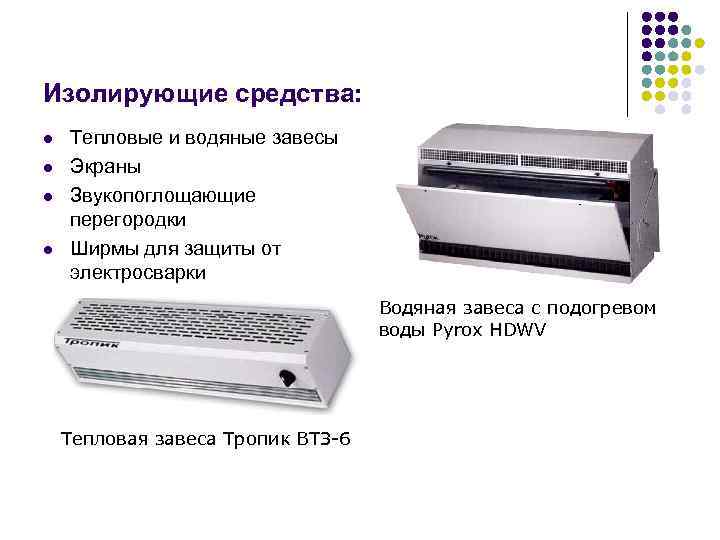

Изолирующие средства: l l Тепловые и водяные завесы Экраны Звукопоглощающие перегородки Ширмы для защиты от электросварки Водяная завеса с подогревом воды Pyrox HDWV Тепловая завеса Тропик ВТЗ-6

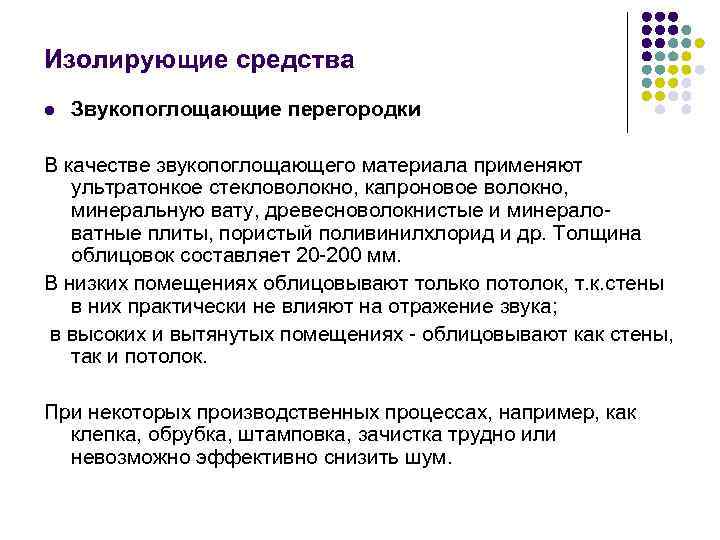

Изолирующие средства l Звукопоглощающие перегородки В качестве звукопоглощающего материала применяют ультратонкое стекловолокно, капроновое волокно, минеральную вату, древесноволокнистые и минераловатные плиты, пористый поливинилхлорид и др. Толщина облицовок составляет 20 -200 мм. В низких помещениях облицовывают только потолок, т. к. стены в них практически не влияют на отражение звука; в высоких и вытянутых помещениях - облицовывают как стены, так и потолок. При некоторых производственных процессах, например, как клепка, обрубка, штамповка, зачистка трудно или невозможно эффективно снизить шум.

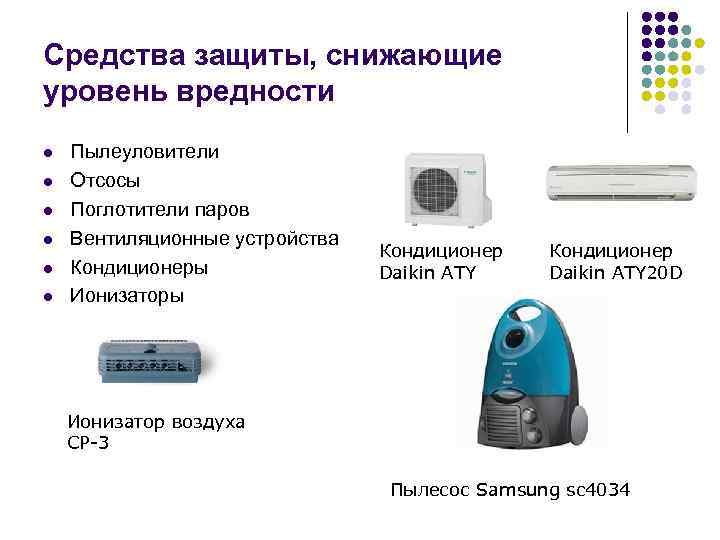

Средства защиты, снижающие уровень вредности l l l Пылеуловители Отсосы Поглотители паров Вентиляционные устройства Кондиционеры Ионизаторы Кондиционер Daikin ATY 20 D Ионизатор воздуха СР-3 Пылесос Samsung sc 4034

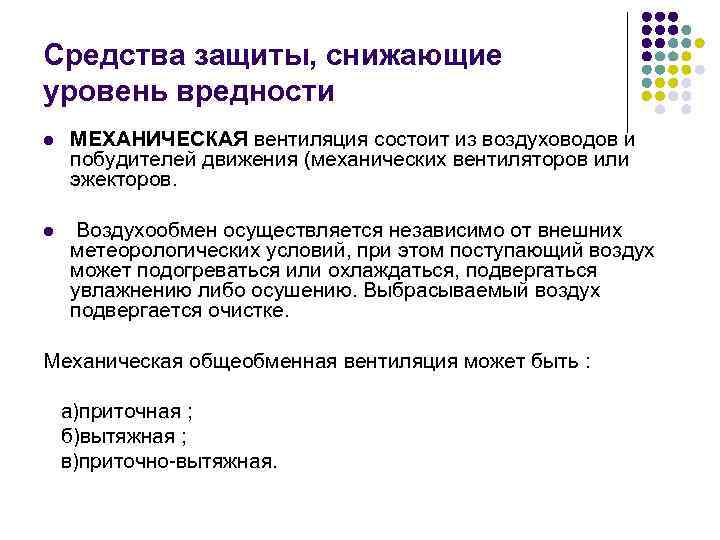

Средства защиты, снижающие уровень вредности l МЕХАНИЧЕСКАЯ вентиляция состоит из воздуховодов и побудителей движения (механических вентиляторов или эжекторов. l Воздухообмен осуществляется независимо от внешних метеорологических условий, при этом поступающий воздух может подогреваться или охлаждаться, подвергаться увлажнению либо осушению. Выбрасываемый воздух подвергается очистке. Механическая общеобменная вентиляция может быть : а)приточная ; б)вытяжная ; в)приточно-вытяжная.

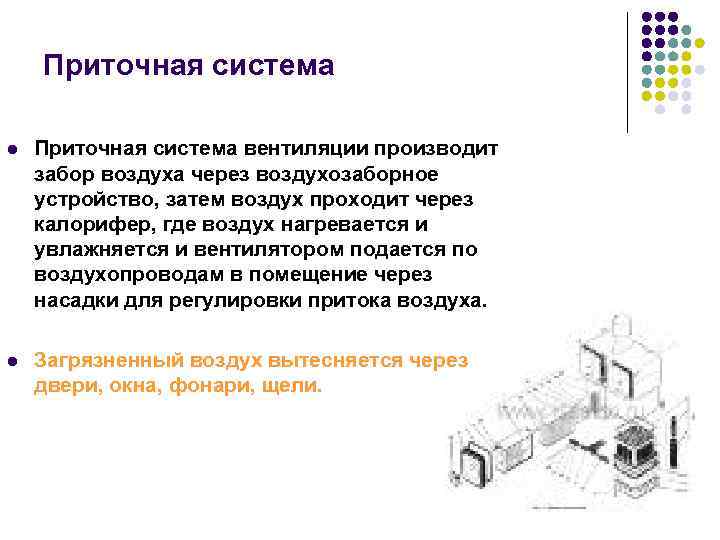

Приточная система l Приточная система вентиляции производит забор воздуха через воздухозаборное устройство, затем воздух проходит через калорифер, где воздух нагревается и увлажняется и вентилятором подается по воздухопроводам в помещение через насадки для регулировки притока воздуха. l Загрязненный воздух вытесняется через двери, окна, фонари, щели.

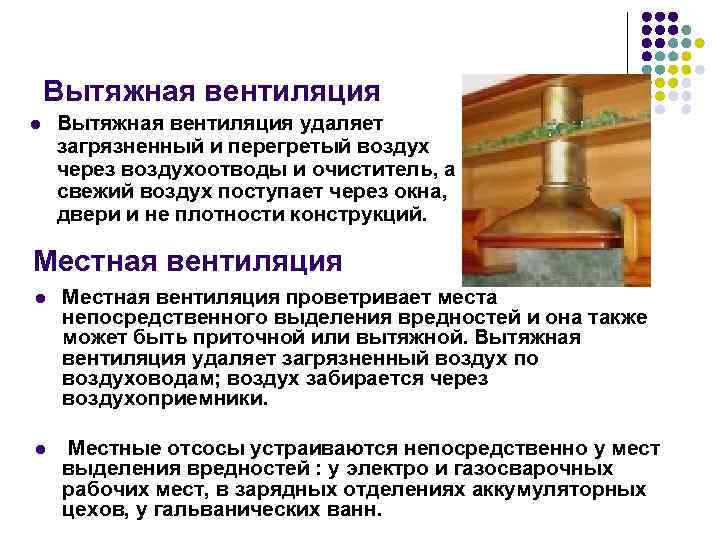

Вытяжная вентиляция l Вытяжная вентиляция удаляет загрязненный и перегретый воздух через воздухоотводы и очиститель, а свежий воздух поступает через окна, двери и не плотности конструкций. Местная вентиляция l Местная вентиляция проветривает места непосредственного выделения вредностей и она также может быть приточной или вытяжной. Вытяжная вентиляция удаляет загрязненный воздух по воздуховодам; воздух забирается через воздухоприемники. l Местные отсосы устраиваются непосредственно у мест выделения вредностей : у электро и газосварочных рабочих мест, в зарядных отделениях аккумуляторных цехов, у гальванических ванн.

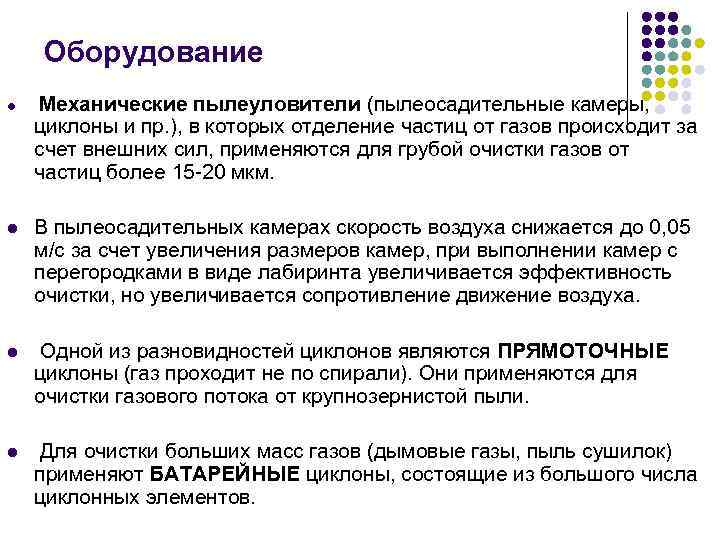

Оборудование l Механические пылеуловители (пылеосадительные камеры, циклоны и пр. ), в которых отделение частиц от газов происходит за счет внешних сил, применяются для грубой очистки газов от частиц более 15 -20 мкм. l В пылеосадительных камерах скорость воздуха снижается до 0, 05 м/с за счет увеличения размеров камер, при выполнении камер с перегородками в виде лабиринта увеличивается эффективность очистки, но увеличивается сопротивление движение воздуха. l Одной из разновидностей циклонов являются ПРЯМОТОЧНЫЕ циклоны (газ проходит не по спирали). Они применяются для очистки газового потока от крупнозернистой пыли. l Для очистки больших масс газов (дымовые газы, пыль сушилок) применяют БАТАРЕЙНЫЕ циклоны, состоящие из большого числа циклонных элементов.

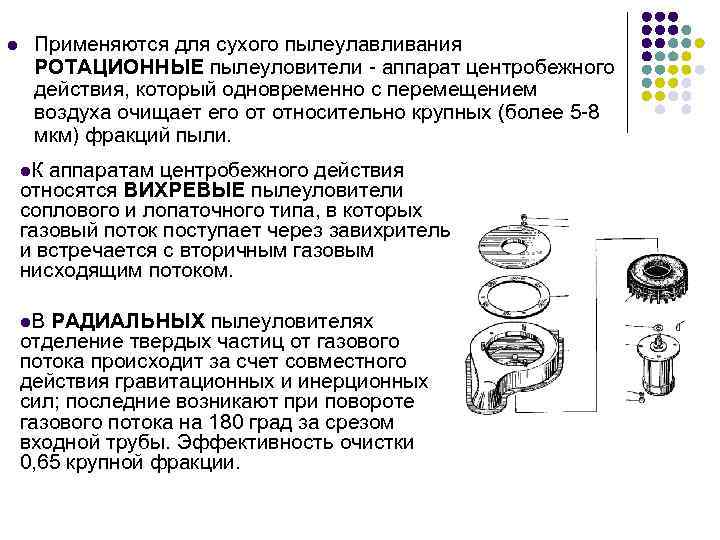

l Применяются для сухого пылеулавливания РОТАЦИОННЫЕ пылеуловители - аппарат центробежного действия, который одновременно с перемещением воздуха очищает его от относительно крупных (более 5 -8 мкм) фракций пыли. l. К аппаратам центробежного действия относятся ВИХРЕВЫЕ пылеуловители соплового и лопаточного типа, в которых газовый поток поступает через завихритель и встречается с вторичным газовым нисходящим потоком. l. В РАДИАЛЬНЫХ пылеуловителях отделение твердых частиц от газового потока происходит за счет совместного действия гравитационных и инерционных сил; последние возникают при повороте газового потока на 180 град за срезом входной трубы. Эффективность очистки 0, 65 крупной фракции.

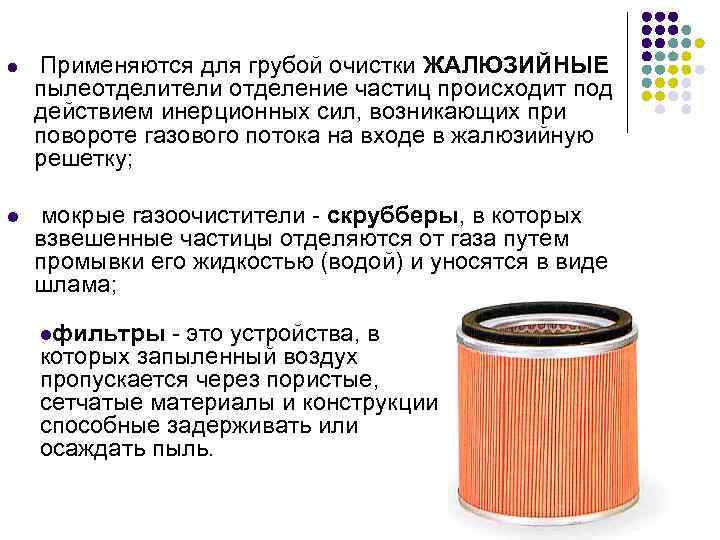

l l Применяются для грубой очистки ЖАЛЮЗИЙНЫЕ пылеотделители отделение частиц происходит под действием инерционных сил, возникающих при повороте газового потока на входе в жалюзийную решетку; мокрые газоочистители - скрубберы, в которых взвешенные частицы отделяются от газа путем промывки его жидкостью (водой) и уносятся в виде шлама; lфильтры - это устройства, в которых запыленный воздух пропускается через пористые, сетчатые материалы и конструкции способные задерживать или осаждать пыль.

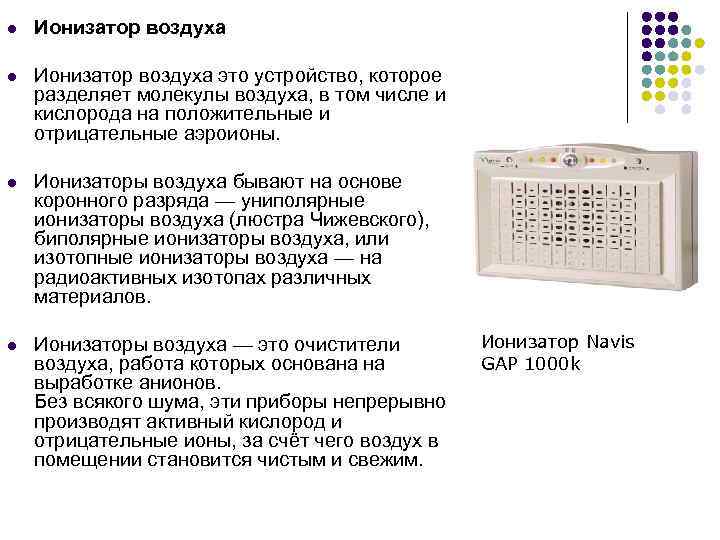

l Ионизатор воздуха это устройство, которое разделяет молекулы воздуха, в том числе и кислорода на положительные и отрицательные аэроионы. l Ионизаторы воздуха бывают на основе коронного разряда — униполярные ионизаторы воздуха (люстра Чижевского), биполярные ионизаторы воздуха, или изотопные ионизаторы воздуха — на радиоактивных изотопах различных материалов. l Ионизаторы воздуха — это очистители воздуха, работа которых основана на выработке анионов. Без всякого шума, эти приборы непрерывно производят активный кислород и отрицательные ионы, за счёт чего воздух в помещении становится чистым и свежим. Ионизатор Navis GAP 1000 k

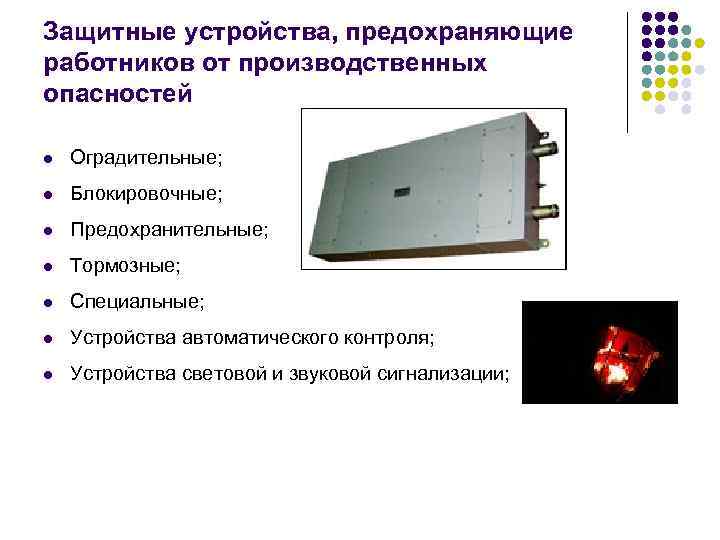

Защитные устройства, предохраняющие работников от производственных опасностей l Оградительные; l Блокировочные; l Предохранительные; l Тормозные; l Специальные; l Устройства автоматического контроля; l Устройства световой и звуковой сигнализации;
