ПРЕЗЕНТАЦИЯ Панели несъемной опалубки VST система

ПРЕЗЕНТАЦИЯ

Панели несъемной опалубки – VST система. Первые шаги развития VS-системы композитной опалубки началось в 80 -ых г. За этот период были успешно реализованы несколько сотен проектов в области строительства жилых домов, гостиниц, ресторанов, фирм и объектов спорта и отдыха, а также социальных обьектов строительства, в том числе домов престарелых. Опытный инженерно-технический состав поставил себе цель сделать эту опалубочную систему одной из ведущих на строительном рынке.

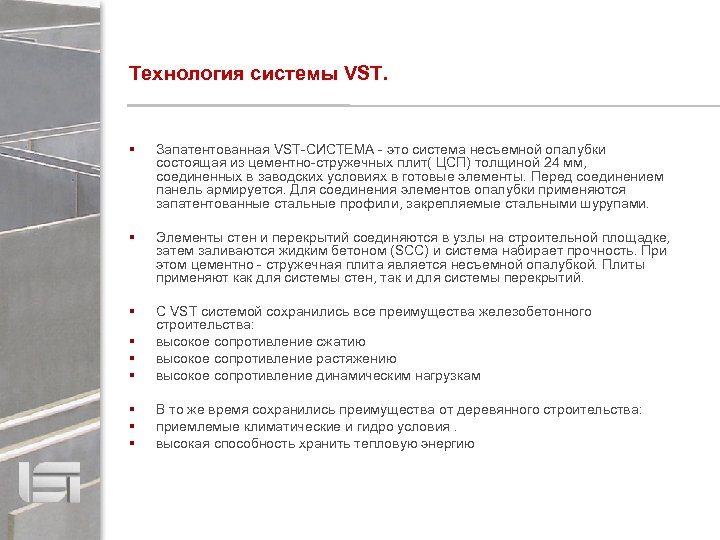

Технология системы VST. Запатентованная VST-СИСТЕМА - это система несъемной опалубки состоящая из цементно-стружечных плит( ЦСП) толщиной 24 мм, соединенных в заводских условиях в готовые элементы. Перед соединением панель армируется. Для соединения элементов опалубки применяются запатентованные стальные профили, закрепляемые стальными шурупами. Элементы стен и перекрытий соединяются в узлы на строительной площадке, затем заливаются жидким бетоном (SCC) и система набирает прочность. При этом цементно - стружечная плита является несъемной опалубкой. Плиты применяют как для системы стен, так и для системы перекрытий. С VST системой сохранились все преимущества железобетонного строительства: высокое сопротивление сжатию высокое сопротивление растяжению высокое сопротивление динамическим нагрузкам В то же время сохранились преимущества от деревянного строительства: приемлемые климатические и гидро условия. высокая способность хранить тепловую энергию

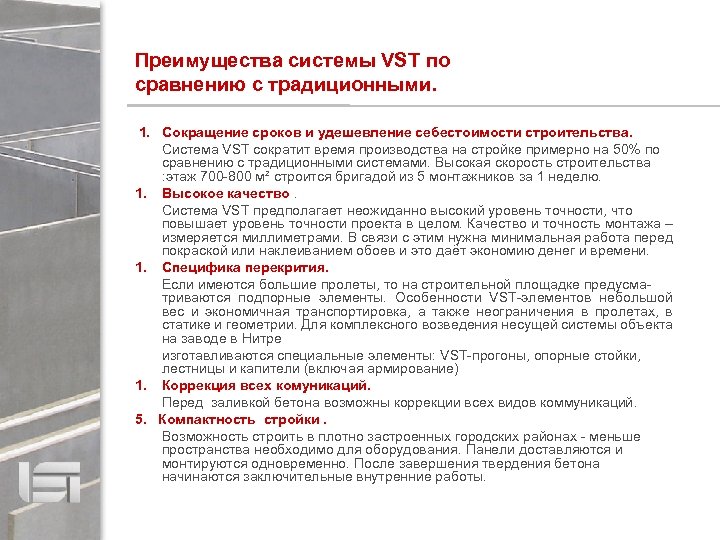

Преимущества системы VST по сравнению с традиционными. 1. Сокращение сроков и удешевление себестоимости строительства. Система VST сократит время производства на стройке примерно на 50% по сравнению с традиционными системами. Высокая скорость строительства : этаж 700 -800 м² строится бригадой из 5 монтажников за 1 неделю. 1. Высокое качество. Система VST предполагает неожиданно высокий уровень точности, что повышает уровень точности проекта в целом. Качество и точность монтажа – измеряется миллиметрами. В связи с этим нужна минимальная работа перед покраской или наклеиванием обоев и это даёт экономию денег и времени. 1. Специфика перекрития. Если имеются большие пролеты, то на строительной площадке предусматриваются подпорные элементы. Особенности VST-элементов небольшой вес и экономичная транспортировка, а также неограничения в пролетах, в статике и геометрии. Для комплексного возведения несущей системы объекта на заводе в Нитре изготавливаются специальные элементы: VST-прогоны, опорные стойки, лестницы и капители (включая армирование) 1. Коррекция всех комуникаций. Перед заливкой бетона возможны коррекции всех видов коммуникаций. 5. Компактность стройки. Возможность строить в плотно застроенных городских районах - меньше пространства необходимо для оборудования. Панели доставляются и монтируются одновременно. После завершения твердения бетона начинаются заключительные внутренние работы.

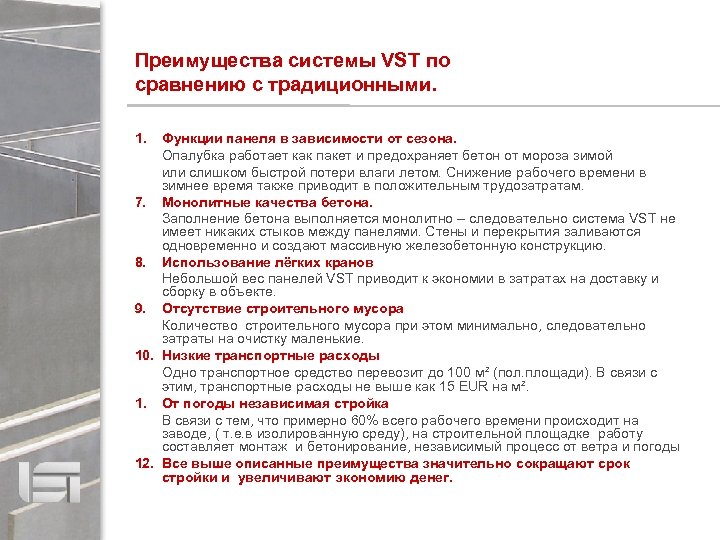

Преимущества системы VST по сравнению с традиционными. 1. Функции панеля в зависимости от сезона. Опалубка работает как пакет и предохраняет бетон от мороза зимой или слишком быстрой потери влаги летом. Снижение рабочего времени в зимнее время также приводит в положительным трудозатратам. 7. Монолитные качества бетона. Заполнение бетона выполняется монолитно – следовательно система VST не имеет никаких стыков между панелями. Стены и перекрытия заливаются одновременно и создают массивную железобетонную конструкцию. 8. Использование лёгких кранов Небольшой вес панелей VST приводит к экономии в затратах на доставку и сборку в объекте. 9. Отсутствие строительного мусора Количество строительного мусора при этом минимально, следовательно затраты на очистку маленькие. 10. Низкие транспортные расходы Одно транспортное средство перевозит до 100 м² (пол. площади). В связи с этим, транспортные расходы не выше как 15 EUR на м². 1. От погоды независимая стройка В связи с тем, что примерно 60% всего рабочего времени происходит на заводе, ( т. е. в изолированную среду), на строительной площадке работу составляет монтаж и бетонирование, независимый процесс от ветра и погоды 12. Все выше описанные преимущества значительно сокращают срок стройки и увеличивают экономию денег.

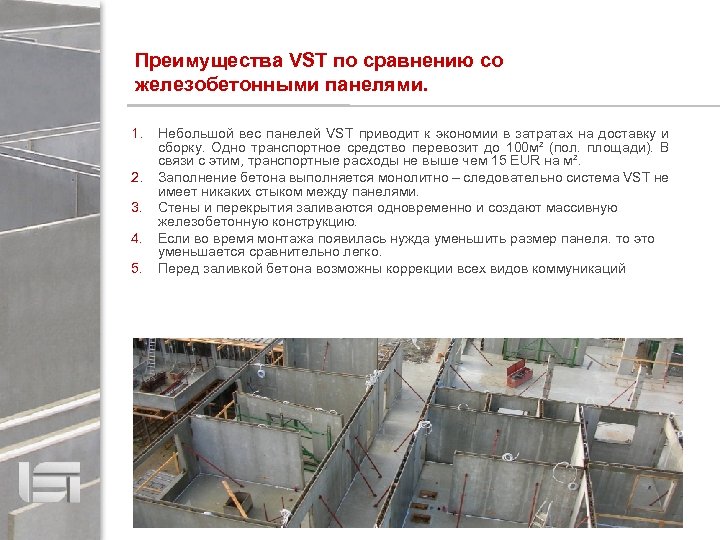

Преимущества VST по сравнению со железобетонными панелями. 1. 2. 3. 4. 5. Небольшой вес панелей VST приводит к экономии в затратах на доставку и сборку. Одно транспортное средство перевозит до 100 м² (пол. площади). В связи с этим, транспортные расходы не выше чем 15 EUR на м². Заполнение бетона выполняется монолитно – следовательно система VST не имеет никаких стыком между панелями. Стены и перекрытия заливаются одновременно и создают массивную железобетонную конструкцию. Если во время монтажа появилась нужда уменьшить размер панеля. то это уменьшается сравнительно легко. Перед заливкой бетона возможны коррекции всех видов коммуникаций

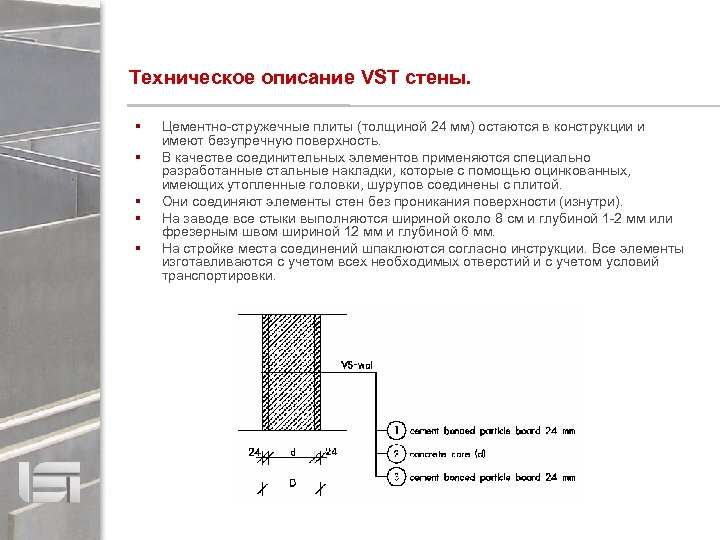

Техническое описание VST стены. Цементно-стружечные плиты (толщиной 24 мм) остаются в конструкции и имеют безупречную поверхность. В качестве соединительных элементов применяются специально разработанные стальные накладки, которые с помощью оцинкованных, имеющих утопленные головки, шурупов соединены с плитой. Они соединяют элементы стен без проникания поверхности (изнутри). На заводе все стыки выполняются шириной около 8 cм и глубиной 1 -2 мм или фрезерным швом шириной 12 мм и глубиной 6 мм. На стройке места соединений шпаклюются согласно инструкции. Все элементы изготавливаются с учетом всех необходимых отверстий и с учетом условий транспортировки.

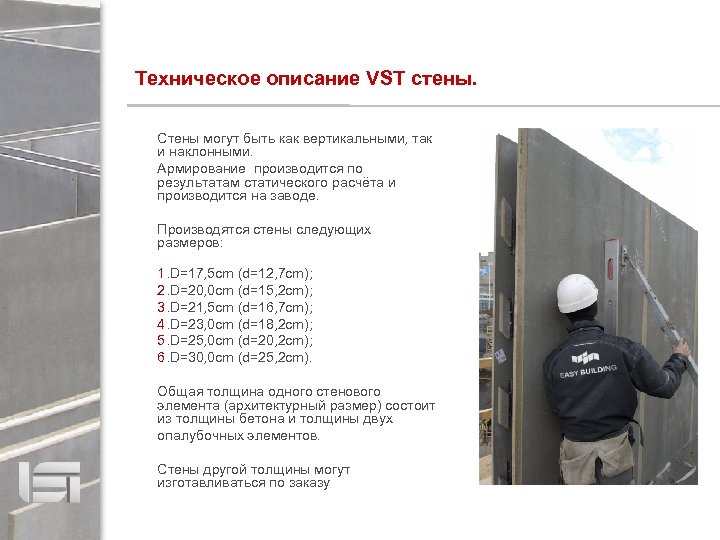

Техническое описание VST стены. Стены могут быть как вертикальными, так и наклонными. Армирование производится по результатам статического расчёта и производится на заводе. Производятся стены следующих размеров: 1. D=17, 5 cm (d=12, 7 cm); 2. D=20, 0 cm (d=15, 2 cm); 3. D=21, 5 cm (d=16, 7 cm); 4. D=23, 0 cm (d=18, 2 cm); 5. D=25, 0 cm (d=20, 2 cm); 6. D=30, 0 cm (d=25, 2 cm). Общая толщина одного стенового элемента (архитектурный размер) состоит из толщины бетона и толщины двух опалубочных элементов. Стены другой толщины могут изготавливаться по заказу

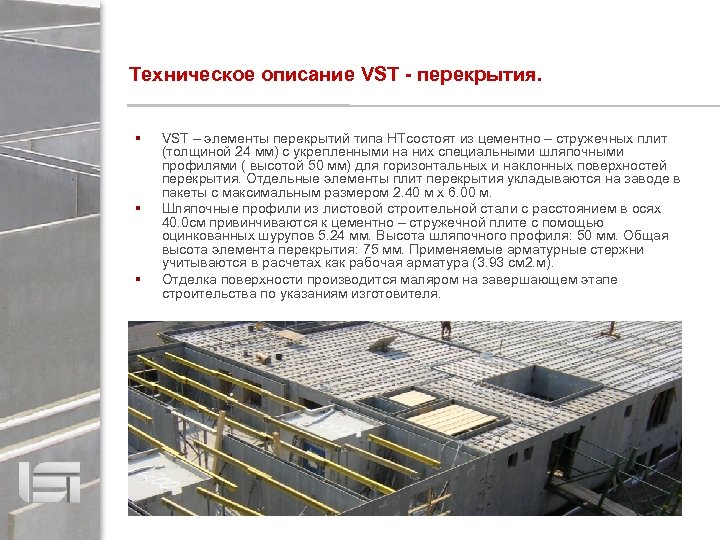

Техническое описание VST - перекрытия. VST – элементы перекрытий типа НТсостоят из цементно – стружечных плит (толщиной 24 мм) с укрепленными на них специальными шляпочными профилями ( высотой 50 мм) для горизонтальных и наклонных поверхностей перекрытия. Отдельные элементы плит перекрытия укладываются на заводе в пакеты с максимальным размером 2. 40 м х 6. 00 м. Шляпочные профили из листовой строительной стали с расстоянием в осях 40. 0 см привинчиваются к цементно – стружечной плите с помощью оцинкованных шурупов 5. 24 мм. Высота шляпочного профиля: 50 мм. Общая высота элемента перекрытия: 75 мм. Применяемые арматурные стержни учитываются в расчетах как рабочая арматура (3. 93 см 2. м). Отделка поверхности производится маляром на завершающем этапе строительства по указаниям изготовителя.

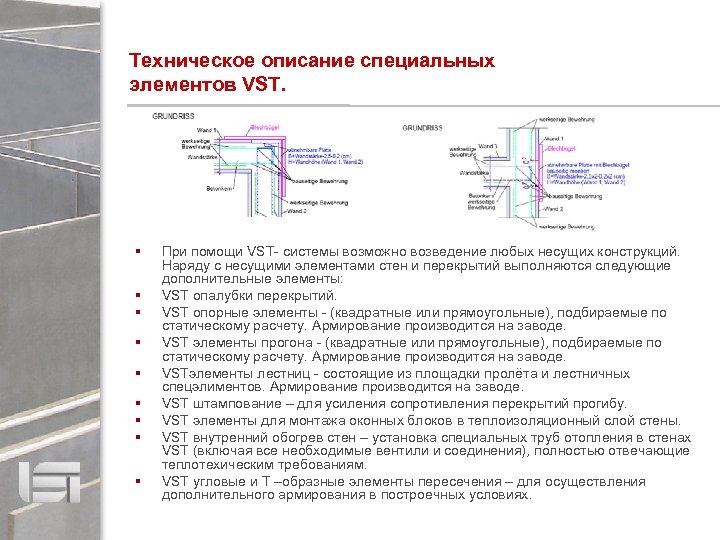

Техническое описание специальных элементов VST. При помощи VST- системы возможно возведение любых несущих конструкций. Наряду с несущими элементами стен и перекрытий выполняются следующие дополнительные элементы: VST опалубки перекрытий. VST опорные элементы - (квадратные или прямоугольные), подбираемые по статическому расчету. Армирование производится на заводе. VST элементы прогона - (квадратные или прямоугольные), подбираемые по статическому расчету. Армирование производится на заводе. VSTэлементы лестниц - состоящие из площадки пролёта и лестничных спецэлиментов. Армирование производится на заводе. VST штампование – для усиления сопротивления перекрытий прогибу. VST элементы для монтажа оконных блоков в теплоизоляционный слой стены. VST внутренний обогрев стен – установка специальных труб отопления в стенах VST (включая все необходимые вентили и соединения), полностью отвечающие теплотехическим требованиям. VST угловые и T –образные элементы пересечения – для осуществления дополнительного армирования в построечных условиях.

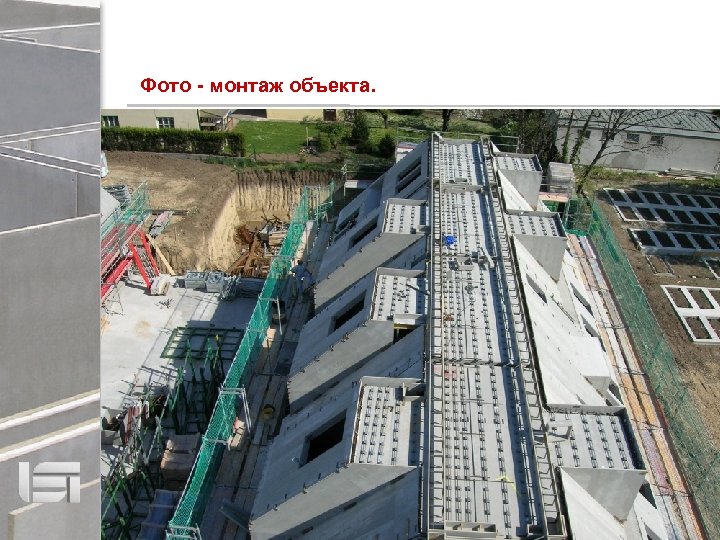

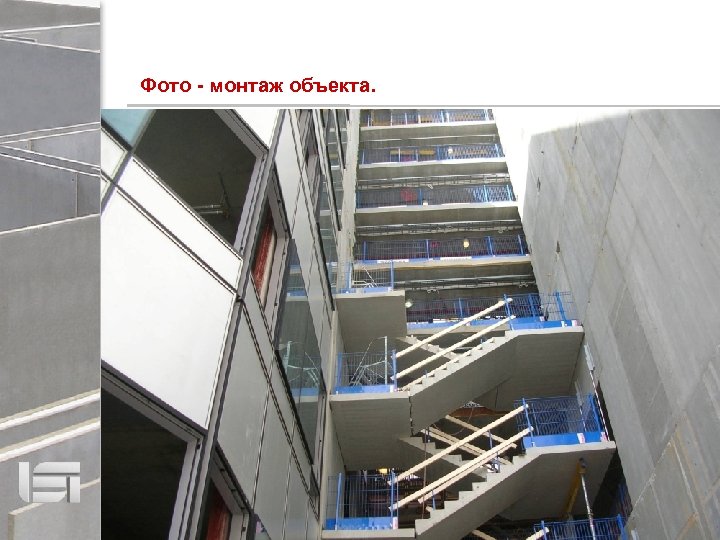

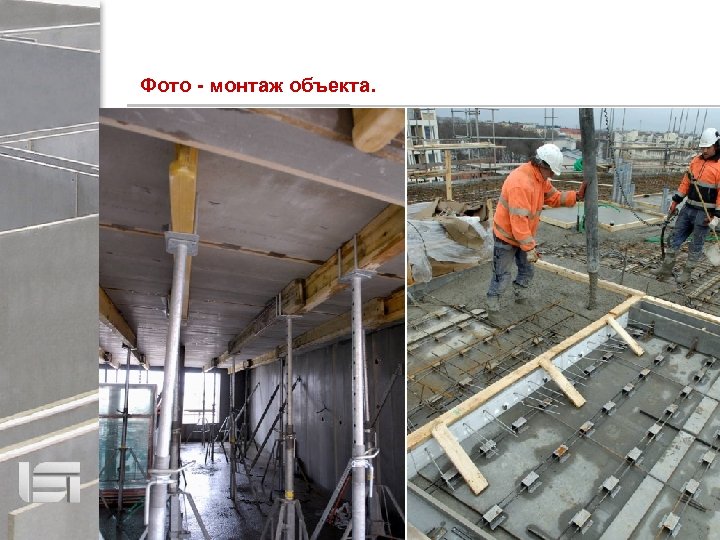

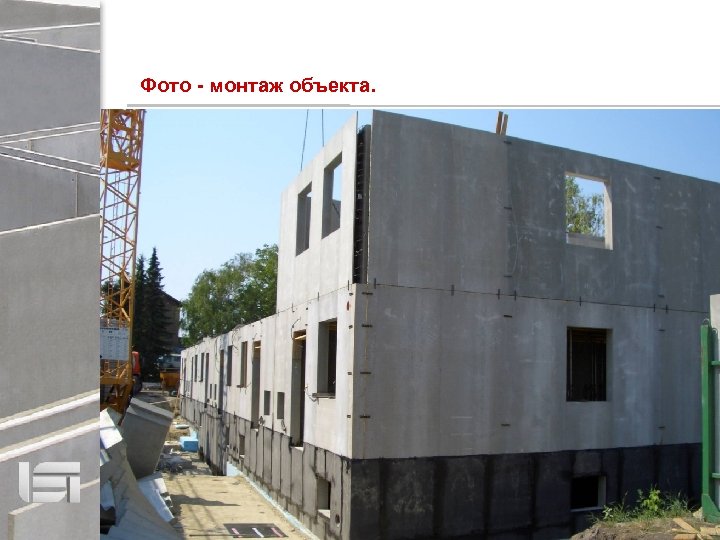

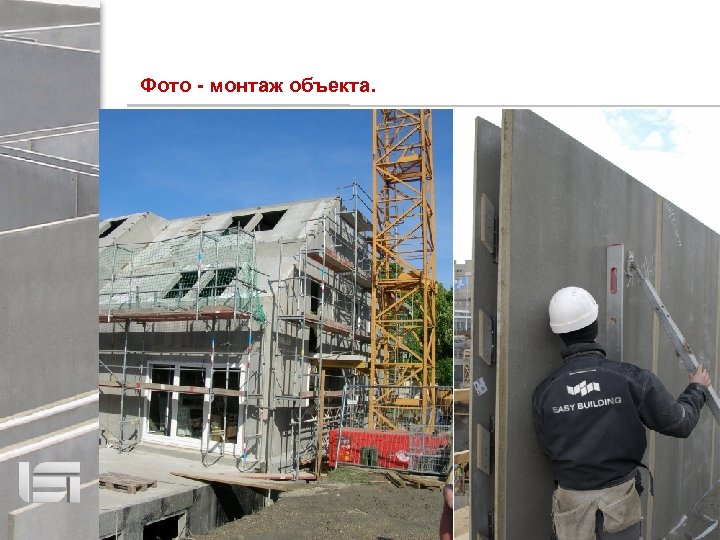

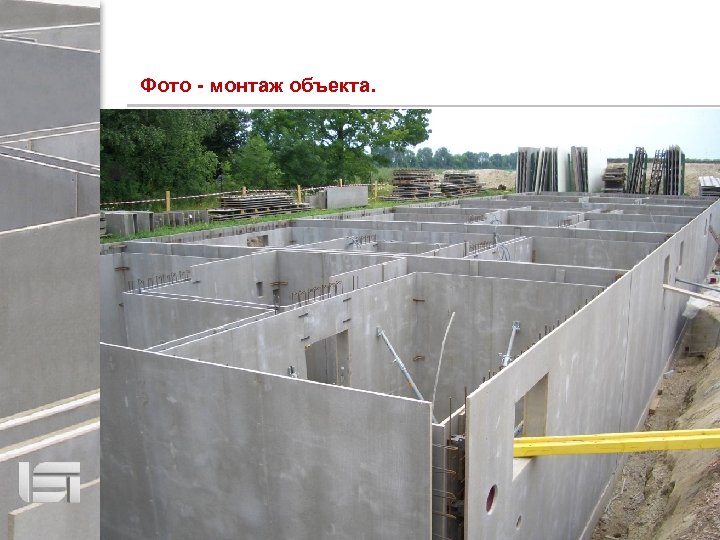

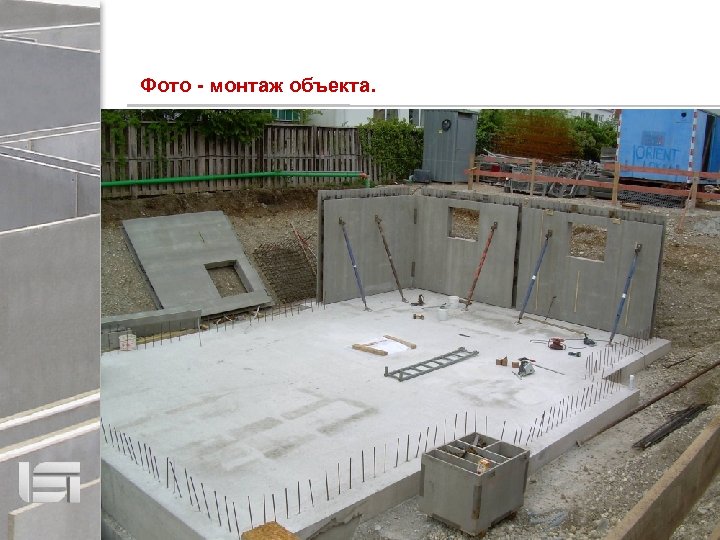

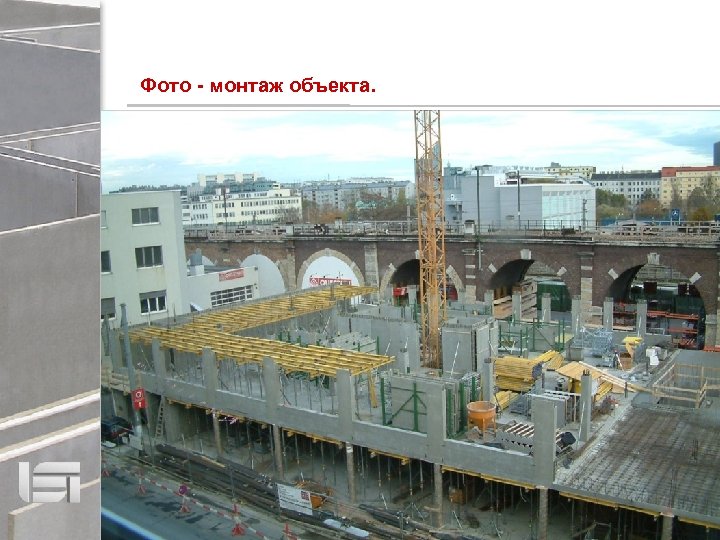

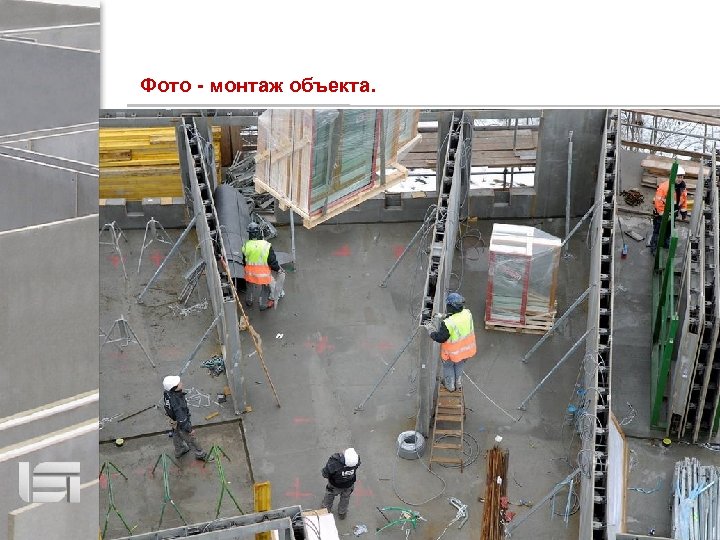

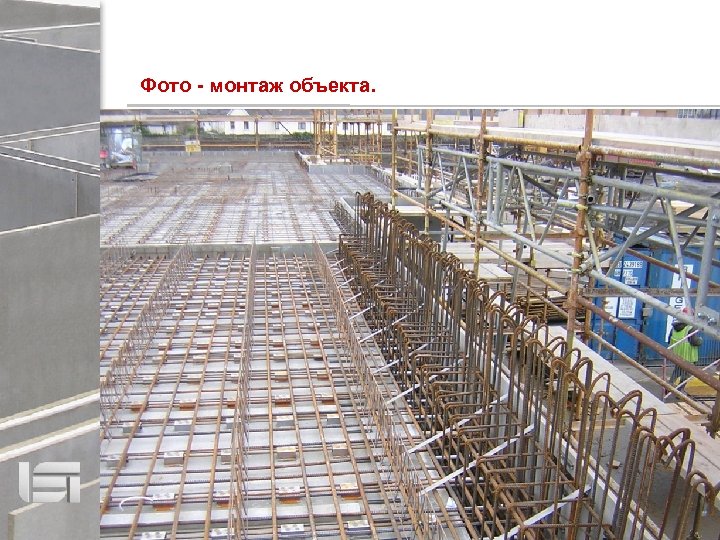

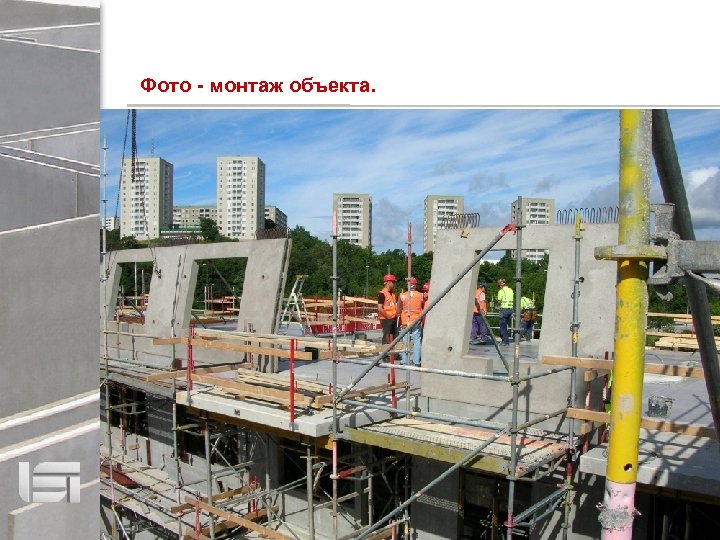

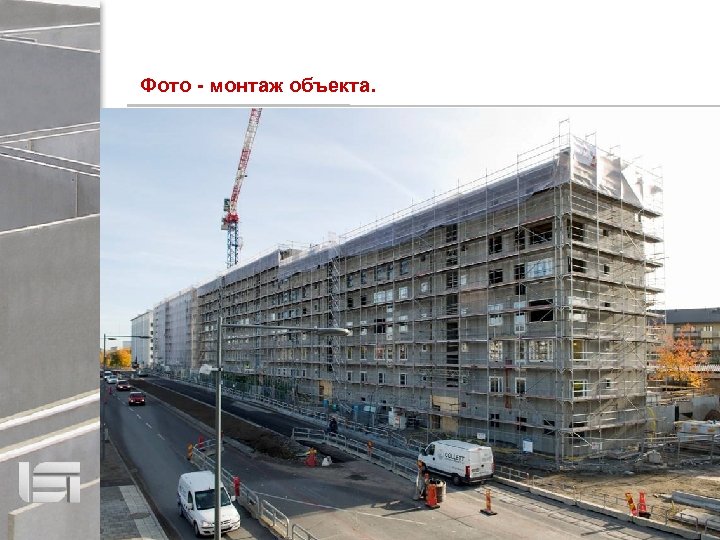

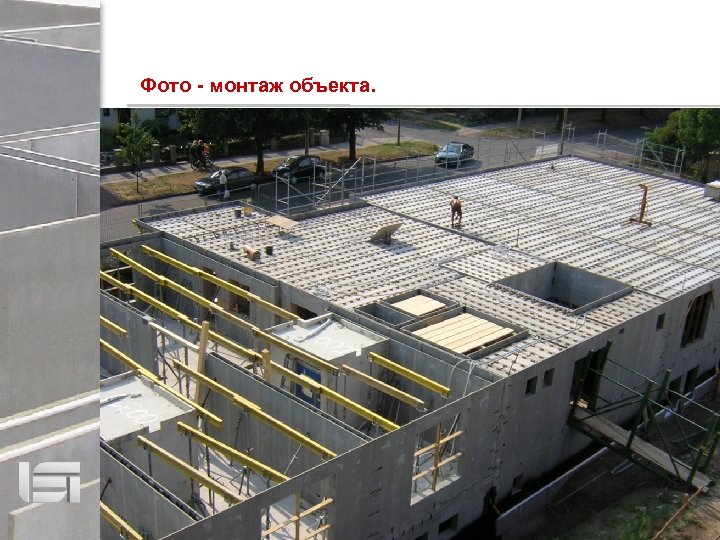

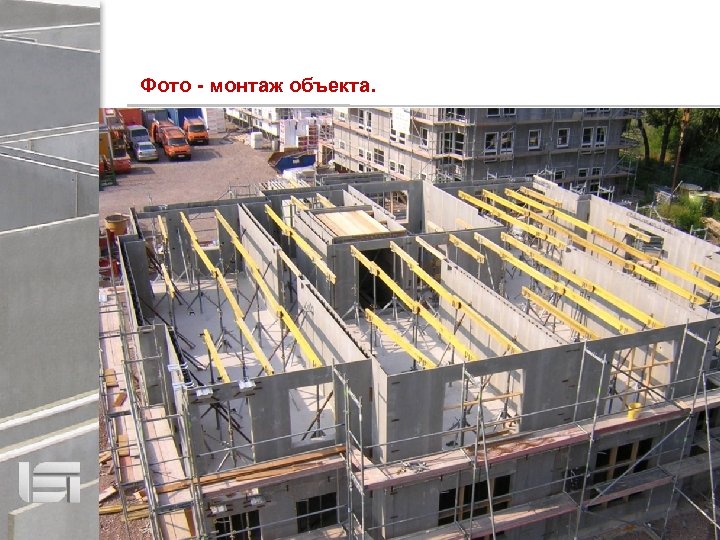

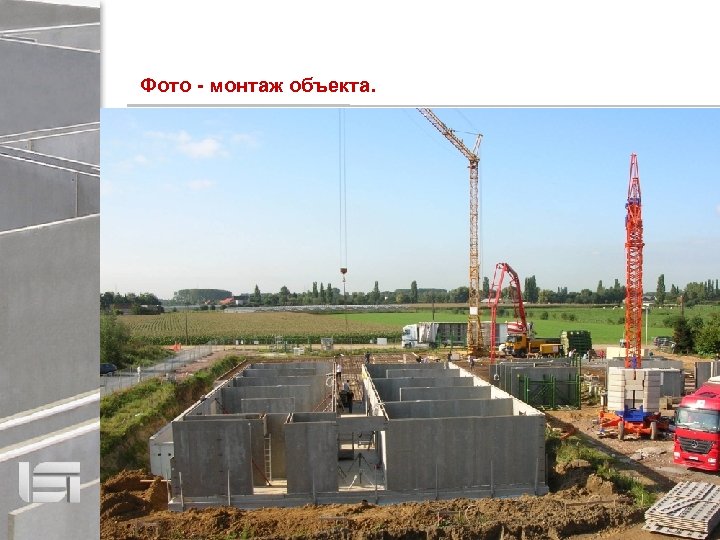

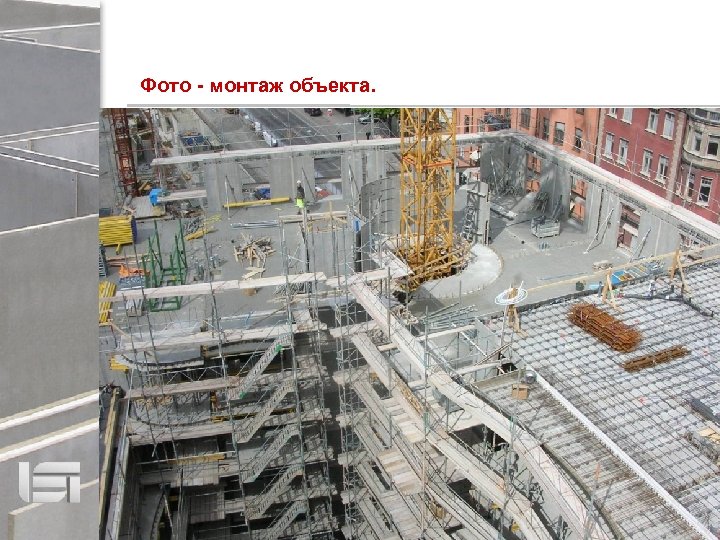

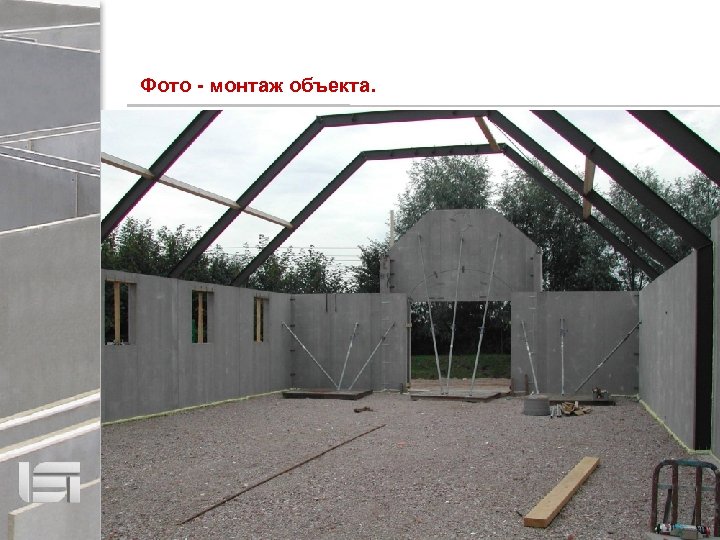

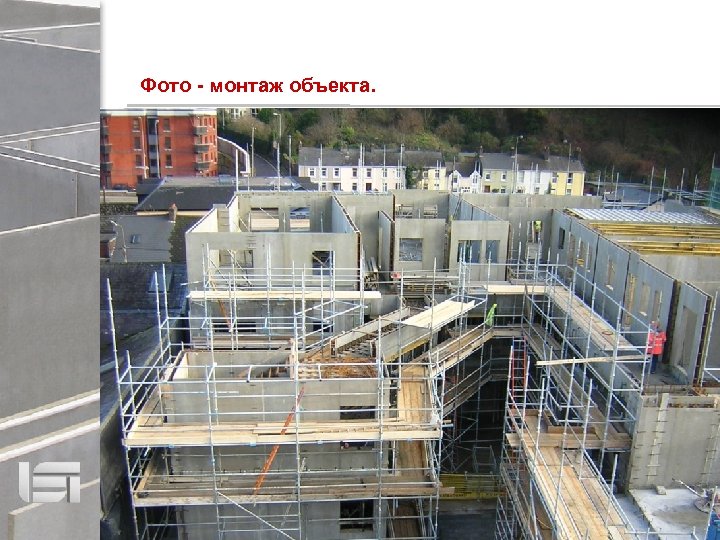

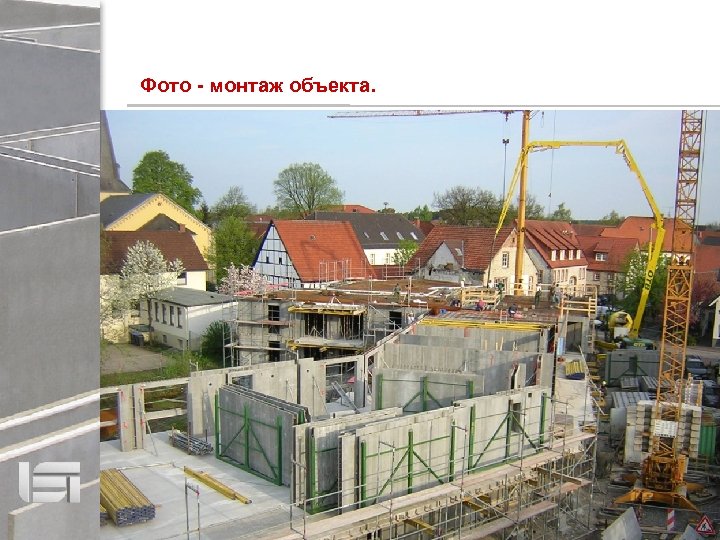

Фото - монтаж объекта.

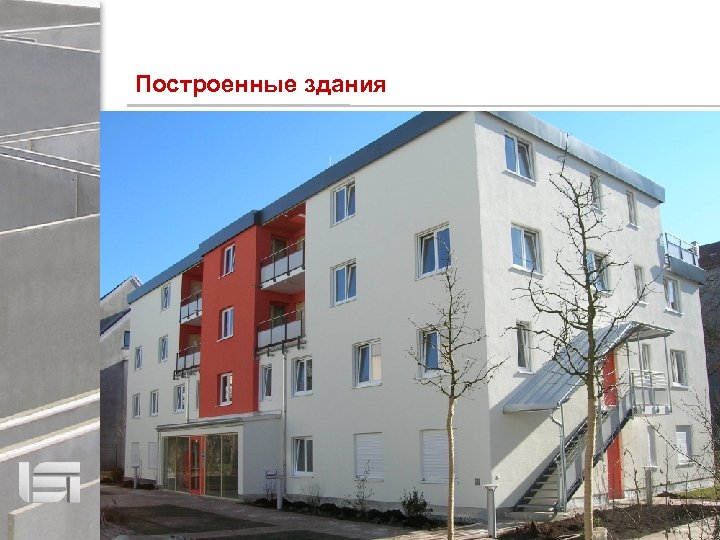

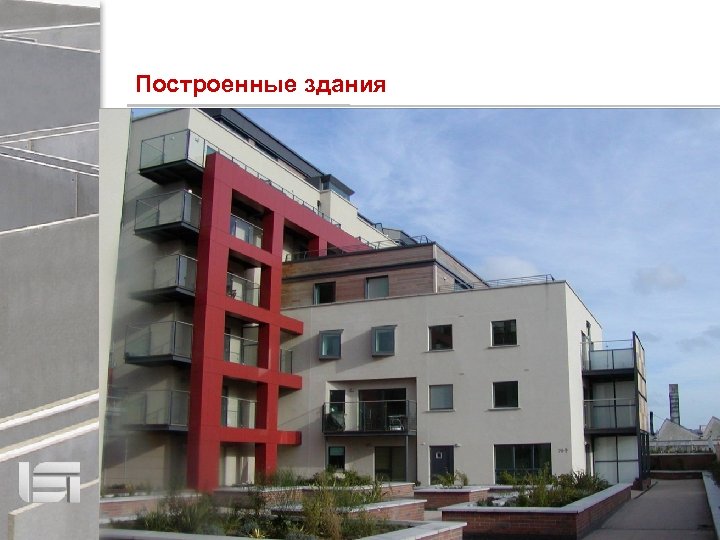

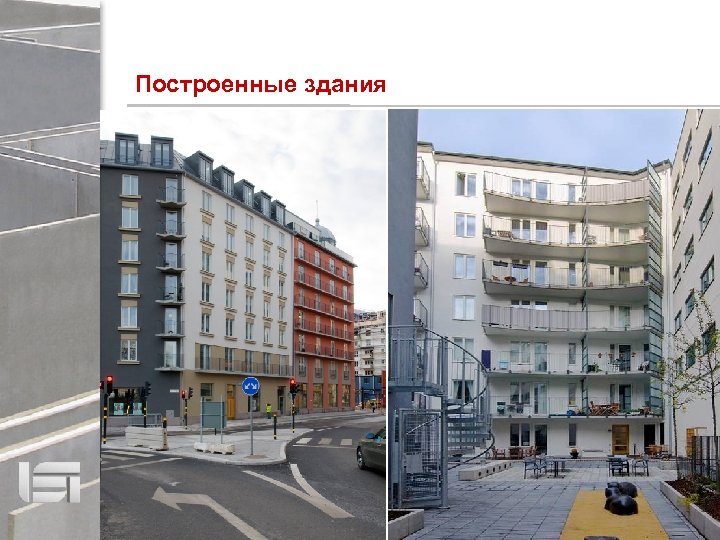

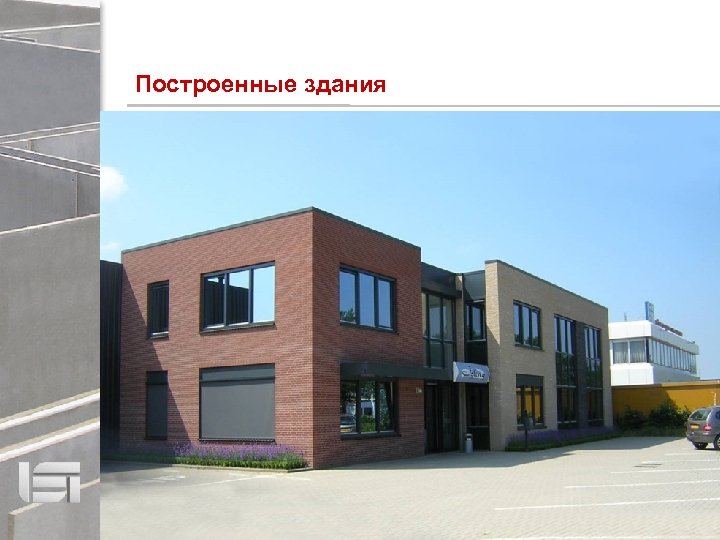

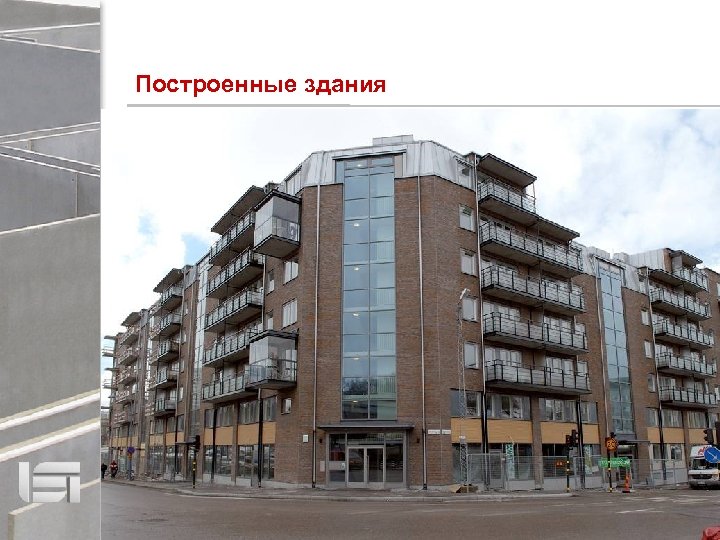

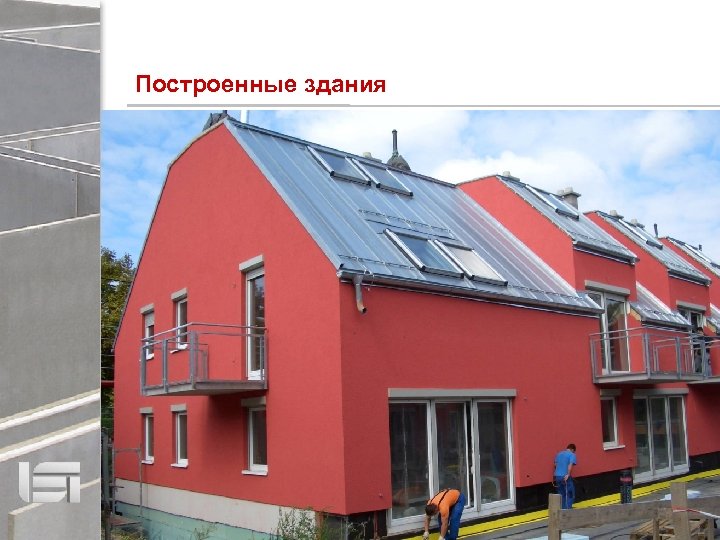

Построенные здания
