Презентація на тему: Вита пара

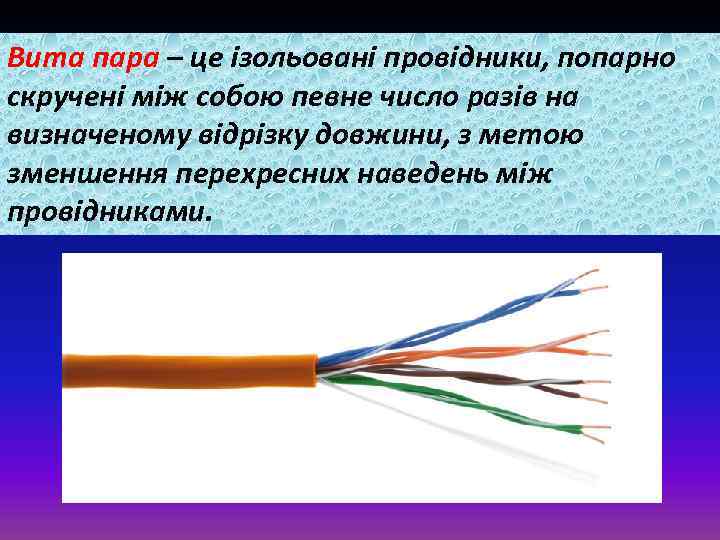

Вита пара – це ізольовані провідники, попарно скручені між собою певне число разів на визначеному відрізку довжини, з метою зменшення перехресних наведень між провідниками.

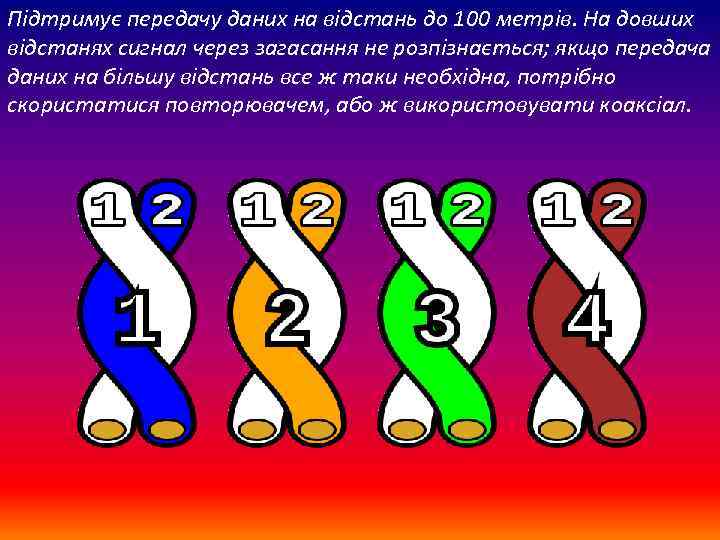

Підтримує передачу даних на відстань до 100 метрів. На довших відстанях сигнал через загасання не розпізнається; якщо передача даних на більшу відстань все ж таки необхідна, потрібно скористатися повторювачем, або ж використовувати коаксіал.

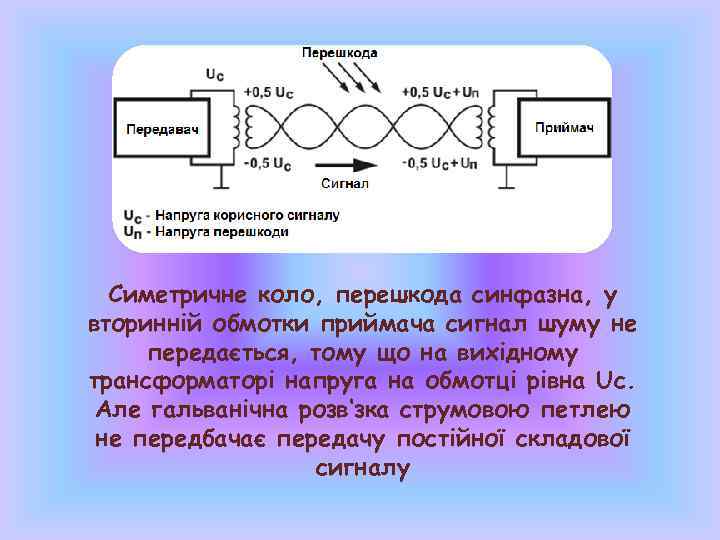

Симетричне коло, перешкода синфазна, у вторинній обмотки приймача сигнал шуму не передається, тому що на вихідному трансформаторі напруга на обмотці рівна Uc. Але гальванічна розв‘зка струмовою петлею не передбачає передачу постійної складової сигналу
R L G C Провідність ізоляції R, G визначають теплові в трати в міді і діелектрику, L і C визначають частотні властивості кабелю. R росте при підвищенні частоти (струм іде вблизу від другого првідника.

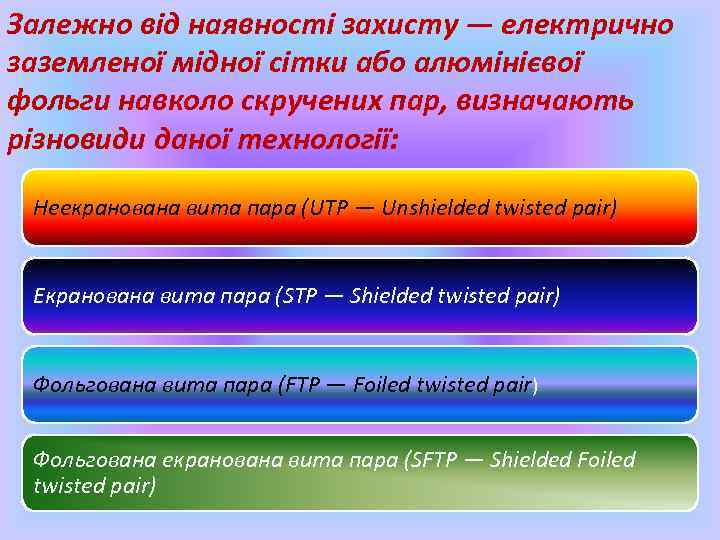

Залежно від наявності захисту — електрично заземленої мідної сітки або алюмінієвої фольги навколо скручених пар, визначають різновиди даної технології: Неекранована вита пара (UTP — Unshielded twisted pair) Екранована вита пара (STP — Shielded twisted pair) Фольгована вита пара (FTP — Foiled twisted pair) Фольгована екранована вита пара (SFTP — Shielded Foiled twisted pair)
Існує декілька категорій кабелю вита пара, які нумеруються від CAT 1 до CAT 6. Кабель вищої категорії звичайно містить більше пар дротів і кожна пара має більше витків на одиницю довжини. Категорії неекранованої витої пари описуються в стандарті EIA/TIA 568 (Американський стандарт проводки в комерційних спорудах). CAT 1 — телефонний кабель, всього одна пара. В США використовувався раніше, і провідники були скручені між собою. Використовується тільки для передачі гголосу або даних за допомогою модему CAT 2 — старий тип кабелю, 2 пари провідників, підтримував передачу даних на швидкостях до 4 Мбіт/с, використовувався в мережах token ring і ARCNet. Зараз іноді зустрічається в телефонних мережах. CAT 3 — 2 -парний кабель, використовувався при побудові локальних мереж 10 BASE-T і token ring, підтримує швидкість передачі даних тільки до 10 Мбіт/с. На відміну від попередніх двох, відповідає вимогам стандарту IEEE 802. 3. Також дотепер зустрічається в телефонних мережах. CAT 4 — кабель складається з 4 -х скручених пар, використовувався в мережах token ring, 10 BASE-T, 10 BASE-T 4, швидкість передачі даних не перевищує 16 Мбіт/с, зараз не використовується. САТ 5 — 4 -парний кабель, це і є, те, що звичайно називають кабель «вита пара» , завдяки високій швидкості передачі, до 100 Мбіт/с при використанні 2 пар і до 1000 Мбіт/с, при використанні 4 пар, є найпоширенішим мережевим носієм, що використовується в комп'ютерних мережах дотепер. При прокладці нових мереж користуються дещо вдосконаленим кабелем CAT 5 e, який краще пропускає високочастотні сигнали. CAT 6 — Застосовується в мережах Fast Ethernet і Gigabit Ethernet, складається з 4 пар провідників і здатний передавати дані на швидкості до 10000 Мбіт/с.

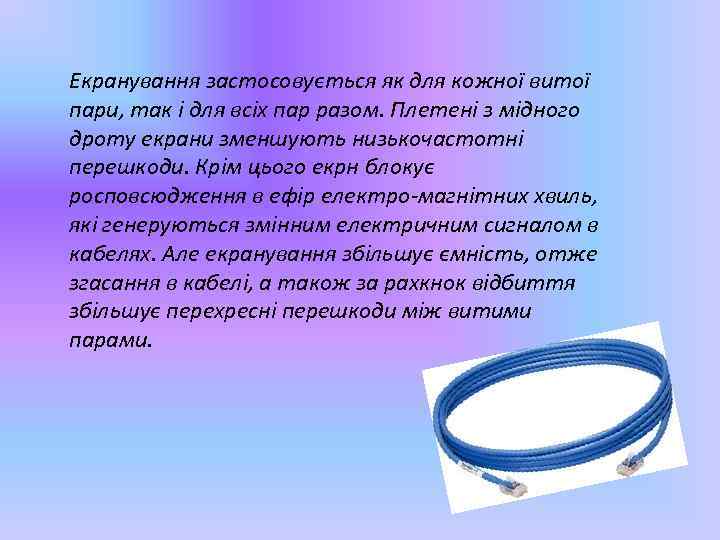

Екранування застосовується як для кожної витої пари, так і для всіх пар разом. Плетені з мідного дроту екрани зменшують низькочастотні перешкоди. Крім цього екрн блокує росповсюдження в ефір електро-магнітних хвиль, які генеруються змінним електричним сигналом в кабелях. Але екранування збільшує ємність, отже згасання в кабелі, а також за рахкнок відбиття збільшує перехресні перешкоди між витими парами.
ДЕТАЛЬНА КОНСТРУКЦІЯ ВИТОПАРНОГО КАБЕЛЯ

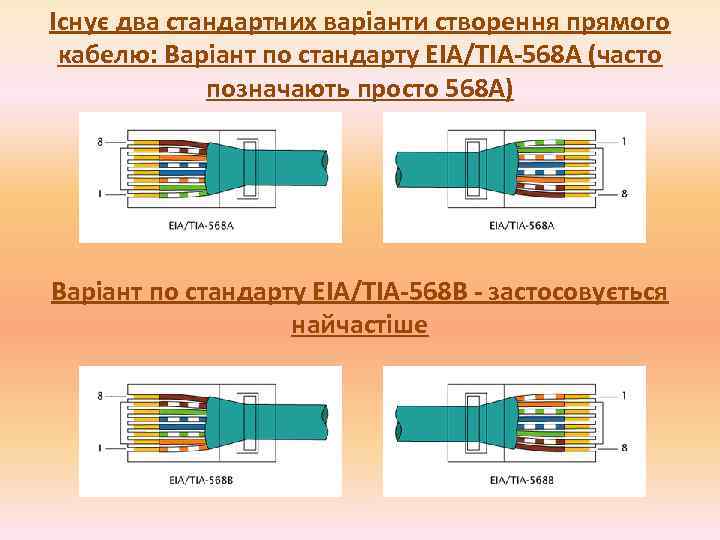

Існує два стандартних варіанти створення прямого кабелю: Варіант по стандарту EIA/TIA-568 A (часто позначають просто 568 A) Варіант по стандарту EIA/TIA-568 B - застосовується найчастіше

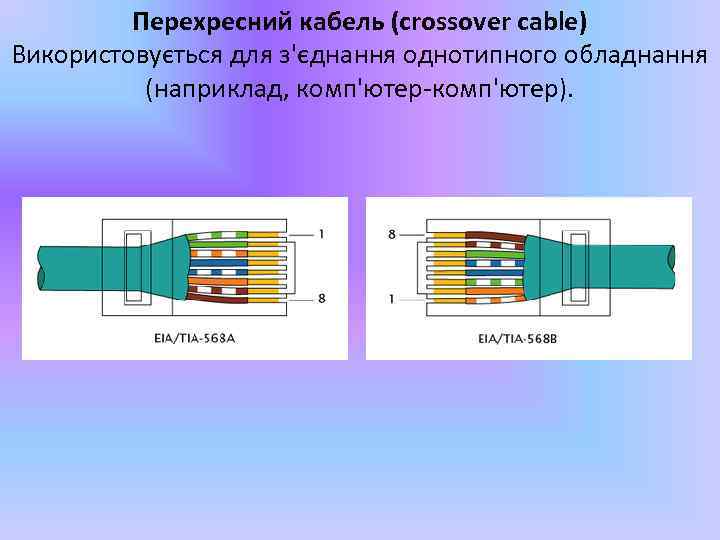

Перехресний кабель (crossover cable) Використовується для з'єднання однотипного обладнання (наприклад, комп'ютер-комп'ютер).

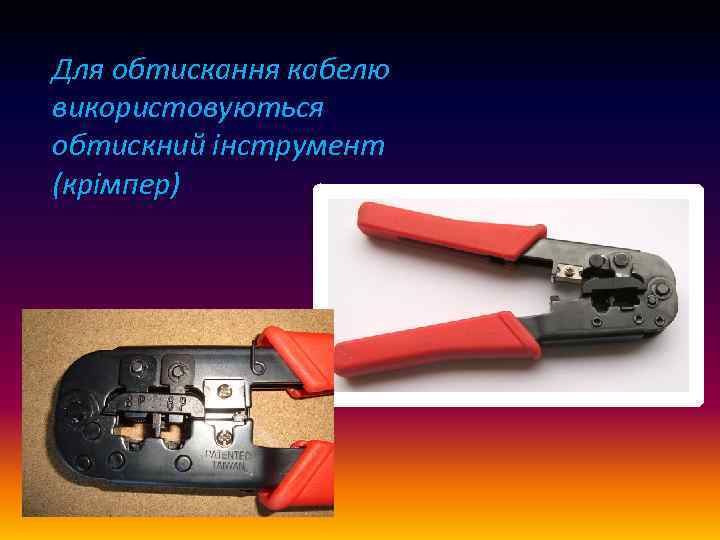

Для обтискання кабелю використовуються обтискний інструмент (крімпер)
Обтиснуті конектори RJ-45
Види обтискання витої пари Прямий Перехресний

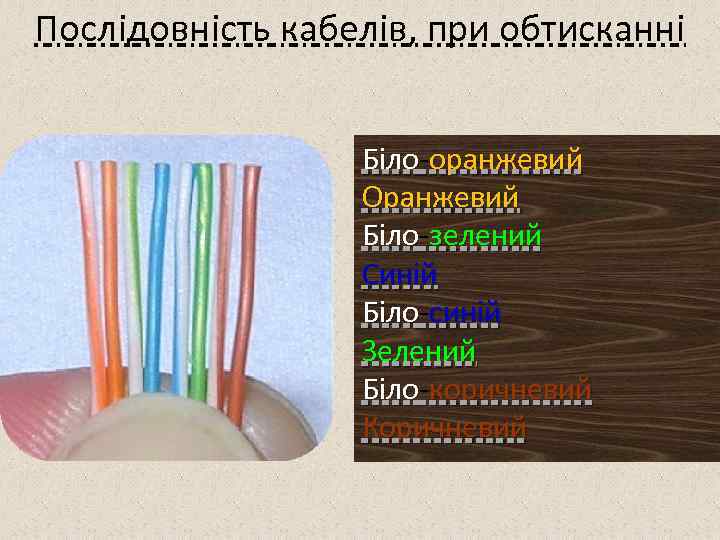

Послідовність кабелів, при обтисканні Біло-оранжевий Оранжевий Біло-зелений Синій Біло-синій Зелений Біло-коричневий Коричневий

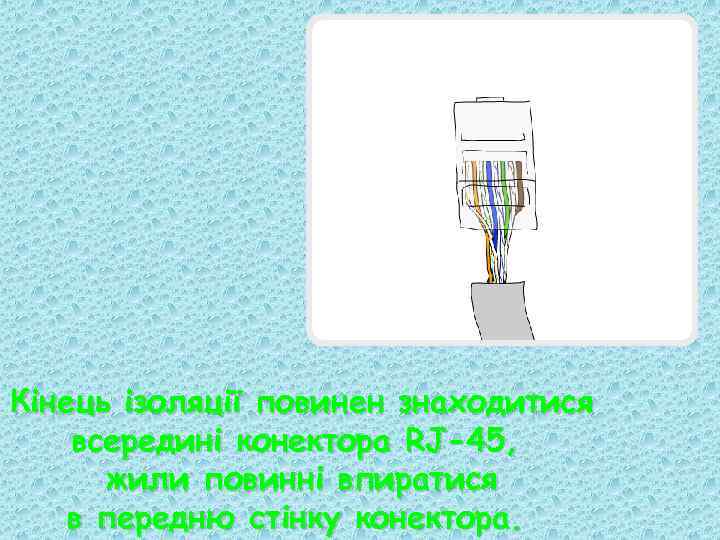

Кінець ізоляції повинен знаходитися всередині конектора RJ-45, жили повинні впиратися в передню стінку конектора.
Довжина провідних сегментів в мережах, побудованих на витій парі. 70% кабелів мають довжину не менеше 55 метрів.

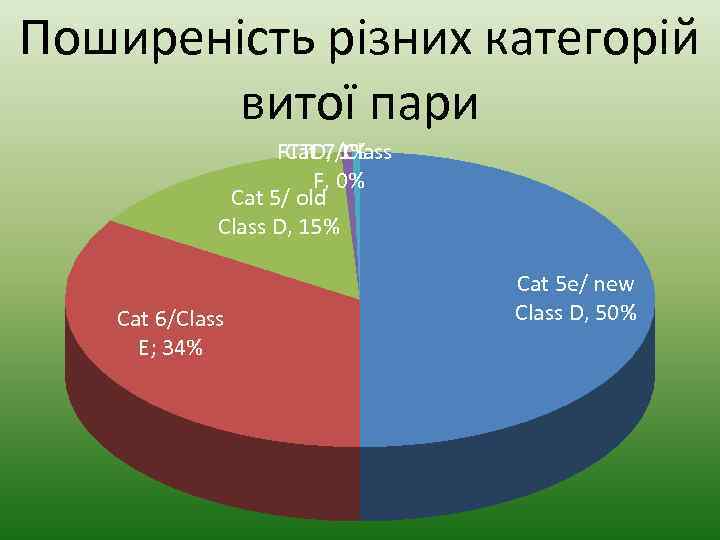

Поширеність різних категорій витої пари FTTD, 1% Cat 7/Class F, 0% Cat 5/ old Class D, 15% Cat 6/Class E; 34% Cat 5 e/ new Class D, 50%

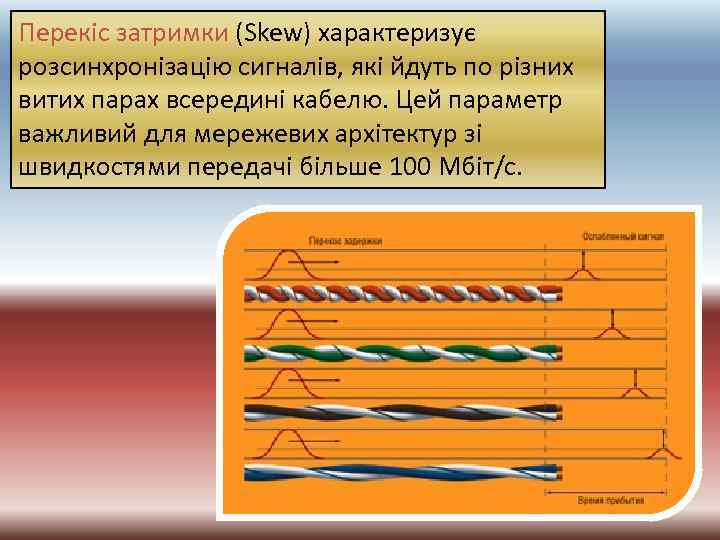

Перекіс затримки (Skew) характеризує розсинхронізацію сигналів, які йдуть по різних витих парах всередині кабелю. Цей параметр важливий для мережевих архітектур зі швидкостями передачі більше 100 Мбіт/с.
