Презентация на тему Указатель поворота ЭУП- 53 Выполнил

Презентация на тему: Указатель поворота ЭУП- 53 Выполнил: Гирченко Алексей Группа 323

ЭУП – Электрический указатель поворота Указатель поворота служит для определения величины и скорости вращения вертолёта относительно вертикальной оси, с поперечным креном до 450 при скорости полёта 500 км/ч. Кроме того, в нижней части лицевой стороны прибора установлен указатель скольжения, с помощью которого определяется боковое скольжение.

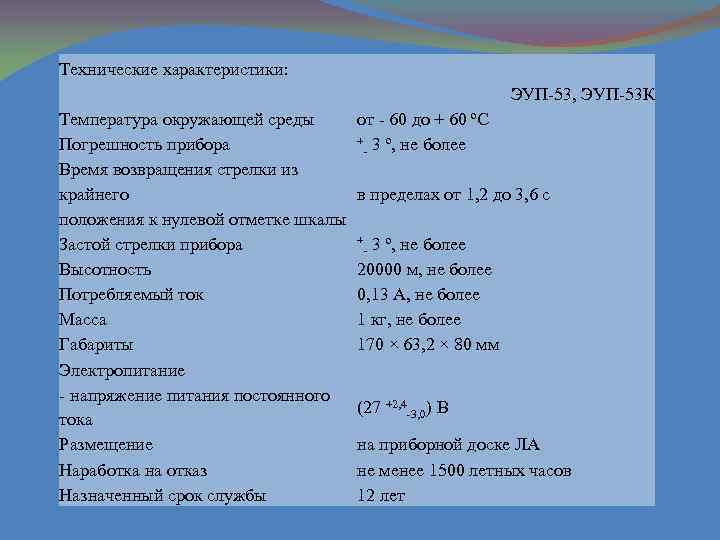

Технические характеристики: ЭУП-53, ЭУП-53 К Температура окружающей среды Погрешность прибора Время возвращения стрелки из крайнего положения к нулевой отметке шкалы Застой стрелки прибора Высотность Потребляемый ток Масса Габариты Электропитание - напряжение питания постоянного тока Размещение Наработка на отказ Назначенный срок службы от - 60 до + 60 ºС + 3 º, не более в пределах от 1, 2 до 3, 6 с + - 3 º, не более 20000 м, не более 0, 13 А, не более 1 кг, не более 170 × 63, 2 × 80 мм (27 +2, 4 -3, 0) В на приборной доске ЛА не менее 1500 летных часов 12 лет

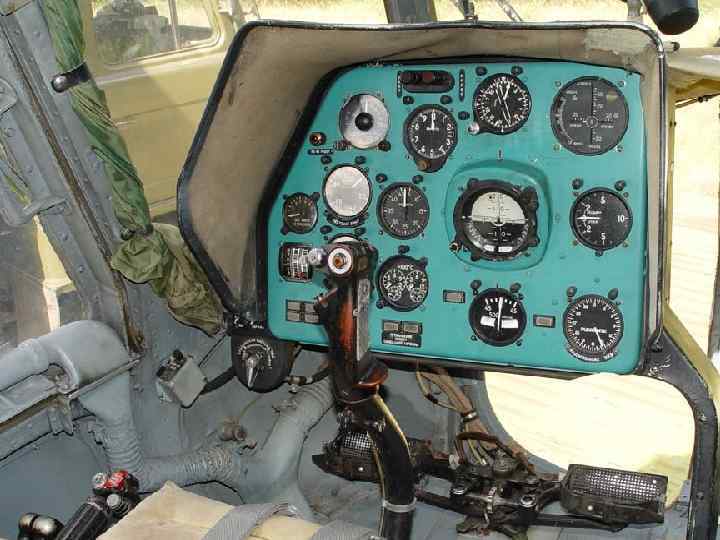

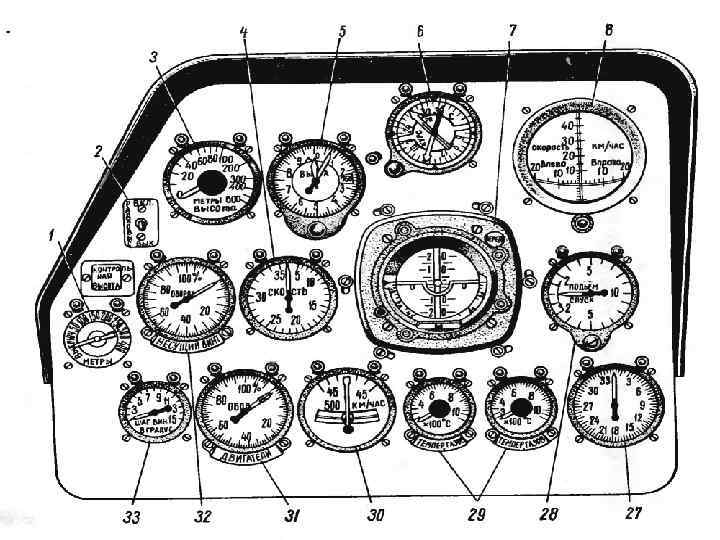

Объекты применения: Самолеты типа ТУ, ИЛ, АН Вертолет МИ-8 (ЭУП-53 К) Действие указателя поворота основано на использовании свойства гироскопа с двумя степенями свободы совмещать ось собственного вращения с осью вынужденного вращения. Шкала прибора отградуирована в градусах от 0 до 45 в обе стороны от среднего положения. Цена одного деления 15 градусов. Указатель скольжения, основан на свойствах физического маятника и представляет собой изогнутую трубку с толуолом, внутри которой перемещается шарик из черного стекла. Отклонение шарика свидетельствует, что разворот самолета происходит со скольжением (некоординированно).

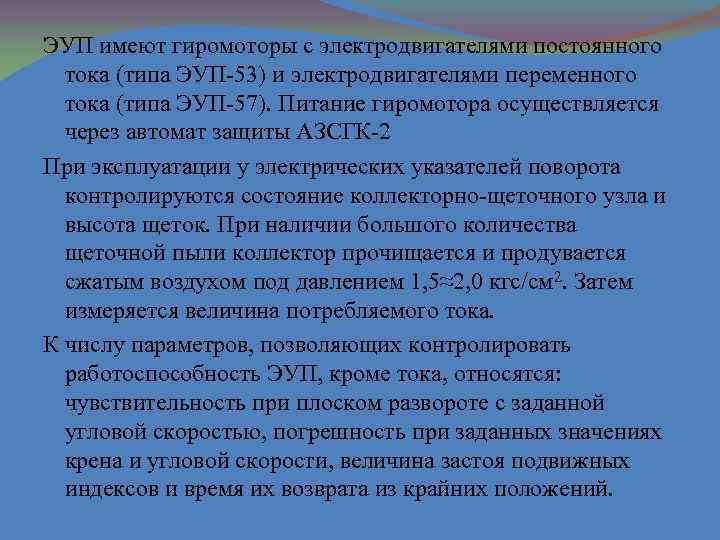

ЭУП имеют гиромоторы с электродвигателями постоянного тока (типа ЭУП-53) и электродвигателями переменного тока (типа ЭУП-57). Питание гиромотора осуществляется через автомат защиты АЗСГК-2 При эксплуатации у электрических указателей поворота контролируются состояние коллекторно-щеточного узла и высота щеток. При наличии большого количества щеточной пыли коллектор прочищается и продувается сжатым воздухом под давлением 1, 5≈2, 0 кгс/см 2. Затем измеряется величина потребляемого тока. К числу параметров, позволяющих контролировать работоспособность ЭУП, кроме тока, относятся: чувствительность при плоском развороте с заданной угловой скоростью, погрешность при заданных значениях крена и угловой скорости, величина застоя подвижных индексов и время их возврата из крайних положений.
