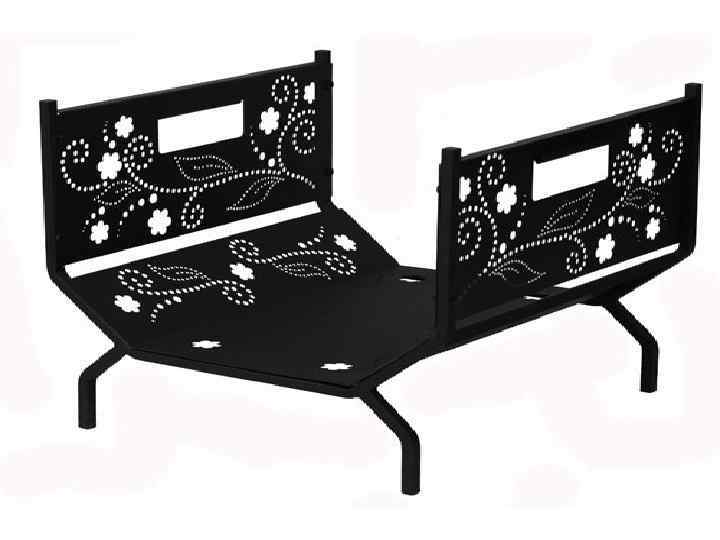

Презентация на тему Технология изготовления дровницы Выпускник

Презентация на тему: { Технология изготовления дровницы Выпускник группы № 33: Лаптев Александр Владимирович

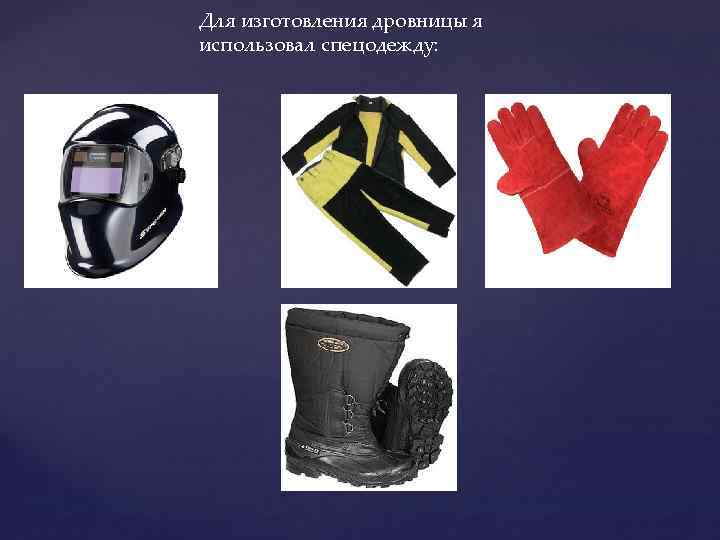

Для изготовления дровницы я использовал спецодежду:

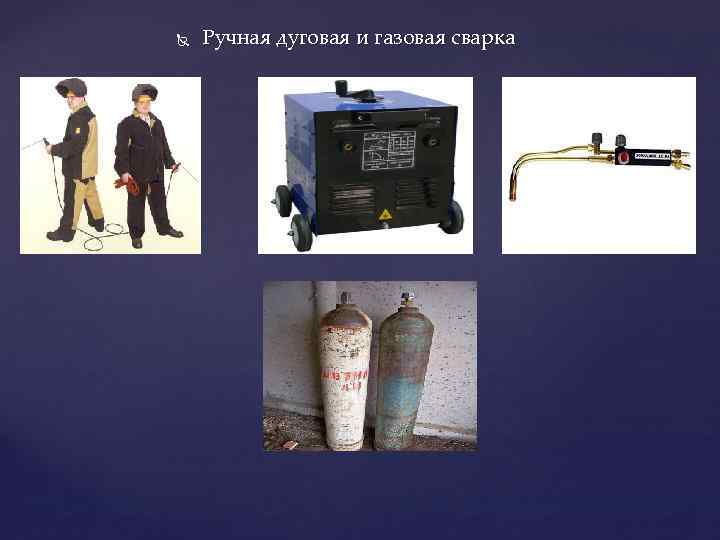

Ручная дуговая и газовая сварка

Материалы: тонкий листовой металл и 15 -й профиль. Взяв лист железа, с помощью сварки, я разрезал его на три пластины. Затем я приготовил нужные отрезки из профиля.

Инструменты и механизмы: : электородорержатель с токо-непроводящей ручкой, молоток шлакоотбиватель, зубило, металлическую щетку для зачистки кромок, линейку, угольник, шлифовальную машинку, клейма, резиновый коврик и т. п.

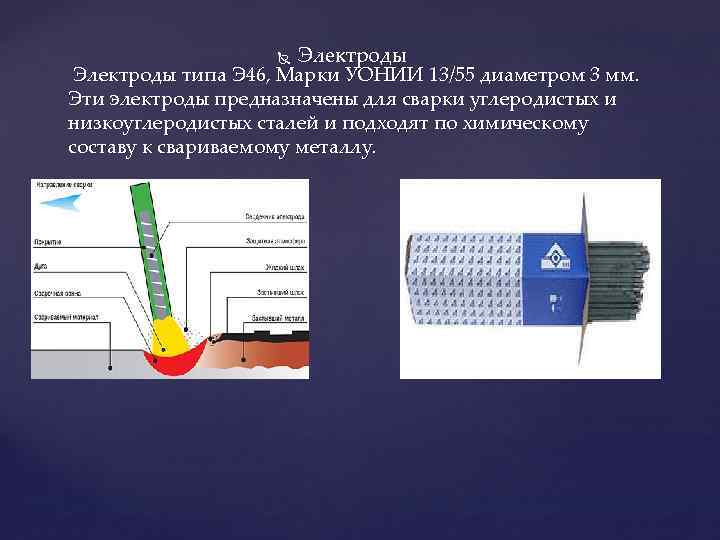

Электроды типа Э 46, Марки УОНИИ 13/55 диаметром 3 мм. Эти электроды предназначены для сварки углеродистых и низкоуглеродистых сталей и подходят по химическому составу к свариваемому металлу.

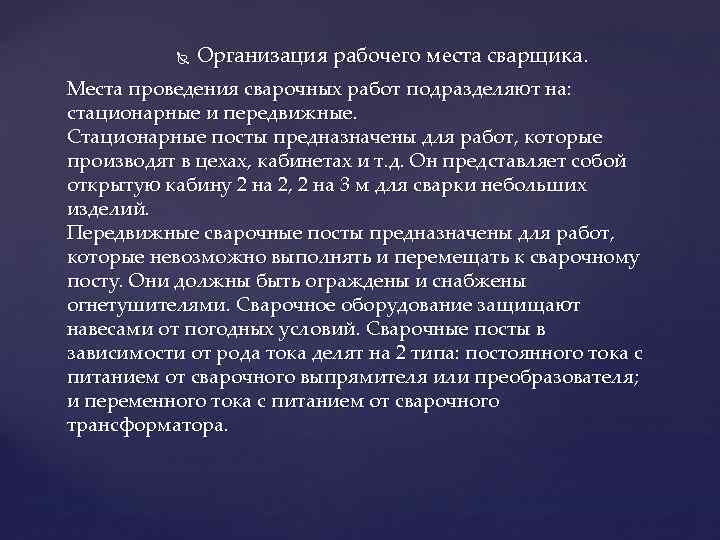

Организация рабочего места сварщика. Места проведения сварочных работ подразделяют на: стационарные и передвижные. Стационарные посты предназначены для работ, которые производят в цехах, кабинетах и т. д. Он представляет собой открытую кабину 2 на 2, 2 на 3 м для сварки небольших изделий. Передвижные сварочные посты предназначены для работ, которые невозможно выполнять и перемещать к сварочному посту. Они должны быть ограждены и снабжены огнетушителями. Сварочное оборудование защищают навесами от погодных условий. Сварочные посты в зависимости от рода тока делят на 2 типа: постоянного тока с питанием от сварочного выпрямителя или преобразователя; и переменного тока с питанием от сварочного трансформатора.

У каждого сварщика должно быть: сварочный щиток, рукавицы, молоток, зубило и металлическая щетка. Для разметки должен быть: угольник, линейка, карандаш, мел, чертилка, клеймо.

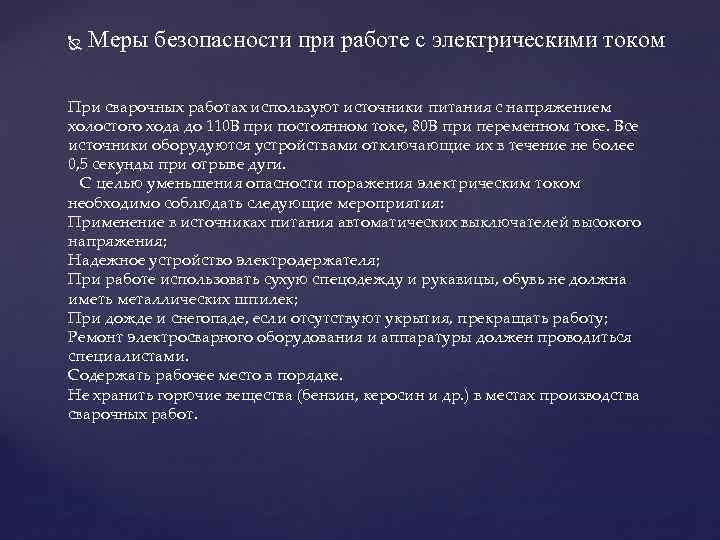

Меры безопасности при работе с электрическими током При сварочных работах используют источники питания с напряжением холостого хода до 110 В при постоянном токе, 80 В при переменном токе. Все источники оборудуются устройствами отключающие их в течение не более 0, 5 секунды при отрыве дуги. С целью уменьшения опасности поражения электрическим током необходимо соблюдать следующие мероприятия: Применение в источниках питания автоматических выключателей высокого напряжения; Надежное устройство электродержателя; При работе использовать сухую спецодежду и рукавицы, обувь не должна иметь металлических шпилек; При дожде и снегопаде, если отсутствуют укрытия, прекращать работу; Ремонт электросварного оборудования и аппаратуры должен проводиться специалистами. Содержать рабочее место в порядке. Не хранить горючие вещества (бензин, керосин и др. ) в местах производства сварочных работ.

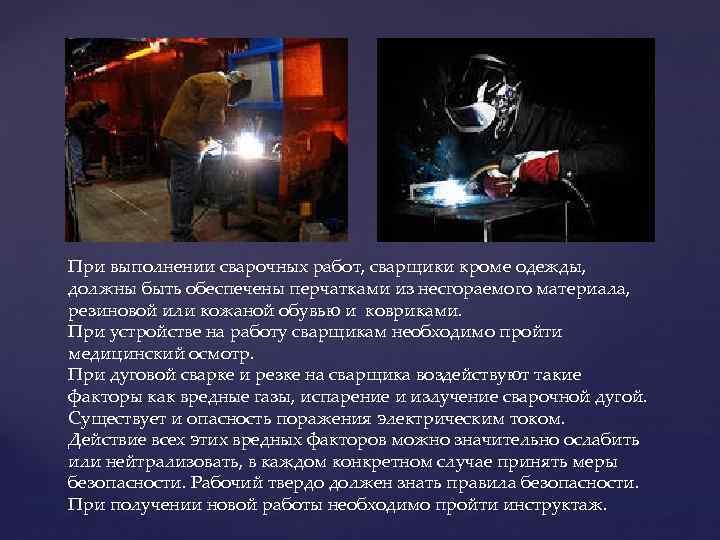

При выполнении сварочных работ, сварщики кроме одежды, должны быть обеспечены перчатками из несгораемого материала, резиновой или кожаной обувью и ковриками. При устройстве на работу сварщикам необходимо пройти медицинский осмотр. При дуговой сварке и резке на сварщика воздействуют такие факторы как вредные газы, испарение и излучение сварочной дугой. Существует и опасность поражения электрическим током. Действие всех этих вредных факторов можно значительно ослабить или нейтрализовать, в каждом конкретном случае принять меры безопасности. Рабочий твердо должен знать правила безопасности. При получении новой работы необходимо пройти инструктаж.

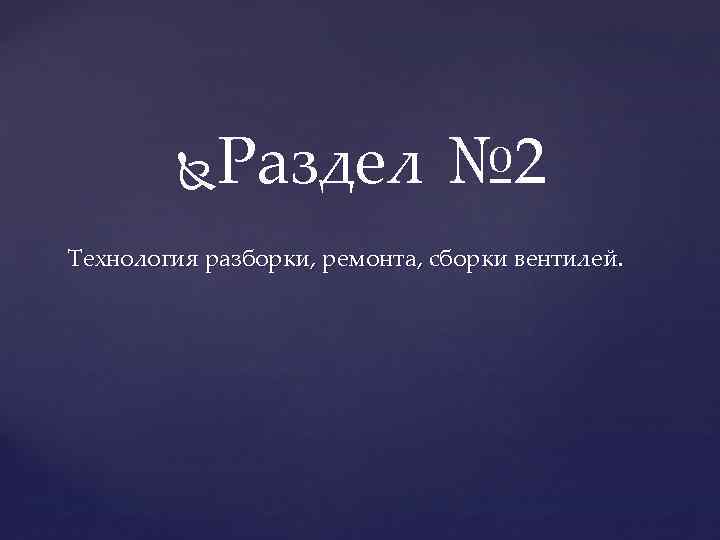

Раздел № 2 Технология разборки, ремонта, сборки вентилей.

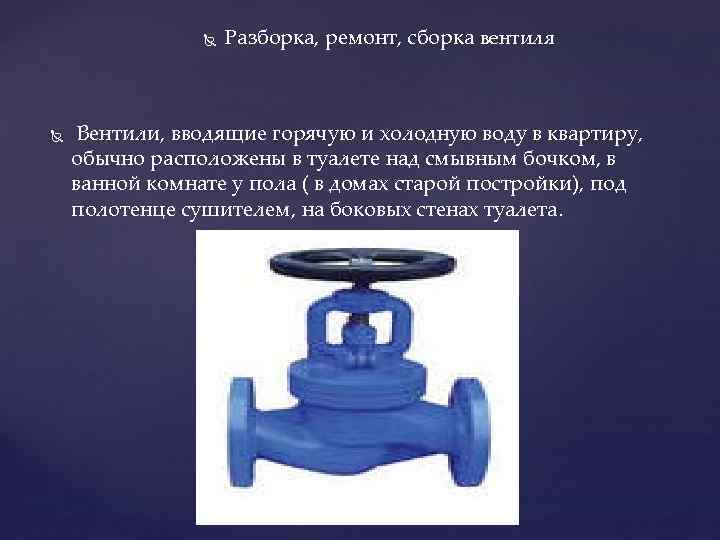

Разборка, ремонт, сборка вентиля Вентили, вводящие горячую и холодную воду в квартиру, обычно расположены в туалете над смывным бочком, в ванной комнате у пола ( в домах старой постройки), под полотенце сушителем, на боковых стенах туалета.

Запорный клапан (вентиль) – это запорная арматура, конструктивно выполненная в виде клапана, то есть её запирающий элемент перемещается параллельно оси потока рабочей среды. Запорные клапаны применяются для полного перекрытия своего проходного сечения, а следовательно потока рабочей среды; то есть запирающий элемент, которым в запорном клапане чаще всего является золотник, в процессе эксплуатации находится в крайних положениях «открыто» или «закрыто» . Для регулирования расхода среды путём изменения проходного сечения успешно применяются регулирующие клапаны.

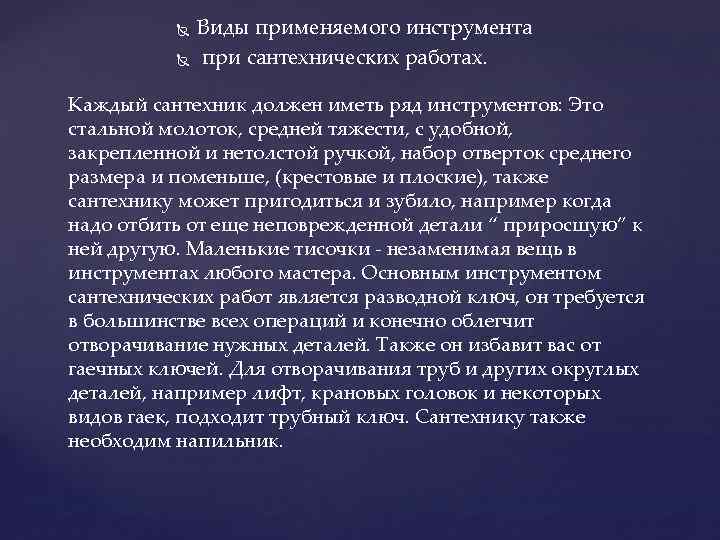

Виды применяемого инструмента при сантехнических работах. Каждый сантехник должен иметь ряд инструментов: Это стальной молоток, средней тяжести, с удобной, закрепленной и нетолстой ручкой, набор отверток среднего размера и поменьше, (крестовые и плоские), также сантехнику может пригодиться и зубило, например когда надо отбить от еще неповрежденной детали “ приросшую” к ней другую. Маленькие тисочки - незаменимая вещь в инструментах любого мастера. Основным инструментом сантехнических работ является разводной ключ, он требуется в большинстве всех операций и конечно облегчит отворачивание нужных деталей. Также он избавит вас от гаечных ключей. Для отворачивания труб и других округлых деталей, например лифт, крановых головок и некоторых видов гаек, подходит трубный ключ. Сантехнику также необходим напильник.

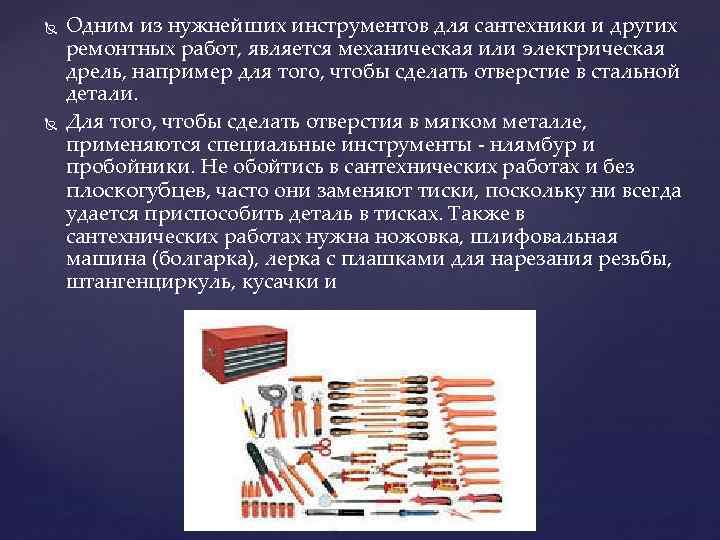

Одним из нужнейших инструментов для сантехники и других ремонтных работ, является механическая или электрическая дрель, например для того, чтобы сделать отверстие в стальной детали. Для того, чтобы сделать отверстия в мягком металле, применяются специальные инструменты - нлямбур и пробойники. Не обойтись в сантехнических работах и без плоскогубцев, часто они заменяют тиски, поскольку ни всегда удается приспособить деталь в тисках. Также в сантехнических работах нужна ножовка, шлифовальная машина (болгарка), лерка с плашками для нарезания резьбы, штангенциркуль, кусачки и

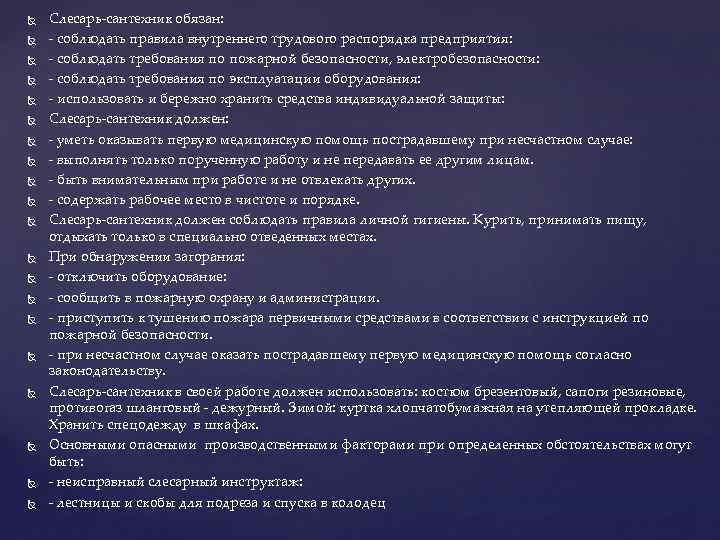

Слесарь-сантехник обязан: - соблюдать правила внутреннего трудового распорядка предприятия: - соблюдать требования по пожарной безопасности, электробезопасности: - соблюдать требования по эксплуатации оборудования: - использовать и бережно хранить средства индивидуальной защиты: Слесарь-сантехник должен: - уметь оказывать первую медицинскую помощь пострадавшему при несчастном случае: - выполнять только порученную работу и не передавать ее другим лицам. - быть внимательным при работе и не отвлекать других. - содержать рабочее место в чистоте и порядке. Слесарь-сантехник должен соблюдать правила личной гигиены. Курить, принимать пищу, отдыхать только в специально отведенных местах. При обнаружении загорания: - отключить оборудование: - сообщить в пожарную охрану и администрации. - приступить к тушению пожара первичными средствами в соответствии с инструкцией по пожарной безопасности. - при несчастном случае оказать пострадавшему первую медицинскую помощь согласно законодательству. Слесарь-сантехник в своей работе должен использовать: костюм брезентовый, сапоги резиновые, противогаз шланговый - дежурный. Зимой: куртка хлопчатобумажная на утепляющей прокладке. Хранить спецодежду в шкафах. Основными опасными производственными факторами при определенных обстоятельствах могут быть: - неисправный слесарный инструктаж: - лестницы и скобы для подреза и спуска в колодец

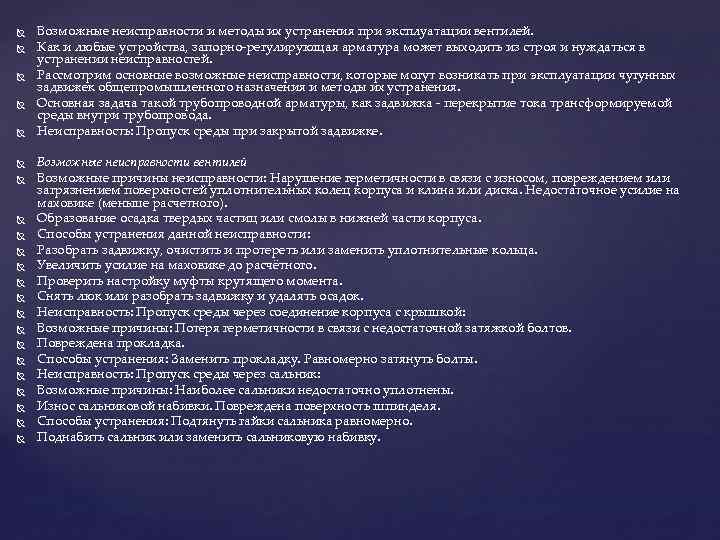

Возможные неисправности и методы их устранения при эксплуатации вентилей. Как и любые устройства, запорно-регулирующая арматура может выходить из строя и нуждаться в устранении неисправностей. Рассмотрим основные возможные неисправности, которые могут возникать при эксплуатации чугунных задвижек общепромышленного назначения и методы их устранения. Основная задача такой трубопроводной арматуры, как задвижка - перекрытие тока трансформируемой среды внутри трубопровода. Неисправность: Пропуск среды при закрытой задвижке. Возможные неисправности вентилей Возможные причины неисправности: Нарушение герметичности в связи с износом, повреждением или загрязнением поверхностей уплотнительных колец корпуса и клина или диска. Недостаточное усилие на маховике (меньше расчетного). Образование осадка твердых частиц или смолы в нижней части корпуса. Способы устранения данной неисправности: Разобрать задвижку, очистить и протереть или заменить уплотнительные кольца. Увеличить усилие на маховике до расчётного. Проверить настройку муфты крутящего момента. Снять люк или разобрать задвижку и удалять осадок. Неисправность: Пропуск среды через соединение корпуса с крышкой: Возможные причины: Потеря герметичности в связи с недостаточной затяжкой болтов. Повреждена прокладка. Способы устранения: Заменить прокладку. Равномерно затянуть болты. Неисправность: Пропуск среды через сальник: Возможные причины: Наиболее сальники недостаточно уплотнены. Износ сальниковой набивки. Повреждена поверхность шпинделя. Способы устранения: Подтянуть гайки сальника равномерно. Поднабить сальник или заменить сальниковую набивку.

Ремонт вентиля Что предпринять, когда вентиль на вводе в квартиру при закручивании моховика со штоком не перекрывает воду? Замена проходит в вентильной головке превращается в не разрешаемую задачу. Много жалоб по этому поводу. Профессионал-сантехник вместо одной изношенной прокладки поставит другую, не выключая воду. Он для этого откроет все краны в квартире, выбрав момент, когда в доме наибольший расход воды. Дефектная вентильная головка выкручена. На ее место ставят временную. Прокладку меняют на дефектной вентильной головке и устанавливают ее на место, сняв временную. Рядом кладут тряпицы. Операция с риском: будешь мокрый да и зальешь нижние квартиры… Нет! Вентили изготовляют из латуни и ковкого чугуна. И так, головка вентиля отвернута. Дефектной, как правило, оказывается прокладка. Отверстие в прокладке для вентиля должно быть 4 -5 мм. Легче всего это отверстие сделать трубочкой соответствующего диаметра. Некоторые применяют рукоятку от безопасной бритвы, заострив стенку резьбового отверстия. Конец штока, упирающийся в клапан, имеет шаровидную форму. Соответственно клапан имеет углубление стенки которые обжимаются вокруг шара штока. Это обеспечивает клапану с прокладкой “плавающее” положение, т. е. прокладка всегда перекроет седло. Следующим дефектом и будет частичное разрушение обжимающей стенки клапана и отделение последнего от штока. Или вытачивайте новый клапан, или переставляйте клапан со штоком с такого же вентиля. Устраняем протечку в вентиле. Протечки на вентиле обычно выявляются очень легко. Вода может протекать у прокладки и сальников. Наиболее легко устраняется утечка через сальниковое уплотнение. Для этого обычно достаточно немного подтянуть ключом накидную гайку до прекращения подтекания через сальник. В том случае, если даже полностью завернув гайку вам не удается избавиться от подтекания, вентиль придется частично разобрать. В данном случае сальник можно заменить не перекрывая кран стояка. Для этого вращая барашек, вентиль открывают полностью. Клапан при этом прижмется к крышке корпуса и ограничит поступление воды к сальниковому уплотнению. И хотя воды все равно будет просачиваться, но напора мешающего работе не будет.

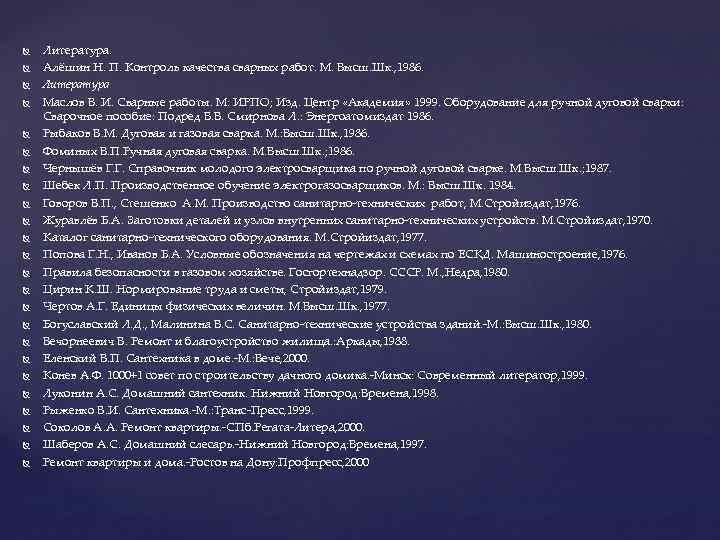

Литература. Алёшин Н. П. Контроль качества сварных работ. М. Высш. Шк. , 1986. Литература Маслов В. И. Сварные работы. М: ИРПО; Изд. Центр «Академия» 1999. Оборудование для ручной дуговой сварки: Сварочное пособие: Подред В. В. Смирнова Л. : Энергоатомиздат 1986. Рыбаков В. М. Дуговая и газовая сварка. М. : Высш. Шк. , 1986. Фоминых В. П. Ручная дуговая сварка. М. Высш. Шк. ; 1986. Чернышёв Г. Г. Справочник молодого электросварщика по ручной дуговой сварке. М. Высш. Шк. ; 1987. Шебек Л. П. Производственное обучение электрогазосварщиков. М. : Высш. Шк. 1984. Говоров В. П. , Стешенко А. М. Производство санитарно-технических работ, М. Стройиздат, 1976. Журавлёв Б. А. Заготовки деталей и узлов внутренних санитарно-технических устройств. М. Стройиздат, 1970. Каталог санитарно-технического оборудования. М. Стройиздат, 1977. Попова Г. Н. , Иванов Б. А. Условные обозначения на чертежах и схемах по ЕСКД. Машиностроение, 1976. Правила безопасности в газовом хозяйстве. Госгортехнадзор. СССР. М. , Недра, 1980. Цирин К. Ш. Нормирование труда и сметы, Стройиздат, 1979. Чертов А. Г. Единицы физических величин. М. Высш. Шк. , 1977. Богуславский Л. Д. , Малинина В. С. Санитарно-технические устройства зданий. -М. : Высш. Шк. , 1980. Вечорнеевич В. Ремонт и благоустройство жилища. : Аркады, 1988. Еленский В. П. Сантехника в доме. -М. : Вече, 2000. Конев А. Ф. 1000+1 совет по строительству дачного домика. -Минск: Современный литератор, 1999. Луконин А. С. Домашний сантехник. Нижний Новгород: Времена, 1998. Рыженко В. И. Сантехника. -М. : Транс-Пресс, 1999. Соколов А. А. Ремонт квартиры. -СПб. Регата-Литера, 2000. Шаберов А. С. Домашний слесарь. -Нижний Новгород: Времена, 1997. Ремонт квартиры и дома. -Ростов на Дону: Профпресс, 2000
