Презентация на тему: Термометры ТУЭ 48, ТВ 19 , ИТГ 180.

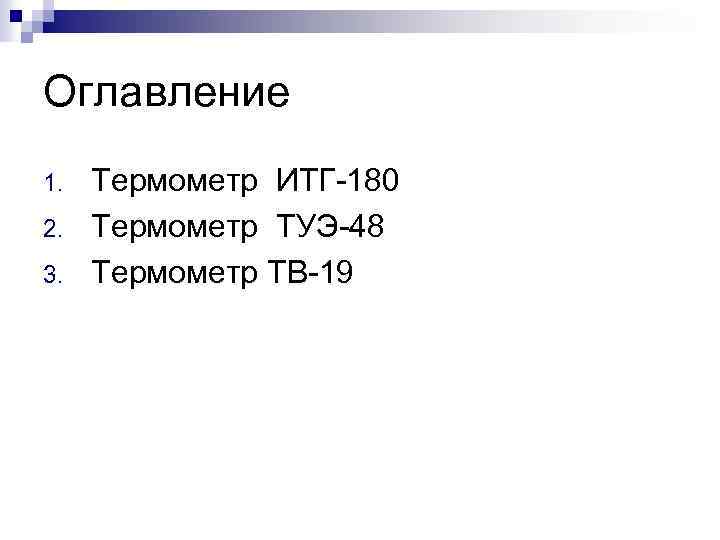

Оглавление 1. 2. 3. Термометр ИТГ 180 Термометр ТУЭ 48 Термометр ТВ 19

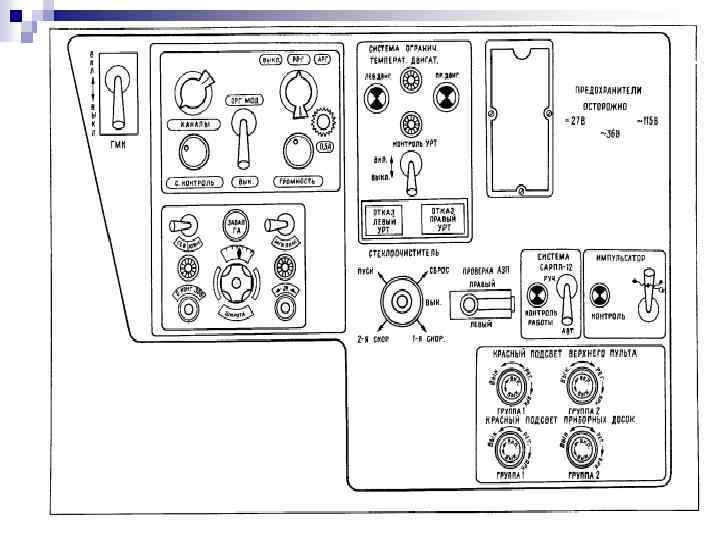

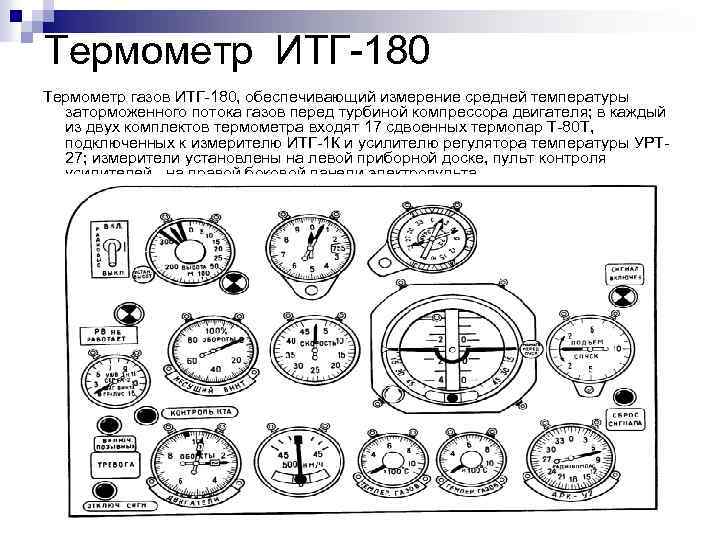

Термометр ИТГ 180 Термометр газов ИТГ 180, обеспечивающий измерение средней температуры заторможенного потока газов перед турбиной компрессора двигателя; в каждый из двух комплектов термометра входят 17 сдвоенных термопар Т 80 Т, подключенных к измерителю ИТГ 1 К и усилителю регулятора температуры УРТ 27; измерители установлены на левой приборной доске, пульт контроля усилителей на правой боковой панели электропульта

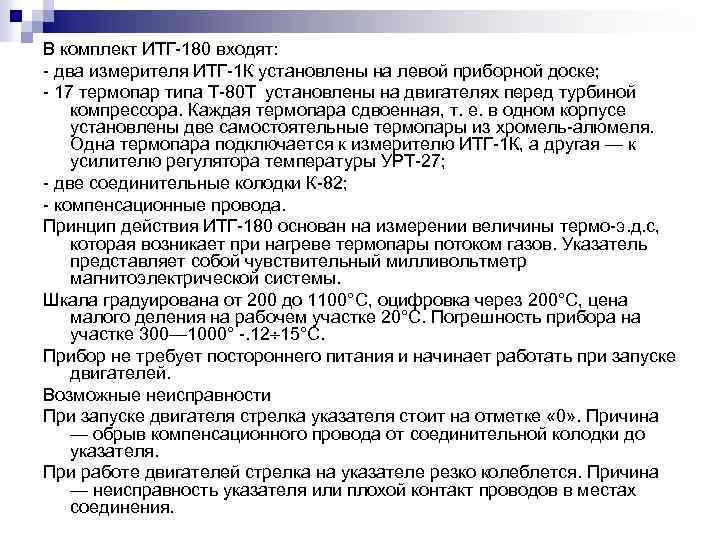

В комплект ИТГ 180 входят: два измерителя ИТГ 1 К установлены на левой приборной доске; 17 термопар типа Т 80 Т установлены на двигателях перед турбиной компрессора. Каждая термопара сдвоенная, т. е. в одном корпусе установлены две самостоятельные термопары из хромель алюмеля. Одна термопара подключается к измерителю ИТГ 1 К, а другая — к усилителю регулятора температуры УРТ 27; две соединительные колодки К 82; компенсационные провода. Принцип действия ИТГ 180 основан на измерении величины термо э. д. с, которая возникает при нагреве термопары потоком газов. Указатель представляет собой чувствительный милливольтметр магнитоэлектрической системы. Шкала градуирована от 200 до 1100°С, оцифровка через 200°С, цена малого деления на рабочем участке 20°С. Погрешность прибора на участке 300— 1000° . 12 15°С. Прибор не требует постороннего питания и начинает работать при запуске двигателей. Возможные неисправности При запуске двигателя стрелка указателя стоит на отметке « 0» . Причина — обрыв компенсационного провода от соединительной колодки до указателя. При работе двигателей стрелка на указателе резко колеблется. Причина — неисправность указателя или плохой контакт проводов в местах соединения.

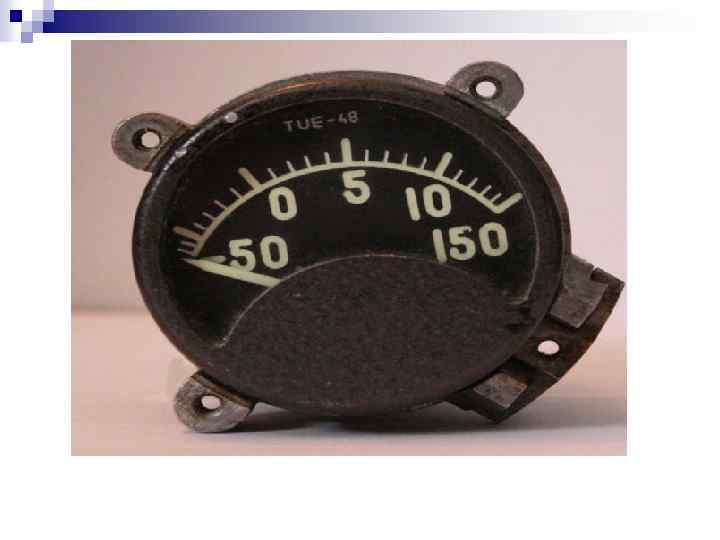

Термометр ТУЭ 48 n Для замера температуры масла в главного редуктора служит термометр, в комплект которого входит датчик и указатель. Датчик установлен на главном редукторе, а указатель на приборной доске правого летчика Прибор питается постоянным током и имеют общую цепь питания с измерителем температур масла трехстрелочного индикатора ЭМИ 3 РВИ.

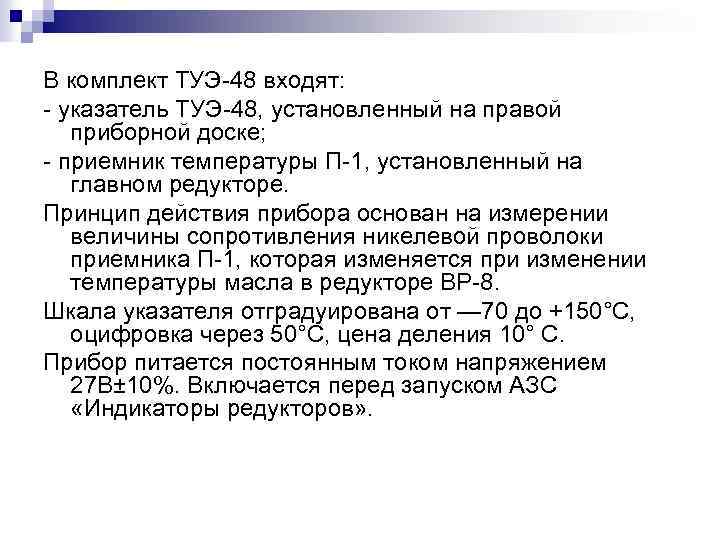

В комплект ТУЭ 48 входят: указатель ТУЭ 48, установленный на правой приборной доске; приемник температуры П 1, установленный на главном редукторе. Принцип действия прибора основан на измерении величины сопротивления никелевой проволоки приемника П 1, которая изменяется при изменении температуры масла в редукторе ВР 8. Шкала указателя отградуирована от — 70 до +150°С, оцифровка через 50°С, цена деления 10° С. Прибор питается постоянным током напряжением 27 В± 10%. Включается перед запуском АЗС «Индикаторы редукторов» .

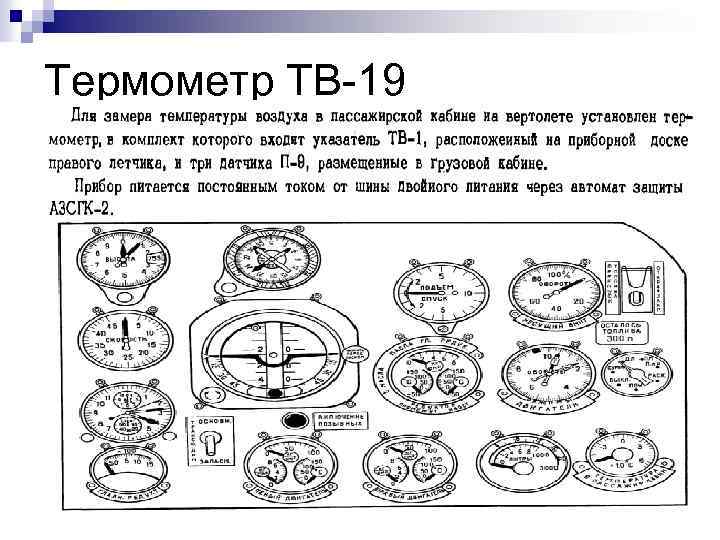

Термометр ТВ 19

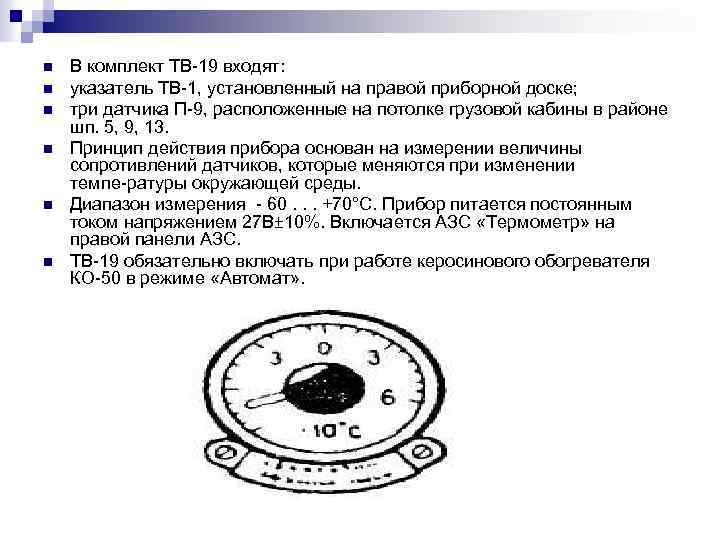

n n n В комплект ТВ 19 входят: указатель ТВ 1, установленный на правой приборной доске; три датчика П 9, расположенные на потолке грузовой кабины в районе шп. 5, 9, 13. Принцип действия прибора основан на измерении величины сопротивлений датчиков, которые меняются при изменении темпе ратуры окружающей среды. Диапазон измерения 60. . . +70°С. Прибор питается постоянным током напряжением 27 В± 10%. Включается АЗС «Термометр» на правой панели АЗС. ТВ 19 обязательно включать при работе керосинового обогревателя КО 50 в режиме «Автомат» .
