Презентація на тему: “Особливості структуро- та фазоутворення в алюмінієвих бронзах” Виконала Досенко Тетяна, гр. ФА-11
Мідь v ковкий, в'язкий v червонувато- коричневий метал v Атомний номер 29 v Атомна маса 64 г/моль v ρ = 8, 96 г/см 3 v tпл= 1083, 6°С v tкип = 2567 °С v Гратка – ГЦК, з періодом 3, 61 Å

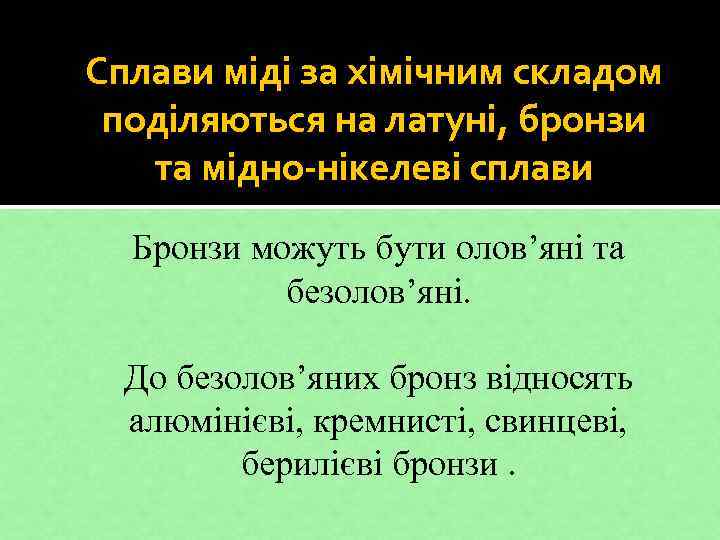

Сплави міді за хімічним складом поділяються на латуні, бронзи та мідно-нікелеві сплави Бронзи можуть бути олов’яні та безолов’яні. До безолов’яних бронз відносять алюмінієві, кремнисті, свинцеві, берилієві бронзи.

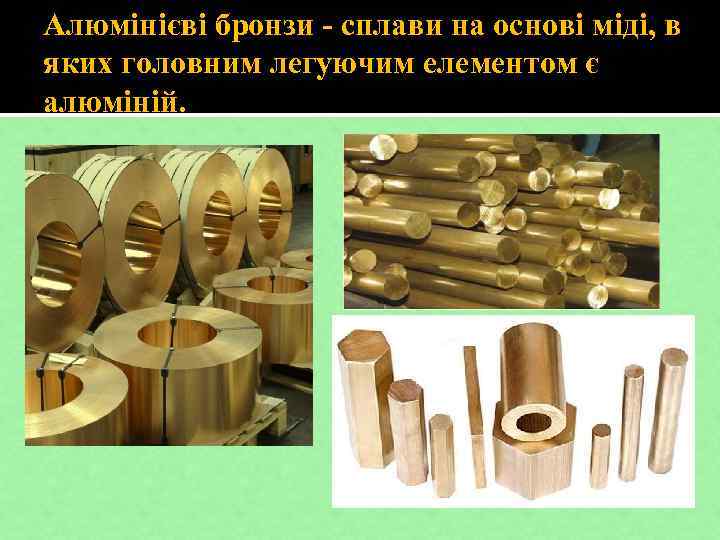

Алюмінієві бронзи - сплави на основі міді, в яких головним легуючим елементом є алюміній.
Маркування алюмінієвих бронз Алюмінієві бронзи позначаються Бр. А. Якщо бронза ливарна, то після Бр. А йде перелік легуючих елементів з їх вмістом Якщо бронза деформівна, то після Бр. А йдуть всі літери легуючих елементів, а потім їх вміст. Найпоширеніші алюмінієві бронзи: Бр. АЖ 9 -4 – 9% алюмінію, 4% заліза ; Бр. А 10 Ж 4 Н 4 Л - 10% алюмінію, 4% заліза та 2% нікелю.
Хімічний склад стандартних алюмінієвих бронз Марка бронзи ОСНОВНІ КОМПОНЕНТИ, % ДОМІШКИ, не більше Al Fe Mn Ni Бр. А 5 4 -6 - - - 1, 6 Бр. А 7 6 -8 - - - 1, 6 Бр. АМц9 -2 8 -10 - 1, 5 -2, 5 - 1, 7 Бр. АМц10 -2 9 -11 - 1, 5 -2, 5 - 2, 8 Бр. АЖ 9 -4 8 -10 2 -4 - - 1, 7 Бр. АЖМц10 -3 -1, 5 9 -11 2 -4 1 -2 - 0, 75 Бр. АЖН 10 -4 -4 9, 5 -11 3, 5 -5, 5 - 3, 5 -5, 5 0, 8

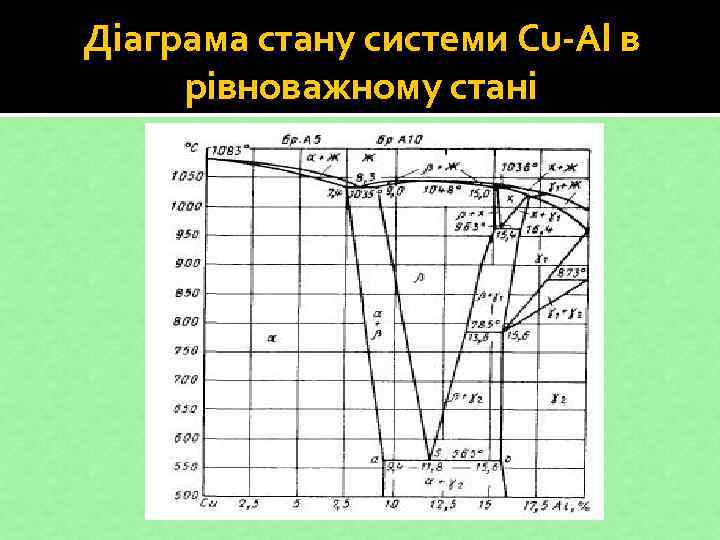

Діаграма стану системи Cu-Аl в рівноважному стані
Мікроструктура алюмінієвих бронз а) мікроструктура однофазної бронзи з вмістом 7 % Al; б) мікроструктура двофазної бронзи з вмістом 10 % Al.

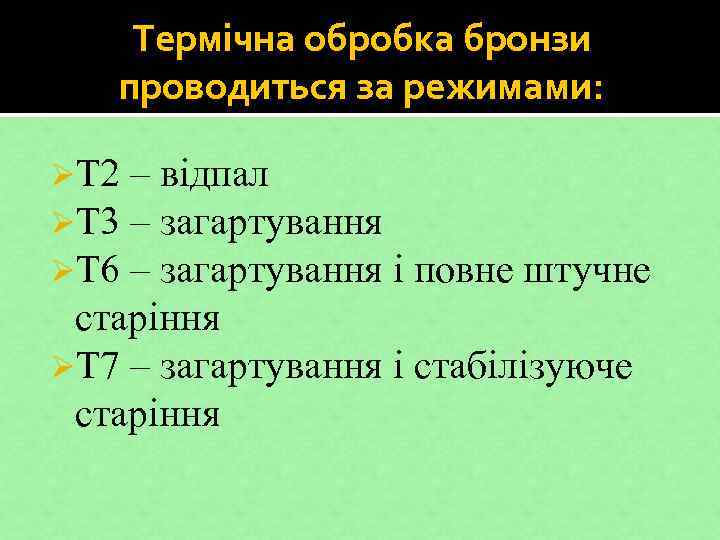

Термічна обробка бронзи проводиться за режимами: ØТ 2 – відпал ØТ 3 – загартування ØТ 6 – загартування і повне штучне старіння ØТ 7 – загартування і стабілізуюче старіння

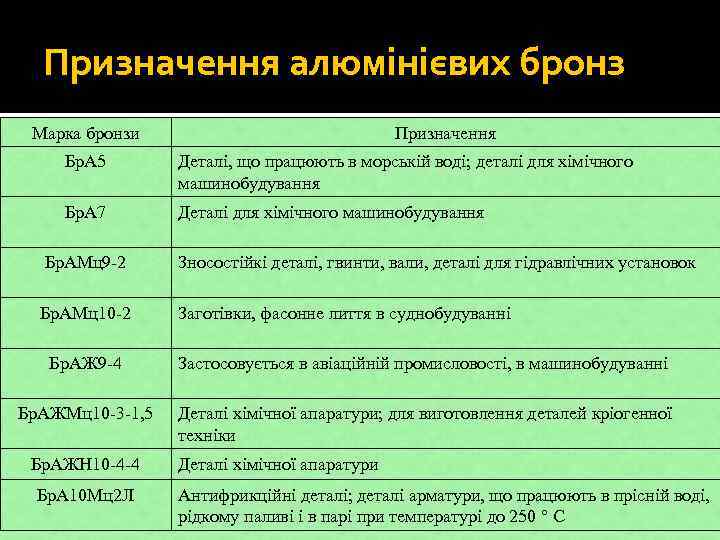

Призначення алюмінієвих бронз Марка бронзи Призначення Бр. А 5 Деталі, що працюють в морській воді; деталі для хімічного машинобудування Бр. А 7 Деталі для хімічного машинобудування Бр. АМц9 -2 Зносостійкі деталі, гвинти, вали, деталі для гідравлічних установок Бр. АМц10 -2 Заготівки, фасонне лиття в суднобудуванні Бр. АЖ 9 -4 Застосовується в авіаційній промисловості, в машинобудуванні Бр. АЖМц10 -3 -1, 5 Деталі хімічної апаратури; для виготовлення деталей кріогенної техніки Бр. АЖН 10 -4 -4 Бр. А 10 Мц2 Л Деталі хімічної апаратури Антифрикційні деталі; деталі арматури, що працюють в прісній воді, рідкому паливі і в парі при температурі до 250 ° C

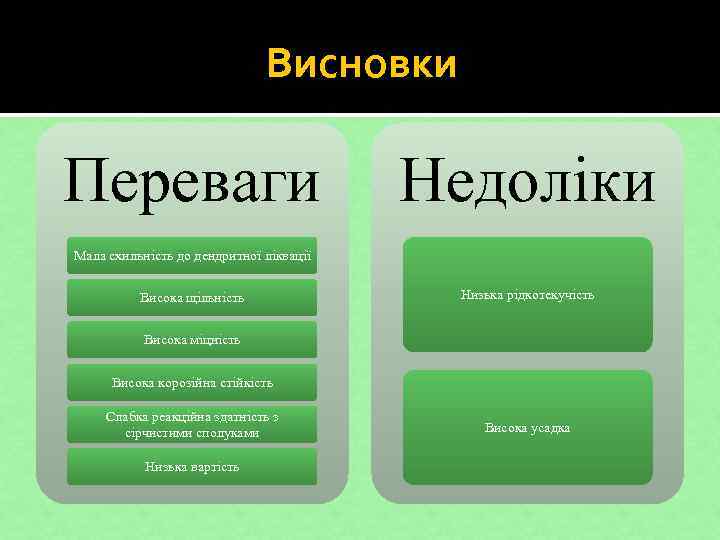

Висновки Переваги Недоліки Мала схильність до дендритної ліквації Висока щільність Низька рідкотекучість Висока міцність Висока корозійна стійкість Слабка реакційна здатність з сірчистими сполуками Низька вартість Висока усадка
