Что такое шина Шина – устройство, служащее для передачи данных и управляющих сигналов между компонентами компьютера.

Какие бывают шины Существуют типа основных вида шин: 1) Системная магистраль данных 2) Локальная шина

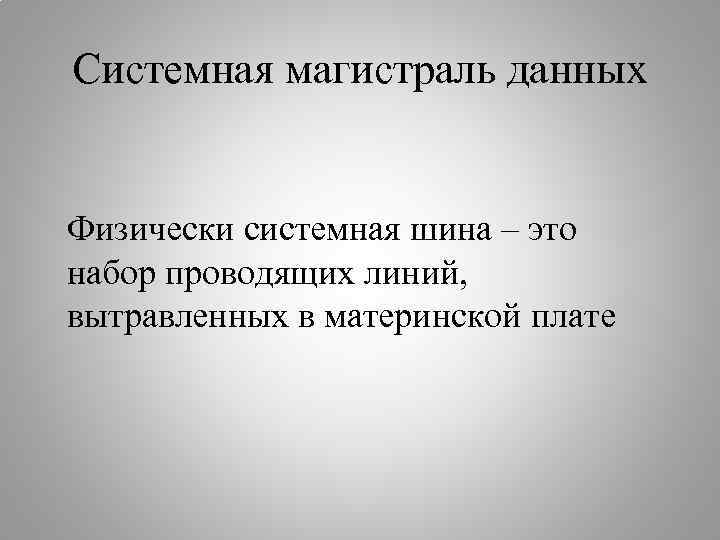

Системная магистраль данных Физически системная шина – это набор проводящих линий, вытравленных в материнской плате

Сущность системной магистрали

Системная магистраль данных на материнской плате

Системные шины 1) Шины адреса 2) Шины управляющих сигналов 3) Шины данных

Шины адреса По ней процессор сообщает оперативной памяти адрес ячейки, из которой нужно считать данные, либо в которую нужно записать.

Шины управляющих сигналов По ней процессор сообщает команды из оперативной памяти периферийным устройствам для их выполнения.

Шины данных Непосредственно передает информацию между компонентами компьютера, в отличии от адресной шины и шины управляющих команд.

Локальная шина – набор проводящих линий в прорезиненном материале для подключения устройства к контактам процессора.

Как выглядит локальная шина

Разрядность шины Шины имеют различную разрядность (8, 16, 32, 64, 128…). Разрядность шины зависит от каналов, по которым передается информация. Каждый канал передает 1 бит. Чем больше каналов – тем выше скорость обмена данными.

Наилучшее сочетание Самая идеальная разрядность шины – это та разрядность, которая совпадает с разрядностью процессора.

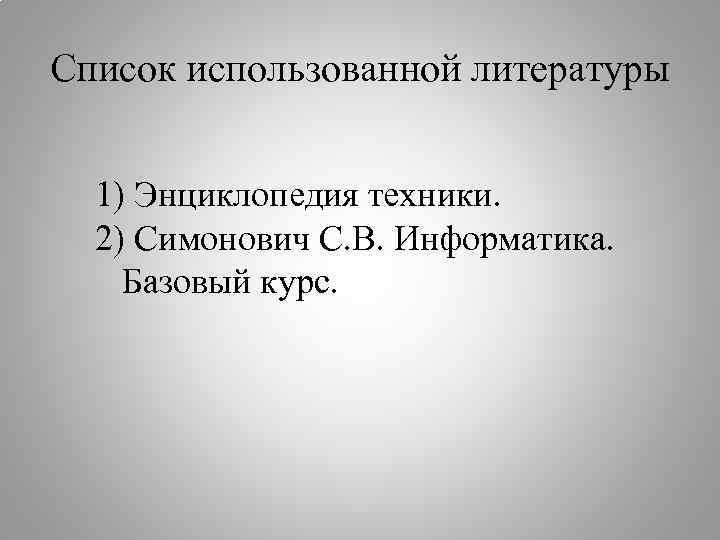

Список использованной литературы 1) Энциклопедия техники. 2) Симонович С. В. Информатика. Базовый курс.
