Презентация на тему: «Источники электроэнергии. Гидроэлектростанции и солнечные электростанции» Выполнила: студентка 11 ЭЭ(б)ЭА Антонова А. А. Проверил: Сорокин В. А.

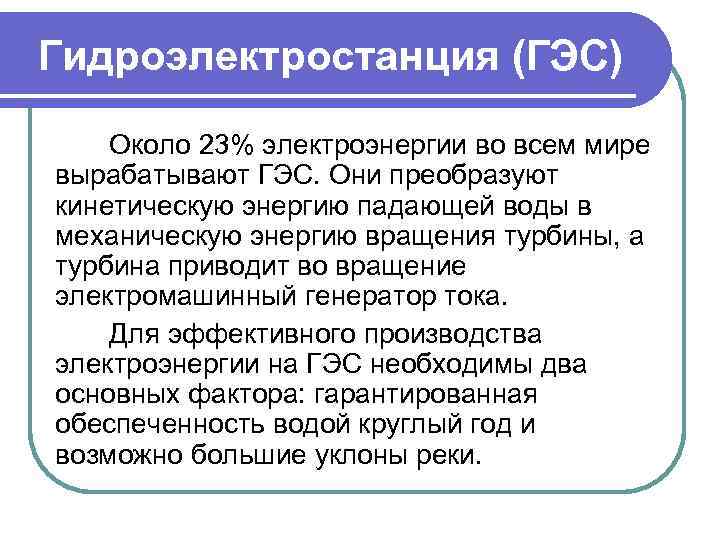

Гидроэлектростанция (ГЭС) Около 23% электроэнергии во всем мире вырабатывают ГЭС. Они преобразуют кинетическую энергию падающей воды в механическую энергию вращения турбины, а турбина приводит во вращение электромашинный генератор тока. Для эффективного производства электроэнергии на ГЭС необходимы два основных фактора: гарантированная обеспеченность водой круглый год и возможно большие уклоны реки.

Типы ГЭС 1. Плотинные гидроэлектростанции 2. Русловые гидроэлектростанции 3. Приплотинные гидроэлектростанции 4. Деривационные гидроэлектростанции 5. Гидроаккумулирующие электростанции 6. Приливные электростанции 7. Волновые электростанции на морских течениях

Схема ГЭС

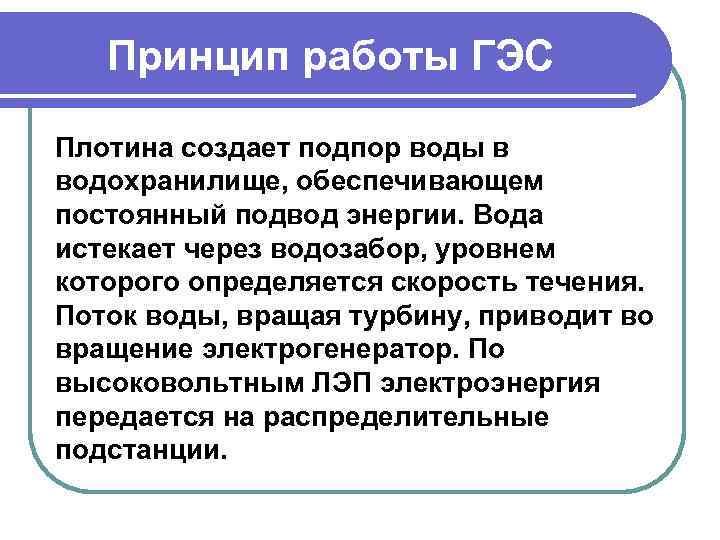

Принцип работы ГЭС Плотина создает подпор воды в водохранилище, обеспечивающем постоянный подвод энергии. Вода истекает через водозабор, уровнем которого определяется скорость течения. Поток воды, вращая турбину, приводит во вращение электрогенератор. По высоковольтным ЛЭП электроэнергия передается на распределительные подстанции.

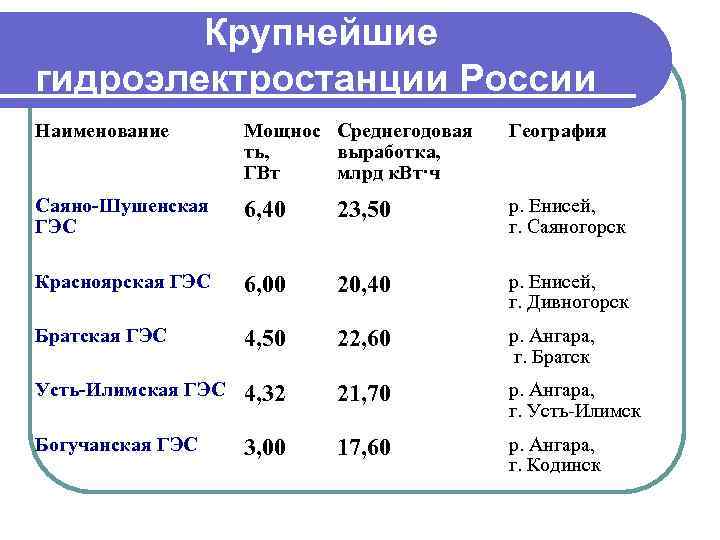

Крупнейшие гидроэлектростанции России Наименование Мощнос Среднегодовая ть, выработка, ГВт млрд к. Вт·ч География Саяно-Шушенская ГЭС 6, 40 23, 50 р. Енисей, г. Саяногорск Красноярская ГЭС 6, 00 20, 40 р. Енисей, г. Дивногорск Братская ГЭС 4, 50 22, 60 р. Ангара, г. Братск Усть-Илимская ГЭС 4, 32 21, 70 р. Ангара, г. Усть-Илимск Богучанская ГЭС 3, 00 17, 60 р. Ангара, г. Кодинск

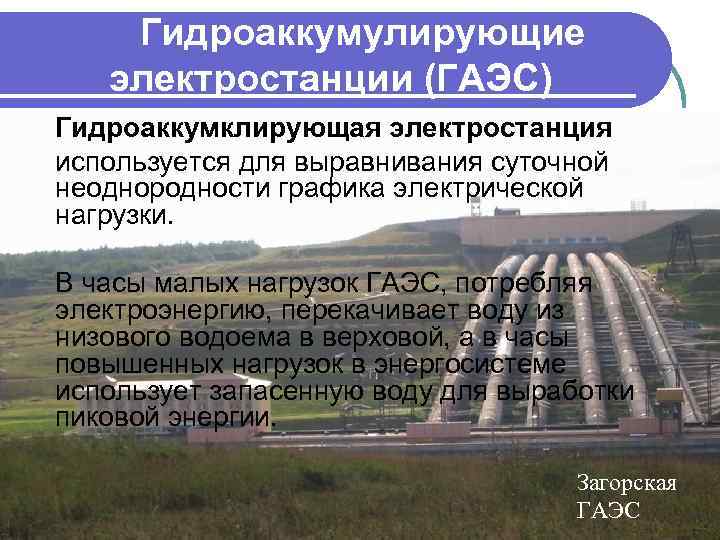

Гидроаккумулирующие электростанции (ГАЭС) Гидроаккумклирующая электростанция используется для выравнивания суточной неоднородности графика электрической нагрузки. В часы малых нагрузок ГАЭС, потребляя электроэнергию, перекачивает воду из низового водоема в верховой, а в часы повышенных нагрузок в энергосистеме использует запасенную воду для выработки пиковой энергии. Загорская ГАЭС

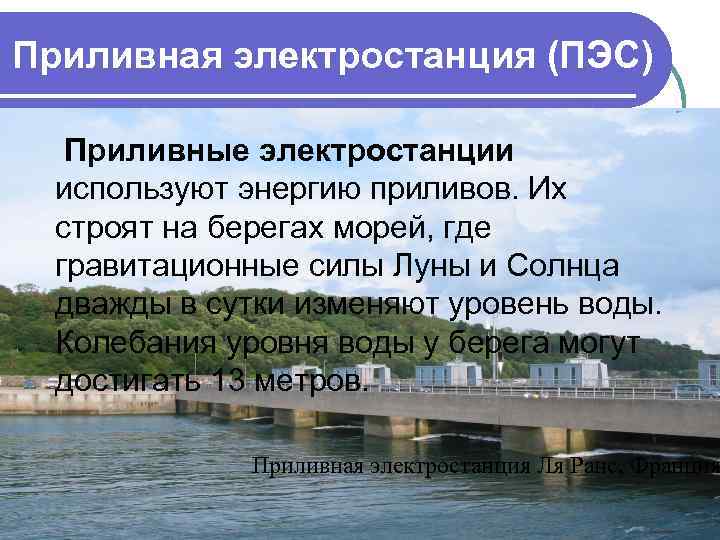

Приливная электростанция (ПЭС) Приливные электростанции используют энергию приливов. Их строят на берегах морей, где гравитационные силы Луны и Солнца дважды в сутки изменяют уровень воды. Колебания уровня воды у берега могут достигать 13 метров. Приливная электростанция Ля Ранс, Франция

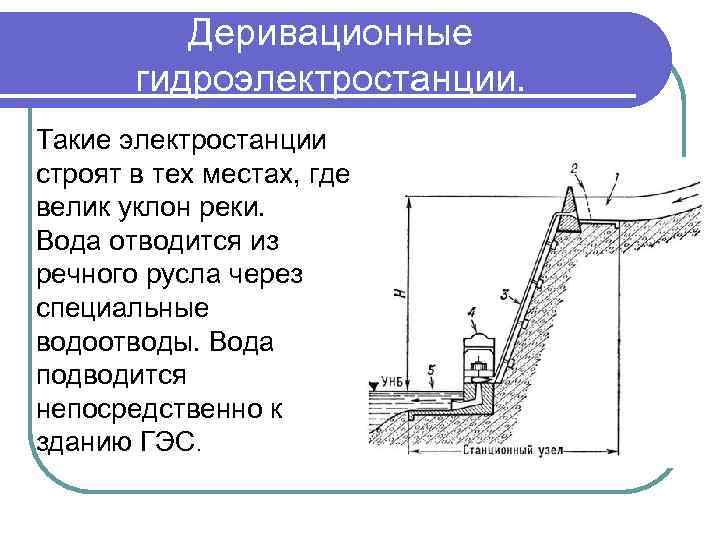

Деривационные гидроэлектростанции. Такие электростанции строят в тех местах, где велик уклон реки. Вода отводится из речного русла через специальные водоотводы. Вода подводится непосредственно к зданию ГЭС.

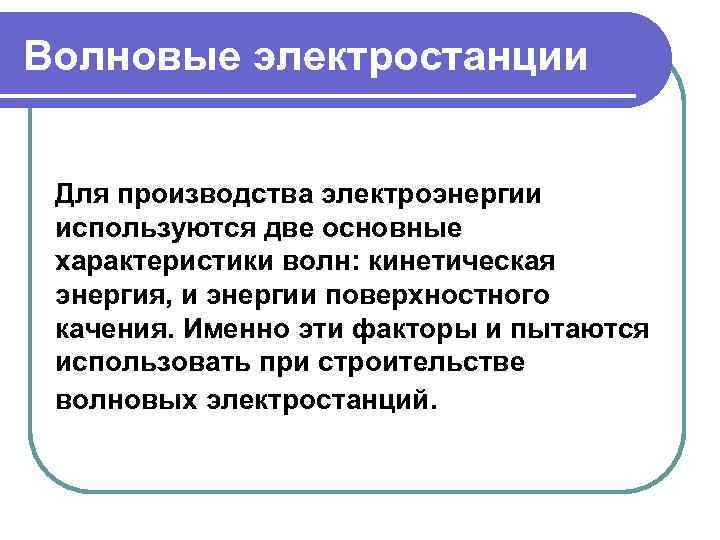

Волновые электростанции Для производства электроэнергии используются две основные характеристики волн: кинетическая энергия, и энергии поверхностного качения. Именно эти факторы и пытаются использовать при строительстве волновых электростанций.

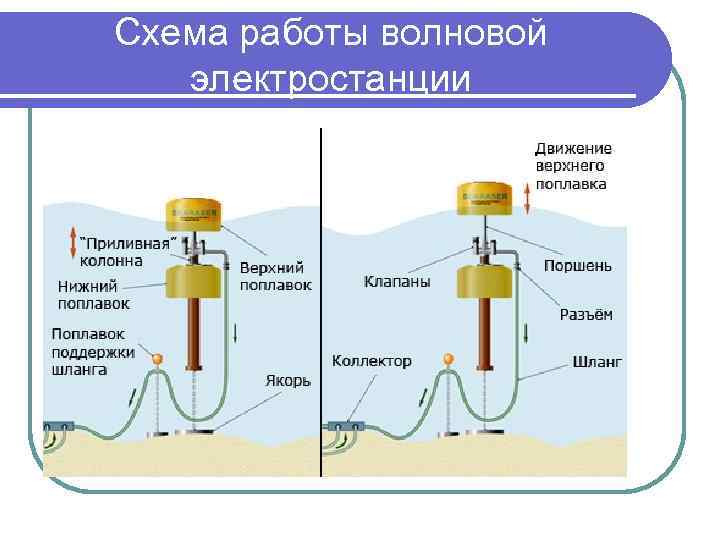

Схема работы волновой электростанции

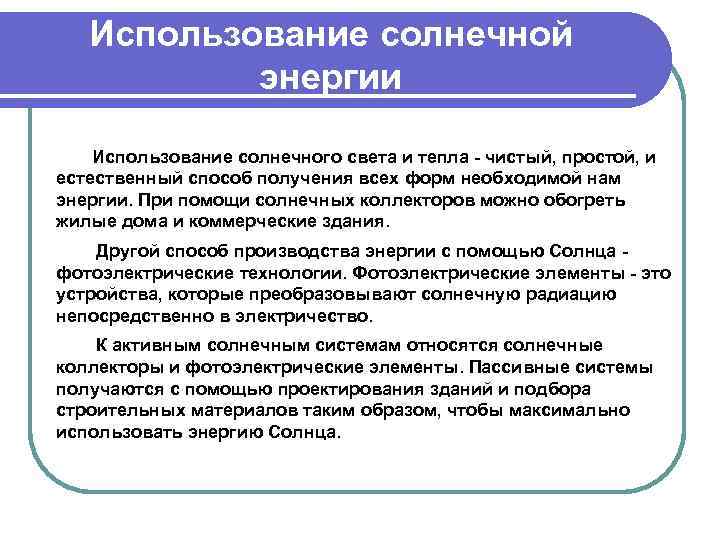

Использование солнечной энергии Использование солнечного света и тепла - чистый, простой, и естественный способ получения всех форм необходимой нам энергии. При помощи солнечных коллекторов можно обогреть жилые дома и коммерческие здания. Другой способ производства энергии с помощью Солнца фотоэлектрические технологии. Фотоэлектрические элементы - это устройства, которые преобразовывают солнечную радиацию непосредственно в электричество. К активным солнечным системам относятся солнечные коллекторы и фотоэлектрические элементы. Пассивные системы получаются с помощью проектирования зданий и подбора строительных материалов таким образом, чтобы максимально использовать энергию Солнца.

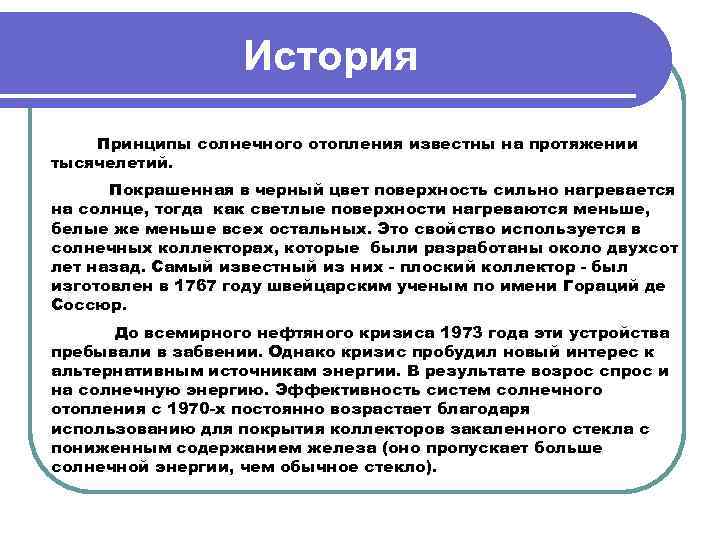

История Принципы солнечного отопления известны на протяжении тысячелетий. Покрашенная в черный цвет поверхность сильно нагревается на солнце, тогда как светлые поверхности нагреваются меньше, белые же меньше всех остальных. Это свойство используется в солнечных коллекторах, которые были разработаны около двухсот лет назад. Самый известный из них - плоский коллектор - был изготовлен в 1767 году швейцарским ученым по имени Гораций де Соссюр. До всемирного нефтяного кризиса 1973 года эти устройства пребывали в забвении. Однако кризис пробудил новый интерес к альтернативным источникам энергии. В результате возрос спрос и на солнечную энергию. Эффективность систем солнечного отопления с 1970 -х постоянно возрастает благодаря использованию для покрытия коллекторов закаленного стекла с пониженным содержанием железа (оно пропускает больше солнечной энергии, чем обычное стекло).

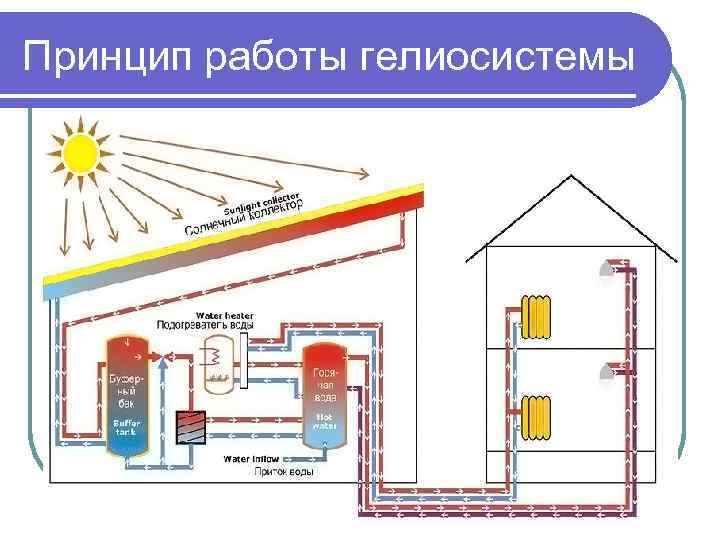

Принцип работы гелиосистемы

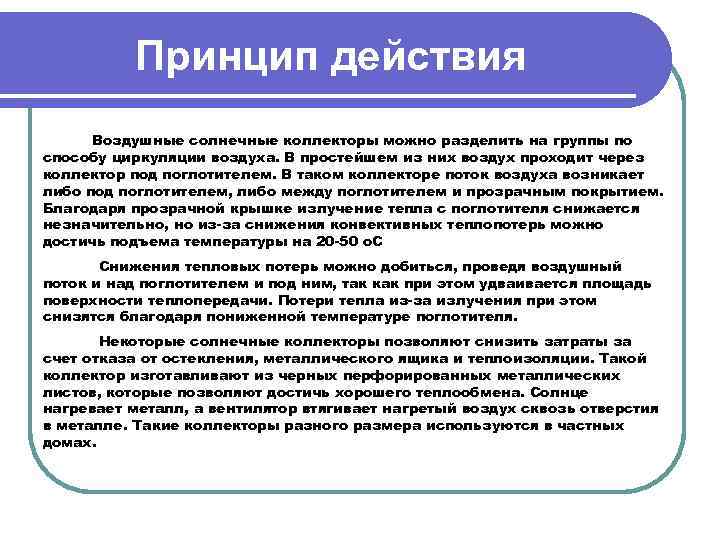

Принцип действия Воздушные солнечные коллекторы можно разделить на группы по способу циркуляции воздуха. В простейшем из них воздух проходит через коллектор под поглотителем. В таком коллекторе поток воздуха возникает либо под поглотителем, либо между поглотителем и прозрачным покрытием. Благодаря прозрачной крышке излучение тепла с поглотителя снижается незначительно, но из-за снижения конвективных теплопотерь можно достичь подъема температуры на 20 -50 о. C Снижения тепловых потерь можно добиться, проведя воздушный поток и над поглотителем и под ним, так как при этом удваивается площадь поверхности теплопередачи. Потери тепла из-за излучения при этом снизятся благодаря пониженной температуре поглотителя. Некоторые солнечные коллекторы позволяют снизить затраты за счет отказа от остекления, металлического ящика и теплоизоляции. Такой коллектор изготавливают из черных перфорированных металлических листов, которые позволяют достичь хорошего теплообмена. Солнце нагревает металл, а вентилятор втягивает нагретый воздух сквозь отверстия в металле. Такие коллекторы разного размера используются в частных домах.

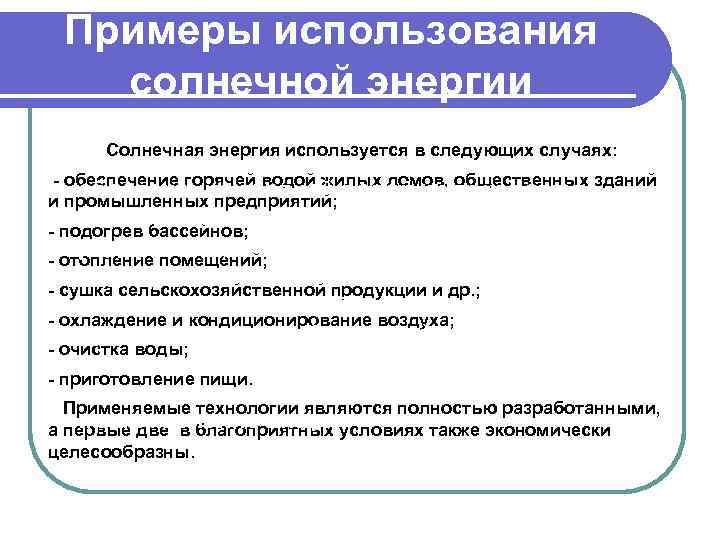

Примеры использования солнечной энергии Солнечная энергия используется в следующих случаях: - обеспечение горячей водой жилых домов, общественных зданий - обеспечение горячей водой жилых домов, и промышленных предприятий; общественных зданий и промышленных предприятий; - отопление помещений; - подогрев бассейнов; - сушка сельскохозяйственной продукции и др. ; - отопление помещений; - охлаждение и кондиционирование воздуха; - сушка сельскохозяйственной продукции и др. ; - очистка воды; - охлаждение и кондиционирование воздуха; - приготовление пищи. - очистка воды; Применяемые технологии являются полностью разработанными, - приготовление пищи. а первые две в благоприятных условиях также экономически - подогрев бассейнов; целесообразны.

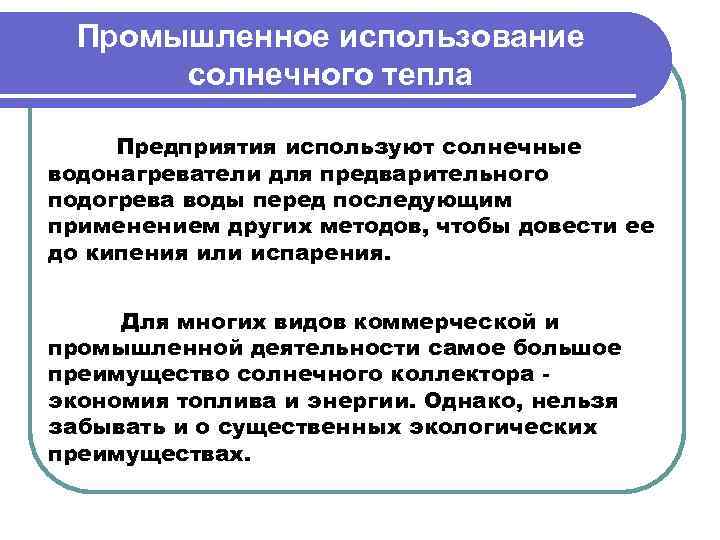

Промышленное использование солнечного тепла Предприятия используют солнечные водонагреватели для предварительного подогрева воды перед последующим применением других методов, чтобы довести ее до кипения или испарения. Для многих видов коммерческой и промышленной деятельности самое большое преимущество солнечного коллектора экономия топлива и энергии. Однако, нельзя забывать и о существенных экологических преимуществах.

Промышленные фотоэлектрические установки Уже несколько лет небольшие фотоэлектрические системы применяются в коммунальном электро-, газо- и водоснабжении, доказав свою экономичность. Они выполняют множество функций: от питания сигнальных огней на опорах ЛЭП для оповещения самолетов до контроля качества воздуха. Они продемонстрировали надежность и долговечность в коммунальном хозяйстве и готовят почву для будущего внедрения более мощных систем.

В средней полосе гелиосистема позволяет частично обеспечить потребности отопления. Опыт эксплуатации показывает, что сезонная экономия топлива за счет использования солнечной энергии достигает 60% Солнечные установки практически не требуют эксплуатационных расходов, не нуждаются в ремонте и требуют затрат лишь на их сооружение и поддержание в чистоте. Работать они могут бесконечно. Постоянное уменьшение стоимости солнечного ватта позволит гелиоустановкам конкурировать с другими автономными источниками энергии, например, с дизельными электростанциями.
