ПРЕЗЕНТАЦИЯ НА ТЕМУ: «ГЕОФИЗИЧЕСКИЕ МЕТОДЫ ИЗУЧЕНИЯ СКВАЖИН: МЕТОД ПОТЕНЦИАЛОВ СОБСТВЕННОЙ ПОЛЯРИЗАЦИИ (ПС)» . Выполнил: ПРЕЗЕНТАЦИЯ НА ТЕМУ: «ГЕОФИЗИЧЕСКИЕ МЕТОДЫ ИЗУЧЕНИЯ СКВАЖИН: МЕТОД ПОТЕНЦИАЛОВ СОБСТВЕННОЙ ПОЛЯРИЗАЦИИ (ПС)» . Выполнил: Кадиров И. Группа 03 -105. 2014 г.

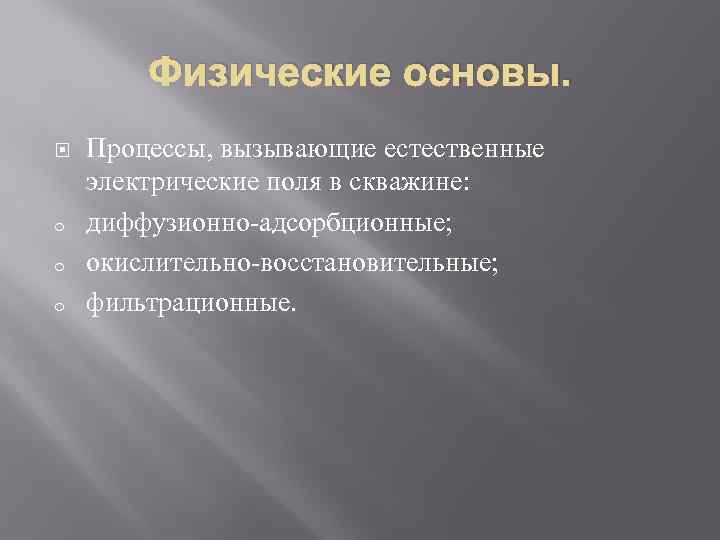

Физические основы. o o o Процессы, вызывающие естественные электрические поля в скважине: диффузионно-адсорбционные; окислительно-восстановительные; Физические основы. o o o Процессы, вызывающие естественные электрические поля в скважине: диффузионно-адсорбционные; окислительно-восстановительные; фильтрационные.

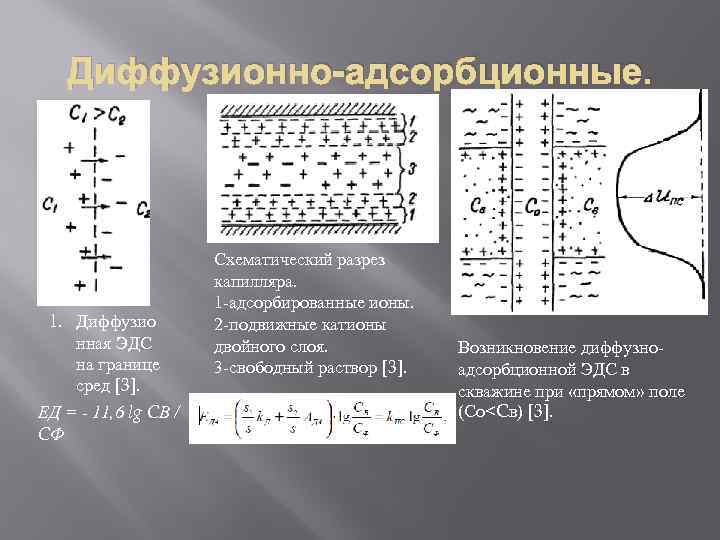

Диффузионно-адсорбционные. 1. Диффузио нная ЭДС на границе сред [3]. ЕД = - 11, 6 Диффузионно-адсорбционные. 1. Диффузио нная ЭДС на границе сред [3]. ЕД = - 11, 6 lg CВ / CФ Схематический разрез капилляра. 1 -адсорбированные ионы. 2 -подвижные катионы двойного слоя. 3 -свободный раствор [3]. Возникновение диффузноадсорбционной ЭДС в скважине при «прямом» поле (Со

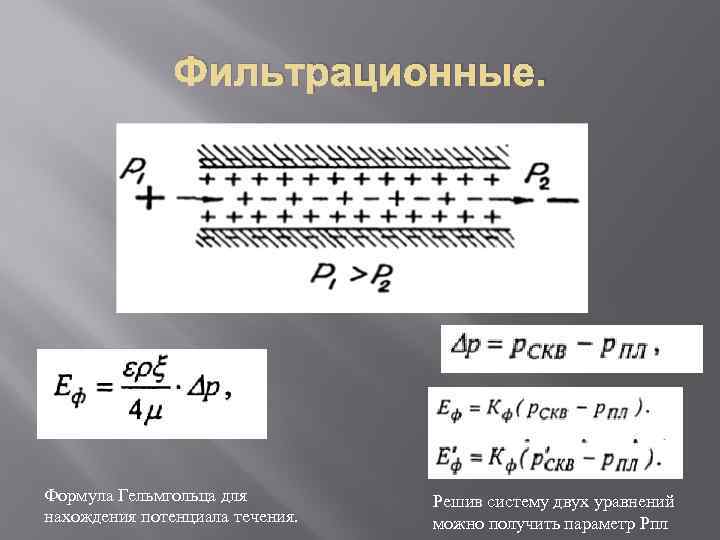

Фильтрационные. Формула Гельмгольца для нахождения потенциала течения. Решив систему двух уравнений можно получить параметр Фильтрационные. Формула Гельмгольца для нахождения потенциала течения. Решив систему двух уравнений можно получить параметр Рпл

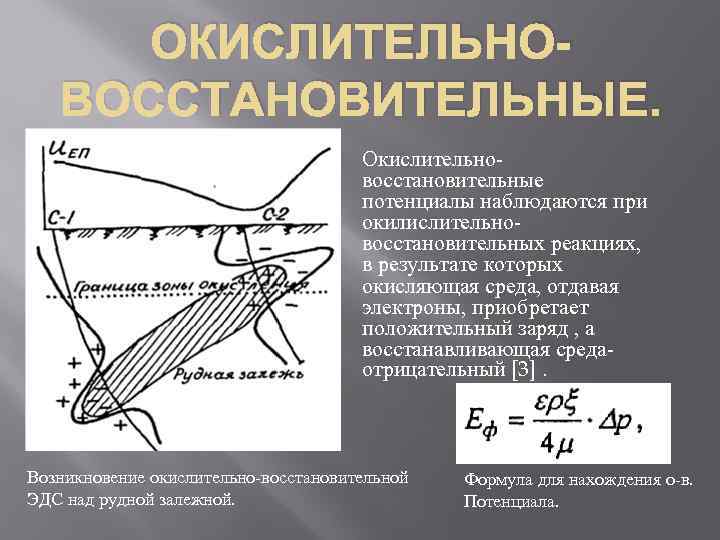

ОКИСЛИТЕЛЬНОВОССТАНОВИТЕЛЬНЫЕ. Окислительновосстановительные потенциалы наблюдаются при окилислительновосстановительных реакциях, в результате которых окисляющая среда, отдавая электроны, ОКИСЛИТЕЛЬНОВОССТАНОВИТЕЛЬНЫЕ. Окислительновосстановительные потенциалы наблюдаются при окилислительновосстановительных реакциях, в результате которых окисляющая среда, отдавая электроны, приобретает положительный заряд , а восстанавливающая средаотрицательный [3]. Возникновение окислительно-восстановительной ЭДС над рудной залежной. Формула для нахождения о-в. Потенциала.

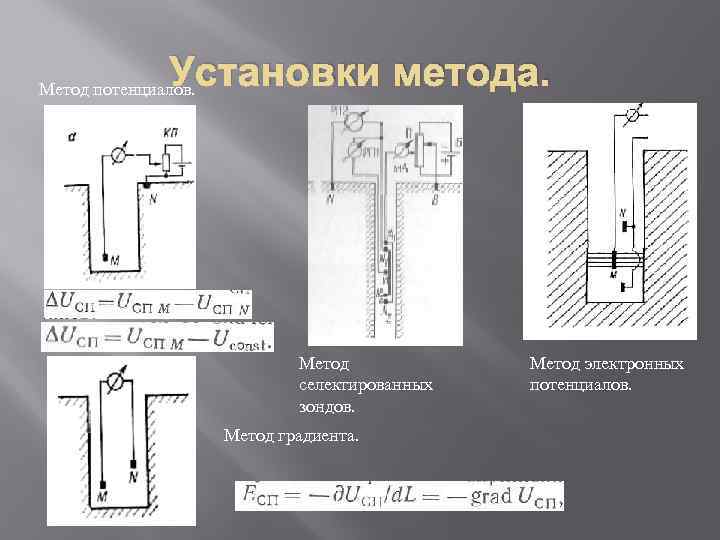

Установки метода. Метод потенциалов. Метод селектированных зондов. Метод градиента. Метод электронных потенциалов. Установки метода. Метод потенциалов. Метод селектированных зондов. Метод градиента. Метод электронных потенциалов.

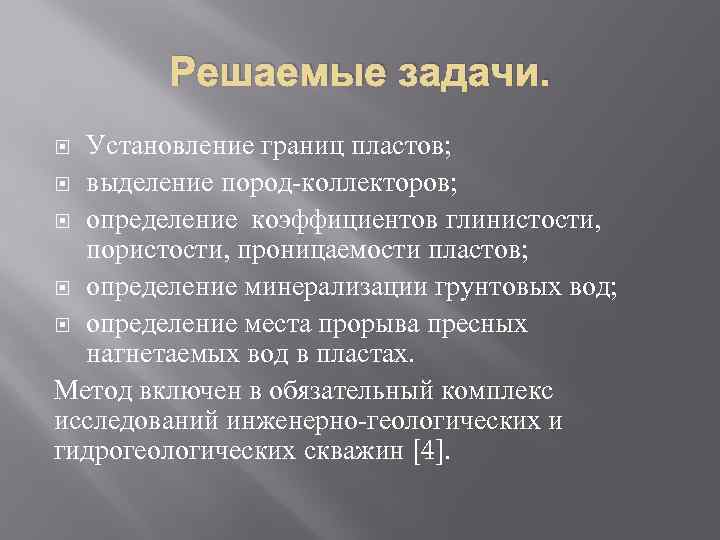

Решаемые задачи. Установление границ пластов; выделение пород-коллекторов; определение коэффициентов глинистости, пористости, проницаемости пластов; определение Решаемые задачи. Установление границ пластов; выделение пород-коллекторов; определение коэффициентов глинистости, пористости, проницаемости пластов; определение минерализации грунтовых вод; определение места прорыва пресных нагнетаемых вод в пластах. Метод включен в обязательный комплекс исследований инженерно-геологических и гидрогеологических скважин [4].

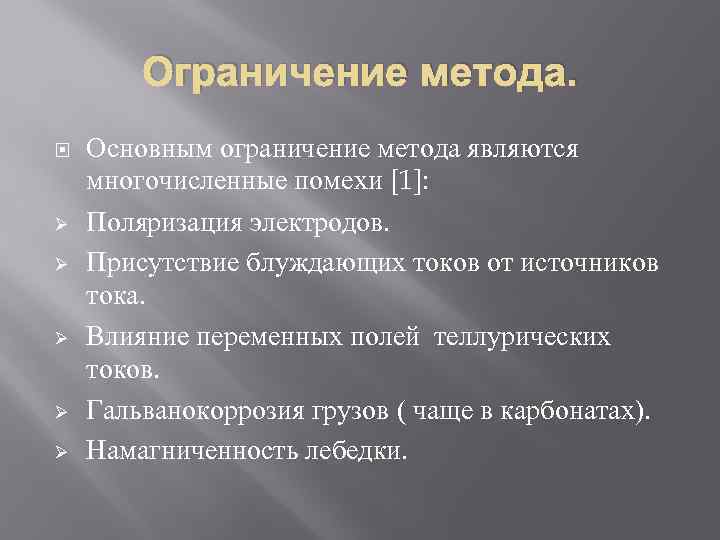

Ограничение метода. Ø Ø Ø Основным ограничение метода являются многочисленные помехи [1]: Поляризация электродов. Ограничение метода. Ø Ø Ø Основным ограничение метода являются многочисленные помехи [1]: Поляризация электродов. Присутствие блуждающих токов от источников тока. Влияние переменных полей теллурических токов. Гальванокоррозия грузов ( чаще в карбонатах). Намагниченность лебедки.

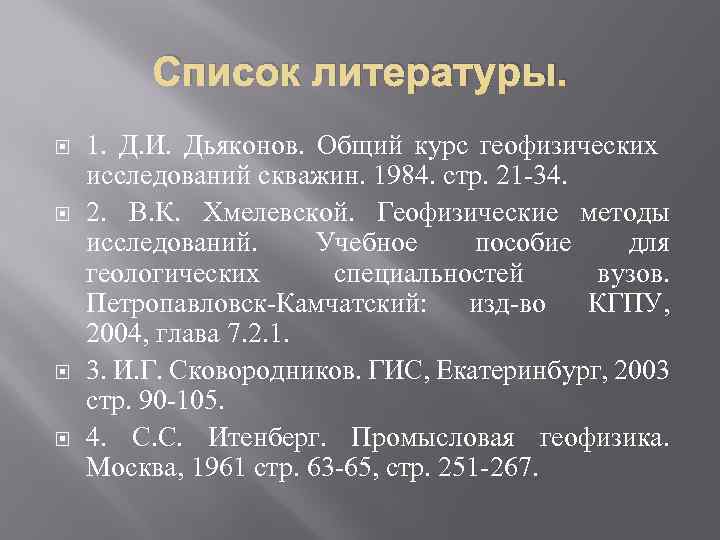

Список литературы. 1. Д. И. Дьяконов. Общий курс геофизических исследований скважин. 1984. стр. 21 Список литературы. 1. Д. И. Дьяконов. Общий курс геофизических исследований скважин. 1984. стр. 21 -34. 2. В. К. Хмелевской. Геофизические методы исследований. Учебное пособие для геологических специальностей вузов. Петропавловск-Камчатский: изд-во КГПУ, 2004, глава 7. 2. 1. 3. И. Г. Сковородников. ГИС, Екатеринбург, 2003 стр. 90 -105. 4. С. С. Итенберг. Промысловая геофизика. Москва, 1961 стр. 63 -65, стр. 251 -267.
