Презентация на тему Гамма-гамма-каротаж Выполнил студент гр 03

Презентация на тему: Гамма-гамма-каротаж Выполнил: студент гр. 03 -105 Антоненко В. В.

Определение Метод ГИС, заключающийся в облучении пород или системы колонна-цемент гамма-квантами и регистрации рассеянных гамма-квантов, достигших детектора. 2 модификации: • плотностная • селективная

Схема прибора ГГК Устройство скважинных снарядов для гамма-каротажа с прижимным устройством (1) и выносным зондом (2)

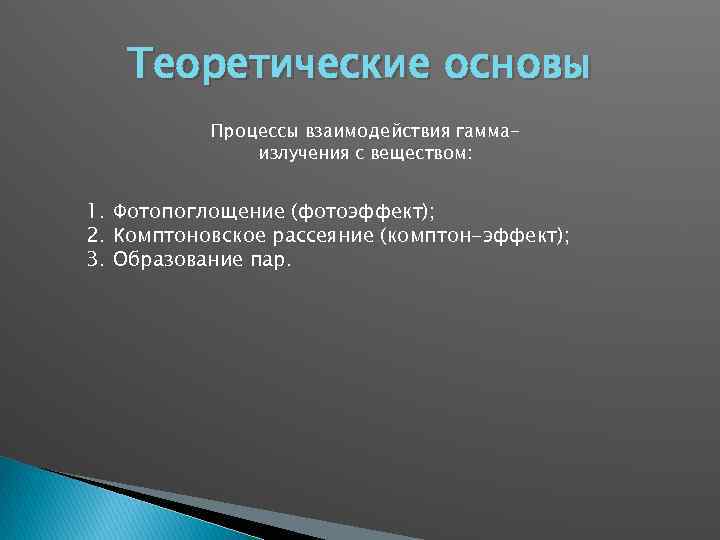

Теоретические основы Процессы взаимодействия гаммаизлучения с веществом: 1. Фотопоглощение (фотоэффект); 2. Комптоновское рассеяние (комптон-эффект); 3. Образование пар.

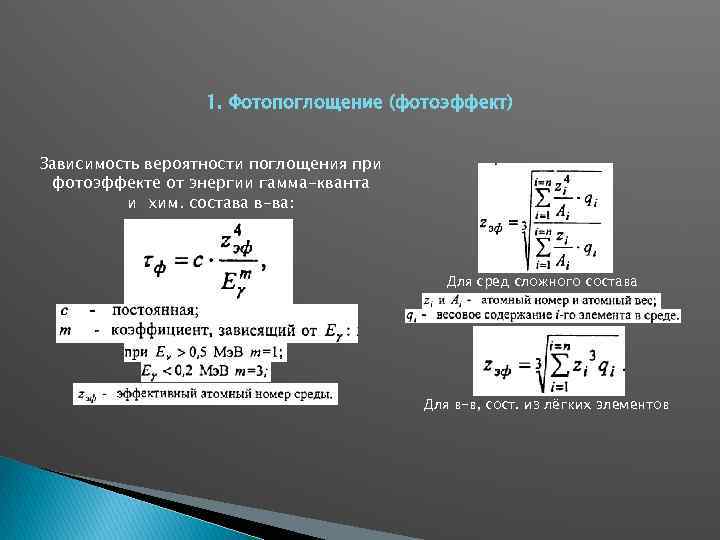

1. Фотопоглощение (фотоэффект) Зависимость вероятности поглощения при фотоэффекте от энергии гамма-кванта и хим. состава в-ва: Для сред сложного состава Для в-в, сост. из лёгких элементов

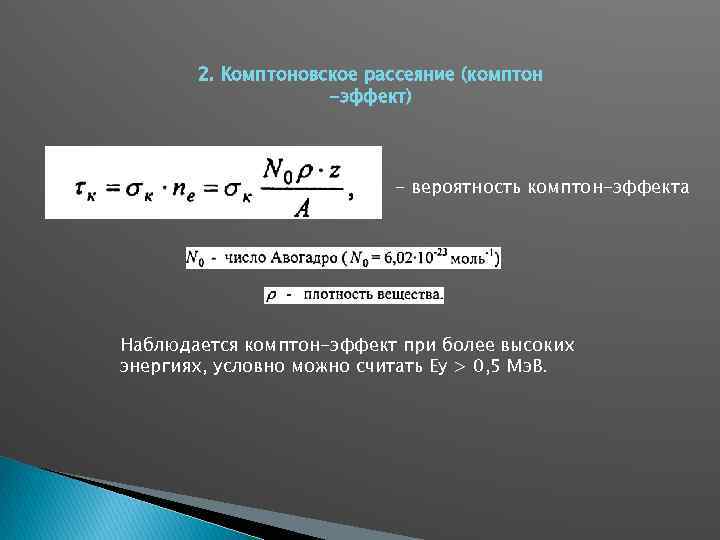

2. Комптоновское рассеяние (комптон -эффект) - вероятность комптон-эффекта Наблюдается комптон-эффект при более высоких энергиях, условно можно считать Еу > 0, 5 Мэ. В.

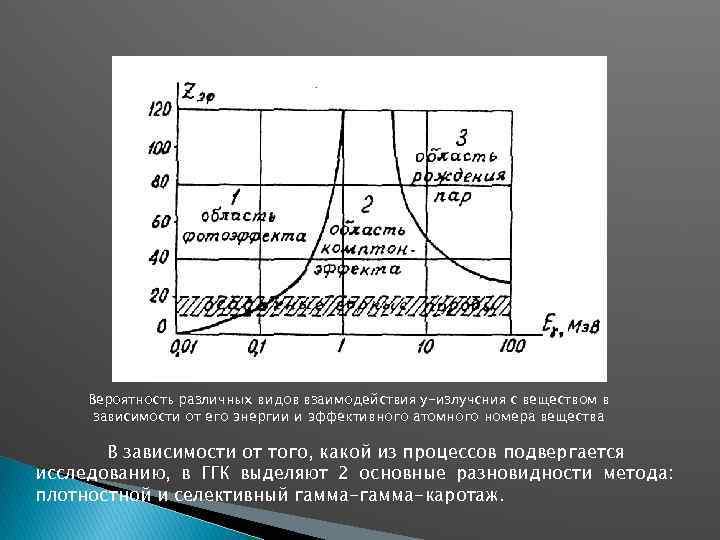

Вероятность различных видов взаимодействия у-излучсния с веществом в зависимости от его энергии и эффективного атомного номера вещества В зависимости от того, какой из процессов подвергается исследованию, в ГГК выделяют 2 основные разновидности метода: плотностной и селективный гамма-каротаж.

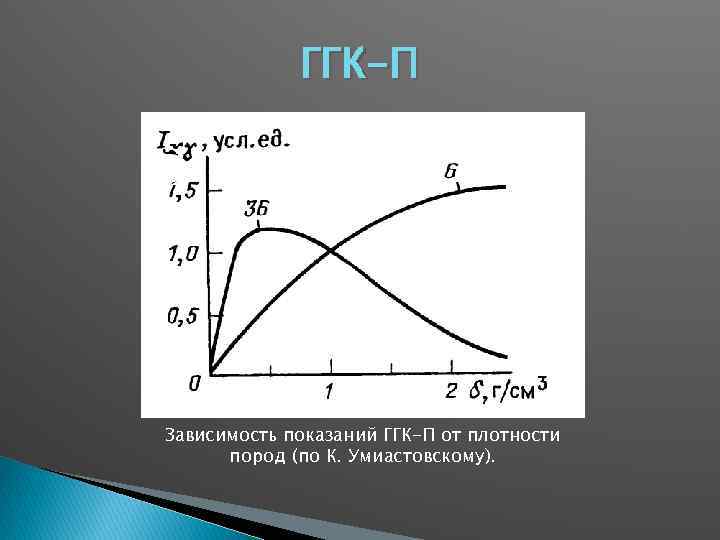

ГГК-П Зависимость показаний ГГК-П от плотности пород (по К. Умиастовскому).

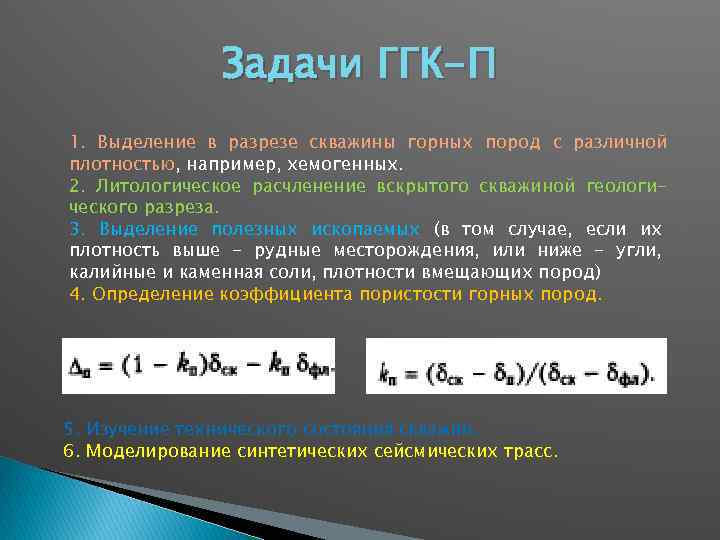

Задачи ГГК-П 1. Выделение в разрезе скважины горных пород с различной плотностью, например, хемогенных. 2. Литологическое расчленение вскрытого скважиной геологического разреза. 3. Выделение полезных ископаемых (в том случае, если их плотность выше - рудные месторождения, или ниже - угли, калийные и каменная соли, плотности вмещающих пород) 4. Определение коэффициента пористости горных пород. 5. Изучение технического состояния скважин. 6. Моделирование синтетических сейсмических трасс.

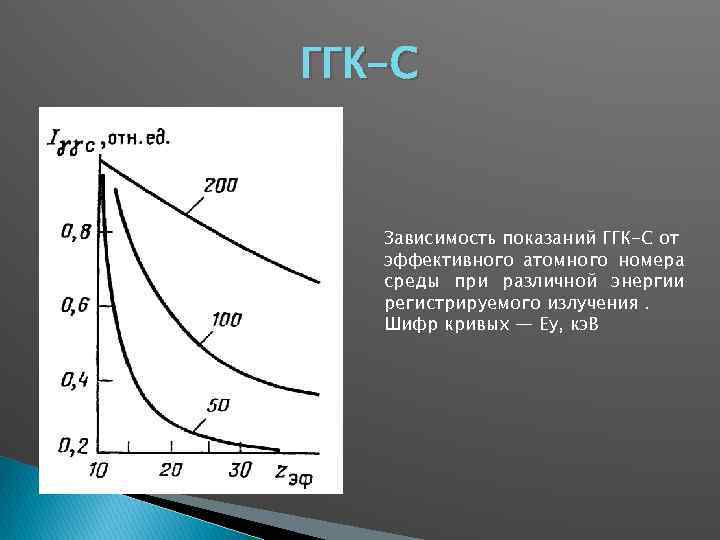

ГГК-С Зависимость показаний ГГК-С от эффективного атомного номера среды при различной энергии регистрируемого излучения. Шифр кривых — Еу, кэ. В

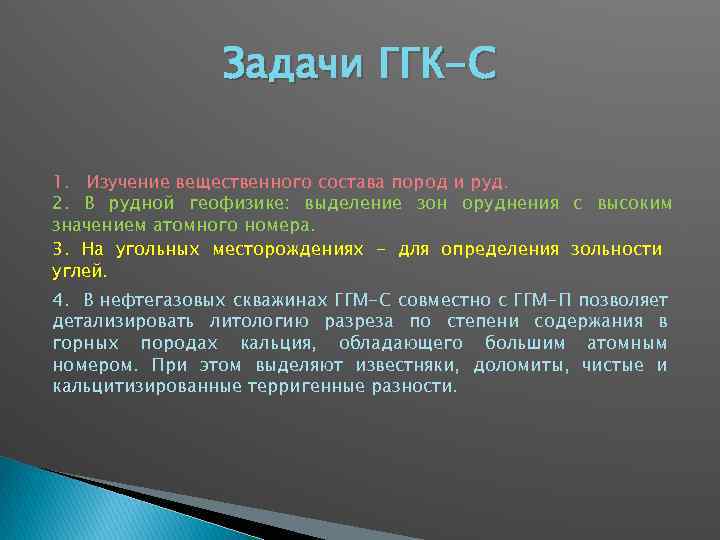

Задачи ГГК-С 1. Изучение вещественного состава пород и руд. 2. В рудной геофизике: выделение зон оруднения с высоким значением атомного номера. 3. На угольных месторождениях - для определения зольности углей. 4. В нефтегазовых скважинах ГГМ-С совместно с ГГМ-П позволяет детализировать литологию разреза по степени содержания в горных породах кальция, обладающего большим атомным номером. При этом выделяют известняки, доломиты, чистые и кальцитизированные терригенные разности.

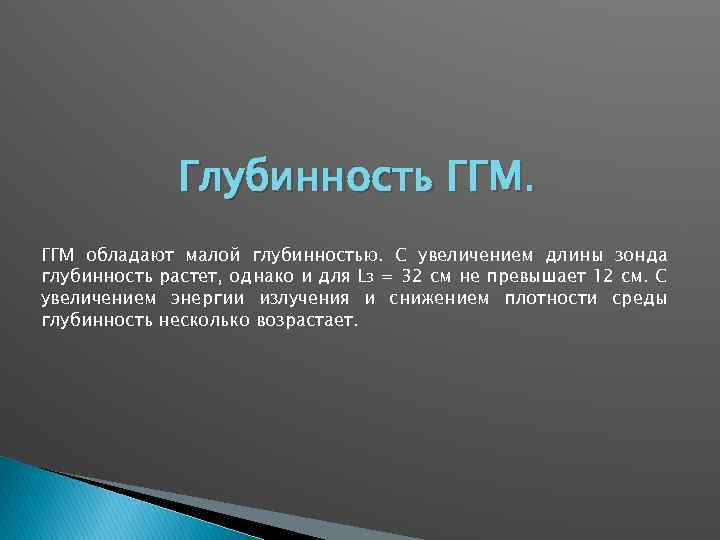

Глубинность ГГМ обладают малой глубинностью. С увеличением длины зонда глубинность растет, однако и для Lз = 32 см не превышает 12 см. С увеличением энергии излучения и снижением плотности среды глубинность несколько возрастает.

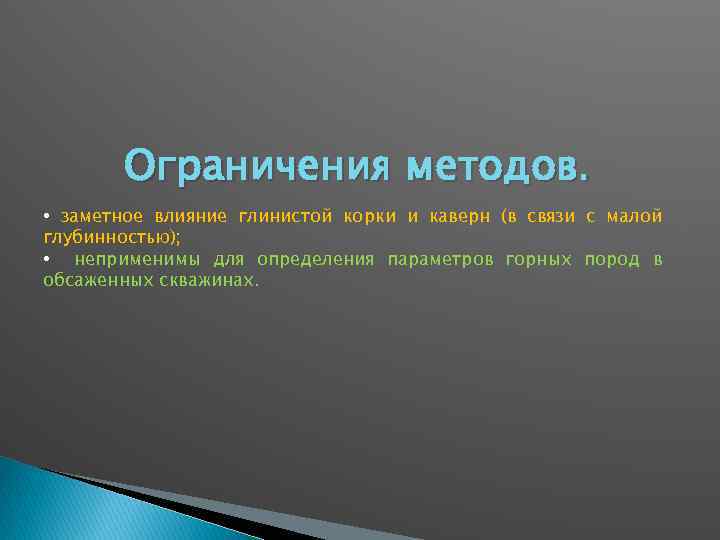

Ограничения методов. • заметное влияние глинистой корки и каверн (в связи с малой глубинностью); • неприменимы для определения параметров горных пород в обсаженных скважинах.

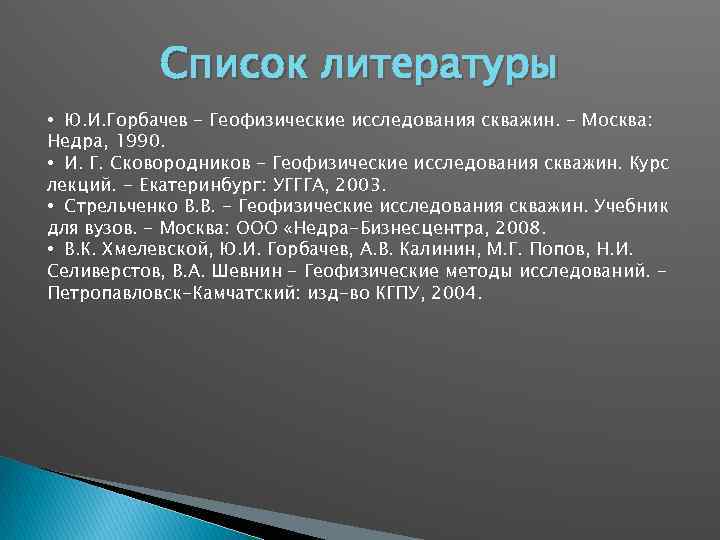

Список литературы • Ю. И. Горбачев - Геофизические исследования скважин. - Москва: Недра, 1990. • И. Г. Сковородников - Геофизические исследования скважин. Курс лекций. - Екатеринбург: УГГГА, 2003. • Стрельченко В. В. - Геофизические исследования скважин. Учебник для вузов. - Москва: ООО «Недра-Бизнесцентра, 2008. • В. К. Хмелевской, Ю. И. Горбачев, А. В. Калинин, М. Г. Попов, Н. И. Селиверстов, В. А. Шевнин - Геофизические методы исследований. Петропавловск-Камчатский: изд-во КГПУ, 2004.
