Презентація на тему «Електронні молекулярні пристрої» 1 Соколов Андрій Київ, 2012

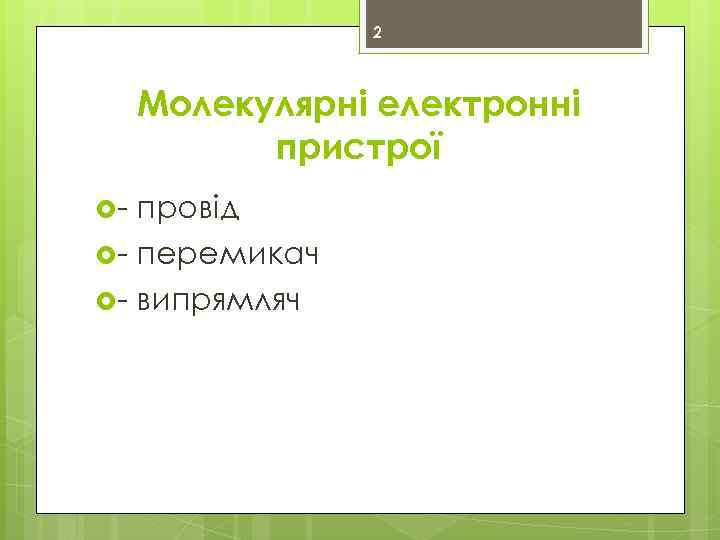

2 Молекулярні електронні пристрої - провід - перемикач - випрямляч

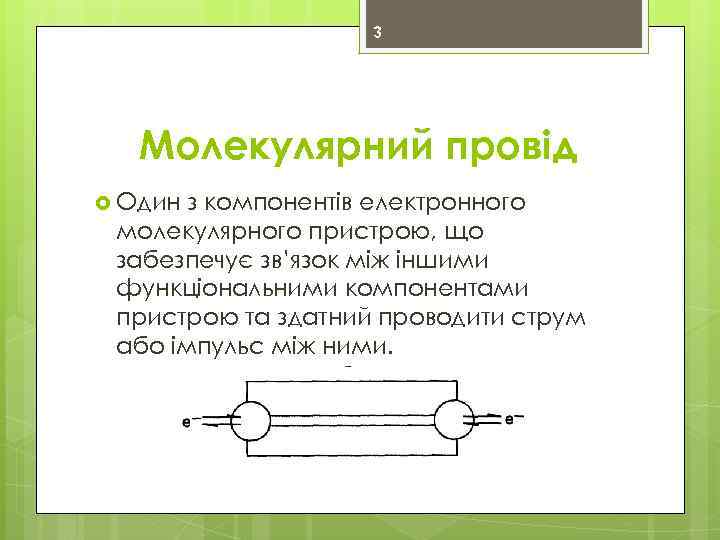

3 Молекулярний провід Один з компонентів електронного молекулярного пристрою, що забезпечує зв’язок між іншими функціональними компонентами пристрою та здатний проводити струм або імпульс між ними.

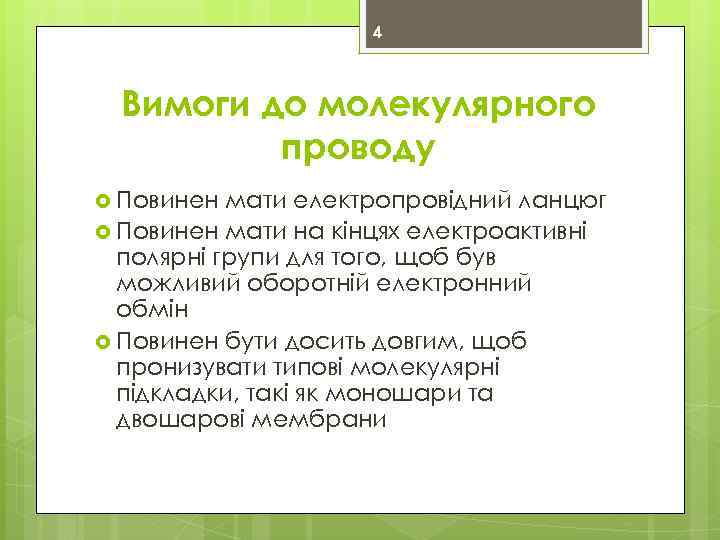

4 Вимоги до молекулярного проводу Повинен мати електропровідний ланцюг Повинен мати на кінцях електроактивні полярні групи для того, щоб був можливий оборотній електронний обмін Повинен бути досить довгим, щоб пронизувати типові молекулярні підкладки, такі як моношари та двошарові мембрани

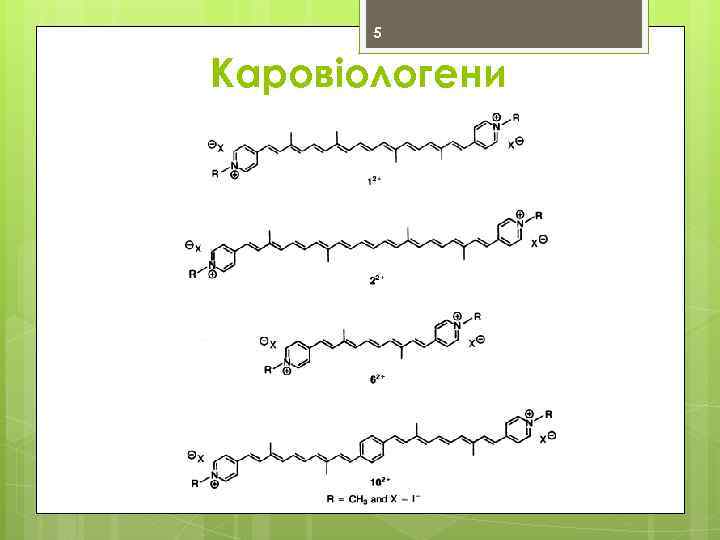

5 Каровіологени

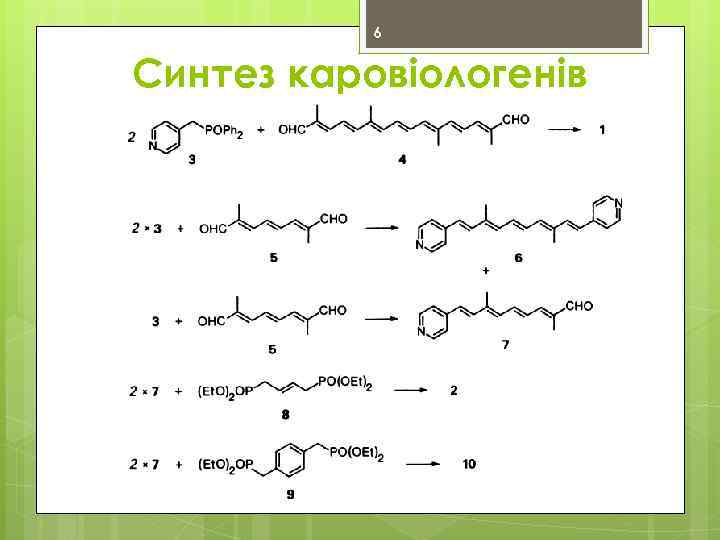

6 Синтез каровіологенів

7

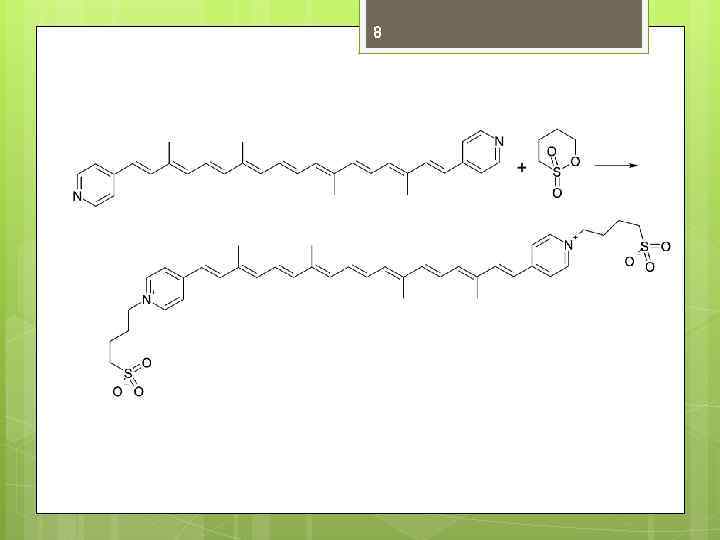

8

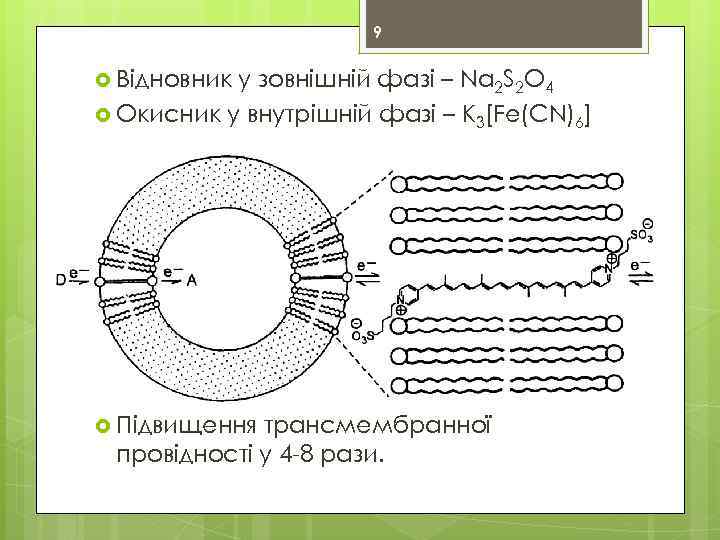

9 Відновник у зовнішній фазі – Na 2 S 2 O 4 Окисник у внутрішній фазі – K 3[Fe(CN)6] Підвищення трансмембранної провідності у 4 -8 рази.

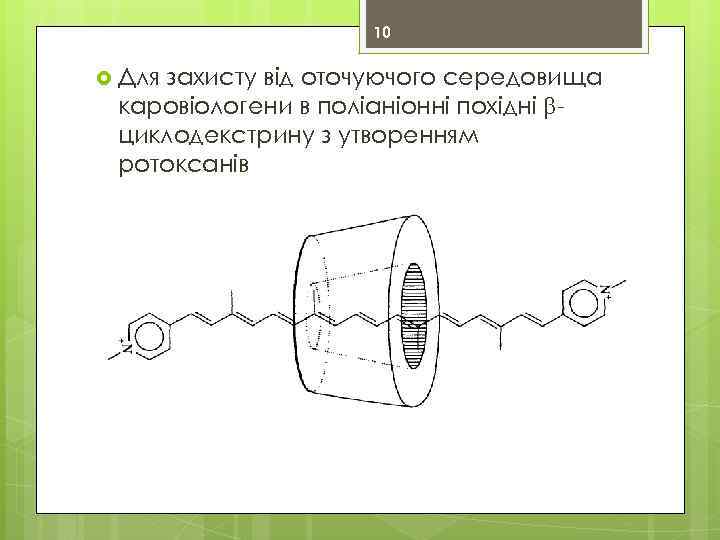

10 Для захисту від оточуючого середовища каровіологени в поліаніонні похідні циклодекстрину з утворенням ротоксанів

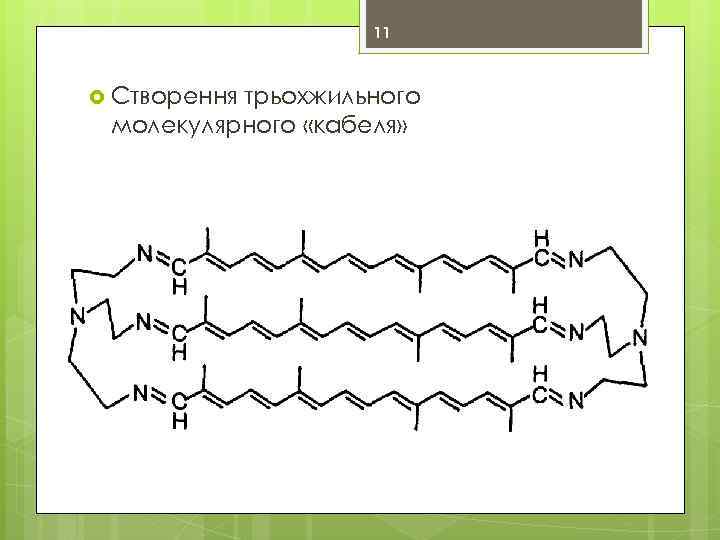

11 Створення трьохжильного молекулярного «кабеля»

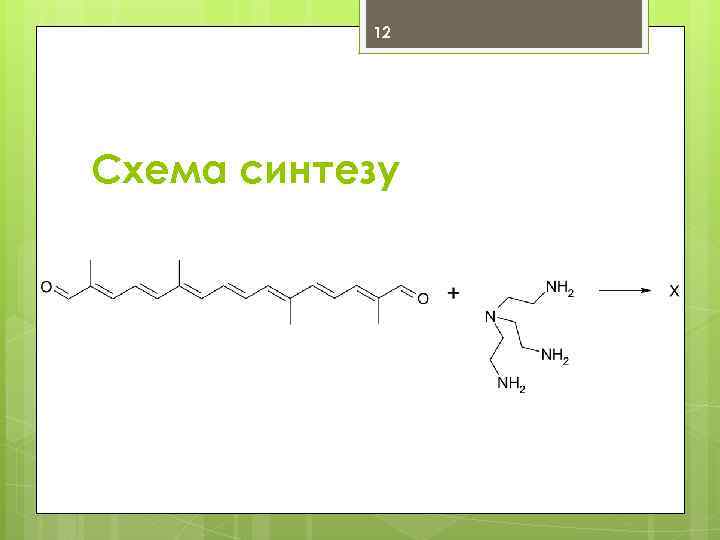

12 Схема синтезу

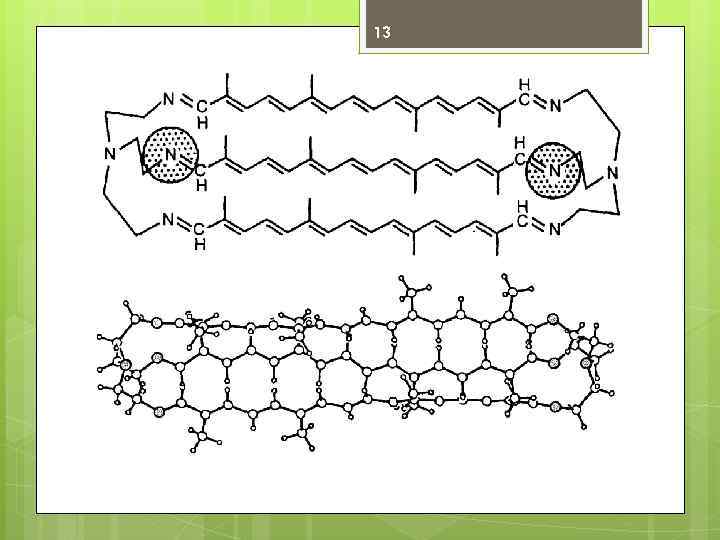

13

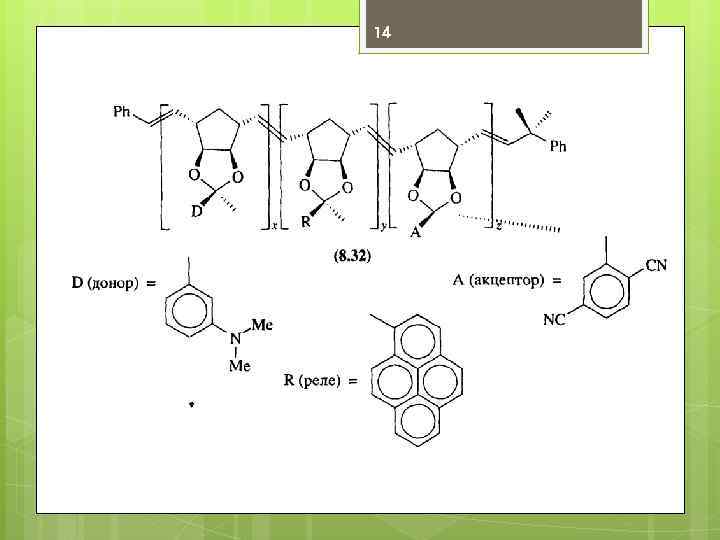

14

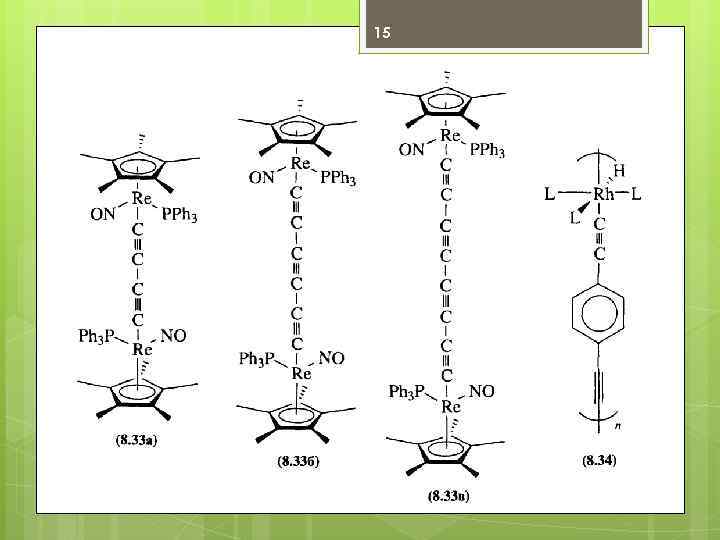

15

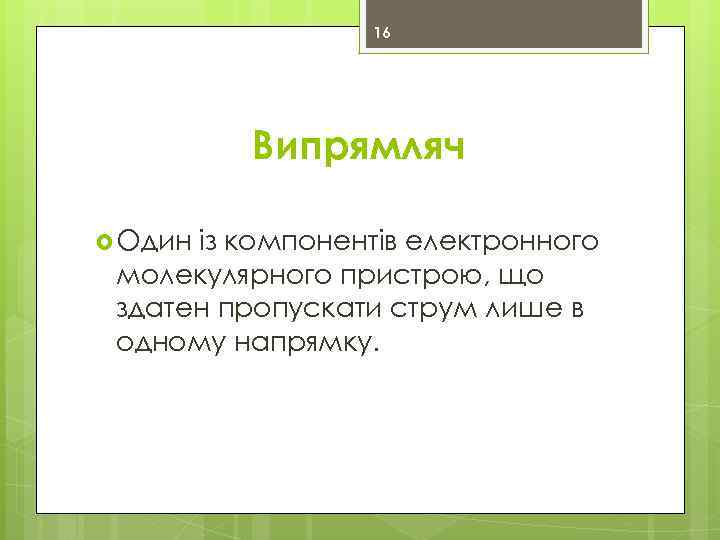

16 Випрямляч Один із компонентів електронного молекулярного пристрою, що здатен пропускати струм лише в одному напрямку.

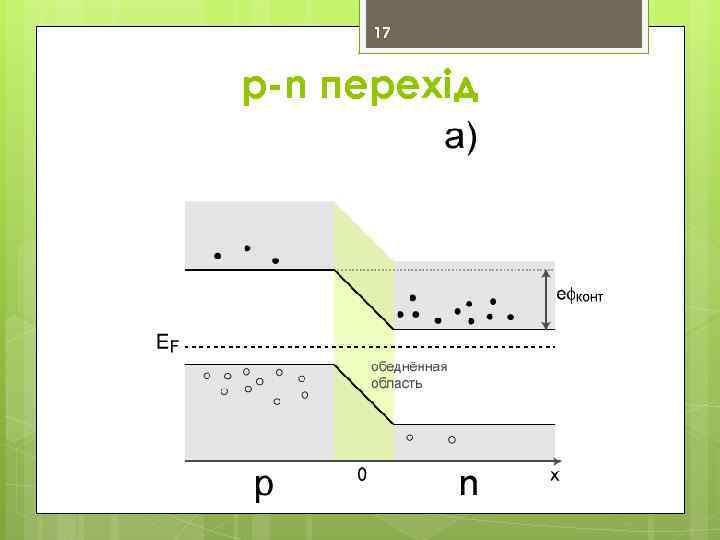

17 p-n перехід

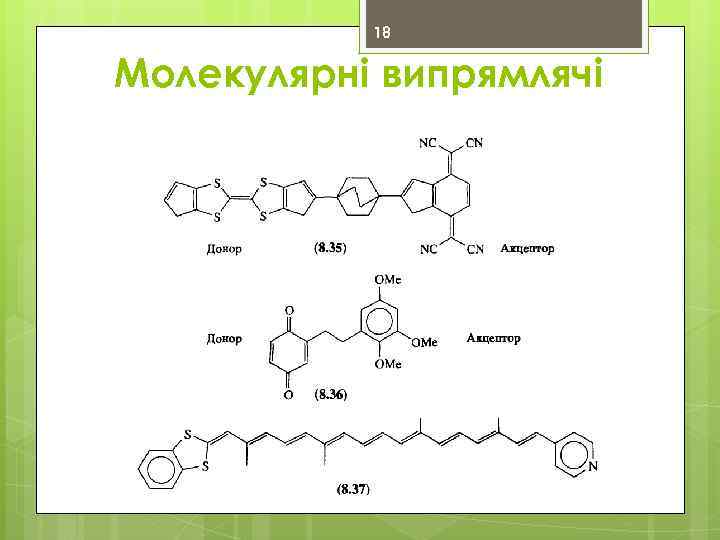

18 Молекулярні випрямлячі

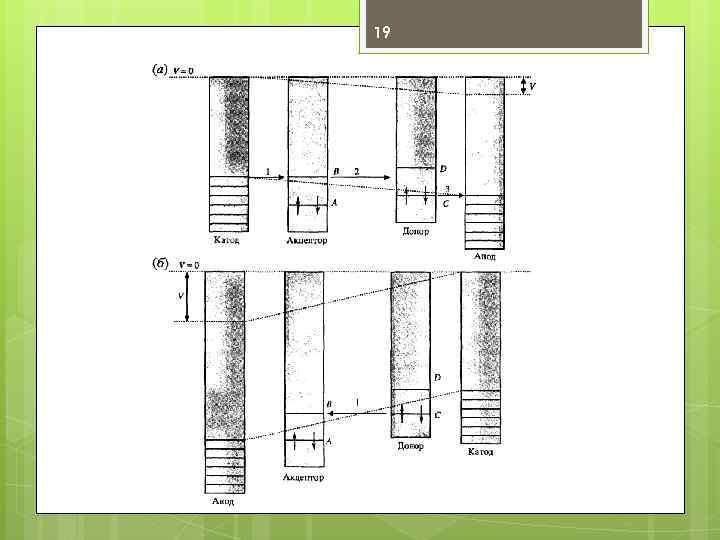

19

20 Перемикач Один із компонентів електронного молекулярного пристрою, що дозволяє регулювати наявність чи відсутність струму.

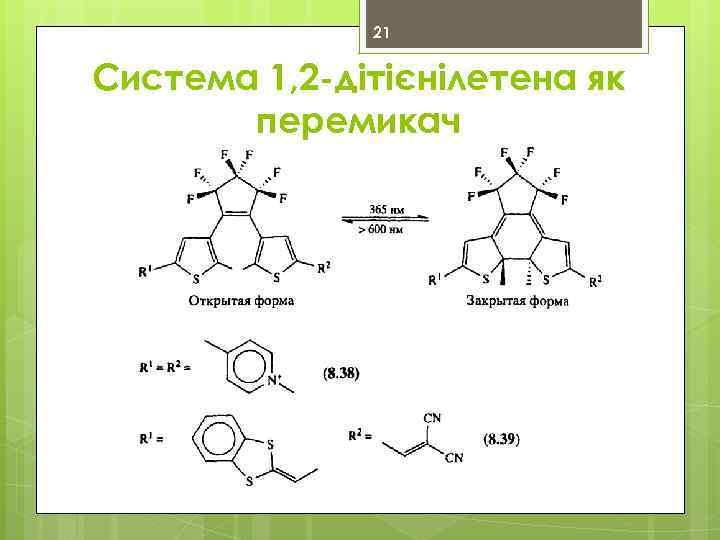

21 Система 1, 2 -дітієнілетена як перемикач

22

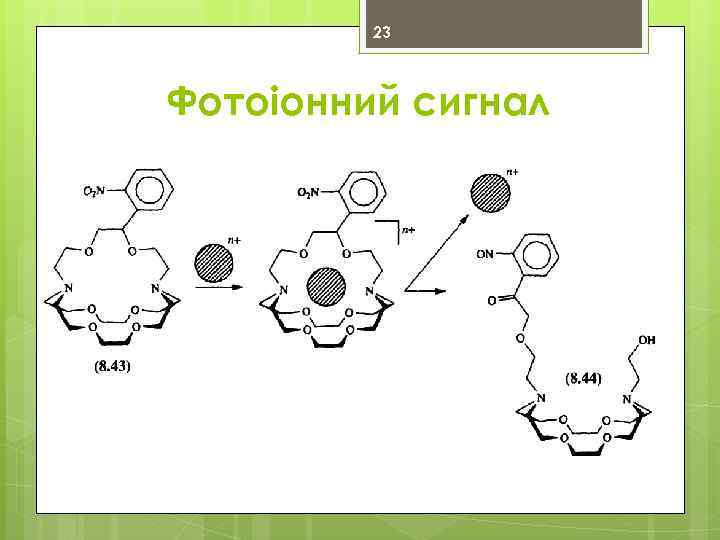

23 Фотоіонний сигнал

Дякую за увагу
