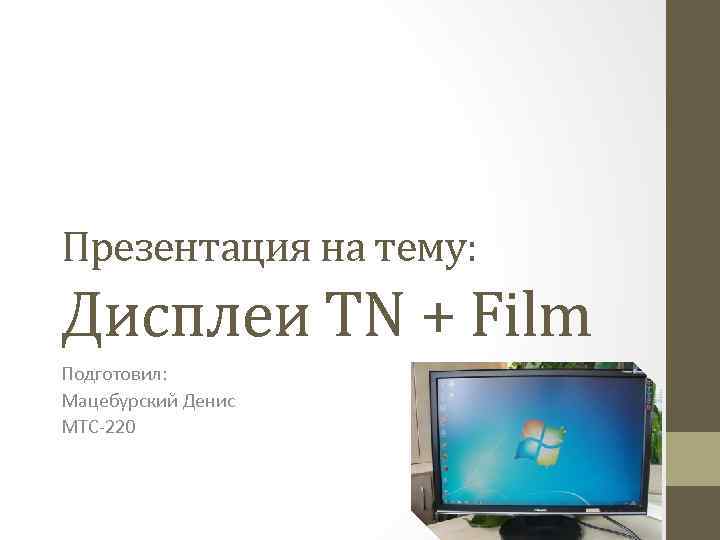

Презентация на тему: Дисплеи TN + Film Подготовил: Мацебурский Денис МТС-220

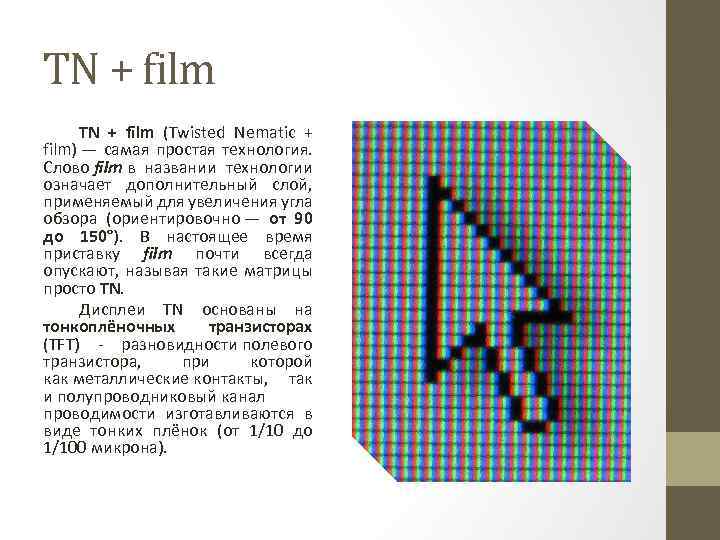

TN + film (Twisted Nematic + film) — самая простая технология. Слово film в названии технологии означает дополнительный слой, применяемый для увеличения угла обзора (ориентировочно — от 90 до 150°). В настоящее время приставку film почти всегда опускают, называя такие матрицы просто TN. Дисплеи TN основаны на тонкоплёночных транзисторах (TFT) - разновидности полевого транзистора, при которой как металлические контакты, так и полупроводниковый канал проводимости изготавливаются в виде тонких плёнок (от 1/10 до 1/100 микрона).

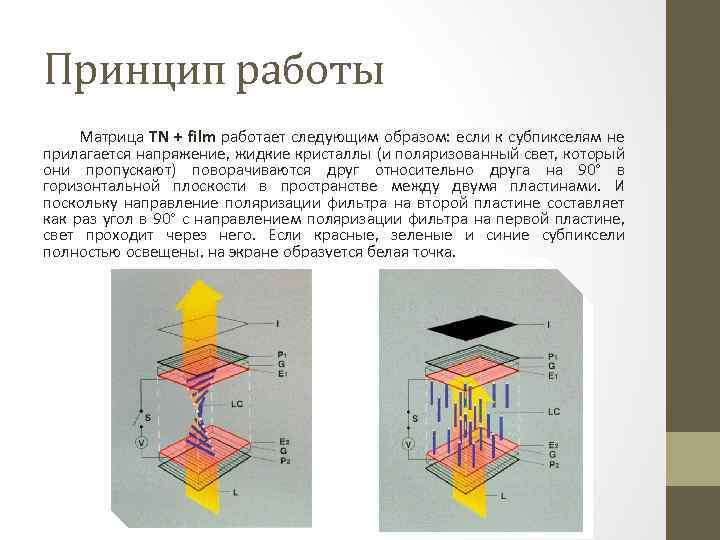

Принцип работы Матрица TN + film работает следующим образом: если к субпикселям не прилагается напряжение, жидкие кристаллы (и поляризованный свет, который они пропускают) поворачиваются друг относительно друга на 90° в горизонтальной плоскости в пространстве между двумя пластинами. И поскольку направление поляризации фильтра на второй пластине составляет как раз угол в 90° с направлением поляризации фильтра на первой пластине, свет проходит через него. Если красные, зеленые и синие субпиксели полностью освещены, на экране образуется белая точка.

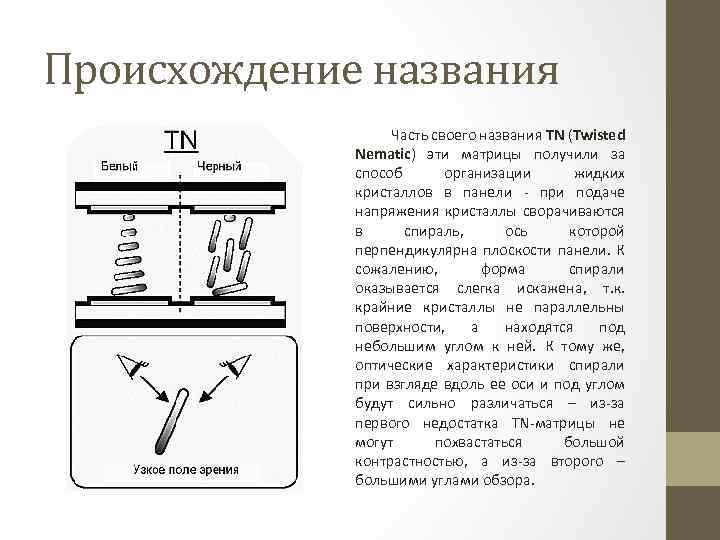

Происхождение названия Часть своего названия TN (Twisted Nematic) эти матрицы получили за способ организации жидких кристаллов в панели - при подаче напряжения кристаллы сворачиваются в спираль, ось которой перпендикулярна плоскости панели. К сожалению, форма спирали оказывается слегка искажена, т. к. крайние кристаллы не параллельны поверхности, а находятся под небольшим углом к ней. К тому же, оптические характеристики спирали при взгляде вдоль ее оси и под углом будут сильно различаться – из-за первого недостатка TN-матрицы не могут похвастаться большой контрастностью, а из-за второго – большими углами обзора.

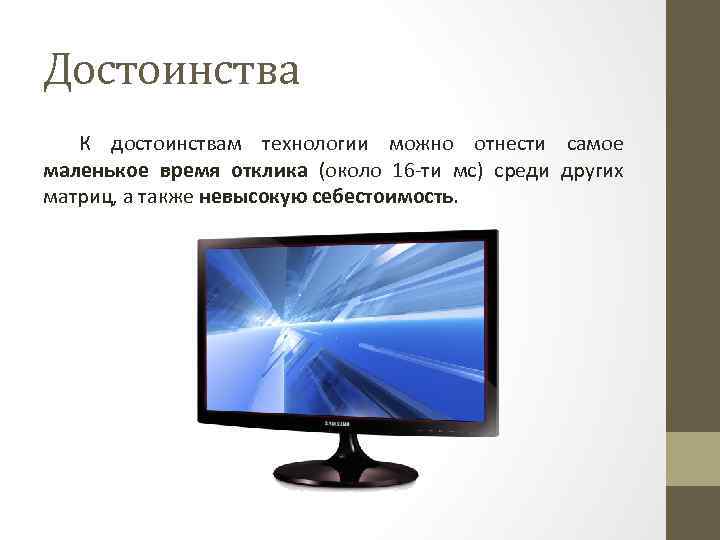

Достоинства К достоинствам технологии можно отнести самое маленькое время отклика (около 16 -ти мс) среди других матриц, а также невысокую себестоимость.

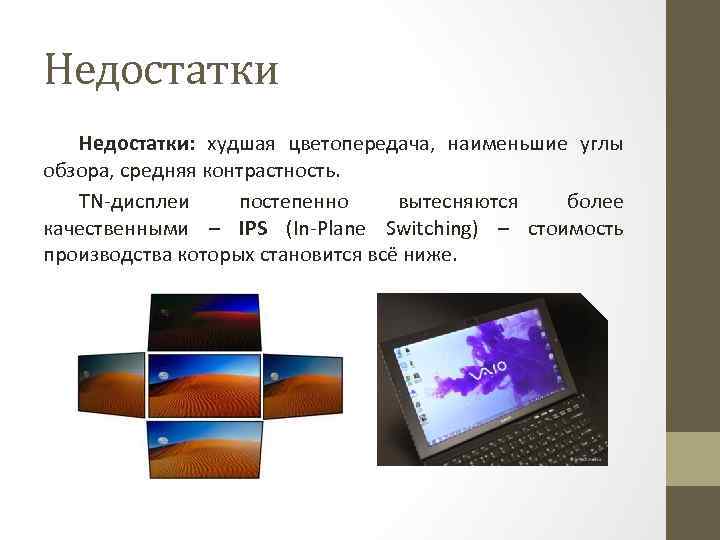

Недостатки: худшая цветопередача, наименьшие углы обзора, средняя контрастность. TN-дисплеи постепенно вытесняются более качественными – IPS (In-Plane Switching) – стоимость производства которых становится всё ниже.
Вывод Малое время отклика оказывается не только главным, но и единственным преимуществом TN-матриц – все остальные параметры находятся у них на весьма среднем уровне. Мониторы на этом типе матриц подойдут для игр или просмотра фильмов, а также для обычной офисной работы, но вот для серьезной работы (к примеру, связанной с графикой) лучше будет обратить внимание на другие типы матриц, отличающиеся лучшей цветопередачей и углами обзора. TN IPS
Галерея

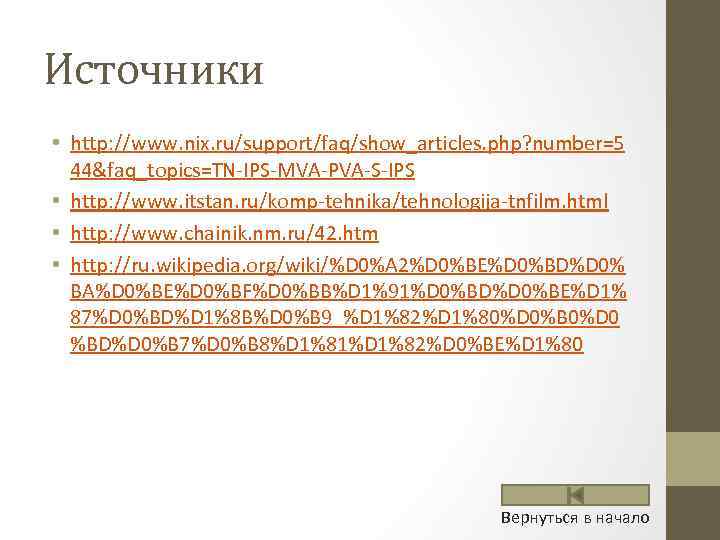

Источники • http: //www. nix. ru/support/faq/show_articles. php? number=5 44&faq_topics=TN-IPS-MVA-PVA-S-IPS • http: //www. itstan. ru/komp-tehnika/tehnologija-tnfilm. html • http: //www. chainik. nm. ru/42. htm • http: //ru. wikipedia. org/wiki/%D 0%A 2%D 0%BE%D 0%BD%D 0% BA%D 0%BE%D 0%BF%D 0%BB%D 1%91%D 0%BD%D 0%BE%D 1% 87%D 0%BD%D 1%8 B%D 0%B 9_%D 1%82%D 1%80%D 0%B 0%D 0 %BD%D 0%B 7%D 0%B 8%D 1%81%D 1%82%D 0%BE%D 1%80 Вернуться в начало
