Презентация на тему: Анализаторы химического состава и толщин многослойных покрытий Выполнила студентка гр. Л-311 Иваницкая Юлия

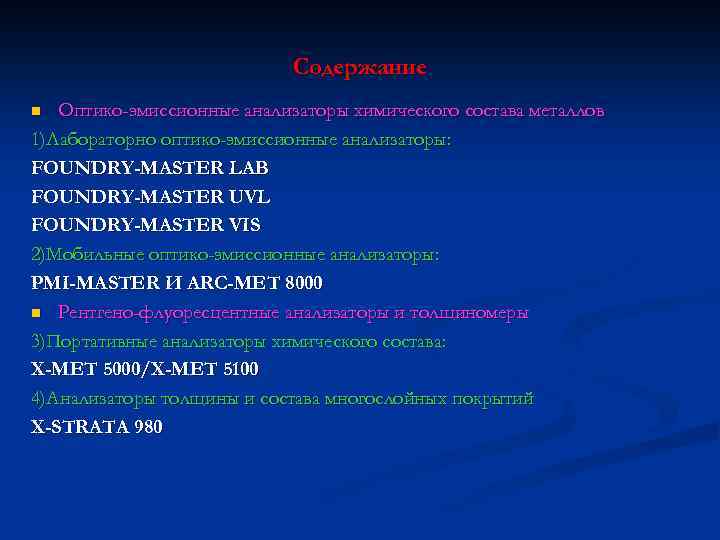

Содержание Оптико-эмиссионные анализаторы химического состава металлов 1)Лабораторно оптико-эмиссионные анализаторы: FOUNDRY-MASTER LAB FOUNDRY-MASTER UVL FOUNDRY-MASTER VIS 2)Мобильные оптико-эмиссионные анализаторы: PMI-MASTER И ARC-MET 8000 n Рентгено-флуоресцентные анализаторы и толщиномеры 3)Портативные анализаторы химического состава: X-MET 5000/X-MET 5100 4)Анализаторы толщины и состава многослойных покрытий X-STRATA 980 n

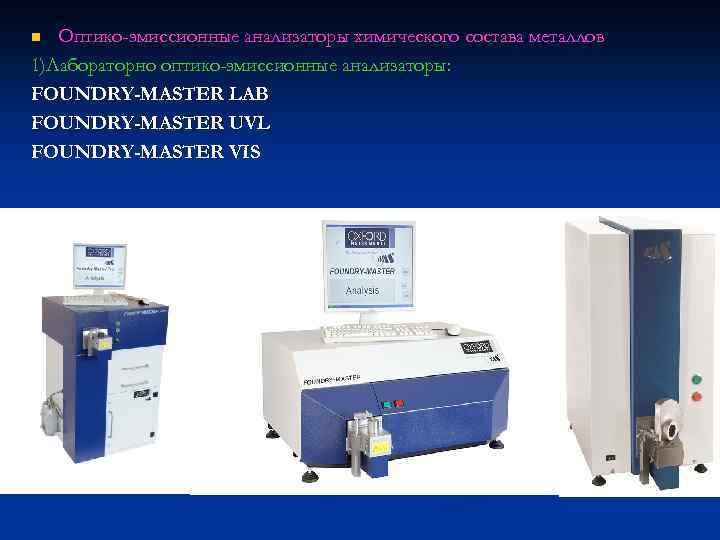

Оптико-эмиссионные анализаторы химического состава металлов 1)Лабораторно оптико-эмиссионные анализаторы: FOUNDRY-MASTER LAB FOUNDRY-MASTER UVL FOUNDRY-MASTER VIS n

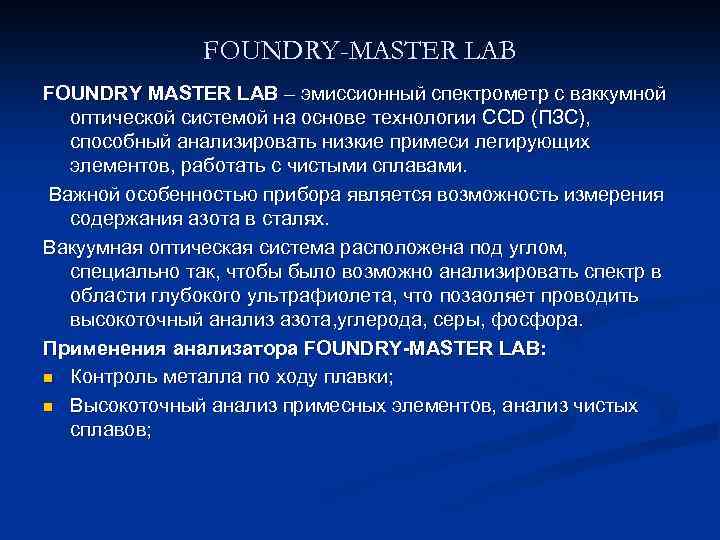

FOUNDRY-MASTER LAB FOUNDRY MASTER LAB – эмиссионный спектрометр с ваккумной оптической системой на основе технологии CCD (ПЗС), способный анализировать низкие примеси легирующих элементов, работать с чистыми сплавами. Важной особенностью прибора является возможность измерения содержания азота в сталях. Вакуумная оптическая система расположена под углом, специально так, чтобы было возможно анализировать спектр в области глубокого ультрафиолета, что позаоляет проводить высокоточный анализ азота, углерода, серы, фосфора. Применения анализатора FOUNDRY-MASTER LAB: n Контроль металла по ходу плавки; n Высокоточный анализ примесных элементов, анализ чистых сплавов;

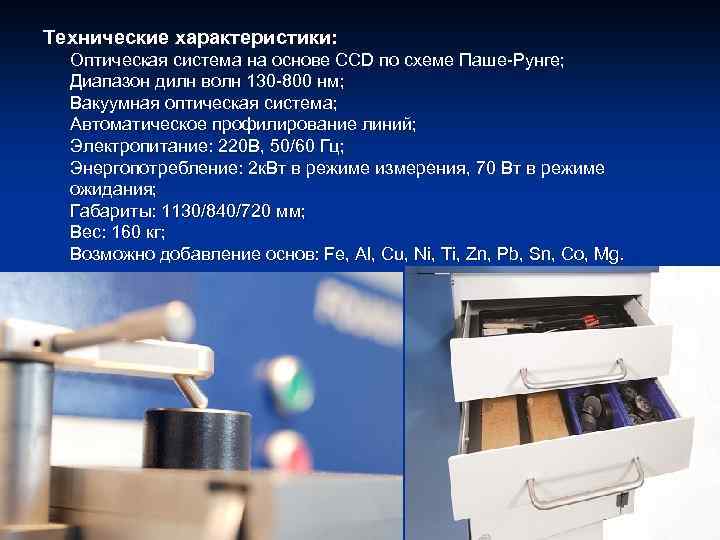

Технические характеристики: Оптическая система на основе CCD по схеме Паше-Рунге; Диапазон дилн волн 130 -800 нм; Вакуумная оптическая система; Автоматическое профилирование линий; Электропитание: 220 В, 50/60 Гц; Энергопотребление: 2 к. Вт в режиме измерения, 70 Вт в режиме ожидания; Габариты: 1130/840/720 мм; Вес: 160 кг; Возможно добавление основ: Fe, Al, Cu, Ni, Ti, Zn, Pb, Sn, Co, Mg.

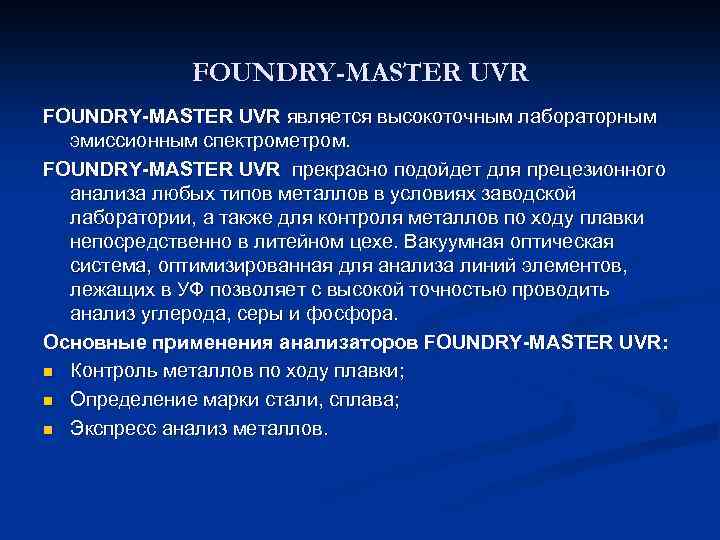

FOUNDRY-MASTER UVR является высокоточным лабораторным эмиссионным спектрометром. FOUNDRY-MASTER UVR прекрасно подойдет для прецезионного анализа любых типов металлов в условиях заводской лаборатории, а также для контроля металлов по ходу плавки непосредственно в литейном цехе. Вакуумная оптическая система, оптимизированная для анализа линий элементов, лежащих в УФ позволяет с высокой точностью проводить анализ углерода, серы и фосфора. Основные применения анализаторов FOUNDRY-MASTER UVR: n Контроль металлов по ходу плавки; n Определение марки стали, сплава; n Экспресс анализ металлов.

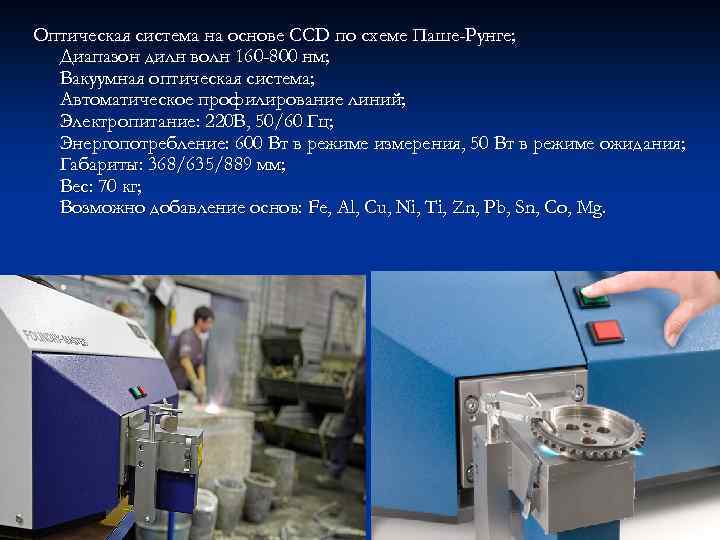

Оптическая система на основе CCD по схеме Паше-Рунге; Диапазон дилн волн 160 -800 нм; Вакуумная оптическая система; Автоматическое профилирование линий; Электропитание: 220 В, 50/60 Гц; Энергопотребление: 600 Вт в режиме измерения, 50 Вт в режиме ожидания; Габариты: 368/635/889 мм; Вес: 70 кг; Возможно добавление основ: Fe, Al, Cu, Ni, Ti, Zn, Pb, Sn, Co, Mg.

FOUNDRY-MASTER VIS Анализатор сплавов FOUNDRY-MASTER VIS – компактный настольный оптико-эмиссионный спектрометр - оптимизирован для работы с цветными сплавами. Оптическая система FOUNDRY-MASTER VIS построена с использованием CCD (ПЗС) технологии. Спектрометр неприхотлив и прост в эксплуатации, не требует особой подготовки помещения, устойчив к колебаниям температур, вибрациям и прочим внешним условиям. Анализатор не требует термической стабилизации оптической системы. При каждом измерении производится автоматическое профилирование линий на каждой из CCD линеек, что позволяет учитывать влияние температурных колебаний и механических вибраций. Основным применением анализатора FOUNDRY-MASTER VIS является контроль литья цветных сплавов: алюминиевых, медных, цинковых и магниевых.

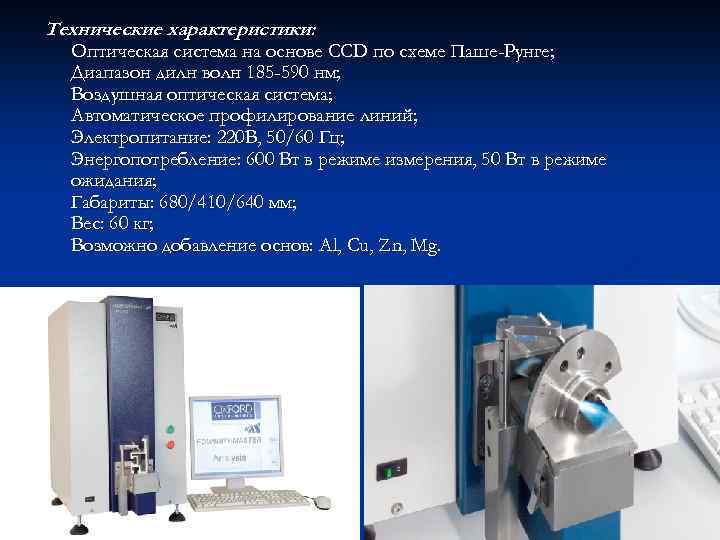

Технические характеристики: Оптическая система на основе CCD по схеме Паше-Рунге; Диапазон дилн волн 185 -590 нм; Воздушная оптическая система; Автоматическое профилирование линий; Электропитание: 220 В, 50/60 Гц; Энергопотребление: 600 Вт в режиме измерения, 50 Вт в режиме ожидания; Габариты: 680/410/640 мм; Вес: 60 кг; Возможно добавление основ: Al, Cu, Zn, Mg.

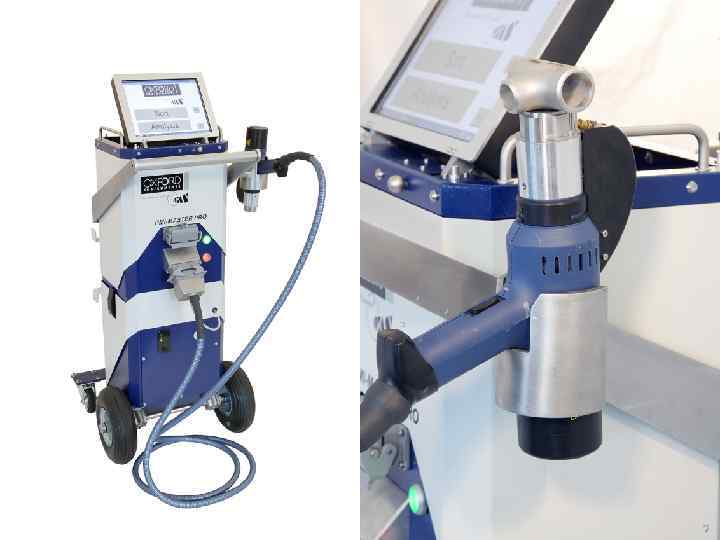

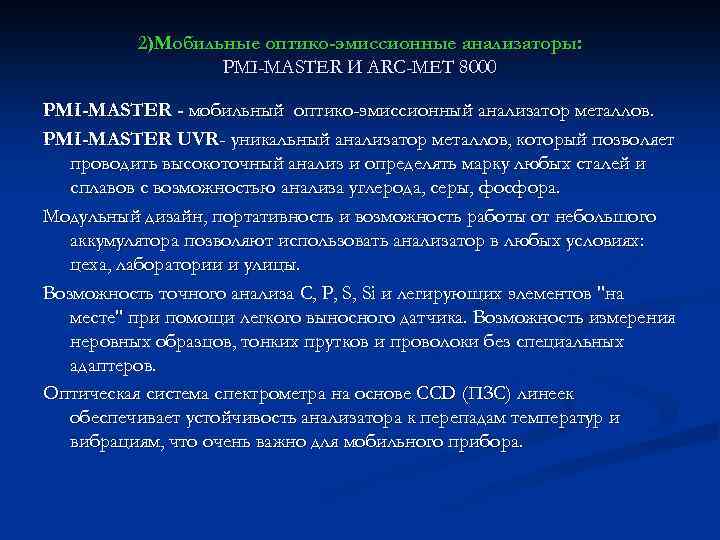

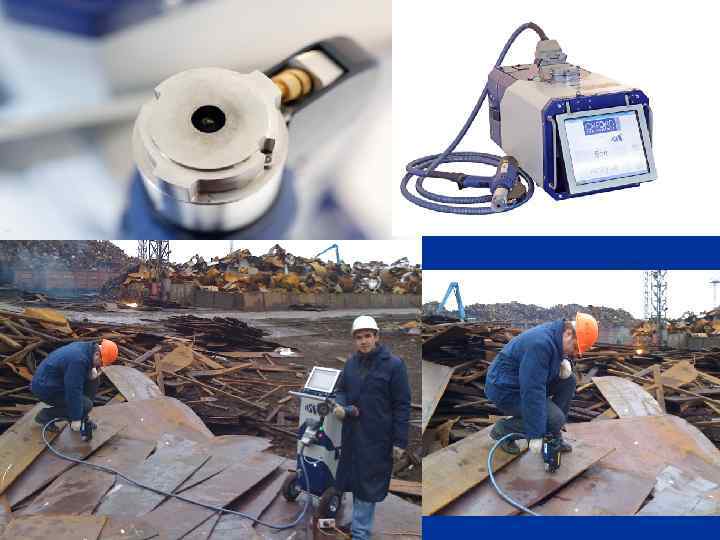

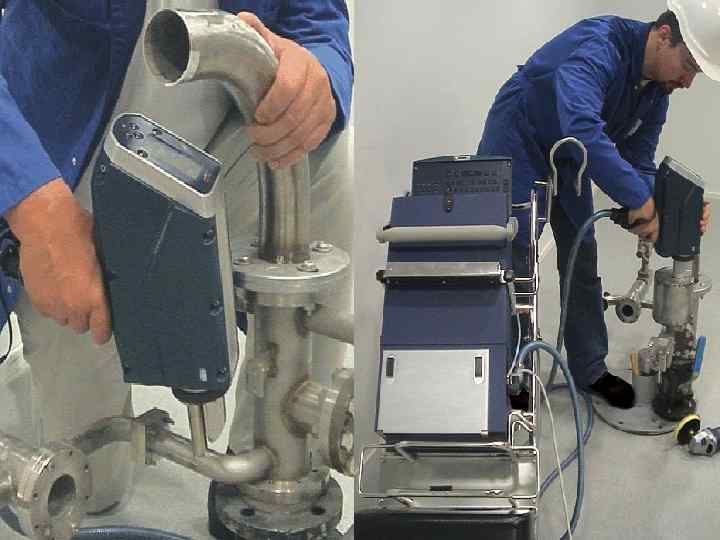

2)Мобильные оптико-эмиссионные анализаторы: PMI-MASTER И ARC-MET 8000 PMI-MASTER - мобильный оптико-эмиссионный анализатор металлов. PMI-MASTER UVR- уникальный анализатор металлов, который позволяет проводить высокоточный анализ и определять марку любых сталей и сплавов с возможностью анализа углерода, серы, фосфора. Модульный дизайн, портативность и возможность работы от небольшого аккумулятора позволяют использовать анализатор в любых условиях: цеха, лаборатории и улицы. Возможность точного анализа C, P, S, Si и легирующих элементов "на месте" при помощи легкого выносного датчика. Возможность измерения неровных образцов, тонких прутков и проволоки без специальных адаптеров. Оптическая система спектрометра на основе CCD (ПЗС) линеек обеспечивает устойчивость анализатора к перепадам температур и вибрациям, что очень важно для мобильного прибора.

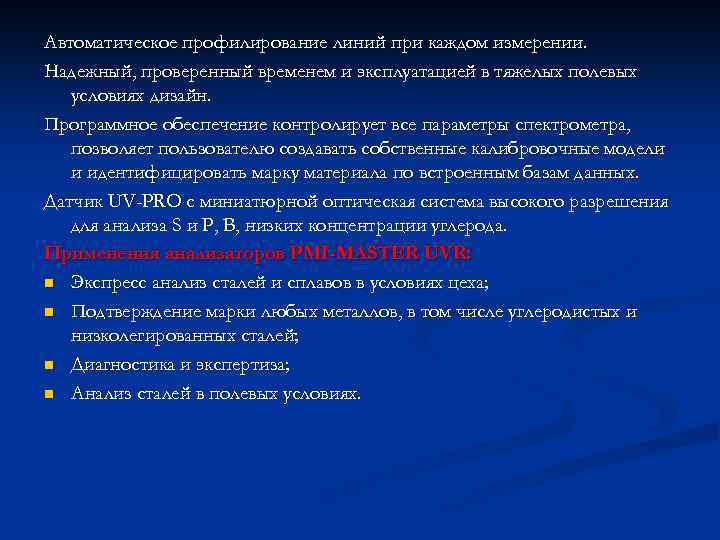

Автоматическое профилирование линий при каждом измерении. Надежный, проверенный временем и эксплуатацией в тяжелых полевых условиях дизайн. Программное обеспечение контролирует все параметры спектрометра, позволяет пользователю создавать собственные калибровочные модели и идентифицировать марку материала по встроенным базам данных. Датчик UV-PRO с миниатюрной оптическая система высокого разрешения для анализа S и P, B, низких концентрации углерода. Применения анализаторов PMI-MASTER UVR: n Экспресс анализ сталей и сплавов в условиях цеха; n Подтверждение марки любых металлов, в том числе углеродистых и низколегированных сталей; n Диагностика и экспертиза; n Анализ сталей в полевых условиях.

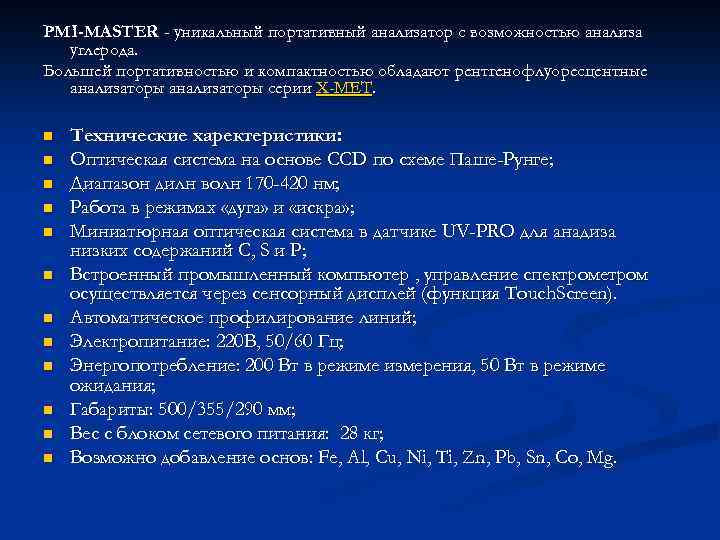

PMI-MASTER - уникальный портативный анализатор с возможностью анализа углерода. Большей портативностью и компактностью обладают рентгенофлуоресцентные анализаторы серии X-MET. n n n Технические харектеристики: Оптическая система на основе CCD по схеме Паше-Рунге; Диапазон дилн волн 170 -420 нм; Работа в режимах «дуга» и «искра» ; Миниатюрная оптическая система в датчике UV-PRO для анадиза низких содержаний C, S и P; Встроенный промышленный компьютер , управление спектрометром осуществляется через сенсорный дисплей (функция Touch. Screen). Автоматическое профилирование линий; Электропитание: 220 В, 50/60 Гц; Энергопотребление: 200 Вт в режиме измерения, 50 Вт в режиме ожидания; Габариты: 500/355/290 мм; Вес с блоком сетевого питания: 28 кг; Возможно добавление основ: Fe, Al, Cu, Ni, Ti, Zn, Pb, Sn, Co, Mg.

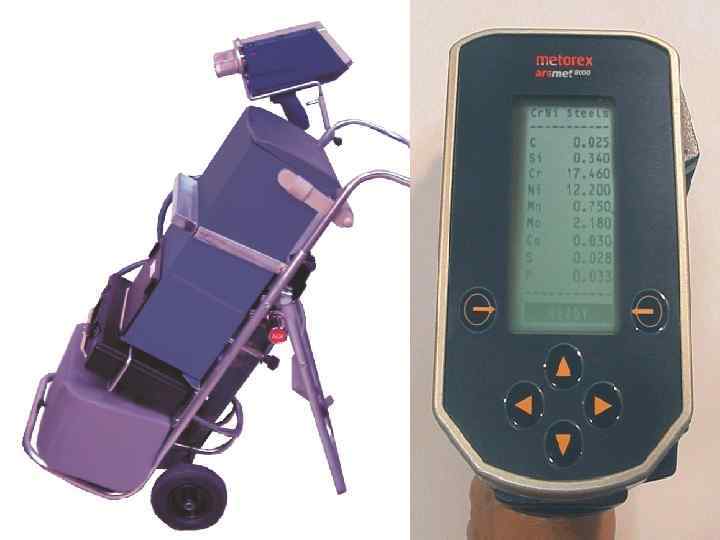

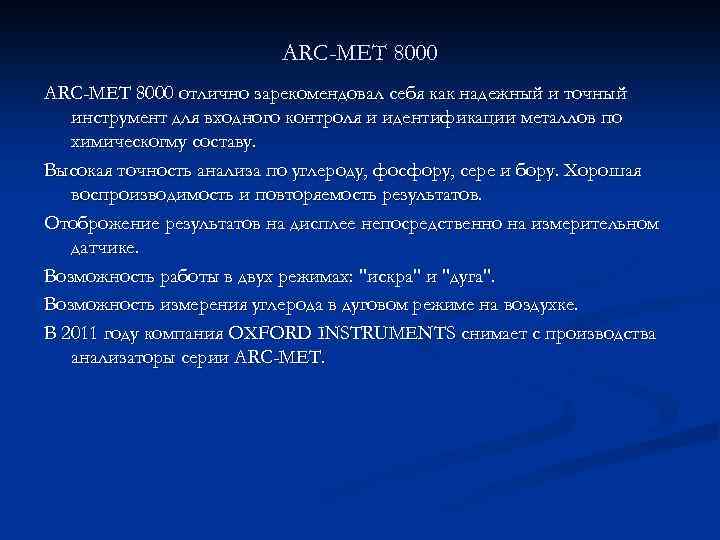

ARC-MET 8000 отлично зарекомендовал себя как надежный и точный инструмент для входного контроля и идентификации металлов по химическогму составу. Высокая точность анализа по углероду, фосфору, сере и бору. Хорошая воспроизводимость и повторяемость результатов. Отоброжение результатов на дисплее непосредственно на измерительном датчике. Возможность работы в двух режимах: "искра" и "дуга". Возможность измерения углерода в дуговом режиме на воздухке. В 2011 году компания OXFORD INSTRUMENTS снимает с производства анализаторы серии ARC-MET.

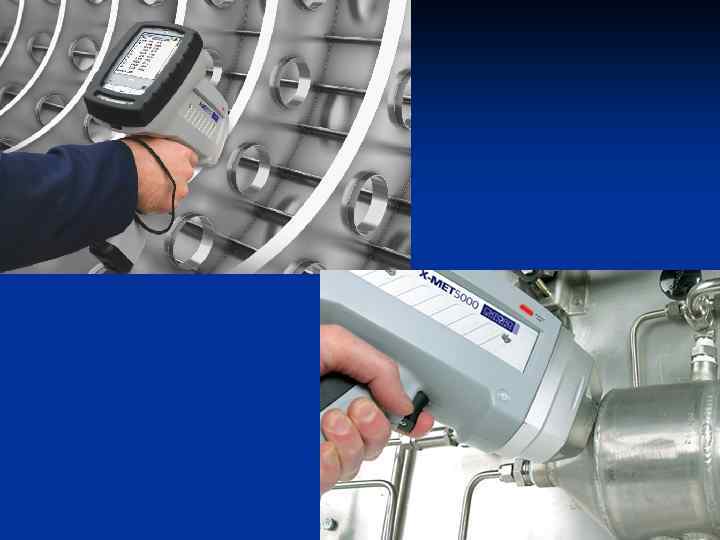

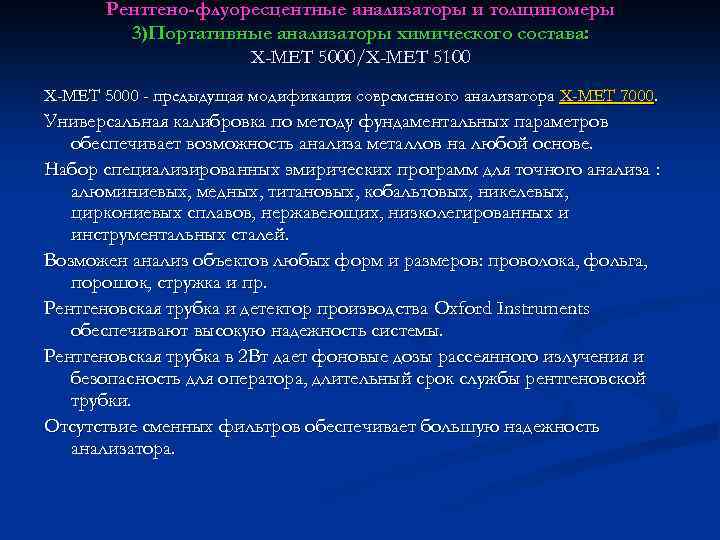

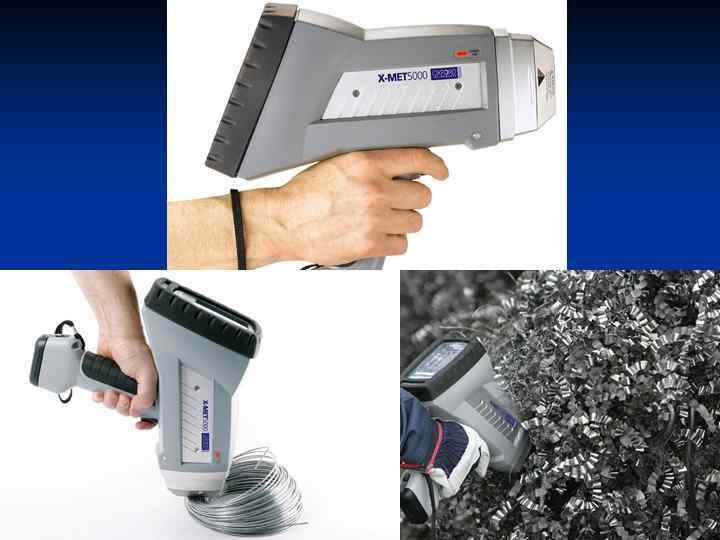

Рентгено-флуоресцентные анализаторы и толщиномеры 3)Портативные анализаторы химического состава: X-MET 5000/X-MET 5100 X-MET 5000 - предыдущая модификация современного анализатора X-MET 7000. Универсальная калибровка по методу фундаментальных параметров обеспечивает возможность анализа металлов на любой основе. Набор специализированных эмирических программ для точного анализа : алюминиевых, медных, титановых, кобальтовых, никелевых, циркониевых сплавов, нержавеющих, низколегированных и инструментальных сталей. Возможен анализ объектов любых форм и размеров: проволока, фольга, порошок, стружка и пр. Рентгеновская трубка и детектор производства Oxford Instruments обеспечивают высокую надежность системы. Рентгеновская трубка в 2 Вт дает фоновые дозы рассеянного излучения и безопасность для оператора, длительный срок службы рентгеновской трубки. Отсутствие сменных фильтров обеспечивает большую надежность анализатора.

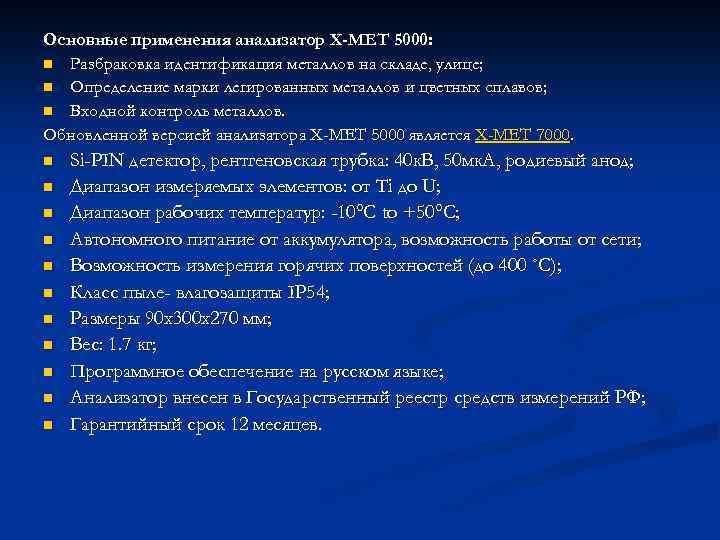

Основные применения анализатор X-MET 5000: n Разбраковка идентификация металлов на складе, улице; n Определение марки легированных металлов и цветных сплавов; n Входной контроль металлов. Обновленной версией анализатора X-MET 5000 является X-MET 7000. n n n Si-PIN детектор, рентгеновская трубка: 40 к. В, 50 мк. А, родиевый анод; Диапазон измеряемых элементов: от Ti до U; Диапазон рабочих температур: -10°C to +50°C; Автономного питание от аккумулятора, возможность работы от сети; Возможность измерения горячих поверхностей (до 400 ˚С); Класс пыле- влагозащиты IP 54; Размеры 90 х300 х270 мм; Вес: 1. 7 кг; Программное обеспечение на русском языке; Анализатор внесен в Государственный реестр средств измерений РФ; Гарантийный срок 12 месяцев.

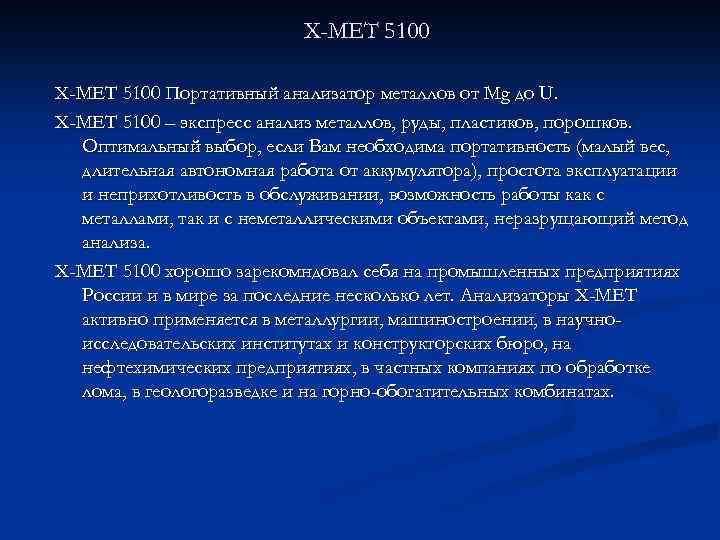

X-MET 5100 Портативный анализатор металлов от Mg до U. X-MET 5100 – экспресс анализ металлов, руды, пластиков, порошков. Оптимальный выбор, если Вам необходима портативность (малый вес, длительная автономная работа от аккумулятора), простота эксплуатации и неприхотливость в обслуживании, возможность работы как с металлами, так и с неметаллическими объектами, неразрущающий метод анализа. X-MET 5100 хорошо зарекомндовал себя на промышленных предприятиях России и в мире за последние несколько лет. Анализаторы X-MET активно применяется в металлургии, машиностроении, в научноисследовательских институтах и конструкторских бюро, на нефтехимических предприятиях, в частных компаниях по обработке лома, в геологоразведке и на горно-обогатительных комбинатах.

Портативый анализатор X-MET 5100 выгодно отличается от конкурентов благодаря общирному набору предустановленных аналитических программ, высокой точности, надежности и возможности тонкой настройки под любые самые сложные задачи пользователя. Одновременно с этим X-MET 5100 очень прост в эксплуатации и неприхотлив в обслуживании.

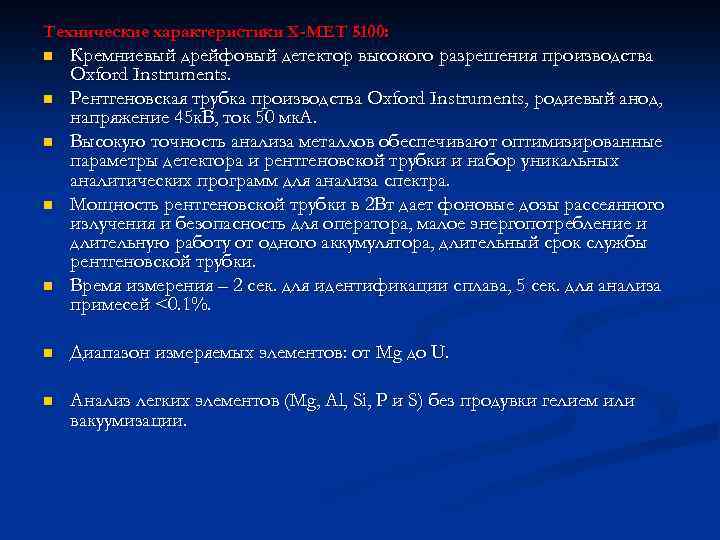

Технические характеристики X-MET 5100: n n n Кремниевый дрейфовый детектор высокого разрешения производства Oxford Instruments. Рентгеновская трубка производства Oxford Instruments, родиевый анод, напряжение 45 к. В, ток 50 мк. А. Высокую точность анализа металлов обеспечивают оптимизированные параметры детектора и рентгеновской трубки и набор уникальных аналитических программ для анализа спектра. Мощность рентгеновской трубки в 2 Вт дает фоновые дозы рассеянного излучения и безопасность для оператора, малое энергопотребление и длительную работу от одного аккумулятора, длительный срок службы рентгеновской трубки. Время измерения – 2 сек. для идентификации сплава, 5 сек. для анализа примесей <0. 1%. n Диапазон измеряемых элементов: от Mg до U. n Анализ легких элементов (Mg, Al, Si, P и S) без продувки гелием или вакуумизации.

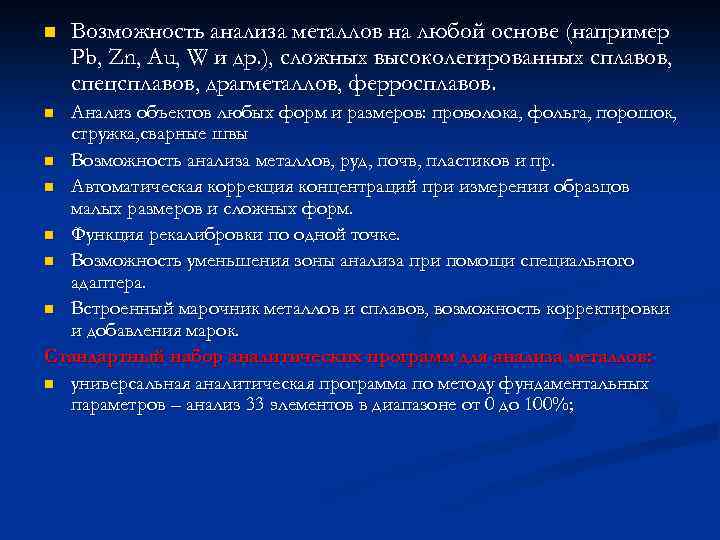

n Возможность анализа металлов на любой основе (например Pb, Zn, Au, W и др. ), сложных высоколегированных сплавов, спецсплавов, драгметаллов, ферросплавов. Анализ объектов любых форм и размеров: проволока, фольга, порошок, стружка, сварные швы n Возможность анализа металлов, руд, почв, пластиков и пр. n Автоматическая коррекция концентраций при измерении образцов малых размеров и сложных форм. n Функция рекалибровки по одной точке. n Возможность уменьшения зоны анализа при помощи специального адаптера. n Встроенный марочник металлов и сплавов, возможность корректировки и добавления марок. Стандартный набор аналитических программ для анализа металлов: n универсальная аналитическая программа по методу фундаментальных параметров – анализ 33 элементов в диапазоне от 0 до 100%; n

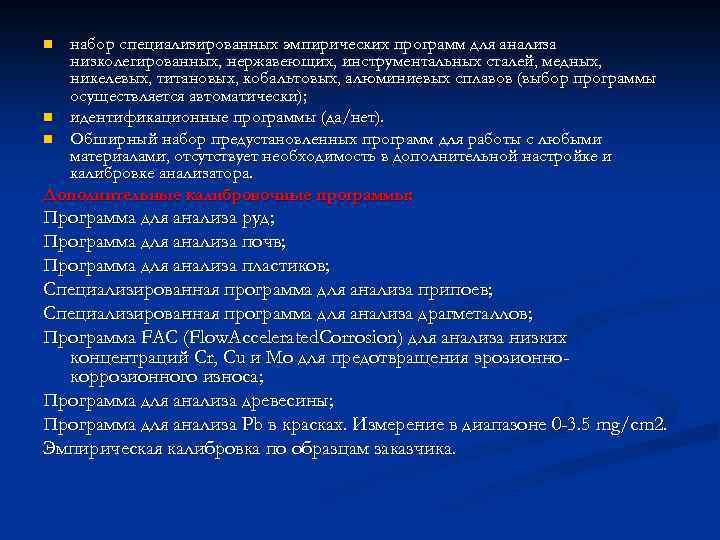

набор специализированных эмпирических программ для анализа низколегированных, нержавеющих, инструментальных сталей, медных, никелевых, титановых, кобальтовых, алюминиевых сплавов (выбор программы осуществляется автоматически); n идентификационные программы (да/нет). n Обширный набор предустановленных программ для работы с любыми материалами, отсутствует необходимость в дополнительной настройке и калибровке анализатора. Дополнительные калибровочные программы: n Программа для анализа руд; Программа для анализа почв; Программа для анализа пластиков; Специализированная программа для анализа припоев; Специализированная программа для анализа драгметаллов; Программа FAC (Flow. Accelerated. Corrosion) для анализа низких концентраций Cr, Cu и Mo для предотвращения эрозионнокоррозионного износа; Программа для анализа древесины; Программа для анализа Pb в красках. Измерение в диапазоне 0 -3. 5 mg/cm 2. Эмпирическая калибровка по образцам заказчика.

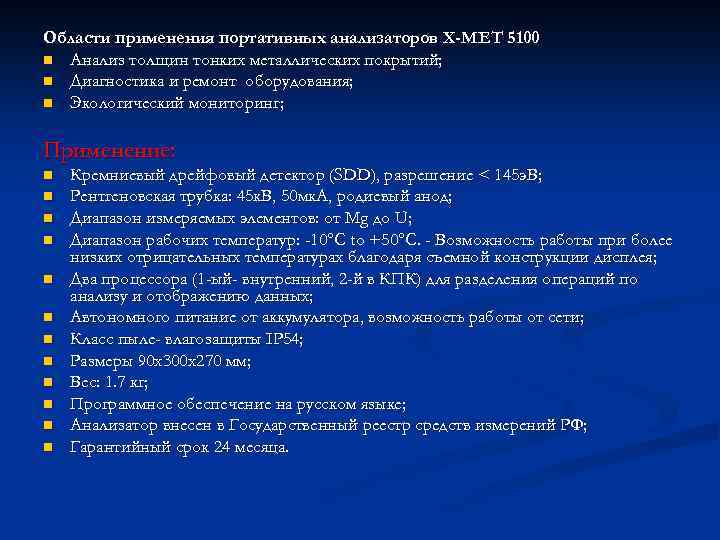

Области применения портативных анализаторов X-MET 5100 n Анализ толщин тонких металлических покрытий; n Диагностика и ремонт оборудования; n Экологический мониторинг; Применение: n n n Кремниевый дрейфовый детектор (SDD), разрешение < 145 э. В; Рентгеновская трубка: 45 к. В, 50 мк. А, родиевый анод; Диапазон измеряемых элементов: от Mg до U; Диапазон рабочих температур: -10°C to +50°C. - Возможность работы при более низких отрицательных температурах благодаря съемной конструкции дисплея; Два процессора (1 -ый- внутренний, 2 -й в КПК) для разделения операций по анализу и отображению данных; Автономного питание от аккумулятора, возможность работы от сети; Класс пыле- влагозащиты IP 54; Размеры 90 х300 х270 мм; Вес: 1. 7 кг; Программное обеспечение на русском языке; Анализатор внесен в Государственный реестр средств измерений РФ; Гарантийный срок 24 месяца.

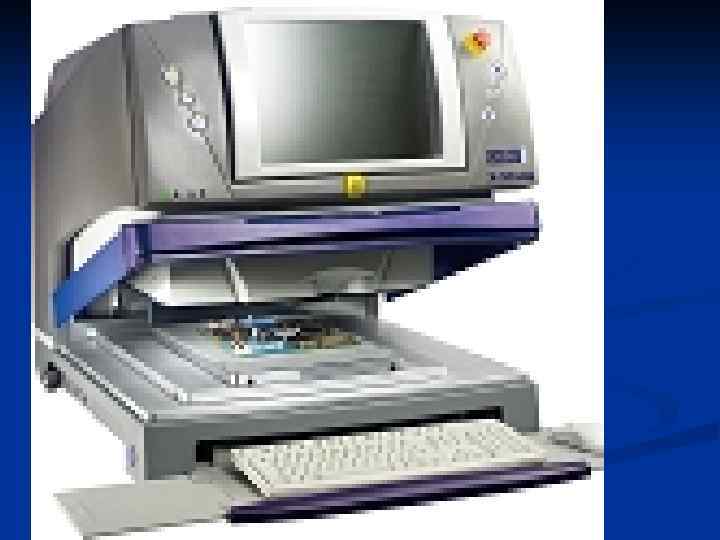

4)Анализаторы толщины и состава многослойных покрытий X-STRATA 980 Tолщиномер X-STRATA 980 для контроля качества любых покрытийэто высокопроизводительная, неразрушающая, энергодисперсионнаярентге нофлюоресцентная система с возможностью микрофокусировкидля нераз рушающего контроля, быстрых анализов примесныхматериалов, измере ния толщин многослойных покрытий и элементного состава в в широком спектре материалов, измеряемые элементы от S 16 до. U 92 : n Измерение толщины до 5 слоев (4 слоя плюс основа) / 15 элементов / межэлементная коррекция n Одновременный анализ химического состава по 25 химическим элементам n Аналитические методы в соответствии с ISO 3497, ASTM B 568, DIN 50987 и IEC 62321

n n n n Oxford Instruments самостоятельно изготавливает рентгеновскую трубку мощностью 100 W (вольфрам) которая сочетает в себе высокую стабильность, более короткое время измерения, надежность и длительный срок жизни Необычайно высокое разрешение PIN детектора площадью 25 мм 2 обеспечивает оптимальную эффективность счета на любых уровнях энергий и улучшает диапазон обнаружения элементов 4096 каналов цифрового многоканального анализатора обеспечивают высокую скорость проходящего сигнала, коррекцию времени простоя и пульсаций для лучшей статистики измерений Термическая стабилизация и программная функция Spec-Cal, возможность внутреннего тестирования и автоматическая коррекция, обеспечивают хорошую стабильность во времени Множество коллиматоров обеспечивают оптимальную фокусировку потока расширяя возможности измерения Приспособление для первичной фильтрации оптимизирует условия возбуждения и улучшает соотношений сигнал/шум Лазер автоматически определяет правильное положение фокуса по оси Z на определенном расстоянии от анализируемой поверхности улучшая тем самым точность результата Большая закрытая камера объемом (59 ммх51 ммх22 мм) для размещения больших образцов

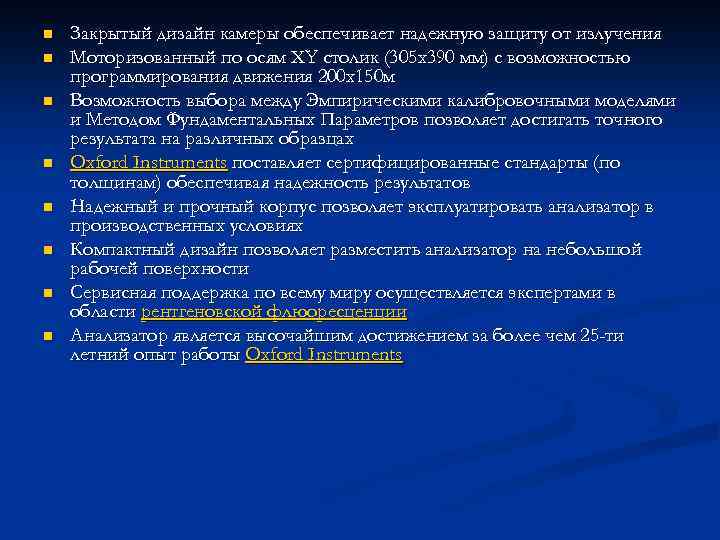

n n n n Закрытый дизайн камеры обеспечивает надежную защиту от излучения Моторизованный по осям XY столик (305 x 390 мм) с возможностью программирования движения 200 x 150 м Возможность выбора между Эмпирическими калибровочными моделями и Методом Фундаментальных Параметров позволяет достигать точного результата на различных образцах Oxford Instruments поставляет сертифицированные стандарты (по толщинам) обеспечивая надежность результатов Надежный и прочный корпус позволяет эксплуатировать анализатор в производственных условиях Компактный дизайн позволяет разместить анализатор на небольшой рабочей поверхности Сервисная поддержка по всему миру осуществляется экспертами в области рентгеновской флюоресценции Анализатор является высочайшим достижением за более чем 25 -ти летний опыт работы Oxford Instruments

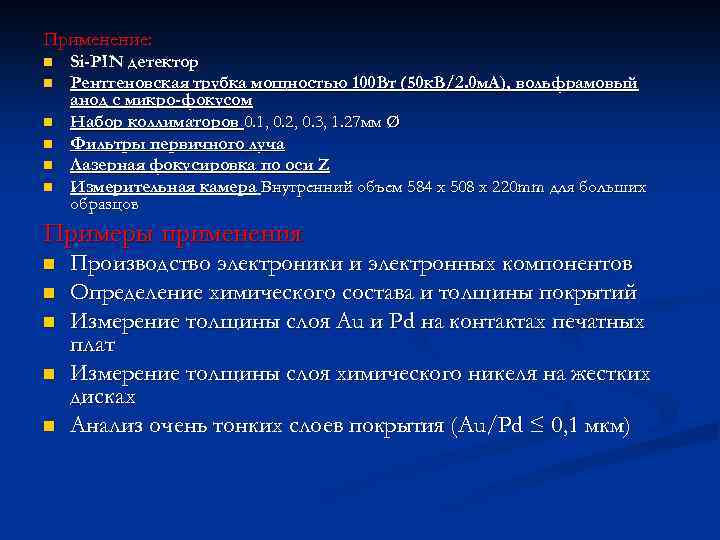

Применение: n n n Si-PIN детектор Рентгеновская трубка мощностью 100 Вт (50 к. В/2. 0 м. A), вольфрамовый анод с микро-фокусом Набор коллиматоров 0. 1, 0. 2, 0. 3, 1. 27 мм Ø Фильтры первичного луча Лазерная фокусировка по оси Z Измерительная камера Внутренний объем 584 x 508 x 220 mm для больших образцов Примеры применения n n n Производство электроники и электронных компонентов Определение химического состава и толщины покрытий Измерение толщины слоя Au и Pd на контактах печатных плат Измерение толщины слоя химического никеля на жестких дисках Анализ очень тонких слоев покрытия (Au/Pd ≤ 0, 1 мкм)
