Презентация: Муфты Выполнили: Мухина Татьяна

Содержание: 1 – 4. Классификация муфт 5. Втулочная, фланцевая муфты 6. Компенсирующая

1. Классификация муфт Для постоянного соединения валов глухие жесткие

Позволяющие периодически 2. соединять и разъединять валы нормально разомкнутые нормально

3. Сцепные самоуправляемые (автоматические) Предохранительные с разрушаемым элементом Предохранительные пружинно-шариковые

4. Многофункциональные муфты Механические сцепные коробок передач Гидромуфты сцепления и гидротрансформаторы Пневматические

5. Глухие муфты Втулочная Фланцевая Усилие

Муфта с упругим элементом в 7. виде внешнего тора

Муфта упругая втулочно- 8. пальцевая Условие прочности

9. Кулачковая муфта сцепления Тангенсальная сила:

10. Исправить Пусковая муфта Центробежная сила

11. Муфта предохранительная Диаметр предохранительного штифта:

12. Сцепление автомобиля Нажимное усилие: Угловая скорость

15. Муфта Д’Ольгеймера 1, 3 – полумуфты 2 – промежуточный элемент

Скачать презентацию : Муфты Выполнили: Мухина Татьяна

11.1. Муфты. Мухина.ppt

Количество слайдов: 18

>Презентация: Муфты Выполнили: Мухина Татьяна Фирсова Мария Кирилов Илья Презентация: Муфты Выполнили: Мухина Татьяна Фирсова Мария Кирилов Илья Юркова Ольга 2012

> Содержание: 1 – 4. Классификация муфт 5. Втулочная, фланцевая муфты 6. Компенсирующая Содержание: 1 – 4. Классификация муфт 5. Втулочная, фланцевая муфты 6. Компенсирующая зубчатая муфта 7. Муфта с упругим элементом в виде внешнего тора 8. Муфта упругая втулочно-пальцевая 9. Кулачковая муфта сцепления 10. Центробежная муфта 11. Муфта предохранительная 12. Сцепление автомобиля 13. Муфты свободного хода

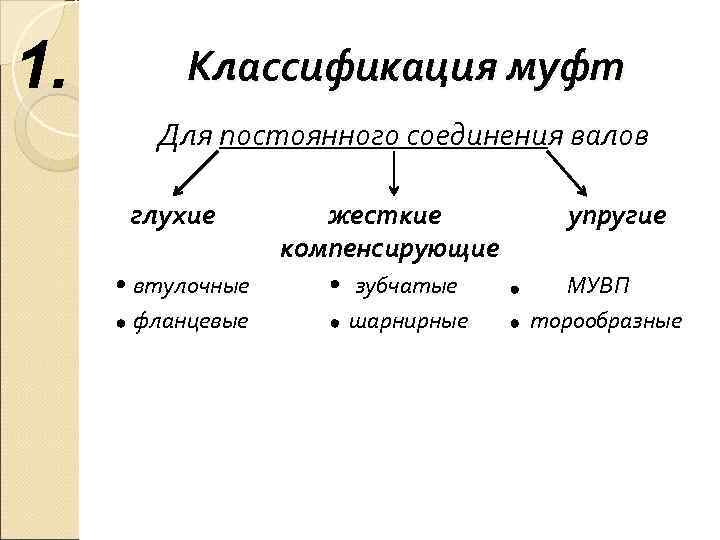

>1. Классификация муфт Для постоянного соединения валов глухие жесткие 1. Классификация муфт Для постоянного соединения валов глухие жесткие упругие компенсирующие втулочные зубчатые МУВП фланцевые шарнирные торообразные

> Позволяющие периодически 2. соединять и разъединять валы нормально разомкнутые нормально Позволяющие периодически 2. соединять и разъединять валы нормально разомкнутые нормально замкнутые Сцепные управляемые кулачковые фрикционные электромагнитные

>3. Сцепные самоуправляемые (автоматические) Предохранительные с разрушаемым элементом Предохранительные пружинно-шариковые 3. Сцепные самоуправляемые (автоматические) Предохранительные с разрушаемым элементом Предохранительные пружинно-шариковые Пусковые (центробежные) Управляемые от датчиков СУ Обгонные (как на велосипеде)

>4. Многофункциональные муфты Механические сцепные коробок передач Гидромуфты сцепления и гидротрансформаторы Пневматические 4. Многофункциональные муфты Механические сцепные коробок передач Гидромуфты сцепления и гидротрансформаторы Пневматические На основе торможения планетарных механизмов с W = 2 (усилитель крутящего момента)

>5. Глухие муфты Втулочная Фланцевая Усилие 5. Глухие муфты Втулочная Фланцевая Усилие на 1 болт: D = (1, 5 – 1, 6) d L = (2, 5 – 4, 0) d

> Компенсирующая зубчатая 6. муфта Компенсирующая зубчатая 6. муфта

> Муфта с упругим элементом в 7. виде внешнего тора Муфта с упругим элементом в 7. виде внешнего тора

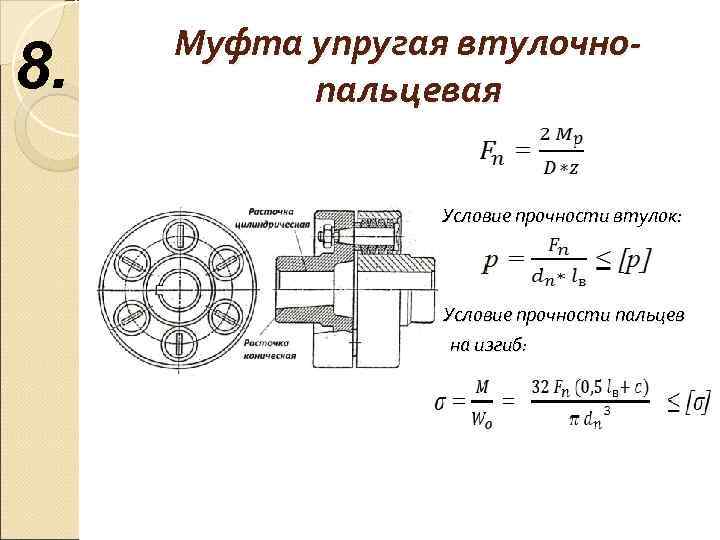

> Муфта упругая втулочно- 8. пальцевая Условие прочности Муфта упругая втулочно- 8. пальцевая Условие прочности втулок: Условие прочности пальцев на изгиб:

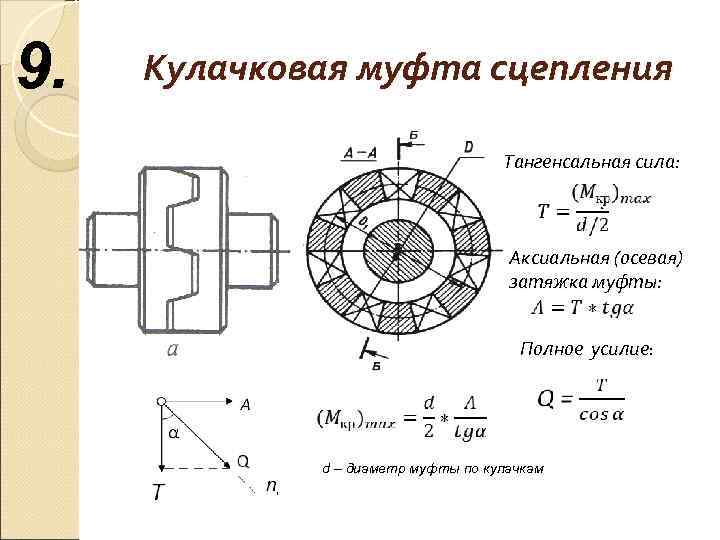

>9. Кулачковая муфта сцепления Тангенсальная сила: 9. Кулачковая муфта сцепления Тангенсальная сила: Аксиальная (осевая) затяжка муфты: Полное усилие: d – диаметр муфты по кулачкам

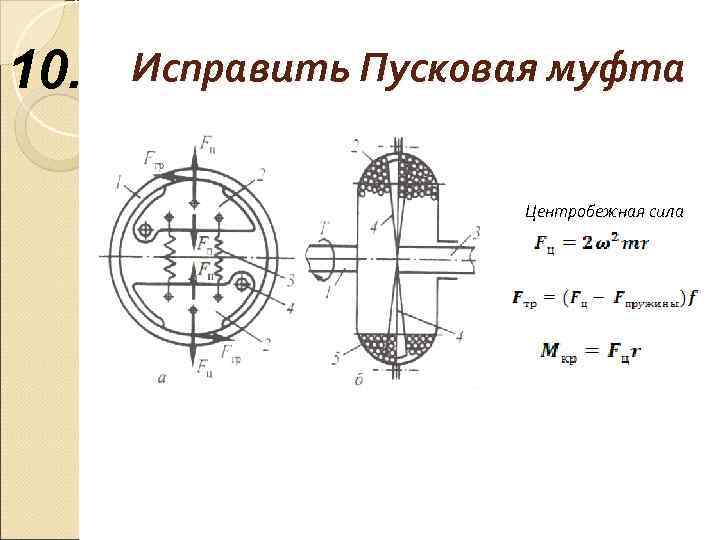

>10. Исправить Пусковая муфта Центробежная сила 10. Исправить Пусковая муфта Центробежная сила

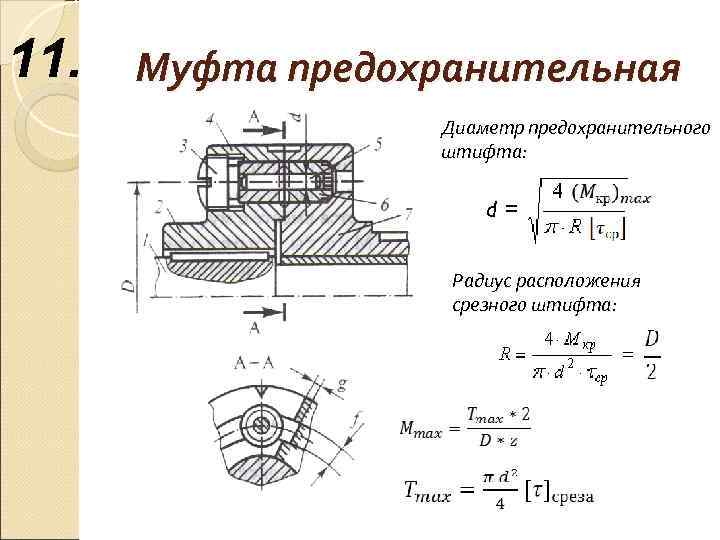

>11. Муфта предохранительная Диаметр предохранительного штифта: 11. Муфта предохранительная Диаметр предохранительного штифта: d= Радиус расположения срезного штифта:

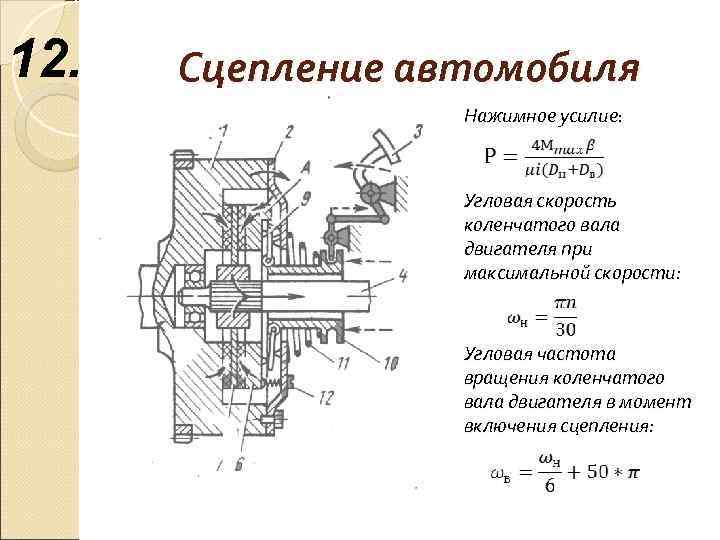

>12. Сцепление автомобиля Нажимное усилие: Угловая скорость 12. Сцепление автомобиля Нажимное усилие: Угловая скорость коленчатого вала двигателя при максимальной скорости: Угловая частота вращения коленчатого вала двигателя в момент включения сцепления:

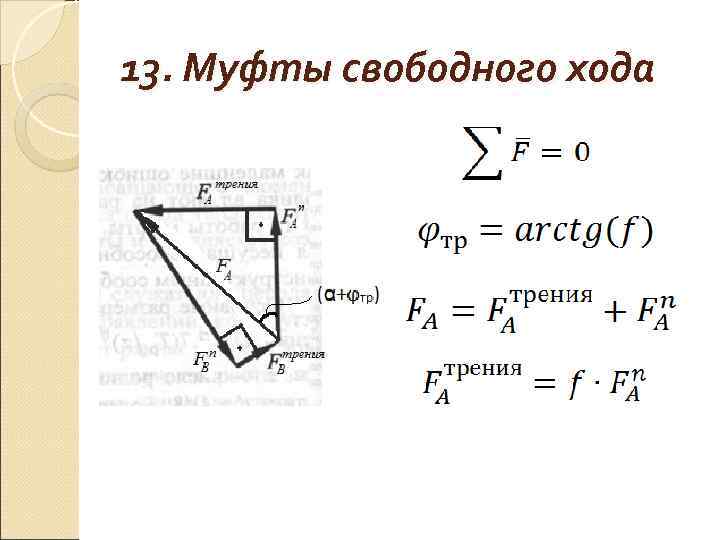

>13. Муфты свободного хода 13. Муфты свободного хода

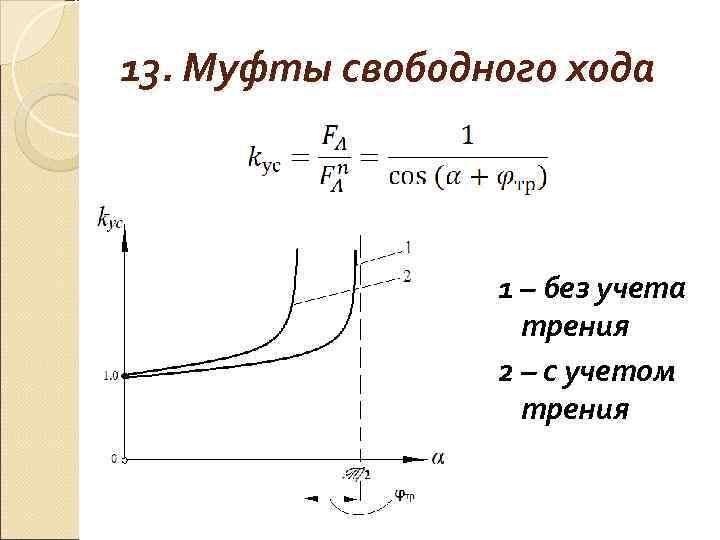

>13. Муфты свободного хода 1 – без учета 13. Муфты свободного хода 1 – без учета трения 2 – с учетом трения

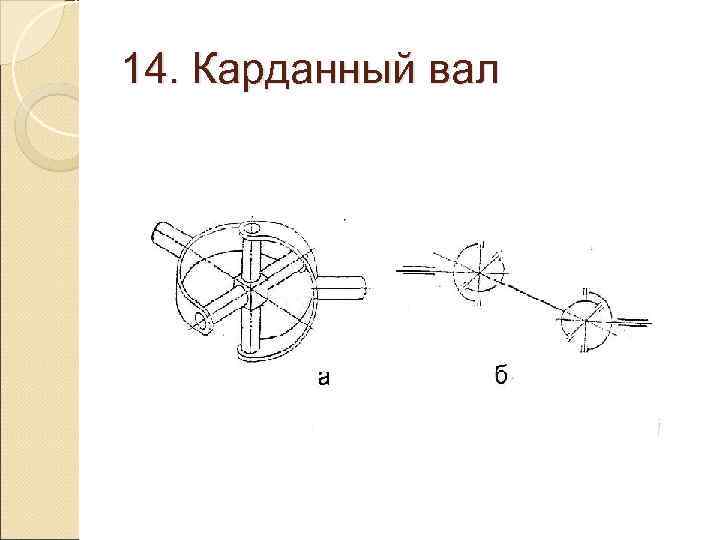

>14. Карданный вал 14. Карданный вал

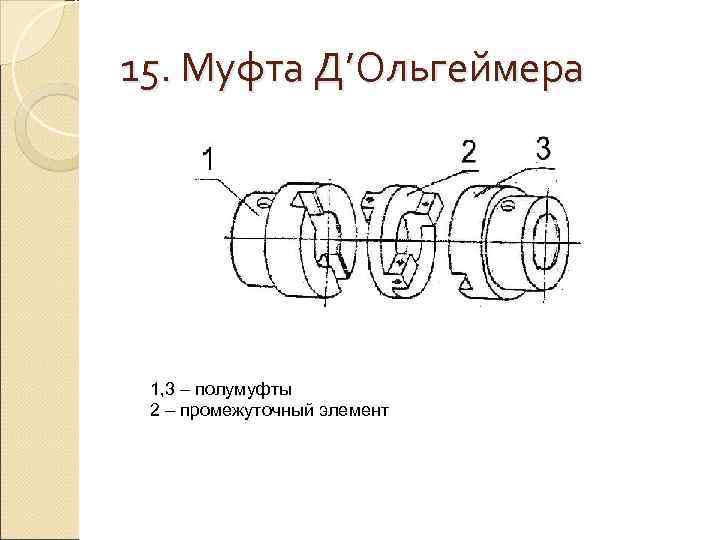

>15. Муфта Д’Ольгеймера 1, 3 – полумуфты 2 – промежуточный элемент 15. Муфта Д’Ольгеймера 1, 3 – полумуфты 2 – промежуточный элемент
