ПРЕЗЕНТАЦИЯ КОМПАНИИ Лакокрасочная промышленность FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM
Профиль компании Компания FÜLL знает, как добиться успеха в: Планировании, производстве, внедрении систем хранения и дозирования для работы с различными жидкостями с 1965 года. Это немецкая техника в своем лучшем проявлении. Системы дозирования FÜLL известны своим качеством, надежностью и оперативностью. За 45 лет мы внедрили более 3000 систем дозирования по всему миру. Самое главное мы поняли очень важную вещь: каждый заказчик – особенный, у которого есть своя специфика работы и условия производства, а также особенные продукты производства. Понять это и выявить наиболее подходящее решение, захватывающее технические и экономические аспекты, является нашим приоритетом. FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM
ПРОФИЛЬ Сегодня мы предлагаем: СПРОЕКТИРОВАННЫЕ ПО ЗАКАЗУ ЦЕНТРЫ ХРАНЕНИЯ И ПОЛНОСТЬЮ АВТОМАТИЧЕСКОГО ДОЗИРОВАНИЯ ДЛЯ ЛЮБЫХ ЖИДКИХ ПРОДУКТОВ В ЛАКОКРАСОЧНОЙ, ПОЛИГРАФИЧЕСКОЙ И ХИМИЧЕСКОЙ ПРОМЫШЛЕННОСТИ Подготовлено: г-жой ХЕЛЬГОЙ ГОЛЛЕ Исполнительный директор – FUELL SYSTEMBAU Gmb. H, Германия FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM

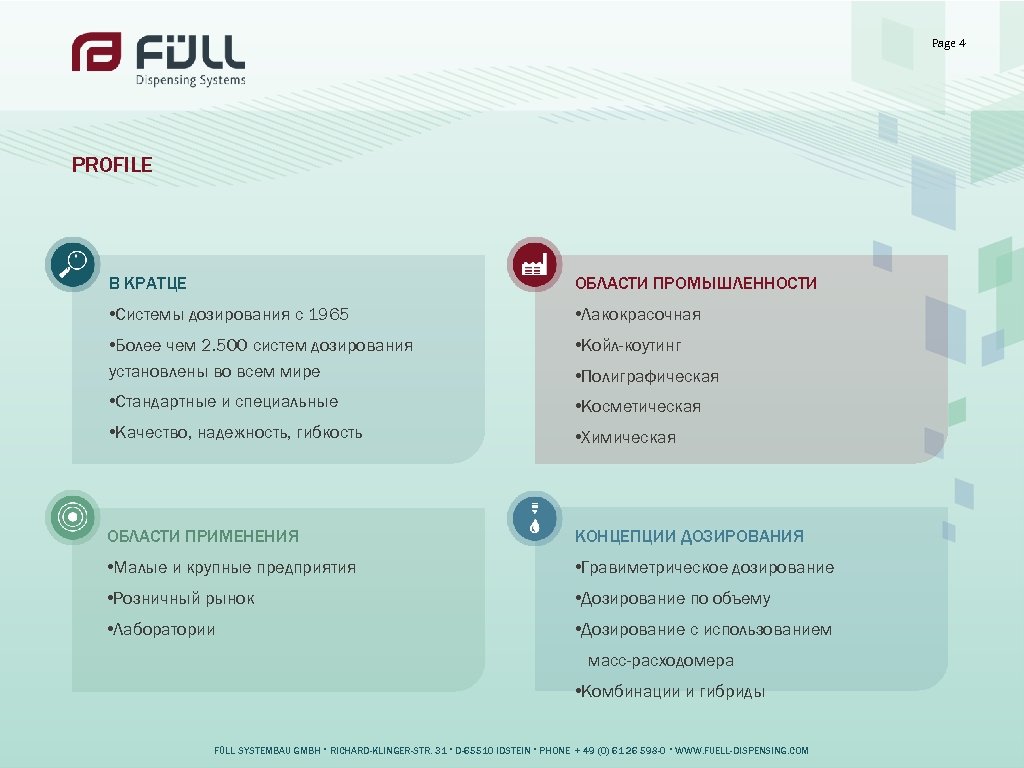

Page 4 PROFILE В КРАТЦЕ ОБЛАСТИ ПРОМЫШЛЕННОСТИ • Системы дозирования с 1965 • Лакокрасочная • Более чем 2. 500 систем дозирования установлены во всем мире • Койл-коутинг • Стандартные и специальные • Косметическая • Качество, надежность, гибкость • Химическая ОБЛАСТИ ПРИМЕНЕНИЯ КОНЦЕПЦИИ ДОЗИРОВАНИЯ • Малые и крупные предприятия • Гравиметрическое дозирование • Розничный рынок • Дозирование по объему • Лаборатории • Дозирование с использованием • Полиграфическая масс-расходомера • Комбинации и гибриды FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM
НЕМЕЦКАЯ ТЕХНИКА И СЕРВИС. ТАМ, ГДЕ НЕОБХОДИМО! КАЧЕСТВО ИЗ ФРАНКФУРТА. ВЕЗДЕ КАК ДОМА! Алжир · Австрия · Белоруссия · Бельгия · Болгария · Китай· Коста-Рика · Хорватия·Чешская республика· Дания- Египет- Англия- Франция. Финляндия- Германия- Греция· Венгрия· Ирландия· Италия· Казахстан· Корея· Нидерланды· Нигерия· Норвегия- Польша- Россия. Саудовская Аравия· Испания·-Шри-Ланка · Швеция· Швейцария· Таиланд· Турция· Тунис· Украина· ОАЭ США· Венесуэла FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM
ЛАКОКРАСОЧНАЯ ПРОМЫШЛЕННОСТЬ FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM

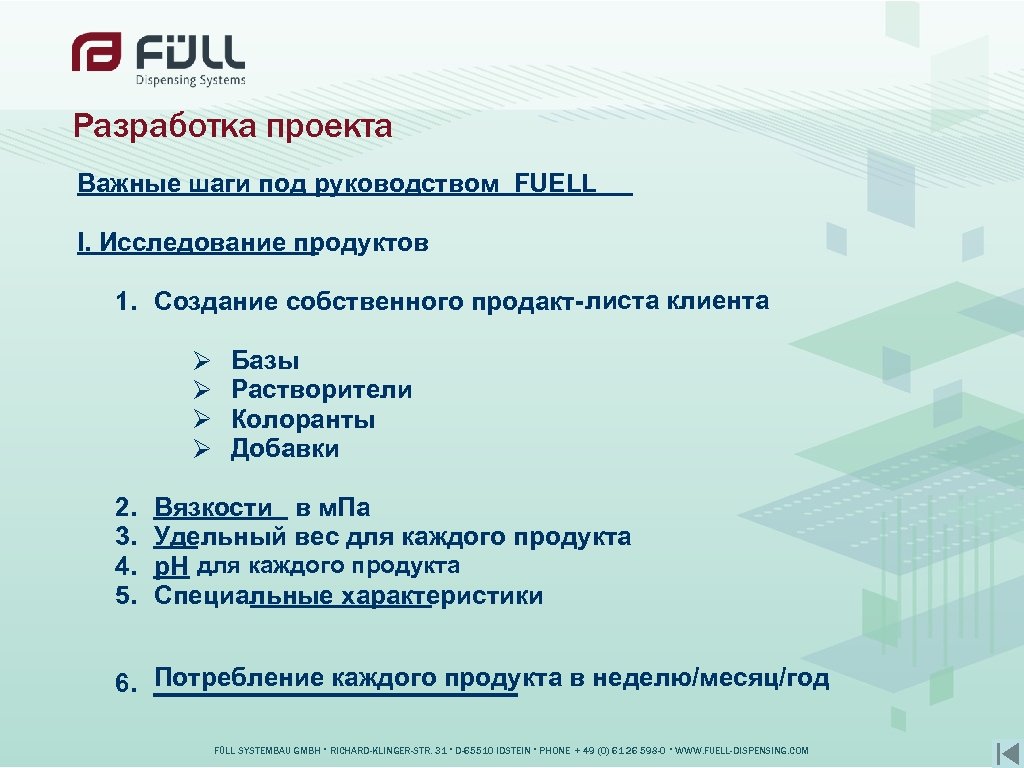

Разработка проекта Важные шаги под руководством FUELL I. Исследование продуктов 1. Создание собственного продакт- листа клиента Ø Ø 2. 3. 4. 5. Базы Растворители Колоранты Добавки Вязкости в м. Па Удельный вес для каждого продукта p. H для каждого продукта Специальные характеристики 6. Потребление каждого продукта в неделю/месяц/год FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM

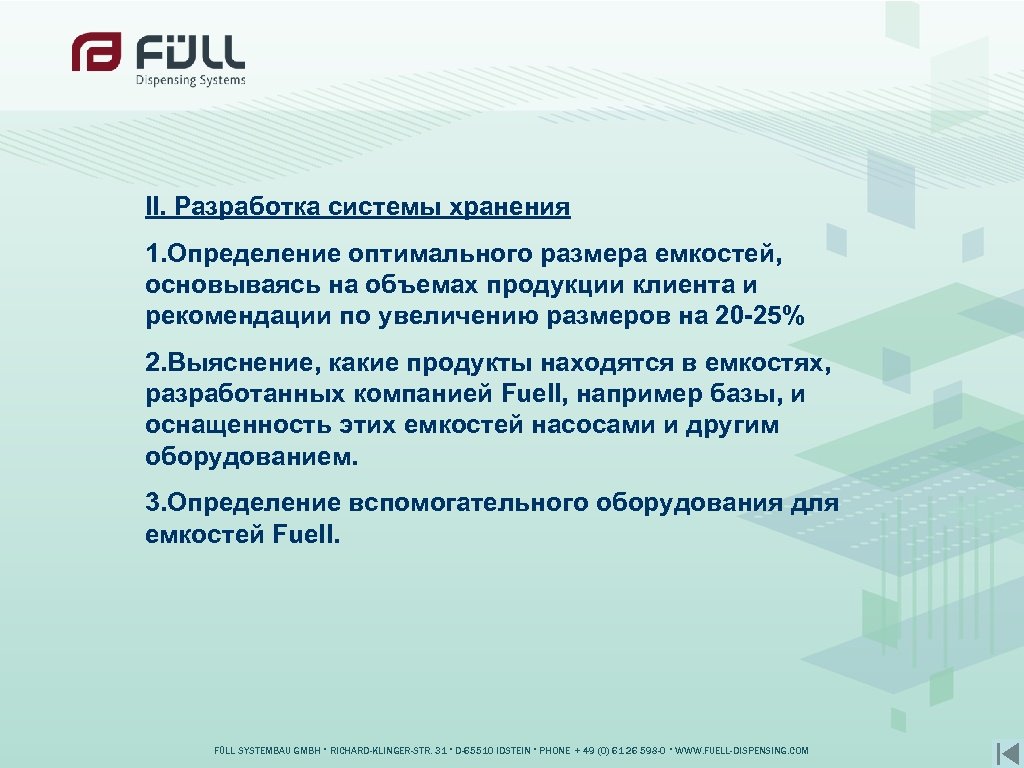

II. Разработка системы хранения 1. Определение оптимального размера емкостей, основываясь на объемах продукции клиента и рекомендации по увеличению размеров на 20 -25% 2. Выяснение, какие продукты находятся в емкостях, разработанных компанией Fuell, например базы, и оснащенность этих емкостей насосами и другим оборудованием. 3. Определение вспомогательного оборудования для емкостей Fuell. FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM

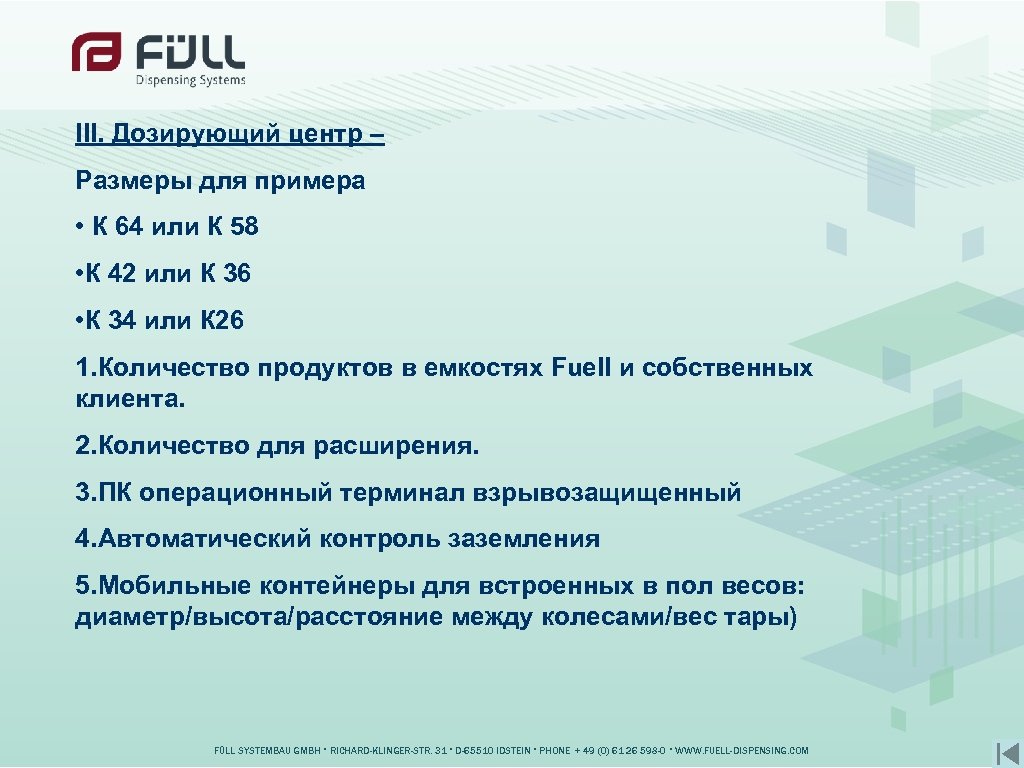

III. Дозирующий центр – Размеры для примера • К 64 или К 58 • К 42 или К 36 • К 34 или К 26 1. Количество продуктов в емкостях Fuell и собственных клиента. 2. Количество для расширения. 3. ПК операционный терминал взрывозащищенный 4. Автоматический контроль заземления 5. Мобильные контейнеры для встроенных в пол весов: диаметр/высота/расстояние между колесами/вес тары) FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM
1. Мобильные контейнеры для встроенных в пол весов: • Диаметр • Высота • Расстояние между колесами • Вес тары 2. Мобильные контейнеры для прецизионных весов с автоматическим движением in/out: • Диаметр • Высота • Расстояние между колесами • Вес тары FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM

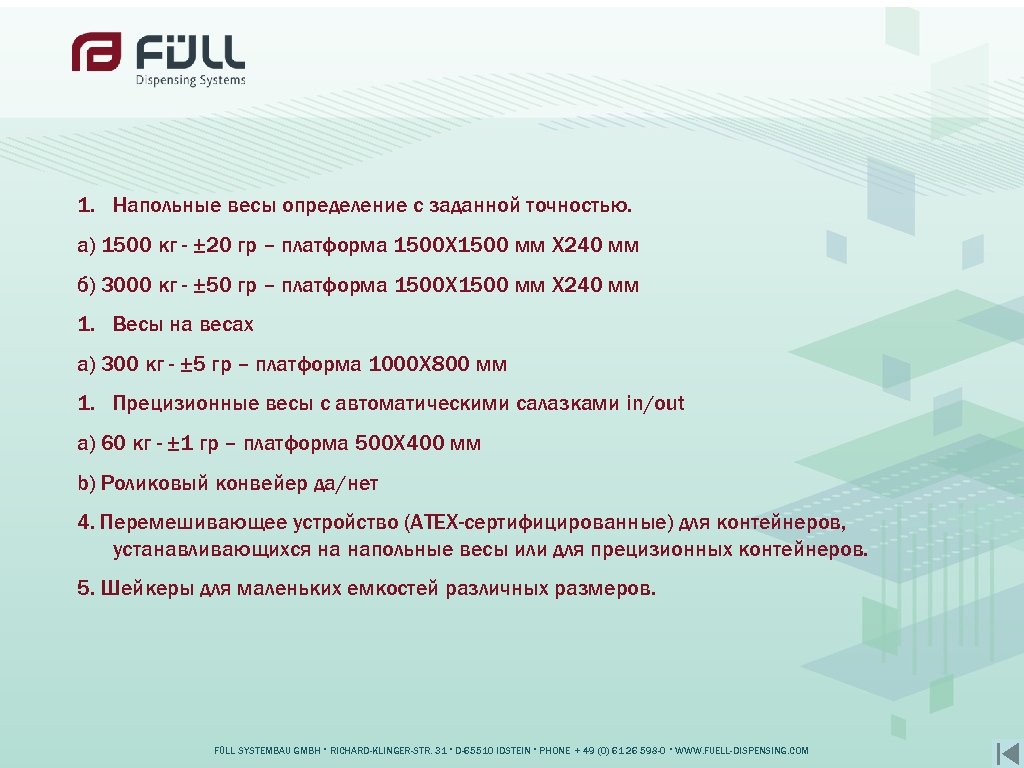

1. Напольные весы определение с заданной точностью. а) 1500 кг - ± 20 гр – платформа 1500 Х 1500 мм Х 240 мм б) 3000 кг - ± 50 гр – платформа 1500 Х 1500 мм Х 240 мм 1. Весы на весах а) 300 кг - ± 5 гр – платформа 1000 Х 800 мм 1. Прецизионные весы с автоматическими салазками in/out a) 60 кг - ± 1 гр – платформа 500 Х 400 мм b) Роликовый конвейер да/нет 4. Перемешивающее устройство (ATEX-сертифицированные) для контейнеров, устанавливающихся на напольные весы или для прецизионных контейнеров. 5. Шейкеры для маленьких емкостей различных размеров. FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM
1. Программное CALIPSO для лакокрасочных заводов примеры Рецептура дозирования Контроль сырья Отслеживание партий Разбивка веса на х партий Классификация RAL номера Печать этикеток с информацией о клиентах на индивидуальной этикетке Ø И т. д. Ø Ø Ø FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM

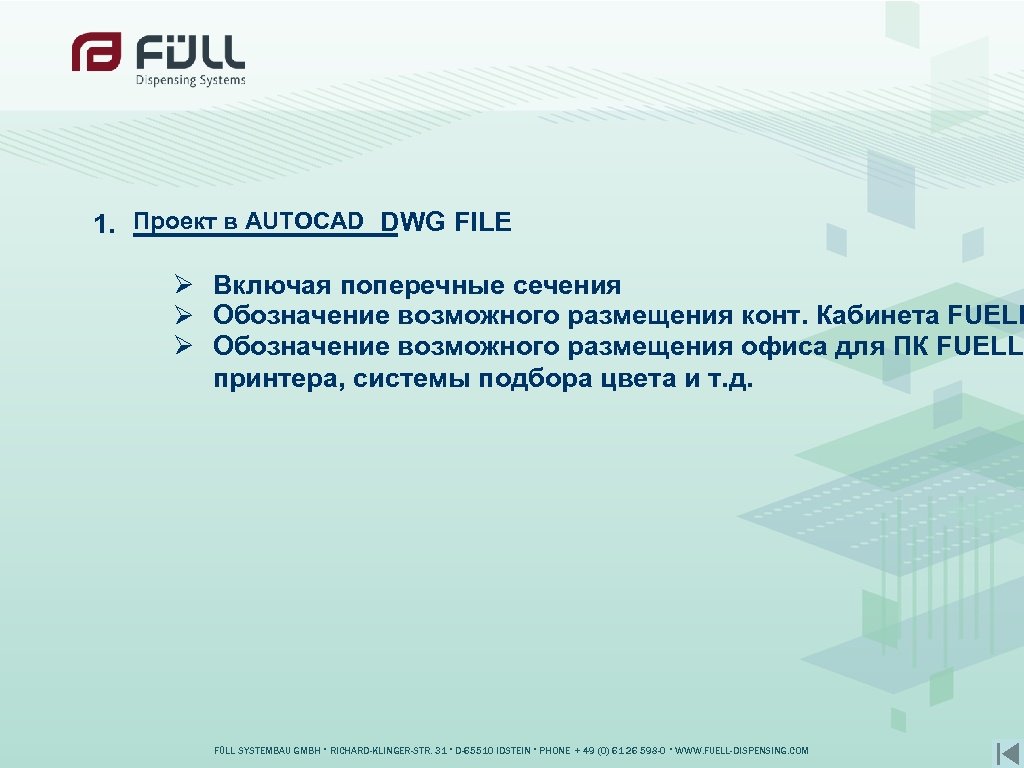

1. Проект в AUTOCAD DWG FILE Ø Включая поперечные сечения Ø Обозначение возможного размещения конт. Кабинета FUELL Ø Обозначение возможного размещения офиса для ПК FUELL, принтера, системы подбора цвета и т. д. FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM

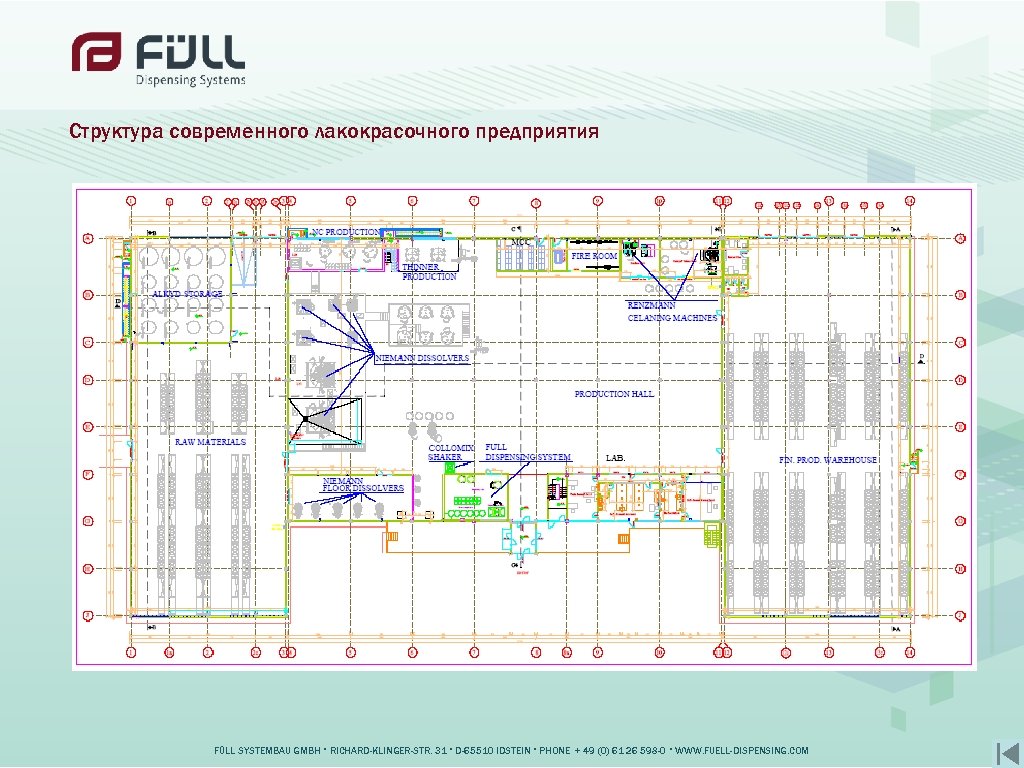

Структура современного лакокрасочного предприятия FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM

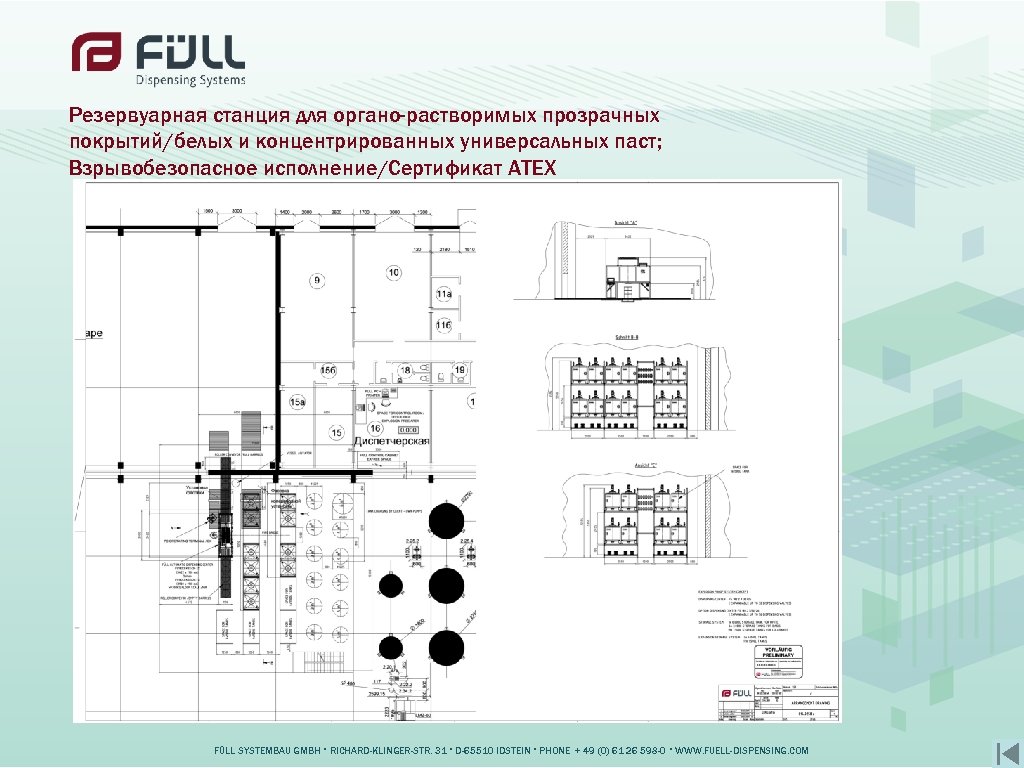

Резервуарная станция для органо-растворимых прозрачных покрытий/белых и концентрированных универсальных паст; Взрывобезопасное исполнение/Сертификат ATEX FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM
Резервуарная станция для органо-растворимых прозрачных покрытий/белых и концентрированных универсальных паст; Взрывобезопасное исполнение/Сертификат ATEX Дозирующий центр K 36/21 / весы 60 кг и 300 кг Основные резервуары – Отдельные сырьевые насосы Клиент: Койл-коутинг завод , Финляндия/ Казахстан FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM

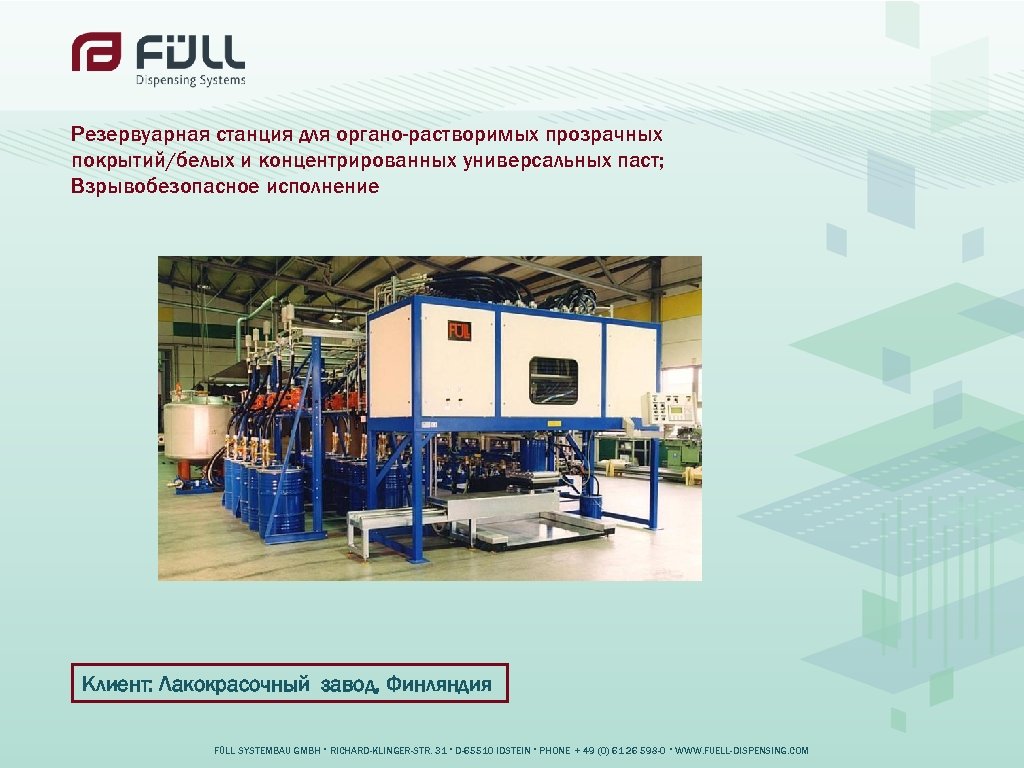

Резервуарная станция для органо-растворимых прозрачных покрытий/белых и концентрированных универсальных паст; Взрывобезопасное исполнение Клиент: Лакокрасочный завод, Финляндия FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM
Органо-растворимые, концентрированные универсальные пасты, взрывобезопасное исполнение Специализированные резервуары для хранения / Дозирующий центр для паст , двое весов Клиент: Лакокрасочный завод, Норвегия и Тайланд FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM
Контейнер/ Резервуарная станция с автоматическим дозирующим центром для органо-растворимых основ и концентрированных универсальных паст; Взрывобезопасное исполнение/Сертификат ATEX ГОСТ и RTN сертификат Автоматический дозирующий центр K 50/26 Ø Взрывобезопасные весы 300 кг ± 1 гр. / ATEX Ø Взрывобезопасные весы 3000 кг ± 10 гр. /ATEX Ø Взрывобезопасный ПК/Оперативный терминал Ø Резервуарная станция с электрическим управлением насосами Ø FÜLL CALIPSO программное обеспечение для лакокрасочных заводов Ø С возможностью оперативного контроля Ø Расчет стоимости работы Клиент: Койл-коутинг завод, Россия FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM

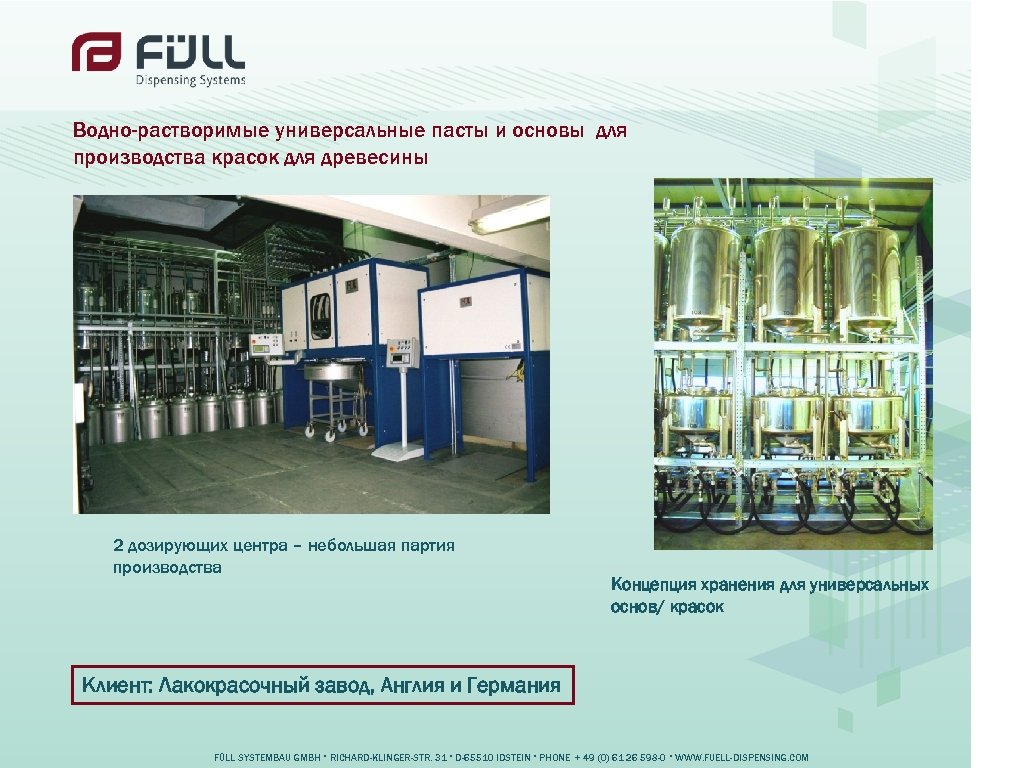

Водно-растворимые универсальные пасты и основы для производства красок для древесины 2 дозирующих центра – небольшая партия производства Концепция хранения для универсальных основ/ красок Клиент: Лакокрасочный завод, Англия и Германия FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM

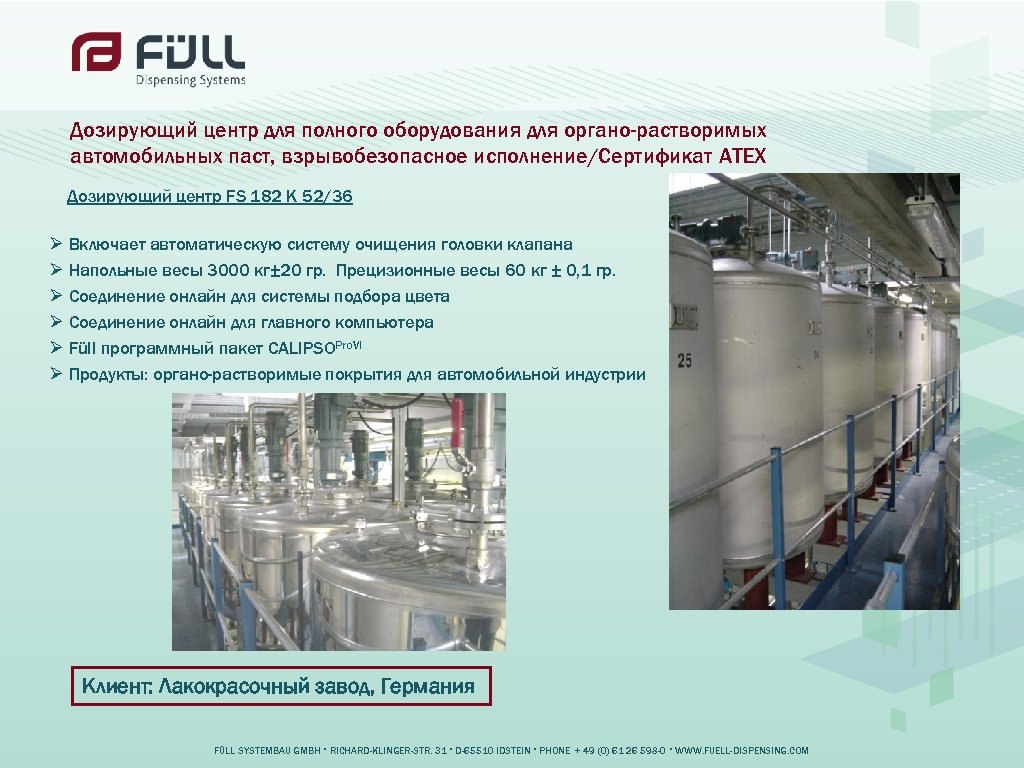

Дозирующий центр для полного оборудования для органо-растворимых автомобильных паст, взрывобезопасное исполнение/Сертификат ATEX Дозирующий центр FS 182 K 52/36 Ø Включает автоматическую систему очищения головки клапана Ø Напольные весы 3000 кг± 20 гр. Прецизионные весы 60 кг ± 0, 1 гр. Ø Соединение онлайн для системы подбора цвета Ø Соединение онлайн для главного компьютера Ø Füll программный пакет CALIPSOPro. VI Ø Продукты: органо-растворимые покрытия для автомобильной индустрии Клиент: Лакокрасочный завод, Германия FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM

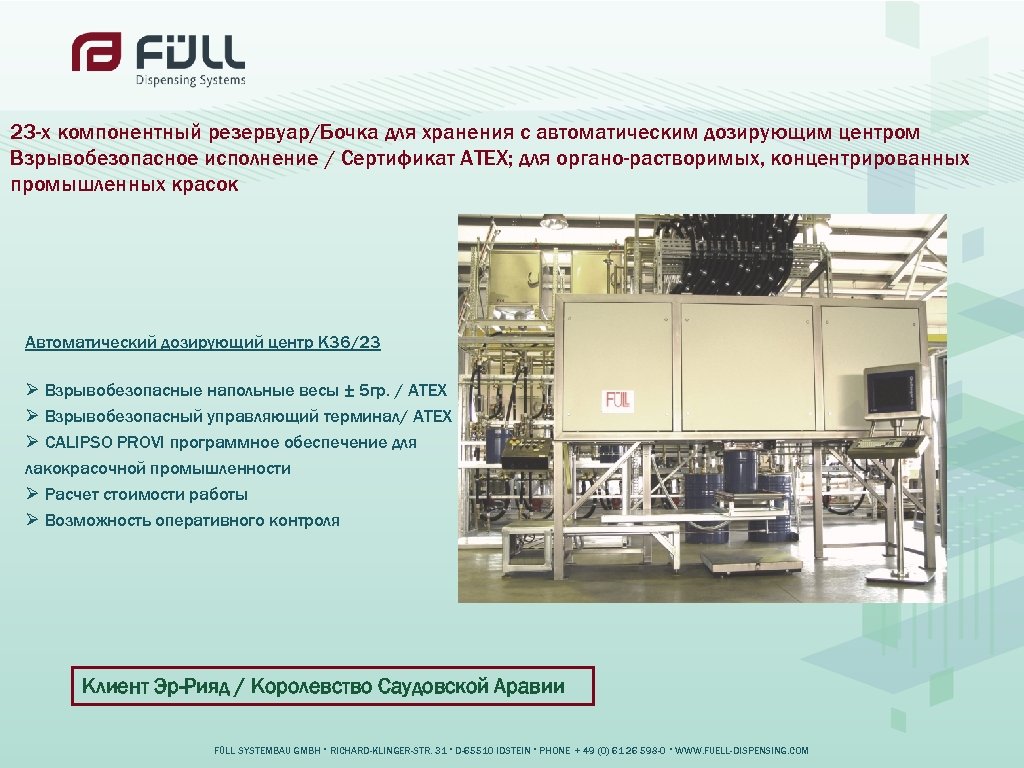

23 -х компонентный резервуар/Бочка для хранения с автоматическим дозирующим центром Взрывобезопасное исполнение / Сертификат ATEX; для органо-растворимых, концентрированных промышленных красок Автоматический дозирующий центр K 36/23 Ø Взрывобезопасные напольные весы ± 5 гр. / ATEX Ø Взрывобезопасный управляющий терминал/ ATEX Ø CALIPSO PROVI программное обеспечение для лакокрасочной промышленности Ø Расчет стоимости работы Ø Возможность оперативного контроля Клиент Эр-Рияд / Королевство Саудовской Аравии FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM

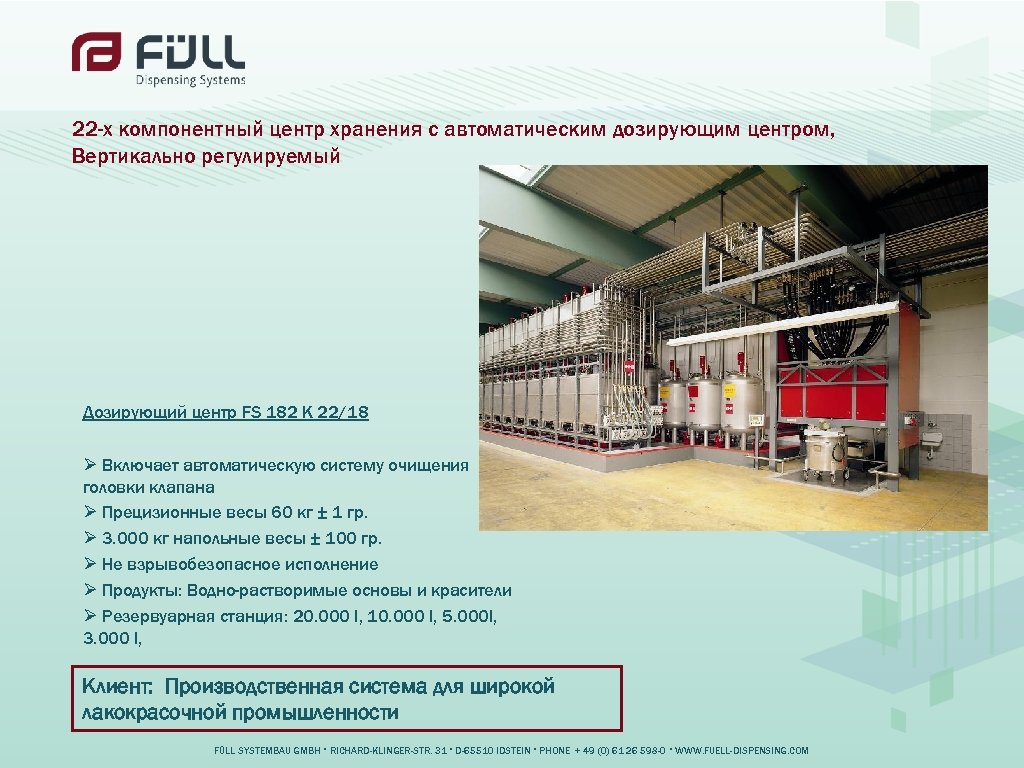

22 -х компонентный центр хранения с автоматическим дозирующим центром, Вертикально регулируемый Дозирующий центр FS 182 K 22/18 Ø Включает автоматическую систему очищения головки клапана Ø Прецизионные весы 60 кг ± 1 гр. Ø 3. 000 кг напольные весы ± 100 гр. Ø Не взрывобезопасное исполнение Ø Продукты: Водно-растворимые основы и красители Ø Резервуарная станция: 20. 000 l, 10. 000 l, 5. 000 l, 3. 000 l, Клиент: Производственная система для широкой лакокрасочной промышленности FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM
Системы хранения и 3 автоматические системы дозирования Взрывобезопасное исполнение Продукты: Краска для искусственной кожи , декоративные краски и ПВХ пластизоль Клиент: Аль Джубаиль / Королевство Саудовской Аравии FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM

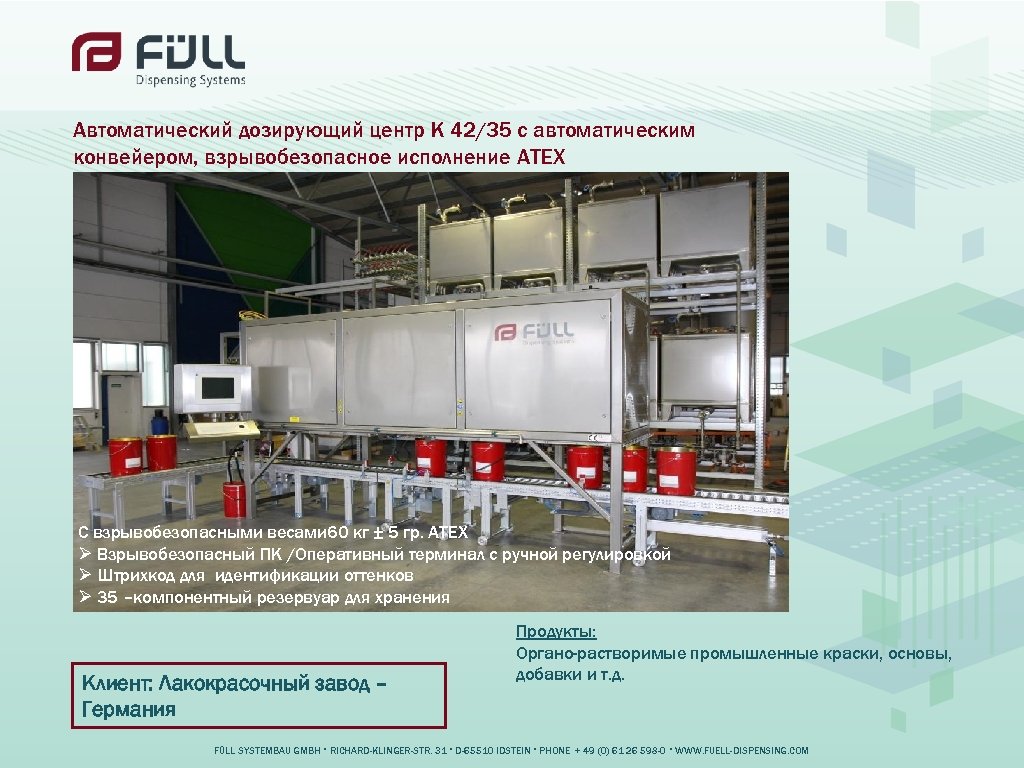

Автоматический дозирующий центр K 42/35 с автоматическим конвейером, взрывобезопасное исполнение ATEX С взрывобезопасными весами 60 кг ± 5 гр. ATEX Ø Взрывобезопасный ПК /Оперативный терминал с ручной регулировкой Ø Штрихкод для идентификации оттенков Ø 35 –компонентный резервуар для хранения Клиент: Лакокрасочный завод – Германия Продукты: Органо-растворимые промышленные краски, основы, добавки и т. д. FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM
Система хранения с полным оборудованием, автоматический дозирующий центр, взрывобезопасное исполнение, Сертификат ATEX для органо-растворимых промышленных красок Дозирующий центр FS 182 K 42/32 ØВключает автоматическую систему очищения головки клапана Ø Напольные весы 300 кг ± 1, 0 гр. с прецизионные весы 60 кг ± 0, 1 гр. Ø Полная электрическая установка Ø Взрывобезопасное исполнение Ø FUELL Программный пакет CALIPSOPro. Vi Ø Продукция: органо-растворимые пасты, смолы, добавки и внешние растворители Ø Резервуарная станция 5. 000 l, 3. 000 l, 1. 500 l Клиент: Стамбул/ Gebze / Турция FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM

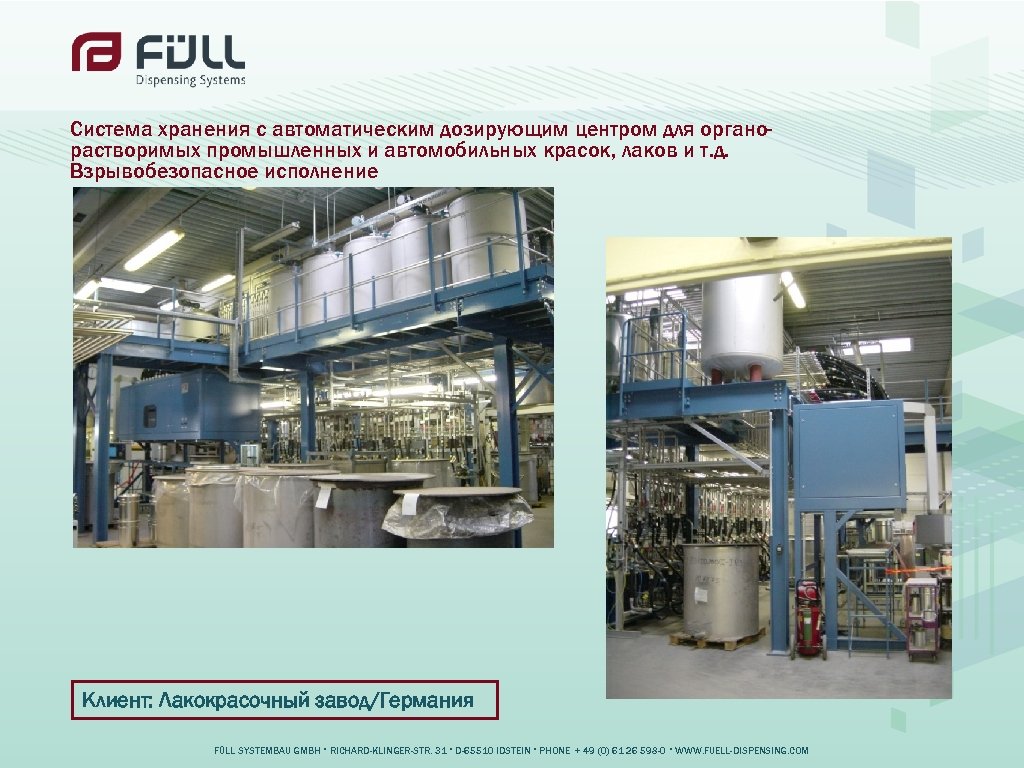

Система хранения с автоматическим дозирующим центром для органорастворимых промышленных и автомобильных красок, лаков и т. д. Взрывобезопасное исполнение Клиент: Лакокрасочный завод/Германия FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM

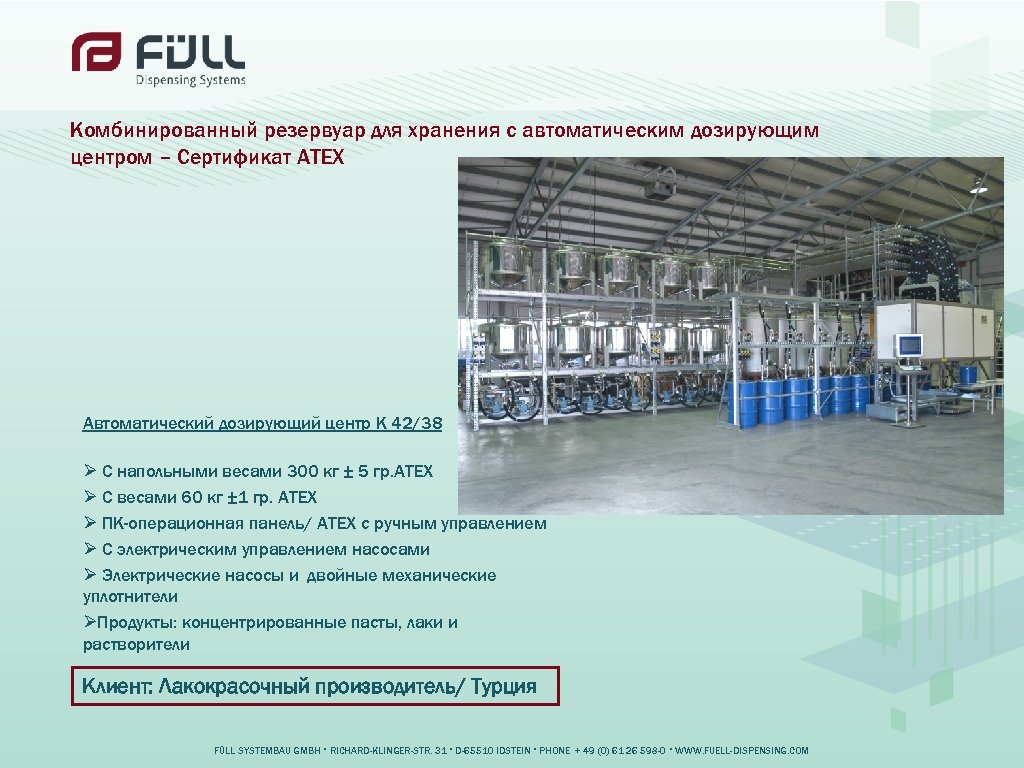

Комбинированный резервуар для хранения с автоматическим дозирующим центром – Сертификат ATEX Автоматический дозирующий центр K 42/38 Ø С напольными весами 300 кг ± 5 гр. ATEX Ø С весами 60 кг ± 1 гр. ATEX Ø ПК-операционная панель/ ATEX с ручным управлением Ø С электрическим управлением насосами Ø Электрические насосы и двойные механические уплотнители ØПродукты: концентрированные пасты, лаки и растворители Клиент: Лакокрасочный производитель/ Турция FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM

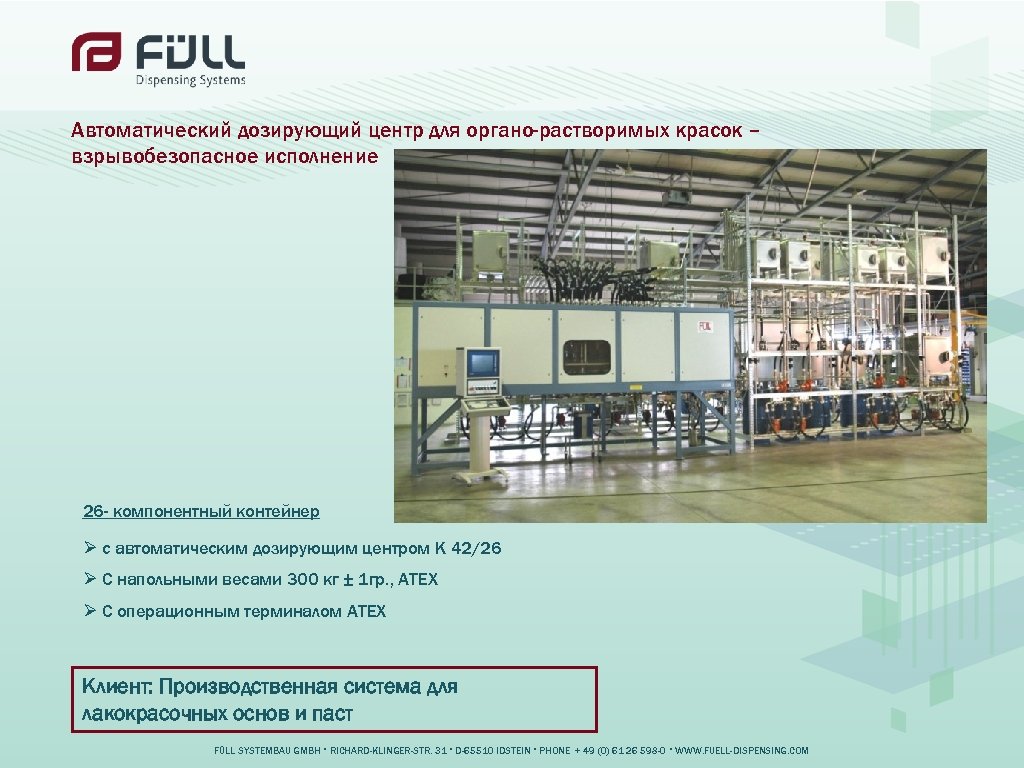

Автоматический дозирующий центр для органо-растворимых красок – взрывобезопасное исполнение 26 - компонентный контейнер Ø с автоматическим дозирующим центром K 42/26 Ø С напольными весами 300 кг ± 1 гр. , ATEX Ø С операционным терминалом ATEX Клиент: Производственная система для лакокрасочных основ и паст FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM

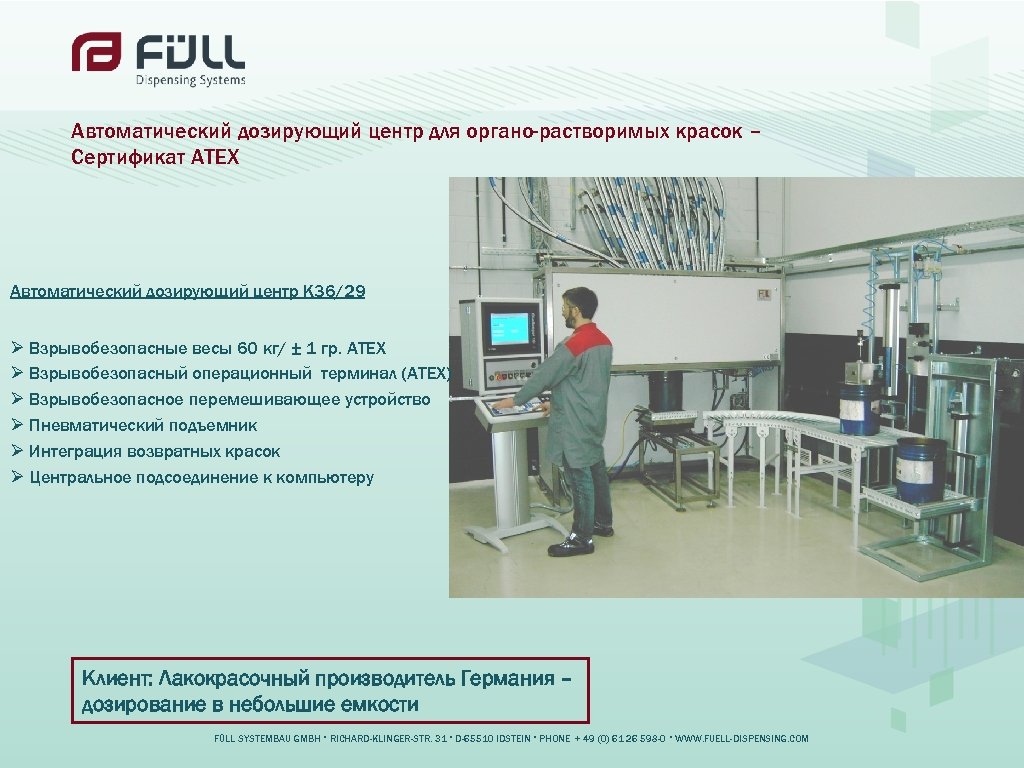

Автоматический дозирующий центр для органо-растворимых красок – Сертификат ATEX Автоматический дозирующий центр K 36/29 Ø Взрывобезопасные весы 60 кг/ ± 1 гр. ATEX Ø Взрывобезопасный операционный терминал (ATEX) Ø Взрывобезопасное перемешивающее устройство Ø Пневматический подъемник Ø Интеграция возвратных красок Ø Центральное подсоединение к компьютеру Клиент: Лакокрасочный производитель Германия – дозирование в небольшие емкости FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM

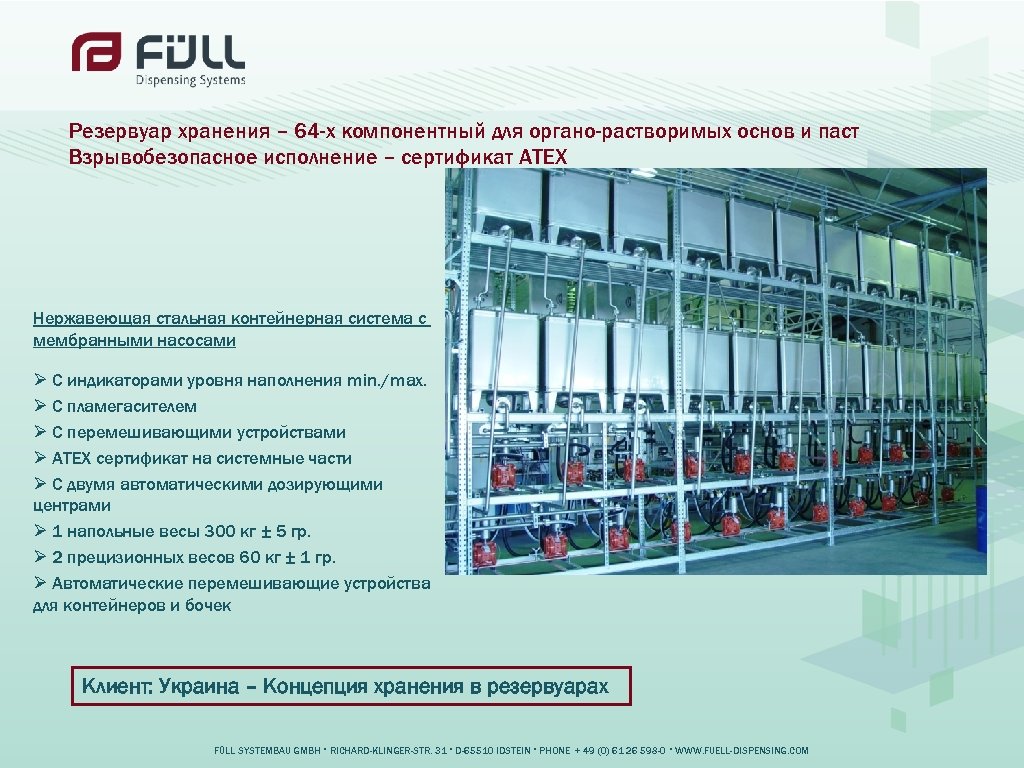

Резервуар хранения – 64 -х компонентный для органо-растворимых основ и паст Взрывобезопасное исполнение – сертификат ATEX Нержавеющая стальная контейнерная система с мембранными насосами Ø С индикаторами уровня наполнения min. /max. Ø С пламегасителем Ø С перемешивающими устройствами Ø ATEX сертификат на системные части Ø С двумя автоматическими дозирующими центрами Ø 1 напольные весы 300 кг ± 5 гр. Ø 2 прецизионных весов 60 кг ± 1 гр. Ø Автоматические перемешивающие устройства для контейнеров и бочек Клиент: Украина – Концепция хранения в резервуарах FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM

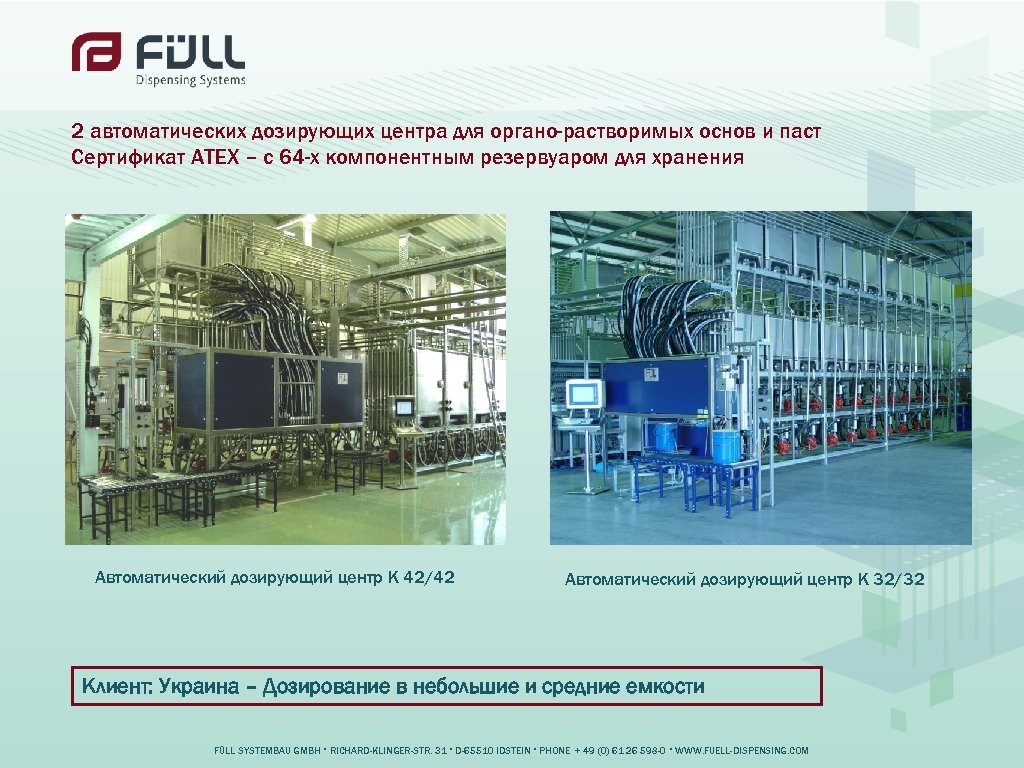

2 автоматических дозирующих центра для органо-растворимых основ и паст Сертификат ATEX – с 64 -х компонентным резервуаром для хранения Автоматический дозирующий центр K 42/42 Автоматический дозирующий центр K 32/32 Клиент: Украина – Дозирование в небольшие и средние емкости FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM

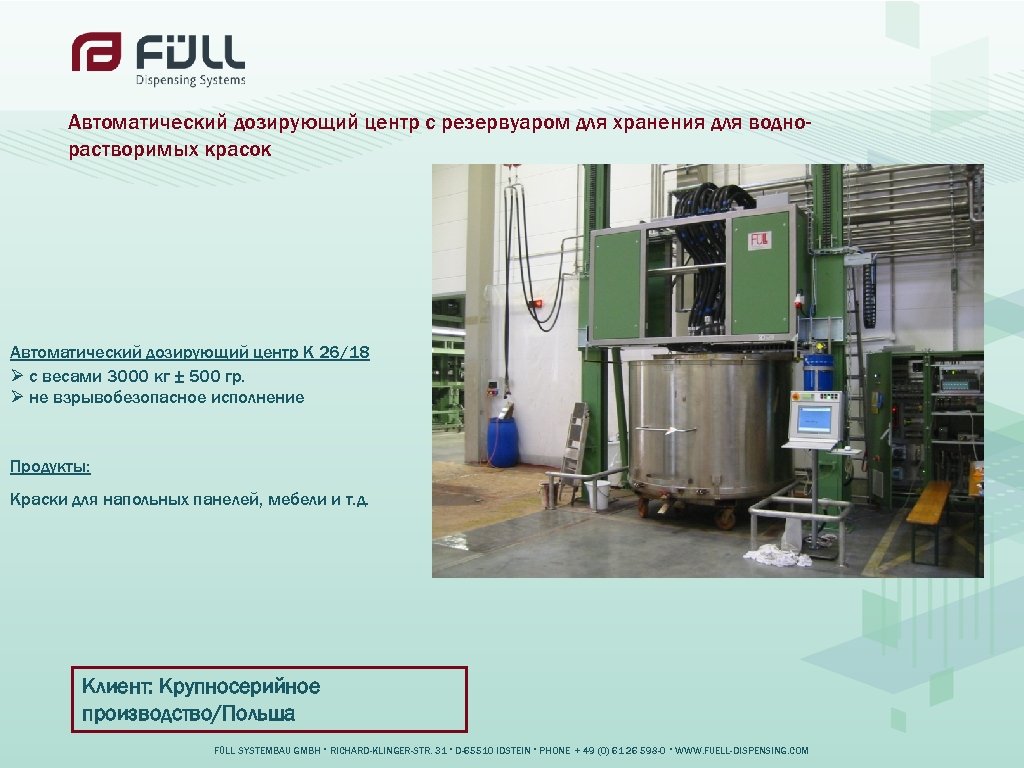

Автоматический дозирующий центр с резервуаром для хранения для воднорастворимых красок Автоматический дозирующий центр K 26/18 Ø с весами 3000 кг ± 500 гр. Ø не взрывобезопасное исполнение Продукты: Краски для напольных панелей, мебели и т. д. Клиент: Крупносерийное производство/Польша FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM

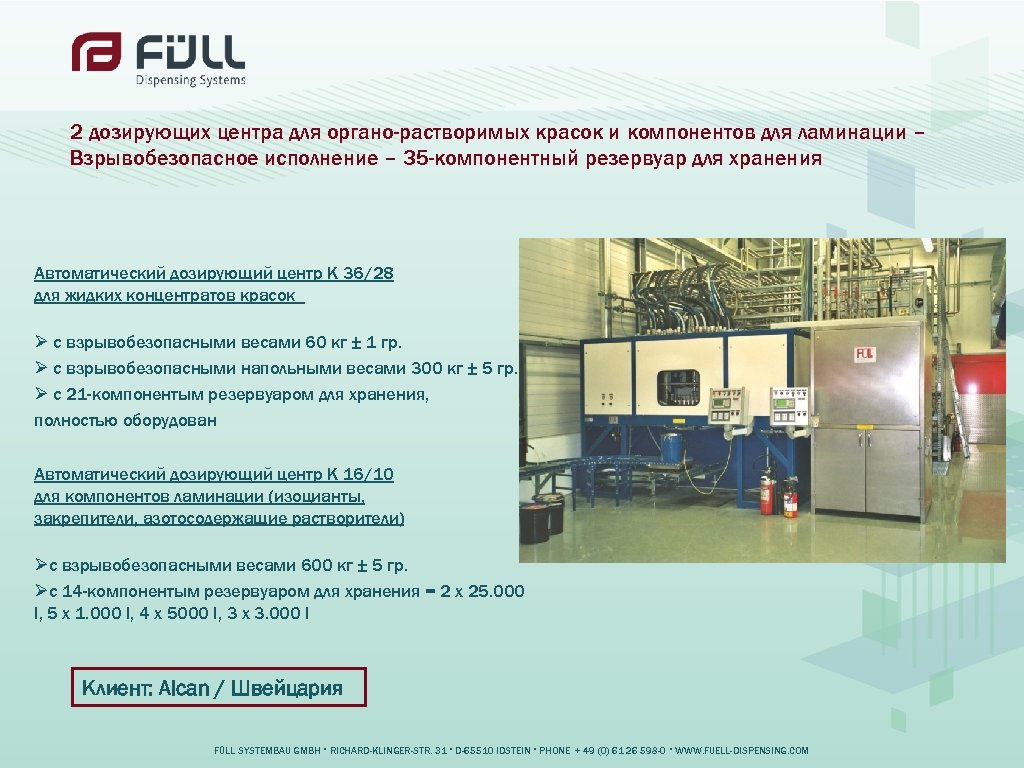

2 дозирующих центра для органо-растворимых красок и компонентов для ламинации – Взрывобезопасное исполнение – 35 -компонентный резервуар для хранения Автоматический дозирующий центр K 36/28 для жидких концентратов красок Ø с взрывобезопасными весами 60 кг ± 1 гр. Ø с взрывобезопасными напольными весами 300 кг ± 5 гр. Ø с 21 -компонентым резервуаром для хранения, полностью оборудован Автоматический дозирующий центр K 16/10 для компонентов ламинации (изоцианты, закрепители, азотосодержащие растворители) Øс взрывобезопасными весами 600 кг ± 5 гр. Øс 14 -компонентым резервуаром для хранения = 2 x 25. 000 l, 5 x 1. 000 l, 4 x 5000 l, 3 x 3. 000 l Клиент: Alcan / Швейцария FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM

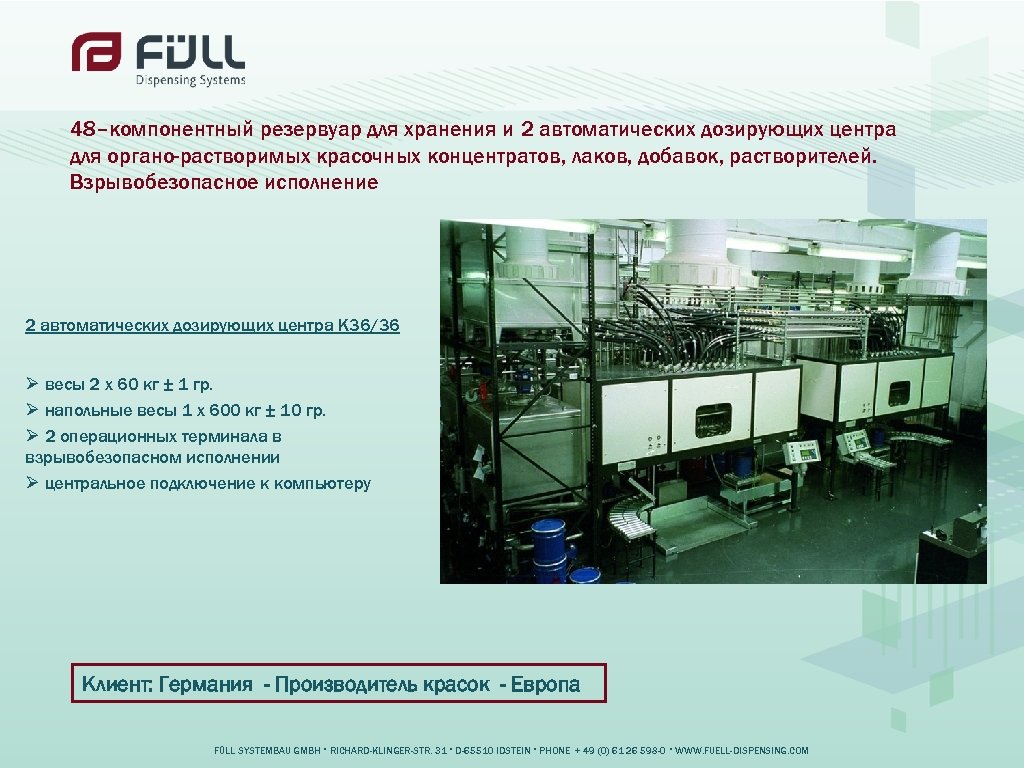

48–компонентный резервуар для хранения и 2 автоматических дозирующих центра для органо-растворимых красочных концентратов, лаков, добавок, растворителей. Взрывобезопасное исполнение 2 автоматических дозирующих центра K 36/36 Ø весы 2 x 60 кг ± 1 гр. Ø напольные весы 1 x 600 кг ± 10 гр. Ø 2 операционных терминала в взрывобезопасном исполнении Ø центральное подключение к компьютеру Клиент: Германия - Производитель красок - Европа FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM

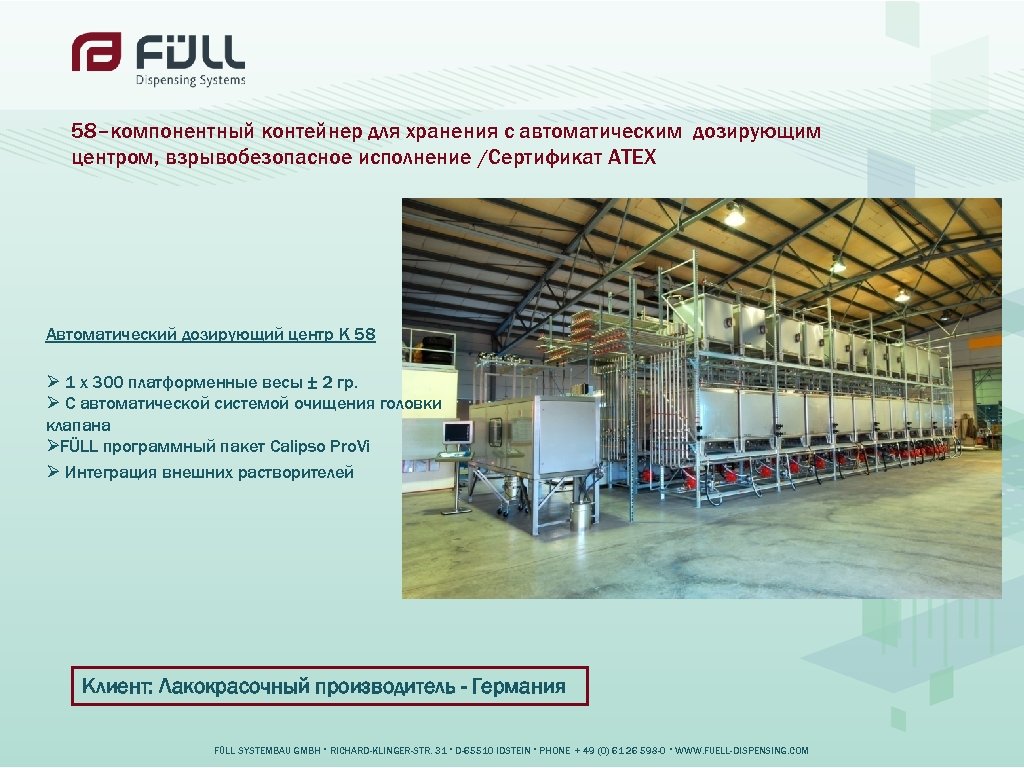

58–компонентный контейнер для хранения с автоматическим дозирующим центром, взрывобезопасное исполнение /Сертификат ATEX Автоматический дозирующий центр K 58 Ø 1 x 300 платформенные весы ± 2 гр. Ø С автоматической системой очищения головки клапана ØFÜLL программный пакет Calipso Pro. Vi Ø Интеграция внешних растворителей Клиент: Лакокрасочный производитель - Германия FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM

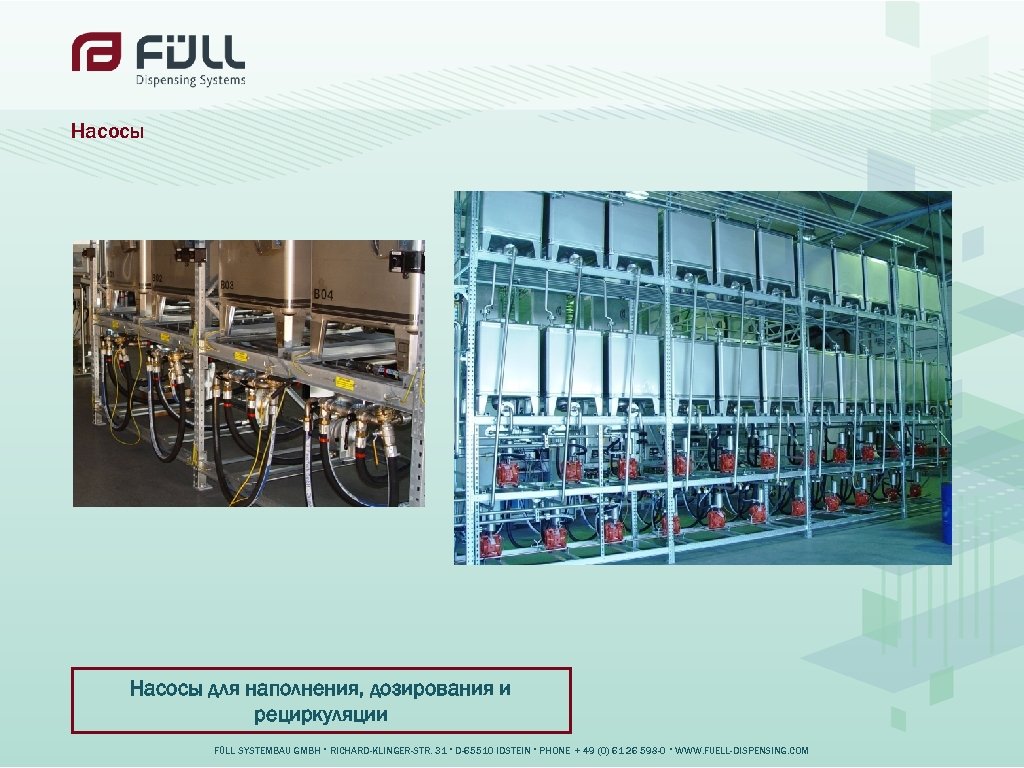

Насосы для наполнения, дозирования и рециркуляции FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM

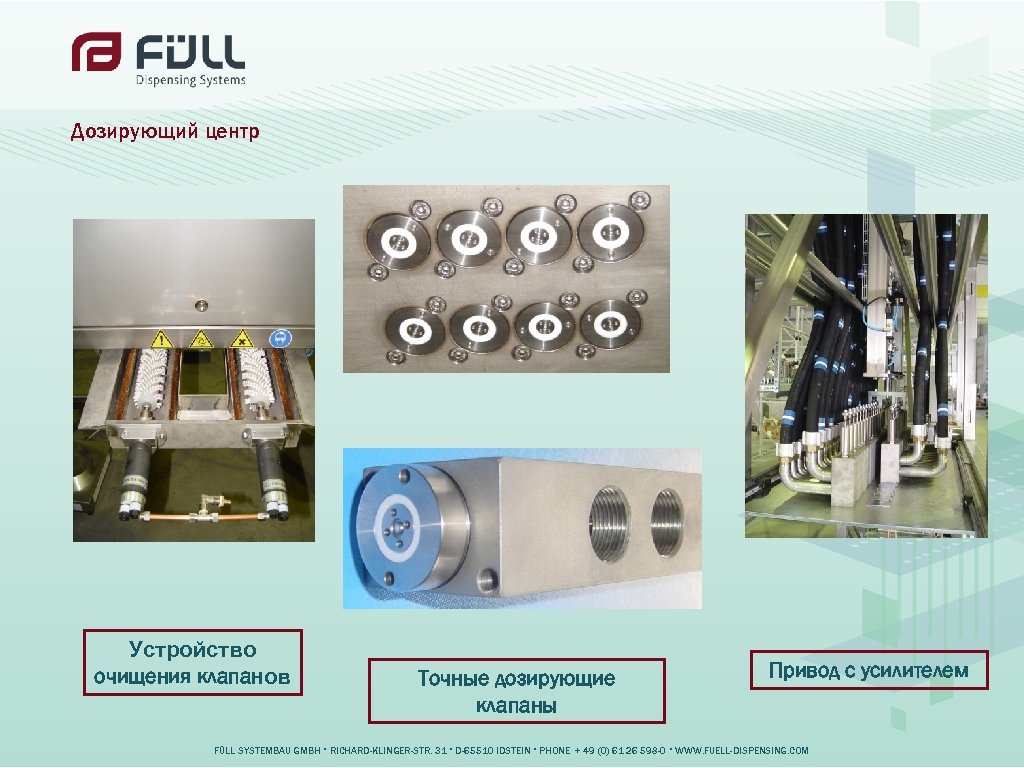

Дозирующий центр Устройство очищения клапанов Точные дозирующие клапаны Привод с усилителем FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM

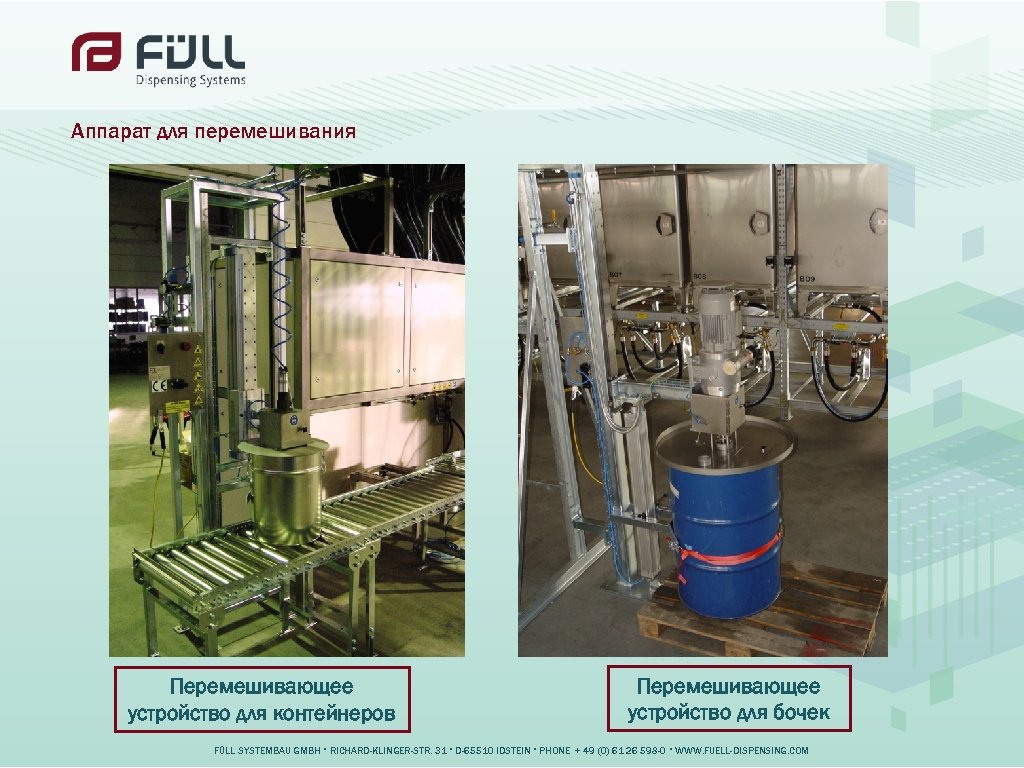

Аппарат для перемешивания Перемешивающее устройство для контейнеров Перемешивающее устройство для бочек FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM

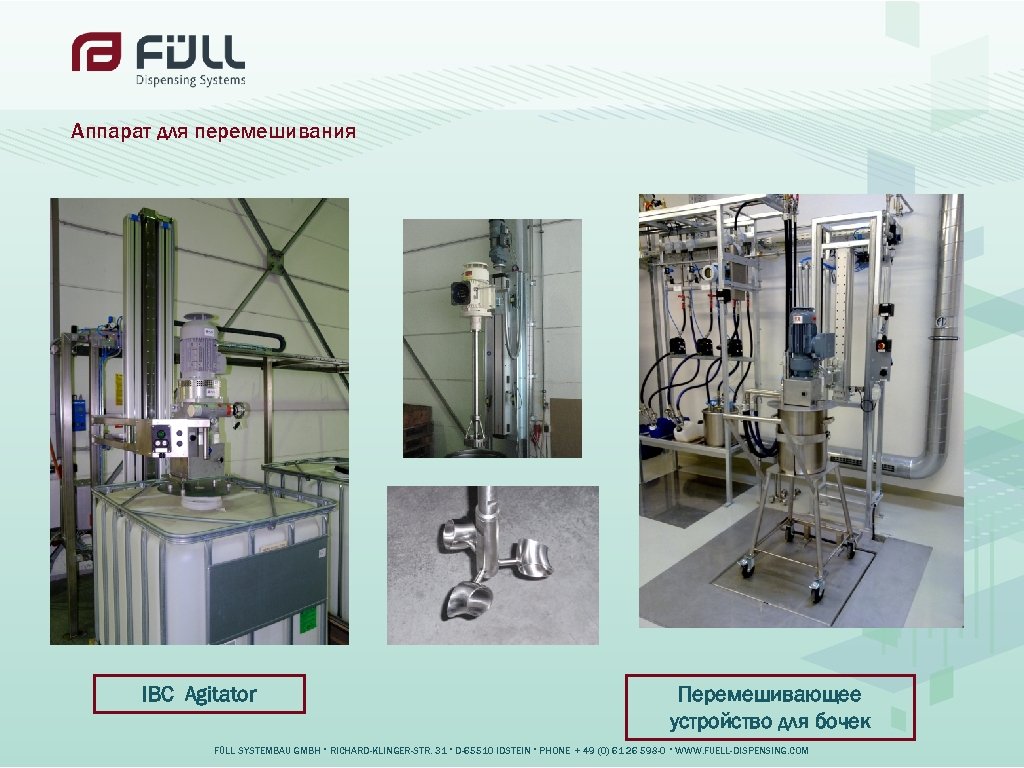

Аппарат для перемешивания IBC Agitator Перемешивающее устройство для бочек FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM
БОЛЬШОЕ СПАСИБО ЗА ВНИМАНИЕ FÜLL SYSTEMBAU GMBH • RICHARD-KLINGER-STR. 31 • D-65510 IDSTEIN • PHONE + 49 (0) 61 26 598 -0 • WWW. FUELL-DISPENSING. COM
