Презентация компании «Фран. Сис» - официального представителя оборудования «SD 3» в России 2010

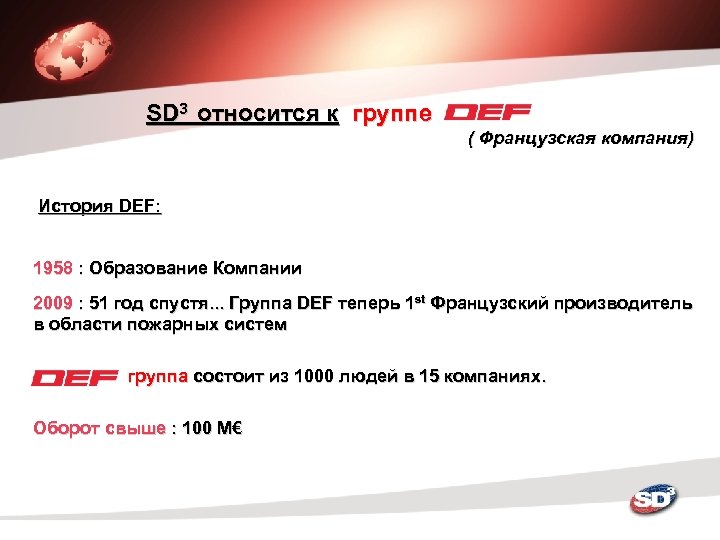

SD 3 относится к группе ( Французская компания) История DEF: 1958 : Образование Компании 2009 : 51 год спустя. . . Группа DEF теперь 1 st Французский производитель в области пожарных систем группа состоит из 1000 людей в 15 компаниях. Оборот свыше : 100 M€
ОБЪЕКТЫ DEF SD 3 относится к DEF Аэропорт Шарльде-Голь ЕВРОТУННЕЛЬ Бизнес центр Научнопромышленный городок Французская АЭС
ПРЕЗЕНТАЦИЯ 1 / ФАБРИКИ ГРУППЫ: Фабрика по производству извещателей / ручных извещателей / модулей Фабрика по производству аналоговых, адресно-аналоговых, интерактивных панелей
ФАБРИКА ПРОИЗВОДСТВА ИЗВЕЩАТЕЛЕЙ § Дата основания : 1988 § Сертификация ISO 9001 § Персонал : 38 § Производство : 1 000 /год § Местоположение : Pithiviers § (80 км от Парижа) § Оборот в 2008 : 10 M€ § Всего изготовлено извещателей : 2008 : 450 000 извещателей 150 000 автономных извещателей

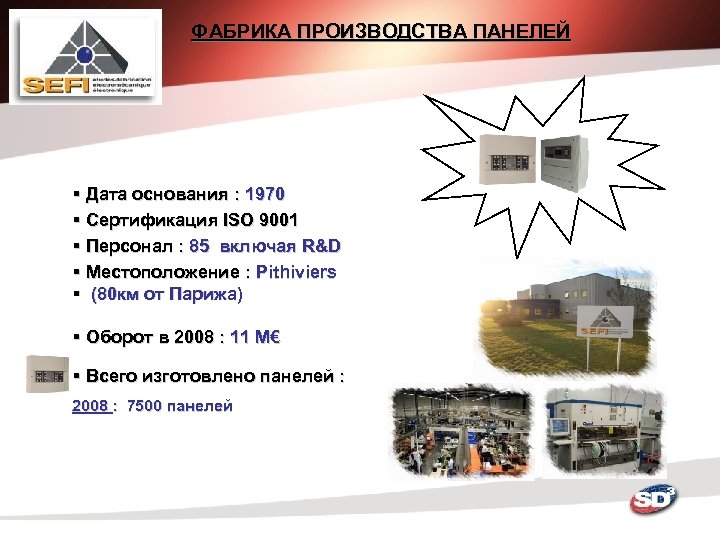

ФАБРИКА ПРОИЗВОДСТВА ПАНЕЛЕЙ § Дата основания : 1970 § Сертификация ISO 9001 § Персонал : 85 включая R&D § Местоположение : Pithiviers § (80 км от Парижа) § Оборот в 2008 : 11 M€ § Всего изготовлено панелей : 2008 : 7500 панелей
ИНТЕЛЛЕКТУАЛЬНОИНТЕРАКТИВНЫЕ ПАНЕЛИ И ДЕТЕКТОРЫ

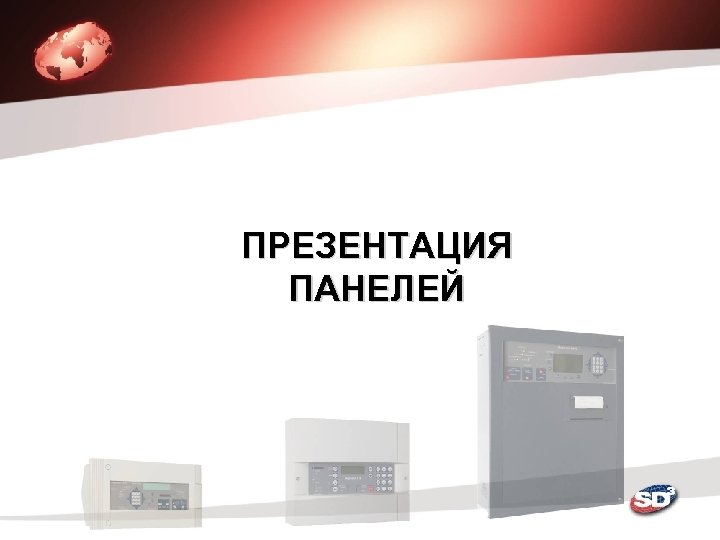

ПРЕЗЕНТАЦИЯ ПАНЕЛЕЙ

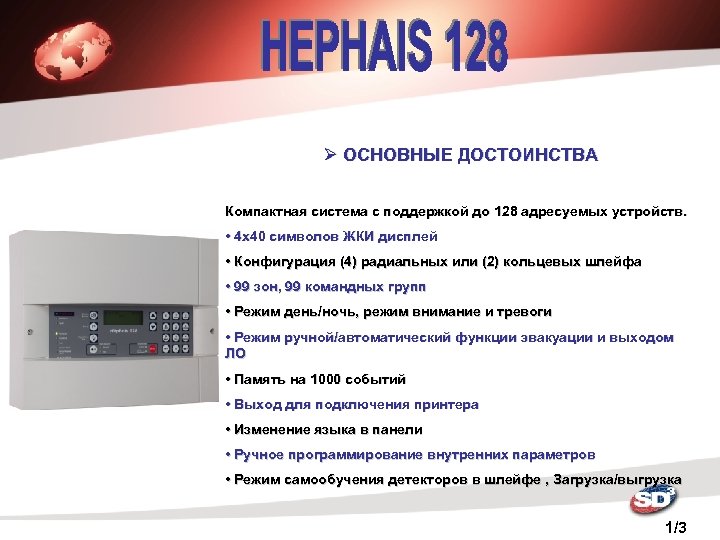

Ø ОСНОВНЫЕ ДОСТОИНСТВА Компактная система с поддержкой до 128 адресуемых устройств. • 4 х40 символов ЖКИ дисплей • Конфигурация (4) радиальных или (2) кольцевых шлейфа • 99 зон, 99 командных групп • Режим день/ночь, режим внимание и тревоги • Режим ручной/автоматический функции эвакуации и выходом ЛО • Память на 1000 событий • Выход для подключения принтера • Изменение языка в панели • Ручное программирование внутренних параметров • Режим самообучения детекторов в шлейфе , Загрузка/выгрузка 1/3

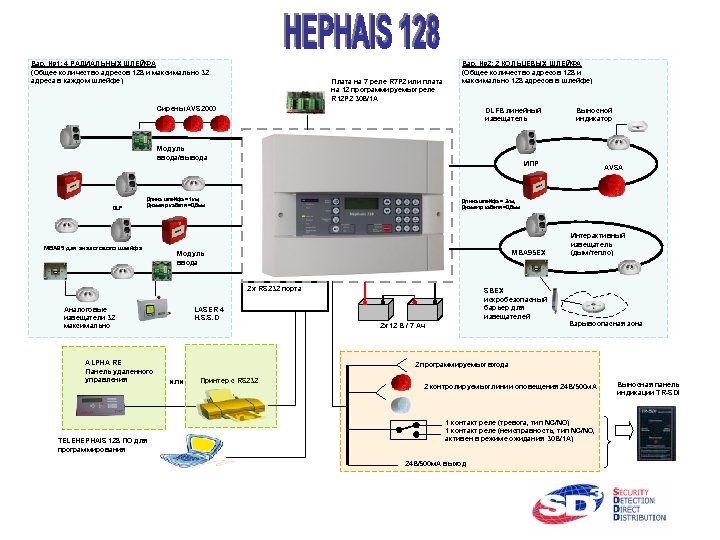

Вар. № 1: 4 РАДИАЛЬНЫХ ШЛЕЙФА (Общее количество адресов 128 и максимально 32 адреса в каждом шлейфе) Плата на 7 реле R 7 P 2 или плата на 12 программируемых реле R 12 P 2 30 В/1 A Вар. № 2: 2 КОЛЬЦЕВЫХ ШЛЕЙФА (Общее количество адресов 128 и максимально 128 адресов в шлейфе) Сирены AVS 2000 DLFB линейный извещатель Модуль ввода/вывода DLF ИПР Длина шлейфа = 1 км, Диаметр кабеля =0, 8 мм MBA 95 для аналогового шлейфа MBA 95 EX 2 x RS 232 порта ALPHA RE Панель удаленного управления TELEHEPHAIS 128 ПО для программирования AVSA Длина шлейфа = 2 км, Диаметр кабеля =0, 8 мм Модуль ввода Аналоговые извещатели 32 максимально Выносной индикатор SBEX искробезопасный барьер для извещателей LASER 4 H. S. S. D 2 x 12 В / 7 Ач Интерактивный извещатель (дым/тепло) Взрывоопасная зона 2 программируемых входа или Принтер с RS 232 2 контролируемых линии оповещения 24 В/500 м. А 1 контакт реле (тревога, тип NC/NO) 1 контакт реле (неисправность, тип NC/NO, активен в режиме ожидания 30 В/1 A) 24 В/500 м. А выход Выносная панель индикации TR-SDI

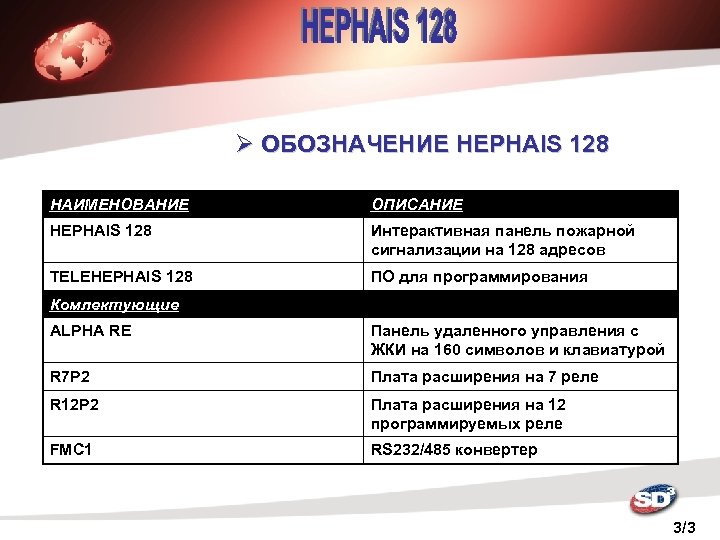

Ø ОБОЗНАЧЕНИЕ HEPHAIS 128 НАИМЕНОВАНИЕ ОПИСАНИЕ HEPHAIS 128 Интерактивная панель пожарной сигнализации на 128 адресов TELEHEPHAIS 128 ПО для программирования Комлектующие ALPHA RE Панель удаленного управления с ЖКИ на 160 символов и клавиатурой R 7 P 2 Плата расширения на 7 реле R 12 P 2 Плата расширения на 12 программируемых реле FMC 1 RS 232/485 конвертер 3/3

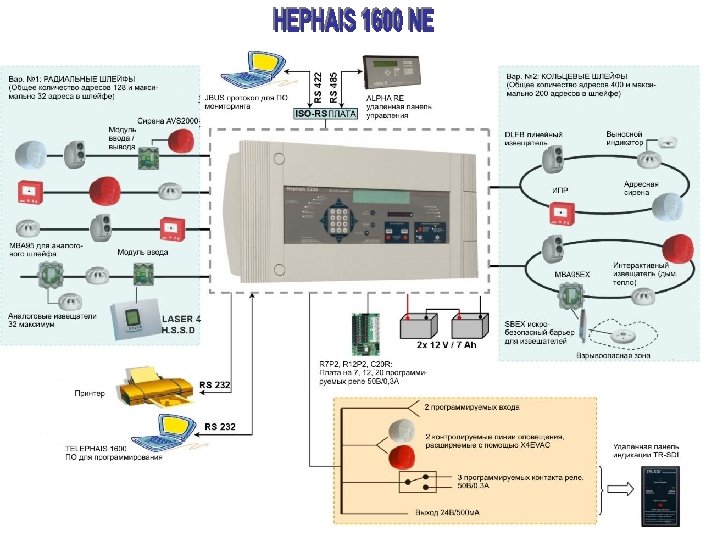

Ø ОСНОВНЫЕ ДОСТОИНСТВА Компактная система с поддержкой до 400 адресуемых устройств. • 4 х40 символов ЖКИ дисплей • Конфигурация (4) радиальных или (2) кольцевых шлейфа • 256 зон, 128 командных групп • Режим день/ночь, режим внимание и тревоги, подстройка чувствительности • Режим ручной/автоматический функции эвакуации и выходом ЛО • Память на 1000 событий, с датой и временем • Выход для подключения принтера • Изменение языка в панели • Ручное программирование внутренних параметров • JBUS протокол для ПО мониторинга • Режим самообучения детекторов в шлейфе

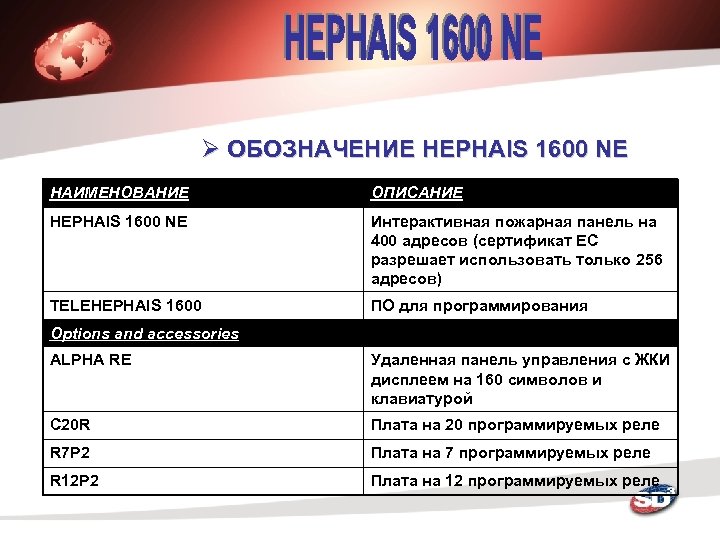

Ø ОБОЗНАЧЕНИЕ HEPHAIS 1600 NE НАИМЕНОВАНИЕ ОПИСАНИЕ HEPHAIS 1600 NE Интерактивная пожарная панель на 400 адресов (сертификат ЕС разрешает использовать только 256 адресов) TELEHEPHAIS 1600 ПО для программирования Options and accessories ALPHA RE Удаленная панель управления с ЖКИ дисплеем на 160 символов и клавиатурой C 20 R Плата на 20 программируемых реле R 7 P 2 Плата на 7 программируемых реле R 12 P 2 Плата на 12 программируемых реле

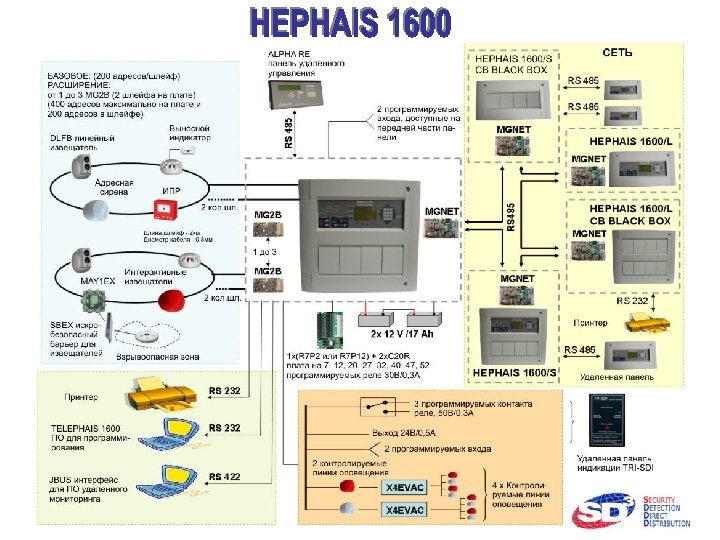

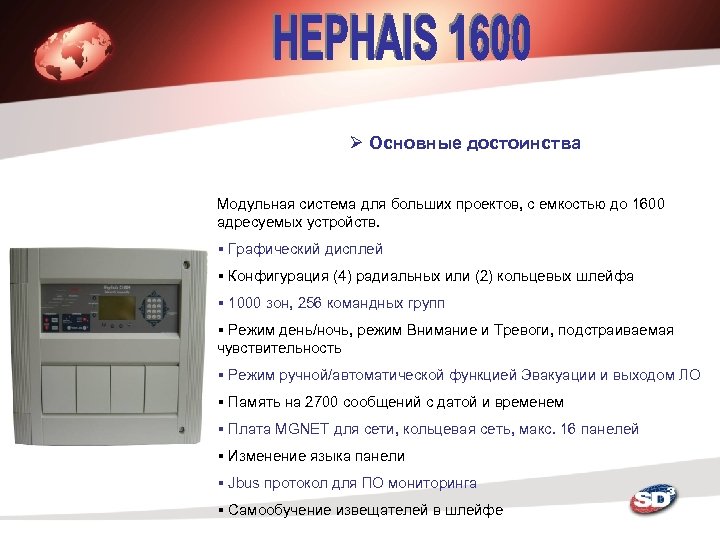

Ø Основные достоинства Модульная система для больших проектов, с емкостью до 1600 адресуемых устройств. § Графический дисплей § Конфигурация (4) радиальных или (2) кольцевых шлейфа § 1000 зон, 256 командных групп § Режим день/ночь, режим Внимание и Тревоги, подстраиваемая чувствительность § Режим ручной/автоматической функцией Эвакуации и выходом ЛО § Память на 2700 сообщений с датой и временем § Плата MGNET для сети, кольцевая сеть, макс. 16 панелей § Изменение языка панели § Jbus протокол для ПО мониторинга § Самообучение извещателей в шлейфе

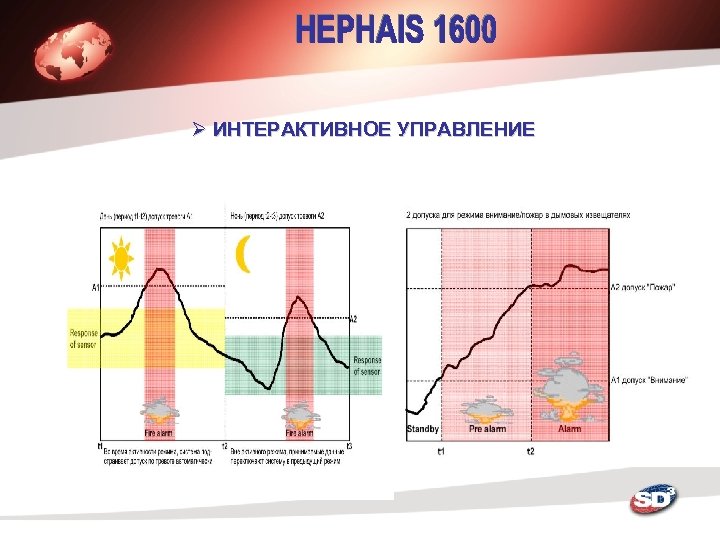

Ø ИНТЕРАКТИВНОЕ УПРАВЛЕНИЕ

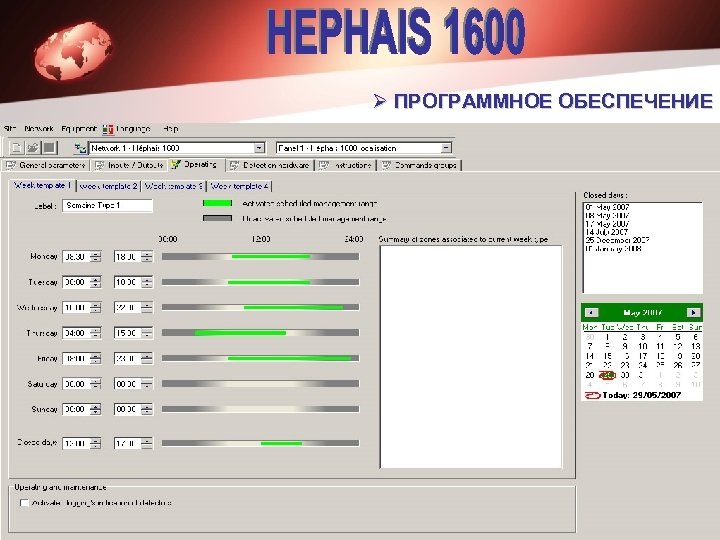

Ø ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

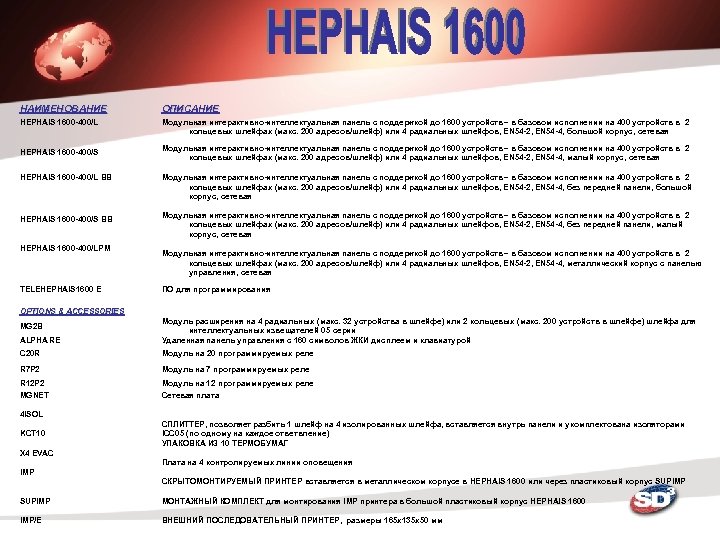

НАИМЕНОВАНИЕ ОПИСАНИЕ HEPHAIS 1600 -400/L Модульная интерактивно-интеллектуальная панель с поддержкой до 1600 устройств – в базовом исполнении на 400 устройств в 2 кольцевых шлейфах (макс. 200 адресов/шлейф) или 4 радиальных шлейфов, EN 54 -2, EN 54 -4, большой корпус, сетевая HEPHAIS 1600 -400/S HEPHAIS 1600 -400/L BB HEPHAIS 1600 -400/S BB HEPHAIS 1600 -400/LPM TELEHEPHAIS 1600 E Модульная интерактивно-интеллектуальная панель с поддержкой до 1600 устройств – в базовом исполнении на 400 устройств в 2 кольцевых шлейфах (макс. 200 адресов/шлейф) или 4 радиальных шлейфов, EN 54 -2, EN 54 -4, малый корпус, сетевая Модульная интерактивно-интеллектуальная панель с поддержкой до 1600 устройств – в базовом исполнении на 400 устройств в 2 кольцевых шлейфах (макс. 200 адресов/шлейф) или 4 радиальных шлейфов, EN 54 -2, EN 54 -4, без передней панели, большой корпус, сетевая Модульная интерактивно-интеллектуальная панель с поддержкой до 1600 устройств – в базовом исполнении на 400 устройств в 2 кольцевых шлейфах (макс. 200 адресов/шлейф) или 4 радиальных шлейфов, EN 54 -2, EN 54 -4, без передней панели, малый корпус, сетевая Модульная интерактивно-интеллектуальная панель с поддержкой до 1600 устройств – в базовом исполнении на 400 устройств в 2 кольцевых шлейфах (макс. 200 адресов/шлейф) или 4 радиальных шлейфов, EN 54 -2, EN 54 -4, металлический корпус с панелью управления, сетевая ПО для программирования OPTIONS & ACCESSORIES ALPHA RE Модуль расширения на 4 радиальных (макс. 32 устройства в шлейфе) или 2 кольцевых (макс. 200 устройств в шлейфе) шлейфа для интеллектуальных извещателей 05 серии Удаленная панель управления с 160 символов ЖКИ дисплеем и клавиатурой C 20 R Модуль на 20 программируемых реле R 7 P 2 Модуль на 7 программируемых реле R 12 P 2 MGNET Модуль на 12 программируемых реле Сетевая плата MG 2 B 4 ISOL KCT 10 СПЛИТТЕР, позволяет разбить 1 шлейф на 4 изолированных шлейфа, вставляется внутрь панели и укомплектована изоляторами ICC 05 (по одному на каждое ответвление) УПАКОВКА ИЗ 10 ТЕРМОБУМАГ X 4 EVAC Плата на 4 контролируемых линии оповещения IMP СКРЫТОМОНТИРУЕМЫЙ ПРИНТЕР вставляется в металлическом корпусе в HEPHAIS 1600 или через пластиковый корпус SUPIMP МОНТАЖНЫЙ КОМПЛЕКТ для монтирования IMP принтера в большой пластиковый корпус HEPHAIS 1600 IMP/E ВНЕШНИЙ ПОСЛЕДОВАТЕЛЬНЫЙ ПРИНТЕР, размеры 165 x 135 x 50 мм
Ø ИЗОБРАЖЕНИЯ ПАНЕЛЕЙ : HEPHAIS 1600 -400/L HEPHAIS 1600 -400/S HEPHAIS 1600 -400/L BB HEPHAIS 1600 -400/S BB HEPHAIS 1600 -400 LPM RFH 1600 + CO 3 U

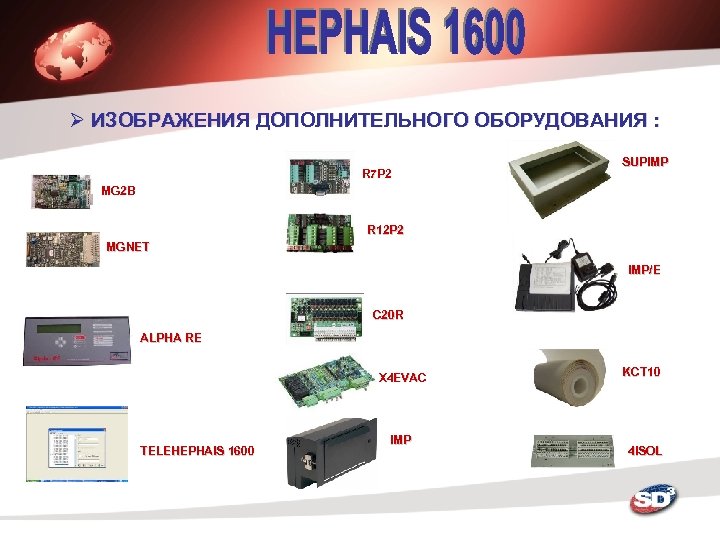

Ø ИЗОБРАЖЕНИЯ ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ : R 7 P 2 SUPIMP MG 2 B R 12 P 2 MGNET IMP/E C 20 R ALPHA RE X 4 EVAC TELEHEPHAIS 1600 IMP KCT 10 4 ISOL

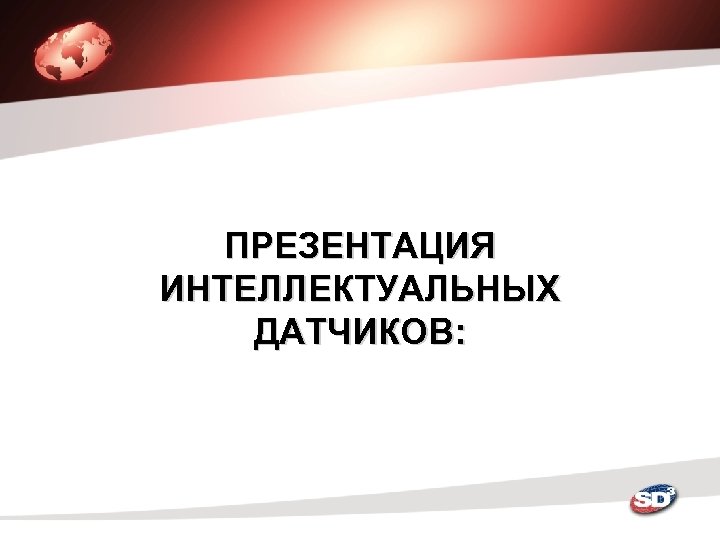

ПРЕЗЕНТАЦИЯ ИНТЕЛЛЕКТУАЛЬНЫХ ДАТЧИКОВ:

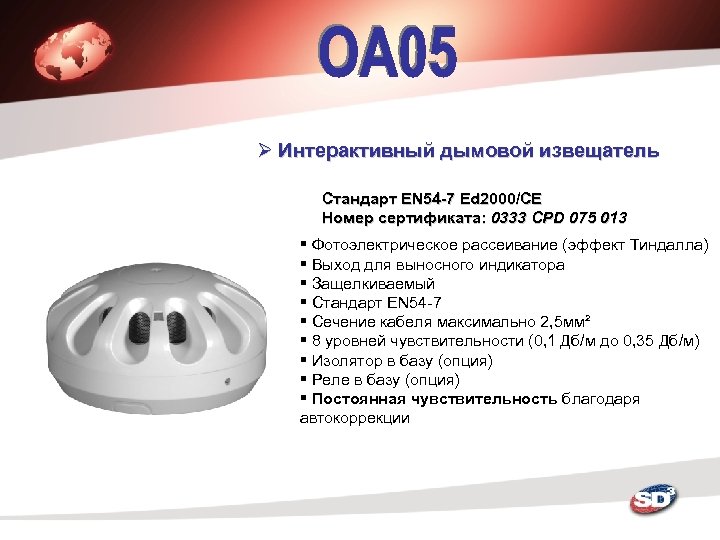

Ø Интерактивный дымовой извещатель Стандарт EN 54 -7 Ed 2000/CE Номер сертификата: 0333 CPD 075 013 § Фотоэлектрическое рассеивание (эффект Тиндалла) § Выход для выносного индикатора § Защелкиваемый § Стандарт EN 54 -7 § Сечение кабеля максимально 2, 5 мм² § 8 уровней чувствительности (0, 1 Дб/м до 0, 35 Дб/м) § Изолятор в базу (опция) § Реле в базу (опция) § Постоянная чувствительность благодаря автокоррекции

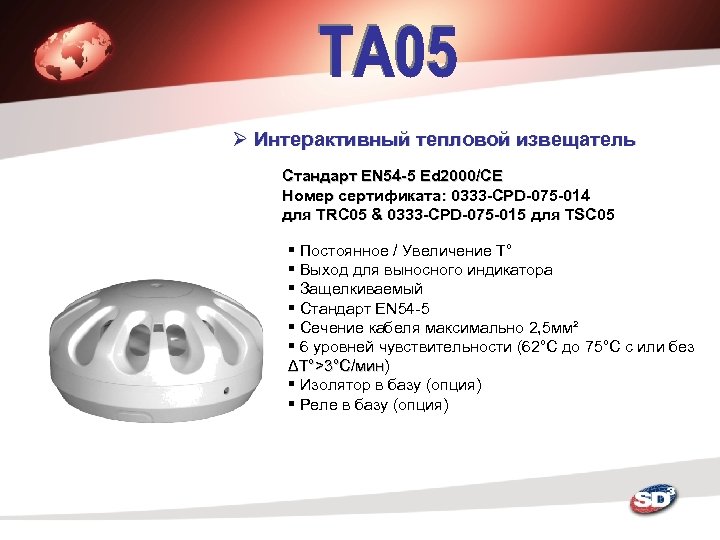

Ø Интерактивный тепловой извещатель Стандарт EN 54 -5 Ed 2000/CE Номер сертификата: 0333 -CPD-075 -014 для TRC 05 & 0333 -CPD-075 -015 для TSC 05 § Постоянное / Увеличение T° § Выход для выносного индикатора § Защелкиваемый § Стандарт EN 54 -5 § Сечение кабеля максимально 2, 5 мм² § 6 уровней чувствительности (62°C до 75°C с или без ΔT°>3°C/мин) мин § Изолятор в базу (опция) § Реле в базу (опция)

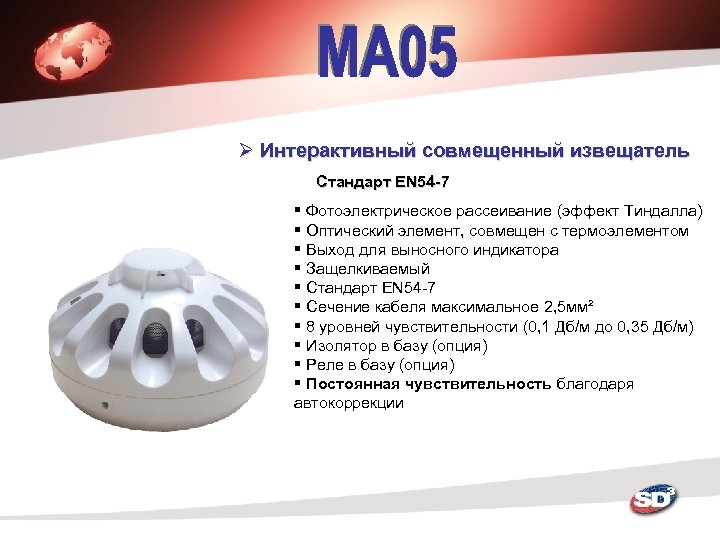

Ø Интерактивный совмещенный извещатель Стандарт EN 54 -7 § Фотоэлектрическое рассеивание (эффект Тиндалла) § Оптический элемент, совмещен с термоэлементом § Выход для выносного индикатора § Защелкиваемый § Стандарт EN 54 -7 § Сечение кабеля максимальное 2, 5 мм² § 8 уровней чувствительности (0, 1 Дб/м до 0, 35 Дб/м) § Изолятор в базу (опция) § Реле в базу (опция) § Постоянная чувствительность благодаря автокоррекции

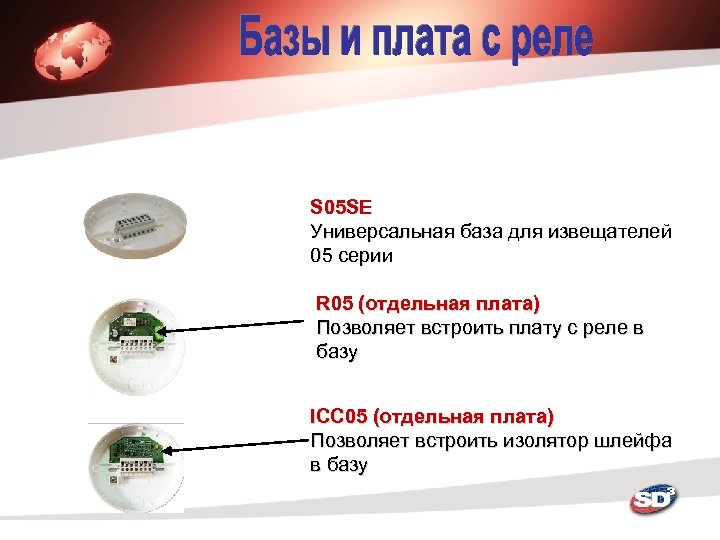

S 05 SE Универсальная база для извещателей 05 серии R 05 (отдельная плата) Позволяет встроить плату с реле в базу ICC 05 (отдельная плата) Позволяет встроить изолятор шлейфа в базу

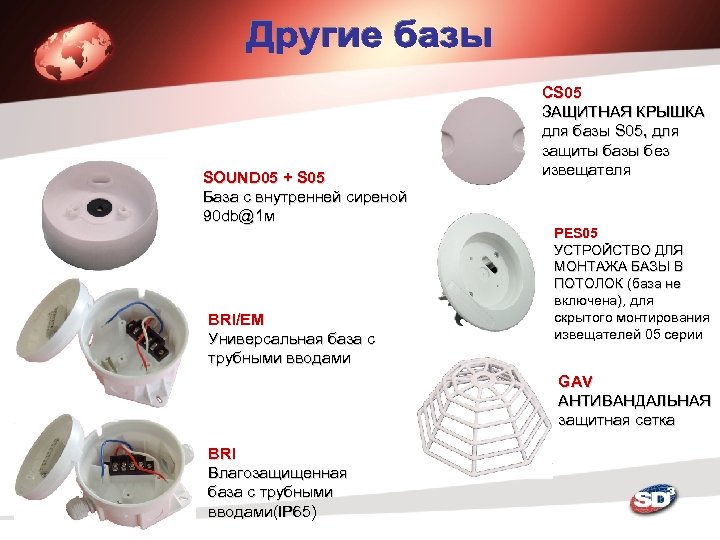

SOUND 05 + S 05 База с внутренней сиреной 90 db@1 м BRI/EM Универсальная база с трубными вводами CS 05 ЗАЩИТНАЯ КРЫШКА для базы S 05, для защиты базы без извещателя PES 05 УСТРОЙСТВО ДЛЯ МОНТАЖА БАЗЫ В ПОТОЛОК (база не включена), для скрытого монтирования извещателей 05 серии GAV АНТИВАНДАЛЬНАЯ защитная сетка BRI Влагозащищенная база с трубными вводами(IP 65)

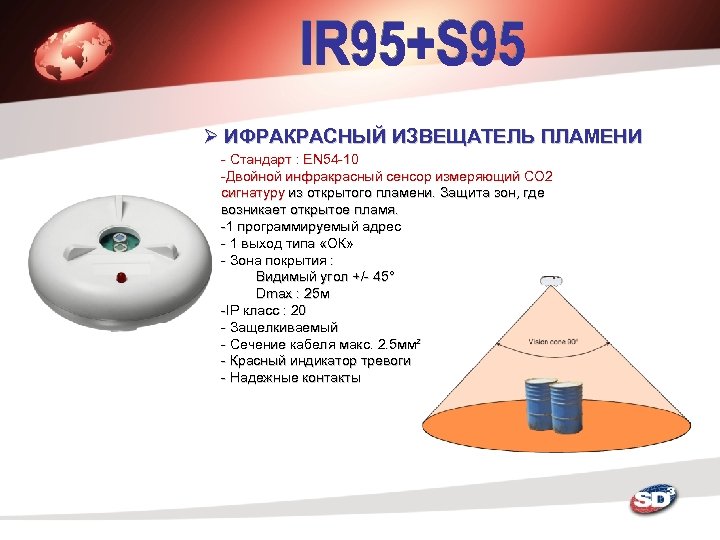

Ø ИФРАКРАСНЫЙ ИЗВЕЩАТЕЛЬ ПЛАМЕНИ - Стандарт : EN 54 -10 -Двойной инфракрасный сенсор измеряющий СО 2 сигнатуру из открытого пламени. Защита зон, где возникает открытое пламя. -1 программируемый адрес - 1 выход типа «ОК» - Зона покрытия : Видимый угол +/- 45° Dmax : 25 м -IP класс : 20 - Защелкиваемый - Сечение кабеля макс. 2. 5 мм² - Красный индикатор тревоги - Надежные контакты

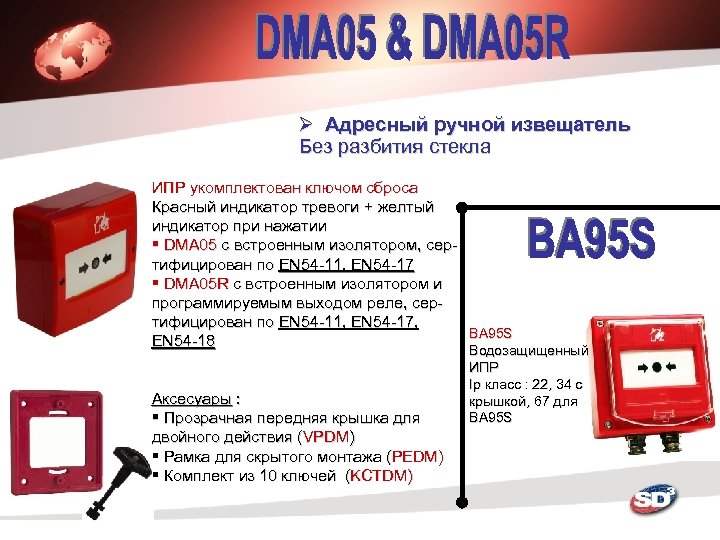

Ø Адресный ручной извещатель Без разбития стекла ИПР укомплектован ключом сброса Красный индикатор тревоги + желтый индикатор при нажатии § DMA 05 с встроенным изолятором, сертифицирован по EN 54 -11, EN 54 -17 § DMA 05 R с встроенным изолятором и программируемым выходом реле, сертифицирован по EN 54 -11, EN 54 -17, BA 95 S EN 54 -18 Аксесуары : § Прозрачная передняя крышка для двойного действия (VPDM) § Рамка для скрытого монтажа (PEDM) § Комплект из 10 ключей (KCTDM) Водозащищенный ИПР Ip класс : 22, 34 с крышкой, 67 для BA 95 S

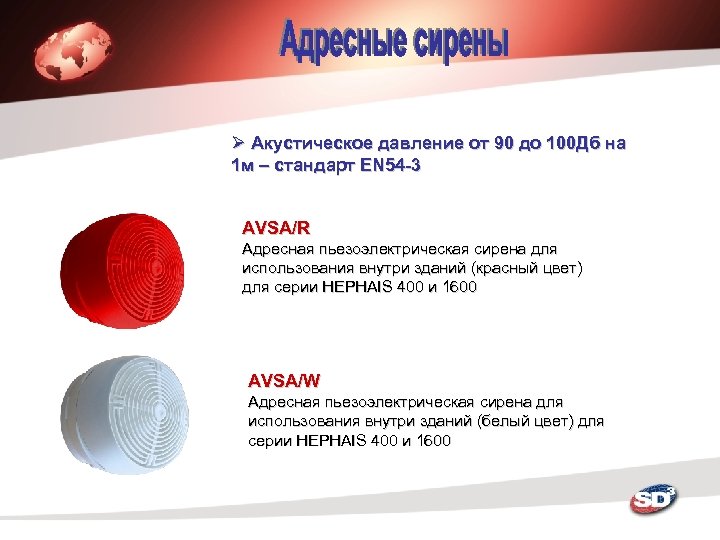

Ø Акустическое давление от 90 до 100 Дб на 1 м – стандарт EN 54 -3 AVSA/R Адресная пьезоэлектрическая сирена для использования внутри зданий (красный цвет) для серии HEPHAIS 400 и 1600 AVSA/W Адресная пьезоэлектрическая сирена для использования внутри зданий (белый цвет) для серии HEPHAIS 400 и 1600
MAY 1 : АДРЕСНЫЙ МОДУЛЬ на 1 шлейф в корпусе, максимально 32 аналоговых извещателя в шлейфе MBA 95 : АДРЕСНЫЙ МОДУЛЬ на 1 шлейф в корпусе, максимально 32 аналоговых извещателя, встроенный изолятор, оптоизолятор на второй линии, EN 54 -17, EN 54 -18, EN 54 -13 ETC 05 -B : АДРЕСНЫЙ МОДУЛЬ ВВОДА/ВЫВОДА в корпусе, встроенный изолятор, NO или NC контролируемый вход, выход реле NO-NC 30 V/1 A, EN 54 -17, EN 54 -18 (также в RAIL DIN версии) ET 4 C 05 -B : АДРЕСНЫЙ МОДУЛЬ НА 4 ВВОДА/ВЫВОДА в корпусе, встроенный изолятор, NO или NC контролируемый вход, выход реле NO-NC 30 V/1 A, EN 54 -17, EN 54 -18 ED 4 L : АДРЕСНЫЙ МОДУЛЬ НА 8 КОНТРОЛИРУЕМЫХ ВХОДОВ + 4 КОНТРОЛИРУЕМЫХ ВЫХОДА позволяет управлять NO или NC контактом для контролируемых входов и использовать выходы под контролируемые линии оповещения, EN 54 -17, EN 54 -18 IAT 16 R/D : АДРЕСНЫЙ МОДУЛЬ НА 16 РЕЛЕ в DIN версии, выход реле NONC 30 V/1 A IAT 16 E/D : АДРЕСНЫЙ МОДУЛЬ НА 16 ВХОДОВ в DIN версии

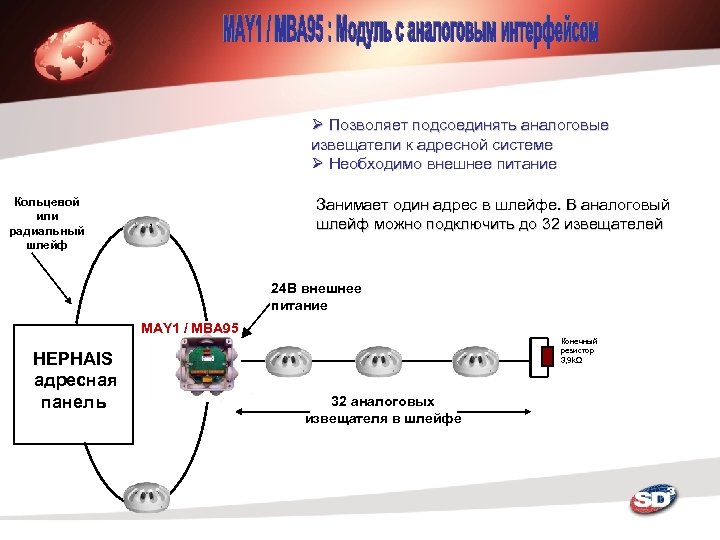

Ø Позволяет подсоединять аналоговые извещатели к адресной системе Ø Необходимо внешнее питание Кольцевой или радиальный шлейф Занимает один адрес в шлейфе. В аналоговый шлейф можно подключить до 32 извещателей 24 В внешнее питание MAY 1 / MBA 95 HEPHAIS адресная панель Конечный резистор 3, 9 kΩ 32 аналоговых извещателя в шлейфе
Официальный дистрибьютор оборудования «SD 3» в России, компания «Фран. Сис» Россия, г. Краснодар, ул. Зиповская, д. 5 Тел. : +7 861 243 13 00 Факс : +7 861 252 11 94 Email : fransys@bk. ru Website : www. fransys. ru
