Презентация к общественным слушаниям. с. Туруханск Обустройство Ванкорской группы месторождений с системой внешнего транспорта нефти и сооружениями узла подключения к системе магистральных нефтепроводов ОАО «АК «Транснефть» . Площадка временного хранения бурового шлама (1 -5 очереди). Рекультивация земель, нарушаемых при строительстве. Корректировка ООО «РН-Ванкор»

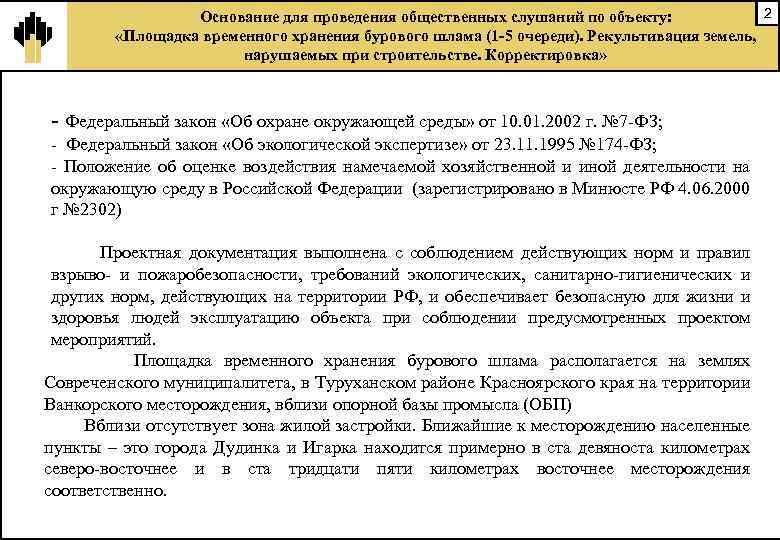

2 Основание для проведения общественных слушаний по объекту: «Площадка временного хранения бурового шлама (1 -5 очереди). Рекультивация земель, нарушаемых при строительстве. Корректировка» - Федеральный закон «Об охране окружающей среды» от 10. 01. 2002 г. № 7 -ФЗ; - Федеральный закон «Об экологической экспертизе» от 23. 11. 1995 № 174 -ФЗ; - Положение об оценке воздействия намечаемой хозяйственной и иной деятельности на окружающую среду в Российской Федерации (зарегистрировано в Минюсте РФ 4. 06. 2000 г № 2302) Проектная документация выполнена с соблюдением действующих норм и правил взрыво- и пожаробезопасности, требований экологических, санитарно-гигиенических и других норм, действующих на территории РФ, и обеспечивает безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных проектом мероприятий. Площадка временного хранения бурового шлама располагается на землях Совреченского муниципалитета, в Туруханском районе Красноярского края на территории Ванкорского месторождения, вблизи опорной базы промысла (ОБП) Вблизи отсутствует зона жилой застройки. Ближайшие к месторождению населенные пункты – это города Дудинка и Игарка находится примерно в ста девяноста километрах северо-восточнее и в ста тридцати пяти километрах восточнее месторождения соответственно.

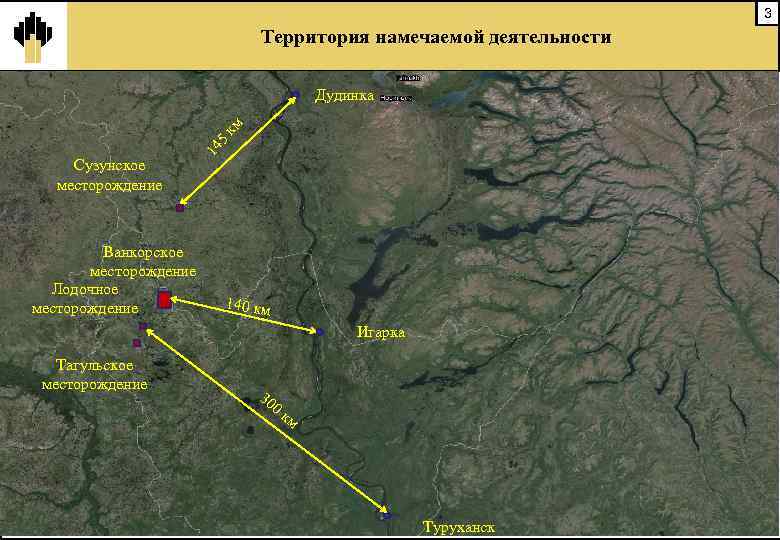

3 Территория намечаемой деятельности Сузунское месторождение Ванкорское месторождение Лодочное месторождение 14 5 к м Дудинка 140 км Игарка Тагульское месторождение 30 0 к м Туруханск 3

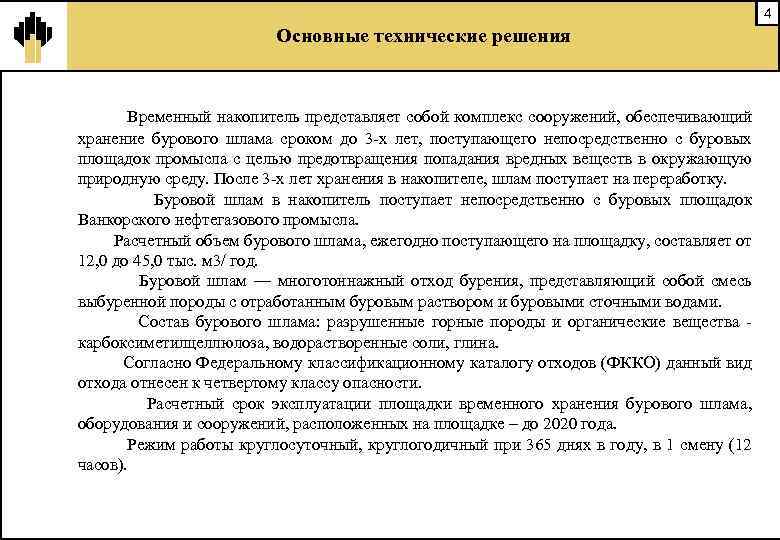

4 Основные технические решения Временный накопитель представляет собой комплекс сооружений, обеспечивающий хранение бурового шлама сроком до 3 -х лет, поступающего непосредственно с буровых площадок промысла с целью предотвращения попадания вредных веществ в окружающую природную среду. После 3 -х лет хранения в накопителе, шлам поступает на переработку. Буровой шлам в накопитель поступает непосредственно с буровых площадок Ванкорского нефтегазового промысла. Расчетный объем бурового шлама, ежегодно поступающего на площадку, составляет от 12, 0 до 45, 0 тыс. м 3/ год. Буровой шлам — многотоннажный отход бурения, представляющий собой смесь выбуренной породы с отработанным буровым раствором и буровыми сточными водами. Состав бурового шлама: разрушенные горные породы и органические вещества - карбоксиметилцеллюлоза, водорастворенные соли, глина. Согласно Федеральному классификационному каталогу отходов (ФККО) данный вид отхода отнесен к четвертому классу опасности. Расчетный срок эксплуатации площадки временного хранения бурового шлама, оборудования и сооружений, расположенных на площадке – до 2020 года. Режим работы круглосуточный, круглогодичный при 365 днях в году, в 1 смену (12 часов).

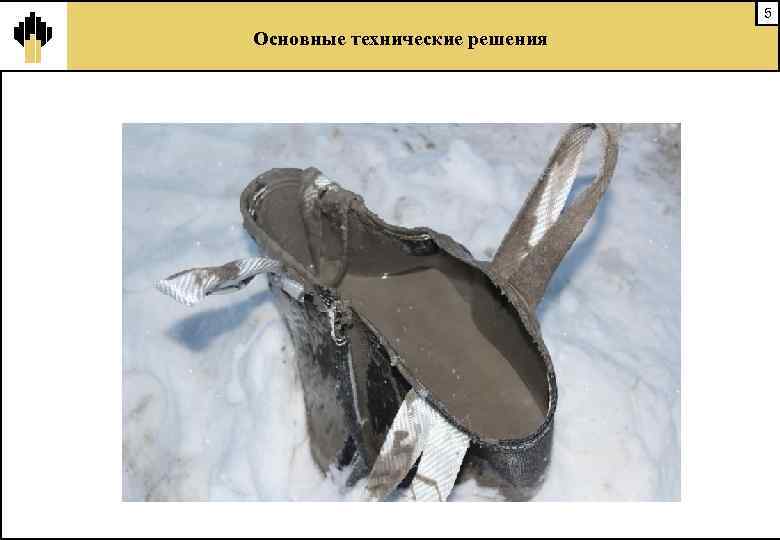

5 Основные технические решения

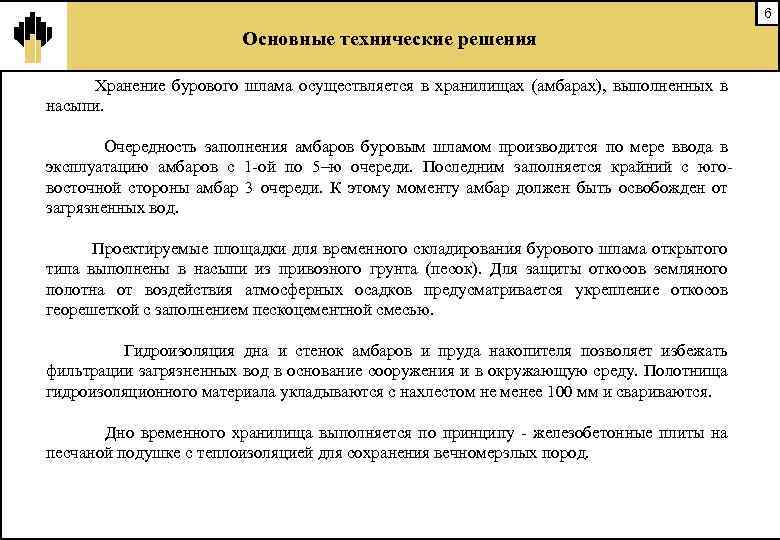

6 Основные технические решения Хранение бурового шлама осуществляется в хранилищах (амбарах), выполненных в насыпи. Очередность заполнения амбаров буровым шламом производится по мере ввода в эксплуатацию амбаров с 1 -ой по 5–ю очереди. Последним заполняется крайний с юговосточной стороны амбар 3 очереди. К этому моменту амбар должен быть освобожден от загрязненных вод. Проектируемые площадки для временного складирования бурового шлама открытого типа выполнены в насыпи из привозного грунта (песок). Для защиты откосов земляного полотна от воздействия атмосферных осадков предусматривается укрепление откосов георешеткой с заполнением пескоцементной смесью. Гидроизоляция дна и стенок амбаров и пруда накопителя позволяет избежать фильтрации загрязненных вод в основание сооружения и в окружающую среду. Полотнища гидроизоляционного материала укладываются с нахлестом не менее 100 мм и свариваются. Дно временного хранилища выполняется по принципу - железобетонные плиты на песчаной подушке с теплоизоляцией для сохранения вечномерзлых пород.
7 Основные технические решения

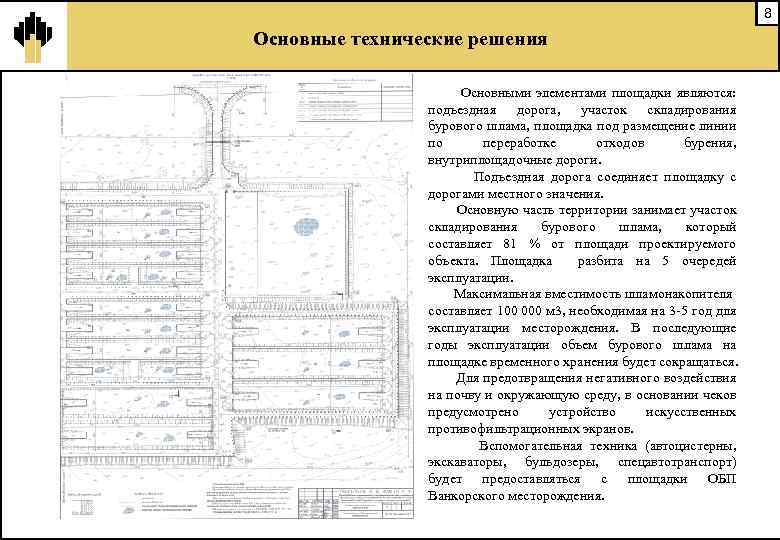

8 Основные технические решения Основными элементами площадки являются: подъездная дорога, участок складирования бурового шлама, площадка под размещение линии по переработке отходов бурения, внутриплощадочные дороги. Подъездная дорога соединяет площадку с дорогами местного значения. Основную часть территории занимает участок складирования бурового шлама, который составляет 81 % от площади проектируемого объекта. Площадка разбита на 5 очередей эксплуатации. Максимальная вместимость шламонакопителя составляет 100 000 м 3, необходимая на 3 -5 год для эксплуатации месторождения. В последующие годы эксплуатации объем бурового шлама на площадке временного хранения будет сокращаться. Для предотвращения негативного воздействия на почву и окружающую среду, в основании чеков предусмотрено устройство искусственных противофильтрационных экранов. Вспомогательная техника (автоцистерны, экскаваторы, бульдозеры, спецавтотранспорт) будет предоставляться с площадки ОБП Ванкорского месторождения.

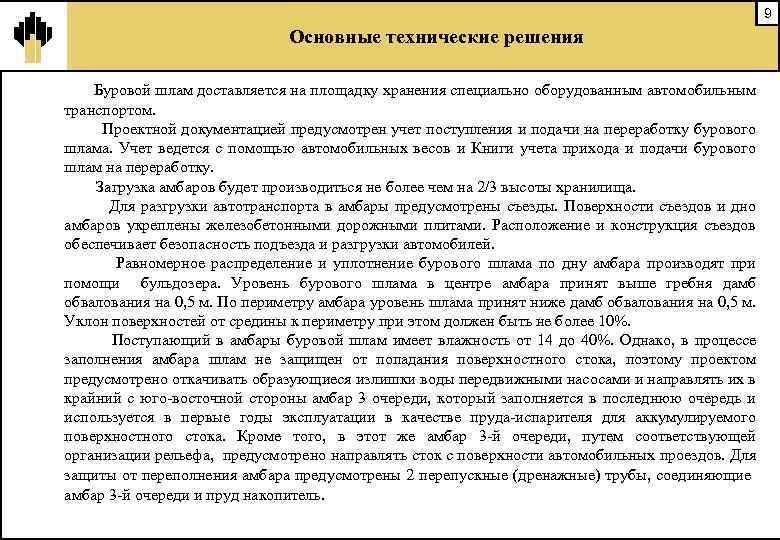

9 Основные технические решения Буровой шлам доставляется на площадку хранения специально оборудованным автомобильным транспортом. Проектной документацией предусмотрен учет поступления и подачи на переработку бурового шлама. Учет ведется с помощью автомобильных весов и Книги учета прихода и подачи бурового шлам на переработку. Загрузка амбаров будет производиться не более чем на 2/3 высоты хранилища. Для разгрузки автотранспорта в амбары предусмотрены съезды. Поверхности съездов и дно амбаров укреплены железобетонными дорожными плитами. Расположение и конструкция съездов обеспечивает безопасность подъезда и разгрузки автомобилей. Равномерное распределение и уплотнение бурового шлама по дну амбара производят при помощи бульдозера. Уровень бурового шлама в центре амбара принят выше гребня дамб обвалования на 0, 5 м. По периметру амбара уровень шлама принят ниже дамб обвалования на 0, 5 м. Уклон поверхностей от средины к периметру при этом должен быть не более 10%. Поступающий в амбары буровой шлам имеет влажность от 14 до 40%. Однако, в процессе заполнения амбара шлам не защищен от попадания поверхностного стока, поэтому проектом предусмотрено откачивать образующиеся излишки воды передвижными насосами и направлять их в крайний с юго-восточной стороны амбар 3 очереди, который заполняется в последнюю очередь и используется в первые годы эксплуатации в качестве пруда-испарителя для аккумулируемого поверхностного стока. Кроме того, в этот же амбар 3 -й очереди, путем соответствующей организации рельефа, предусмотрено направлять сток с поверхности автомобильных проездов. Для защиты от переполнения амбара предусмотрены 2 перепускные (дренажные) трубы, соединяющие амбар 3 -й очереди и пруд накопитель.

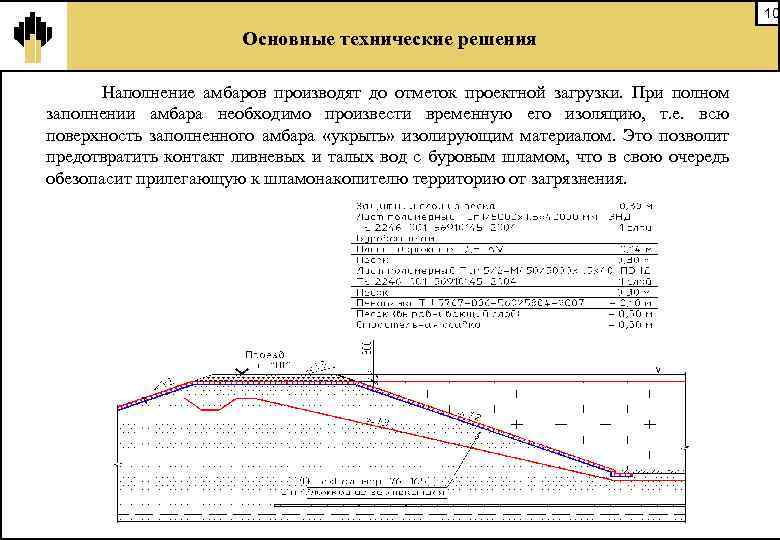

10 Основные технические решения Наполнение амбаров производят до отметок проектной загрузки. При полном заполнении амбара необходимо произвести временную его изоляцию, т. е. всю поверхность заполненного амбара «укрыть» изолирующим материалом. Это позволит предотвратить контакт ливневых и талых вод с буровым шламом, что в свою очередь обезопасит прилегающую к шламонакопителю территорию от загрязнения.

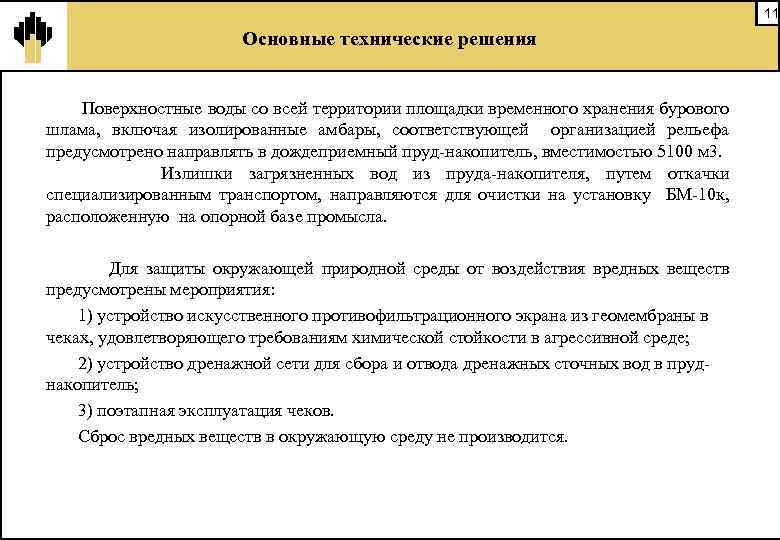

11 Основные технические решения Поверхностные воды со всей территории площадки временного хранения бурового шлама, включая изолированные амбары, соответствующей организацией рельефа предусмотрено направлять в дождеприемный пруд-накопитель, вместимостью 5100 м 3. Излишки загрязненных вод из пруда-накопителя, путем откачки специализированным транспортом, направляются для очистки на установку БМ-10 к, расположенную на опорной базе промысла. Для защиты окружающей природной среды от воздействия вредных веществ предусмотрены мероприятия: 1) устройство искусственного противофильтрационного экрана из геомембраны в чеках, удовлетворяющего требованиям химической стойкости в агрессивной среде; 2) устройство дренажной сети для сбора и отвода дренажных сточных вод в пруднакопитель; 3) поэтапная эксплуатация чеков. Сброс вредных веществ в окружающую среду не производится.
12 Благодарим за внимание!
