Презентация к курсовому проекту по вычислительным сетям, системам и коммуникациям. Подготовила: Студентка 1 курса учетно-финансового факультета 109 группы Жукова Яна

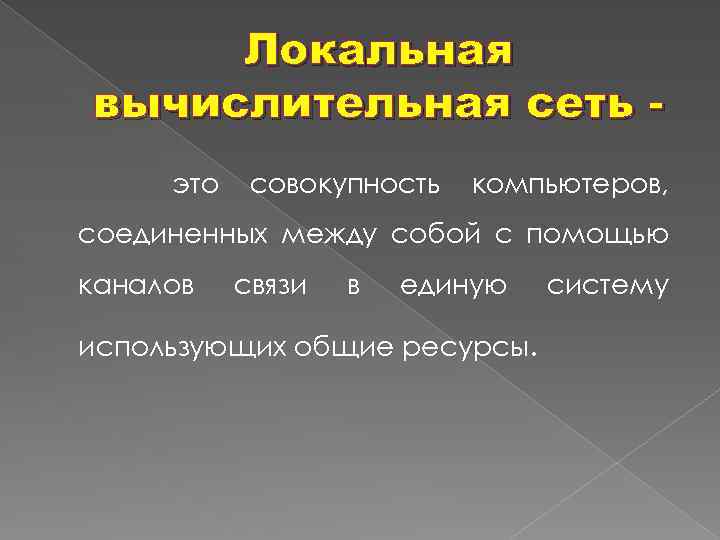

Локальная вычислительная сеть это совокупность компьютеров, соединенных между собой с помощью каналов связи в единую использующих общие ресурсы. систему

Классификация вычислительных сетей В зависимости от территориального расположения абонентских систем вычислительные сети можно разделить на три основных класса: 1. глобальные сети (WAN – Wide Area Network); 2. региональные сети (MAN – Metropolitan Area Network); 3. локальные сети (LAN – Local Area Network).

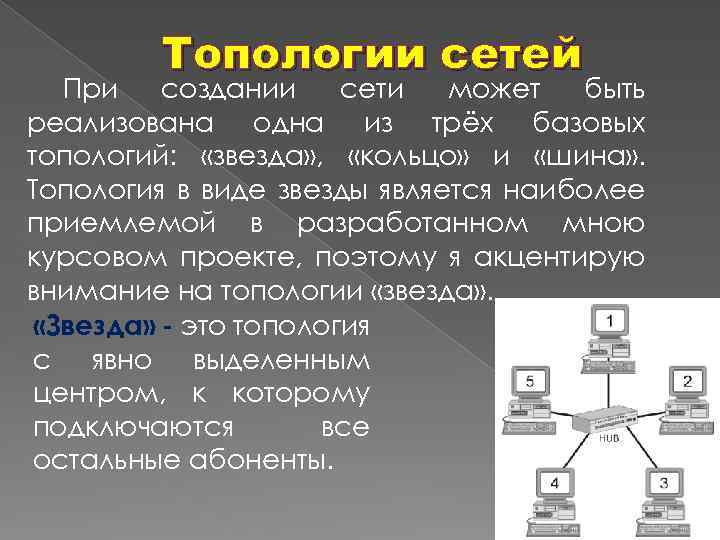

Топологии сетей При создании сети может быть реализована одна из трёх базовых топологий: «звезда» , «кольцо» и «шина» . Топология в виде звезды является наиболее приемлемой в разработанном мною курсовом проекте, поэтому я акцентирую внимание на топологии «звезда» . «Звезда» - это топология с явно выделенным центром, к которому подключаются все остальные абоненты.

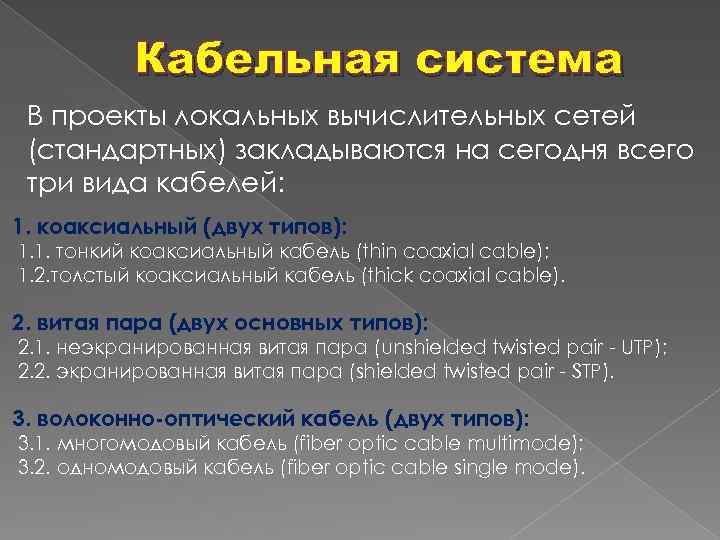

Кабельная система В проекты локальных вычислительных сетей (стандартных) закладываются на сегодня всего три вида кабелей: 1. коаксиальный (двух типов): 1. 1. тонкий коаксиальный кабель (thin coaxial cable); 1. 2. толстый коаксиальный кабель (thick coaxial cable). 2. витая пара (двух основных типов): 2. 1. неэкранированная витая пара (unshielded twisted pair - UTP); 2. 2. экранированная витая пара (shielded twisted pair - STP). 3. волоконно-оптический кабель (двух типов): 3. 1. многомодовый кабель (fiber optic cable multimode); 3. 2. одномодовый кабель (fiber optic cable single mode).

«Витая пара» При установке новой сети целесообразно применять кабель с витыми парами в рабочей группе. Максимальная длина у кабеля с витыми парами – 100 метров. В данном проекте мною используется кабель UTP CAT 5 (полоса частот 100 МГц) — 4 -парный кабель, применяющийся при построении локальных сетей 100 BASE-TX и для прокладки телефонных линий, поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар. Кабели присоединяются 8 -контактными разъемами типа RJ-45, в которых используются только четыре контакта.

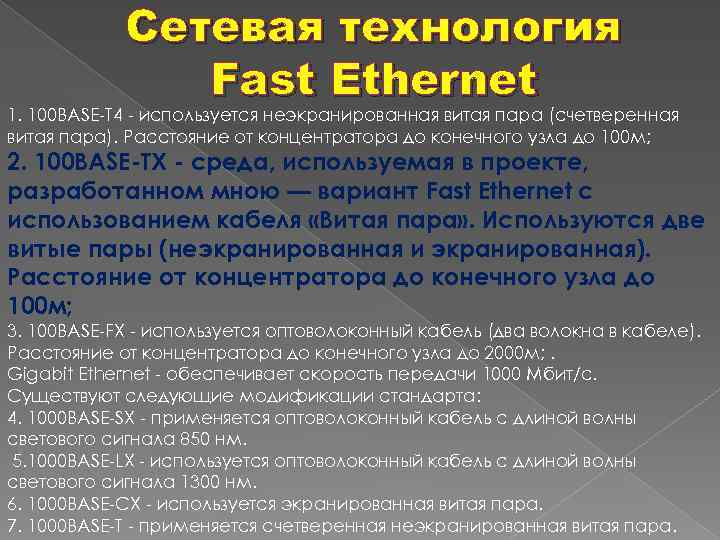

Сетевая технология Fast Ethernet 1. 100 BASE-T 4 - используется неэкранированная витая пара (счетверенная витая пара). Расстояние от концентратора до конечного узла до 100 м; 2. 100 BASE-TX - среда, используемая в проекте, разработанном мною — вариант Fast Ethernet с использованием кабеля «Витая пара» . Используются две витые пары (неэкранированная и экранированная). Расстояние от концентратора до конечного узла до 100 м; 3. 100 BASE-FX - используется оптоволоконный кабель (два волокна в кабеле). Расстояние от концентратора до конечного узла до 2000 м; . Gigabit Ethernet - обеспечивает скорость передачи 1000 Мбит/с. Существуют следующие модификации стандарта: 4. 1000 BASE-SX - применяется оптоволоконный кабель с длиной волны светового сигнала 850 нм. 5. 1000 BASE-LX - используется оптоволоконный кабель с длиной волны светового сигнала 1300 нм. 6. 1000 BASE-CX - используется экранированная витая пара. 7. 1000 BASE-T - применяется счетверенная неэкранированная витая пара.

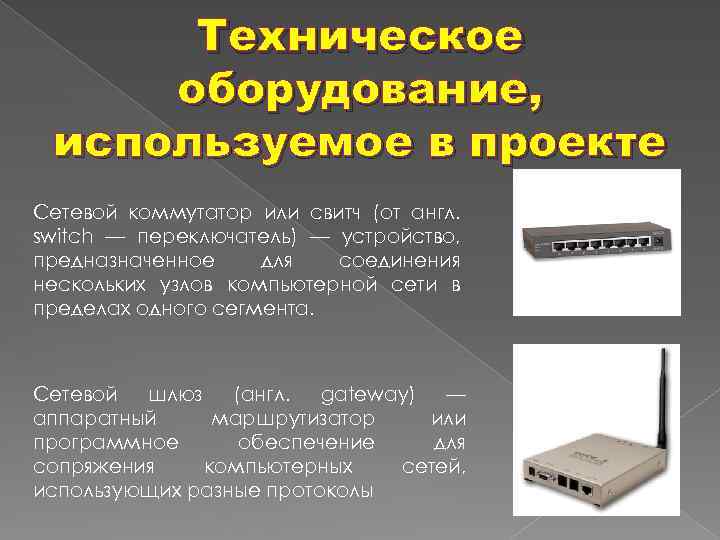

Техническое оборудование, используемое в проекте Сетевой коммутатор или свитч (от англ. switch — переключатель) — устройство, предназначенное для соединения нескольких узлов компьютерной сети в пределах одного сегмента. Сетевой шлюз (англ. gateway) — аппаратный маршрутизатор или программное обеспечение для сопряжения компьютерных сетей, использующих разные протоколы

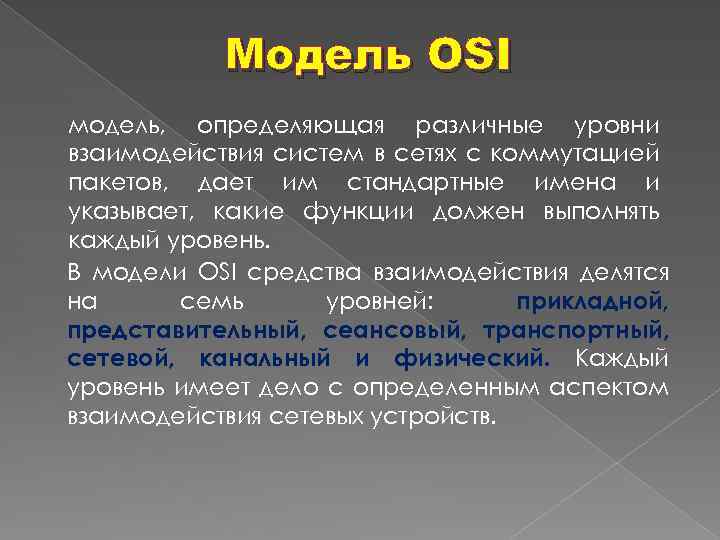

Модель OSI модель, определяющая различные уровни взаимодействия систем в сетях с коммутацией пакетов, дает им стандартные имена и указывает, какие функции должен выполнять каждый уровень. В модели OSI средства взаимодействия делятся на семь уровней: прикладной, представительный, сеансовый, транспортный, сетевой, канальный и физический. Каждый уровень имеет дело с определенным аспектом взаимодействия сетевых устройств.

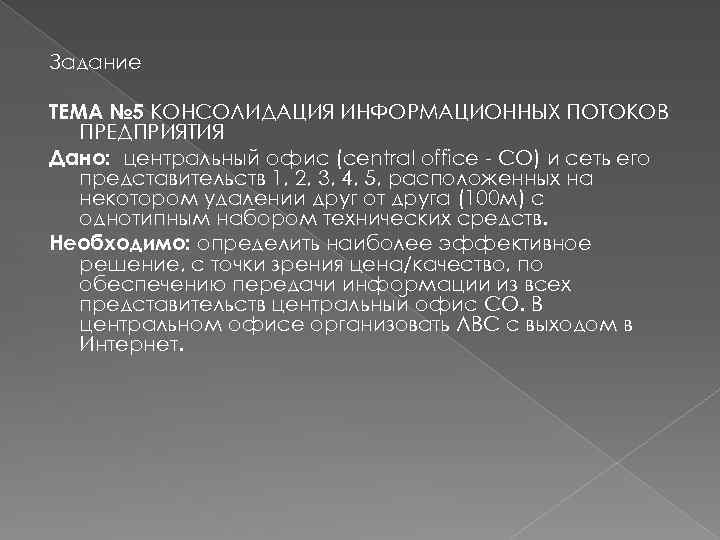

Задание ТЕМА № 5 КОНСОЛИДАЦИЯ ИНФОРМАЦИОННЫХ ПОТОКОВ ПРЕДПРИЯТИЯ Дано: центральный офис (central office - CO) и сеть его представительств 1, 2, 3, 4, 5, расположенных на некотором удалении друг от друга (100 м) с однотипным набором технических средств. Необходимо: определить наиболее эффективное решение, с точки зрения цена/качество, по обеспечению передачи информации из всех представительств центральный офис CO. В центральном офисе организовать ЛВС с выходом в Интернет.

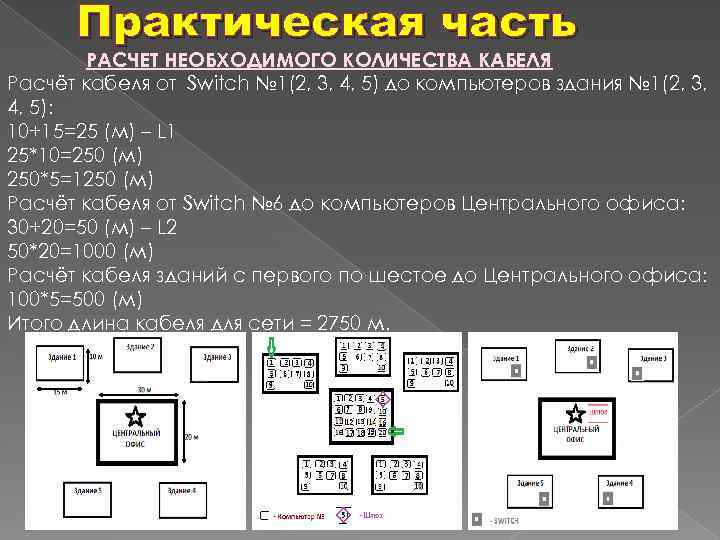

Практическая часть РАСЧЕТ НЕОБХОДИМОГО КОЛИЧЕСТВА КАБЕЛЯ Расчёт кабеля от Switch № 1(2, 3, 4, 5) до компьютеров здания № 1(2, 3, 4, 5): 10+15=25 (м) – L 1 25*10=250 (м) 250*5=1250 (м) Расчёт кабеля от Switch № 6 до компьютеров Центрального офиса: 30+20=50 (м) – L 2 50*20=1000 (м) Расчёт кабеля зданий с первого по шестое до Центрального офиса: 100*5=500 (м) Итого длина кабеля для сети = 2750 м.

РАСЧЕТ РАБОТОСПОСОБНОСТИ СЕТИ Максимально допустимая величина PDV=512 битовых интервалов. При расчете сегменты делятся на правый и левый. Для расчета берутся задержки, которые вносят две взаимодействующих через повторитель сетевые карты компьютеров (или сетевая карта компьютера и порт коммутатора). Также учитывается задержка сигнала в повторителе и задержка, вносимая кабелем. Определяем корректность сети: Для этого выбираем два ПК (один – в здании центрального офиса, второй – в здании его представительства) наиболее удаленных друг от друга. Наиболее удаленными друг от друга являются ПК № 1(1) и ПК № 20 (центрального офиса) связь между ними, осуществляется через два "Switch", серии ТХ, кабелем «Витая пара» , длина между ними составляет 175 метров. (схема 1) t= 10+15+100+30+20=175 (м) Находим PDV: PDV=175*1, 112+100+2*92=478, 6 битовых интервалов Это меньше чем 512, следовательно, сеть корректна.

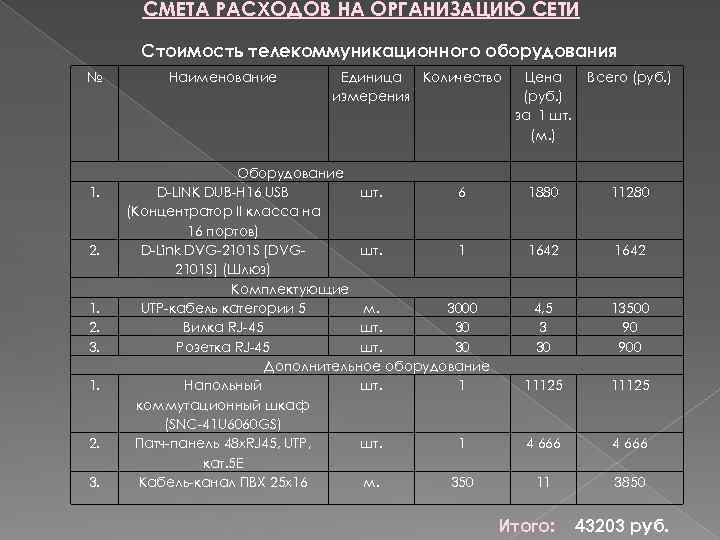

СМЕТА РАСХОДОВ НА ОРГАНИЗАЦИЮ СЕТИ Стоимость телекоммуникационного оборудования № 1. 2. 1. 2. 3. 1. 2. 3. Наименование Единица Количество измерения Оборудование D-LINK DUB-H 16 USB шт. 6 (Концентратор II класса на 16 портов) D-Link DVG-2101 S [DVGшт. 1 2101 S] (Шлюз) Комплектующие UTP-кабель категории 5 м. 3000 Вилка RJ-45 шт. 30 Розетка RJ-45 шт. 30 Дополнительное оборудование Напольный шт. 1 коммутационный шкаф (SNC-41 U 6060 GS) Патч-панель 48 х. RJ 45, UTP, шт. 1 кат. 5 Е Кабель-канал ПВХ 25 х16 м. 350 Цена (руб. ) за 1 шт. (м. ) Всего (руб. ) 1880 11280 1642 4, 5 3 30 13500 90 900 11125 4 666 11 3850 Итого: 43203 руб.

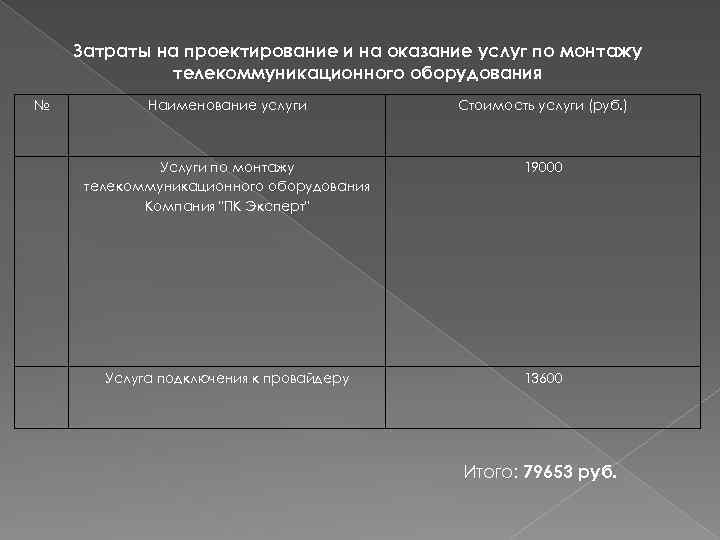

Затраты на проектирование и на оказание услуг по монтажу телекоммуникационного оборудования № Наименование услуги Стоимость услуги (руб. ) Услуги по монтажу телекоммуникационного оборудования Компания "ПК Эксперт" 19000 Услуга подключения к провайдеру 13600 Итого: 79653 руб.

Вывод о проделанной работе В проделанной мною работе я не только изучила вопросы конфигурации сетей Fast Ethernet, и применила знания на практике, построив локальную вычислительную сеть организации. Преимущества разработанной локальной вычислительной сети: 1. Использование технологии Fast Ethernet, которая быстрее в 10 раз Ethernet. Fast Ethernet или 100 Base-T работает со скоростью 100 мегабит в секунду; 2. В настоящее время, витая пара благодаря своей дешевизне и лёгкости в установке, является самым распространенным решением для построения локальных сетей; 3. Данная сетевая топология наиболее удобна при поиске повреждений сетевых элементов: кабеля, сетевых адаптеров или разъемов. При добавлении новых устройств «звезда» также удобней по сравнению с топологией общая шина. Также можно принять во внимание, что 100 и 1000 Мбитные сети строятся по топологии «Звезда» ; 4. При расчете кабеля данной сети, было принята во внимание возможность расширения сети (250 метров кабеля являются резервными); 5. Для представленной сети мною были выбраны концентраторы на 16 портов в целях эргономики и перспективы на будущее.

Спасибо за внимание!
