Презентация Информационные технологии в профессиональной деятельности по дисциплине: тема: Вычитание тел в Auto. CAD Выполнила студентка группы Г 31 у Леонова А. И. Начать просмотр
Что такое команда «Вычитание тела» ? С помощью этой команды из множества тел удаляются те части объема, которые также принадлежат другому множеству. Это можно использовать, например, для получения отверстий в механических деталях путем вычитания цилиндров. Команда появилась только в Auto. Cad 2008. Кнопка команды выглядит так: Вычитание это булевая операция и не будет работать, если из тела вычитать неизвестно что. Вернуться Далее

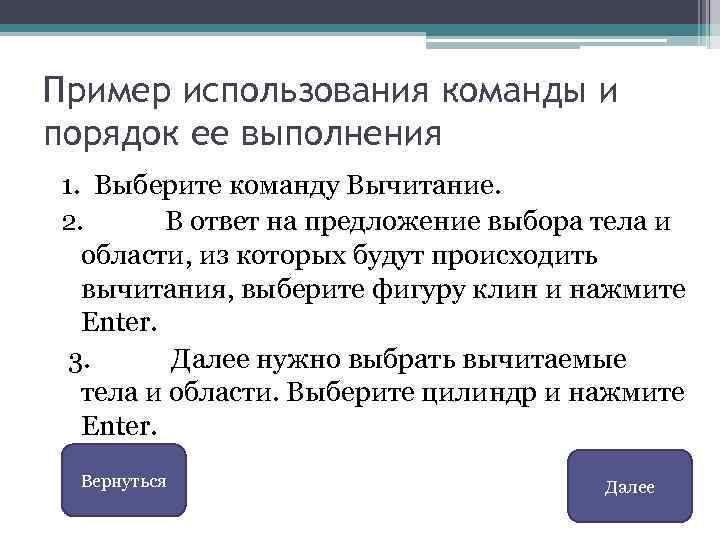

Пример использования команды и порядок ее выполнения 1. Выберите команду Вычитание. 2. В ответ на предложение выбора тела и области, из которых будут происходить вычитания, выберите фигуру клин и нажмите Enter. 3. Далее нужно выбрать вычитаемые тела и области. Выберите цилиндр и нажмите Enter. Вернуться Далее
Вычитаем из клина цилиндр Вернуться Далее

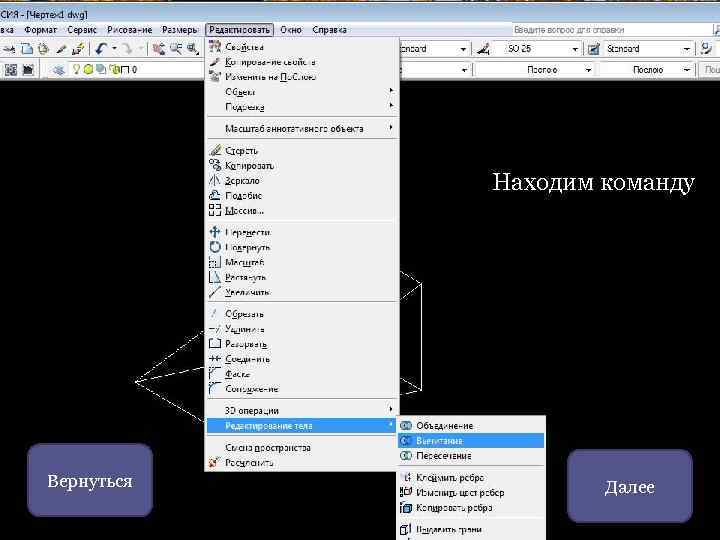

Находим команду Вернуться Далее

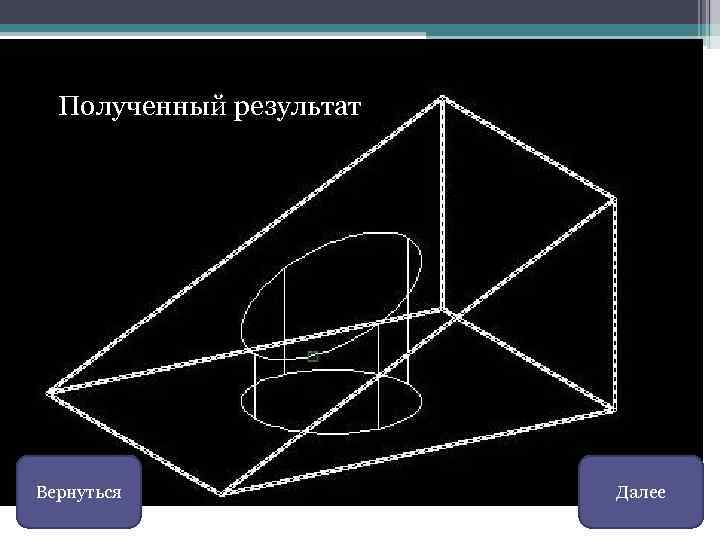

Полученный результат Вернуться Далее

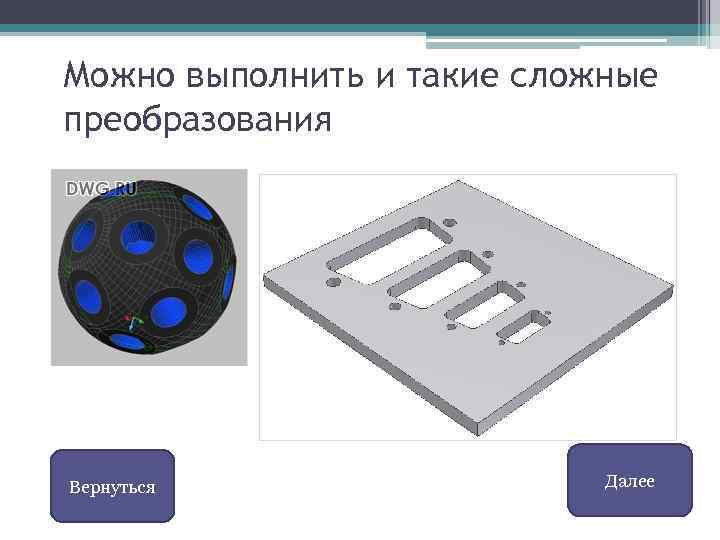

Можно выполнить и такие сложные преобразования Вернуться Далее

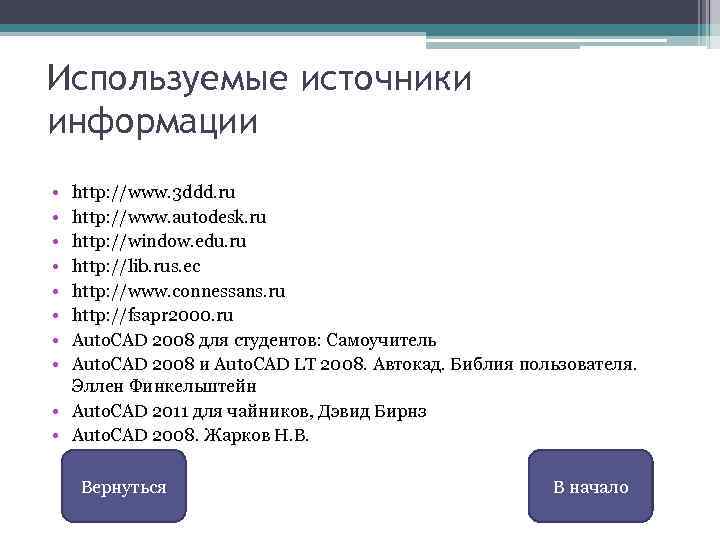

Используемые источники информации • • http: //www. 3 ddd. ru http: //www. autodesk. ru http: //window. edu. ru http: //lib. rus. ec http: //www. connessans. ru http: //fsapr 2000. ru Auto. CAD 2008 для студентов: Cамоучитель Auto. CAD 2008 и Auto. CAD LT 2008. Автокад. Библия пользователя. Эллен Финкельштейн • Auto. CAD 2011 для чайников, Дэвид Бирнз • Auto. CAD 2008. Жарков Н. В. Вернуться В начало
