Да тчик движе ния — датчик, обнаруживающий перемещение каких-либо объектов. В быту чаще всего под этим термином подразумевается электронный инфракрасный датчик, обнаруживающий присутствие и перемещение, и коммутирующий питание электроприборов (чаще всего освещения). Иногда датчиками движения ошибочно называют акселерометры; в действительности акселерометры не могут почувствовать прямолинейное равномерное движение, зато чувствуют ориентацию относительно вертикальной оси даже в полном покое. UAABB ATLV - 2

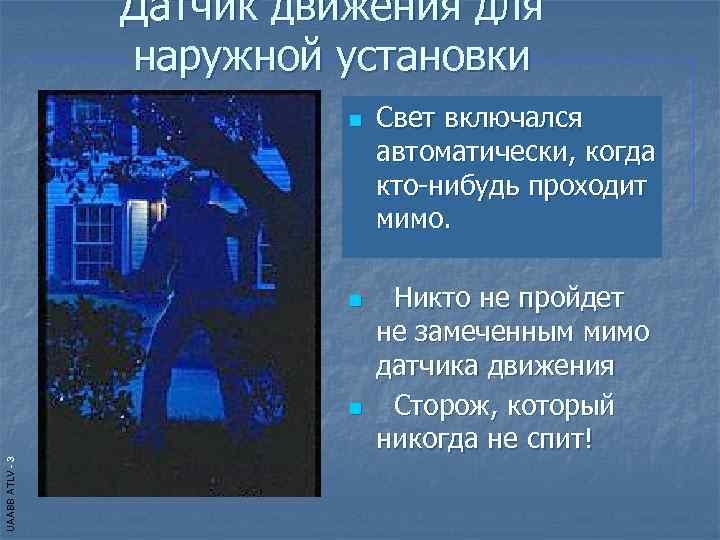

Датчик движения для наружной установки n Свет включался автоматически, когда кто-нибудь проходит мимо. n Никто не пройдет не замеченным мимо датчика движения n Сторож, который никогда не спит! UAABB ATLV - 3

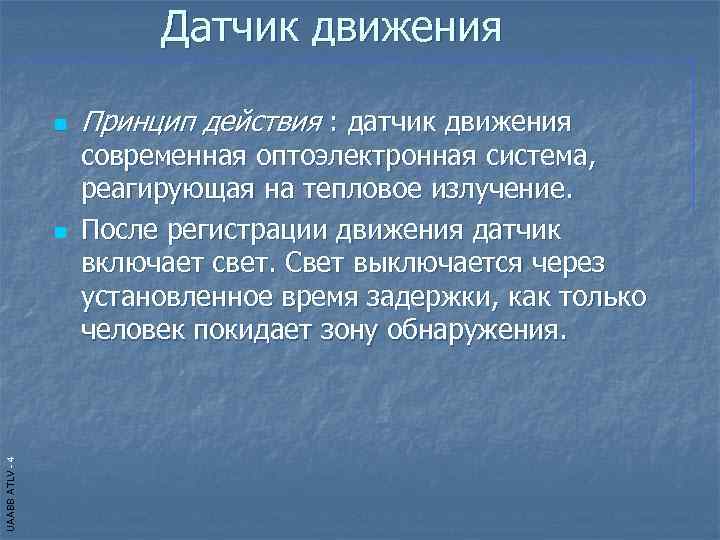

Датчик движения n Принцип действия : датчик движения современная оптоэлектронная система, реагирующая на тепловое излучение. n После регистрации движения датчик включает свет. Свет выключается через установленное время задержки, как только человек покидает зону обнаружения. UAABB ATLV - 4

UAABB ATLV - 5

n Уровни наблюдения: дальняя средняя ближняя тыльная 2, 5 m 16 m UAABB ATLV - 6

n Датчик контролирует пространство позади себя, как только вы открыли дверь – датчик сработал. UAABB ATLV - 7

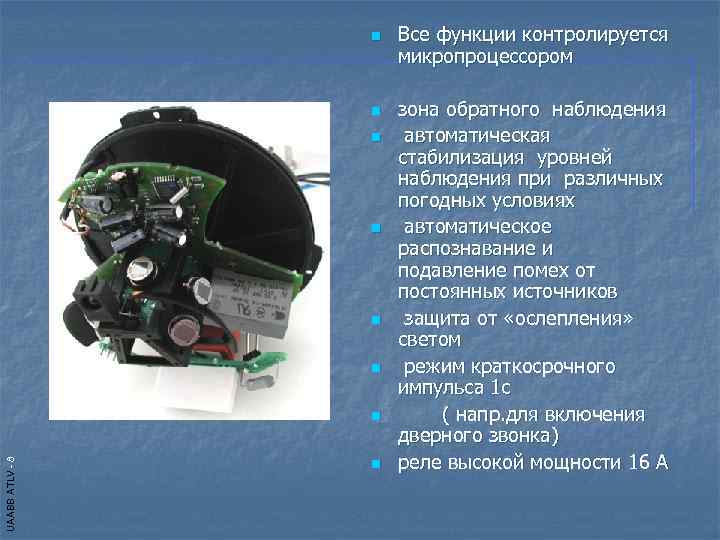

n Все функции контролируется микропроцессором n зона обратного наблюдения n автоматическая стабилизация уровней наблюдения при различных погодных условиях n автоматическое распознавание и подавление помех от постоянных источников n защита от «ослепления» светом n режим краткосрочного импульса 1 с n ( напр. для включения дверного звонка) реле высокой мощности 16 А UAABB ATLV - 8 n

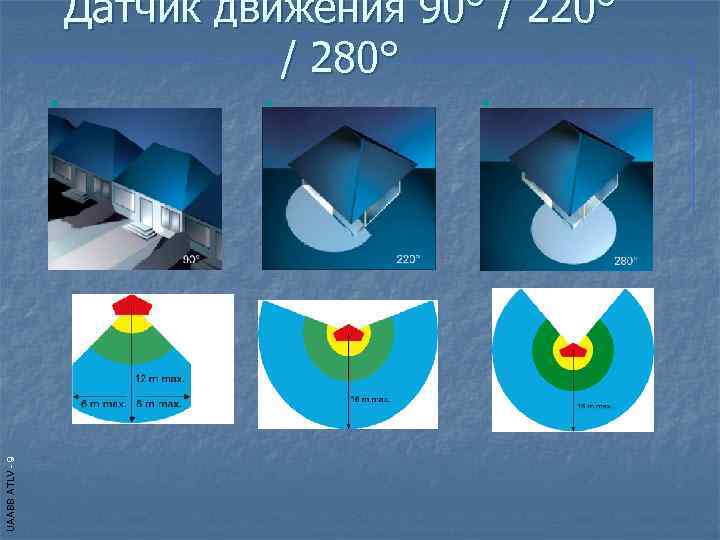

Датчик движения 90° / 220° / 280° • • UAABB ATLV - 9

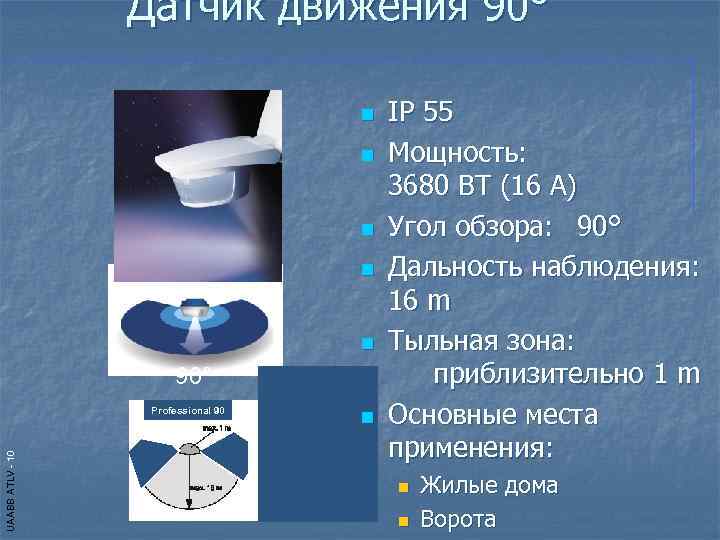

Датчик движения 90° n IP 55 n Мощность: 3680 ВТ (16 A) n Угол обзора: 90° n Дальность наблюдения: 16 m n Тыльная зона: 90° приблизительно 1 m Professional 90 n Основные места применения: UAABB ATLV - 10 n Жилые дома n Ворота

Датчик движения 220° / 280° n IP 55 n Мощность: 3680 ВТ (16 A) n Угол обзора: 220°/ 280° n Дальность наблюдения: 16 m 220° 280° n Тыльная зона: приблизительно 1 m UAABB ATLV - 11

Датчик движения Alarmtech 220° Режим постоянный свет 4 ч - вкл Режим постоянный свет 4 ч - выкл Режим наблюдения после –вкл. режим наблюдения Активация/ де-активация Мигание светодиода вкл/ выкл сигнального выхода Иммитация присутствия вкл Иммитация присутствия выкл Первые 48 ч-обучение: на 80 мин свет вкл после наступления сумерек затем свет горит до 22: 30 ч. cet Длиное нажатие (около 3 с): запоминает уровень освещенности • All functions lasered on rear side Каждая регулировка пультом ДУ подтвеждается миганием светодиода Каждый передатчик имеет свой свою кодировку сигнала : 6840 -101 В течении 10 мин после подключения питания к пульту UAABB ATLV - 12 необходимо нажать и держать кнопку AUTO около 3 с До этого датчик движения должен быть отключен от источника питания минимум на 30 с.

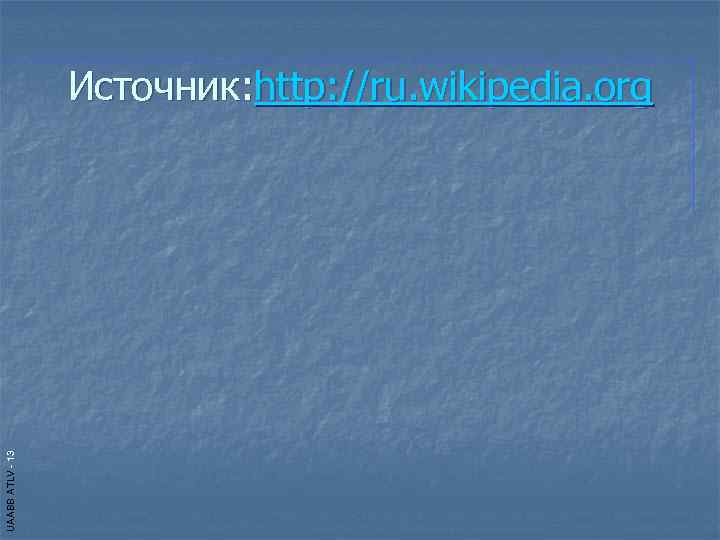

Источник: http: //ru. wikipedia. org UAABB ATLV - 13
