ПРЕЗЕНТАЦИЯ БИПОЛЯРНЫЙ ТРАНЗИСТОР

ИСТОРИЯ

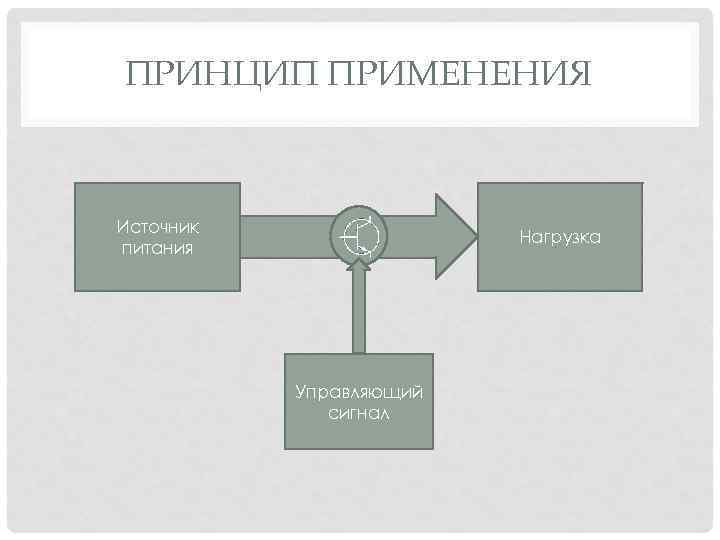

ПРИНЦИП ПРИМЕНЕНИЯ Источник питания Нагрузка Управляющий сигнал

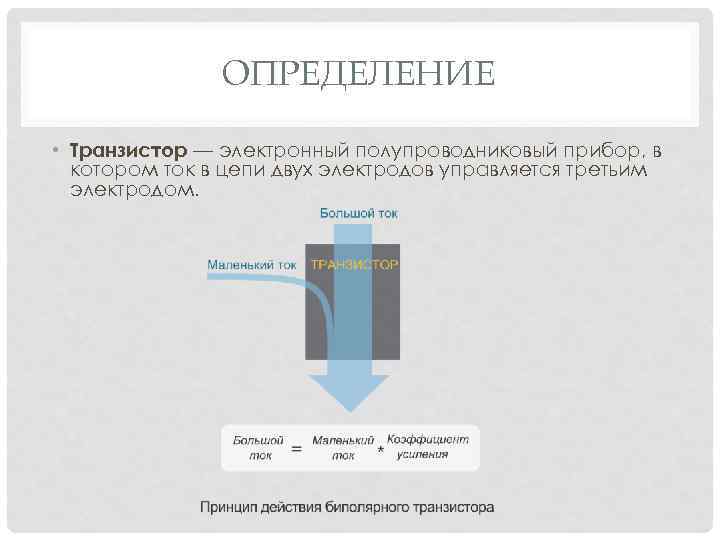

ОПРЕДЕЛЕНИЕ • Транзистор — электронный полупроводниковый прибор, в котором ток в цепи двух электродов управляется третьим электродом.

ТИПЫ

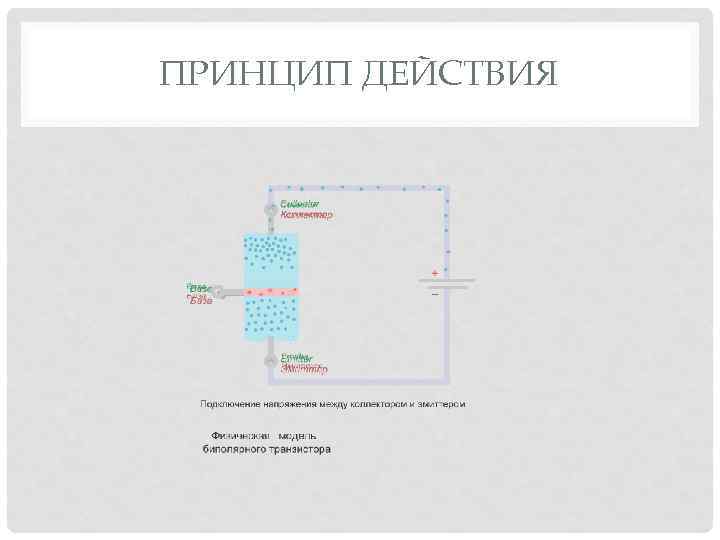

ПРИНЦИП ДЕЙСТВИЯ

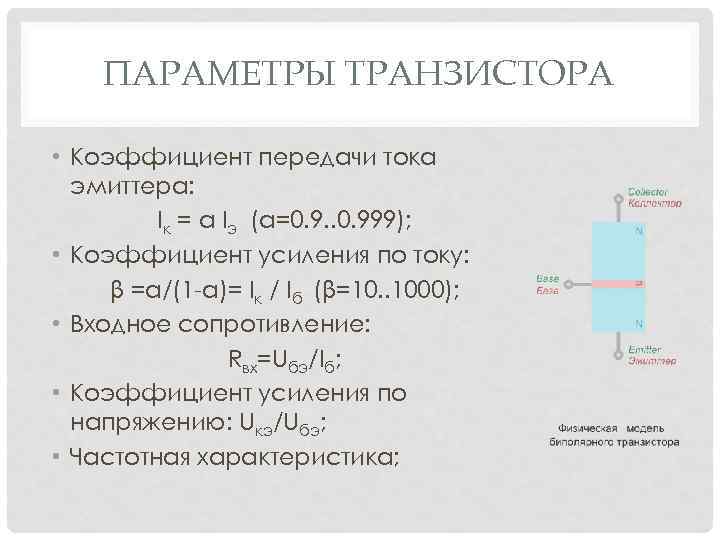

ПАРАМЕТРЫ ТРАНЗИСТОРА • Коэффициент передачи тока эмиттера: Iк = α Iэ (а=0. 9. . 0. 999); • Коэффициент усиления по току: β =а/(1 -а)= Iк / Iб (β=10. . 1000); • Входное сопротивление: Rвх=Uбэ/Iб; • Коэффициент усиления по напряжению: Uкэ/Uбэ; • Частотная характеристика;

ПАРАМЕТРЫ ТРАНЗИСТОРА • • Обратный ток коллектор-эмиттер; Время включения; Обратный ток коллектора; Максимально допустимый ток.

РЕЖИМЫ РАБОТЫ ТРАНЗИСТОРА • Нормальный активный режим: БК – закрыт, БЭ – открыт; • Инверсный активный режим: БК – открыт, БЭ – закрыт; • Режим насыщения: оба перехода открыты; • Режим отсечки: оба закрыты; • Барьерный режим: база напрямую или через малое сопротивление замкнута с коллектором, в цепь коллектора или эмиттера включен резистор.

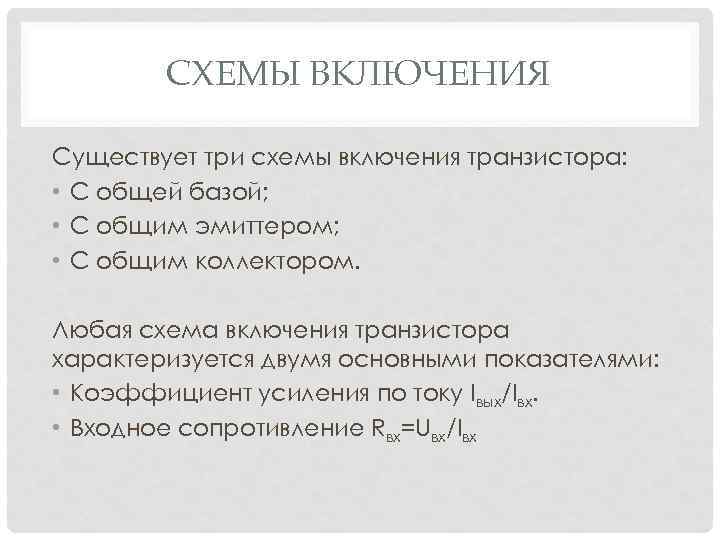

СХЕМЫ ВКЛЮЧЕНИЯ Существует три схемы включения транзистора: • С общей базой; • С общим эмиттером; • С общим коллектором. Любая схема включения транзистора характеризуется двумя основными показателями: • Коэффициент усиления по току Iвых/Iвх. • Входное сопротивление Rвх=Uвх/Iвх

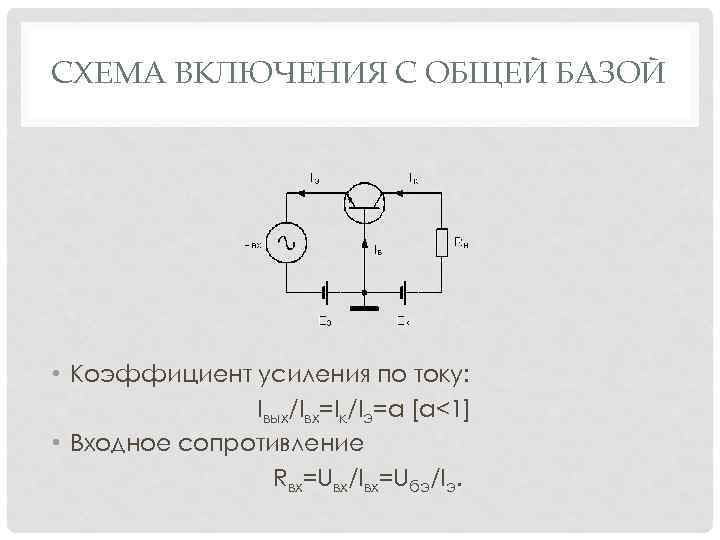

СХЕМА ВКЛЮЧЕНИЯ С ОБЩЕЙ БАЗОЙ • Коэффициент усиления по току: Iвых/Iвх=Iк/Iэ=α [α<1] • Входное сопротивление Rвх=Uвх/Iвх=Uбэ/Iэ.

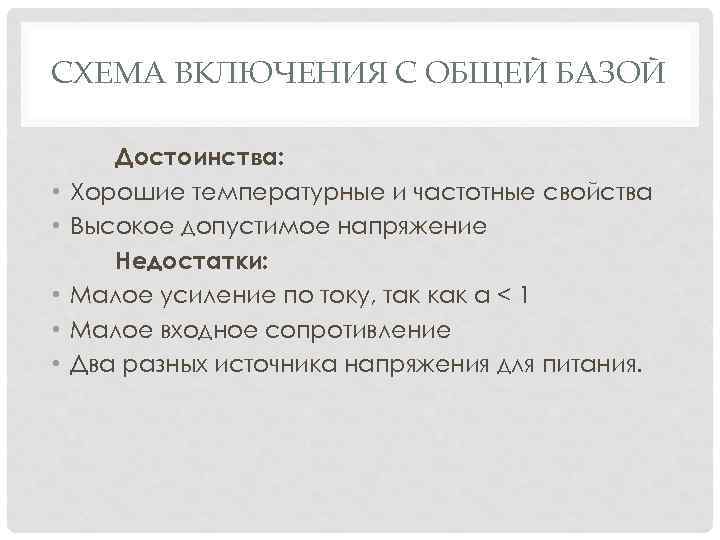

СХЕМА ВКЛЮЧЕНИЯ С ОБЩЕЙ БАЗОЙ • • • Достоинства: Хорошие температурные и частотные свойства Высокое допустимое напряжение Недостатки: Малое усиление по току, так как α < 1 Малое входное сопротивление Два разных источника напряжения для питания.

СХЕМА ВКЛЮЧЕНИЯ С ОБЩИМ ЭМИТТЕРОМ • Коэффициент усиления по току: Iвых/Iвх=Iк/Iб=Iк/(Iэ-Iк)=α/(1 -α)=β [β>>1] • Входное сопротивление: Rвх=Uвх/Iвх=Uбэ/Iб

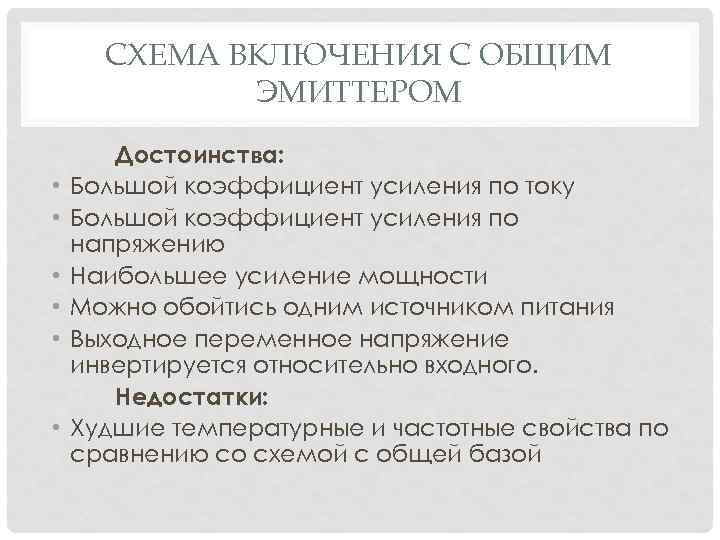

СХЕМА ВКЛЮЧЕНИЯ С ОБЩИМ ЭМИТТЕРОМ • • • Достоинства: Большой коэффициент усиления по току Большой коэффициент усиления по напряжению Наибольшее усиление мощности Можно обойтись одним источником питания Выходное переменное напряжение инвертируется относительно входного. Недостатки: Худшие температурные и частотные свойства по сравнению со схемой с общей базой

СХЕМА ВКЛЮЧЕНИЯ С ОБЩИМ КОЛЛЕКТОРОМ • Коэффициент усиления по току: Iвых/Iвх=Iэ/Iб=Iэ/(Iэ-Iк) = 1/(1 -α) = β [β>>1] • Входное сопротивление: Rвх=Uвх/Iвх=(Uбэ+Uкэ)/Iб

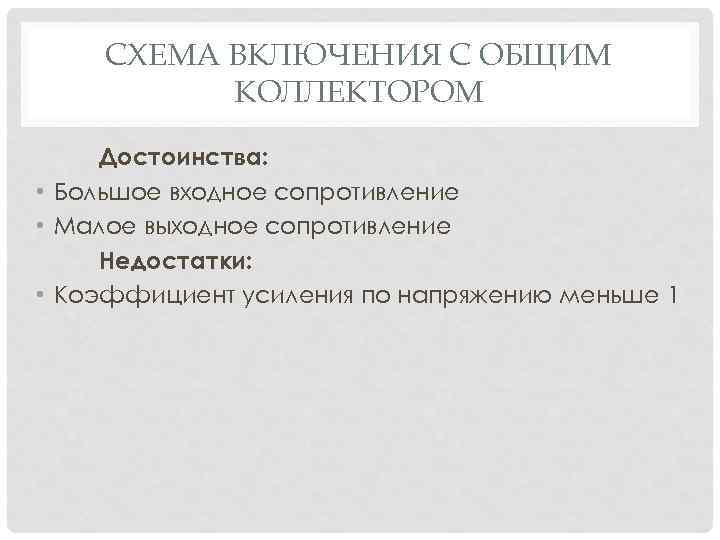

СХЕМА ВКЛЮЧЕНИЯ С ОБЩИМ КОЛЛЕКТОРОМ Достоинства: • Большое входное сопротивление • Малое выходное сопротивление Недостатки: • Коэффициент усиления по напряжению меньше 1

ВХОДНЫЕ И ВЫХОДНЫЕ ХАРАКТЕРИСТИКИ
