Презентационные материалы по курсу «Техническое черчение» Профессор кафедры начертательной геометрии и инженерной графики Соломонов Константин Николаевич

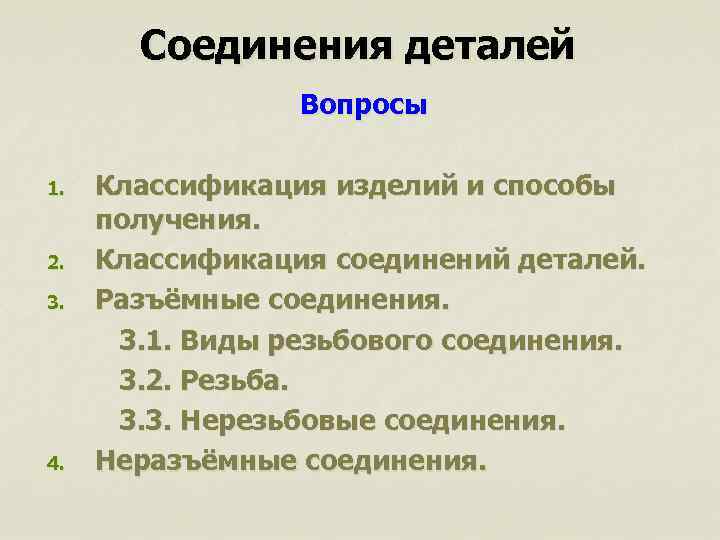

Соединения деталей Вопросы 1. 2. 3. 4. Классификация изделий и способы получения. Классификация соединений деталей. Разъёмные соединения. 3. 1. Виды резьбового соединения. 3. 2. Резьба. 3. 3. Нерезьбовые соединения. Неразъёмные соединения.

1. Классификация изделий и способы получения

Определения n n n Изделие – это любой предмет или набор предметов производства, изготовленные на данном предприятии. Деталь – это изделие, изготовленное из однородного материала без применения сборочных операций. Сборочная единица – это изделие, состоящее из соединённых между собой деталей и представляющее собой отдельный узел. Комплекс – изделие, состоящее из сборочных единиц, собранных на месте эксплуатации (пример: прокатный стан) Комплект – набор изделий или деталей (пример: комплект инструментов)

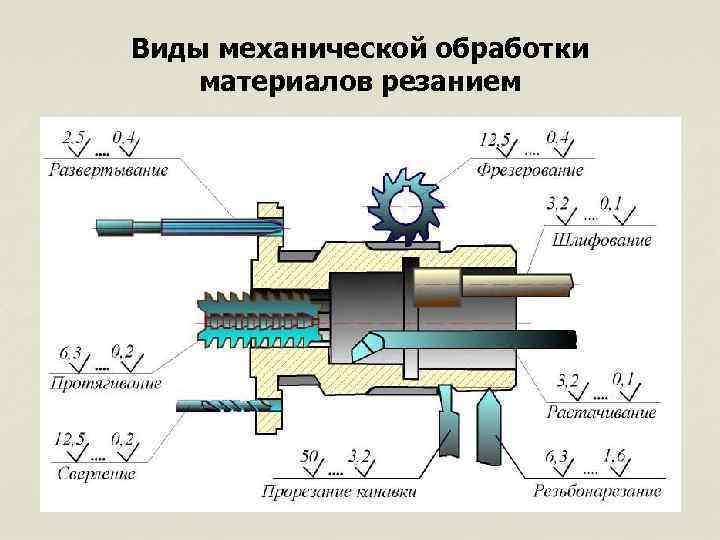

Виды механической обработки материалов резанием

2. Классификация соединений деталей n n Разъёмными называют соединения которые можно разобрать на отдельные детали без механического разрушения (болтовое, винтовое, трубное, шпилечное, шпоночное и т. д. ) Неразъёмными называют соединения которые нельзя разобрать на отдельные детали без механического разрушения (сварка, пайка, склеивание)

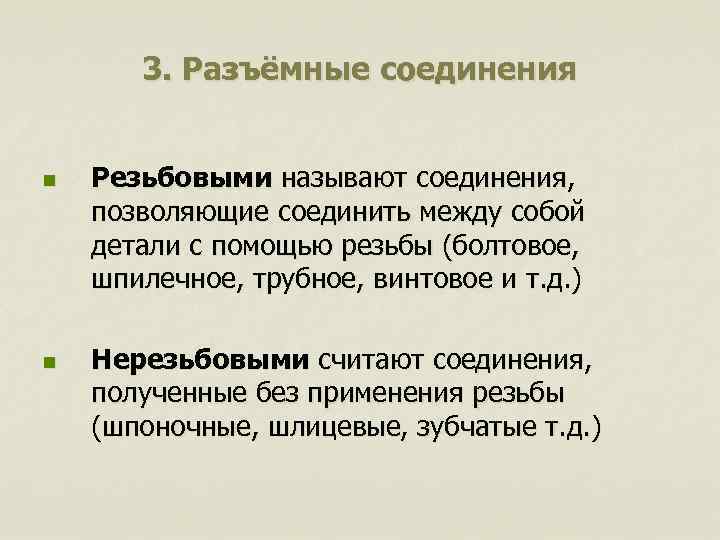

3. Разъёмные соединения n n Резьбовыми называют соединения, позволяющие соединить между собой детали с помощью резьбы (болтовое, шпилечное, трубное, винтовое и т. д. ) Нерезьбовыми считают соединения, полученные без применения резьбы (шпоночные, шлицевые, зубчатые т. д. )

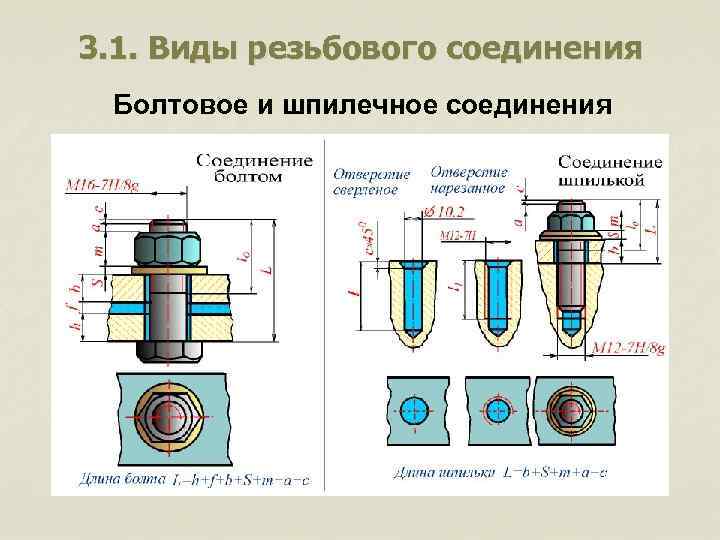

3. 1. Виды резьбового соединения Болтовое и шпилечное соединения

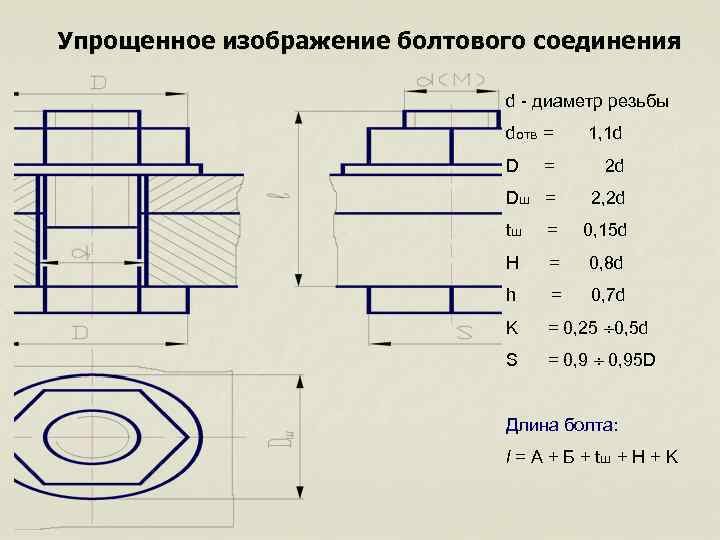

Упрощенное изображение болтового соединения d - диаметр резьбы dотв = D 1, 1 d = 2 d Dш = 2, 2 d tш = 0, 15 d H = 0, 8 d h = 0, 7 d K = 0, 25 0, 5 d S = 0, 95 D Длина болта: l = A + Б + tш + H + K

Упрощенное изображение шпилечного соединения Длиной шпильки считается её длина без ввинчиваемого конца

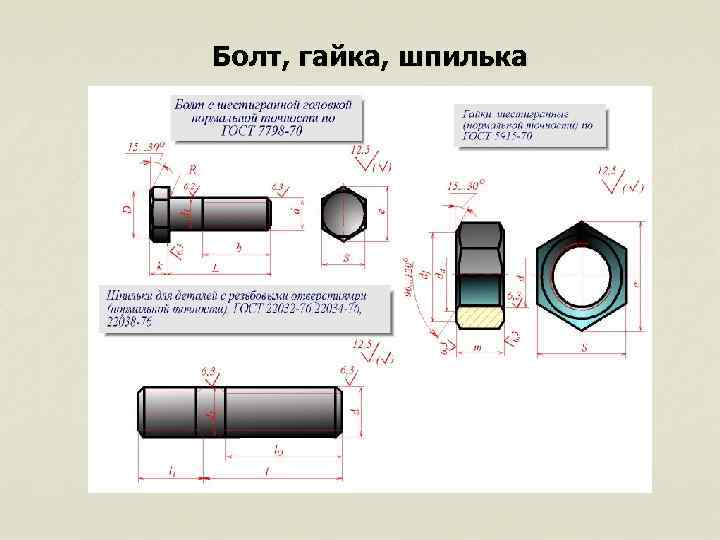

Болт, гайка, шпилька

Винты

Трубное соединение

Элементы трубного соединения

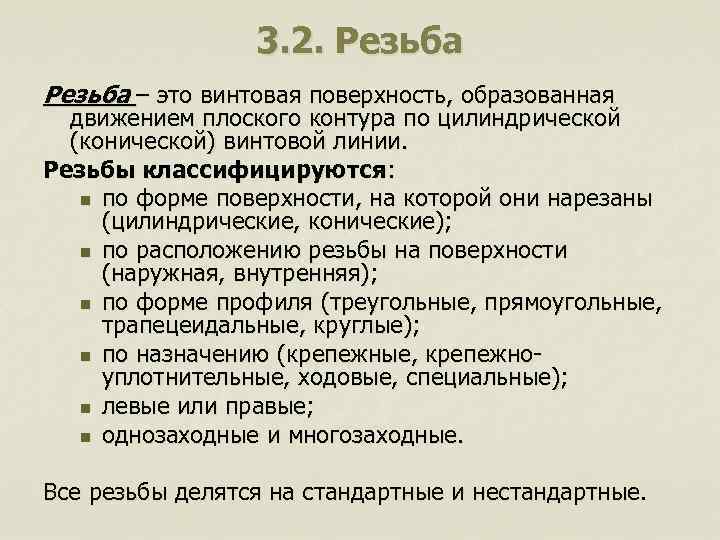

3. 2. Резьба – это винтовая поверхность, образованная движением плоского контура по цилиндрической (конической) винтовой линии. Резьбы классифицируются: n по форме поверхности, на которой они нарезаны (цилиндрические, конические); n по расположению резьбы на поверхности (наружная, внутренняя); n по форме профиля (треугольные, прямоугольные, трапецеидальные, круглые); n по назначению (крепежные, крепежноуплотнительные, ходовые, специальные); n левые или правые; n однозаходные и многозаходные. Все резьбы делятся на стандартные и нестандартные.

Параметры резьбы

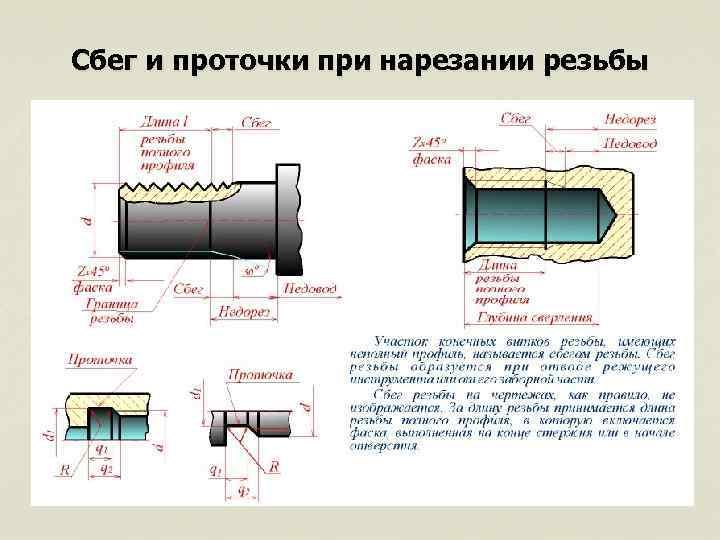

Сбег и проточки при нарезании резьбы

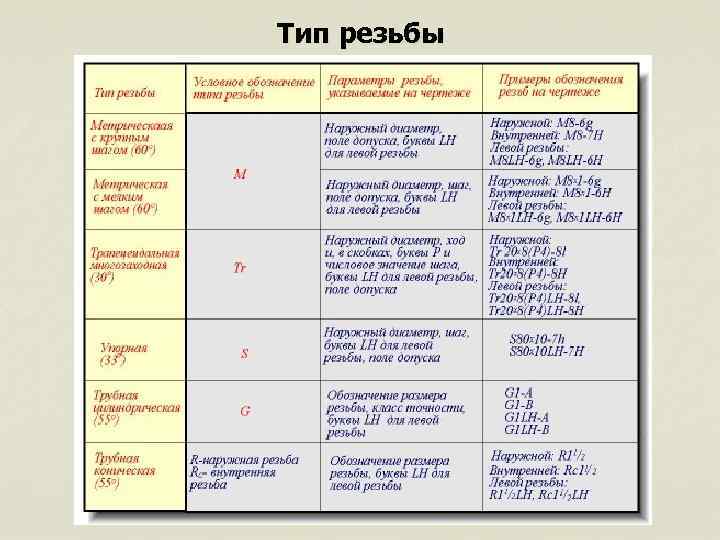

Тип резьбы

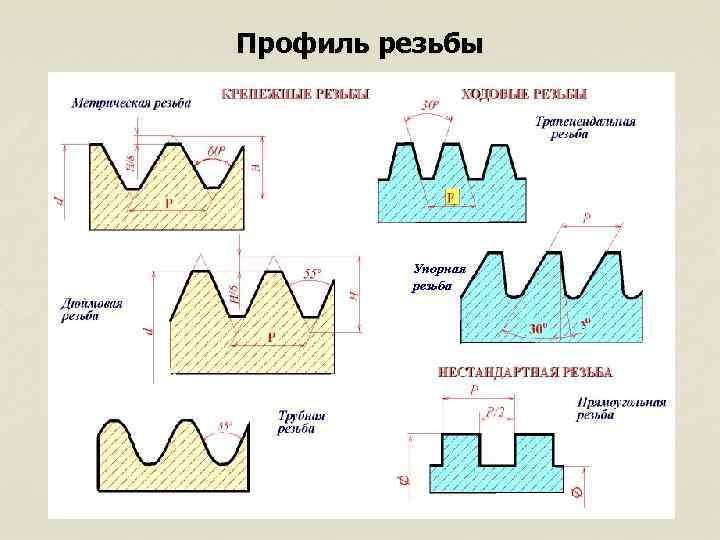

Профиль резьбы Упорная резьба

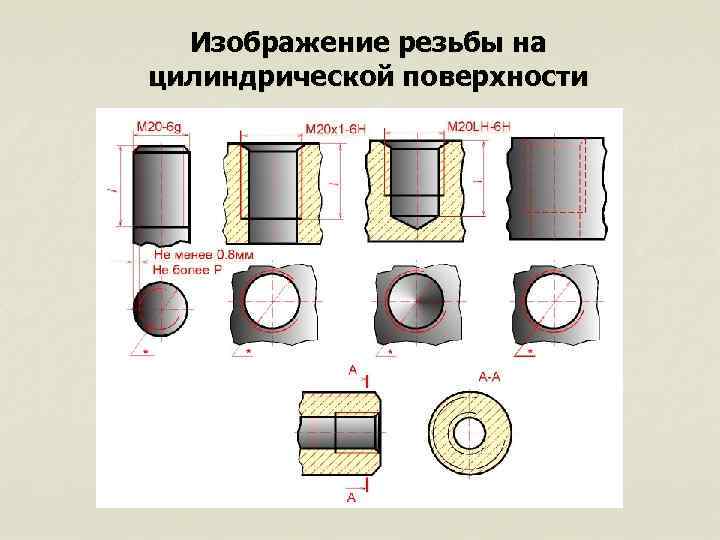

Изображение резьбы на цилиндрической поверхности

Изображение конической резьбы и резьбового соединения

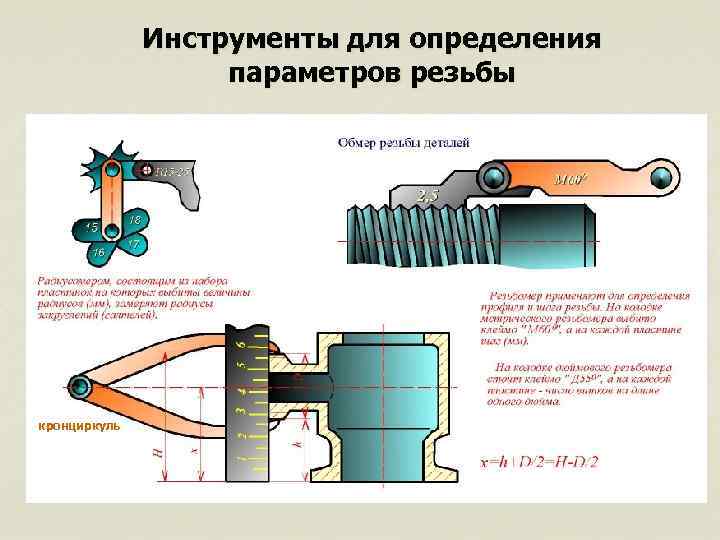

Инструменты для определения параметров резьбы кронциркуль

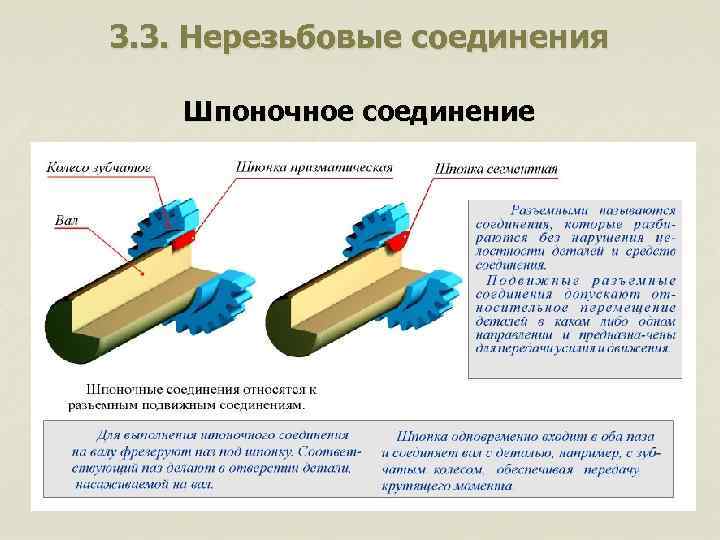

3. 3. Нерезьбовые соединения Шпоночное соединение

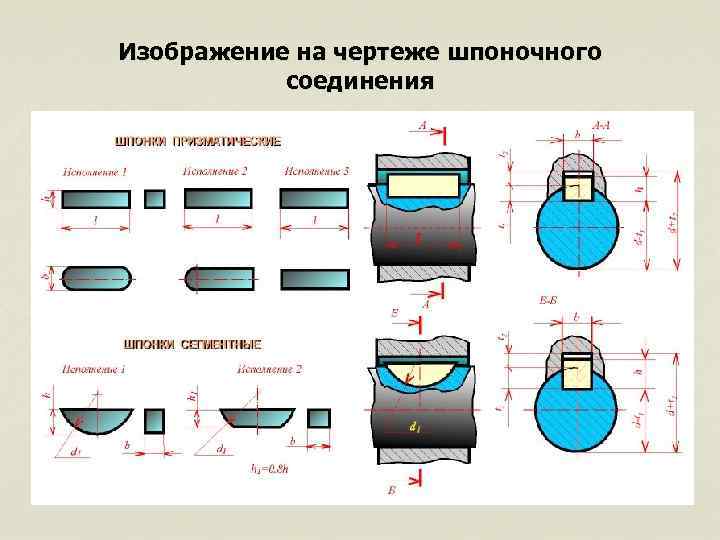

Изображение на чертеже шпоночного соединения

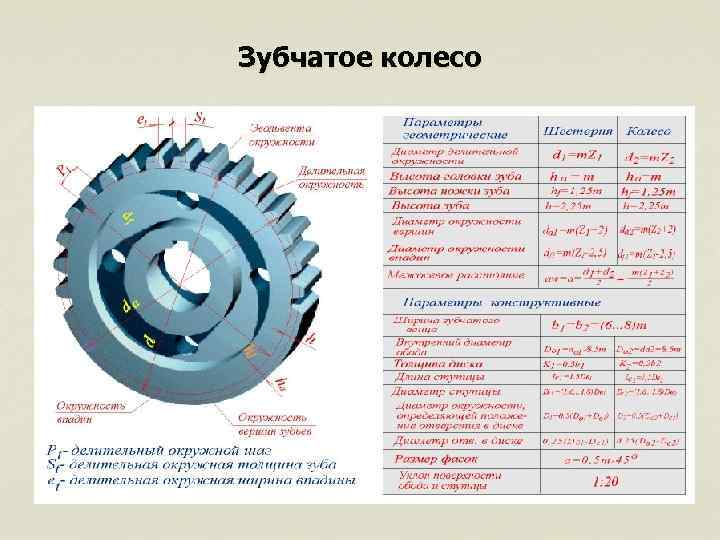

Зубчатое колесо

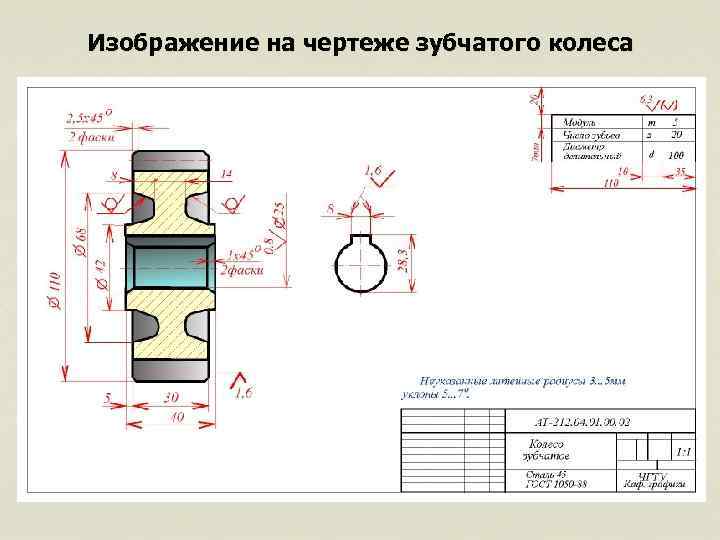

Изображение на чертеже зубчатого колеса

Пружина На сжатие На растяжение

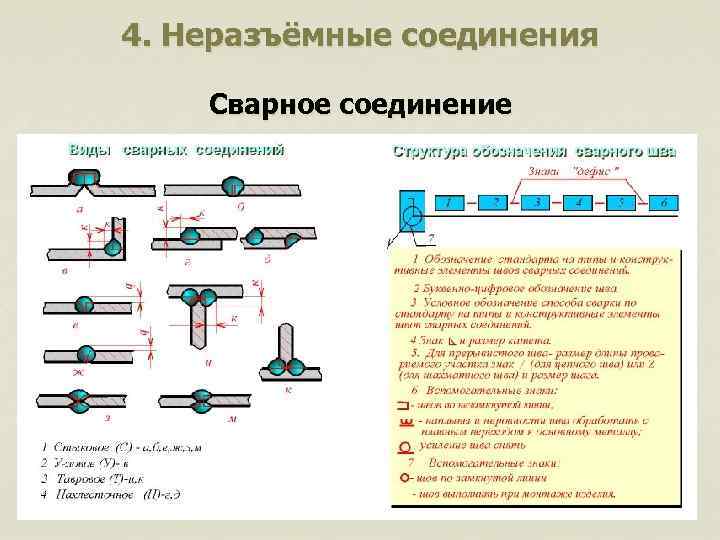

4. Неразъёмные соединения Сварное соединение

Обозначения сварного шва

Рекомендуемые средства освоения дисциплины Бумажные 1. Бусыгина Е. Б. , Соломонов К. Н. , Чиченёва О. Н. Основы технического черчения. – М. : МИСи. С, 2004. 2. Чекмарёв А. А. Инженерная графика. – М. : Высшая школа, 1998. 3. Сборник «Национальные стандарты» . ЕСКД. ГОСТы 2. 301 -68 2. 321 -84. – М. : ИПК Издательство Стандартов, 2004. 4. Информатика: применение системы трёхмерного геометрического моделирования КОМПАС 3 D для решения задач по начертательной геометрии / под ред. Л. О. Мокрецовой. – М. : Изд. дом МИСи. С, 2008. Учебно-методическое пособие № 889. Электронные 1. Графические пакеты Компас 3 D, Auto. CAD, Симплекс. 2. Мультимедийный курс лекций, созданный с использованием презентационного редактора «Power Point» и средств Internet. 30

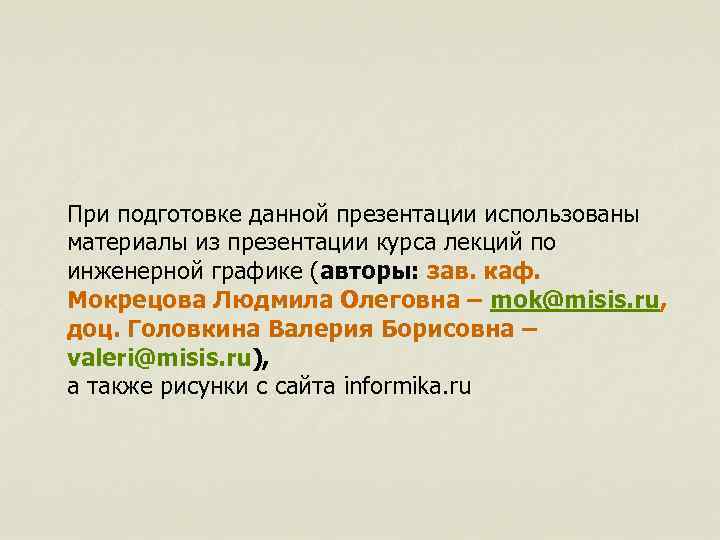

При подготовке данной презентации использованы материалы из презентации курса лекций по инженерной графике (авторы: зав. каф. Мокрецова Людмила Олеговна – mok@misis. ru, доц. Головкина Валерия Борисовна – valeri@misis. ru), а также рисунки с сайта informika. ru
