Présentation du 24 Août 2013 J C Ducasse

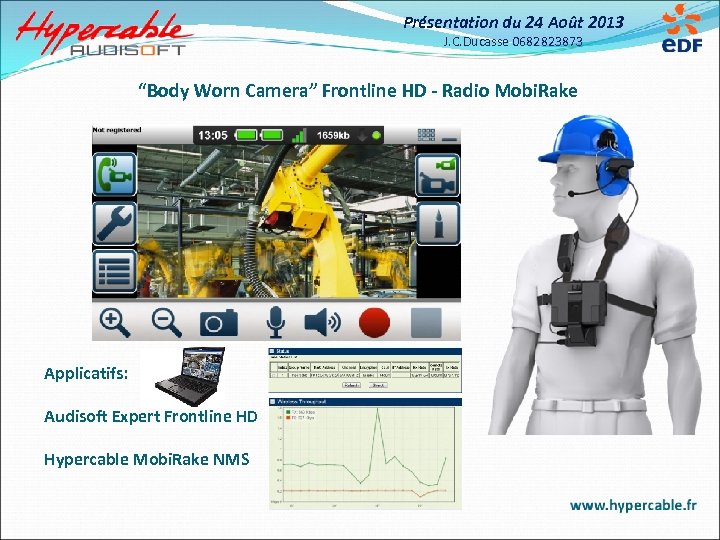

Présentation du 24 Août 2013 J. C. Ducasse 0682823873 “Body Worn Camera” Frontline HD - Radio Mobi. Rake Applicatifs: Audisoft Expert Frontline HD Hypercable Mobi. Rake NMS

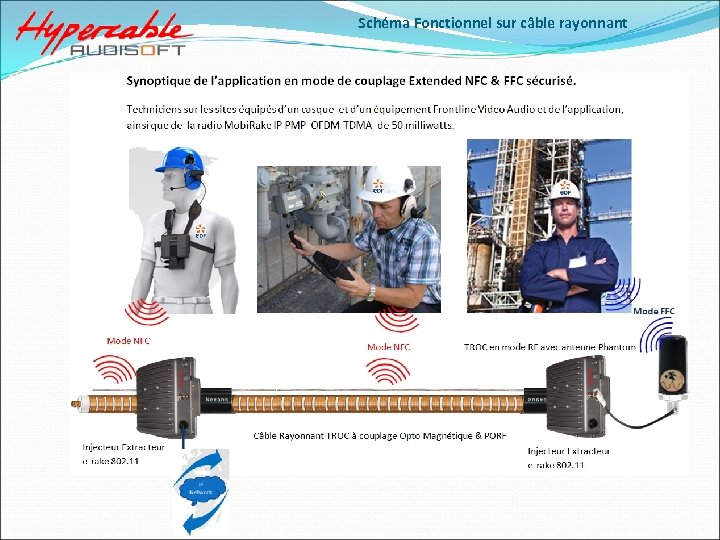

Schéma Fonctionnel sur câble rayonnant

Schéma Fonctionnel Nomade Roaming Radio 802. 11 175 Mbps + 1 ms 175 Mbps +1 ms 170 Mbps +1 ms Réseau Gigabit FH ou Fibre Optique 350 Mbps utilles, latences de 1 Ms par saut, soit 10 Ms et 125 Mbps pour la station No 10 165 Mbps +1 ms

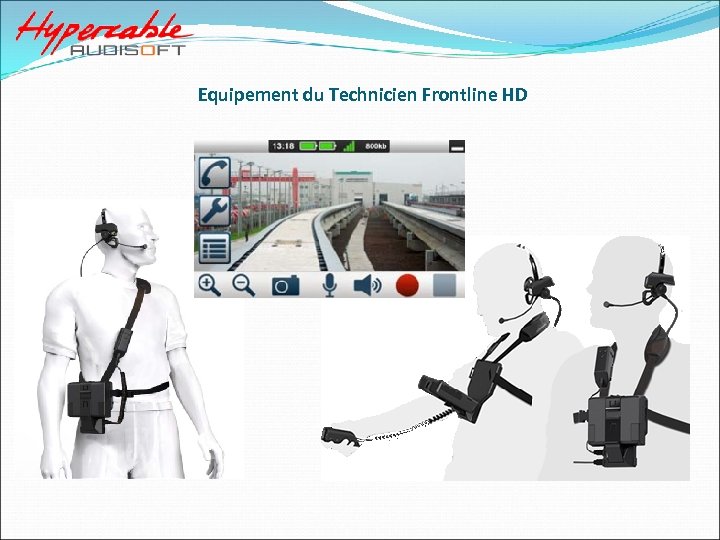

Equipement du Technicien Frontline HD

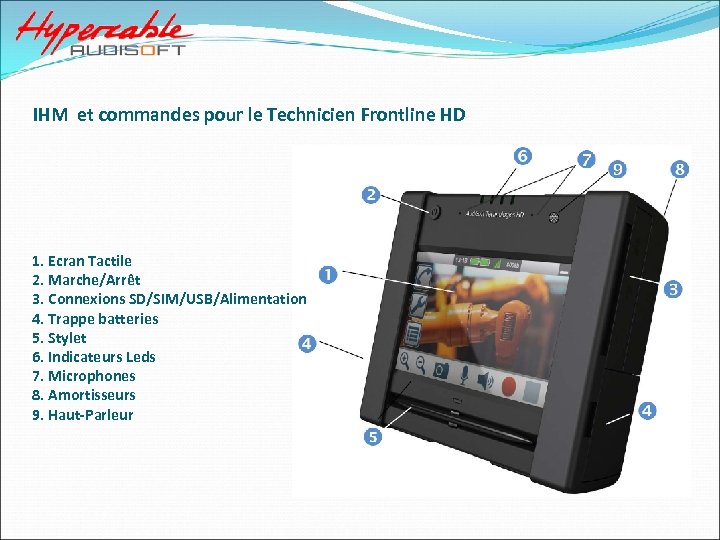

IHM et commandes pour le Technicien Frontline HD 1. Ecran Tactile 2. Marche/Arrêt 3. Connexions SD/SIM/USB/Alimentation 4. Trappe batteries 5. Stylet 6. Indicateurs Leds 7. Microphones 8. Amortisseurs 9. Haut-Parleur

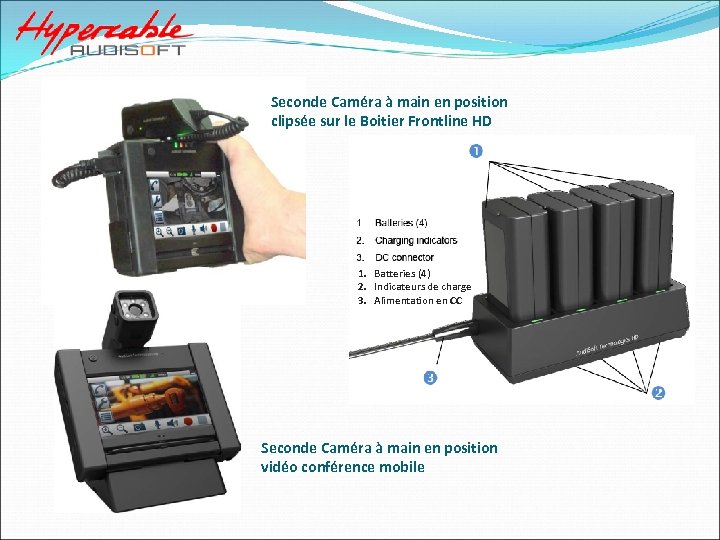

Seconde Caméra à main en position clipsée sur le Boitier Frontline HD 1. Batteries (4) 2. Indicateurs de charge 3. Alimentation en CC Seconde Caméra à main en position vidéo conférence mobile

Interfaces de communication et logiciels embarqués Software inclus: o Frontline HD software est pré-installé dans le module de transmission Frontline HD. Le Frontline HD software: o Contrôle l’acquisition video des images par la camera de tête (Casque) et par la camera de “main” o Manage la communication IP entre le Frontline HD et l’application software Expert pour la vidéo, la voix, les clichés instantanés, et les data. o Manage la communication de l’interface Wi. Fi intégré 802, 11 n (Windows 7) o Manage la communication de l’interface Mobilink Dialer 3 G/4 G intégré en option usine o Manage la communication de l’interface USB vers le réseau Ethernet & Radio Mobirake (Windows 7)

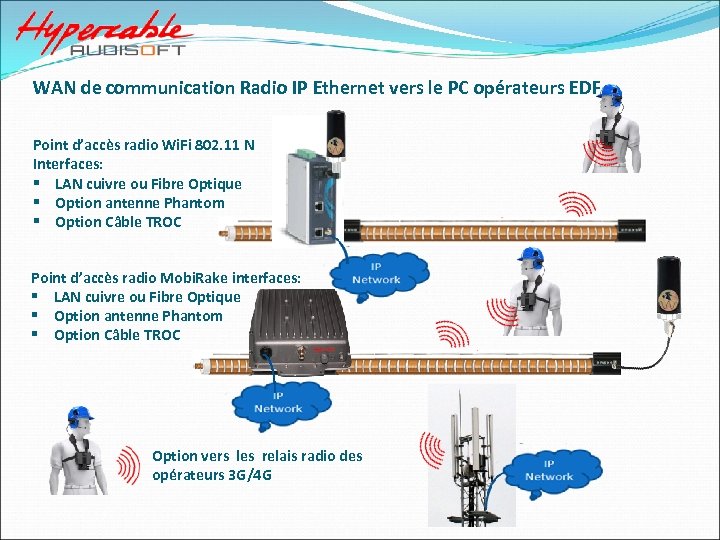

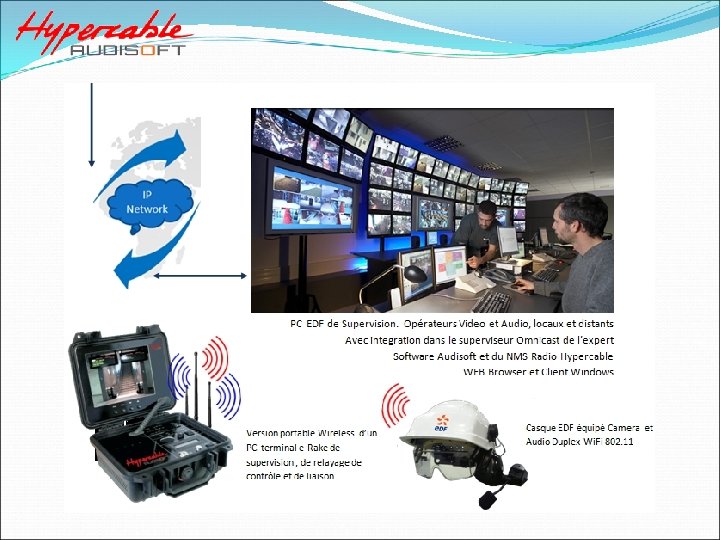

WAN de communication Radio IP Ethernet vers le PC opérateurs EDF Point d’accès radio Wi. Fi 802. 11 N Interfaces: § LAN cuivre ou Fibre Optique § Option antenne Phantom § Option Câble TROC Point d’accès radio Mobi. Rake interfaces: § LAN cuivre ou Fibre Optique § Option antenne Phantom § Option Câble TROC Option vers les relais radio des opérateurs 3 G/4 G

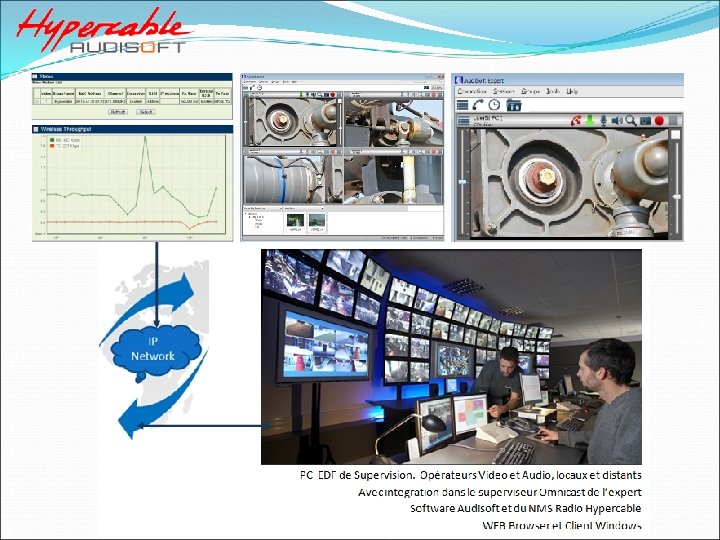

Vidéo du Frontline HD en opérationnel Audi. Soft Expert, l’application des opérateurs distants

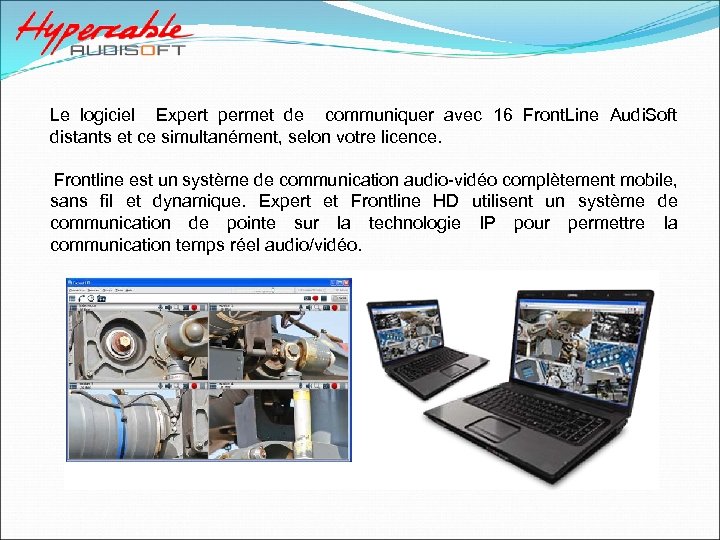

Le logiciel Expert permet de communiquer avec 16 Front. Line Audi. Soft distants et ce simultanément, selon votre licence. Frontline est un système de communication audio-vidéo complètement mobile, sans fil et dynamique. Expert et Frontline HD utilisent un système de communication de pointe sur la technologie IP pour permettre la communication temps réel audio/vidéo.

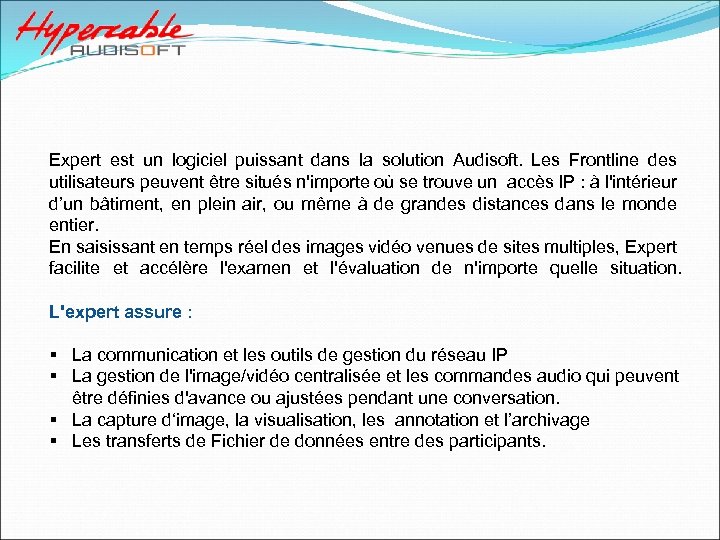

Expert est un logiciel puissant dans la solution Audisoft. Les Frontline des utilisateurs peuvent être situés n'importe où se trouve un accès IP : à l'intérieur d’un bâtiment, en plein air, ou même à de grandes distances dans le monde entier. En saisissant en temps réel des images vidéo venues de sites multiples, Expert facilite et accélère l'examen et l'évaluation de n'importe quelle situation. L'expert assure : § La communication et les outils de gestion du réseau IP § La gestion de l'image/vidéo centralisée et les commandes audio qui peuvent être définies d'avance ou ajustées pendant une conversation. § La capture d‘image, la visualisation, les annotation et l’archivage § Les transferts de Fichier de données entre des participants.

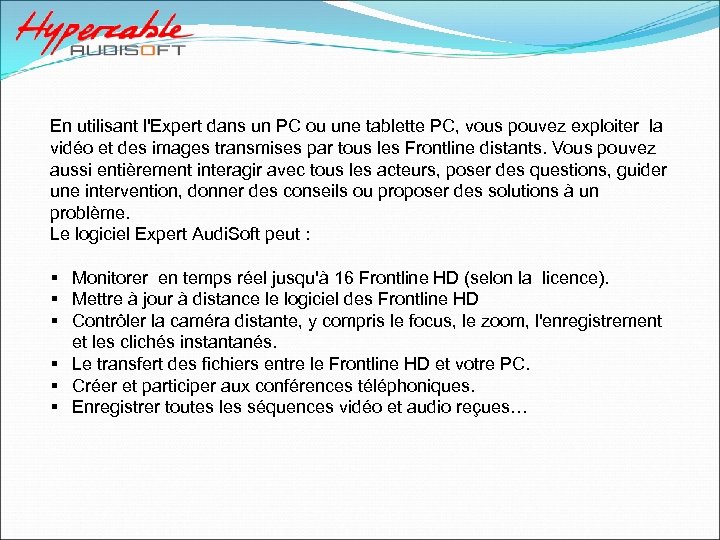

En utilisant l'Expert dans un PC ou une tablette PC, vous pouvez exploiter la vidéo et des images transmises par tous les Frontline distants. Vous pouvez aussi entièrement interagir avec tous les acteurs, poser des questions, guider une intervention, donner des conseils ou proposer des solutions à un problème. Le logiciel Expert Audi. Soft peut : § Monitorer en temps réel jusqu'à 16 Frontline HD (selon la licence). § Mettre à jour à distance le logiciel des Frontline HD § Contrôler la caméra distante, y compris le focus, le zoom, l'enregistrement et les clichés instantanés. § Le transfert des fichiers entre le Frontline HD et votre PC. § Créer et participer aux conférences téléphoniques. § Enregistrer toutes les séquences vidéo et audio reçues…

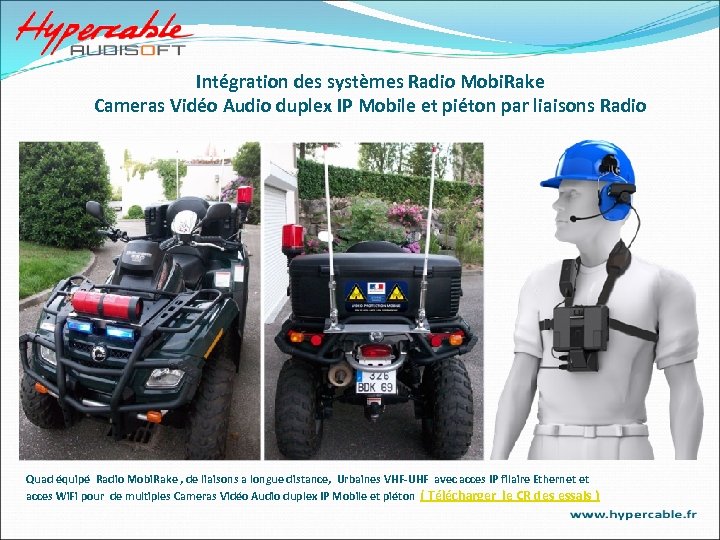

Intégration des systèmes Radio Mobi. Rake Cameras Vidéo Audio duplex IP Mobile et piéton par liaisons Radio Quad équipé Radio Mobi. Rake , de liaisons a longue distance, Urbaines VHF-UHF avec acces IP filaire Ethernet et acces Wi. Fi pour de multiples Cameras Vidéo Audio duplex IP Mobile et piéton ( Télécharger le CR des essais )

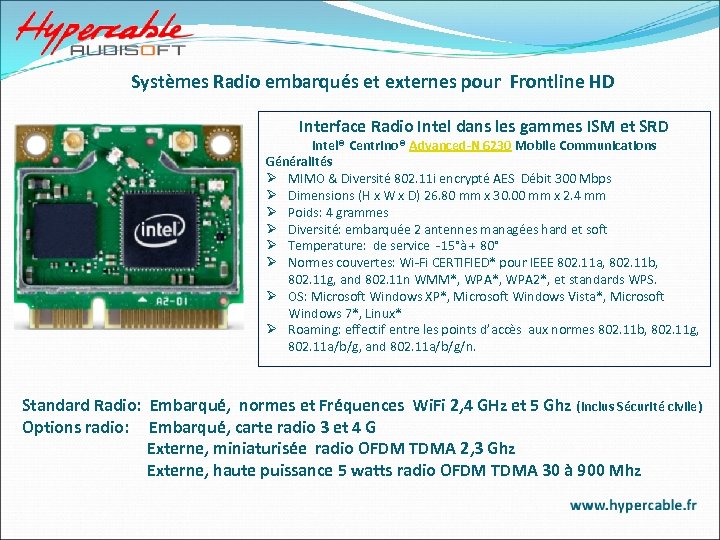

Systèmes Radio embarqués et externes pour Frontline HD Interface Radio Intel dans les gammes ISM et SRD Intel® Centrino® Advanced-N 6230 Mobile Communications Généralités Ø MIMO & Diversité 802. 11 i encrypté AES Débit 300 Mbps Ø Dimensions (H x W x D) 26. 80 mm x 30. 00 mm x 2. 4 mm Ø Poids: 4 grammes Ø Diversité: embarquée 2 antennes managées hard et soft Ø Temperature: de service -15°à + 80° Ø Normes couvertes: Wi-Fi CERTIFIED* pour IEEE 802. 11 a, 802. 11 b, 802. 11 g, and 802. 11 n WMM*, WPA 2*, et standards WPS. Ø OS: Microsoft Windows XP*, Microsoft Windows Vista*, Microsoft Windows 7*, Linux* Ø Roaming: effectif entre les points d’accès aux normes 802. 11 b, 802. 11 g, 802. 11 a/b/g, and 802. 11 a/b/g/n. Standard Radio: Embarqué, normes et Fréquences Wi. Fi 2, 4 GHz et 5 Ghz (inclus Sécurité civile) Options radio: Embarqué, carte radio 3 et 4 G Externe, miniaturisée radio OFDM TDMA 2, 3 Ghz Externe, haute puissance 5 watts radio OFDM TDMA 30 à 900 Mhz

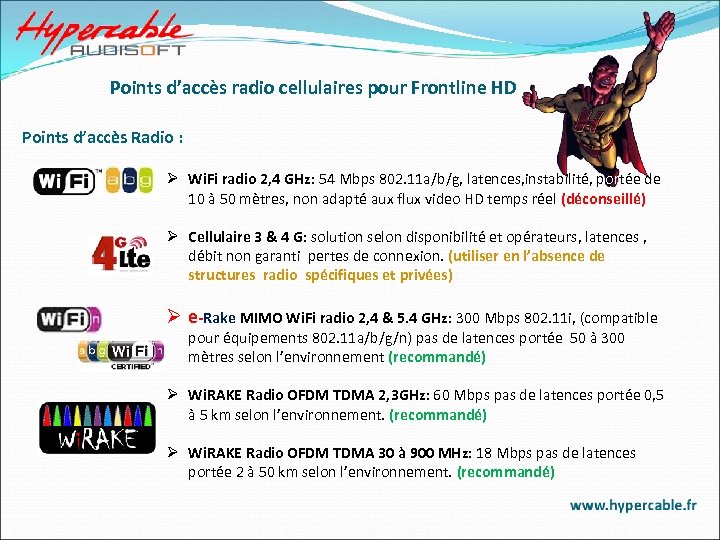

Points d’accès radio cellulaires pour Frontline HD Points d’accès Radio : Ø Wi. Fi radio 2, 4 GHz: 54 Mbps 802. 11 a/b/g, latences, instabilité, portée de 10 à 50 mètres, non adapté aux flux video HD temps réel (déconseillé) Ø Cellulaire 3 & 4 G: solution selon disponibilité et opérateurs, latences , débit non garanti pertes de connexion. (utiliser en l’absence de structures radio spécifiques et privées) Ø e-Rake MIMO Wi. Fi radio 2, 4 & 5. 4 GHz: 300 Mbps 802. 11 i, (compatible pour équipements 802. 11 a/b/g/n) pas de latences portée 50 à 300 mètres selon l’environnement (recommandé) Ø Wi. RAKE Radio OFDM TDMA 2, 3 GHz: 60 Mbps pas de latences portée 0, 5 à 5 km selon l’environnement. (recommandé) Ø Wi. RAKE Radio OFDM TDMA 30 à 900 MHz: 18 Mbps pas de latences portée 2 à 50 km selon l’environnement. (recommandé)

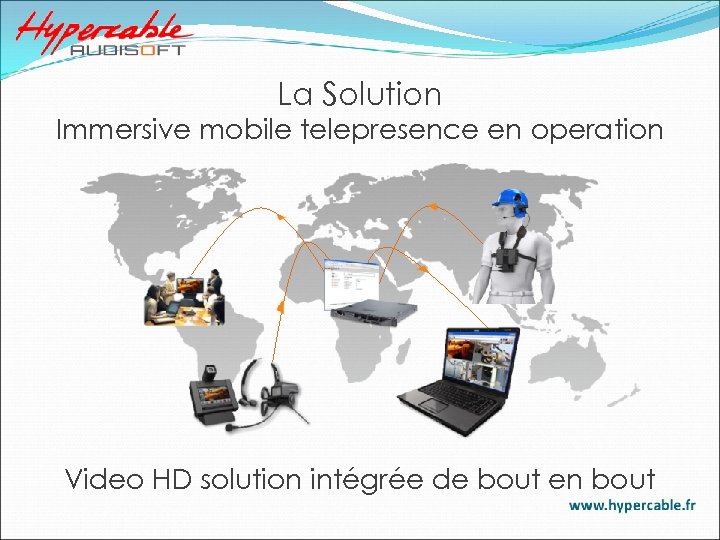

La Solution Immersive mobile telepresence en operation Video HD solution intégrée de bout en bout

Public Safety Meets Critical Security & Crowd Control Challenges Context • Emergency & Disasters • Security patrols • Building , Airports inspections • Terrorism • Remote maintenance in hazardous environments • Crowd Monitoring • Special Forces ….

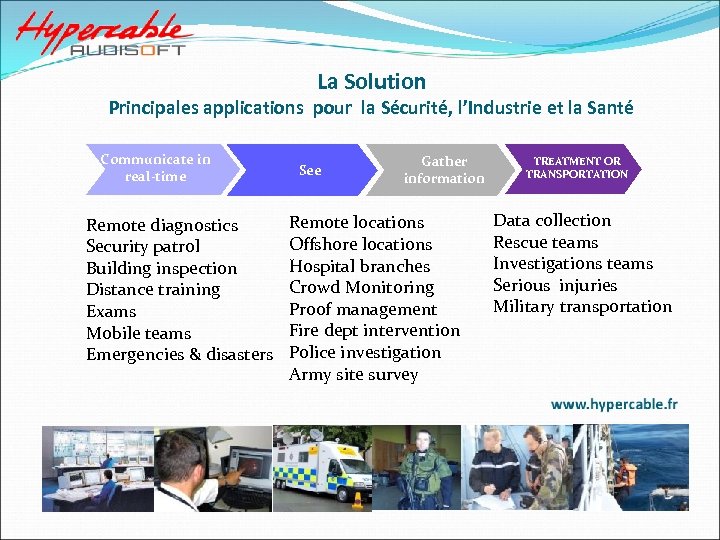

La Solution Principales applications pour la Sécurité, l’Industrie et la Santé Communicate in real-time Remote diagnostics Security patrol Building inspection Distance training Exams Mobile teams Emergencies & disasters See Gather information Remote locations Offshore locations Hospital branches Crowd Monitoring Proof management Fire dept intervention Police investigation Army site survey TREATMENT OR TRANSPORTATION Data collection Rescue teams Investigations teams Serious injuries Military transportation

IP Network

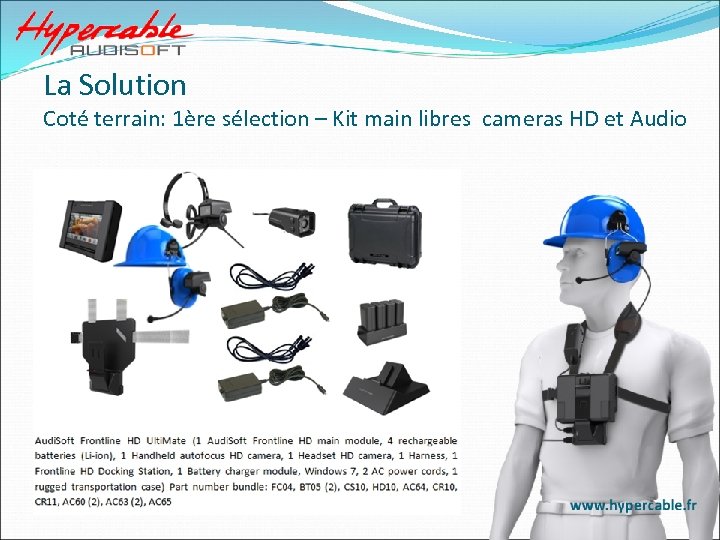

La Solution Coté terrain: 1ère sélection – Kit main libres cameras HD et Audio

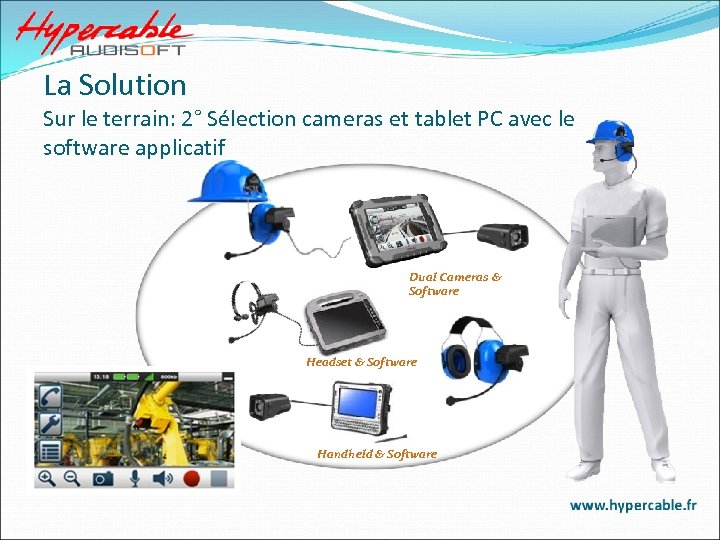

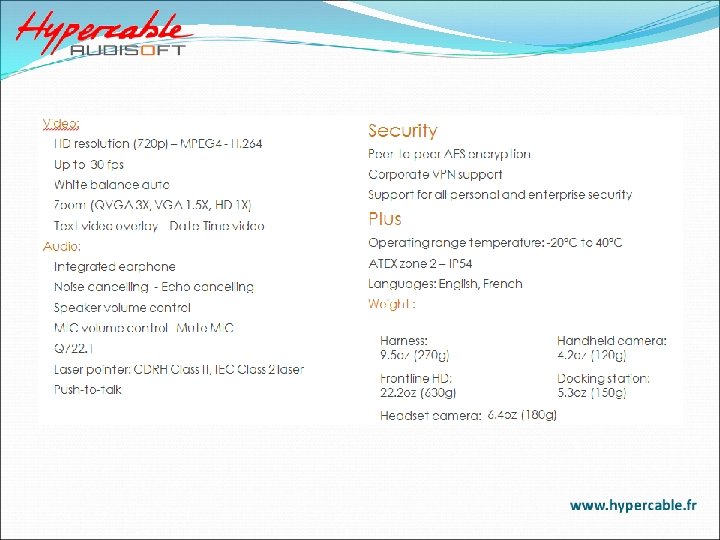

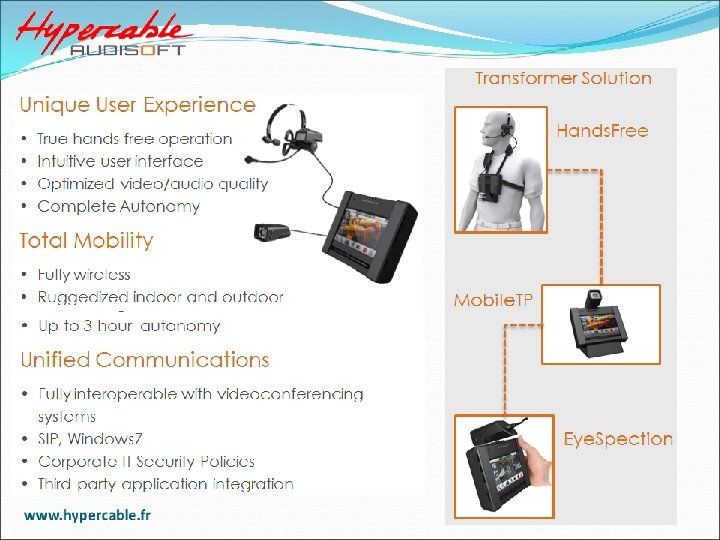

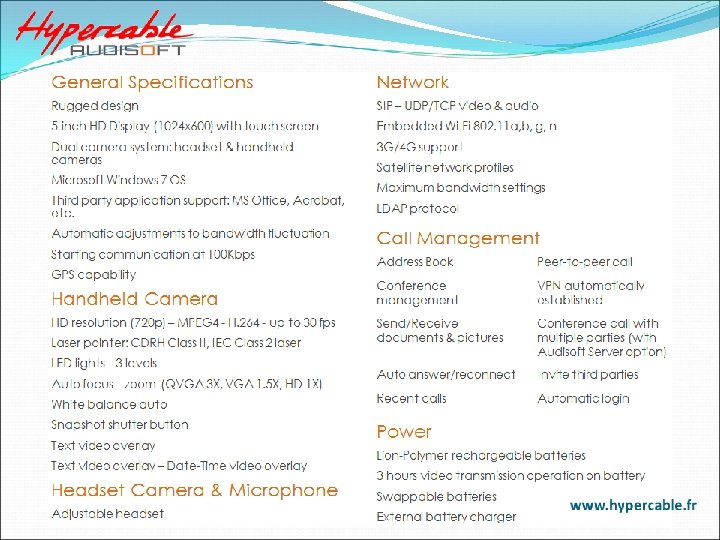

La Solution Sur le terrain: 2° Sélection cameras et tablet PC avec le software applicatif Dual Cameras & Software Headset & Software Handheld & Software

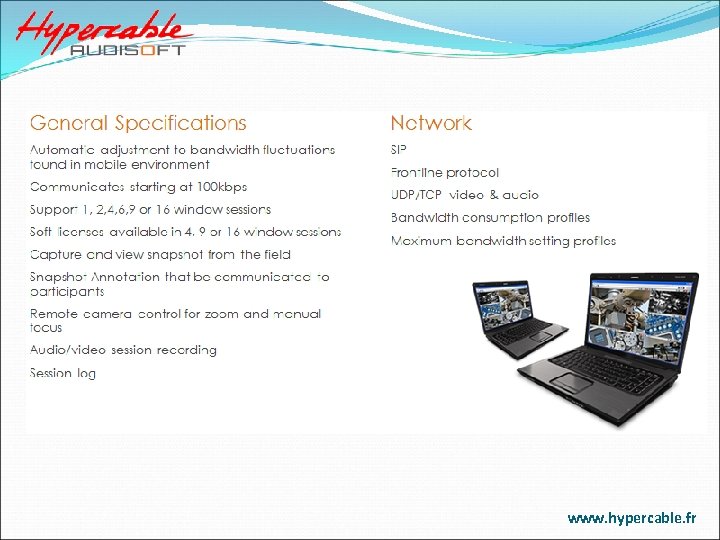

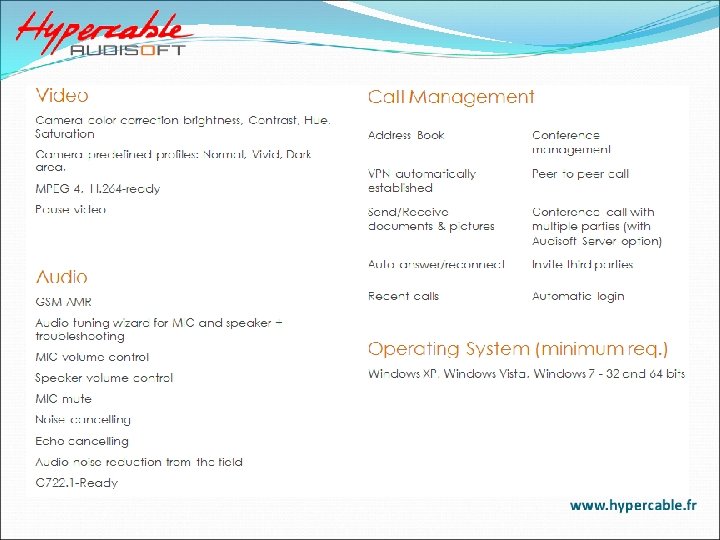

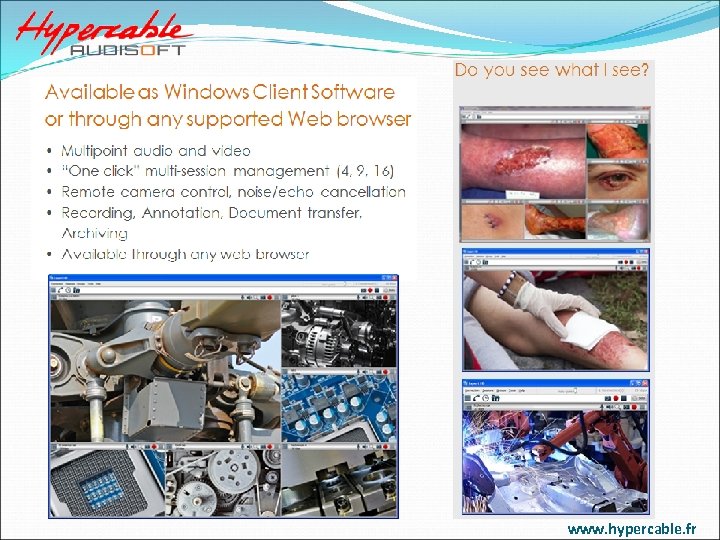

Application Video Audio Web Browser Windows 7 Application pour tous types de PC et tablets PC www. hypercable. fr
