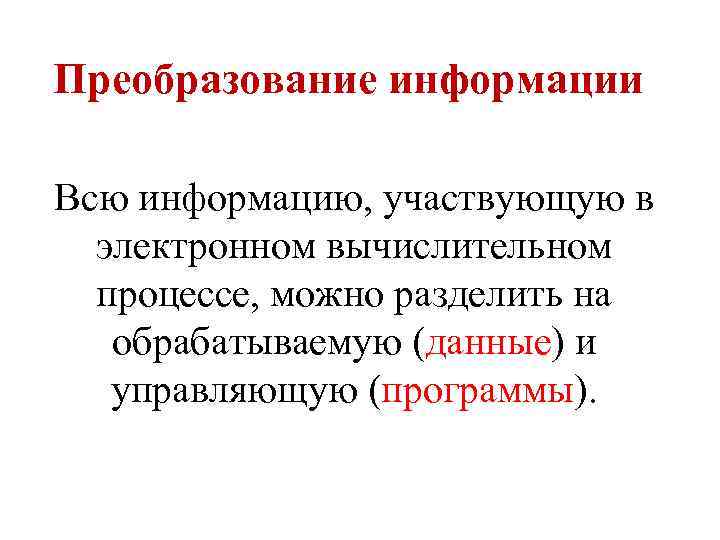

Преобразование информации Всю информацию, участвующую в электронном вычислительном процессе, можно разделить на обрабатываемую (данные) и управляющую (программы).
Схема преобразования информации В схеме преобразования информации в данные представлены проводимые над информацией и данными процессы, которые образуются после введения информации в компьютер. Также представлены процедуры и связи между ними, с помощью которых осуществляются эти процессы.
Преобразования сигнала • Дискретный сигнал лучше поддается преобразованиям, поэтому имеет преимущества перед непрерывным. Однако в технических системах и в реальных процессах преобладает непрерывный сигнал. • Это вынуждает разрабатывать способы преобразования непрерывного сигнала в дискретный. • Для преобразования непрерывного сигнала в дискретный используется процедура, которая называется квантованием.

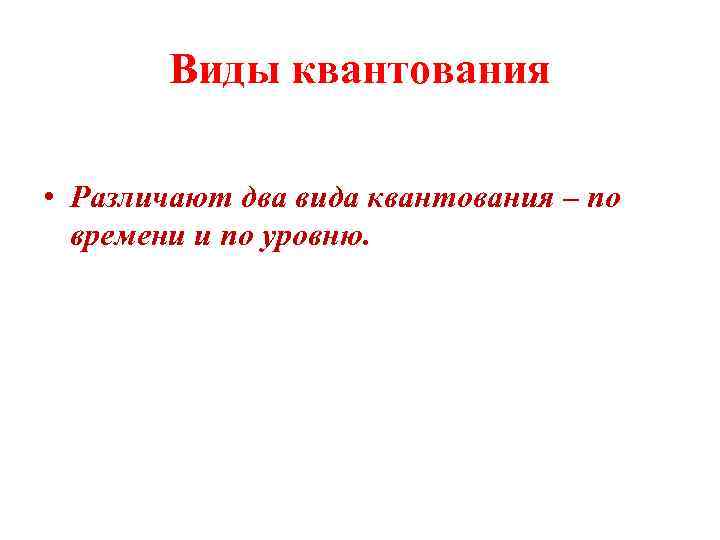

Виды квантования • Различают два вида квантования – по времени и по уровню.
Квантование по времени – это замена непрерывной (по времени и по уровню) функции x(t) некоторым множеством непрерывных (по уровню) функций x(ti) ( i = {1, 2, 3, 4}):

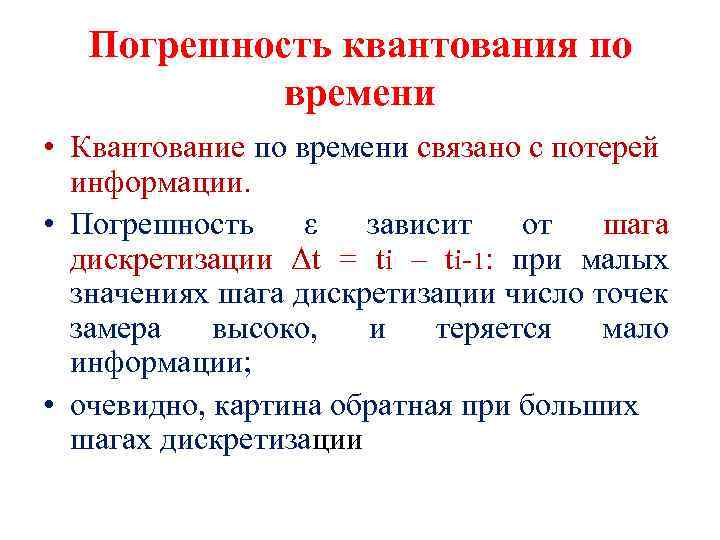

Погрешность квантования по времени • Квантование по времени связано с потерей информации. • Погрешность ε зависит от шага дискретизации Δt = ti – ti-1: при малых значениях шага дискретизации число точек замера высоко, и теряется мало информации; • очевидно, картина обратная при больших шагах дискретизации

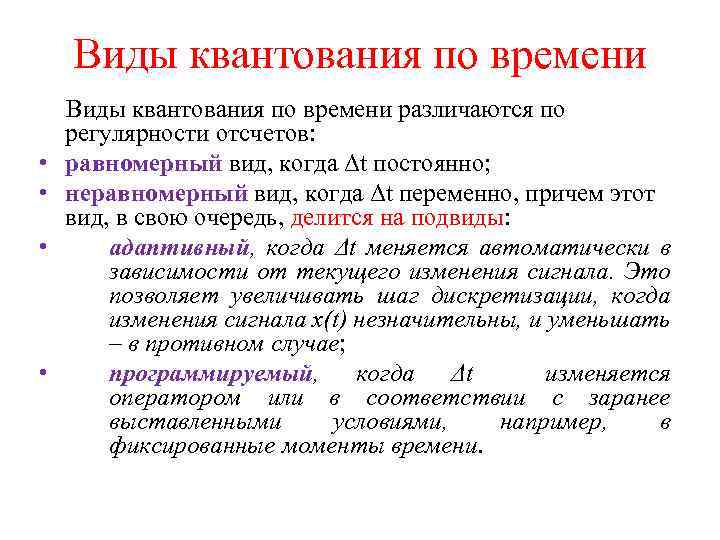

Виды квантования по времени • • Виды квантования по времени различаются по регулярности отсчетов: равномерный вид, когда Δt постоянно; неравномерный вид, когда Δt переменно, причем этот вид, в свою очередь, делится на подвиды: адаптивный, когда Δt меняется автоматически в зависимости от текущего изменения сигнала. Это позволяет увеличивать шаг дискретизации, когда изменения сигнала x(t) незначительны, и уменьшать – в противном случае; программируемый, когда Δt изменяется оператором или в соответствии с заранее выставленными условиями, например, в фиксированные моменты времени.
Квантование по уровню Шаг квантования Δx определяется по формуле: Δx = xj – xj-1 Квантование по уровню - это преобразование непрерывных сигналов (по уровню) x(ti), полученных в результате квантования по времени в моменты отсчета ti, в дискретные. В результате непрерывное множество значений сигнала x(ti) в диапазоне от xmin до xmax преобразуется в дискретное множество значений xk – уровней квантования

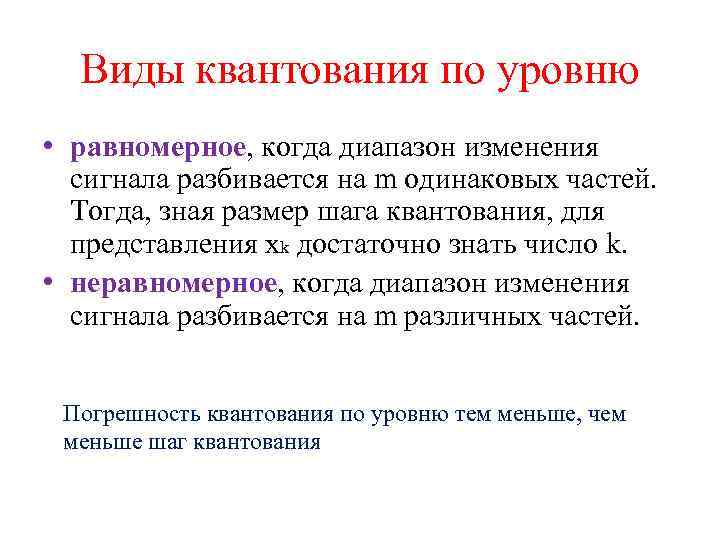

Виды квантования по уровню • равномерное, когда диапазон изменения сигнала разбивается на m одинаковых частей. Тогда, зная размер шага квантования, для представления xk достаточно знать число k. • неравномерное, когда диапазон изменения сигнала разбивается на m различных частей. Погрешность квантования по уровню тем меньше, чем меньше шаг квантования
