ПРЕИМУЩЕСТВА КОТЕЛЬНОЙ УСТАНОВКИ ЗАВОДСКОГО ИЗГОТОВЛЕНИЯ Возможность перемещения на

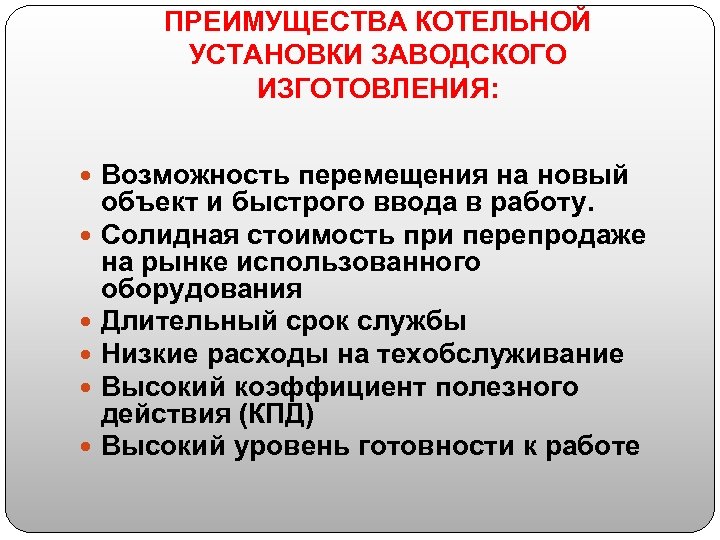

ПРЕИМУЩЕСТВА КОТЕЛЬНОЙ УСТАНОВКИ ЗАВОДСКОГО ИЗГОТОВЛЕНИЯ: Возможность перемещения на новый объект и быстрого ввода в работу. Солидная стоимость при перепродаже на рынке использованного оборудования Длительный срок службы Низкие расходы на техобслуживание Высокий коэффициент полезного действия (КПД) Высокий уровень готовности к работе

ПРЕИМУЩЕСТВА КОТЕЛЬНОЙ УСТАНОВКИ ЗАВОДСКОГО ИЗГОТОВЛЕНИЯ: Единый поставщик, четкое определение зоны ответственности Короткий срок поставки – незначительный объем местных работ Высокое качество продукции – сборка и испытания оборудования выполняются в заводских условиях, ошибки при монтаже снижены до минимума Оборудование и режимы работы выполняются полностью по заявке и потребностям Клиента

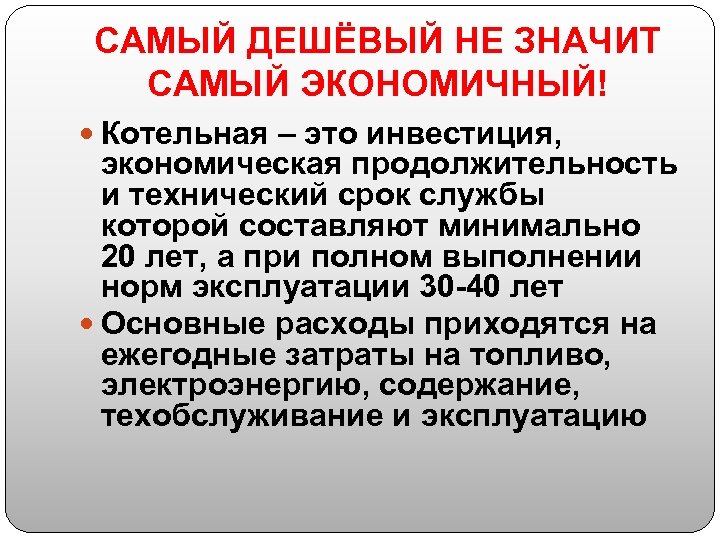

САМЫЙ ДЕШЁВЫЙ НЕ ЗНАЧИТ САМЫЙ ЭКОНОМИЧНЫЙ! Котельная – это инвестиция, экономическая продолжительность и технический срок службы которой составляют минимально 20 лет, а при полном выполнении норм эксплуатации 30 -40 лет Основные расходы приходятся на ежегодные затраты на топливо, электроэнергию, содержание, техобслуживание и эксплуатацию

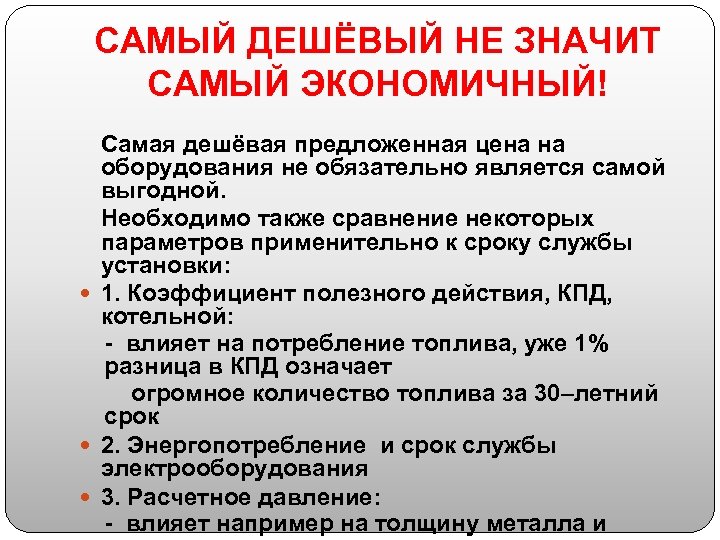

САМЫЙ ДЕШЁВЫЙ НЕ ЗНАЧИТ САМЫЙ ЭКОНОМИЧНЫЙ! Самая дешёвая предложенная цена на оборудования не обязательно является самой выгодной. Необходимо также сравнение некоторых параметров применительно к сроку службы установки: 1. Коэффициент полезного действия, КПД, котельной: - влияет на потребление топлива, уже 1% разница в КПД означает огромное количество топлива за 30–летний срок 2. Энергопотребление и срок службы электрооборудования 3. Расчетное давление: - влияет например на толщину металла и

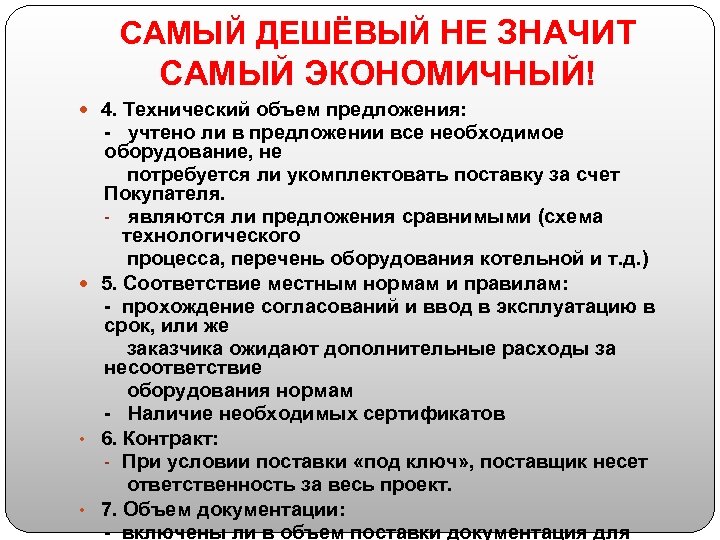

САМЫЙ ДЕШЁВЫЙ НЕ ЗНАЧИТ САМЫЙ ЭКОНОМИЧНЫЙ! 4. Технический объем предложения: - учтено ли в предложении все необходимое оборудование, не потребуется ли укомплектовать поставку за счет Покупателя. - являются ли предложения сравнимыми (схема технологического процесса, перечень оборудования котельной и т. д. ) 5. Соответствие местным нормам и правилам: - прохождение согласований и ввод в эксплуатацию в срок, или же заказчика ожидают дополнительные расходы за несоответствие оборудования нормам - Наличие необходимых сертификатов • 6. Контракт: - При условии поставки «под ключ» , поставщик несет ответственность за весь проект. • 7. Объем документации: - включены ли в объем поставки документация для

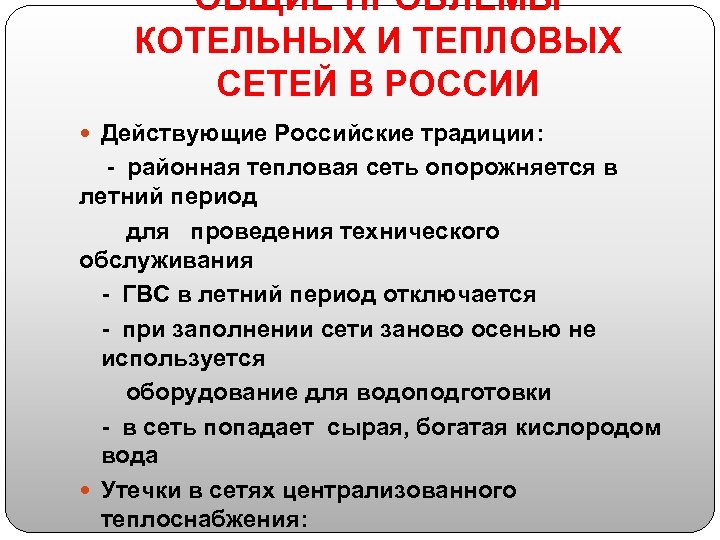

ОБЩИЕ ПРОБЛЕМЫ КОТЕЛЬНЫХ И ТЕПЛОВЫХ СЕТЕЙ В РОССИИ Действующие Российские традиции: - районная тепловая сеть опорожняется в летний период для проведения технического обслуживания - ГВС в летний период отключается - при заполнении сети заново осенью не используется оборудование для водоподготовки - в сеть попадает сырая, богатая кислородом вода Утечки в сетях централизованного теплоснабжения:

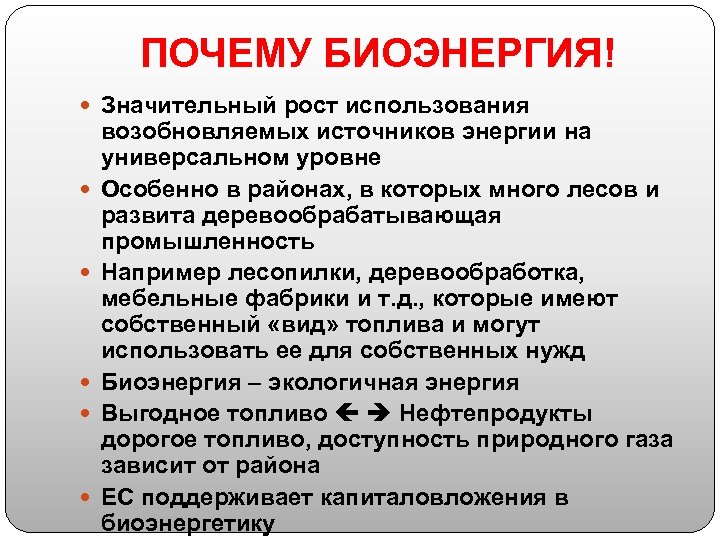

ПОЧЕМУ БИОЭНЕРГИЯ! Значительный рост использования возобновляемых источников энергии на универсальном уровне Особенно в районах, в которых много лесов и развита деревообрабатывающая промышленность Например лесопилки, деревообработка, мебельные фабрики и т. д. , которые имеют собственный «вид» топлива и могут использовать ее для собственных нужд Биоэнергия – экологичная энергия Выгодное топливо Нефтепродукты дорогое топливо, доступность природного газа зависит от района ЕС поддерживает капиталовложения в биоэнергетику

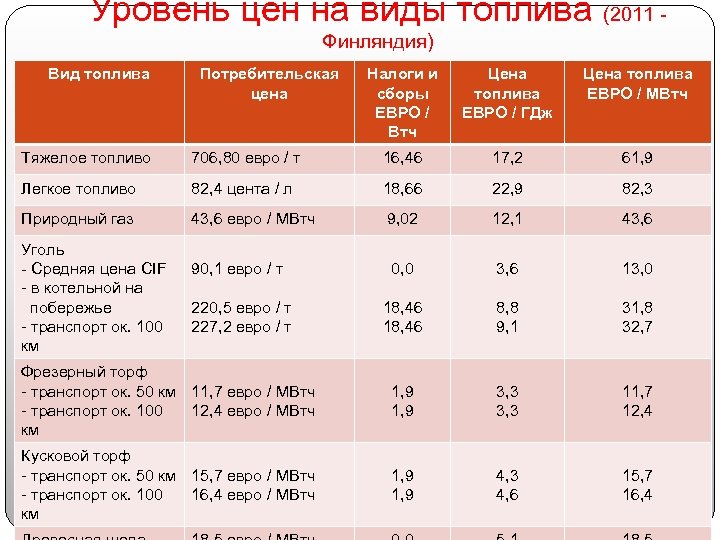

Уровень цен на виды топлива (2011 Финляндия) Вид топлива Потребительская цена Налоги и сборы ЕВРО / Втч Цена топлива ЕВРО / ГДж Цена топлива ЕВРО / MВтч Тяжелое топливо 706, 80 евро / т 16, 46 17, 2 61, 9 Легкое топливо 82, 4 цента / л 18, 66 22, 9 82, 3 Природный газ 43, 6 евро / МВтч 9, 02 12, 1 43, 6 90, 1 евро / т 0, 0 3, 6 13, 0 220, 5 евро / т 227, 2 евро / т 18, 46 8, 8 9, 1 31, 8 32, 7 Фрезерный торф - транспорт ок. 50 км 11, 7 евро / МВтч - транспорт ок. 100 12, 4 евро / МВтч км 1, 9 3, 3 11, 7 12, 4 Кусковой торф - транспорт ок. 50 км 15, 7 евро / МВтч - транспорт ок. 100 16, 4 евро / МВтч км 1, 9 4, 3 4, 6 15, 7 16, 4 Уголь - Средняя цена CIF - в котельной на побережье - транспорт ок. 100 км

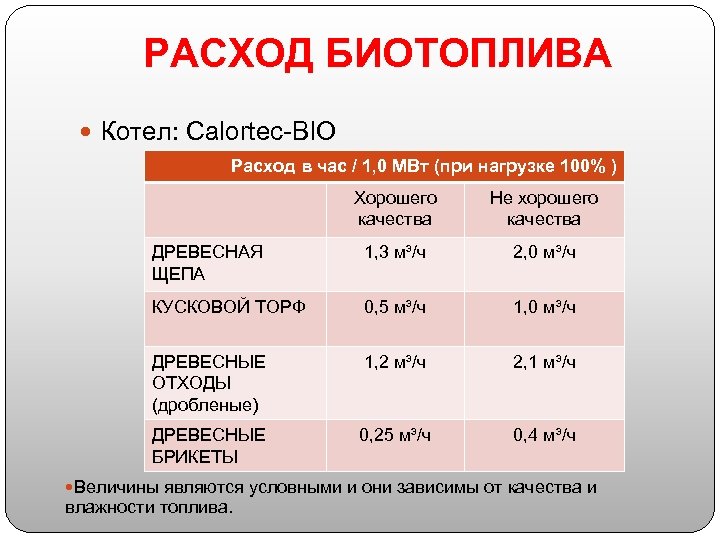

РАСХОД БИОТОПЛИВА Котел: Calortec-BIO Расход в час / 1, 0 MВт (при нагрузке 100% ) Хорошего качества Не хорошего качества ДРЕВЕСНАЯ ЩЕПА 1, 3 м³/ч 2, 0 м³/ч КУСКОВОЙ ТОРФ 0, 5 м³/ч 1, 0 м³/ч ДРЕВЕСНЫЕ ОТХОДЫ (дробленые) 1, 2 м³/ч 2, 1 м³/ч ДРЕВЕСНЫЕ БРИКЕТЫ 0, 25 м³/ч 0, 4 м³/ч Величины являются условными и они зависимы от качества и влажности топлива.

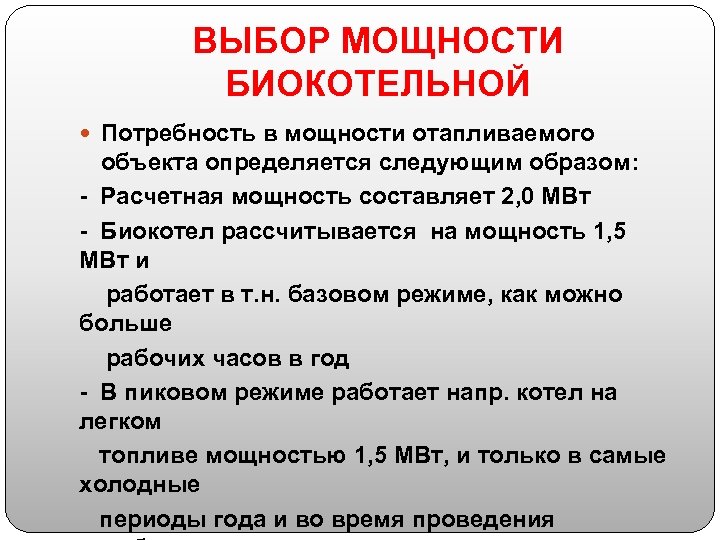

ВЫБОР МОЩНОСТИ БИОКОТЕЛЬНОЙ Потребность в мощности отапливаемого объекта определяется следующим образом: - Расчетная мощность составляет 2, 0 MВт - Биокотел рассчитывается на мощность 1, 5 МВт и работает в т. н. базовом режиме, как можно больше рабочих часов в год - В пиковом режиме работает напр. котел на легком топливе мощностью 1, 5 MВт, и только в самые холодные периоды года и во время проведения

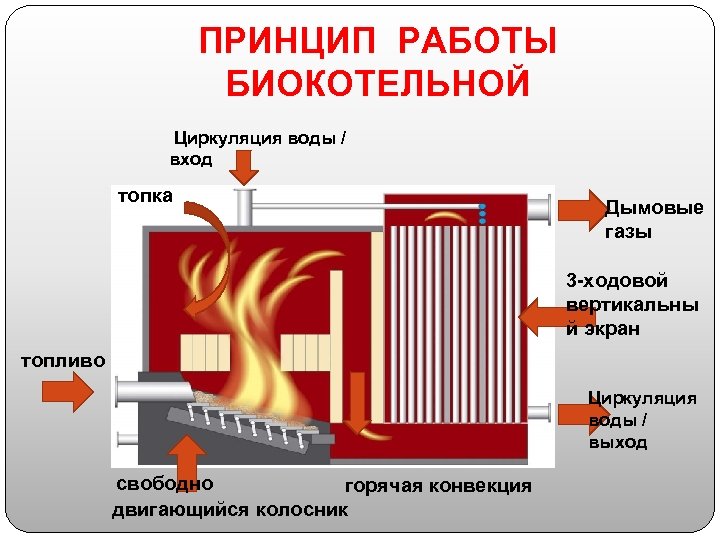

ПРИНЦИП РАБОТЫ БИОКОТЕЛЬНОЙ Циркуляция воды / вход топка Дымовые газы 3 -ходовой вертикальны й экран топливо Циркуляция воды / выход свободно горячая конвекция двигающийся колосник

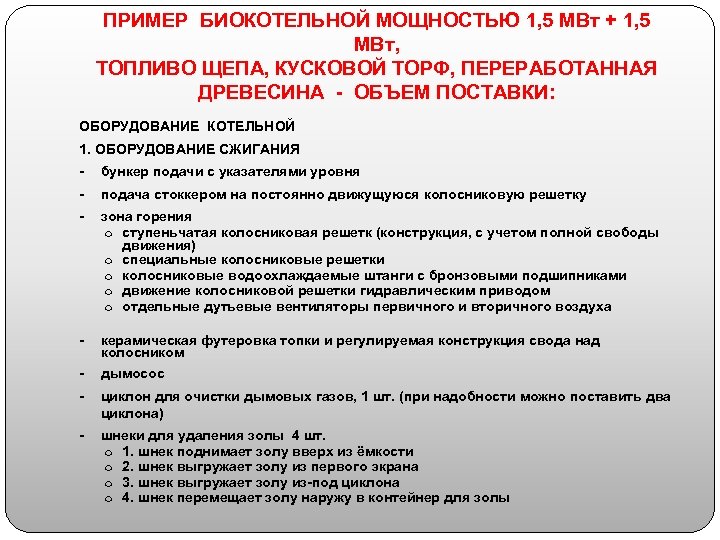

ПРИМЕР БИОКОТЕЛЬНОЙ МОЩНОСТЬЮ 1, 5 МВт + 1, 5 МВт, ТОПЛИВО ЩЕПА, КУСКОВОЙ ТОРФ, ПЕРЕРАБОТАННАЯ ДРЕВЕСИНА - ОБЪЕМ ПОСТАВКИ: ОБОРУДОВАНИЕ КОТЕЛЬНОЙ 1. ОБОРУДОВАНИЕ СЖИГАНИЯ - бункер подачи с указателями уровня - подача стоккером на постоянно движущуюся колосниковую решетку - зона горения o ступеньчатая колосниковая решетк (конструкция, с учетом полной свободы движения) o специальные колосниковые решетки o колосниковые водоохлаждаемые штанги с бронзовыми подшипниками o движение колосниковой решетки гидравлическим приводом o отдельные дутьевые вентиляторы первичного и вторичного воздуха - керамическая футеровка топки и регулируемая конструкция свода над колосником - дымосос - циклон для очистки дымовых газов, 1 шт. (при надобности можно поставить два циклона) - шнеки для удаления золы 4 шт. o 1. шнек поднимает золу вверх из ёмкости o 2. шнек выгружает золу из первого экрана o 3. шнек выгружает золу из-под циклона o 4. шнек перемещает золу наружу в контейнер для золы

ПРИМЕР БИОКОТЕЛЬНОЙ МОЩНОСТЬЮ 1, 5 МВт + 1, 5 МВт, ТОПЛИВО ЩЕПА, КУСКОВОЙ ТОРФ, ПЕРЕРАБОТАННАЯ ДРЕВЕСИНА - ОБЪЕМ ПОСТАВКИ: 2. КОТЕЛ - ТОПКА - Вертикальный трёхходовой дымогарный котел / экранный блок ”Calortec-BIO” - Конструкция топки ”Calortec” из листовой стали, установленной на ступеньчатой колосниковой решетке o Расчетные показатели: - мощность 1, 5 МВт (регулировка мощностей в пределах 10% - 100%) - расчетное давление 6 бар - расчетная температура 110ºC · Теплоизоляция + облицовка · Лючки для осмотра и чистки Вним. ! - Расчетным топливом котельной является древесная щепа, содержание эффективной энергии сухого вещества составляет 19 МДж/кг. Котел на легком топливе: Calortec-EVO-8 (для пиковой и резервной нагрузки) o Расчетные показатели: - мощность 1, 5 МВт (регулировка мощностей в пределах 10% - 100%) - расчетное давление 10 бар - расчетная температура 110º - КПД ок. 92% · трубопроводное оснащение · топливный бак 10 м³ (устанавливается снаружи контейнера под или над землей)

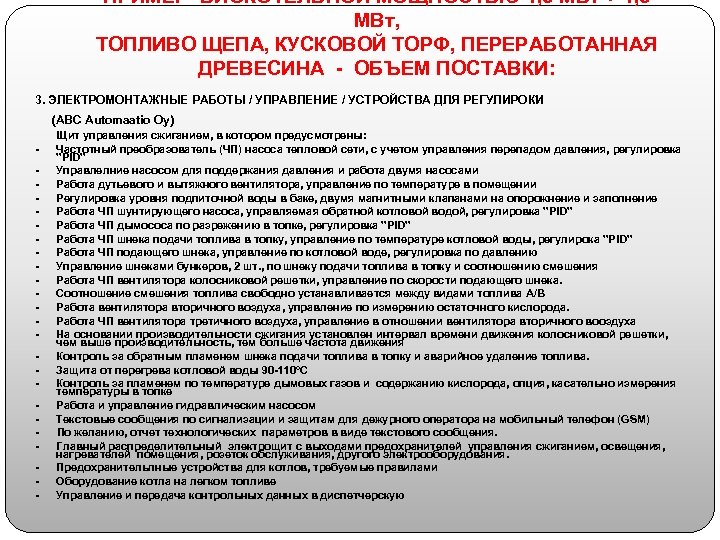

ПРИМЕР БИОКОТЕЛЬНОЙ МОЩНОСТЬЮ 1, 5 МВт + 1, 5 МВт, ТОПЛИВО ЩЕПА, КУСКОВОЙ ТОРФ, ПЕРЕРАБОТАННАЯ ДРЕВЕСИНА - ОБЪЕМ ПОСТАВКИ: 3. ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ / УПРАВЛЕНИЕ / УСТРОЙСТВА ДЛЯ РЕГУЛИРОКИ (ABC Automaatio Oy) - Щит управления сжиганием, в котором предусмотрены: Частотный преобразователь (ЧП) насоса тепловой сети, с учетом управления перепадом давления, регулировка ”PID” Управлелние насосом для поддержания давления и работа двумя насосами Работа дутьевого и вытяжного вентилятора, управление по температуре в помещении Регулировка уровня подпиточной воды в баке, двумя магнитными клапанами на опорожнение и заполнение Работа ЧП шунтирующего насоса, управляемая обратной котловой водой, регулировка ”PID” Работа ЧП дымососа по разрежению в топке, регулировка ”PID” Работа ЧП шнека подачи топлива в топку, управление по температуре котловой воды, регулирока ”PID” Работа ЧП подающего шнека, управление по котловой воде, регулировка по давлению Управление шнеками бункеров, 2 шт. , по шнеку подачи топлива в топку и соотношению смешения Работа ЧП вентилятора колосниковой решетки, управление по скорости подающего шнека. Соотношение смешения топлива свободно устанавливается между видами топлива А/В Работа вентилятора вторичного воздуха, управление по измерению остаточного кислорода. Работа ЧП вентилятора третичного воздуха, управление в отношении вентилятора вторичного вооздуха На основании производительности сжигания установлен интервал времени движения колосниковой решетки, чем выше производительность, тем больше частота движения Контроль за обратным пламенем шнека подачи топлива в топку и аварийное удаление топлива. Защита от перегрева котловой воды 90 -110ºC Контроль за пламенем по температуре дымовых газов и содержанию кислорода, опция, касательно измерения температуры в топке Работа и управление гидравлическим насосом Текстовые сообщения по сигнализации и защитам для дежурного оператора на мобильный телефон (GSM) По желанию, отчет технологических параметров в виде текстового сообщения. Главный распределительный электрощит с выходами предохранителей управления сжиганием, освещения, нагревателей помещения, розеток обслуживания, другого электрооборудования. Предохранительлные устройства для котлов, требуемые правилами Оборудование котла на легком топливе Управление и передача контрольных данных в диспетчерскую

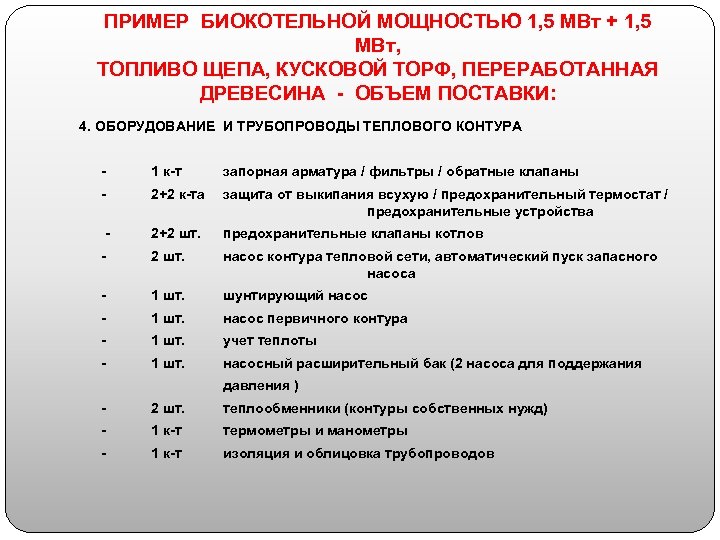

ПРИМЕР БИОКОТЕЛЬНОЙ МОЩНОСТЬЮ 1, 5 МВт + 1, 5 МВт, ТОПЛИВО ЩЕПА, КУСКОВОЙ ТОРФ, ПЕРЕРАБОТАННАЯ ДРЕВЕСИНА - ОБЪЕМ ПОСТАВКИ: 4. ОБОРУДОВАНИЕ И ТРУБОПРОВОДЫ ТЕПЛОВОГО КОНТУРА - 1 к-т запорная арматура / фильтры / обратные клапаны - 2+2 к-та защита от выкипания всухую / предохранительный термостат / предохранительные устройства - 2+2 шт. предохранительные клапаны котлов - 2 шт. насос контура тепловой сети, автоматический пуск запасного насоса - 1 шт. шунтирующий насос - 1 шт. насос первичного контура - 1 шт. учет теплоты - 1 шт. насосный расширительный бак (2 насоса для поддержания давления ) - 2 шт. теплообменники (контуры собственных нужд) - 1 к-т термометры и манометры - 1 к-т изоляция и облицовка трубопроводов

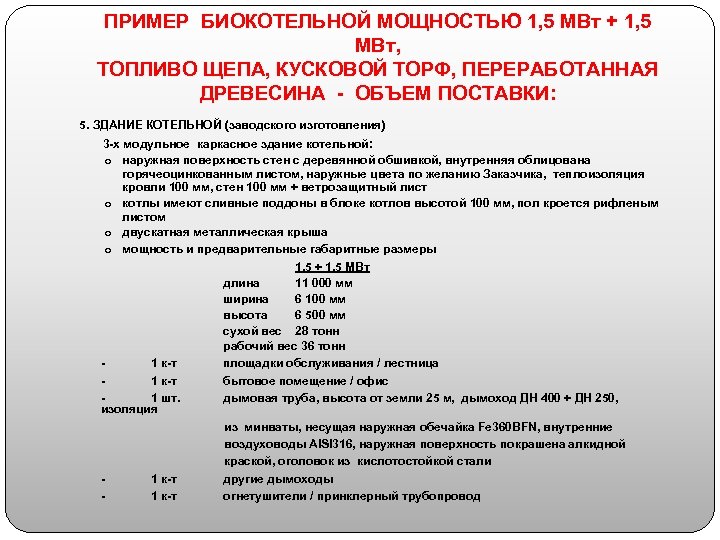

ПРИМЕР БИОКОТЕЛЬНОЙ МОЩНОСТЬЮ 1, 5 МВт + 1, 5 МВт, ТОПЛИВО ЩЕПА, КУСКОВОЙ ТОРФ, ПЕРЕРАБОТАННАЯ ДРЕВЕСИНА - ОБЪЕМ ПОСТАВКИ: 5. ЗДАНИЕ КОТЕЛЬНОЙ (заводского изготовления) 3 -х модульное каркасное здание котельной: o наружная поверхность стен с деревянной обшивкой, внутренняя облицована горячеоцинкованным листом, наружные цвета по желанию Заказчика, теплоизоляция кровли 100 мм, стен 100 мм + ветрозащитный лист o котлы имеют сливные поддоны в блоке котлов высотой 100 мм, пол кроется рифленым листом o двускатная металлическая крыша o мощность и предварительные габаритные размеры 1, 5 + 1, 5 МВт длина 11 000 мм ширина 6 100 мм высота 6 500 мм сухой вес 28 тонн рабочий вес 36 тонн 1 к-т площадки обслуживания / лестница 1 к-т бытовое помещение / офис 1 шт. дымовая труба, высота от земли 25 м, дымоход ДН 400 + ДН 250, изоляция из минваты, несущая наружная обечайка Fe 360 BFN, внутренние воздуховоды AISI 316, наружная поверхность покрашена алкидной краской, оголовок из кислотостойкой стали 1 к-т другие дымоходы 1 к-т огнетушители / принклерный трубопровод

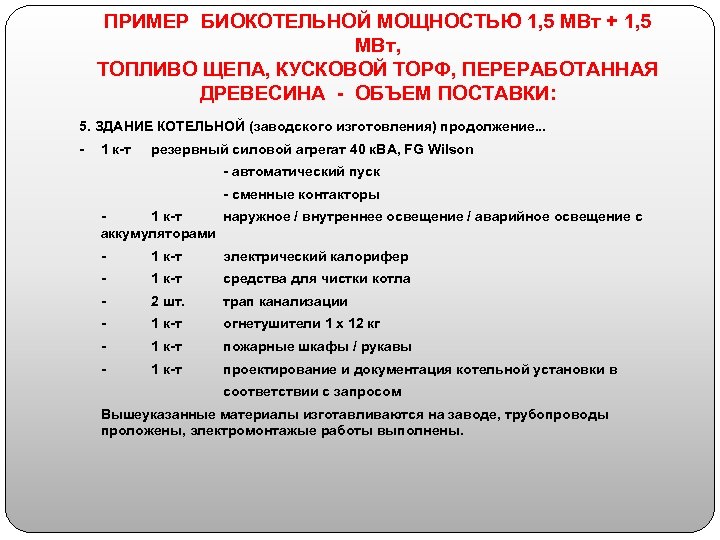

ПРИМЕР БИОКОТЕЛЬНОЙ МОЩНОСТЬЮ 1, 5 МВт + 1, 5 МВт, ТОПЛИВО ЩЕПА, КУСКОВОЙ ТОРФ, ПЕРЕРАБОТАННАЯ ДРЕВЕСИНА - ОБЪЕМ ПОСТАВКИ: 5. ЗДАНИЕ КОТЕЛЬНОЙ (заводского изготовления) продолжение. . . - 1 к-т резервный силовой агрегат 40 к. ВА, FG Wilson - автоматический пуск - сменные контакторы 1 к-т наружное / внутреннее освещение / аварийное освещение с аккумуляторами - 1 к-т электрический калорифер - 1 к-т средства для чистки котла - 2 шт. трап канализации - 1 к-т огнетушители 1 x 12 кг - 1 к-т пожарные шкафы / рукавы - 1 к-т проектирование и документация котельной установки в соответствии с запросом Вышеуказанные материалы изготавливаются на заводе, трубопроводы проложены, электромонтажые работы выполнены.

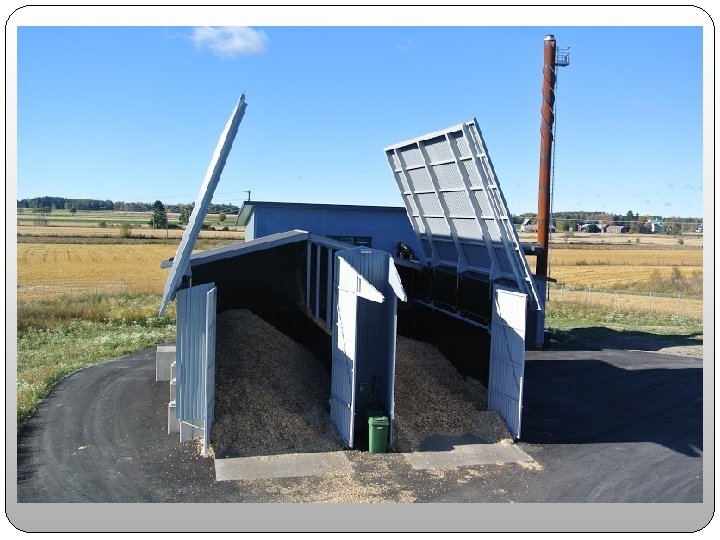

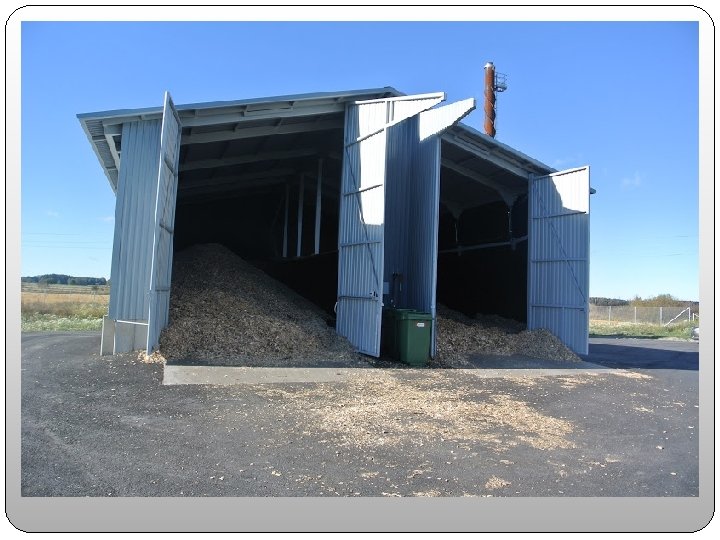

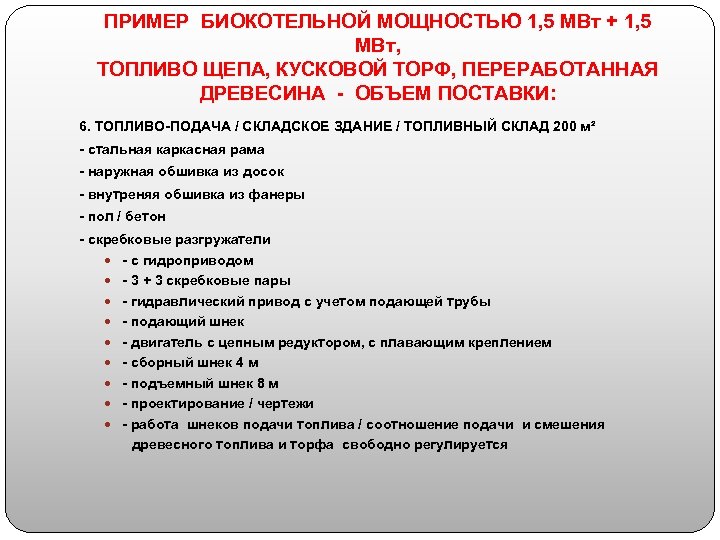

ПРИМЕР БИОКОТЕЛЬНОЙ МОЩНОСТЬЮ 1, 5 МВт + 1, 5 МВт, ТОПЛИВО ЩЕПА, КУСКОВОЙ ТОРФ, ПЕРЕРАБОТАННАЯ ДРЕВЕСИНА - ОБЪЕМ ПОСТАВКИ: 6. ТОПЛИВО-ПОДАЧА / СКЛАДСКОЕ ЗДАНИЕ / ТОПЛИВНЫЙ СКЛАД 200 м² - стальная каркасная рама - наружная обшивка из досок - внутреняя обшивка из фанеры - пол / бетон - скребковые разгружатели - с гидроприводом - 3 + 3 скребковые пары - гидравлический привод с учетом подающей трубы - подающий шнек - двигатель с цепным редуктором, с плавающим креплением - сборный шнек 4 м - подъемный шнек 8 м - проектирование / чертежи - работа шнеков подачи топлива / соотношение подачи и смешения древесного топлива и торфа свободно регулируется

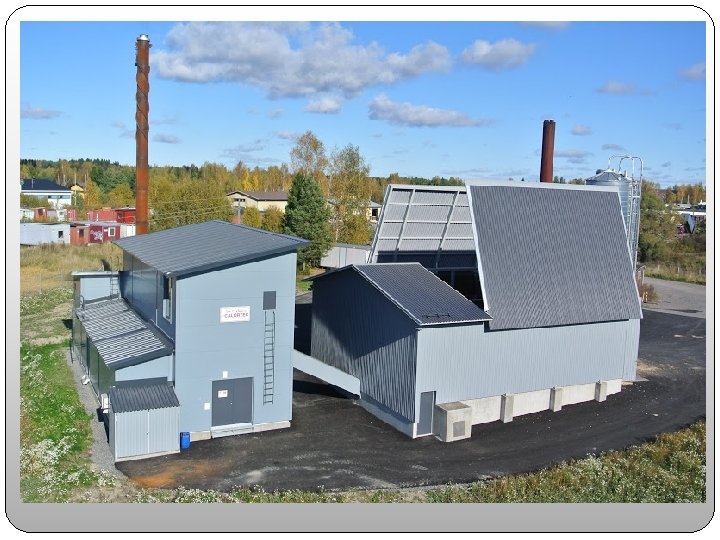

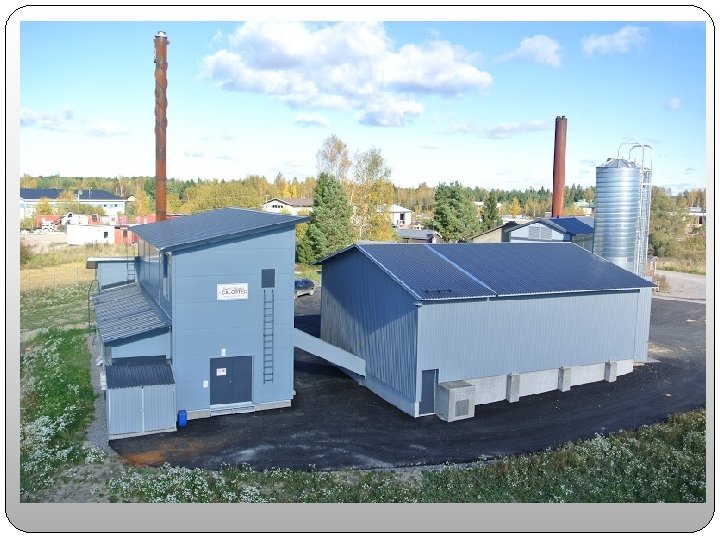

Vetelin kunta, Veteli, Финляндия Мощность: 1, 5 MВт Виды топлива: древесная щепа, кусковой торф

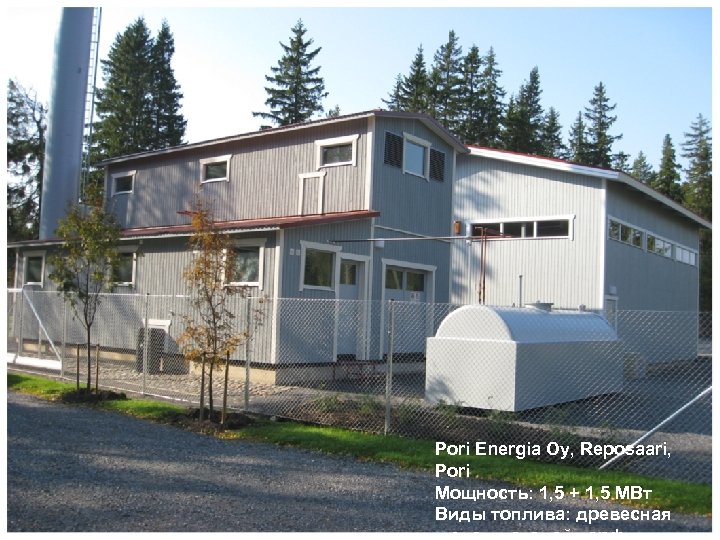

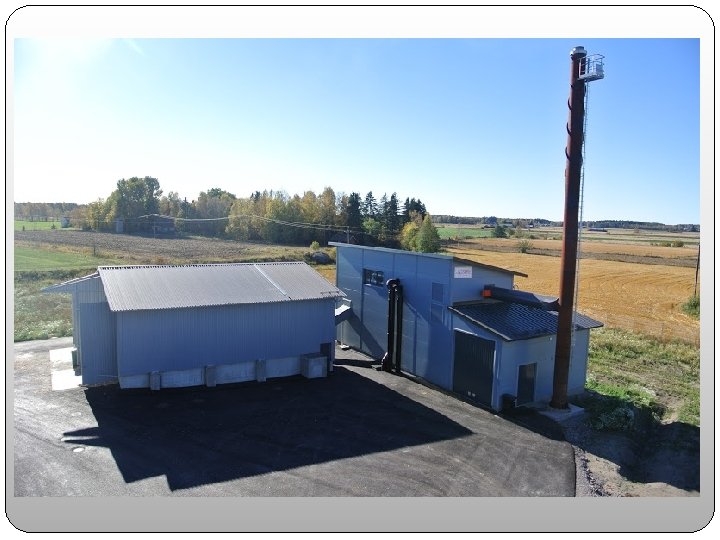

Pori Energia Oy, Reposaari, Pori Мощность: 1, 5 + 1, 5 MВт Виды топлива: древесная

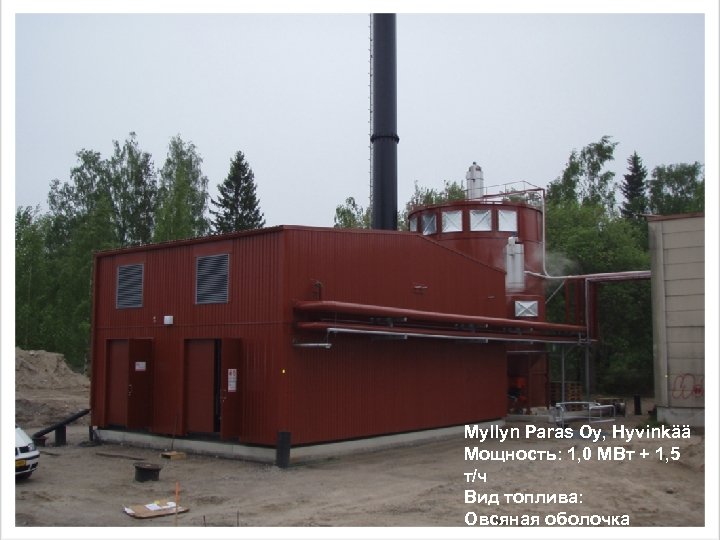

Myllyn Paras Oy, Hyvinkää Мощность: 1, 0 MВт + 1, 5 т/ч Вид топлива: Овсяная оболочка
