Представление звуковых данных в двоичном коде Схема обработки звукового сигнала

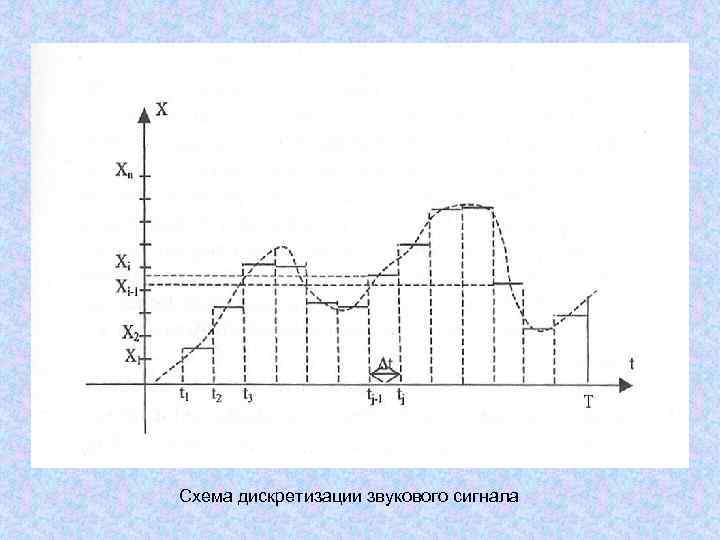

Схема дискретизации звукового сигнала

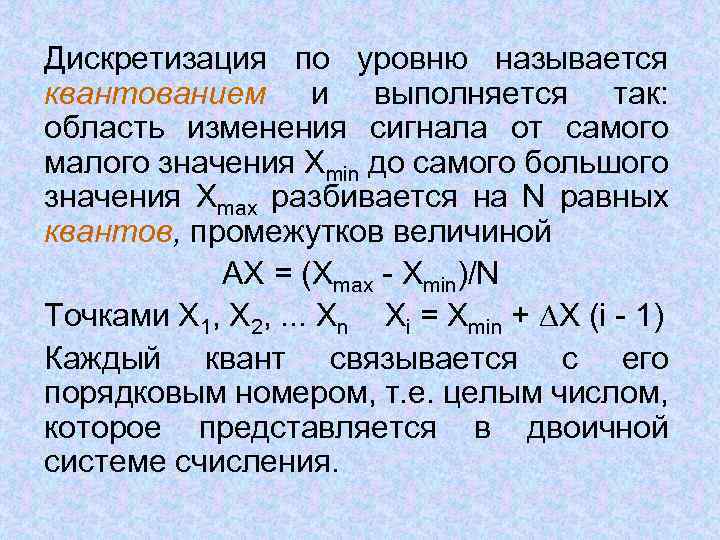

Дискретизация по уровню называется квантованием и выполняется так: область изменения сигнала от самого малого значения Xmin до самого большого значения Хmах разбивается на N равных квантов, промежутков величиной АХ = (Xmах - Xmin)/N Точками Х 1, Х 2, . . . Xn Xi = Xmin + Х (i - 1) Каждый квант связывается с его порядковым номером, т. е. целым числом, которое представляется в двоичной системе счисления.

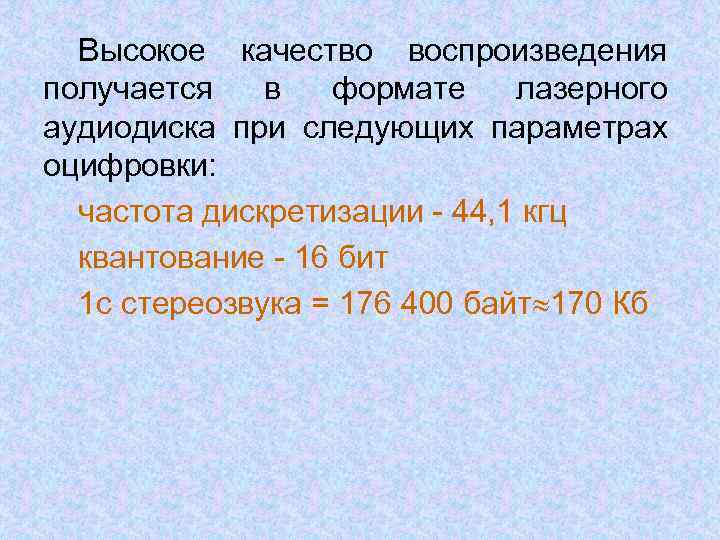

Высокое качество воспроизведения получается в формате лазерного аудиодиска при следующих параметрах оцифровки: частота дискретизации - 44, 1 кгц квантование - 16 бит 1 с стереозвука = 176 400 байт 170 Кб

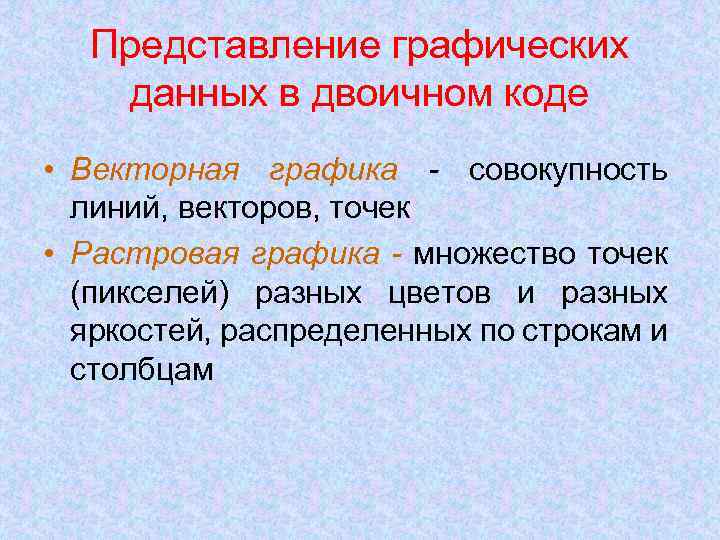

Представление графических данных в двоичном коде • Векторная графика - совокупность линий, векторов, точек • Растровая графика - множество точек (пикселей) разных цветов и разных яркостей, распределенных по строкам и столбцам

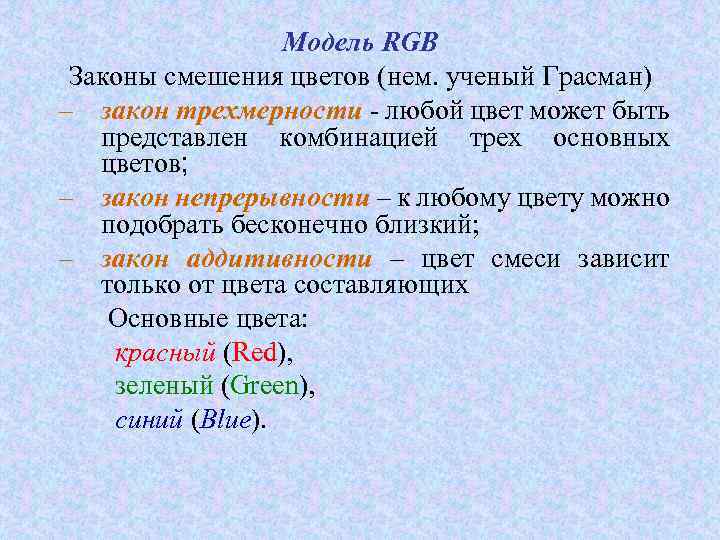

Модель RGB Законы смешения цветов (нем. ученый Грасман) – закон трехмерности - любой цвет может быть представлен комбинацией трех основных цветов; – закон непрерывности – к любому цвету можно подобрать бесконечно близкий; – закон аддитивности – цвет смеси зависит только от цвета составляющих Основные цвета: красный (Red), зеленый (Green), синий (Blue).

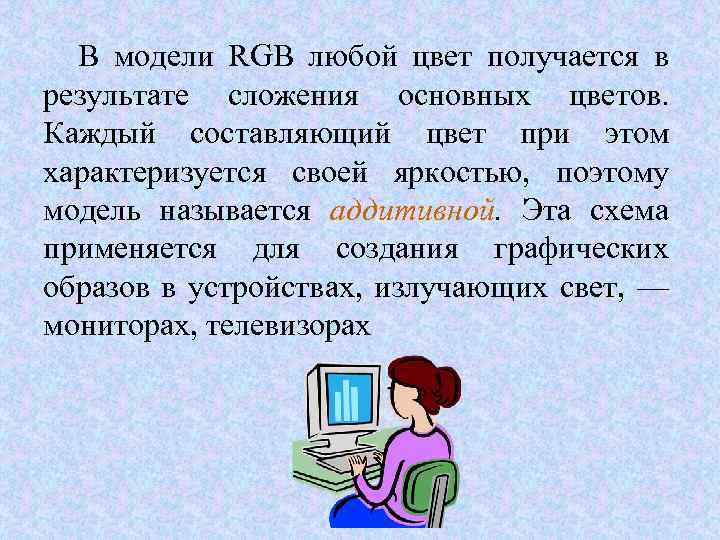

В модели RGB любой цвет получается в результате сложения основных цветов. Каждый составляющий цвет при этом характеризуется своей яркостью, поэтому модель называется аддитивной. Эта схема применяется для создания графических образов в устройствах, излучающих свет, — мониторах, телевизорах

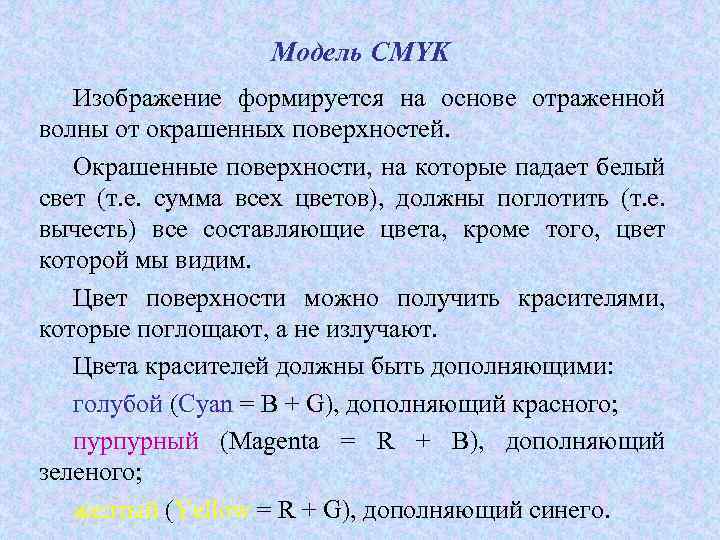

Модель CMYK Изображение формируется на основе отраженной волны от окрашенных поверхностей. Окрашенные поверхности, на которые падает белый свет (т. е. сумма всех цветов), должны поглотить (т. е. вычесть) все составляющие цвета, кроме того, цвет которой мы видим. Цвет поверхности можно получить красителями, которые поглощают, а не излучают. Цвета красителей должны быть дополняющими: голубой (Cyan = В + G), дополняющий красного; пурпурный (Magenta = R + В), дополняющий зеленого; желтый (Yellow = R + G), дополняющий синего.
Оцифровка изображений • Режим TRUE COLOR (полноцветный) Яркость каждой точки кодируется одним байтом (8 бит) на каждый из трех цветов (всего 3 х8=24 бита). Обеспечивается представление 224=16, 7 млн распознаваемых цветов. Растр 800 Х 600 точек займет 1 440 000 байт. • Режим HIGH COLOR Яркость каждой точки кодируется 2 байтами. Обеспечивается представление 216=65, 5 распознаваемых цветов. Растр 800 Х 600 точек займет 960 000 байт. тысячи
