ПРЕДСТАВЛЕНИЕ СТАТИСТИЧЕСКИХ ДАННЫХ: ТАБЛИЦЫ И ГРАФИКИ
Статистические таблицы Виды таблиц по характеру подлежащего. Виды таблиц по разработке сказуемого. Правила построения таблиц.
Статистические таблицы Статистические данные должны быть представлены так, чтобы ими было удобно пользоваться. Существуют, по крайней мере, три способа представления данных: они могут быть включены в текст, в таблицы или выражены графически. Если включить множество цифр в текст, это затруднит их восприятие. Более эффективно представление статистических данных в форме таблицы. Статистическая таблица – это система строк и столбцов, в которых в определенной последовательности и связи излагается статистическая информация о социально-экономических явлениях.

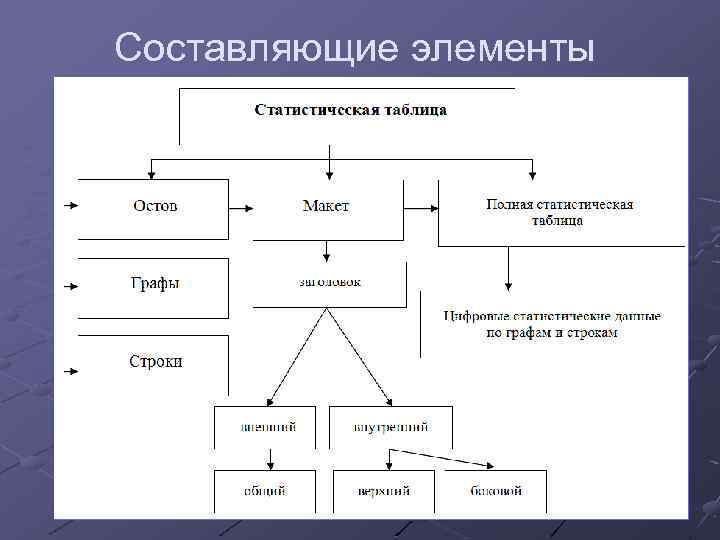

Составляющие элементы
Макет – это незаполненная цифра статистическая таблица (разрабатывается на стадии подготовки к этапу сводки и группировки данных статистического наблюдения). Макет таблицы – это сетка, состоящая из горизонтальных строк и вертикальных колонок (граф). Клетки, образуемые на пересечении строк и колонок, заполняют статистическими данными. Макет составных частей статистической таблицы

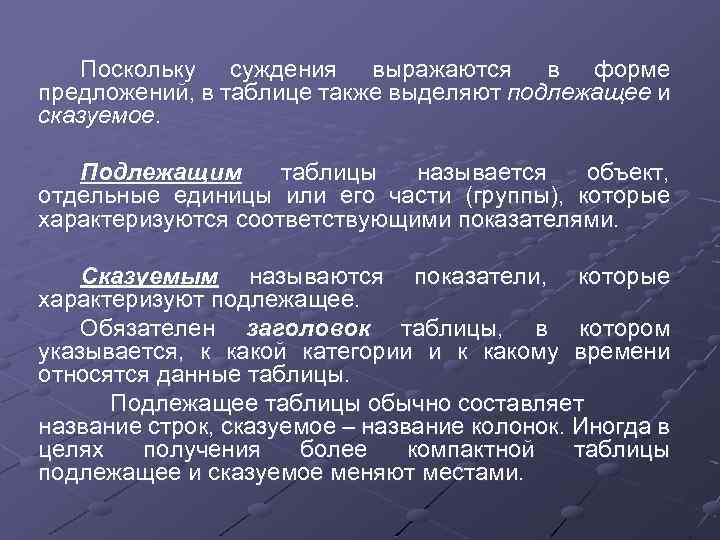

Поскольку суждения выражаются в форме предложений, в таблице также выделяют подлежащее и сказуемое. Подлежащим таблицы называется объект, отдельные единицы или его части (группы), которые характеризуются соответствующими показателями. Сказуемым называются показатели, которые характеризуют подлежащее. Обязателен заголовок таблицы, в котором указывается, к какой категории и к какому времени относятся данные таблицы. Подлежащее таблицы обычно составляет название строк, сказуемое – название колонок. Иногда в целях получения более компактной таблицы подлежащее и сказуемое меняют местами.
Виды таблиц по характеру подлежащего
Простой называется таблица, в которой исследования не подразделяется на группы. объект В этом случае возможны следующие варианты: 1. таблица содержит данные по всей совокупности в целом; Использование ВВП РФ (в процентах к итогу в фактически действующих ценах) В том числе Год ВВП использованный расходы на конечное потребление Валовое накопление чистый экспорт товаров и услуг 1993 100 64, 2 27, 8 8, 0 2000 100 62, 5 17, 1 20, 4
2. таблица содержит данные о каждой единице совокупности (подразделяются на простые перечневые, динамические (временные) и территориальные, и их сочетание); Рождаемость, смертность и естественный прирост населения Год На 1000 человек населения число родившихся число умерших естественный прирост А 1 2 3 1970 14, 6 8, 7 5, 9 1971 15, 7 9, 8 5, 9 1972 15, 9 11, 0 4, 9 1973 16, 6 11, 3 5, 3 1794 17, 2 10, 4 6, 8
Монографические характеризуют не всю совокупность единиц изучаемого объекта, а только одну группу из него, выделенную по определенному, заранее сформулированному признаку Например, если из нижней таблицы выделить сведения только за 1993 г. или только за 2000 г. В том числе Год ВВП использованный расходы на конечное потребление Валовое накопление 1993 100 64, 2 27, 8 8, 0 2000 100 62, 5 17, 1 20, 4 чистый экспорт товаров и услуг Последнее оправдано в том случае, когда число единиц невелико. Таблица с данными о каждой единице может использоваться как рабочий материал для каких-либо последующих расчетов.

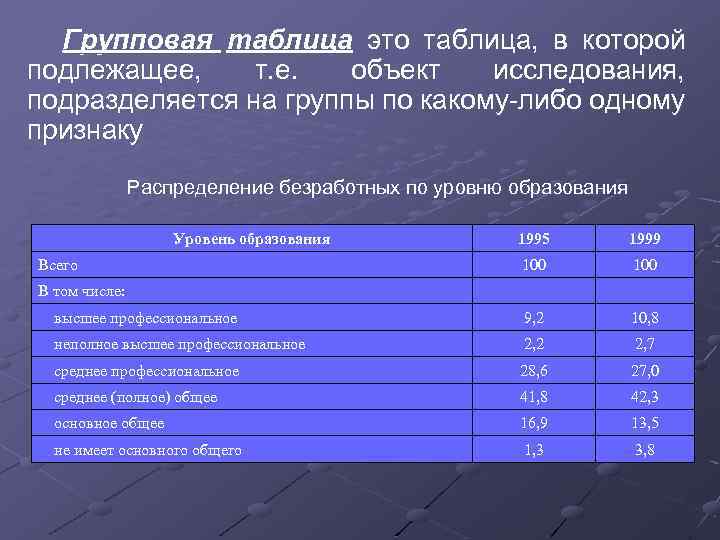

Групповая таблица это таблица, в которой подлежащее, т. е. объект исследования, подразделяется на группы по какому-либо одному признаку Распределение безработных по уровню образования Уровень образования 1995 1999 100 высшее профессиональное 9, 2 10, 8 неполное высшее профессиональное 2, 2 2, 7 среднее профессиональное 28, 6 27, 0 среднее (полное) общее 41, 8 42, 3 основное общее 16, 9 13, 5 не имеет основного общего 1, 3 3, 8 Всего В том числе:

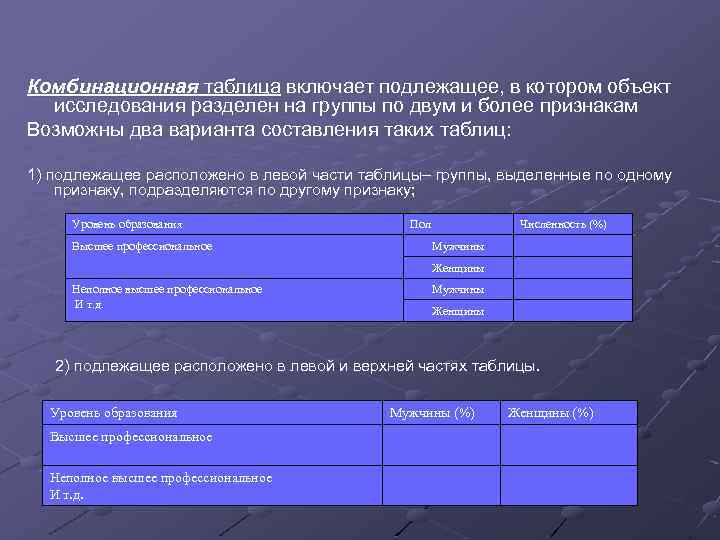

Комбинационная таблица включает подлежащее, в котором объект исследования разделен на группы по двум и более признакам Возможны два варианта составления таких таблиц: 1) подлежащее расположено в левой части таблицы– группы, выделенные по одному признаку, подразделяются по другому признаку; Уровень образования Высшее профессиональное Пол Численность (%) Мужчины Женщины Неполное высшее профессиональное И т. д. Мужчины Женщины 2) подлежащее расположено в левой и верхней частях таблицы. Уровень образования Высшее профессиональное Неполное высшее профессиональное И т. д. Мужчины (%) Женщины (%)
Виды таблиц по разработке сказуемого По разработке сказуемого таблица может быть простой и сложной. При простой разработке сказуемого показатели, характеризующие подлежащее таблицы, располагаются параллельно другу, не подразделяются на подгруппы (см. табл. Распределение безработных по уровню образования). При сложной разработке сказуемого один признак комбинируется с другим. Затраты на рабочую силу в расчете на отработанный человекочас Всего одного работника в месяц В том числе по организациям Всего государственным и муниципальным негосударственным 53, 9 46, 8 56, 9 промышленность 55, 7 45, 8 строительство 56, 3 трарспорт связь Всего по отраслям экономики В том числе по организациям государственным и муниципальным негосударственным 764, 4 664, 9 806, 4 57, 2 803, 8 638, 8 797, 3 52, 5 56, 8 822, 0 751, 7 811, 2 58, 2 56, 1 62, 9 747, 0 787, 8 898, 7 51, 6 36, 7 64, 5 766, 6 531, 6 931, 7 В том числе: Таблица со сложной разработкой сказуемого обычно дает больше информации, однако сложная разработка сказуемого может привести к увеличению размерности таблицы, что, в свою очередь, снижает ее наглядность, ухудшает чтение и анализ. Поэтому при построении статистических таблиц нужно руководствоваться оптимальным соотношением показателей сказуемого и учитывать как положительные, так и отрицательные моменты сложной разработки сказуемого.

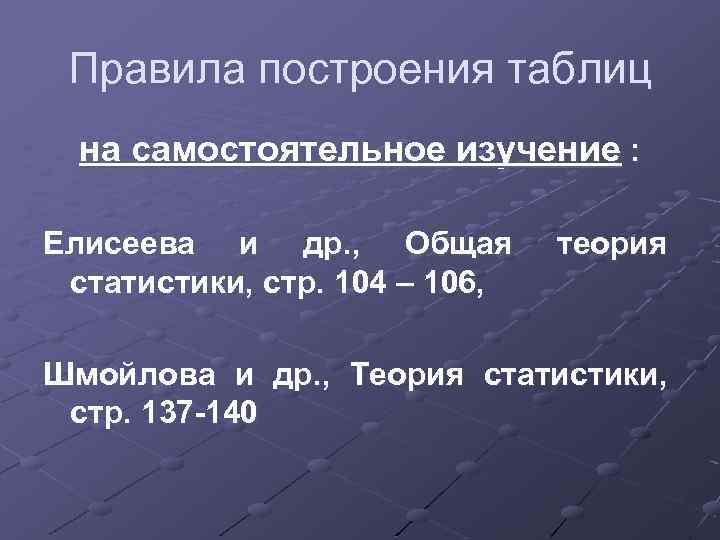

Правила построения таблиц на самостоятельное изучение : Елисеева и др. , Общая статистики, стр. 104 – 106, теория Шмойлова и др. , Теория статистики, стр. 137 -140
Статистические графики. Достоинства, недостатки. Основные элементы графиков. Способы построения графиков. Формы построения графиков. Применение графиков. Классификация графиков по цели использования.
Статистические таблицы дополняются графиками в том случае, когда ставится цель подчеркнуть какую-то особенность данных, провести их сравнение. Часто графики используются и вне связи с таблицами. При правильном построении графиков статистические показатели привлекают к себе внимание, становятся более понятными, выразительными, лаконическими, запоминающимися. Отметим, графики прочно вошли в практическую работу экономистов, статистиков и работников учета. В ряде случаев они являются незаменимым средством обобщения статистических данных, подведения итогов сложных исследований и выявлений связей между явлениями. Построение графика – всегда творческий процесс. Здесь необходим некоторый поиск. Лишь после составления и сравнения нескольких черновых вариантов можно наметить правильную композицию графика, установить масштабы и расположение знаков в поле графика. Поэтому необходимо уметь строить и читать графики. Статистические графики представляют собой условные изображения числовых величин и их соотношений посредством линий, геометрических фигур, рисунков, географических карт-схем.

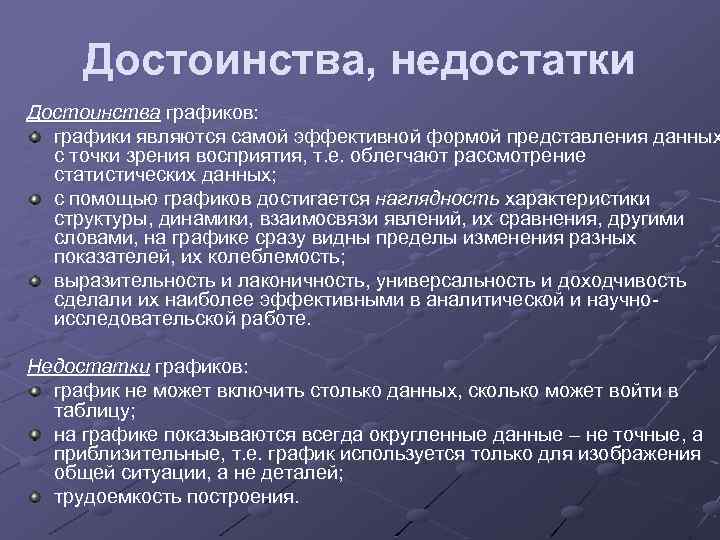

Достоинства, недостатки Достоинства графиков: графики являются самой эффективной формой представления данных с точки зрения восприятия, т. е. облегчают рассмотрение статистических данных; с помощью графиков достигается наглядность характеристики структуры, динамики, взаимосвязи явлений, их сравнения, другими словами, на графике сразу видны пределы изменения разных показателей, их колеблемость; выразительность и лаконичность, универсальность и доходчивость сделали их наиболее эффективными в аналитической и научноисследовательской работе. Недостатки графиков: график не может включить столько данных, сколько может войти в таблицу; на графике показываются всегда округленные данные – не точные, а приблизительные, т. е. график используется только для изображения общей ситуации, а не деталей; трудоемкость построения.
Основные элементы графиков В статистическом графике различают следующие основные элементы: поле графика; графический образ; пространственные ориентиры; масштабные ориентиры; экспликация (легенда, т. е. совокупность условных знаков и пояснений). Полем графика называют место, на котором он выполняется (листы бумаги, географические карты, план местности и т. п. ). Размер поля графика зависит от его назначения (размерами и пропорциями сторон). Размер графика – зависит от его назначения. За пропорции принимают наиболее оптимальные для зрительского восприятия (например, «золотое сечение» – от 1: 1, 3 до 1: 1, 5, или форма квадрата). Графический образ – это символические знаки, с помощью которых изображаются статистические данные: линии, точки, плоские геометрические фигуры (прямоугольники, квадраты, круги и т. д. ), причем одни и те же статистические данные можно выразить графически с помощью самых различных средств. Поэтому важен правильный подбор графического образа: он должен в наибольшей мере соответствовать основному предназначению графика и наиболее доходчиво отображать изучаемые показатели.

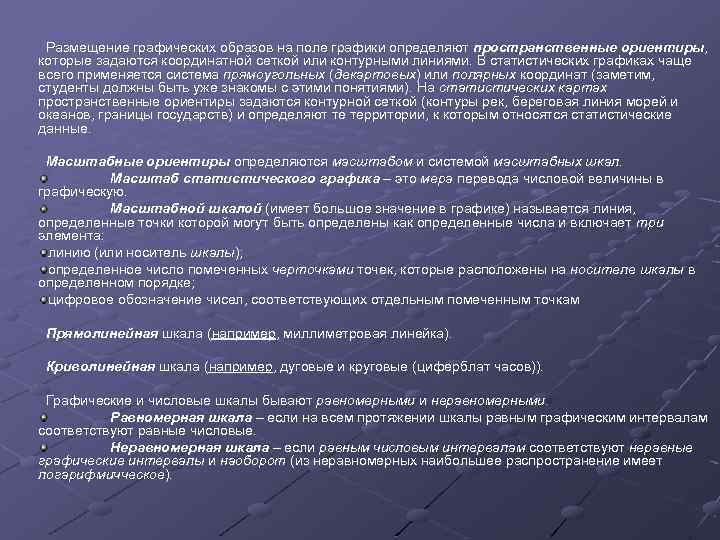

Размещение графических образов на поле графики определяют пространственные ориентиры, которые задаются координатной сеткой или контурными линиями. В статистических графиках чаще всего применяется система прямоугольных (декартовых) или полярных координат (заметим, студенты должны быть уже знакомы с этими понятиями). На статистических картах пространственные ориентиры задаются контурной сеткой (контуры рек, береговая линия морей и океанов, границы государств) и определяют те территории, к которым относятся статистические данные. Масштабные ориентиры определяются масштабом и системой масштабных шкал. Масштаб статистического графика – это мера перевода числовой величины в графическую. Масштабной шкалой (имеет большое значение в графике) называется линия, определенные точки которой могут быть определены как определенные числа и включает три элемента: линию (или носитель шкалы); определенное число помеченных черточками точек, которые расположены на носителе шкалы в определенном порядке; цифровое обозначение чисел, соответствующих отдельным помеченным точкам Прямолинейная шкала (например, миллиметровая линейка). Криволинейная шкала (например, дуговые и круговые (циферблат часов)). Графические и числовые шкалы бывают равномерными и неравномерными. Равномерная шкала – если на всем протяжении шкалы равным графическим интервалам соответствуют равные числовые. Неравномерная шкала – если равным числовым интервалам соответствуют неравные графические интервалы и наоборот (из неравномерных наибольшее распространение имеет логарифмичческое).
Способы построения графиков По способу построения графики подразделяются на диаграммы и статистические карты. Статистические карты подразделяются на картограммы, которые бывают точечные и фоновые и картодиаграммы, которые, в свою очередь, также бывают точечные и фоновые. Картодиаграммы используют для изображения пространственных данных. В этом случае на карту наносятся условные обозначения, отражающие изменения значений показателя, или же используется разная интенсивность цвета отражения изменений значения показателя (например, для отражения плотности населения региона по районам).

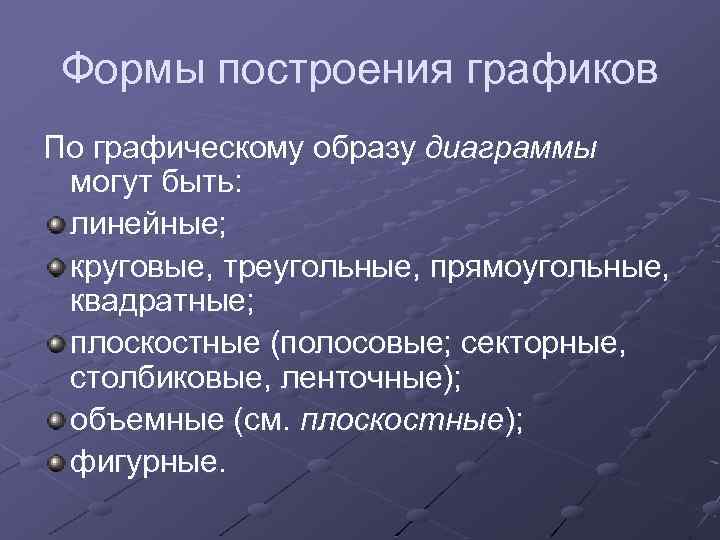

Формы построения графиков По графическому образу диаграммы могут быть: линейные; круговые, треугольные, прямоугольные, квадратные; плоскостные (полосовые; секторные, столбиковые, ленточные); объемные (см. плоскостные); фигурные.

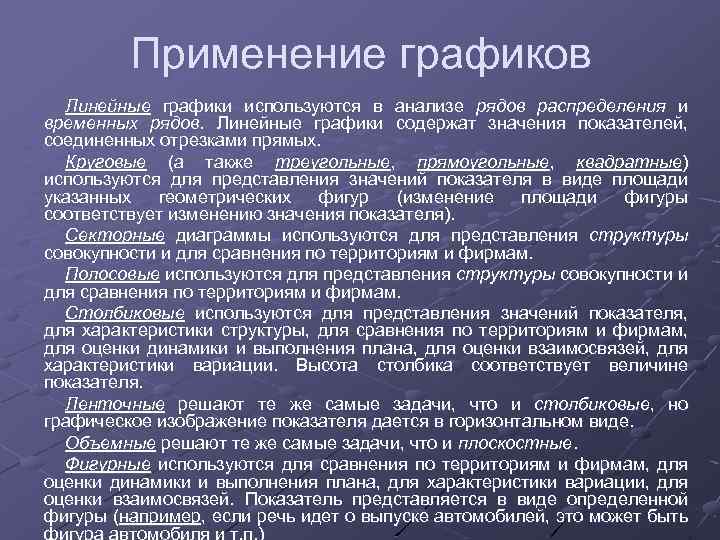

Применение графиков Линейные графики используются в анализе рядов распределения и временных рядов. Линейные графики содержат значения показателей, соединенных отрезками прямых. Круговые (а также треугольные, прямоугольные, квадратные) используются для представления значений показателя в виде площади указанных геометрических фигур (изменение площади фигуры соответствует изменению значения показателя). Секторные диаграммы используются для представления структуры совокупности и для сравнения по территориям и фирмам. Полосовые используются для представления структуры совокупности и для сравнения по территориям и фирмам. Столбиковые используются для представления значений показателя, для характеристики структуры, для сравнения по территориям и фирмам, для оценки динамики и выполнения плана, для оценки взаимосвязей, для характеристики вариации. Высота столбика соответствует величине показателя. Ленточные решают те же самые задачи, что и столбиковые, но графическое изображение показателя дается в горизонтальном виде. Объемные решают те же самые задачи, что и плоскостные. Фигурные используются для сравнения по территориям и фирмам, для оценки динамики и выполнения плана, для характеристики вариации, для оценки взаимосвязей. Показатель представляется в виде определенной фигуры (например, если речь идет о выпуске автомобилей, это может быть фигура автомобиля и т. п. )
Классификация графиков по цели использования Для характеристики стркутуры: плоскостные (полосовые, секторные, столбиковые, ленточные); объемные. Для сравнения по территориям и фирмам: плоскостные (полосовые, секторные, столбиковые, ленточные); объемные; фигурные; статистические карты. Для оценки динамики и выполнения плана: столбиковые (плоскостные и объемные); ленточные (плоскостные и объемные); линейные; статистические карты. Для характеристики вариации: столбиковые (плоскостные), линейные. Для оценки взаимосвязей: линейные.
ИТАК, домашнее задание: Правила построения таблиц –конспект. Подготовить реферат с примерами статистических таблиц всех видов по статистическим данным (любым) по России за 2010 -2011 гг. и данные своих таблиц изобразить графически.
