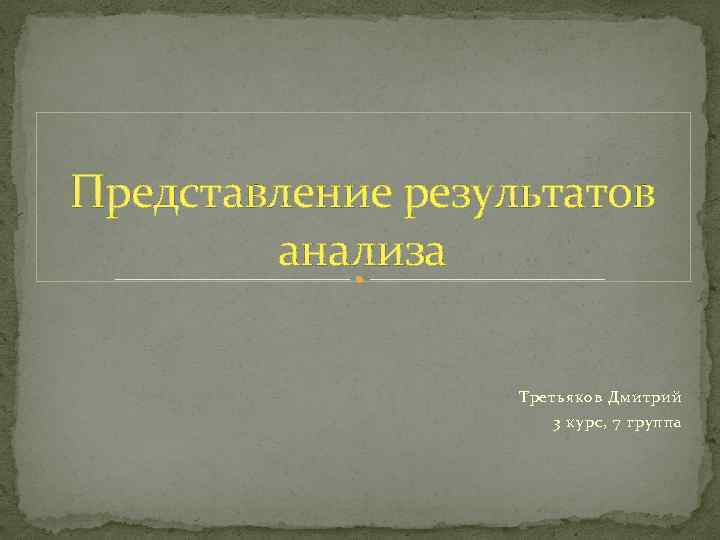

Представление результатов анализа Третьяков Дмитрий 3 курс 7

Представление результатов анализа Третьяков Дмитрий 3 курс, 7 группа

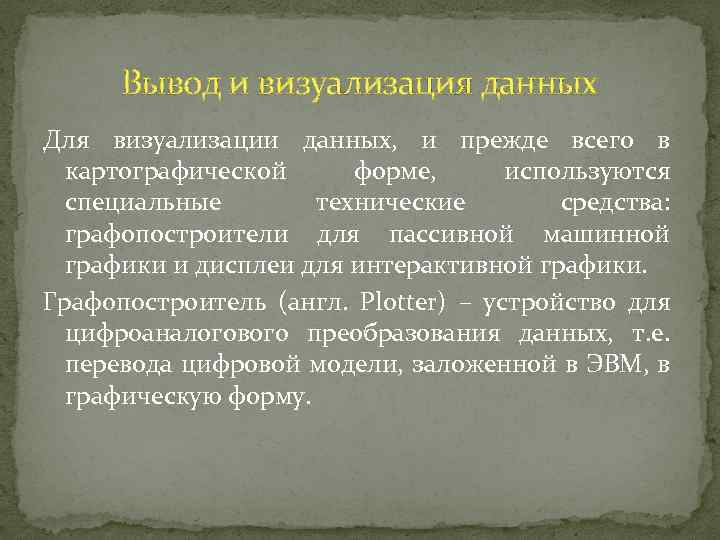

Вывод и визуализация данных Для визуализации данных, и прежде всего в картографической форме, используются специальные технические средства: графопостроители для пассивной машинной графики и дисплеи для интерактивной графики. Графопостроитель (англ. Plotter) – устройство для цифроаналогового преобразования данных, т. е. перевода цифровой модели, заложенной в ЭВМ, в графическую форму.

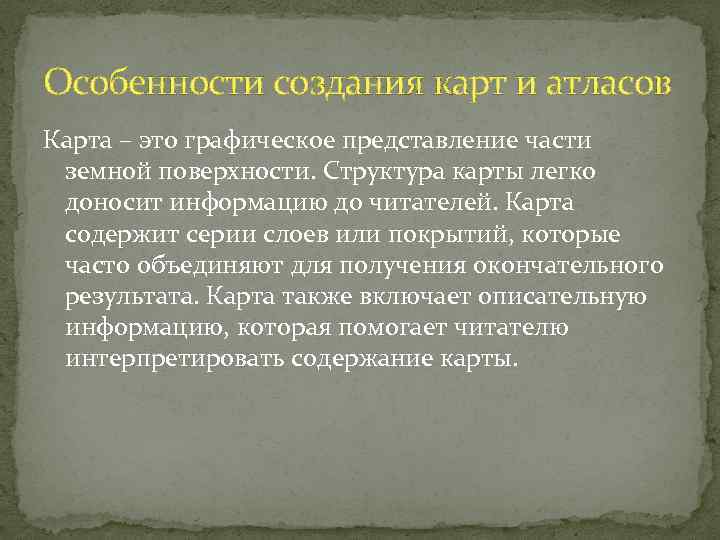

Особенности создания карт и атласов Карта – это графическое представление части земной поверхности. Структура карты легко доносит информацию до читателей. Карта содержит серии слоев или покрытий, которые часто объединяют для получения окончательного результата. Карта также включает описательную информацию, которая помогает читателю интерпретировать содержание карты.

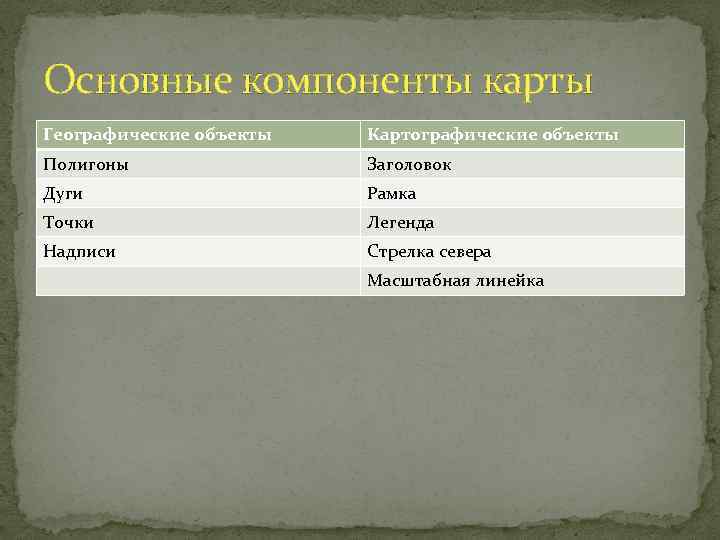

Основные компоненты карты Географические объекты Картографические объекты Полигоны Заголовок Дуги Рамка Точки Легенда Надписи Стрелка севера Масштабная линейка

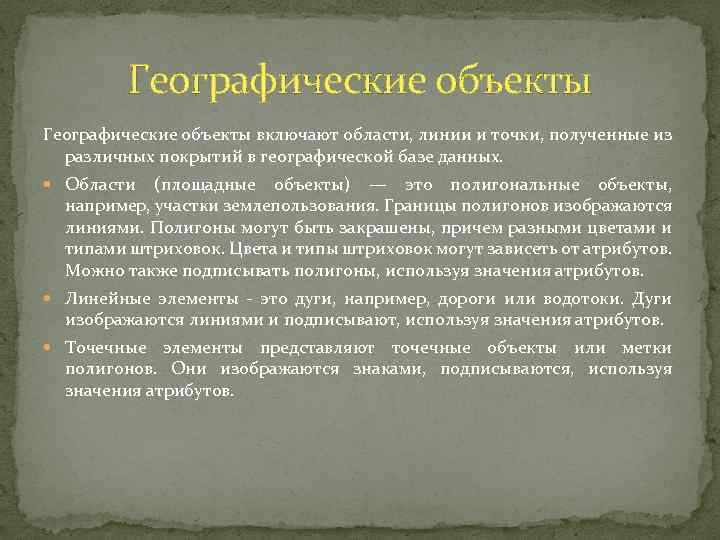

Географические объекты включают области, линии и точки, полученные из различных покрытий в географической базе данных. Области (площадные объекты) — это полигональные объекты, например, участки землепользования. Границы полигонов изображаются линиями. Полигоны могут быть закрашены, причем разными цветами и типами штриховок. Цвета и типы штриховок могут зависеть от атрибутов. Можно также подписывать полигоны, используя значения атрибутов. Линейные элементы - это дуги, например, дороги или водотоки. Дуги изображаются линиями и подписывают, используя значения атрибутов. Точечные элементы представляют точечные объекты или метки полигонов. Они изображаются знаками, подписываются, используя значения атрибутов.

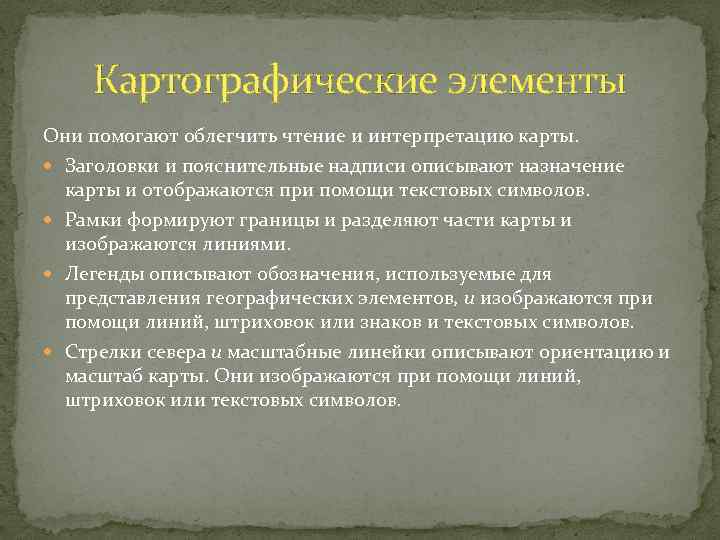

Картографические элементы Они помогают облегчить чтение и интерпретацию карты. Заголовки и пояснительные надписи описывают назначение карты и отображаются при помощи текстовых символов. Рамки формируют границы и разделяют части карты и изображаются линиями. Легенды описывают обозначения, используемые для представления географических элементов, и изображаются при помощи линий, штриховок или знаков и текстовых символов. Стрелки севера и масштабные линейки описывают ориентацию и масштаб карты. Они изображаются при помощи линий, штриховок или текстовых символов.

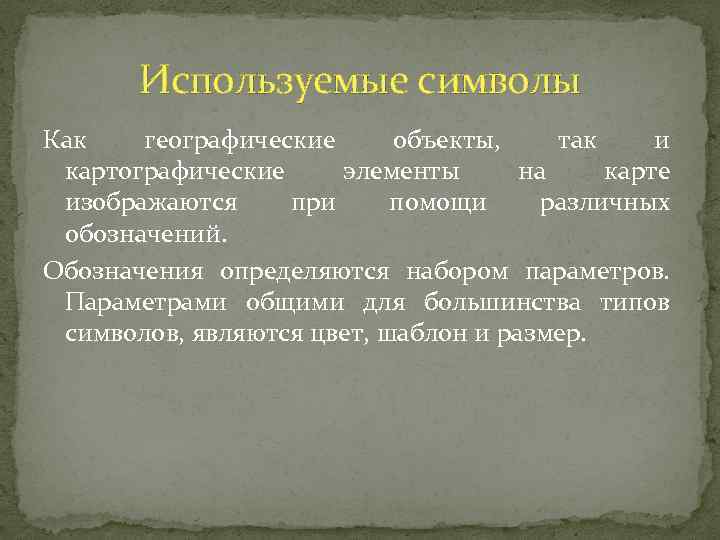

Используемые символы Как географические объекты, так и картографические элементы на карте изображаются при помощи различных обозначений. Обозначения определяются набором параметров. Параметрами общими для большинства типов символов, являются цвет, шаблон и размер.

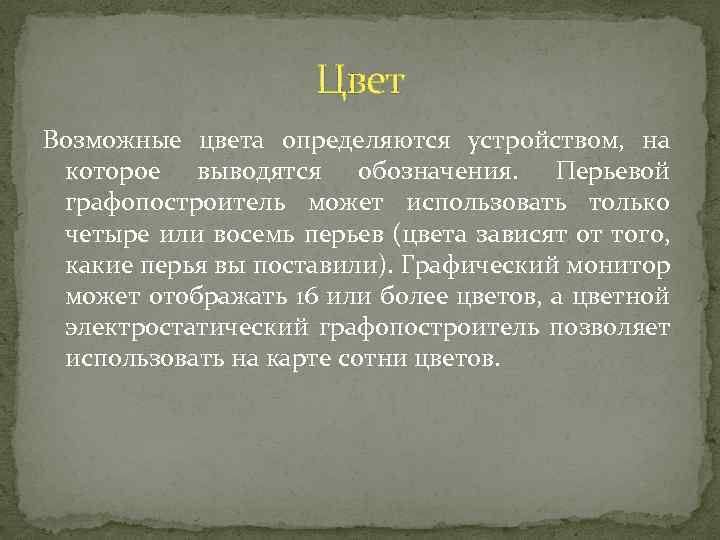

Цвет Возможные цвета определяются устройством, на которое выводятся обозначения. Перьевой графопостроитель может использовать только четыре или восемь перьев (цвета зависят от того, какие перья вы поставили). Графический монитор может отображать 16 или более цветов, а цветной электростатический графопостроитель позволяет использовать на карте сотни цветов.

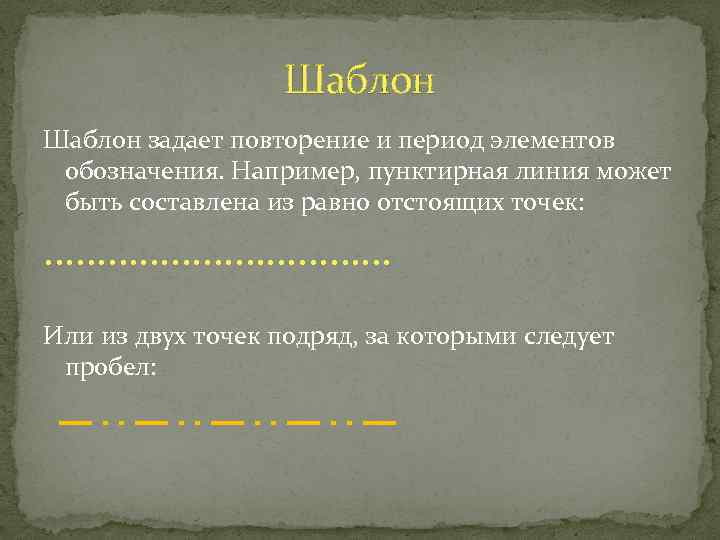

Шаблон задает повторение и период элементов обозначения. Например, пунктирная линия может быть составлена из равно отстоящих точек: ……………… Или из двух точек подряд, за которыми следует пробел:

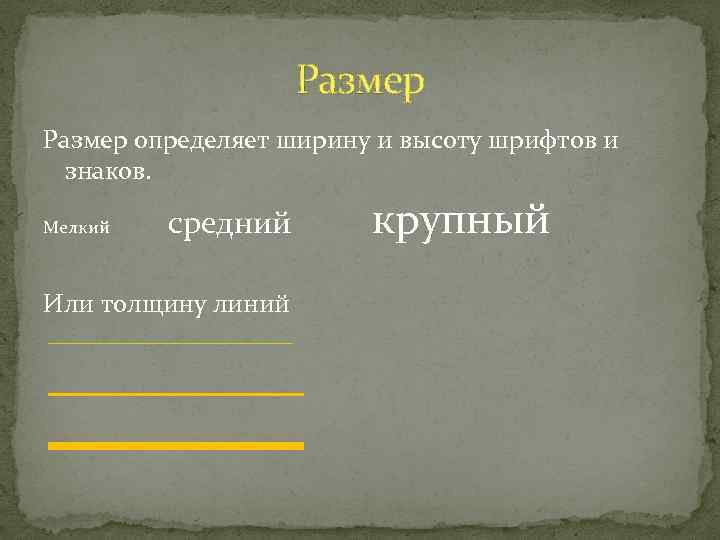

Размер определяет ширину и высоту шрифтов и знаков. Мелкий средний Или толщину линий крупный

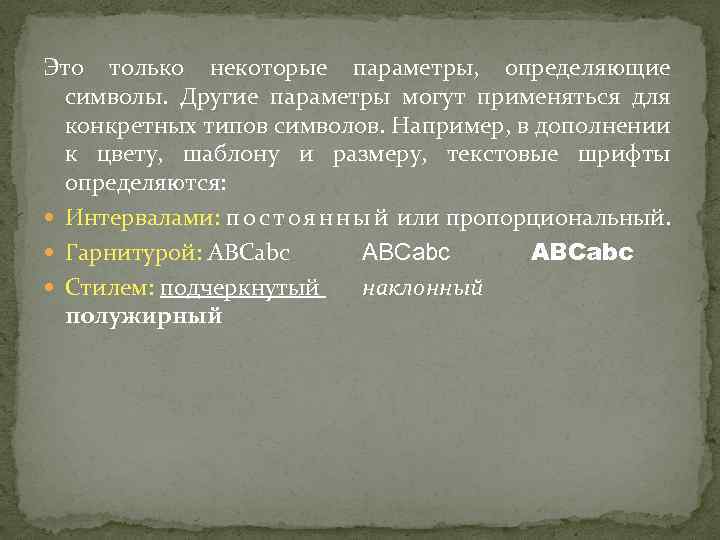

Это только некоторые параметры, определяющие символы. Другие параметры могут применяться для конкретных типов символов. Например, в дополнении к цвету, шаблону и размеру, текстовые шрифты определяются: Интервалами: п о с т о я н н ы й или пропорциональный. Гарнитурой: ABCabc Стилем: подчеркнутый наклонный полужирный

Типы обозначений Тип символа Географические Картографически е элементы объекты Штриховки области Заштрихованные полигоны Фон, легенды, стрелки северного направления, шкалы масштабов, условные знаки штриховок, эмблемы Линии Дуги и границы полигонов Рамки, обрамление заголовков, подчеркивание, знак линий, эмблемы, стрелки северного направления, шкалы масштабов Значки Точечные объекты и метки Обозначения точек Описания Заголовки, условные обозначения, поясн ительные тексты Шрифт 400 200

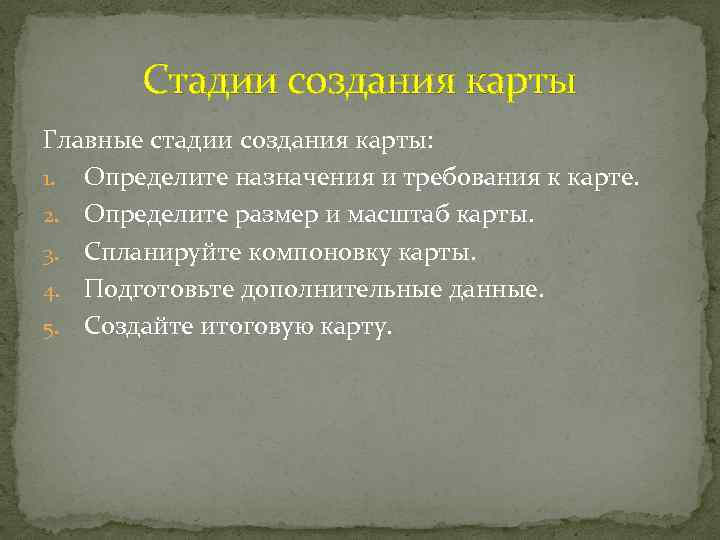

Стадии создания карты Главные стадии создания карты: 1. Определите назначения и требования к карте. 2. Определите размер и масштаб карты. 3. Спланируйте компоновку карты. 4. Подготовьте дополнительные данные. 5. Создайте итоговую карту.
