Предохранители. Назначение предохранителей. Конструкция. Условия выбора предохранителей. Выполнила Студентка Группы: ЭХПм-1 -15 Хисамутдинова. Р. Р.

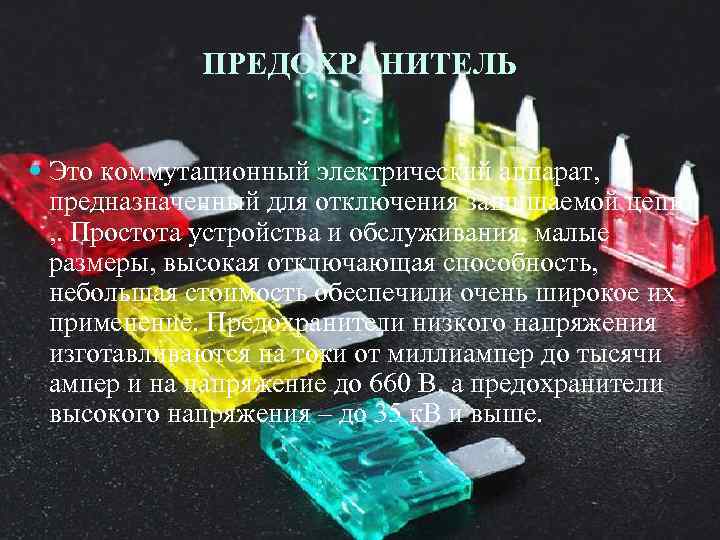

ПРЕДОХРАНИТЕЛЬ Это коммутационный электрический аппарат, предназначенный для отключения защищаемой цепи , . Простота устройства и обслуживания, малые размеры, высокая отключающая способность, небольшая стоимость обеспечили очень широкое их применение. Предохранители низкого напряжения изготавливаются на токи от миллиампер до тысячи ампер и на напряжение до 660 В, а предохранители высокого напряжения – до 35 к. В и выше.
Назначение предохранителей Предохранители предназначены для защиты отдельных аппаратов и участков сети от токов короткого замыкания и токов перегрузки.

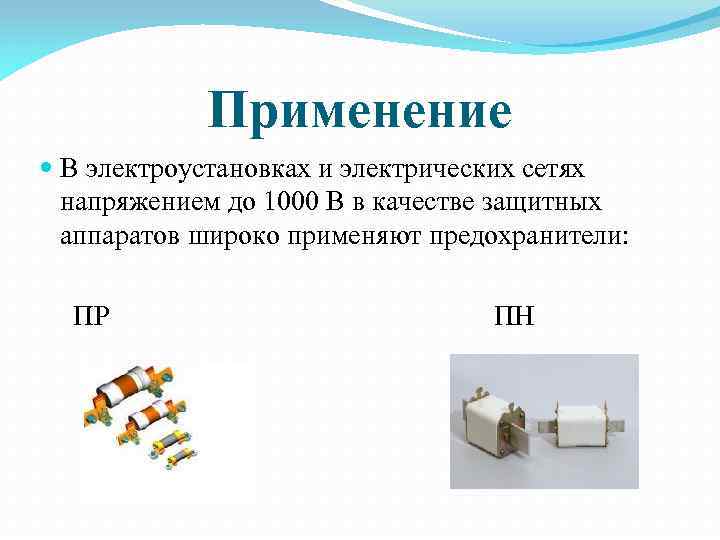

Применение В электроустановках и электрических сетях напряжением до 1000 В в качестве защитных аппаратов широко применяют предохранители: ПР ПН

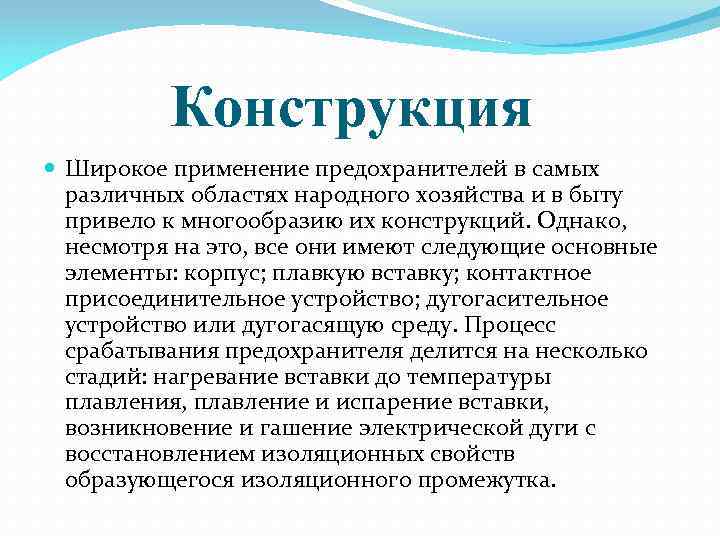

Конструкция Широкое применение предохранителей в самых различных областях народного хозяйства и в быту привело к многообразию их конструкций. Однако, несмотря на это, все они имеют следующие основные элементы: корпус; плавкую вставку; контактное присоединительное устройство; дугогасительное устройство или дугогасящую среду. Процесс срабатывания предохранителя делится на несколько стадий: нагревание вставки до температуры плавления, плавление и испарение вставки, возникновение и гашение электрической дуги с восстановлением изоляционных свойств образующегося изоляционного промежутка.
Устройство автоматического предохранителя 1 — тумблерный вкл/выключатель 2 — механический привод 3 — контактная система 4 — разъёмы (2 шт) 5 — тепловой расцепитель 6 — калибровочный винт 7 — электромагнитный расцепитель 8 — дугогасительная камера
Предохранители Пробковый предохранитель Плавкий предохранитель

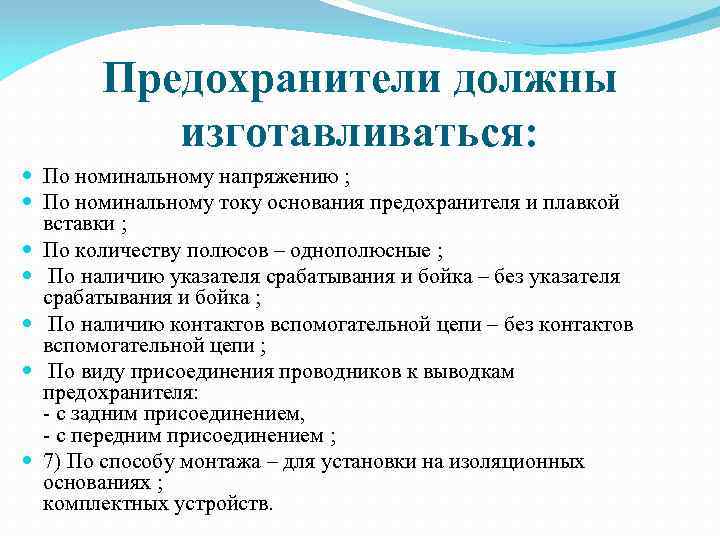

Предохранители должны изготавливаться: По номинальному напряжению ; По номинальному току основания предохранителя и плавкой вставки ; По количеству полюсов – однополюсные ; По наличию указателя срабатывания и бойка – без указателя срабатывания и бойка ; По наличию контактов вспомогательной цепи – без контактов вспомогательной цепи ; По виду присоединения проводников к выводкам предохранителя: - с задним присоединением, - с передним присоединением ; 7) По способу монтажа – для установки на изоляционных основаниях ; комплектных устройств.

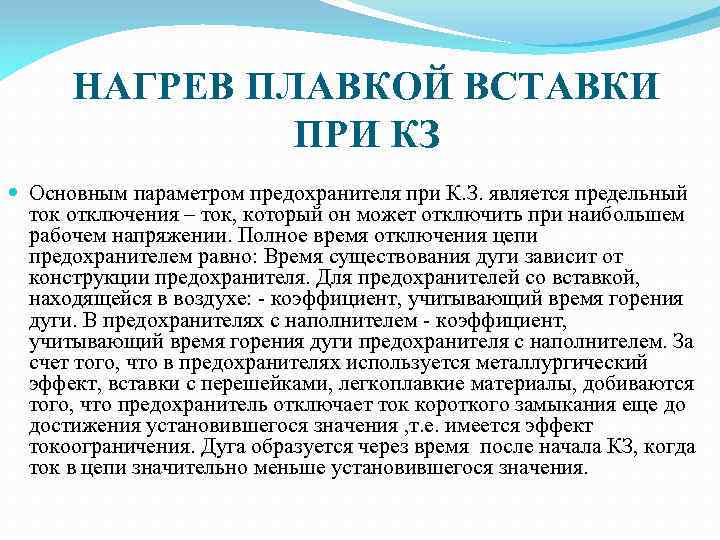

НАГРЕВ ПЛАВКОЙ ВСТАВКИ ПРИ КЗ Основным параметром предохранителя при К. З. является предельный ток отключения – ток, который он может отключить при наибольшем рабочем напряжении. Полное время отключения цепи предохранителем равно: Время существования дуги зависит от конструкции предохранителя. Для предохранителей со вставкой, находящейся в воздухе: - коэффициент, учитывающий время горения дуги. В предохранителях с наполнителем - коэффициент, учитывающий время горения дуги предохранителя с наполнителем. За счет того, что в предохранителях используется металлургический эффект, вставки с перешейками, легкоплавкие материалы, добиваются того, что предохранитель отключает ток короткого замыкания еще до достижения установившегося значения , т. е. имеется эффект токоограничения. Дуга образуется через время после начала КЗ, когда ток в цепи значительно меньше установившегося значения.

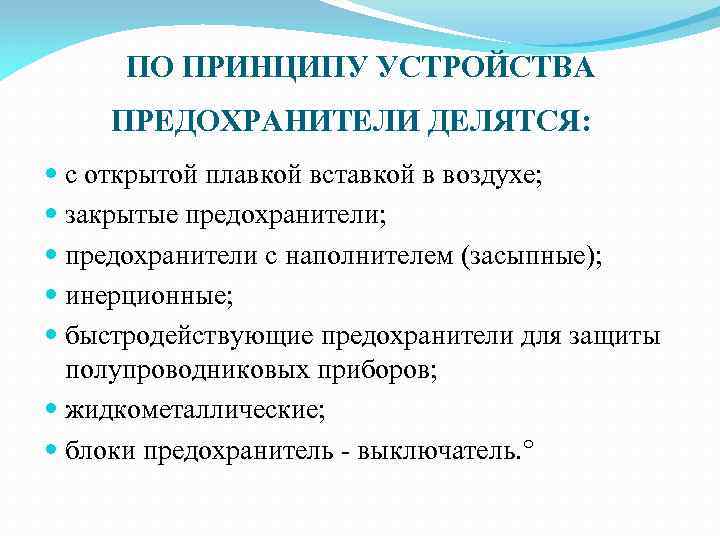

ПО ПРИНЦИПУ УСТРОЙСТВА ПРЕДОХРАНИТЕЛИ ДЕЛЯТСЯ: с открытой плавкой вставкой в воздухе; закрытые предохранители; предохранители с наполнителем (засыпные); инерционные; быстродействующие предохранители для защиты полупроводниковых приборов; жидкометаллические; блоки предохранитель - выключатель.
