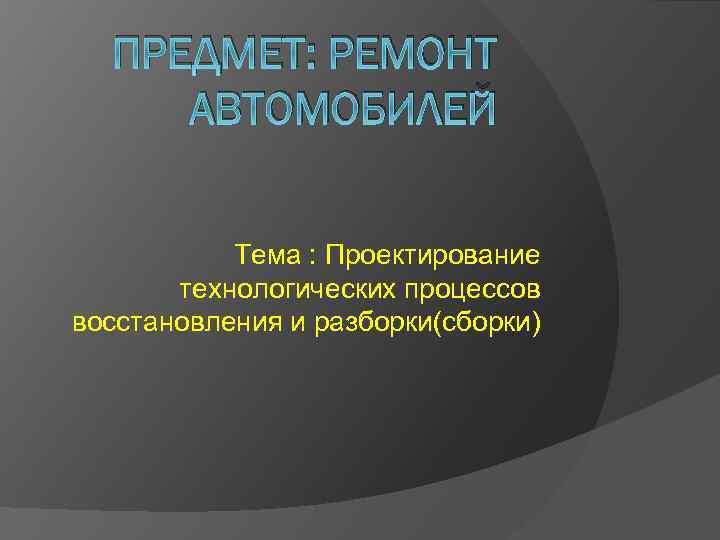

ПРЕДМЕТ: РЕМОНТ АВТОМОБИЛЕЙ Тема : Проектирование технологических процессов восстановления и разборки(сборки)
Виды технологических процессов: -Единичный технологический процесс разрабатывается для ремонта изделий одного наименования, типоразмера и исполнения независимо от типа производства - Типовой технологический процесс разрабатывается для ремонта группы изделий, обладающими общими конструктивными признаками и характеризуется единством содержания и последовательности большинства технологических операций.

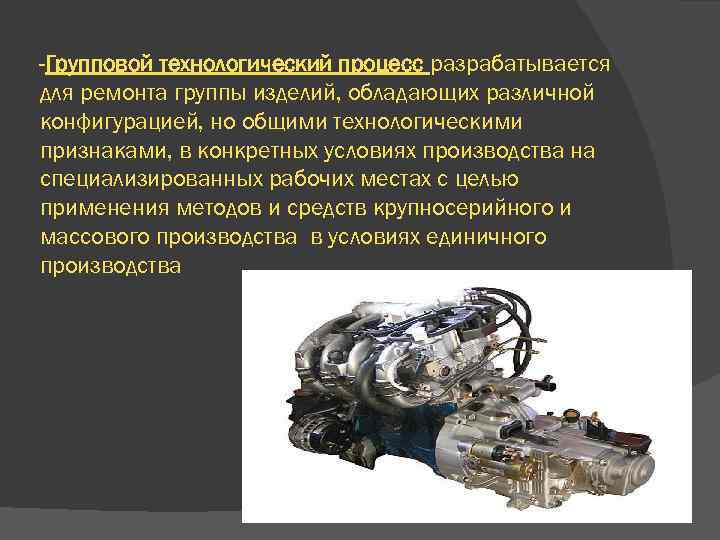

-Групповой технологический процесс разрабатывается для ремонта группы изделий, обладающих различной конфигурацией, но общими технологическими признаками, в конкретных условиях производства на специализированных рабочих местах с целью применения методов и средств крупносерийного и массового производства в условиях единичного производства
Проектирование технологических процессов Базовая информация – это данные, которые отражены в конструкторской документации на изделие. Руководящая информация- это сведения, которые содержатся в стандартах на технологические процессы и методы управления ими, на оборудование и на оснастку, в документации на перспективные технологические процессы
Справочная информация содержится: в действующих технологических процессах , описаниях прогрессивных методов и способов восстановления деталей, каталогах и справочниках прогрессивного оборудования и оснастки.

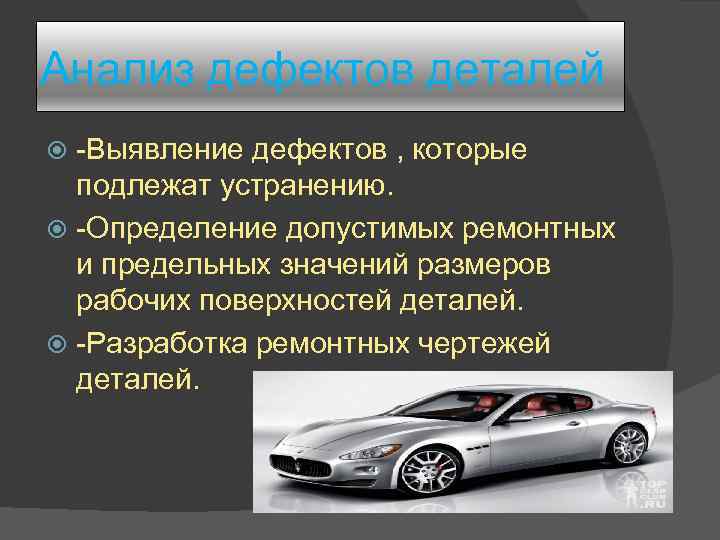

Анализ дефектов деталей -Выявление дефектов , которые подлежат устранению. -Определение допустимых ремонтных и предельных значений размеров рабочих поверхностей деталей. -Разработка ремонтных чертежей деталей.

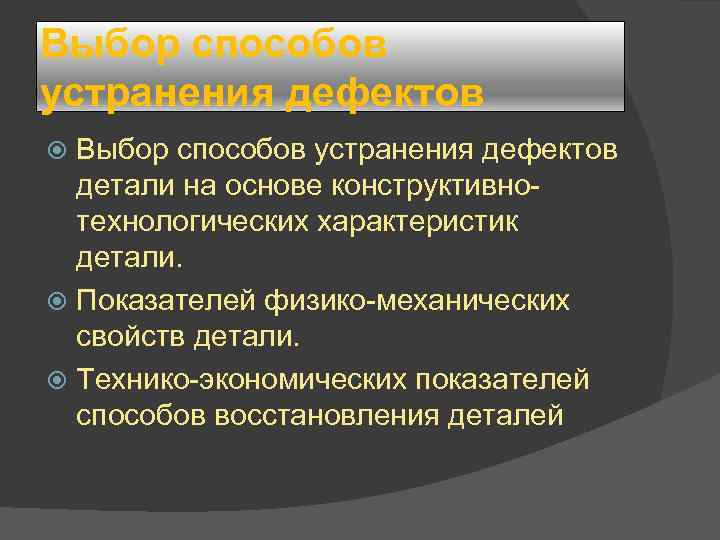

Выбор способов устранения дефектов детали на основе конструктивнотехнологических характеристик детали. Показателей физико-механических свойств детали. Технико-экономических показателей способов восстановления деталей

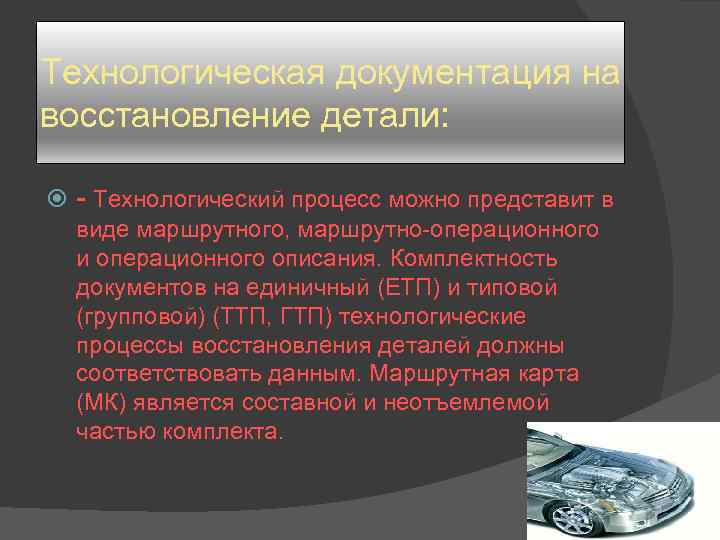

Технологическая документация на восстановление детали: - Технологический процесс можно представит в виде маршрутного, маршрутно-операционного и операционного описания. Комплектность документов на единичный (ЕТП) и типовой (групповой) (ТТП, ГТП) технологические процессы восстановления деталей должны соответствовать данным. Маршрутная карта (МК) является составной и неотъемлемой частью комплекта.

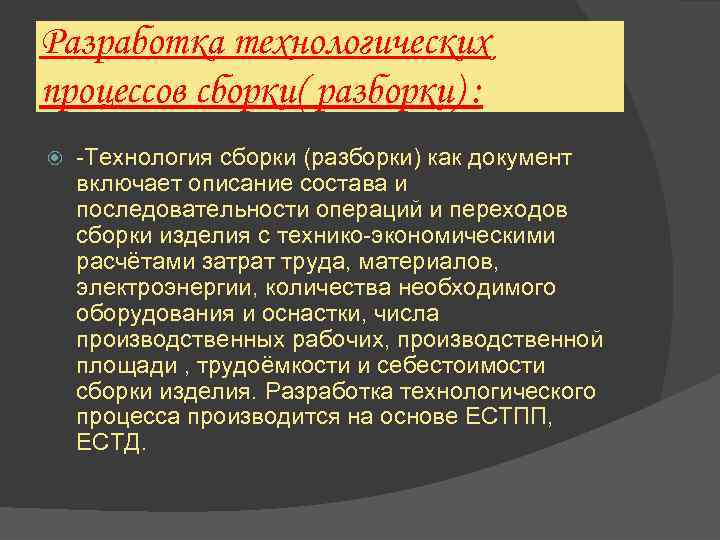

Разработка технологических процессов сборки( разборки) : -Технология сборки (разборки) как документ включает описание состава и последовательности операций и переходов сборки изделия с технико-экономическими расчётами затрат труда, материалов, электроэнергии, количества необходимого оборудования и оснастки, числа производственных рабочих, производственной площади , трудоёмкости и себестоимости сборки изделия. Разработка технологического процесса производится на основе ЕСТПП, ЕСТД.
Технологический процесс: -Технологический анализ сборочных чертежей -Анализ плановых заданий. -Размерный анализ основных соединений. -Разработка технический условий. -Пробная разборка и сборка образца. -Нормирование ТП. -Выбор количества оборудования. -Проектирование поточной линии. -Определение техники безопасности Оформление технологической документации

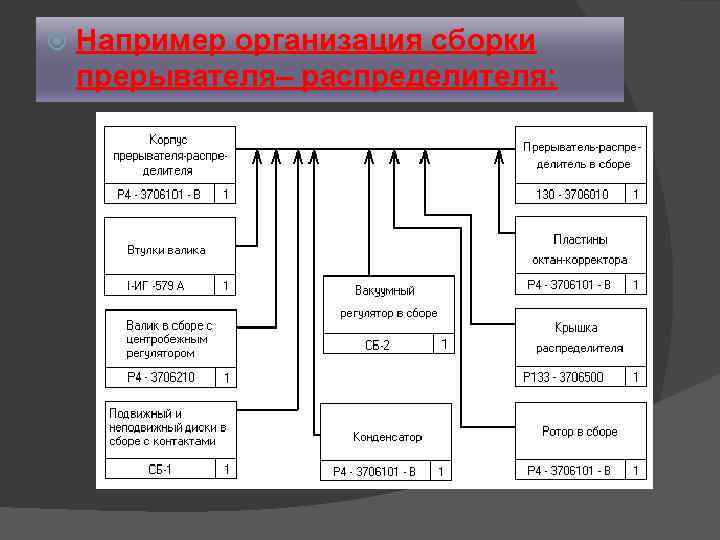

Например организация сборки прерывателя– распределителя:

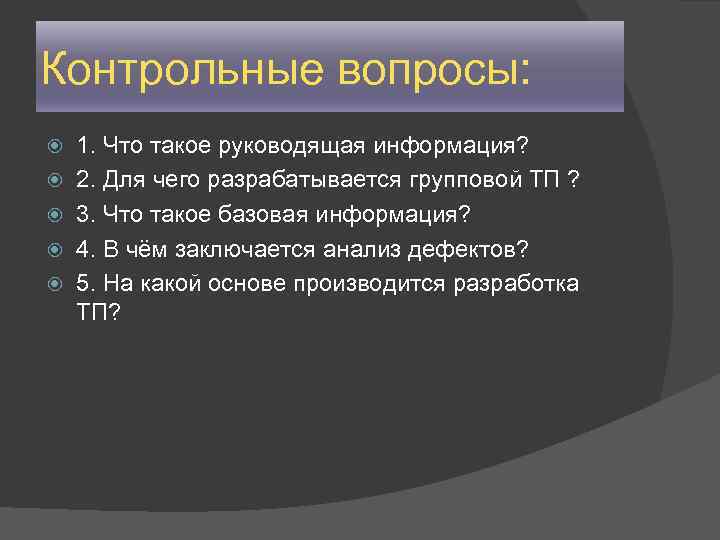

Контрольные вопросы: 1. Что такое руководящая информация? 2. Для чего разрабатывается групповой ТП ? 3. Что такое базовая информация? 4. В чём заключается анализ дефектов? 5. На какой основе производится разработка ТП?
