Предлагаем Вашему вниманию АВТОКОМПЛЕКС ПОД КЛЮЧ Разработка группы компаний «Консалт. Пром. Сервис» Предлагаем Вашему вниманию АВТОКОМПЛЕКС ПОД КЛЮЧ Разработка группы компаний «Консалт. Пром. Сервис»

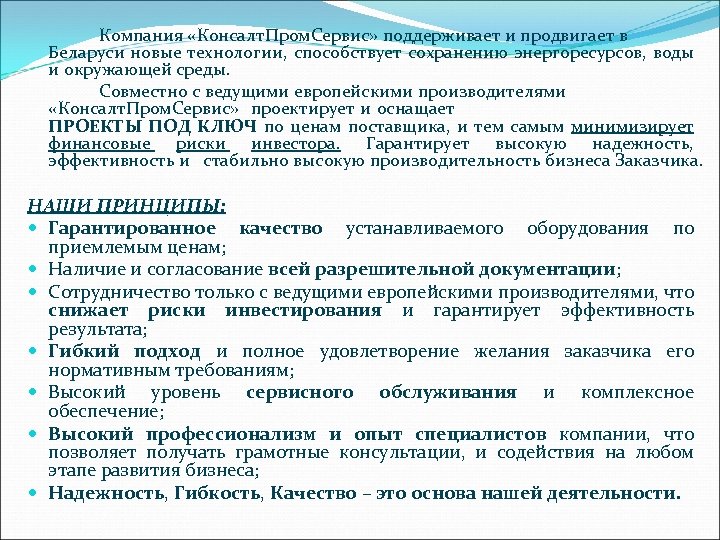

 Компания «Консалт. Пром. Сервис» поддерживает и продвигает в Беларуси новые технологии, способствует сохранению Компания «Консалт. Пром. Сервис» поддерживает и продвигает в Беларуси новые технологии, способствует сохранению энергоресурсов, воды и окружающей среды. Совместно с ведущими европейскими производителями «Консалт. Пром. Сервис» проектирует и оснащает ПРОЕКТЫ ПОД КЛЮЧ по ценам поставщика, и тем самым минимизирует финансовые риски инвестора. Гарантирует высокую надежность, эффективность и стабильно высокую производительность бизнеса Заказчика. НАШИ ПРИНЦИПЫ: Гарантированное качество устанавливаемого оборудования по приемлемым ценам; Наличие и согласование всей разрешительной документации; Сотрудничество только с ведущими европейскими производителями, что снижает риски инвестирования и гарантирует эффективность результата; Гибкий подход и полное удовлетворение желания заказчика его нормативным требованиям; Высокий уровень сервисного обслуживания и комплексное обеспечение; Высокий профессионализм и опыт специалистов компании, что позволяет получать грамотные консультации, и содействия на любом этапе развития бизнеса; Надежность, Гибкость, Качество – это основа нашей деятельности.

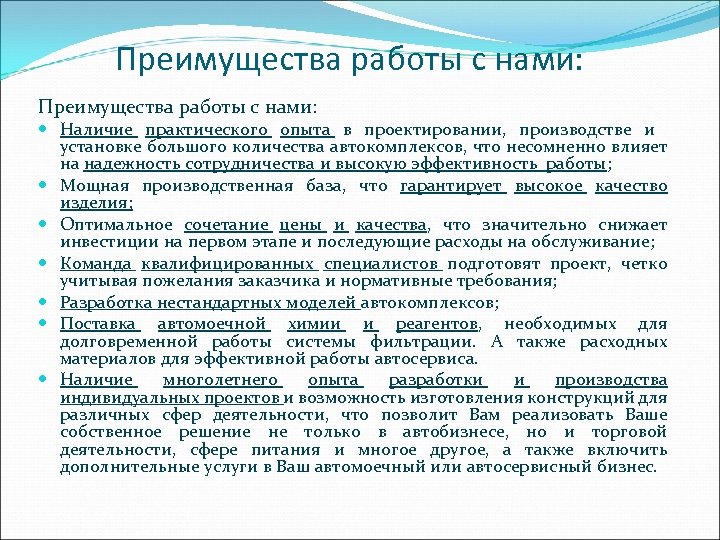

Преимущества работы с нами: Наличие практического опыта в проектировании, производстве и установке большого количества Преимущества работы с нами: Наличие практического опыта в проектировании, производстве и установке большого количества автокомплексов, что несомненно влияет на надежность сотрудничества и высокую эффективность работы; Мощная производственная база, что гарантирует высокое качество изделия; Оптимальное сочетание цены и качества, что значительно снижает инвестиции на первом этапе и последующие расходы на обслуживание; Команда квалифицированных специалистов подготовят проект, четко учитывая пожелания заказчика и нормативные требования; Разработка нестандартных моделей автокомплексов; Поставка автомоечной химии и реагентов, необходимых для долговременной работы системы фильтрации. А также расходных материалов для эффективной работы автосервиса. Наличие многолетнего опыта разработки и производства индивидуальных проектов и возможность изготовления конструкций для различных сфер деятельности, что позволит Вам реализовать Ваше собственное решение не только в автобизнесе, но и торговой деятельности, сфере питания и многое другое, а также включить дополнительные услуги в Ваш автомоечный или автосервисный бизнес.

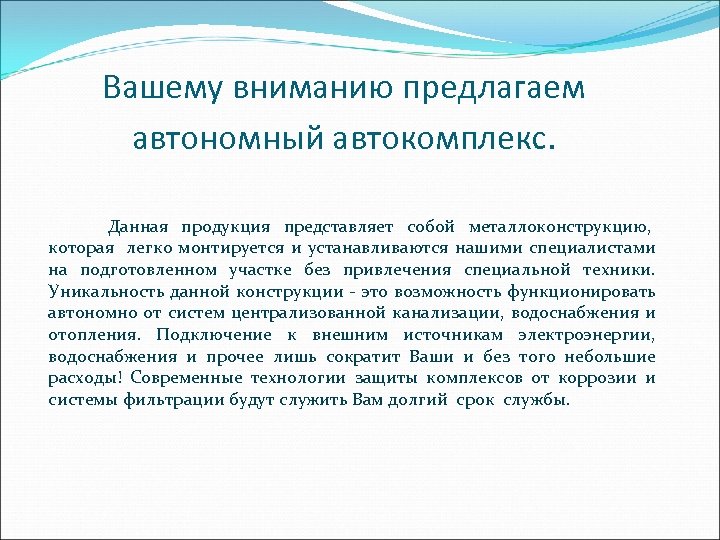

Вашему вниманию предлагаем автономный автокомплекс. Данная продукция представляет собой металлоконструкцию, которая легко монтируется и Вашему вниманию предлагаем автономный автокомплекс. Данная продукция представляет собой металлоконструкцию, которая легко монтируется и устанавливаются нашими специалистами на подготовленном участке без привлечения специальной техники. Уникальность данной конструкции - это возможность функционировать автономно от систем централизованной канализации, водоснабжения и отопления. Подключение к внешним источникам электроэнергии, водоснабжения и прочее лишь сократит Ваши и без того небольшие расходы! Современные технологии защиты комплексов от коррозии и системы фильтрации будут служить Вам долгий срок службы.

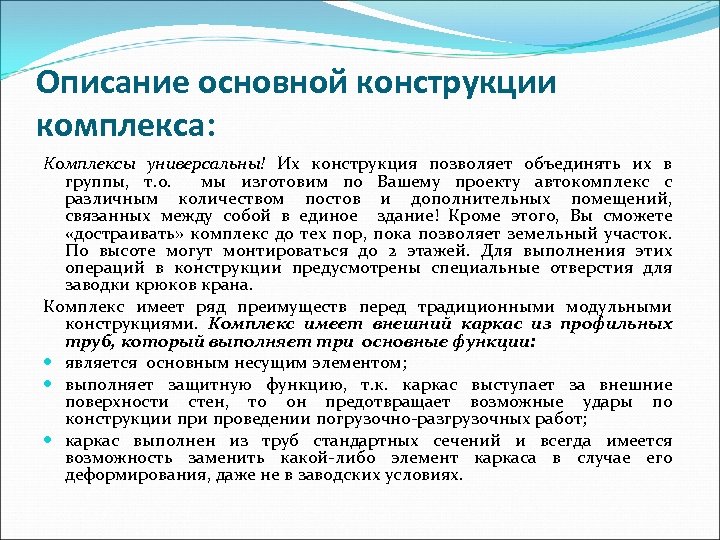

Описание основной конструкции комплекса: Комплексы универсальны! Их конструкция позволяет объединять их в группы, т. Описание основной конструкции комплекса: Комплексы универсальны! Их конструкция позволяет объединять их в группы, т. о. мы изготовим по Вашему проекту автокомплекс с различным количеством постов и дополнительных помещений, связанных между собой в единое здание! Кроме этого, Вы сможете «достраивать» комплекс до тех пор, пока позволяет земельный участок. По высоте могут монтироваться до 2 этажей. Для выполнения этих операций в конструкции предусмотрены специальные отверстия для заводки крюков крана. Комплекс имеет ряд преимуществ перед традиционными модульными конструкциями. Комплекс имеет внешний каркас из профильных труб, который выполняет три основные функции: является основным несущим элементом; выполняет защитную функцию, т. к. каркас выступает за внешние поверхности стен, то он предотвращает возможные удары по конструкции проведении погрузочно-разгрузочных работ; каркас выполнен из труб стандартных сечений и всегда имеется возможность заменить какой-либо элемент каркаса в случае его деформирования, даже не в заводских условиях.

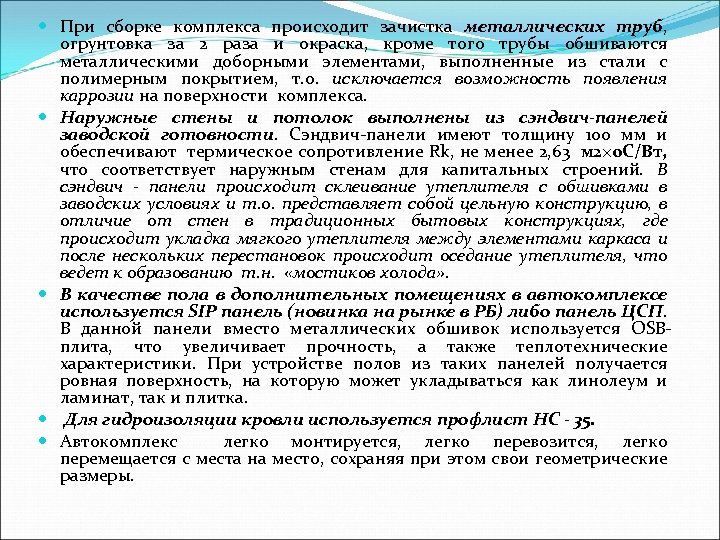

 При сборке комплекса происходит зачистка металлических труб, огрунтовка за 2 раза и окраска, При сборке комплекса происходит зачистка металлических труб, огрунтовка за 2 раза и окраска, кроме того трубы обшиваются металлическими доборными элементами, выполненные из стали с полимерным покрытием, т. о. исключается возможность появления каррозии на поверхности комплекса. Наружные стены и потолок выполнены из сэндвич-панелей заводской готовности. Сэндвич-панели имеют толщину 100 мм и обеспечивают термическое сопротивление Rk, не менее 2, 63 м 2× 0 С/Вт, что соответствует наружным стенам для капитальных строений. В сэндвич - панели происходит склеивание утеплителя с обшивками в заводских условиях и т. о. представляет собой цельную конструкцию, в отличие от стен в традиционных бытовых конструкциях, где происходит укладка мягкого утеплителя между элементами каркаса и после нескольких перестановок происходит оседание утеплителя, что ведет к образованию т. н. «мостиков холода» . В качестве пола в дополнительных помещениях в автокомплексе используется SIP панель (новинка на рынке в РБ) либо панель ЦСП. В данной панели вместо металлических обшивок используется OSBплита, что увеличивает прочность, а также теплотехнические характеристики. При устройстве полов из таких панелей получается ровная поверхность, на которую может укладываться как линолеум и ламинат, так и плитка. Для гидроизоляции кровли используется профлист НС - 35. Автокомплекс легко монтируется, легко перевозится, легко перемещается с места на место, сохраняя при этом свои геометрические размеры.

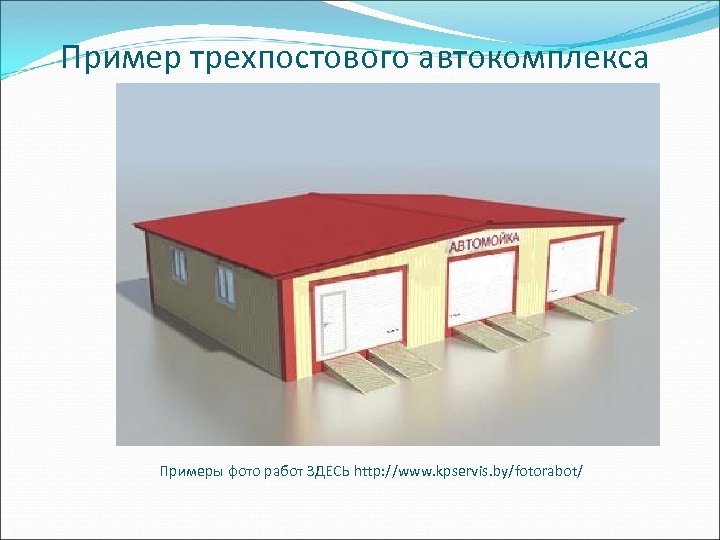

Пример трехпостового автокомплекса Примеры фото работ ЗДЕСЬ http: //www. kpservis. by/fotorabot/ Пример трехпостового автокомплекса Примеры фото работ ЗДЕСЬ http: //www. kpservis. by/fotorabot/

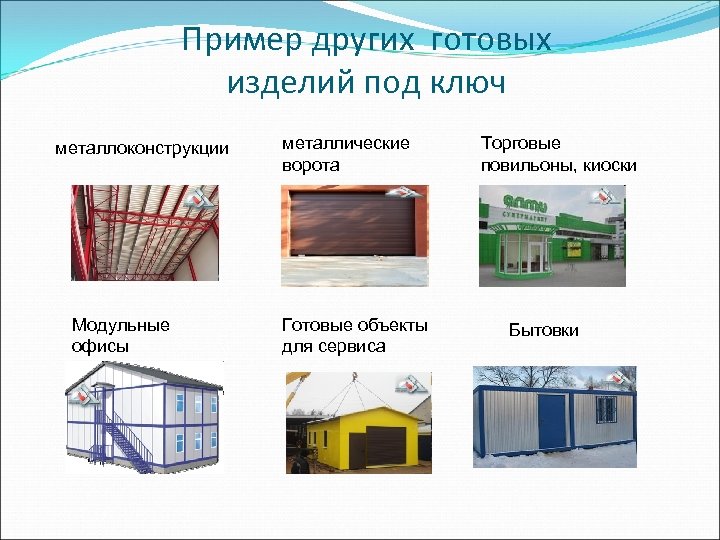

Пример других готовых изделий под ключ металлоконструкции Модульные офисы металлические ворота Готовые объекты для Пример других готовых изделий под ключ металлоконструкции Модульные офисы металлические ворота Готовые объекты для сервиса Торговые повильоны, киоски Бытовки

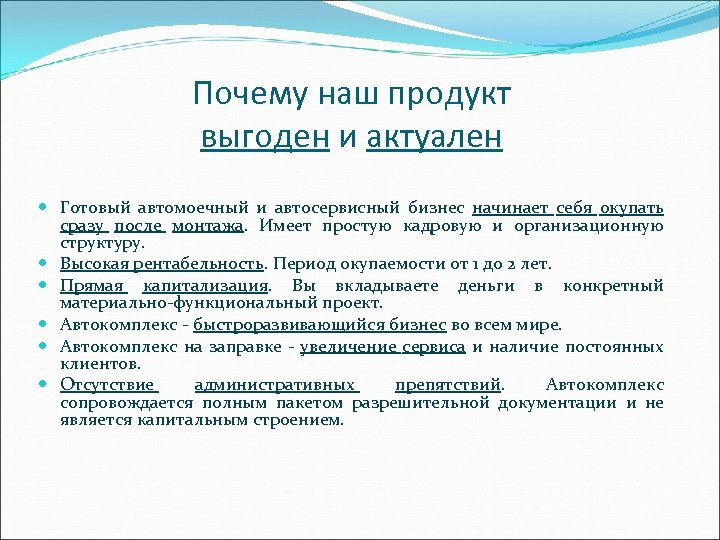

Почему наш продукт выгоден и актуален Готовый автомоечный и автосервисный бизнес начинает себя окупать Почему наш продукт выгоден и актуален Готовый автомоечный и автосервисный бизнес начинает себя окупать сразу после монтажа. Имеет простую кадровую и организационную структуру. Высокая рентабельность. Период окупаемости от 1 до 2 лет. Прямая капитализация. Вы вкладываете деньги в конкретный материально-функциональный проект. Автокомплекс - быстроразвивающийся бизнес во всем мире. Автокомплекс на заправке - увеличение сервиса и наличие постоянных клиентов. Отсутствие административных препятствий. Автокомплекс сопровождается полным пакетом разрешительной документации и не является капитальным строением.

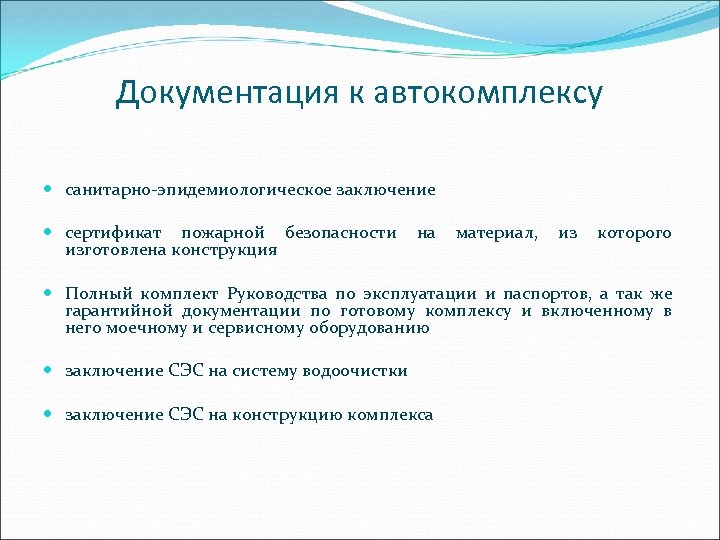

Документация к автокомплексу санитарно-эпидемиологическое заключение сертификат пожарной безопасности на материал, из которого изготовлена конструкция Документация к автокомплексу санитарно-эпидемиологическое заключение сертификат пожарной безопасности на материал, из которого изготовлена конструкция Полный комплект Руководства по эксплуатации и паспортов, а так же гарантийной документации по готовому комплексу и включенному в него моечному и сервисному оборудованию заключение СЭС на систему водоочистки заключение СЭС на конструкцию комплекса

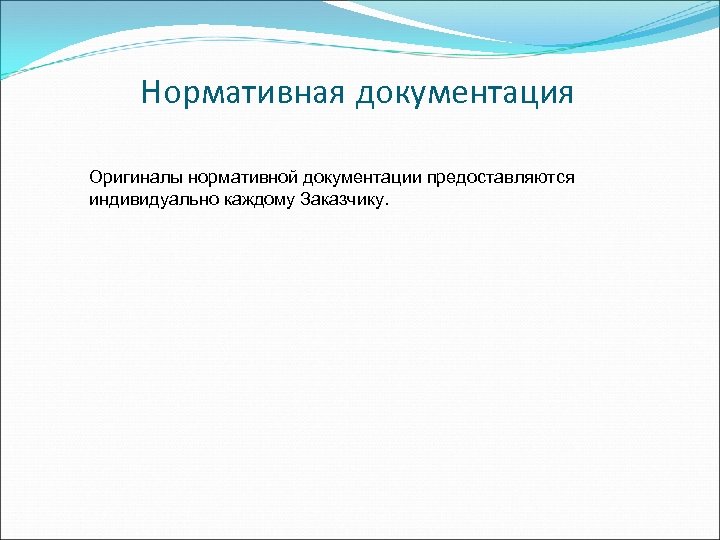

Нормативная документация Оригиналы нормативной документации предоставляются индивидуально каждому Заказчику. Нормативная документация Оригиналы нормативной документации предоставляются индивидуально каждому Заказчику.

СЕРТИФИКАТЫ Сертификаты на полный комплекс оборудования предоставляется индивидуально каждому Заказчику. СЕРТИФИКАТЫ Сертификаты на полный комплекс оборудования предоставляется индивидуально каждому Заказчику.

Технические характеристики Наименование параметра и условное обозначение единицы измерений Значение/ диапазон 1 ПОСТ 2 Технические характеристики Наименование параметра и условное обозначение единицы измерений Значение/ диапазон 1 ПОСТ 2 ПОСТА 3 ПОСТА Габаритные размеры, не более, мм - длина От 8000 10200 - ширина От 4000 9800 14500 - высота От 3500 3600 4000 Размеры моечного отделения, не более, мм - длина От 5900 7400 - ширина От 3900 9500 14200 - высота От 2700 Котлован, фундамент и заглубления Подключение к водопроводной системе 2700 Не требуется! Поготовка основания к установке комплекса согласуется с шеф-монтажем! Желательно, но не требуется Подключение к канализации Подключение к электроснабжению Сроки монтажа готовой конструкции, дней Желательно, но не требуется Да (Возможна работа от дизельгенератора) 5 -7 9 -11 13 -15

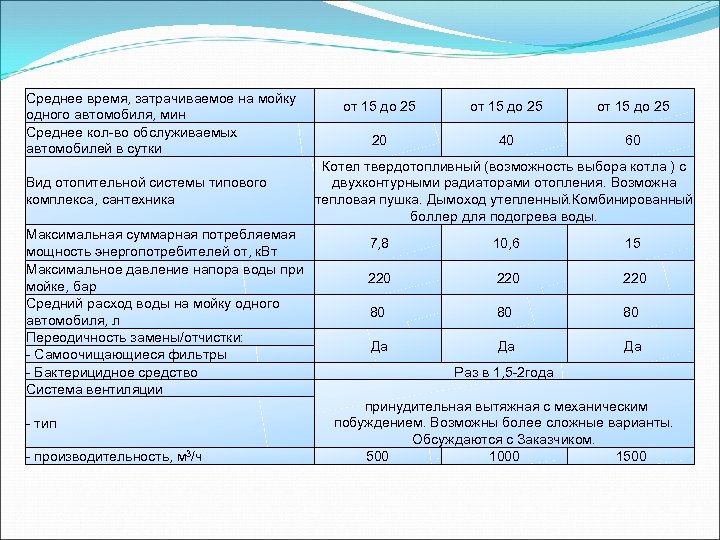

Среднее время, затрачиваемое на мойку одного автомобиля, мин Среднее кол-во обслуживаемых автомобилей в сутки Среднее время, затрачиваемое на мойку одного автомобиля, мин Среднее кол-во обслуживаемых автомобилей в сутки Вид отопительной системы типового комплекса, сантехника Максимальная суммарная потребляемая мощность энергопотребителей от, к. Вт Максимальное давление напора воды при мойке, бар Средний расход воды на мойку одного автомобиля, л Переодичность замены/отчистки: - Самоочищающиеся фильтры - Бактерицидное средство Система вентиляции - тип - производительность, м 3/ч от 15 до 25 20 40 60 Котел твердотопливный (возможность выбора котла ) с двухконтурными радиаторами отопления. Возможна тепловая пушка. Дымоход утепленный. Комбинированный боллер для подогрева воды. 7, 8 10, 6 15 220 80 80 80 Да Да Раз в 1, 5 -2 года принудительная вытяжная с механическим побуждением. Возможны более сложные варианты. Обсуждаются с Заказчиком. 500 1000 1500

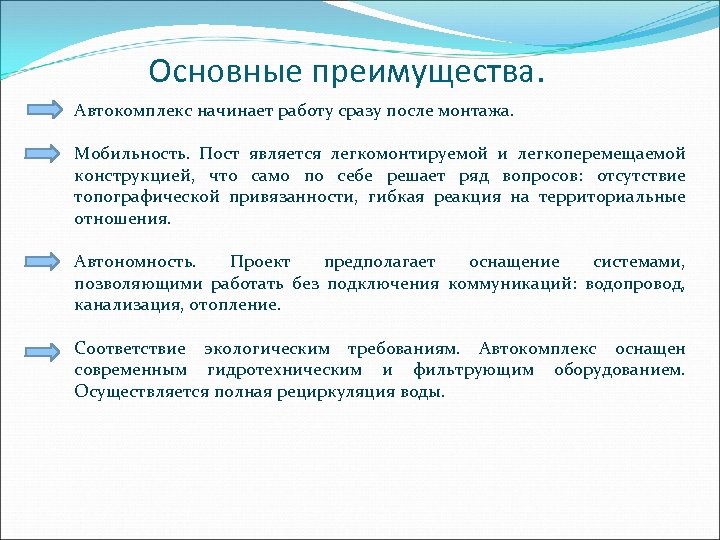

Основные преимущества. Автокомплекс начинает работу сразу после монтажа. Мобильность. Пост является легкомонтируемой и легкоперемещаемой Основные преимущества. Автокомплекс начинает работу сразу после монтажа. Мобильность. Пост является легкомонтируемой и легкоперемещаемой конструкцией, что само по себе решает ряд вопросов: отсутствие топографической привязанности, гибкая реакция на территориальные отношения. Автономность. Проект предполагает оснащение системами, позволяющими работать без подключения коммуникаций: водопровод, канализация, отопление. Соответствие экологическим требованиям. Автокомплекс оснащен современным гидротехническим и фильтрующим оборудованием. Осуществляется полная рециркуляция воды.

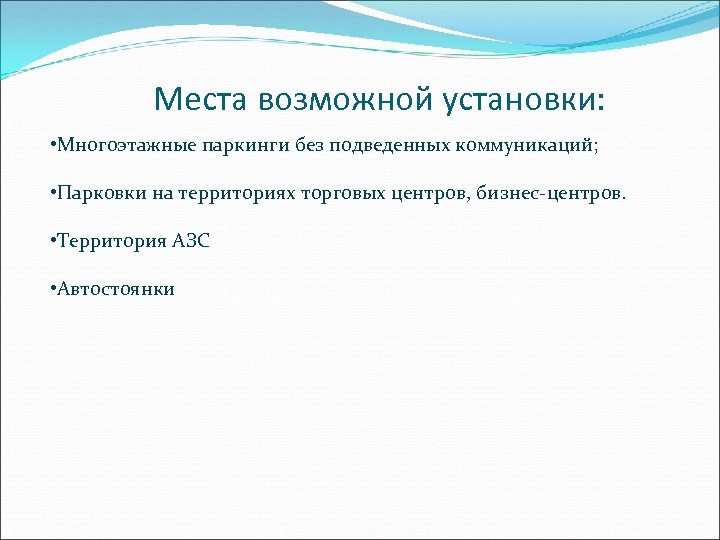

Места возможной установки: • Многоэтажные паркинги без подведенных коммуникаций; • Парковки на территориях торговых Места возможной установки: • Многоэтажные паркинги без подведенных коммуникаций; • Парковки на территориях торговых центров, бизнес-центров. • Территория АЗС • Автостоянки

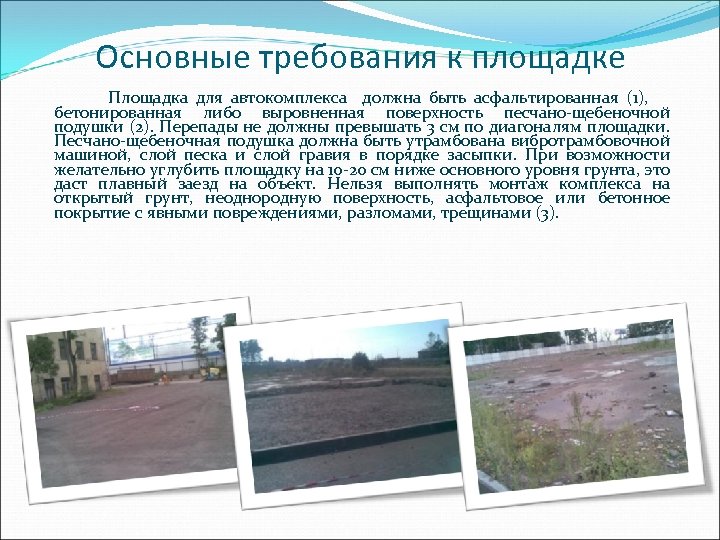

Основные требования к площадке Площадка для автокомплекса должна быть асфальтированная (1), бетонированная либо выровненная Основные требования к площадке Площадка для автокомплекса должна быть асфальтированная (1), бетонированная либо выровненная поверхность песчано-щебеночной подушки (2). Перепады не должны превышать 3 см по диагоналям площадки. Песчано-щебеночная подушка должна быть утрамбована вибротрамбовочной машиной, слой песка и слой гравия в порядке засыпки. При возможности желательно углубить площадку на 10 -20 см ниже основного уровня грунта, это даст плавный заезд на объект. Нельзя выполнять монтаж комплекса на открытый грунт, неоднородную поверхность, асфальтовое или бетонное покрытие с явными повреждениями, разломами, трещинами (3).

Установка оборотной очистки сточных вод типа Установка оборотной очистки сточных вод типа "REIN" для автомоечных Группа компаний «Консалт. Пром. Сервис» на правах официального комплексов ручного иоборотной очистки сточных вод представителя производителя установок портального типа. «REIN» предлагает для установки системы оборотной очистки нескольких типов и серий, которые будут подобраны экспертами компании в соответствии с техническими особенностями Вашего автомоечного комплекса и его планируемой производительностью. Комплексное предложение по изготовлению проекта, монтажу и пуско-наладке оборудования, а также обучению Ваших специалистов работе с системой очистки обеспечат наилучший результат и несомненную эффективность использования нашего оборудования в работе Вашего автомоечного комплекса не только ручного, но и портального типа.

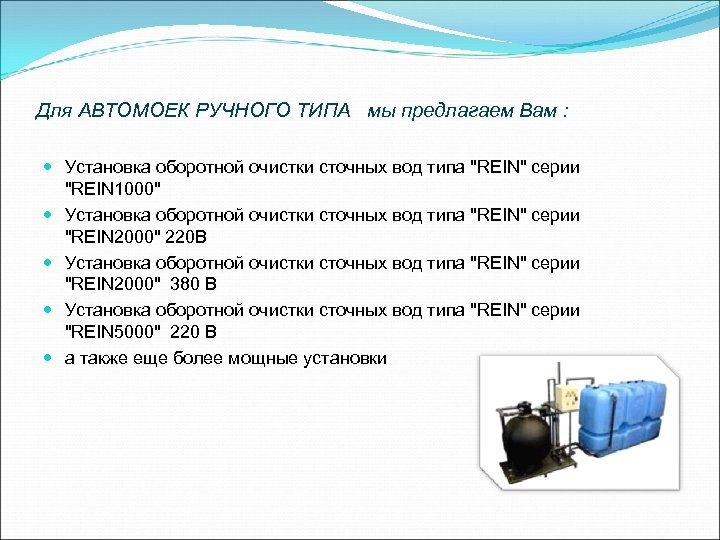

Для АВТОМОЕК РУЧНОГО ТИПА мы предлагаем Вам : Установка оборотной очистки сточных вод типа Для АВТОМОЕК РУЧНОГО ТИПА мы предлагаем Вам : Установка оборотной очистки сточных вод типа "REIN" серии "REIN 1000" Установка оборотной очистки сточных вод типа "REIN" серии "REIN 2000" 220 В Установка оборотной очистки сточных вод типа "REIN" серии "REIN 2000" 380 В Установка оборотной очистки сточных вод типа "REIN" серии "REIN 5000" 220 В а также еще более мощные установки

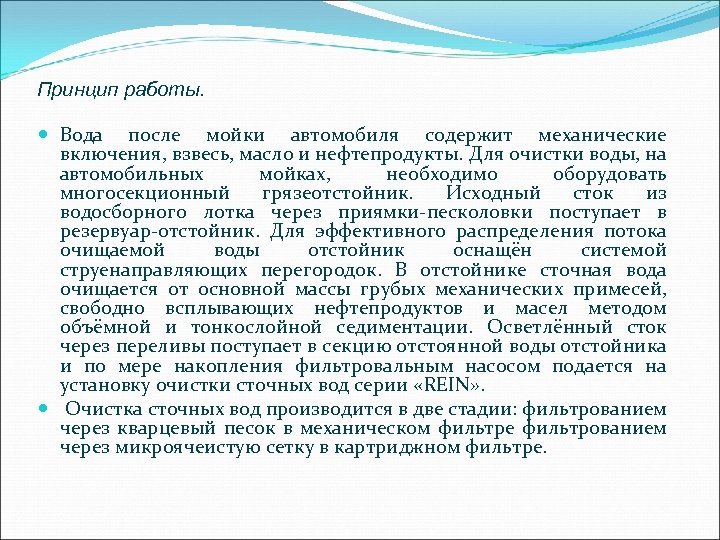

Принцип работы. Вода после мойки автомобиля содержит механические включения, взвесь, масло и нефтепродукты. Для Принцип работы. Вода после мойки автомобиля содержит механические включения, взвесь, масло и нефтепродукты. Для очистки воды, на автомобильных мойках, необходимо оборудовать многосекционный грязеотстойник. Исходный сток из водосборного лотка через приямки-песколовки поступает в резервуар-отстойник. Для эффективного распределения потока очищаемой воды отстойник оснащён системой струенаправляющих перегородок. В отстойнике сточная вода очищается от основной массы грубых механических примесей, свободно всплывающих нефтепродуктов и масел методом объёмной и тонкослойной седиментации. Осветлённый сток через переливы поступает в секцию отстоянной воды отстойника и по мере накопления фильтровальным насосом подается на установку очистки сточных вод серии «REIN» . Очистка сточных вод производится в две стадии: фильтрованием через кварцевый песок в механическом фильтре фильтрованием через микроячеистую сетку в картриджном фильтре.

 Очищенный сток под остаточным напором отводится в накопительную емкость очищенной воды, откуда подается Очищенный сток под остаточным напором отводится в накопительную емкость очищенной воды, откуда подается на повторное использование Во избежание возникновения запахов в оборотном водоснабжении предусмотрен дозирующий насос подачи обеззараживающего средства RM 851. Применение данного средства позволяет очистить воду до ПДК по СН 2. 2. 1. 1312 - 03 п. 7. 4. (гигиенические требования к водоснабжению). Механический фильтр оснащен дренажно-распределительными устройствами для подведения и отведения очищаемой и промывной воды. Для переключения режимов фильтрования, промывки и уплотнения промытой фильтровальной загрузки механический фильтр оснащен специальными многоходовыми клапанами управления режимами работы. Промывка фильтра осуществляется поочерёдно обратным током очищаемой воды с помощью фильтровального насоса. Отвод промывной воды производится на вход отстойника.

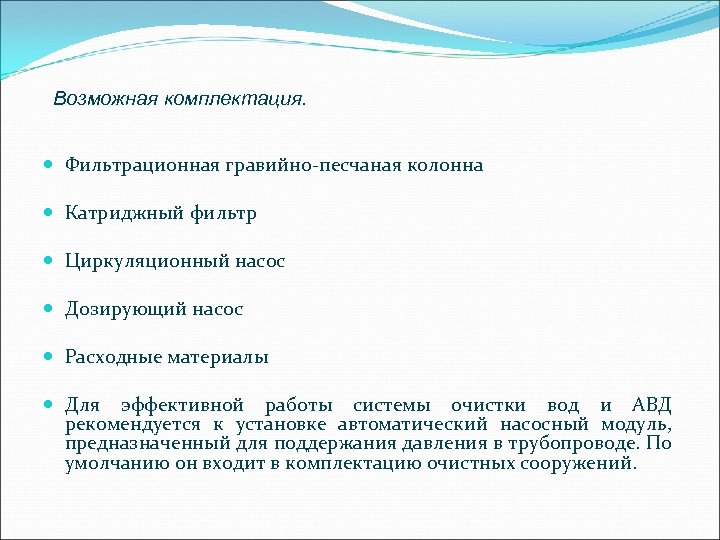

Возможная комплектация. Фильтрационная гравийно-песчаная колонна Катриджный фильтр Циркуляционный насос Дозирующий насос Расходные материалы Для Возможная комплектация. Фильтрационная гравийно-песчаная колонна Катриджный фильтр Циркуляционный насос Дозирующий насос Расходные материалы Для эффективной работы системы очистки вод и АВД рекомендуется к установке автоматический насосный модуль, предназначенный для поддержания давления в трубопроводе. По умолчанию он входит в комплектацию очистных сооружений.

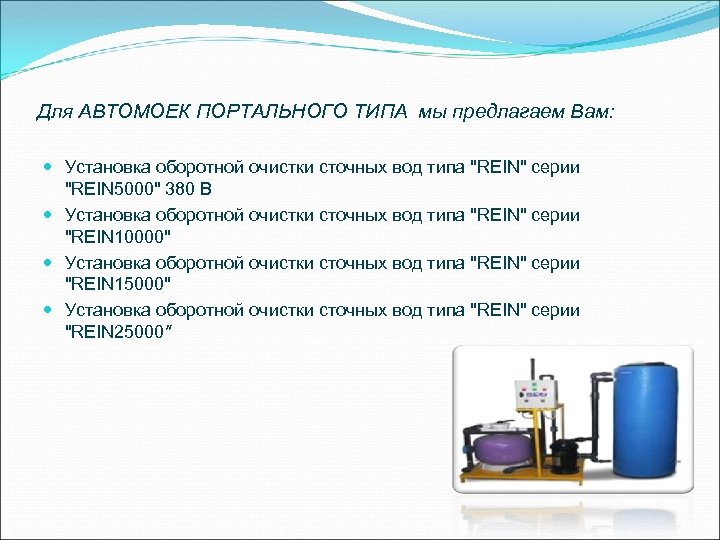

Для АВТОМОЕК ПОРТАЛЬНОГО ТИПА мы предлагаем Вам: Установка оборотной очистки сточных вод типа Для АВТОМОЕК ПОРТАЛЬНОГО ТИПА мы предлагаем Вам: Установка оборотной очистки сточных вод типа "REIN" серии "REIN 5000" 380 В Установка оборотной очистки сточных вод типа "REIN" серии "REIN 10000" Установка оборотной очистки сточных вод типа "REIN" серии "REIN 15000" Установка оборотной очистки сточных вод типа "REIN" серии "REIN 25000"

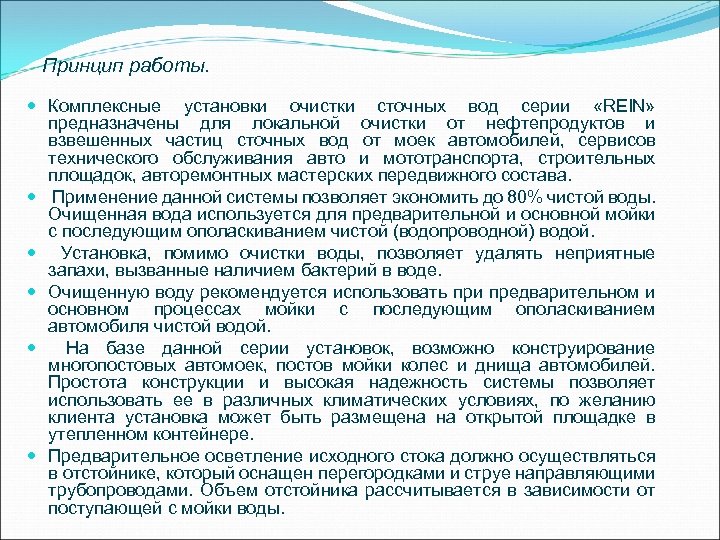

Принцип работы. Комплексные установки очистки сточных вод серии «REIN» предназначены для локальной очистки от Принцип работы. Комплексные установки очистки сточных вод серии «REIN» предназначены для локальной очистки от нефтепродуктов и взвешенных частиц сточных вод от моек автомобилей, сервисов технического обслуживания авто и мототранспорта, строительных площадок, авторемонтных мастерских передвижного состава. Применение данной системы позволяет экономить до 80% чистой воды. Очищенная вода используется для предварительной и основной мойки с последующим ополаскиванием чистой (водопроводной) водой. Установка, помимо очистки воды, позволяет удалять неприятные запахи, вызванные наличием бактерий в воде. Очищенную воду рекомендуется использовать при предварительном и основном процессах мойки с последующим ополаскиванием автомобиля чистой водой. На базе данной серии установок, возможно конструирование многопостовых автомоек, постов мойки колес и днища автомобилей. Простота конструкции и высокая надежность системы позволяет использовать ее в различных климатических условиях, по желанию клиента установка может быть размещена на открытой площадке в утепленном контейнере. Предварительное осветление исходного стока должно осуществляться в отстойнике, который оснащен перегородками и струе направляющими трубопроводами. Объем отстойника рассчитывается в зависимости от поступающей с мойки воды.

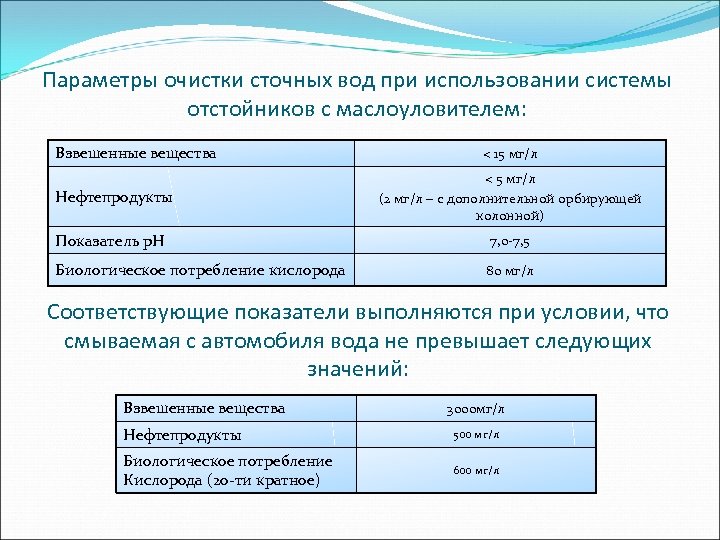

Параметры очистки сточных вод при использовании системы отстойников с маслоуловителем: Взвешенные вещества < 15 Параметры очистки сточных вод при использовании системы отстойников с маслоуловителем: Взвешенные вещества < 15 мг/л Нефтепродукты < 5 мг/л (2 мг/л – с дополнительной орбирующей колонной) Показатель р. Н 7, 0 -7, 5 Биологическое потребление кислорода 80 мг/л Соответствующие показатели выполняются при условии, что смываемая с автомобиля вода не превышает следующих значений: Взвешенные вещества 3000 мг/л Нефтепродукты 500 мг/л Биологическое потребление Кислорода (20 -ти кратное) 600 мг/л

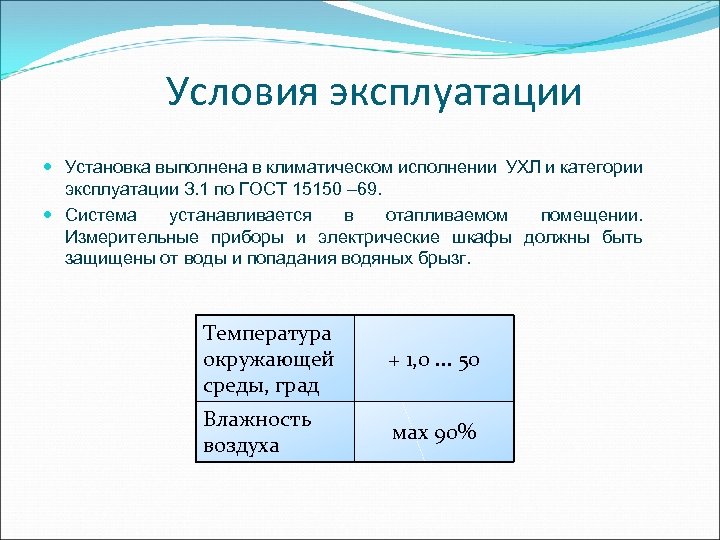

Условия эксплуатации Установка выполнена в климатическом исполнении УХЛ и категории эксплуатации З. 1 по Условия эксплуатации Установка выполнена в климатическом исполнении УХЛ и категории эксплуатации З. 1 по ГОСТ 15150 – 69. Система устанавливается в отапливаемом помещении. Измерительные приборы и электрические шкафы должны быть защищены от воды и попадания водяных брызг. Температура окружающей среды, град + 1, 0. . . 50 Влажность воздуха мах 90%

Пример монтажа двух постового автомоечного комплекса Монтаж металлокаркаса Закончена установка стеновых панелей и крыши Пример монтажа двух постового автомоечного комплекса Монтаж металлокаркаса Закончена установка стеновых панелей и крыши Установлены ворота Внутренняя отделка, монтаж вентиляции

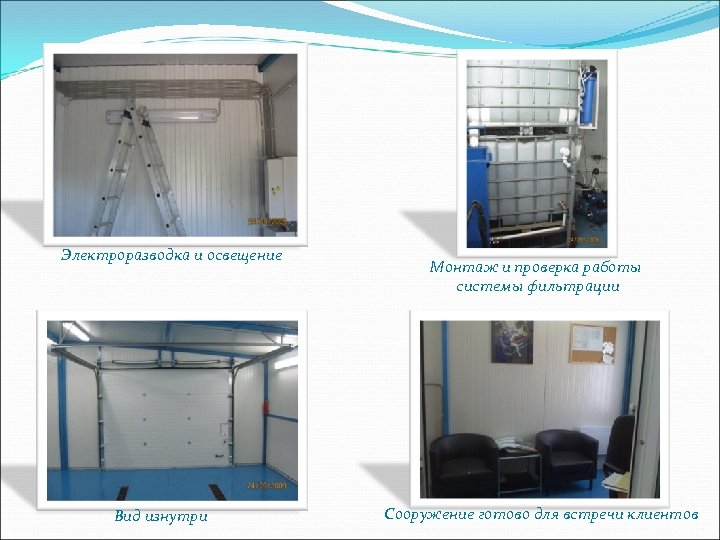

Электроразводка и освещение Вид изнутри Монтаж и проверка работы системы фильтрации Сооружение готово для Электроразводка и освещение Вид изнутри Монтаж и проверка работы системы фильтрации Сооружение готово для встречи клиентов

Благодарим Вас за внимание! С уважением, Благодарим Вас за внимание! С уважением, "Консалт. Пром. Сервис" (+37544) 788 59 60 (+37517) 257 60 39 Skype breetwa 1983 Email [email protected] by www. kpservis. by
