Prediction of a Flash Flood in Complex

Prediction of a Flash Flood in Complex Terrain THOMAS T. WARNER* EDWARD A. BRANDES* AND JUANZHEN SUN* DAVID N. YATES* CYNTHIA K. MUELLER* GEORGE H. LEAVESLEY** *National Center for Atmospheric Research (NCAR) **U. S. Geological Survey, Lakewood, Colorado

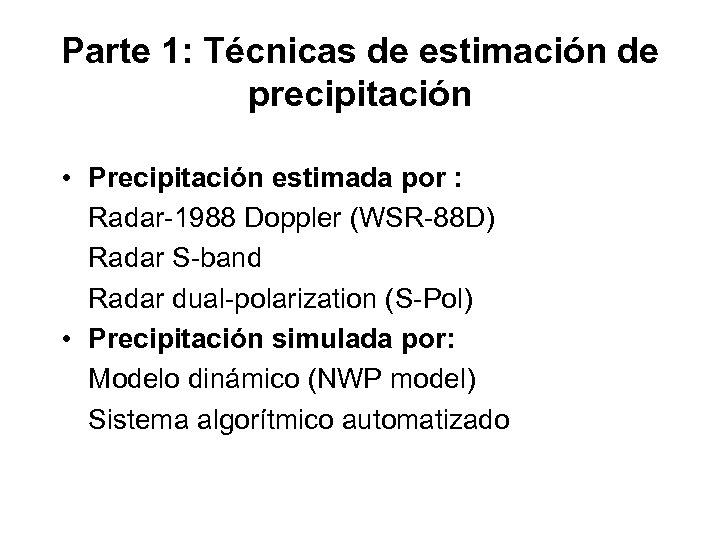

Parte 1: Técnicas de estimación de precipitación • Precipitación estimada por : Radar-1988 Doppler (WSR-88 D) Radar S-band Radar dual-polarization (S-Pol) • Precipitación simulada por: Modelo dinámico (NWP model) Sistema algorítmico automatizado

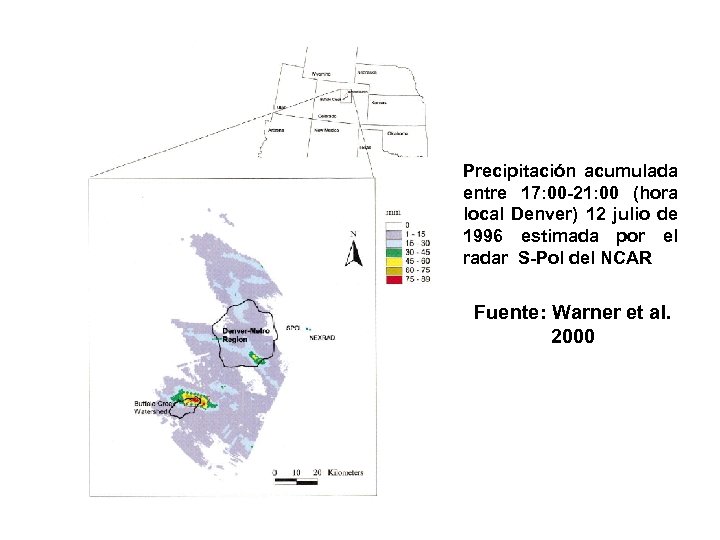

Precipitación acumulada entre 17: 00 -21: 00 (hora local Denver) 12 julio de 1996 estimada por el radar S-Pol del NCAR Fuente: Warner et al. 2000

Distribución temporal (LT) de la precipitación estimada (acumulada cada 6 min) por el radar WSR-88 D asociado con la tormenta en Buffalo (12 julio 1996) Fuente: Warner et al. 2000

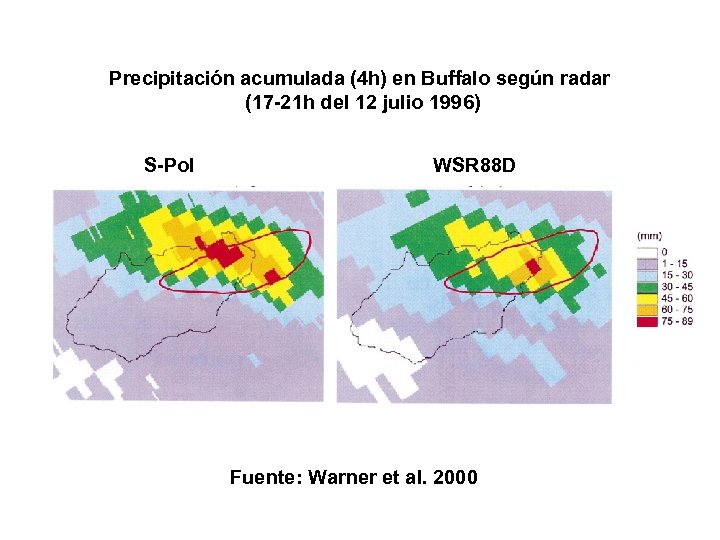

Precipitación acumulada (4 h) en Buffalo según radar (17 -21 h del 12 julio 1996) S-Pol WSR 88 D Fuente: Warner et al. 2000

Estimaciones paleohidrologicas y examenes bucket de la precipitación total Fuente: Jarrett and Browning 1999 *(x) estimación bucket, (triángulo) pluviómetros

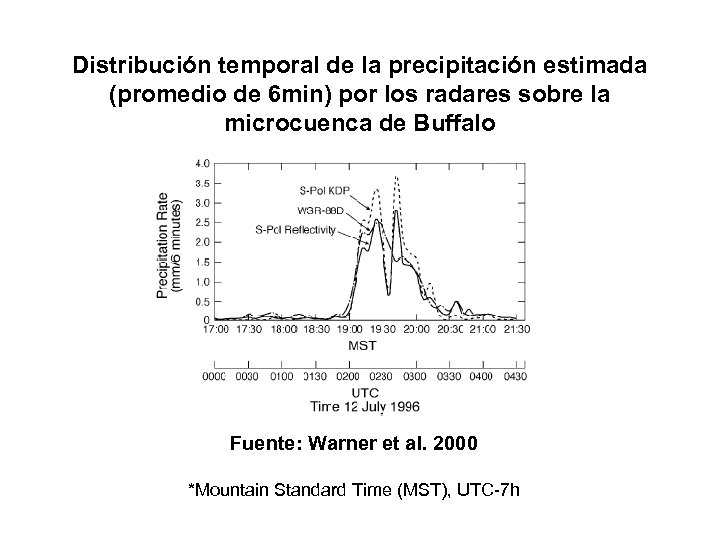

Distribución temporal de la precipitación estimada (promedio de 6 min) por los radares sobre la microcuenca de Buffalo Fuente: Warner et al. 2000 *Mountain Standard Time (MST), UTC-7 h

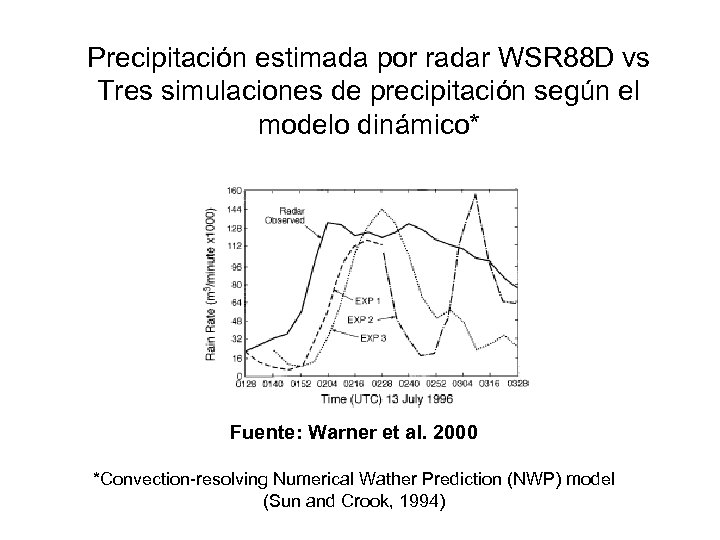

Precipitación estimada por radar WSR 88 D vs Tres simulaciones de precipitación según el modelo dinámico* Fuente: Warner et al. 2000 *Convection-resolving Numerical Wather Prediction (NWP) model (Sun and Crook, 1994)

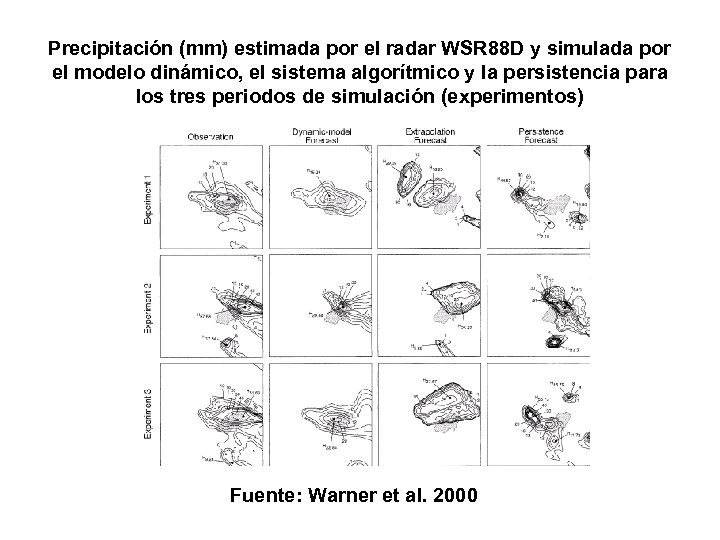

Precipitación (mm) estimada por el radar WSR 88 D y simulada por el modelo dinámico, el sistema algorítmico y la persistencia para los tres periodos de simulación (experimentos) Fuente: Warner et al. 2000

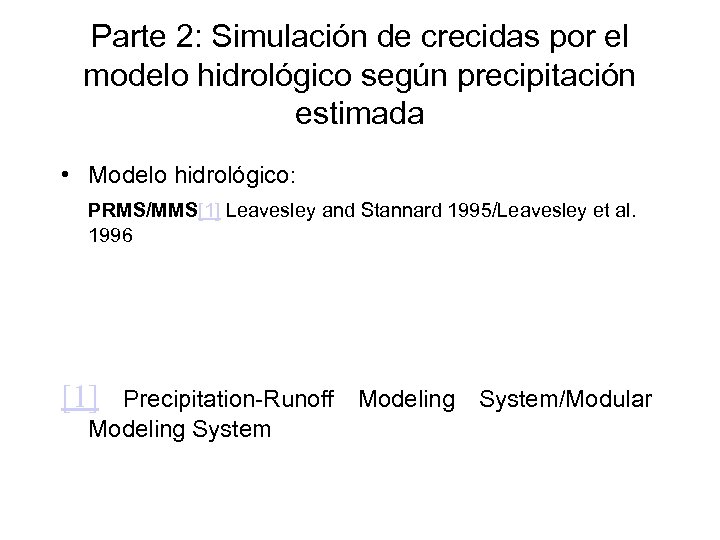

Parte 2: Simulación de crecidas por el modelo hidrológico según precipitación estimada • Modelo hidrológico: PRMS/MMS[1] Leavesley and Stannard 1995/Leavesley et al. 1996 [1] Precipitation-Runoff Modeling System/Modular Modeling System

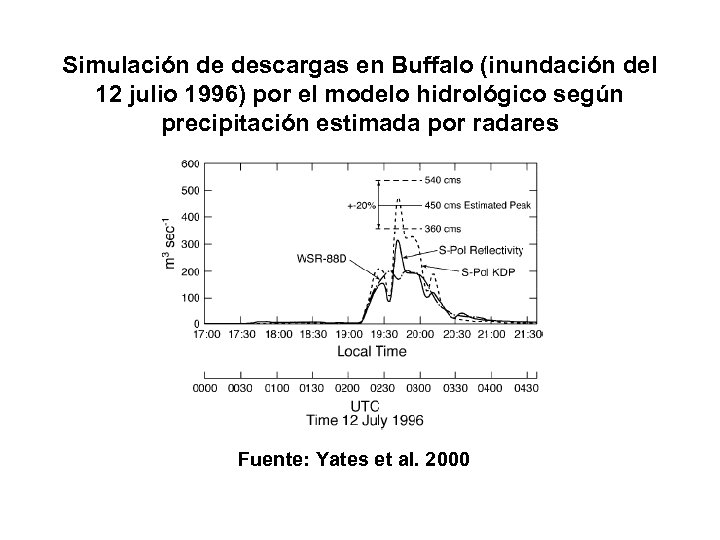

Simulación de descargas en Buffalo (inundación del 12 julio 1996) por el modelo hidrológico según precipitación estimada por radares Fuente: Yates et al. 2000

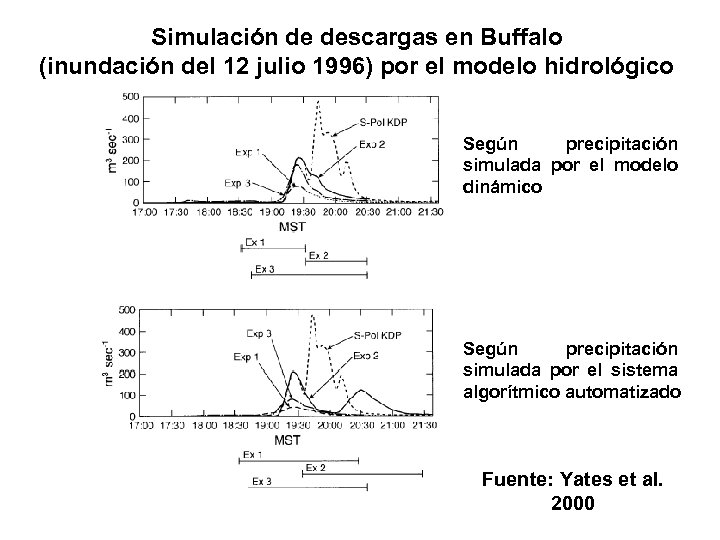

Simulación de descargas en Buffalo (inundación del 12 julio 1996) por el modelo hidrológico Según precipitación simulada por el modelo dinámico Según precipitación simulada por el sistema algorítmico automatizado Fuente: Yates et al. 2000

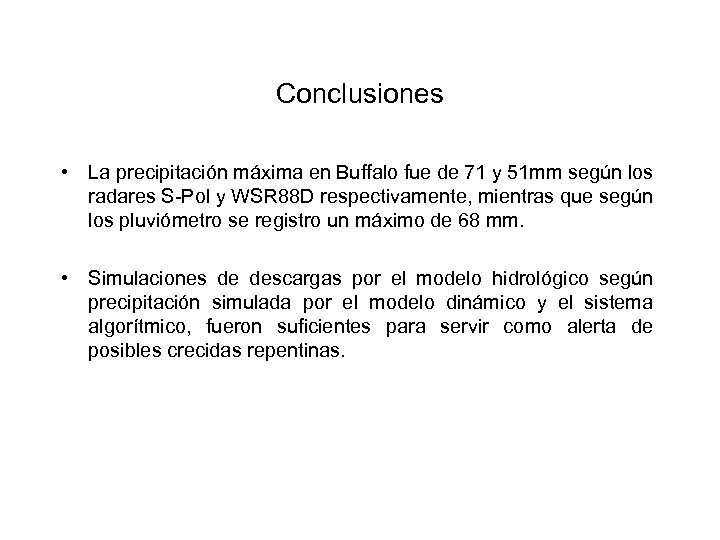

Conclusiones • La precipitación máxima en Buffalo fue de 71 y 51 mm según los radares S-Pol y WSR 88 D respectivamente, mientras que según los pluviómetro se registro un máximo de 68 mm. • Simulaciones de descargas por el modelo hidrológico según precipitación simulada por el modelo dinámico y el sistema algorítmico, fueron suficientes para servir como alerta de posibles crecidas repentinas.

Referencias • Warner, T. , E. A. Brandes, J. Sun, D. N. Yates, and C. K. Mueller, 2000: Prediction of a Flash Flood in Complex Terrain. Part I: A Comparison of Rainfall Estimates from Radar, and Very Short Range Rainfall Simulation from a Dynamic Model and an Automated algorithmic System. J. Appl. Meteor. , 39, 797 -814. • Yates, D. N. , T. T. Warner, and G. H. Leavesley, 2000: Prediction of a Flash Flood in Complex Terrain. Part II: A Comparison of Rainfall Estimates from Radar, and Very Short Range Rainfall Simulation from a Dynamic Model and an Automated algorithmic System. J. Appl. Meteor. , 39, p 815 -825. • Leavesley, G. H. , and L. G. Stannard, 1995: The precipitation-runoff modeling system-PRMS. Computer Models of Watershed Hydrology, V. P. Singh, Ed. , Water Resources Publications, 281– 310

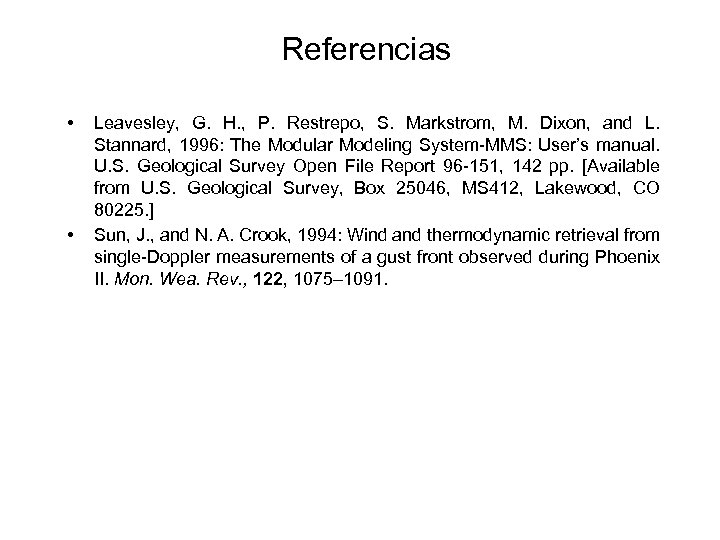

Referencias • • Leavesley, G. H. , P. Restrepo, S. Markstrom, M. Dixon, and L. Stannard, 1996: The Modular Modeling System-MMS: User’s manual. U. S. Geological Survey Open File Report 96 -151, 142 pp. [Available from U. S. Geological Survey, Box 25046, MS 412, Lakewood, CO 80225. ] Sun, J. , and N. A. Crook, 1994: Wind and thermodynamic retrieval from single-Doppler measurements of a gust front observed during Phoenix II. Mon. Wea. Rev. , 122, 1075– 1091.
