ПРАВИЛА устройства электроустановок ПУЭ Седьмое издание Э

ПРАВИЛА устройства электроустановок ПУЭ Седьмое издание

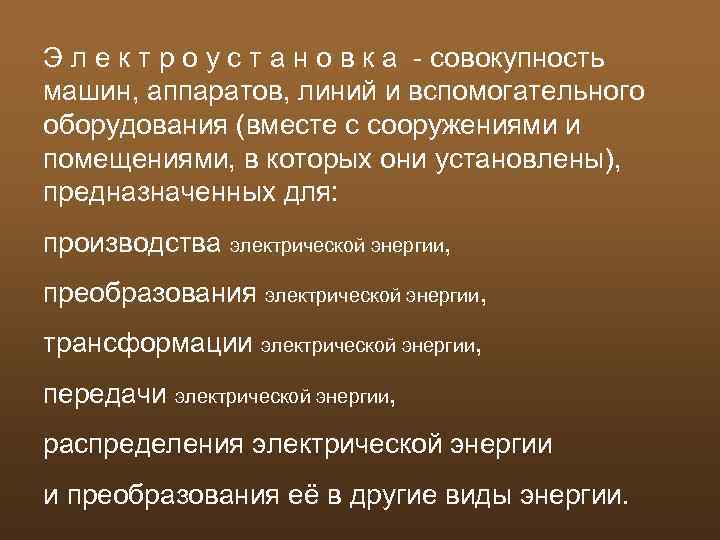

Э л е к т р о у с т а н о в к а - совокупность машин, аппаратов, линий и вспомогательного оборудования (вместе с сооружениями и помещениями, в которых они установлены), предназначенных для: производства электрической энергии, преобразования электрической энергии, трансформации электрической энергии, передачи электрической энергии, распределения электрической энергии и преобразования её в другие виды энергии.

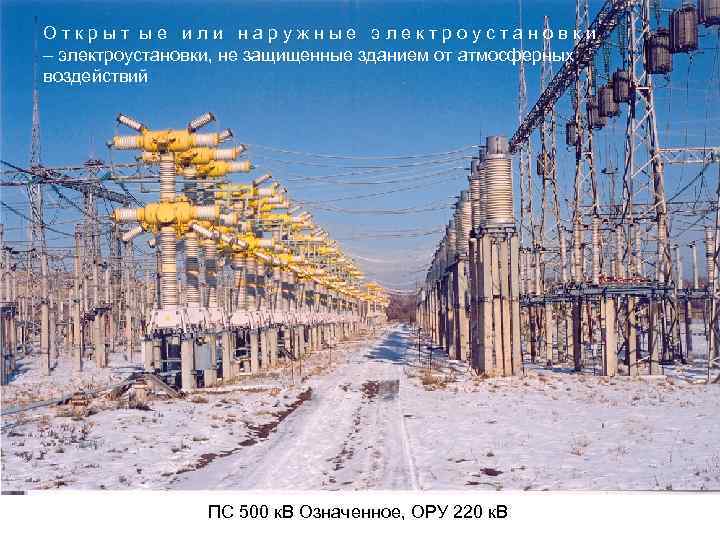

Открыт ые или наружные электроустановки – электроустановки, не защищенные зданием от атмосферных воздействий ПС 500 к. В Означенное, ОРУ 220 к. В

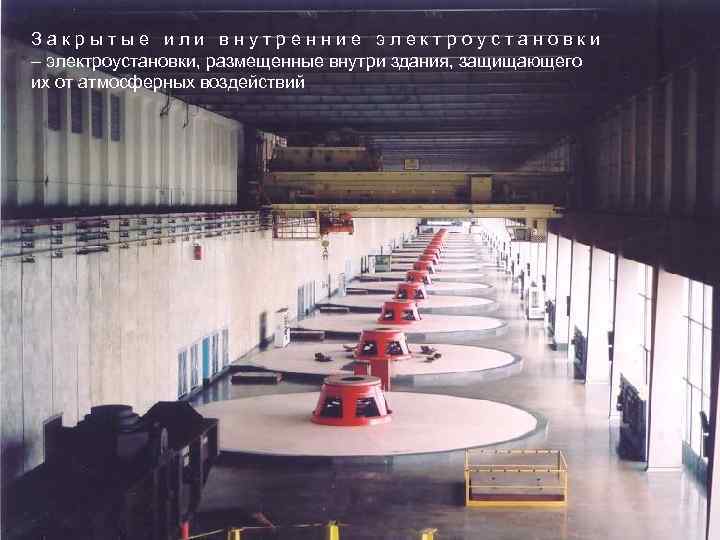

Закрытые или внутренние электроустановки – электроустановки, размещенные внутри здания, защищающего их от атмосферных воздействий

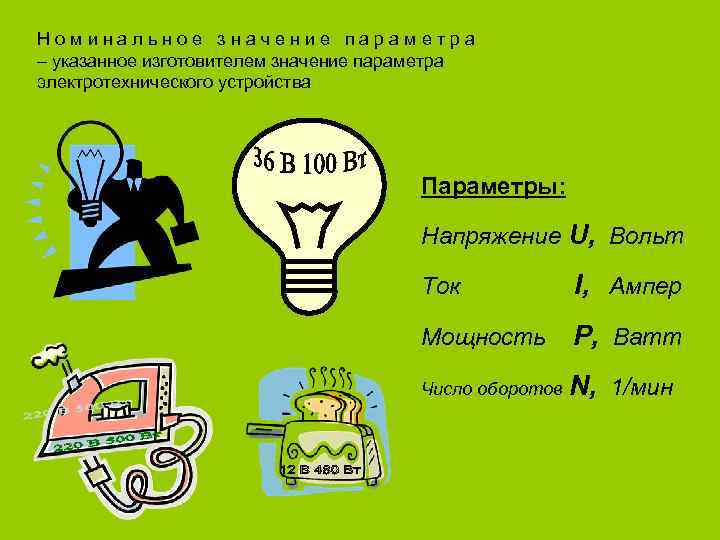

Номинальное значение параметра – указанное изготовителем значение параметра электротехнического устройства Параметры: Напряжение U, Вольт Ток I, Ампер Мощность Р, Ватт Число оборотов N, 1/мин

Электроустановки переменного тока. U – действующее значение напряжения • Однофазный переменный ток U • Трехфазный переменный ток Uлинейное Uфазное

1. 7. 2. Электроустановки в отношении электробезопасности подразделяются на: мер • Электроустановки напряжением выше 1 к. В в сетях с глухозаземленной или эффективно заземленной нейтралью 110, (150) 220, (330), 500, (750), 1150 к. В • Электроустановки напряжением выше 1 к. В в сетях с изолированной или заземленной через дугогасящий реактор или резистор нейтралью (3), 6, 10, (20), 35 к. В • Электроустановки напряжением до 1 к. В в сетях с глухозаземленной нейтралью 0, 4 к. В (380/220), 660, 825 В • Электроустановки напряжением до 1 к. В в сетях с изолированной нейтралью 12, 36, 220/127 В

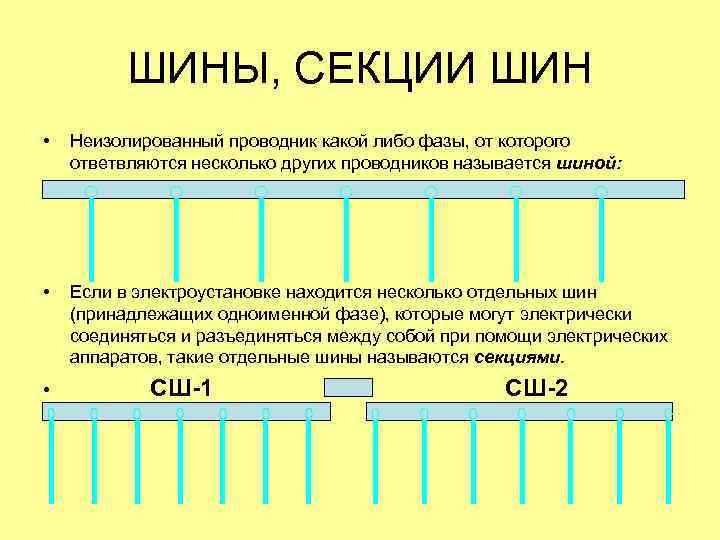

ШИНЫ, СЕКЦИИ ШИН • Неизолированный проводник какой либо фазы, от которого ответвляются несколько других проводников называется шиной: • Если в электроустановке находится несколько отдельных шин (принадлежащих одноименной фазе), которые могут электрически соединяться и разъединяться между собой при помощи электрических аппаратов, такие отдельные шины называются секциями. • СШ-1 СШ-2

1. 1. 30. Буквенно-цифровые и цветовые обозначения шин в каждой электроустановке должны быть одинаковыми. Шины должны быть обозначены: • • При переменном трехфазном токе: Шины фазы А – желтым, фазы В – зелёным фазы С – красным При постоянном токе: Положительная шина (+) – красным цветом Отрицательная (-) – синим Нулевая рабочая – голубым цветом

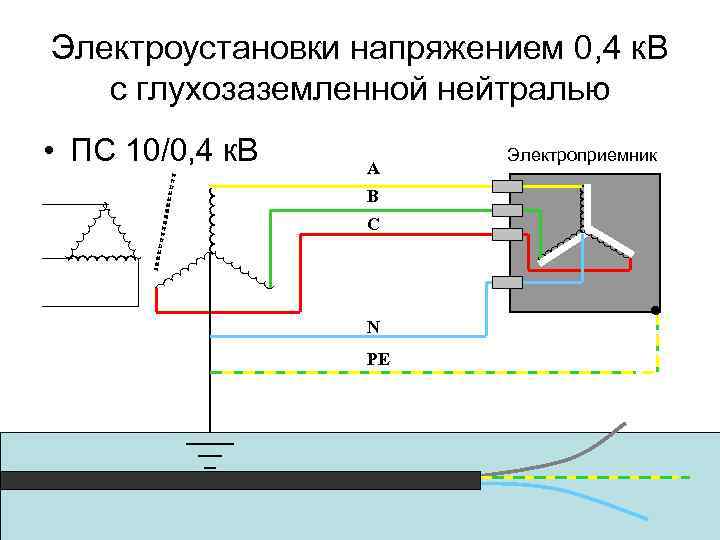

Электроустановки напряжением 0, 4 к. В с глухозаземленной нейтралью • ПС 10/0, 4 к. В А В С N PE Электроприемник

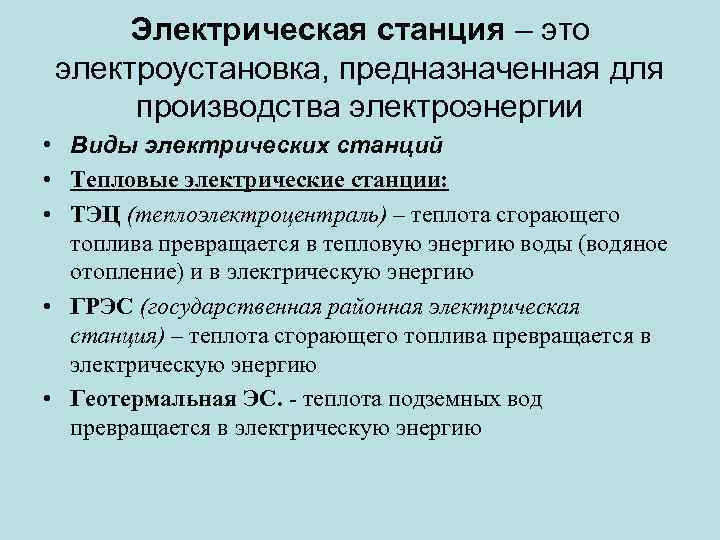

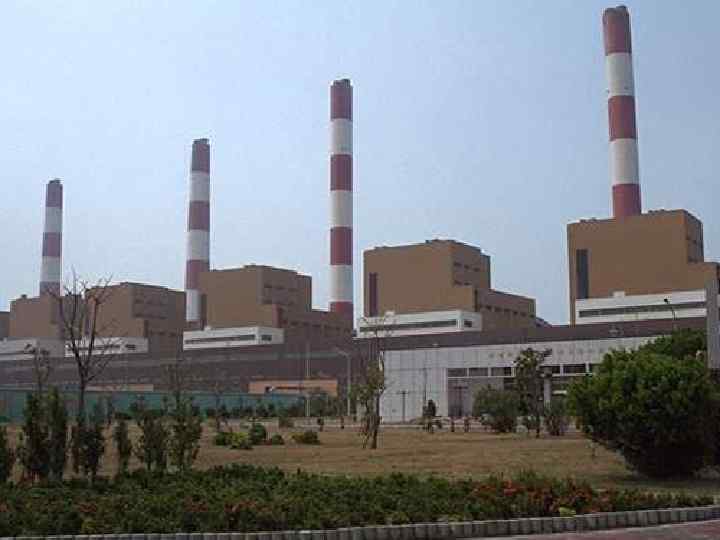

Электрическая станция – это электроустановка, предназначенная для производства электроэнергии • Виды электрических станций • Тепловые электрические станции: • ТЭЦ (теплоэлектроцентраль) – теплота сгорающего топлива превращается в тепловую энергию воды (водяное отопление) и в электрическую энергию • ГРЭС (государственная районная электрическая станция) – теплота сгорающего топлива превращается в электрическую энергию • Геотермальная ЭС. - теплота подземных вод превращается в электрическую энергию

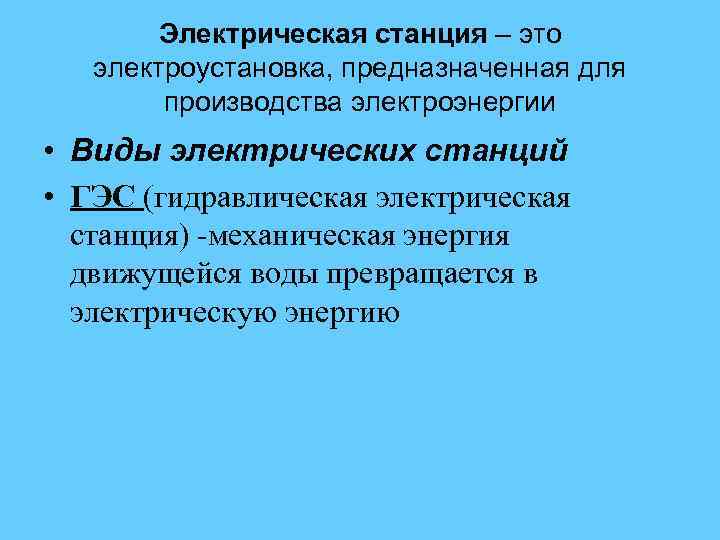

Электрическая станция – это электроустановка, предназначенная для производства электроэнергии • Виды электрических станций • ГЭС (гидравлическая электрическая станция) -механическая энергия движущейся воды превращается в электрическую энергию

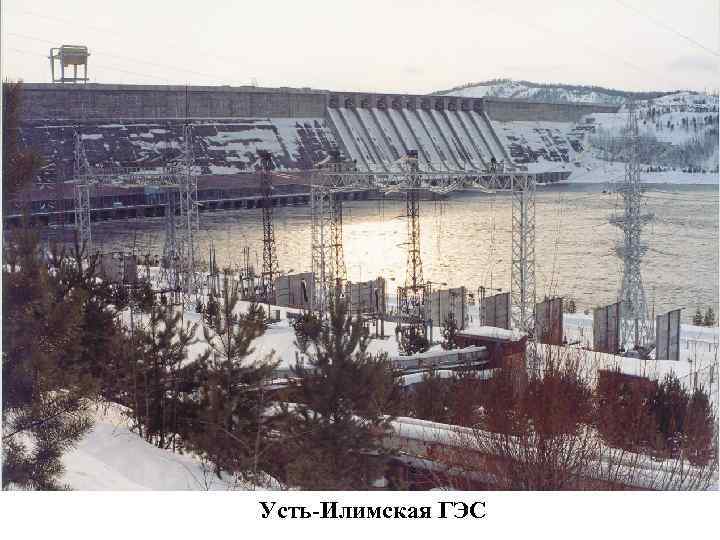

Усть-Илимская ГЭС

Электрическая станция – это электроустановка, предназначенная для производства электроэнергии • Виды электрических станций • Приливная ЭС - механическая энергия движущейся воды превращается в электрическую энергию • Волновая ЭС - механическая энергия движущейся воды превращается в электрическую энергию • Гидроаккумулирующая ЭС - электрическая энергия превращается в потенциальную механическую энергию поднимаемой воды а затем механическая кинетическая энергия движущейся воды превращается в электрическую энергию.

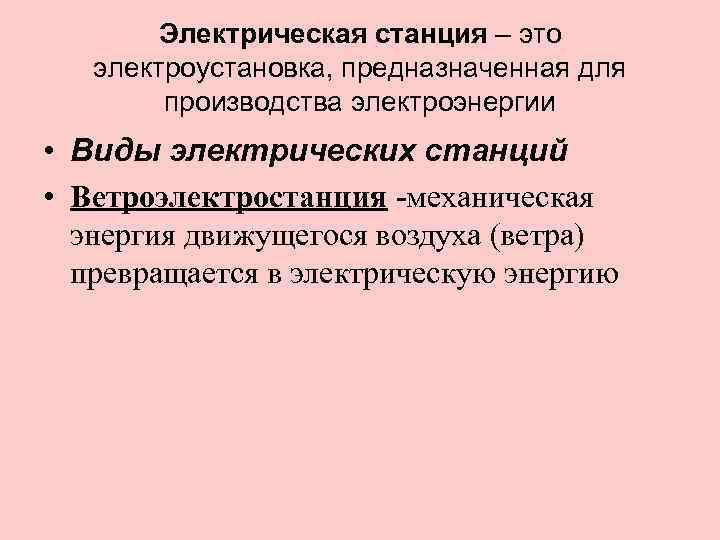

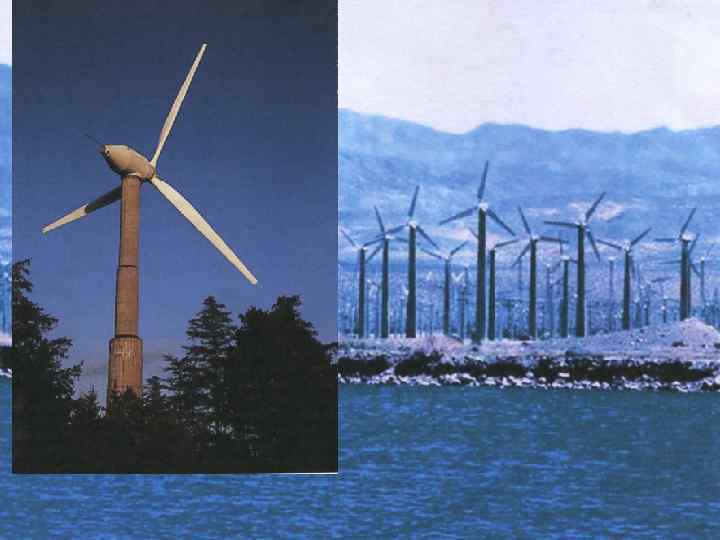

Электрическая станция – это электроустановка, предназначенная для производства электроэнергии • Виды электрических станций • Ветроэлектростанция -механическая энергия движущегося воздуха (ветра) превращается в электрическую энергию

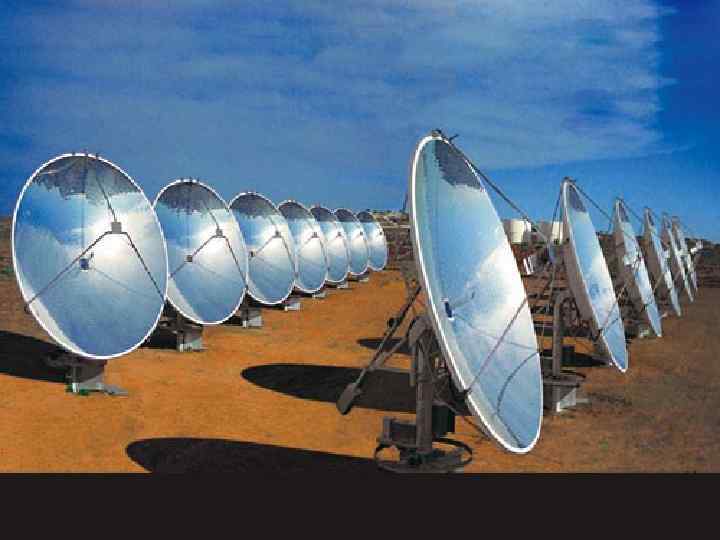

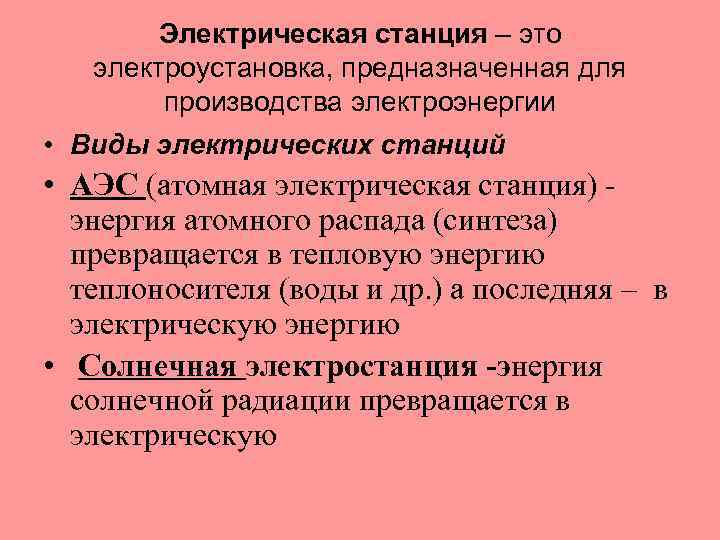

Электрическая станция – это электроустановка, предназначенная для производства электроэнергии • Виды электрических станций • АЭС (атомная электрическая станция) энергия атомного распада (синтеза) превращается в тепловую энергию теплоносителя (воды и др. ) а последняя – в электрическую энергию • Солнечная электростанция -энергия солнечной радиации превращается в электрическую
